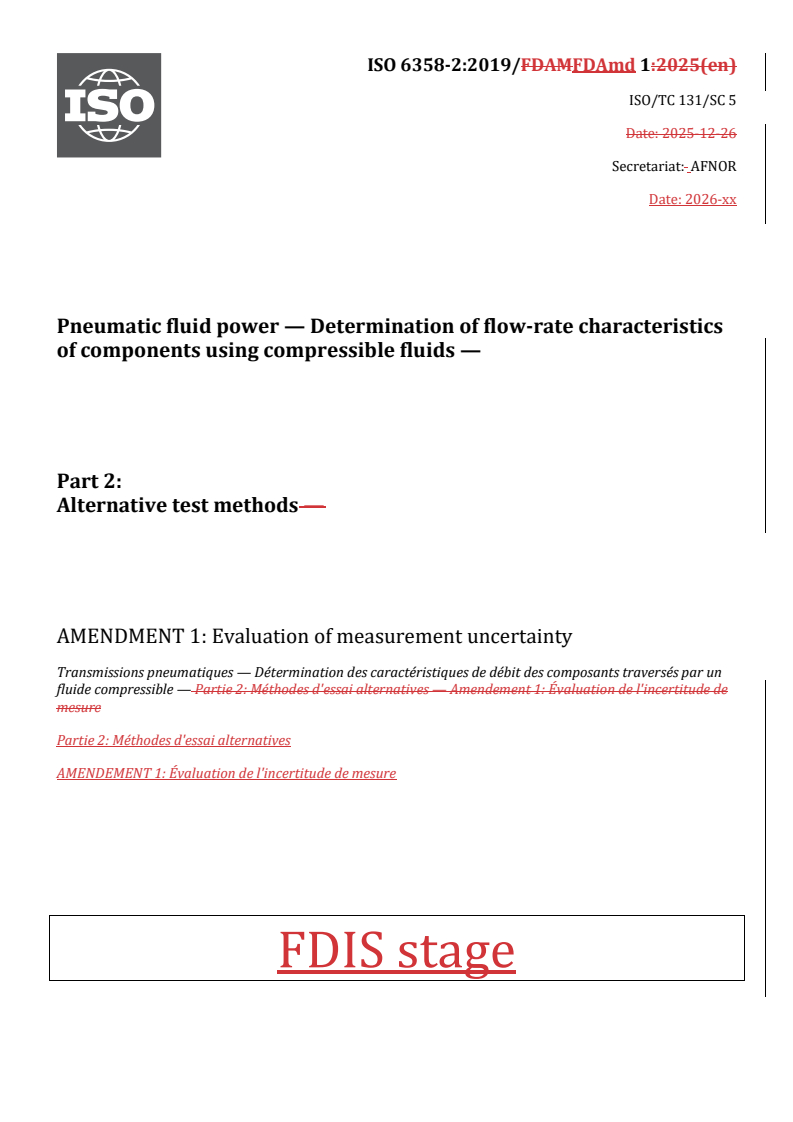

ISO 6358-2:2019/FDAmd 1

ISO 6358-2:2019/FDAMFDAmd 1:2025(en)
ISO/TC 131/SC 5
Date: 2025-12-26
Secretariat: AFNOR
Date: 2026-xx
Pneumatic fluid power — Determination of flow-rate characteristics
of components using compressible fluids —
Part 2:
Alternative test methods —
AMENDMENT 1: Evaluation of measurement uncertainty
Transmissions pneumatiques — Détermination des caractéristiques de débit des composants traversés par un
fluide compressible — Partie 2: Méthodes d'essai alternatives — Amendement 1: Évaluation de l'incertitude de
mesure
Partie 2: Méthodes d'essai alternatives
AMENDEMENT 1: Évaluation de l'incertitude de mesure
FDIS stage

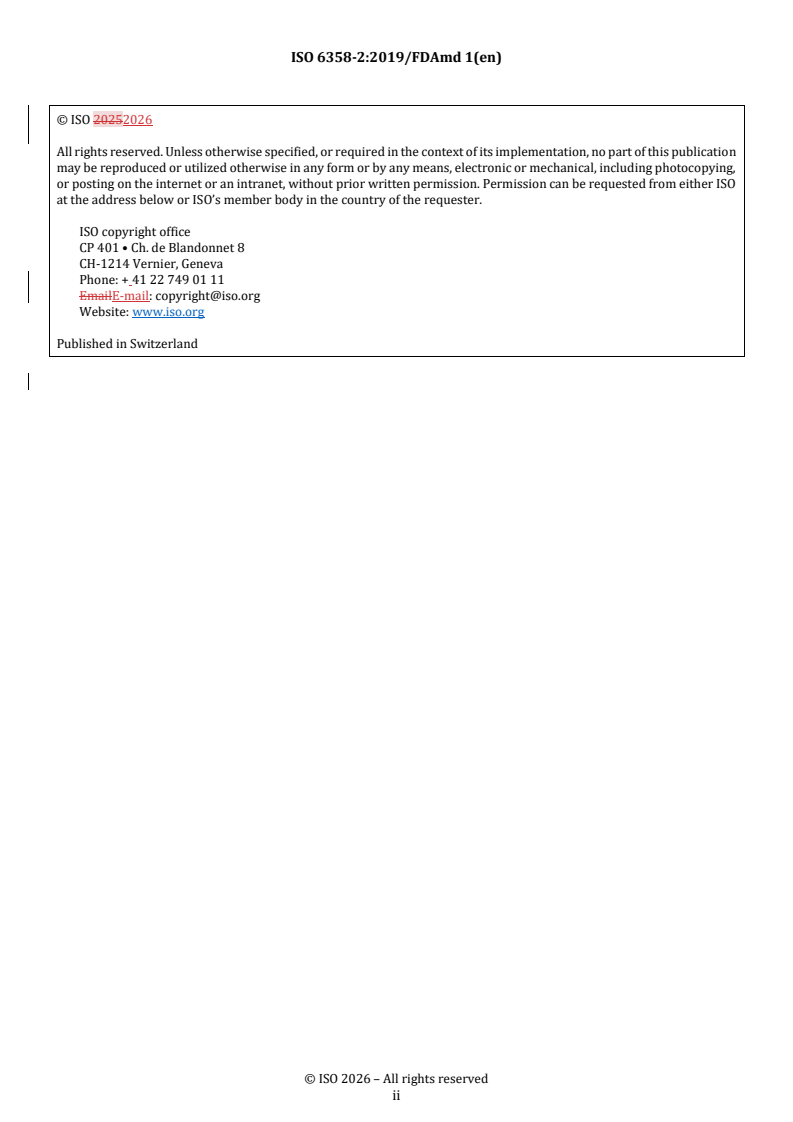

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication
may be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying,
or posting on the internet or an intranet, without prior written permission. Permission can be requested from either ISO
at the address below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: + 41 22 749 01 11
EmailE-mail: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

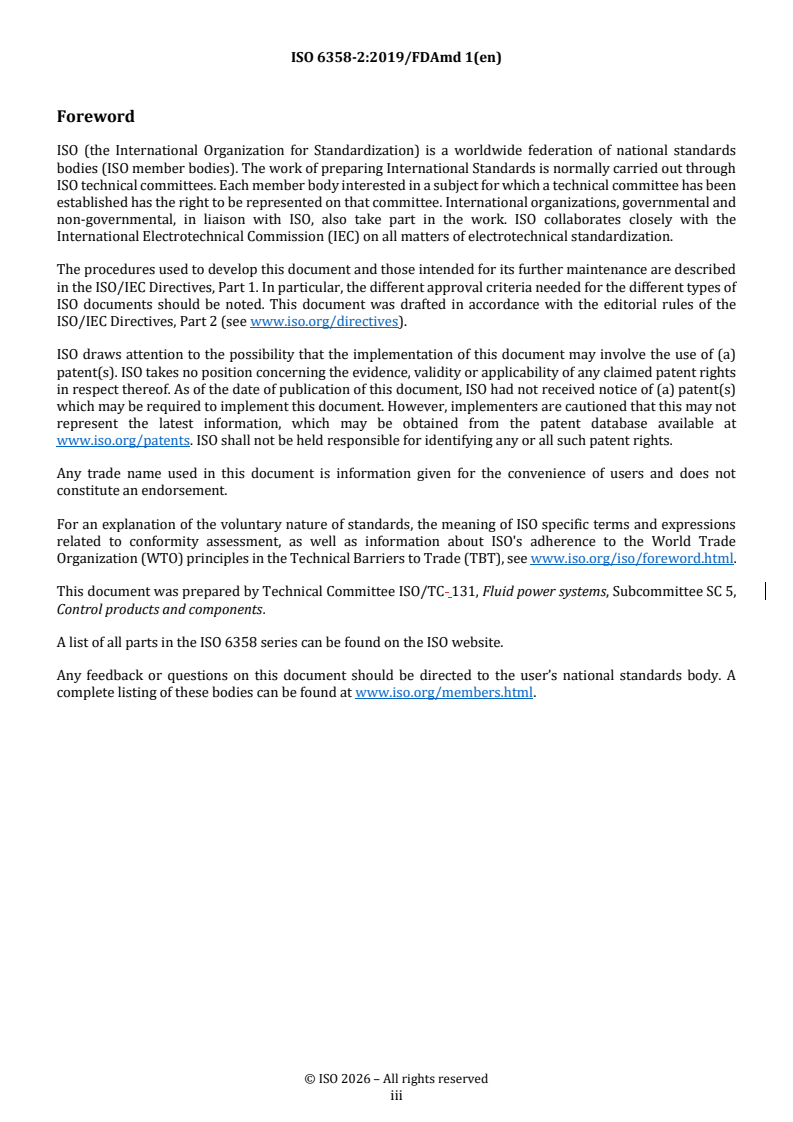

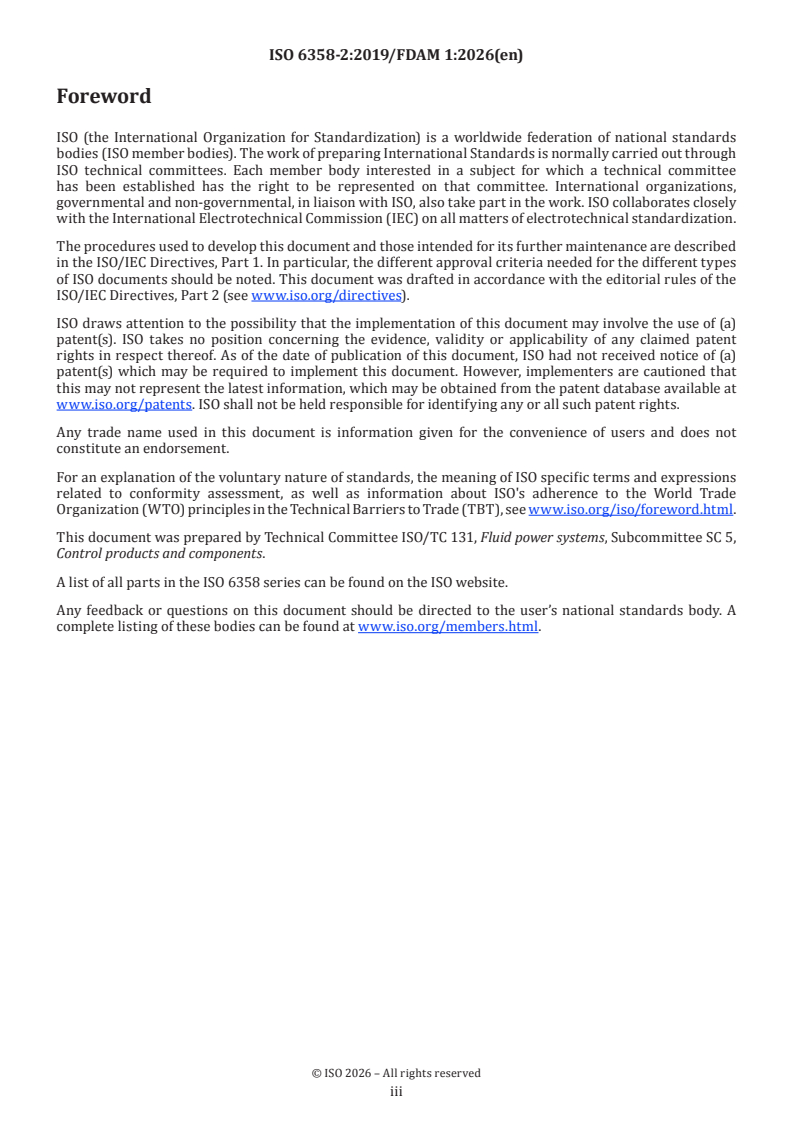

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types of
ISO documents should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent rights
in respect thereof. As of the date of publication of this document, ISO had not received notice of (a) patent(s)
which may be required to implement this document. However, implementers are cautioned that this may not
represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 5,
Control products and components.
A list of all parts in the ISO 6358 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iii
Pneumatic fluid power — Determination of flow-rate characteristics
of components using compressible fluids
—
Part 2:
Alternative test methods
AMENDMENT 1: Evaluation of measurement uncertainty

Annex A
Replace Annex A with the following to update the method of calculation of the measurement uncertainty of
the sonic conductance.
Annex A
(informative)
Evaluation of measurement uncertainty
A.1 General
The ISO Guide on uncertainty in measurement ([ISO/IEC Guide 98-3:2008- (GUM:1995))] provides the
current international consensus method for estimating measurement uncertainty. There are different ways to
estimate measurement uncertainty; the strict mathematical way is described most extensively in the
GUMISO/IEC Guide 98-3, but the other pragmatic methods that are compliant with the GUMISO/IEC Guide 98-
3 can be used. The main rule appears as follows: effort and expenditure for determination of uncertainties are
clearly guided by the principle “fit for purpose”, iei.e. effort and expenditure for determination of uncertainties
are up to standards to meet the requirements set by the user of the measurement data, but it is not over
qualitative in light of the application. This annex uses this principle.
GUMISO/IEC Guide 98-3 groups uncertainty components into Type A and Type B according to the way data
were obtained. Type A components are calculated by statistical means from repeated measurements, while
Type B components are taken from other sources, e.g. reference material, calibration certificates, accepted
values of constants, resolution, instability, environmental conditions.
In practice, however, a combined approach is most of the time considered as the most suitable. This combined
approach will apply very often, as each uncertainty cannot be estimated individually. In this case, Type B will
be used with reference materials and quality control materials to avoid any systematic measuring error. The
single uncertainties are combined applying the law of propagation of uncertainty. The Type A uncertainty
estimate is an estimate derived from the statistical analysis of experimental data. This type of uncertainty
evaluation is preferred when the value of a measurand will be the average of several test results or is in
relation with non-independent variables.
A.2 Measurement uncertainties
The measurement uncertainty of the instruments used to determine the flow characteristic parameters do not
exceed the values given in ISO 6358-2:—, Table 7.
A.3 Evaluation of measurement uncertainty of the sonic conductance, C
A.3.1 Calculation of the sonic conductance, C
This document specifies that the most important flow-rate characteristic parameter of a pneumatic
component is the sonic conductance, C, which is determined in three steps according to 6.3.1.
— — Calculation to smooth the raw pressure data in the tank from a 21-point moving average using
Formula (4), in 6.3.1.1:
(A.1)
1 𝑖=𝑗+10
′
𝑝 (𝑗)= ∑ 𝑝 (𝑖) (A.1)
21 𝑖=𝑗−10
where
𝑝 (𝑖) is the pressure in the tank, in Pa, ( (i = 1, 2, ···, n);
′
𝑝 (𝑗) is the pressure in the tank after moving average processing, in Pa, ( j = 11, 12, ···, n-10);
𝑛 is the number of pressure data points measured during the discharge test or the charge test.
— — Calculation of the conductance, ,𝐶 (𝑗), for each value of 𝑗 over the measured region for the discharge
𝑒
test, or for the charge test:
— — for discharge test:
(A.2)
′ ′
𝑉[𝑝 (𝑗−10)−𝑝 (𝑗+10)]
3 3
— 𝐶 (𝑗)=
𝑒
20𝑝 (𝑗)𝑅𝜌 𝛥𝑡 𝑇 𝑇
√
1 0 0 3
(A.2)
— for charge test:
(A.3)
′ ′
𝑉[𝑝 (𝑗+10)−𝑝 (𝑗−10)]
3 3
𝐶 (𝑗)= (A.3)
𝑒
20𝑝 (𝑗)𝑅𝜌 𝛥𝑡√𝑇 𝑇
1 0 0 3
where 𝑗 is each data points from 21 to .𝑛−20.
— — Calculation of the sonic conductance, , 𝐶,in the choked flow region by averaging the saturated region
of the conductance 𝐶 as shown in Figures 7 or 8, according to Formula (A.4):
𝑒
1 𝑖=𝑚
𝐶= ∑ 𝐶 (𝑖) (A.4)
𝑒
𝑖=1
𝑚
where 𝑖 is each data points from 1 to 𝑚 in the choked flow region.
A.3.2 Combined standard uncertainty
Combined standard uncertainty is calculated according to Formulae (A.2) and (A.3):
(A.5)
𝜕𝐶 𝜕𝐶 𝜕𝐶 𝜕𝐶
𝑒 𝑒 𝑒 𝑒
2 2 2 2 2 2 2 ′ 2
( ) (𝛥𝑝 ) +( ) (𝛥𝑉) +( ) (𝛥𝑇 ) +[ ] [𝛥𝑝 ]
1 3
′ 3(𝑗−10)
𝜕𝑝 𝜕𝑉 𝜕𝑇 𝜕𝑝
1 3
3(𝑗−10)
′
𝜎 =
𝐶
𝑒
𝜕𝐶 𝜕𝐶
𝑒 𝑒
2 ′ 2 2 2
+[ ] [𝛥𝑝 ] +( ) [𝛥(𝛥𝑡)]
′ 3(𝑗+10)
𝜕𝑝 𝜕𝛥𝑡
3(𝑗+10)
√
(A.5)
Sensitivity coefficients are obtained from the partial derivatives of the model function with respect to the input
quantities:
𝜕𝐶 𝐶
𝑒 𝑒
=− (A.6)
𝜕𝑝 𝑝
1 1
𝜕𝐶 𝐶
𝑒 𝑒
= (A.7)
𝜕𝑉 𝑉
𝜕𝐶 𝐶
𝑒 𝑒
=− (A.8)
𝜕𝑇 2𝑇
3 3
𝜕𝐶 𝐶
𝑒 𝑒
=− (A.9)
𝜕𝛥𝑡 𝛥𝑡
— — for discharge test:
(A.10)
...

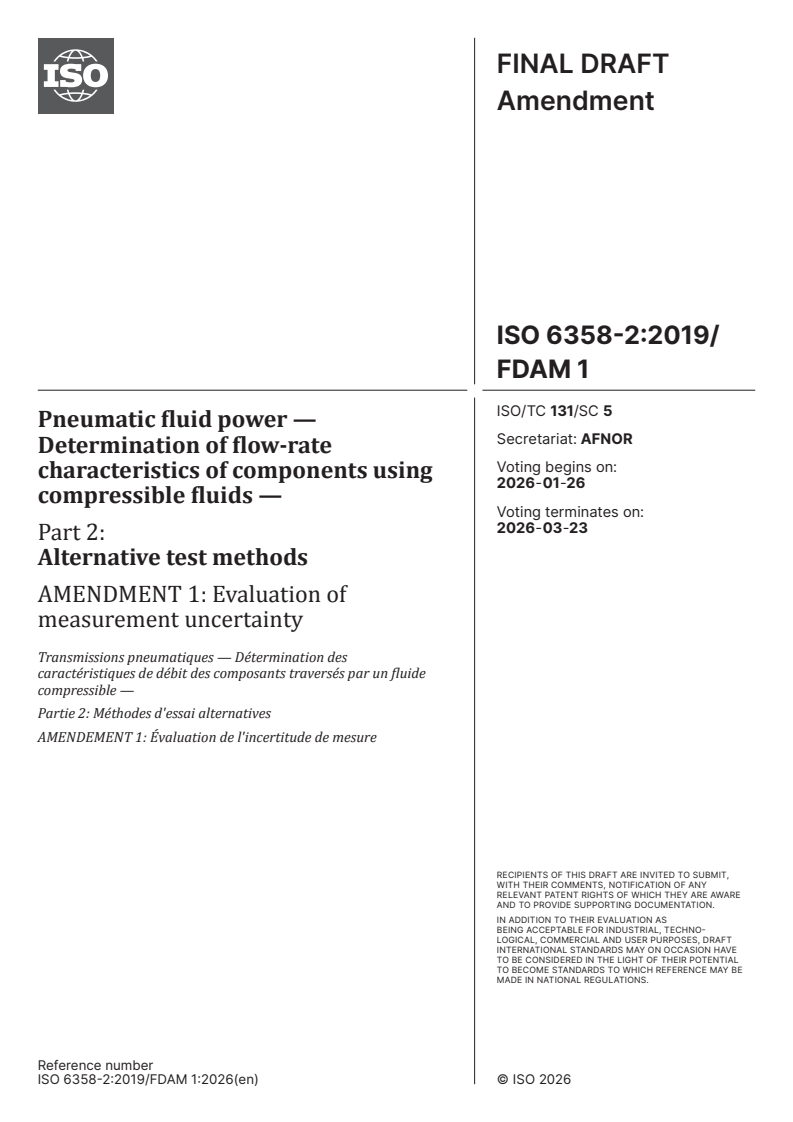

PROJET FINAL
