ISO 15380:2011

SLOVENSKI STANDARD
SIST ISO 15380:2011
01-november-2011
1DGRPHãþD
SIST ISO 15380:2002
0D]LYDLQGXVWULMVNDROMDLQVRURGQLSURL]YRGLVNXSLQD/3RGVNXSLQD+
KLGUDYOLþQLVLVWHPL6SHFLILNDFLMH]DNDWHJRULMH+(7*+(3*+((6LQ+(35
Lubricants, industrial oils and related products (class L) - Family H (Hydraulic systems) -
Specifications for categories HETG, HEPG, HEES and HEPR
Lubrifiants, huiles industrielles et produits connexes (classe L) - Famille H (Systèmes
hydrauliques) - Spécifications applicables aux catégories HETG, HEPG, HEES et HEPR
Ta slovenski standard je istoveten z: ISO 15380:2011
ICS:
75.100 Maziva Lubricants, industrial oils and
related products
SIST ISO 15380:2011 en,fr
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 15380:2011

---------------------- Page: 2 ----------------------

SIST ISO 15380:2011

INTERNATIONAL ISO
STANDARD 15380
Second edition
2011-04-01

Lubricants, industrial oils and related
products (class L) — Family H (Hydraulic
systems) — Specifications for categories
HETG, HEPG, HEES and HEPR
Lubrifiants, huiles industrielles et produits connexes (classe L) —
Famille H (Systèmes hydrauliques) — Spécifications applicables aux
catégories HETG, HEPG, HEES et HEPR





Reference number
ISO 15380:2011(E)
©
ISO 2011

---------------------- Page: 3 ----------------------

SIST ISO 15380:2011
ISO 15380:2011(E)

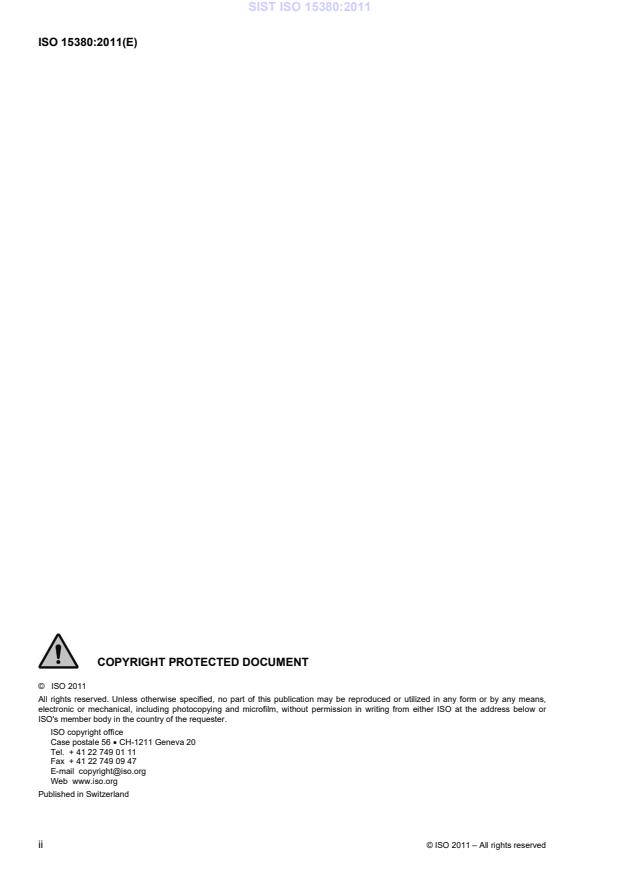

COPYRIGHT PROTECTED DOCUMENT


©  ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2011 – All rights reserved

---------------------- Page: 4 ----------------------

SIST ISO 15380:2011
ISO 15380:2011(E)
Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Sampling .3
4 Requirements for environmentally acceptable hydraulic fluids .3
Annex A (informative) Guidelines for changing fluids from mineral-based oils to environmentally
acceptable fluids .12
Annex B (informative) Additional information on shear stability and the yellow metal test.16
Annex C (informative) Disposal of hydraulic fluids.17
Bibliography.18

© ISO 2011 – All rights reserved iii

---------------------- Page: 5 ----------------------

SIST ISO 15380:2011
ISO 15380:2011(E)

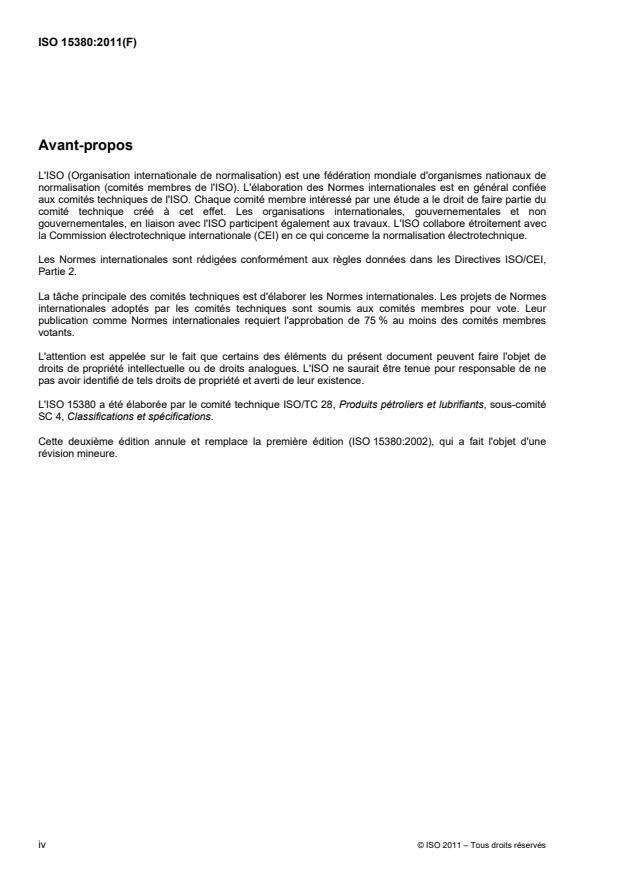

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 15380 was prepared by Technical Committee ISO/TC 28, Petroleum products and lubricants,
Subcommittee SC 4, Classifications and specifications.
This second edition cancels and replaces the first edition (ISO 15380:2002), of which it constitutes a minor
revision.
iv © ISO 2011 – All rights reserved

---------------------- Page: 6 ----------------------

SIST ISO 15380:2011
ISO 15380:2011(E)
Introduction
[1]
The specifications for hydraulic fluids based upon mineral oils (H) are described in ISO 11158 and the
[2]
specifications for fire-resistant hydraulic fluids (HF) are given in ISO 12922 . This International Standard
gives specifications for environmentally acceptable hydraulic fluids (HE). These fluids are readily
biodegradable and have a low ecotoxicity. They are designed to minimize the impact upon the environment in
the event of a leak or spill.
This International Standard contains three informative annexes. Annex A contains guidelines for changing
fluids from mineral-based oils to environmentally acceptable fluids. Annex B contains additional information on
shear stability and the yellow metal test. Annex C covers the disposal of hydraulic fluids.

© ISO 2011 – All rights reserved v

---------------------- Page: 7 ----------------------

SIST ISO 15380:2011

---------------------- Page: 8 ----------------------

SIST ISO 15380:2011
INTERNATIONAL STANDARD ISO 15380:2011(E)

Lubricants, industrial oils and related products (class L) —
Family H (Hydraulic systems) — Specifications for categories
HETG, HEPG, HEES and HEPR
WARNING — The handling and use of products as specified in this International Standard may be
hazardous if suitable precautions are not observed. This International Standard does not purport to
address all of the safety problems associated with its use. It is the responsibility of the user of this
International Standard to establish appropriate safety and health practices and determine the
applicability of regulatory limitations prior to use. The environmentally acceptable fluids should not
present any significant hazard to health when used correctly in hydraulic equipment, observing the
supplier's handling recommendations.
1 Scope
This International Standard specifies the requirements for environmentally acceptable hydraulic fluids. It is
applicable to hydraulic systems, particularly hydraulic fluid power systems. The purpose of this International
Standard is to provide guidance for suppliers and users of environmentally acceptable hydraulic fluids, and to
advise manufacturers of hydraulic systems.
This International Standard stipulates the requirements for environmentally acceptable hydraulic fluids at the
time of delivery.
The classification of fluids used in hydraulic application is defined in ISO 6743-4. This International Standard
encompasses only four of the categories of environmentally acceptable fluids covered by ISO 6743-4. These
categories are HETG, HEPG, HEES and HEPR.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 2049, Petroleum products — Determination of colour (ASTM scale)
ISO 2160, Petroleum products — Corrosiveness to copper — Copper strip test
ISO 2592, Determination of flash and fire points — Cleveland open cup method
ISO 3016, Petroleum products — Determination of pour point
ISO 3104, Petroleum products — Transparent and opaque liquids — Determination of kinematic viscosity and
calculation of dynamic viscosity
ISO 3170, Petroleum liquids — Manual sampling
ISO 3448, Industrial liquid lubricants — ISO viscosity classification
ISO 3675, Crude petroleum and liquid petroleum products — Laboratory determination of density —
Hydrometer method
© ISO 2011 – All rights reserved 1

---------------------- Page: 9 ----------------------

SIST ISO 15380:2011
ISO 15380:2011(E)
ISO 4259, Petroleum products — Determination and application of precision data in relation to methods of test
ISO 4263-1, Petroleum and related products — Determination of the ageing behaviour of inhibited oils and
fluids — TOST test — Part 1: Procedure for mineral oils
ISO 4263-3, Petroleum and related products — Determination of the ageing behaviour of inhibited oils and
fluids using the TOST test — Part 3: Anhydrous procedure for synthetic hydraulic fluids
ISO 5884, Aerospace — Fluid systems and components — Methods for system sampling and measuring the
solid particle contamination of hydraulic fluids
ISO 6072, Rubber — Compatibility between hydraulic fluids and standard elastomeric materials
ISO 6245, Petroleum products — Determination of ash
ISO 6247, Petroleum products — Determination of foaming characteristics of lubricating oils
ISO 6296, Petroleum products — Determination of water — Potentiometric Karl Fischer titration method
ISO 6341, Water quality — Determination of the inhibition of the mobility of Daphnia magna Straus (Cladocera,
Crustacea) — Acute toxicity test
ISO 6614, Petroleum products — Determination of water separability of petroleum oils and synthetic fluids
ISO 6618, Petroleum products and lubricants — Determination of acid or base number — Colour-indicator
titration method
ISO 6619, Petroleum products and lubricants — Neutralization number — Potentiometric titration method
ISO 6743-4, Lubricants, industrial oils and related products (class L) — Classification — Part 4: Family H
(Hydraulic systems)
ISO 7120, Petroleum products and lubricants — Petroleum oils and other fluids — Determination of
rust-preventing characteristics in the presence of water
ISO 7346-2, Water quality — Determination of the acute lethal toxicity of substances to a freshwater fish
[Brachydanio rerio Hamilton-Buchanan (Teleostei, Cyprinidae)] — Part 2: Semi-static method
ISO 8192, Water quality — Test for inhibition of oxygen consumption by activated sludge for carbonaceous
and ammonium oxidation
ISO 9120, Petroleum and related products — Determination of air-release properties of steam turbine and
other oils — Impinger method
ISO 9439, Water quality — Evaluation of ultimate aerobic biodegradability of organic compounds in aqueous
medium — Carbon dioxide evolution test
ISO 12185, Crude petroleum and petroleum products — Determination of density — Oscillating U-tube
method
ISO 12937, Petroleum products — Determination of water — Coulometric Karl Fischer titration method
ISO 14593, Water quality — Evaluation of ultimate aerobic biodegradability of organic compounds in aqueous
medium — Method by analysis of inorganic carbon in sealed vessels (CO headspace test)
2
ISO 14635-1, Gears — FZG test procedures — Part 1: FZG test method A/8,3/90 for relative scuffing
load-carrying capacity of oils
ISO 20763, Petroleum and related products — Determination of anti-wear properties of hydraulic fluids —
Vane pump method
2 © ISO 2011 – All rights reserved

---------------------- Page: 10 ----------------------

SIST ISO 15380:2011
ISO 15380:2011(E)
DIN 51554-3, Testing of mineral oils; Test of susceptibility to ageing according to Baader; Testing at 95 ° C
ASTM D2532, Standard Test Method for Viscosity and Viscosity Change After Standing at Low Temperature
of Aircraft Turbine Lubricants
ASTM D6081, Standard Practice for Aquatic Toxicity Testing of Lubricants: Sample Preparation and Results
Interpretation
3 Sampling
Sampling of hydraulic fluids for the purpose of this International Standard shall be carried out in accordance
with the pertinent procedure specified in ISO 3170. A representative portion of a sample shall be evaluated.
NOTE Any drum, barrel, tanker compartment or other type of container delivered to the end user may be sampled
and analysed at the purchaser's discretion.
4 Requirements for environmentally acceptable hydraulic fluids
For the purpose of this International Standard, hydraulic fluids shall be vegetable oil, polyglycols, synthetic
esters, polyalphaolefins and related hydrocarbon products. The classification of these hydraulic oils shall be in
accordance with ISO 6743-4 for categories HETG, HEPG, HEES and HEPR.
Fluid classification should correspond to the major base stock component.
When tested using prescribed methods, the fluids' characteristics shall comply with limiting values set out in
Tables 1 to 5, where applicable.
The appearance of the delivered oils shall be clear and bright and free of any visible particulate matter when
viewed under normal visible light at ambient temperature. The cleanliness level shall be expressed according
to ISO 5884.
The precision (repeatability and reproducibility) of the test methods in this International Standard and the
interpretation of the results shall be in accordance with ISO 4259, which shall be consulted in instances of
uncertainty or dispute.
The environmental behaviour specifications for categories HETG, HEPG, HEES and HEPR are given in
Table 1.
Table 1 — Environmental behaviour requirements for categories HETG, HEPG, HEES and HEPR
Test method or
Characteristic of test Unit Requirement
applicable standard
Biodegradability, min. % 60 ISO 14593 or ISO 9439
a
Toxicity
Acute fish toxicity, 96 h, LC50, min. mg/l 100 ISO 7346-2
Acute Daphnia toxicity, 48 h, EC50, min. mg/l 100 ISO 6341
Bacterial inhibition, 3 h, EC50, min. mg/l 100 ISO 8192
a
Water-soluble fluids shall be tested according to the test method cited. Fluids with low water solubility shall be tested using
water-accommodated fractions, prepared according to ASTM D6081.
The biodegradability and aquatic toxicity tests shall be performed in a laboratory operating in accordance with
[3]
ISO/IEC 17025 or according to Good Laboratory Practice (GLP).
© ISO 2011 – All rights reserved 3

---------------------- Page: 11 ----------------------

SIST ISO 15380:2011
ISO 15380:2011(E)
All other detailed specifications of each category mentioned in this International Standard are provided in
Tables 2 to 5 respectively and as indicated below:
⎯ Table 2: category HETG;
⎯ Table 3: category HEPG;
⎯ Table 4: category HEES;
⎯ Table 5: category HEPR.
All of the categories listed above pertain to lubricants, industrial oils and related products of Group HE,
i.e. environmentally acceptable hydraulic fluids, a typical application of which is in general hydraulic systems
(mobile). The composition of each category is specified in the title of the tables. These elements are taken
from ISO 6743-4.
Table 2 — Specifications for type HETG hydraulic fluids, triglycerides
Test method
Characteristic of test Unit Requirement or applicable
standard
Viscosity grade 22 32 46 68 ISO 3448
ISO 12185
3 a a a a
Density at 15 °C kg/m — — — —
ISO 3675
b a a a a
Colour — — — — — ISO 2049
c
Appearance at 25 °C — Clbr Clbr Clbr Clbr —
d d d d
Ash content, max. % (m/m) — — — — ISO 6245
Flash point
Cleveland open cup, min. °C 165 175 185 195 ISO 2592
Kinematic viscosity
2 d d d d
at −20 °C, max. mm/s — — — —
2
at 0 °C, max. mm/s 300 420 780 1 400 ISO 3104
2
at 40 °C, min. to max. mm /s 19,8 to 24,2 28,8 to 35,2 41,4 to 50,6 61,2 to 74,8
2
at 100 °C, min. mm/s 4,1 5,0 6,1 7,8
d d d d
Pour point, max. °C — — — — ISO 3016
Low temperature fluidity after
d d d d
°C — — — — ASTM D2532
7 days
ISO 6618
e d d d d
Acid number , max. mg KOH/g — — — —
ISO 6619
ISO 12937
Water content, max. mg/kg 1 000 1 000 1 000 1 000
ISO 6296
Copper corrosion, 100 °C, 3 h,
rating 2 2 2 2 ISO 2160
max.
Rust prevention, procedure A — Pass Pass Pass Pass ISO 7120
Foam at 24 °C, max. ml 150/0 150/0 150/0 150/0
at 93 °C, max. ml 80/0 80/0 80/0 80/0 ISO 6247
at 24 °C, max. ml 150/0 150/0 150/0 150/0
Air release, 50 °C, max. min 7 7 10 10 ISO 9120
Water separation
Time to 3 ml emulsion at
d d d d
min — — — — ISO 6614
54 °C, max.
4 © ISO 2011 – All rights reserved

---------------------- Page: 12 ----------------------

SIST ISO 15380:2011
ISO 15380:2011(E)
Table 2 (continued)
Test method
Characteristic of test Unit Requirement or applicable
standard
Viscosity grade 22 32 46 68 ISO 3448
f
Elastomer compatibility after
   ISO 6072
1 000 h at given test temperature
NBR 1 °C 60 80 80 80
HNBR °C 60 80 80 80
FKM 2 °C 60 80 80 80
g
AU °C 60 80 80 80
Change in Shore A hardness,
grade ±10 ±10 ±10 ±10
max.
Change in volume, max. % −3 to +10 −3 to +10 −3 to +10 −3 to +10
Change in elongation, max. % 30 30 30 30
Change in tensile strength, max. % 30 30 30 30
Oxidation stability
Time to reach
ad ad ad ad
h — — — — ISO 4263-3
ΔTAN = 2 mg KOH/g, min.
Baader test, 95 °C, 72 h   DIN 51554-3
Increase in viscosity at 40 °C,
% 20 20 20 20
max.
Load-carrying properties,
h
stage — 10 10 10 ISO 14635-1
FZG A/8,3/90, min.
Vane pump
ISO 20763
Ring, max. mg 120 120 120 120
Vane, max. mg 30 30 30 30
a
Report.
b
For purposes of identification, dye may be used by agreement between supplier and end user.
c
“Clear and bright” is abbreviated as Clbr.
d
Criteria of performance or values of characteristics to be negotiated between supplier and end user.
e
The initial acid number is given by the base fluids and the additives.
f
The requirements for two of the listed elastomer types shall be met. The values are minimum requirements for standard reference
elastomers. The elastomers are suitable for guidance and selection of the correct sealing material. Other materials and/or test
conditions may be agreed between supplier and customer. FKM 2 replaces FPM AC 6; these elastomer materials are identical.
g
No hydrolytic stabilized elastomer exists for AU. Manufacturers produce stabilized AU materials for practical applications. It is
recommended that users clarify this point with the elastomer manufacturer.
h
Not applicable to viscosity grade 22.
© ISO 2011 – All rights reserved 5

---------------------- Page: 13 ----------------------

SIST ISO 15380:2011
ISO 15380:2011(E)
Table 3 — Specifications for type HEPG hydraulic fluids, polyglycols
Test method
Charact
...

NORME ISO
INTERNATIONALE 15380
Deuxième édition
2011-04-01

Lubrifiants, huiles industrielles et
produits connexes (classe L) — Famille H
(Systèmes hydrauliques) —
Spécifications applicables aux catégories
HETG, HEPG, HEES et HEPR
Lubricants, industrial oils and related products (class L) — Family H
(Hydraulic systems) — Specifications for categories HETG, HEPG,
HEES and HEPR





Numéro de référence
ISO 15380:2011(F)
©
ISO 2011

---------------------- Page: 1 ----------------------
ISO 15380:2011(F)


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2011 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 15380:2011(F)
Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives.1
3 Échantillonnage.3
4 Exigences applicables aux fluides hydrauliques acceptables pour l'environnement.3
Annexe A (informative) Lignes directrices pour le remplacement de fluides à base d'huiles
minérales par des fluides acceptables pour l'environnement.13
Annexe B (informative) Informations complémentaires sur la stabilité au cisaillement et l'essai au
métal jaune.17
Annexe C (informative) Traitement des fluides hydrauliques rejetés .18
Bibliographie.19

© ISO 2011 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 15380:2011(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 15380 a été élaborée par le comité technique ISO/TC 28, Produits pétroliers et lubrifiants, sous-comité
SC 4, Classifications et spécifications.
Cette deuxième édition annule et remplace la première édition (ISO 15380:2002), qui a fait l'objet d'une
révision mineure.
iv © ISO 2011 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 15380:2011(F)
Introduction
Les spécifications pour les fluides hydrauliques à base d'huiles minérales (H) sont décrites dans
[1]
l'ISO 11158 , celles concernant les fluides hydrauliques difficilement inflammables (HF) sont données dans
[2]
l'ISO 12922 . La présente Norme internationale fournit les spécifications pour les fluides hydrauliques
acceptables pour l'environnement (HE). Ces fluides sont aisément biodégradables avec une faible écotoxicité.
Ils sont conçus pour que leur impact sur l'environnement soit minimisé en cas de fuite ou de renversement.
La présente Norme internationale comprend trois annexes informatives. L'Annexe A fournit des lignes
directrices pour le remplacement de fluides à base d'huiles minérales par des fluides acceptables pour
l'environnement. L'Annexe B contient des informations aditionnelles sur la stabilité au cisaillement et l'essai au
métal jaune. L'Annexe C couvre le traitement des fluides hydrauliques rejetés.

© ISO 2011 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 15380:2011(F)

Lubrifiants, huiles industrielles et produits connexes
(classe L) — Famille H (Systèmes hydrauliques) —
Spécifications applicables aux catégories HETG, HEPG, HEES
et HEPR
AVERTISSEMENT — La manipulation et l'utilisation des produits spécifiés dans la présente Norme
internationale peuvent comporter des risques en l'absence de précautions appropriées. La présente
Norme internationale n'est pas censée aborder tous les problèmes de sécurité concernés par son
usage. Il est de la responsabilité de l'utilisateur de la présente Norme internationale d'établir des
règles de sécurité et d'hygiène appropriées et de déterminer l'applicabilité des restrictions
réglementaires avant l'utilisation. Les fluides acceptables pour l'environnement ne sont pas censés
présenter de risque significatif pour la santé lorsqu'ils sont correctement utilisés dans des
équipements hydrauliques en observant les recommandations d'emploi du constructeur.
1 Domaine d'application
La présente Norme internationale spécifie les exigences relatives aux fluides hydrauliques acceptables pour
l'environnement. Elle s'applique aux systèmes hydrauliques, en particulier dans les applications
hydrostatiques.
Elle a pour objet de procurer des indications aux fournisseurs et utilisateurs de fluides acceptables pour
l'environnement, et d'apporter des instructions aux constructeurs de systèmes hydrauliques.
La présente Norme internationale spécifie les exigences applicables aux fluides hydrauliques acceptables
pour l'environnement au moment de leur livraison.
La classification des fluides utilisés dans les applications hydrauliques est définie dans l'ISO 6743-4. La
présente Norme internationale traite seulement de quatre types de fluides acceptables pour l'environnement
parmi ceux abordés dans l'ISO 6743-4. Ces catégories sont les suivantes: HETG, HEPG, HEES et HEPR.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 2049, Produits pétroliers — Détermination de la couleur (échelle ASTM)
ISO 2160, Produits pétroliers — Action corrosive sur le cuivre — Essai à la lame de cuivre
ISO 2592, Détermination des points d'éclair et de feu — Méthode Cleveland à vase ouvert
ISO 3016, Produits pétroliers — Détermination du point d'écoulement
ISO 3104, Produits pétroliers — Liquides opaques et transparents — Détermination de la viscosité
cinématique et calcul de la viscosité dynamique
ISO 3170, Produits pétroliers liquides — Échantillonnage manuel
© ISO 2011 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 15380:2011(F)
ISO 3448, Lubrifiants liquides industriels — Classification ISO selon la viscosité
ISO 3675, Pétrole brut et produits pétroliers liquides — Détermination en laboratoire de la masse
volumique — Méthode à l'aréomètre
ISO 4259, Produits pétroliers — Détermination et application des valeurs de fidélité relatives aux méthodes
d'essai
ISO 4263-1, Pétrole et produits connexes — Détermination du comportement au vieillissement des fluides et
huiles inhibées — Essai TOST — Partie 1: Méthode pour les huiles minérales
ISO 4263-3, Pétrole et produits connexes — Détermination du comportement au vieillissement des fluides et
huiles inhibés au moyen de l'essai TOST — Partie 3: Méthode anhydre pour les fluides hydrauliques
synthétiques
ISO 5884, Aéronautique et espace — Systèmes de fluides et éléments constitutifs — Méthodes de
prélèvement et de mesure de la contamination particulaire solide des fluides hydrauliques
ISO 6072, Caoutchouc — Compatibilité des fluides hydrauliques avec les matériaux élastomères de référence
ISO 6245, Produits pétroliers — Détermination de la teneur en cendres
ISO 6247, Produits pétroliers — Détermination des caractéristiques de moussage des huiles lubrifiantes
ISO 6296, Produits pétroliers — Dosage de l'eau — Méthode de titrage Karl Fischer par potentiométrie
ISO 6341, Qualité de l'eau — Détermination de l'inhibition de la mobilité de Daphnia magna Straus (Cladocera,
Crustacea) — Essai de toxicité aiguë
ISO 6614, Produits pétroliers — Détermination des caractéristiques de séparation d'eau des huiles de pétrole
et fluides synthétiques
ISO 6618, Produits pétroliers et lubrifiants — Détermination de l'indice d'acide ou de l'indice de base —
Méthode par titrage en présence d'un indicateur coloré
ISO 6619, Produits pétroliers et lubrifiants — Indice de neutralisation — Méthode par titrage potentiométrique
ISO 6743-4, Lubrifiants, huiles industrielles et produits connexes (classe L) — Classification — Partie 4:
Famille H (Systèmes hydrauliques)
ISO 7120, Produits pétroliers et lubrifiants — Huiles de pétrole et autres fluides — Détermination des
caractéristiques antirouille en présence d'eau
ISO 7346-2, Qualité de l'eau — Détermination de la toxicité aiguë létale de substances vis-à-vis d'un poisson
d'eau douce [Brachydanio rerio Hamilton-Buchanan (Téléostei, Cyprinidae)] — Partie 2: Méthode semi-
statique
ISO 8192, Qualité de l'eau — Essai d'inhibition de la consommation d'oxygène par des boues activées pour
l'oxydation du carbone et de l'ammonium
ISO 9120, Pétroles et produits connexes — Détermination de l'aptitude à la désaération des huiles pour
turbine à vapeur et autres huiles — Méthode Impinger
ISO 9439, Qualité de l'eau — Évaluation de la biodégradabilité aérobie ultime en milieu aqueux des
composés organiques — Essai de dégagement de dioxyde de carbone
ISO 12185, Pétroles bruts et produits pétroliers — Détermination de la masse volumique — Méthode du tube
en U oscillant
2 © ISO 2011 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 15380:2011(F)
ISO 12937, Produits pétroliers — Dosage de l'eau — Méthode de titrage Karl Fischer par coulométrie
ISO 14593, Qualité de l'eau — Évaluation en milieu aqueux de la biodégradabilité aérobie ultime des
composés organiques — Méthode par analyse du carbone inorganique dans des récipients hermétiquement
clos (Essai au CO dans l'espace de tête)
2
ISO 14635-1, Engrenages — Méthodes d'essai FZG — Partie 1: Méthode FZG A/8,3/90 pour évaluer la
capacité de charge au grippage des huiles
ISO 20763, Pétrole et produits connexes — Détermination des propriétés anti-usure des fluides
hydrauliques — Méthode de la pompe à palettes
DIN 51554-3, Testing of mineral oils; Test of susceptibility to ageing according to Baader; Testing at 95 °C
(Essais des huiles minérales; Essai de vieillissement d'après la méthode Baader; Essai à 95 °C)
ASTM D2532, Standard Test Method for Viscosity and Viscosity Change After Standing at Low Temperature
of Aircraft Turbine Lubricants (Méthode d'essai de la viscosité et de l'évolution de la viscosité après stockage
à basse température des lubrifiants pour turbines aviation)
ASTM D6081, Standard Practice for Aquatic Toxicity Testing of Lubricants: Sample Preparation and Results
Interpretation (Code de pratique pour l'échantillonnage et l'interprétation des résultats lors des essais de
toxicité aquatique des lubrifiants)
3 Échantillonnage
Dans le cadre de la présente Norme internationale, l'échantillonnage des fluides hydrauliques doit être réalisé
conformément au mode opératoire pertinent spécifié dans l'ISO 3170. Une prise d'essai représentative de
l'échantillon doit être évaluée.
NOTE L'acheteur peut échantillonner et analyser, à son gré, tout tonnelet, fût, compartiment de citerne ou autre type
de récipient livré à l'utilisateur final.
4 Exigences applicables aux fluides hydrauliques acceptables pour
l'environnement
Pour les besoins de la présente Norme internationale, les fluides hydrauliques doivent être constitués d'huiles
végétales, de polyglycols, d'esters synthétiques ou de polyalphaoléfines et d'hydrocarbures du même type. La
classification de ces huiles hydrauliques doit être en conformité avec l'ISO 6743-4 pour les catégories HETG,
HEPG, HEES et HEPR.
Il convient que la classification du fluide corresponde au constituant majoritaire de la base.
Lorsqu'ils sont analysés selon les méthodes prescrites, les caractéristiques des fluides doivent se situer dans
les limites données dans les Tableaux 1 à 5, lorsque ceux-ci sont applicables.
Examiné sous la lumière visible normale à température ambiante, le fluide livré doit être d'aspect clair et
limpide et exempt de toute particule solide visible. Le niveau de propreté doit être exprimé conformément à
l'ISO 5884.
La fidélité (répétabilité et reproductibilité) des méthodes d'essai de la présente Norme internationale et
l'interprétation des résultats doivent être conformes à l'ISO 4259, qui doit être consultée en cas de doute ou
de contestation.
Les spécifications de comportement environnemental concernant les catégories HETG, HEPG, HEES et
HEPR sont indiquées dans le Tableau 1.
© ISO 2011 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 15380:2011(F)
Tableau 1 — Exigences sur le comportement environnemental
pour les catégories HETG, HEPG, HEES et HEPR
Méthode d'essai
Essai Unité Exigence
ou norme applicable
Biodégradabilité, min. % 60 ISO 14593 ou ISO 9439
a
Toxicité
Toxicité aiguë envers les poissons, 96 h, LC50, min. mg/l 100 ISO 7346-2
Toxicité aiguë envers les daphnies, 48 h, EC50, min. mg/l 100 ISO 6341
Inhibition bactérienne, 3 h, EC50, min. mg/l 100 ISO 8192
a
Les fluides solubles dans l'eau doivent être soumis à l'essai stipulé. Pour les fluides à faible solubilité dans l'eau, l'essai doit être
effectué sur des fractions rendues compatibles avec l'eau, préparées conformément à l'ASTM D6081.
Les essais de biodégradabilité et de toxicité aquatique doivent être réalisés dans un laboratoire se conformant
[3]
à l'ISO/CEI 17025 ou conformément aux Bonnes Pratiques de Laboratoire (BPL).
Toutes les autres spécifications applicables à chaque catégorie de fluide couverte par la présente Norme
internationale sont données dans les Tableaux 2 à 5 respectivement, comme indiqué ci-dessous:
⎯ Tableau 2: catégorie HETG;
⎯ Tableau 3: catégorie HEPG;
⎯ Tableau 4: catégorie HEES;
⎯ Tableau 5: catégorie HEPR.
Dans tous les cas, il s'agit de lubrifiants, huiles industrielles et produits connexes du groupe HE, à savoir des
fluides hydrauliques acceptables pour l'environnement, dont une application type est dans les systèmes
hydrauliques généraux (mobiles). La composition de chaque catégorie est spécifiée dans le titre des tableaux.
Tous ces éléments sont tirés de l'ISO 6743-4.
4 © ISO 2011 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 15380:2011(F)
Tableau 2 — Spécifications applicables aux fluides hydrauliques du type HETG, triglycérides
Méthode
d'essai ou
Essai Unité Exigence
Norme
applicable
Grade de viscosité 22 32 46 68 ISO 3448
ISO 12185
3 a a a a
Masse volumique à 15 °C kg/m — — — —
ISO 3675
b a a a a
Couleur — — — — — ISO 2049
c
Aspect à 25 °C — ClLi ClLi ClLi ClLi —
d d d d
Teneur en cendres, max. % (m/m) — — — — ISO 6245
Point d'éclair
Cleveland en vase ouvert, min. °C 165 175 185 195 ISO 2592
Viscosité cinématique
2 d d d d
à −20 °C, max. mm/s — — — —
2
à 0 °C, max. mm/s 300 420 780 1 400 ISO 3104
2
à 40 °C, min. à max. mm /s 19,8 à 24,2 28,8 à 35,2 41,4 à 50,6 61,2 à 74,8
2
à 100 °C, min. mm/s 4,1 5,0 6,1 7,8
d d d d
Point d'écoulement, max. °C — — — — ISO 3016
Fluidité à basse température
d d d d
°C — — — — ASTM D2532
après 7 jours
ISO 6618
e d d d d
Indice d'acide , max. mg KOH/g — — — —
ISO 6619
ISO 12937
Teneur en eau, max. mg/kg 1 000 1 000 1 000 1 000
ISO 6296
Corrosion à la lame de cuivre,
cotation 2 2 2 2 ISO 2160
100 °C, 3 h, max.
Pouvoir antirouille, méthode A — Passe Passe Passe Passe ISO 7120
Moussage à 24 °C, max. ml 150/0 150/0 150/0 150/0
à 93 °C, max. ml 80/0 80/0 80/0 80/0 ISO 6247
à 24 °C, max. ml 150/0 150/0 150/0 150/0
Désaération, 50 °C, max. min 7 7 10 10 ISO 9120
Désémulsion
Temps nécessaire pour 3 ml
d d d d
min — — — — ISO 6614
d'émulsion à 54 °C, max.
© ISO 2011 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO 15380:2011(F)
Tableau 2 (suite)
Méthode
d'essai ou
Essai Unité Exigence
Norme
applicable
Grade de viscosité 22 32 46 68 ISO 3448
Compatibilité avec les
f
élastomères après 1 000 h à   ISO 6072
température d'essai donnée
NBR 1 °C 60 80 80 80
HNBR °C 60 80 80 80
FKM 2 °C 60 80 80 80
g
AU °C 60 80 80 80
Variation de dureté Shore-A,
grade ±10 ±10 ±10 ±10
max.
Variation relative de volume, max. % −3 à +10 −3 à +10 −3 à +10 −3 à +10
Variation relative de longueur,
% 30 30 30 30
max.
Variation relative de résistance à
% 30 30 30 30
la traction, max.
Stabilité à l'oxydation:
ad ad ad ad
h — — — — ISO 4263-3
Temps pour atteindre
ΔTAN = 2 mg KOH/g, min.
Test de Baader, 95 °C, 72 h   DIN 51554-3
Accroissement relatif de
% 20 20 20 20
viscosité à 40 °C, max.
Propriétés extrême pression,
h
palier — 10 10 10 ISO 14635-1
FZG A/8,3/90, min.
Pompe à palette
Anneau, max. mg 120 120 120 120 ISO 20763
Palette, max. mg 30 30 30 30
a
Noter le résultat de l'essai.
b
À des fins d'identification, un colorant peut être ajouté au fluide après accord entre le fournisseur et l'utilisateur.
c
ClLi est l'abréviation de «clair et limpide».
d
Les critères de performance ou les valeurs des caractéristiques doivent faire l'objet d'une négociation entre le fournisseur et
l'acheteur.
e
L'indice d'acide initial est apporté à la fois par les fluides de base et les additifs.
f
Les exigences pour deux des types d'élastomères énumérés doivent être satisfaites. Les valeurs sont les exigences minimales
pour des élastomères de référence. Les élastomères conviennent pour le conseil et la sélection des matériaux d'étanchéité appropriés.
D'autres matériaux et/ou conditions d'essai peuvent faire l'objet d'un accord entre le fournisseur et l'utilisateur final. FKM 2 remplace
FPM AC 6; ces élastomères sont identiques.
g
Il n'existe pas d'élastomère de catégorie AU stable à l'hydrolyse. Des fabricants produisent des matériaux AU stabilisés pour des
applications pratiques. Il est recommandé aux utilisateurs de demander toutes explications à ce sujet au fabricant d'élastomère.
h
Non applicable au grade de viscosité 22.
6 © ISO 2011 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO 15380:2011(F)
Tableau 3 — Spécifications applicables aux fluides hydrauliques du type HEPG, polyglycols
Méthode
d'essai ou
Essai Unité Exigence
Norme
applicable
Grade de viscosité 22 32 46 68 ISO 3448
ISO 12185
3 a a a a
Masse volumique à 15 °C kg/m — — — —
ISO 3675
b a a a a
Couleur — — — — — ISO 2049
c
Aspect à 25 °C — ClLi ClLi ClLi ClLi
d d d d
Teneur en cendres, max. % (m/m) — — — — ISO 6245
Point d'éclair
Cleveland en vase ouvert, min. °C 165 175 185 195 ISO 2592
Viscosit
...
