INTERNATIONAL STANDARD ISO 11855-5:2021(E)
Building environment design — Embedded radiant heating
and cooling systems —
Part 5:
Installation
1 Scope
This document establishes requirements for the installation of embedded radiant heating and cooling
systems. It specifies general and uniform requirements for the design and construction of heating
and cooling floors, ceiling and wall structures to ensure that the heating/cooling systems are suited
to the particular application. The requirements specified by this document are applicable only to the
components of the heating/cooling systems and the elements which are part of the heating/cooling
surface and which are installed due to the heating/cooling systems.
This document is applicable to water-based embedded surface heating and cooling systems in
residential, commercial and industrial buildings. The methods apply to systems integrated into the
wall, floor or ceiling construction without any open-air gaps, but are not applicable to panel systems
with open-air gaps which are not integrated into the building structure.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 11855-1, Building environment design — Design, dimensioning, installation and control of embedded
radiant heating and cooling systems — Part 1: Vocabulary, symbols, and comfort criteria
ISO 11855-3, Building environment design — Design, dimensioning, installation and control of embedded
radiant heating and cooling systems — Part 3: Design and dimensioning
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 11855-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Symbols
For the purposes of this document, the symbols in Table 1 apply.
Table 1 — Symbols
Symbol Unit Quantity
D m External diameter of the pipe, including sheathing where used
a
Heating/cooling system can be work on heating mode, cooling mode or both.
Table 1 (continued)
Symbol Unit Quantity
2 a
R m K/W Thermal resistance of the insulating layer of the heating/cooling system
λ,ins
s m Thickness of thermal insulation
ins
ϑ °C External design temperature
d
ϑ °C Maximum heating water flow temperatures
V,des,max
λ W/(m·K) Thermal conductivity of the thermal insulation layer
ins
q W/m Heat flow density at the surface
q W/m Outward heat flow density
u
In type B systems, thickness of thermal insulation from the outward edge of
s m
h
the insulation to the inward edge of the pipes (see Figure 2)
s m Thickness of the upper part of the slab
W m Pipe spacing
a
Heating/cooling system can be work on heating mode, cooling mode or both.
5 Installation
5.1 Floor heating a
...

NORME ISO
INTERNATIONALE 11855-5
Deuxième édition
2021-08
Conception de l'environnement des
bâtiments — Systèmes intégrés de
chauffage et de refroidissement par
rayonnement —
Partie 5:
Installation
Building environment design — Embedded radiant heating and
cooling systems —
Part 5: Installation
Numéro de référence
©
ISO 2021
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 2
5 Installation . 2
5.1 Systèmes de chauffage et de refroidissement par le sol . 2
5.1.1 Conditions structurelles générales préalables . 2
5.1.2 Couches de construction, composants du bâtiment. 2
5.1.3 Essai de fuite . 7
5.1.4 Chauffage initial du système d’émissions . 7
5.1.5 Revêtements de sol . 8
5.2 Systèmes de chauffage et de refroidissement intégrés dans les plafonds et les murs . 8
5.2.1 Généralités . 8
5.2.2 Conditions structurelles générales préalables . 9
5.2.3 Isolation . 9
Annexe A (informative) Prévention de la corrosion .10
Bibliographie .11
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été préparé par le comité technique ISO/TC 205, Conception de l’environnement
intérieur des bâtiments, en collaboration avec le comité technique CEN/TC 228, Systèmes de chauffage
dans les bâtiments, du Comité européen de normalisation (CEN) conformément à l’Accord de coopération
technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 11855-5:2012), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— modification de l’Article 2 (Références normatives) et de la Bibliographie;
— modification de l’Article 4 (Symboles);
— ajout d’un nouveau paragraphe sur le pare-vapeur et les autres couches (voir en 5.1.2.2);
— modification du paragraphe sur les couches isolantes et la bande isolante périmétrique afin
d’introduire une nouvelle approche et des détails sur la résistance thermique des couches isolantes
(voir en 5.1.2.3);
— ajout de nouveaux paragraphes sur les couches isolantes pour les systèmes au sein de nouvelles
constructions (voir en 5.1.2.3.2) et de systèmes rénovés (voir en 5.1.2.3.3);
— modification des paragraphes sur les joints (voir en 5.1.2.8.3), l’essai de fuite (voir en 5.1.3), le
chauffage initial du système d’émission (voir en 5.1.4) et les conditions structurelles générales
préalables (voir en 5.2.2);
— suppression du paragraphe sur les températures maximales d’écoulement du fluide de chauffage
(auparavant 5.2.4);
iv © ISO 2021 – Tous droits réservés

— amélioration de la formulation et modifications rédactionnelles.
Une liste de toutes les parties de la série ISO 11855 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
Introduction
Les systèmes de chauffage et de refroidissement par rayonnement sont constitués de systèmes
d’émission/d’absorption de chaleur, de fourniture de chaleur, de distribution et de contrôle. La
série ISO 11855 concerne les systèmes de chauffage et de refroidissement de surface intégrés qui
contrôlent directement l’échange de chaleur dans les locaux. Elle n’inclut pas l’équipement composant le
système lui-même, tel que la source de chaleur, le système de distribution et le contrôleur.
La série ISO 11855 examine un système intégré dans une structure de bâtiment. Le système de
panneaux avec ouverture à l’air libre, qui n’est pas intégré dans une structure de bâtiment, n’est donc
pas traité par cette série de normes.
La série ISO 11855 s’applique aux systèmes intégrés de chauffage et de refroidissement de surface à eau
dans les bâtiments. La série ISO 11855 est appliquée aux systèmes utilisant non seulement de l’eau mais
également d’autres fluides ou de l’électricité en tant que medium de chauffage ou de refroidissement. La
série ISO 11855 ne s’applique pas à l’essai des systèmes. Ces méthodes ne s’appliquent pas aux panneaux
ou poutres de plafond chauffés ou refroidis.
L’objectif de la série ISO 11855 est de fournir des critères permettant une conception efficace des
systèmes intégrés. À cet effet, elle présente des critères de confort des locaux desservis par les systèmes
intégrés, et traite du calcul de la puissance calorifique, du dimensionnement, de l’analyse dynamique,
de l’installation, de la méthode de contrôle des systèmes intégrés et des paramètres d’entrée pour le
calcul de la performance énergétique.
La série ISO 11855 comprend les parties suivantes, sous le titre général Conception de l’environnement
des bâtiments — Systèmes intégrés de chauffage et de refroidissement par rayonnement:
— Partie 1: Définitions, symboles et critères de confort;
— Partie 2: Détermination de la puissance calorifique et frigorifique à la conception;
— Partie 3: Conception et dimensionnement;
— Partie 4: Dimensionnement et calculs relatifs au chauffage adiabatique et à la puissance frigorifique
pour systèmes thermoactifs (TABS);
— Partie 5: Installation;
— Partie 6: Contrôle;
— Partie 7: Paramètres d’entrée pour le calcul de la performance énergétique.
L’ISO 11855-1 spécifie les critères de confort dont il convient de tenir compte lors de la conception
des systèmes intégrés de chauffage et de refroidissement par rayonnement, le principal objectif d’un
système de chauffage et de refroidissement par rayonnement étant de satisfaire au confort thermique
des occupants. L’ISO 11855-2 fournit des méthodes de calcul en régime stabilisé pour la détermination
de la puissance calorifique et frigorifique. L’ISO 11855-3 spécifie les méthodes de conception et de
dimensionnement des systèmes de chauffage et de refroidissement par rayonnement permettant de
garantir la puissance calorifique et frigorifique. L’ISO 11855-4 fournit une méthode de dimensionnement
et de calcul pour la conception des systèmes thermoactifs (TABS) en vue de réaliser des économies
d’énergie, les systèmes de chauffage et de refroidissement par rayonnement permettant de réduire
la consommation d’énergie et la taille de la source de chaleur en utilisant de l’énergie renouvelable.
L’ISO 11855-5, le présent document, examine le processus d’installation permettant au système de
fonctionner comme prévu. L’ISO 11855-6 présente une méthode de contrôle appropriée des systèmes de
chauffage et de refroidissement par rayonnement, permettant de garantir les performances maximales
prévues au stade de la conception lorsque le système est effectivement exploité dans un bâtiment.
L’ISO 11855-7 présente une méthode de calcul pour les paramètres d’entrée pour l’ISO 52031.
vi © ISO 2021 – Tous droits réservés

NORME INTERNATIONALE ISO 11855-5:2021(F)
Conception de l'environnement des bâtiments —
Systèmes intégrés de chauffage et de refroidissement par
rayonnement —
Partie 5:
Installation
1 Domaine d’application
Le présent document établit les exigences relatives à l’installation de systèmes intégrés de chauffage
et de refroidissement par rayonnement. Elle spécifie des exigences générales et uniformisées pour la
conception et la construction des structures de chauffage et de refroidissement par le sol, le plafond
et les murs, permettant de garantir que les systèmes de chauffage/refroidissement sont adaptés à
l’application considérée. Les exigences spécifiées dans le présent document ne s’appliquent qu’aux
composants des systèmes de chauffage/refroidissement et aux éléments constituant la surface de
chauffage/refroidissement installés en raison de la présence des systèmes de chauffage/refroidissement.
Le présent document s’applique aux systèmes intégrés de chauffage et de refroidissement de surface
à eau dans les bâtiments résidentiels, commerciaux et industriels. Ces méthodes s’appliquent aux
systèmes intégrés dans les murs, sols ou plafonds, sans ouverture à l’air libre. Elles ne s’appliquent pas
aux systèmes de panneaux avec ouvertures à l’air libre, qui ne sont pas intégrés dans une structure de
bâtiment.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 11855-1, Conception de l’environnement des bâ
...

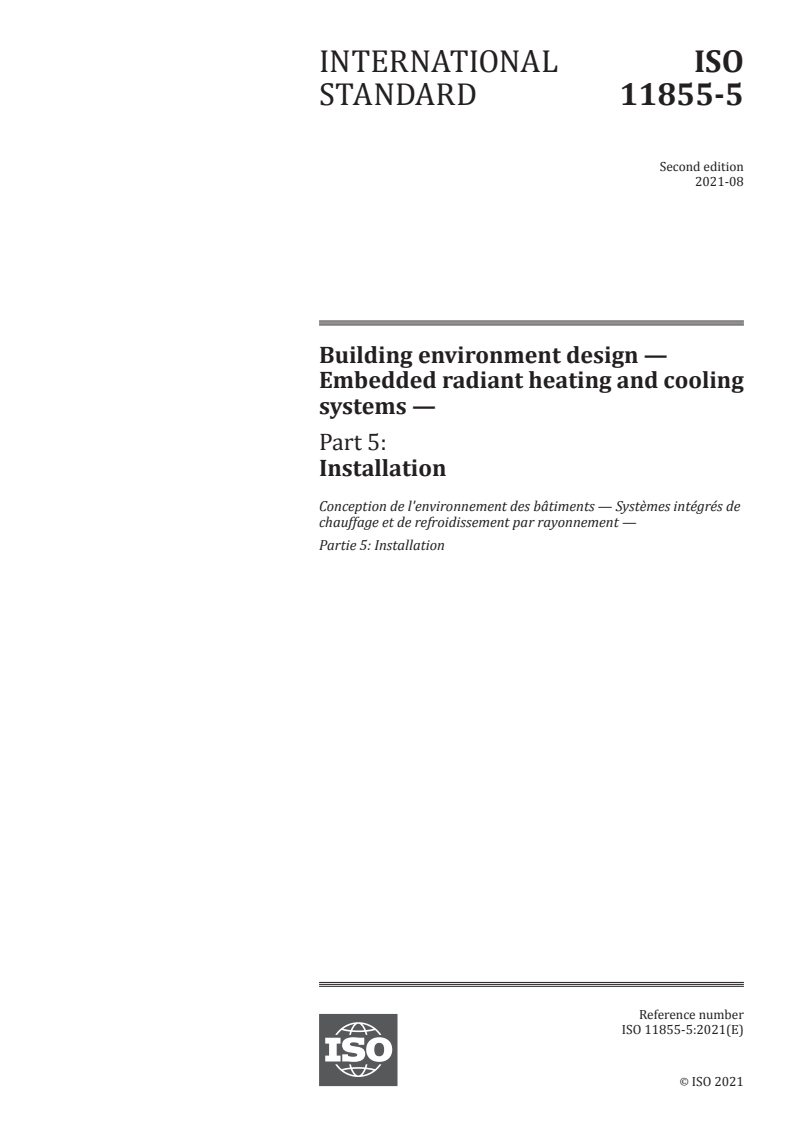

NORME ISO
INTERNATIONALE 11855-5
Deuxième édition
2021-08
Conception de l'environnement des
bâtiments — Systèmes intégrés de
chauffage et de refroidissement par
rayonnement —
Partie 5:
Installation
Building environment design — Embedded radiant heating and
cooling systems —
Part 5: Installation
Numéro de référence
©
ISO 2021
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

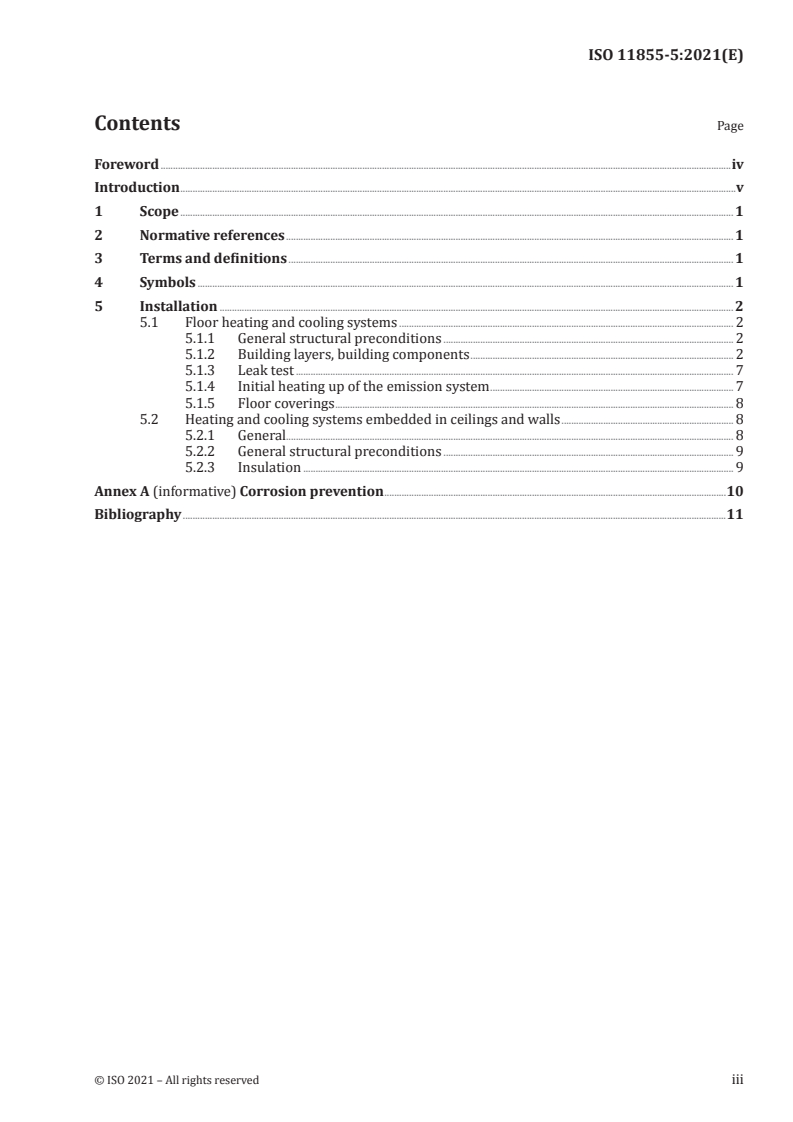

Sommaire Page
Avant-propos .iv
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 2
5 Installation . 2
5.1 Systèmes de chauffage et de refroidissement par le sol . 2
5.1.1 Conditions structurelles générales préalables . 2
5.1.2 Couches de construction, composants du bâtiment. 2
5.1.3 Essai de fuite . 7
5.1.4 Chauffage initial du système d’émissions . 7
5.1.5 Revêtements de sol . 8
5.2 Systèmes de chauffage et de refroidissement intégrés dans les plafonds et les murs . 8
5.2.1 Généralités . 8
5.2.2 Conditions structurelles générales préalables . 9
5.2.3 Isolation . 9
Annexe A (informative) Prévention de la corrosion .10
Bibliographie .11

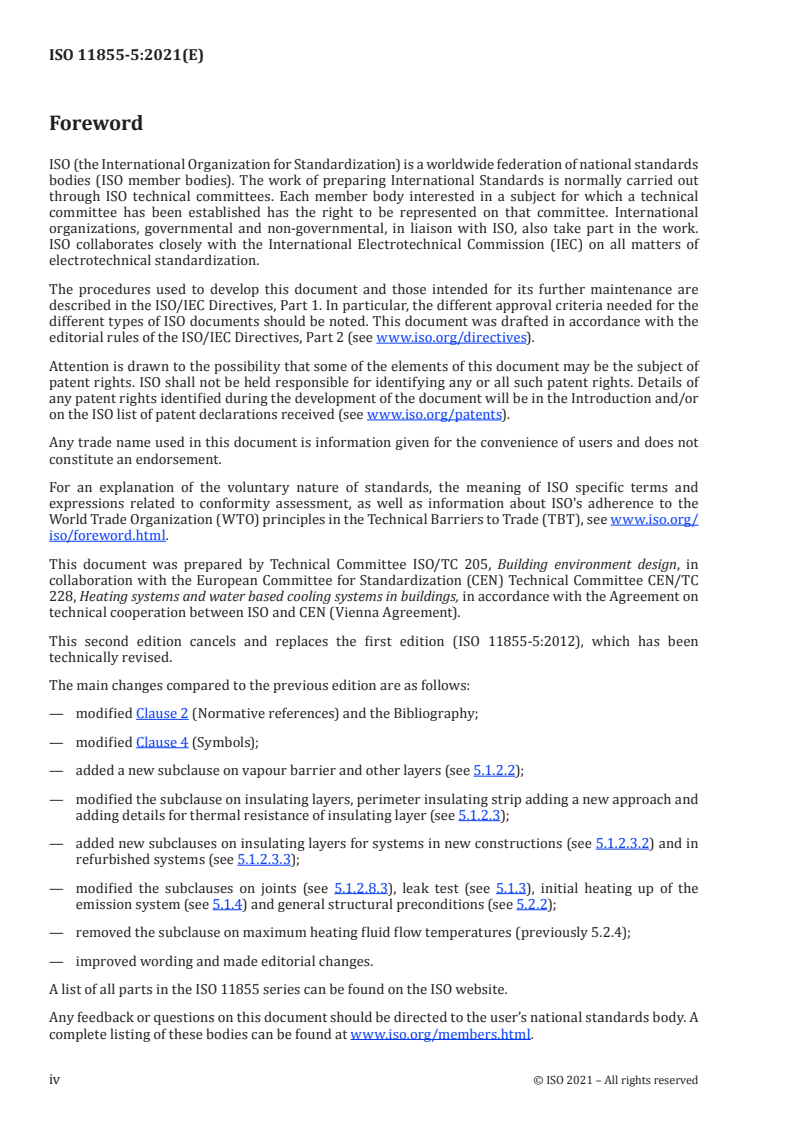

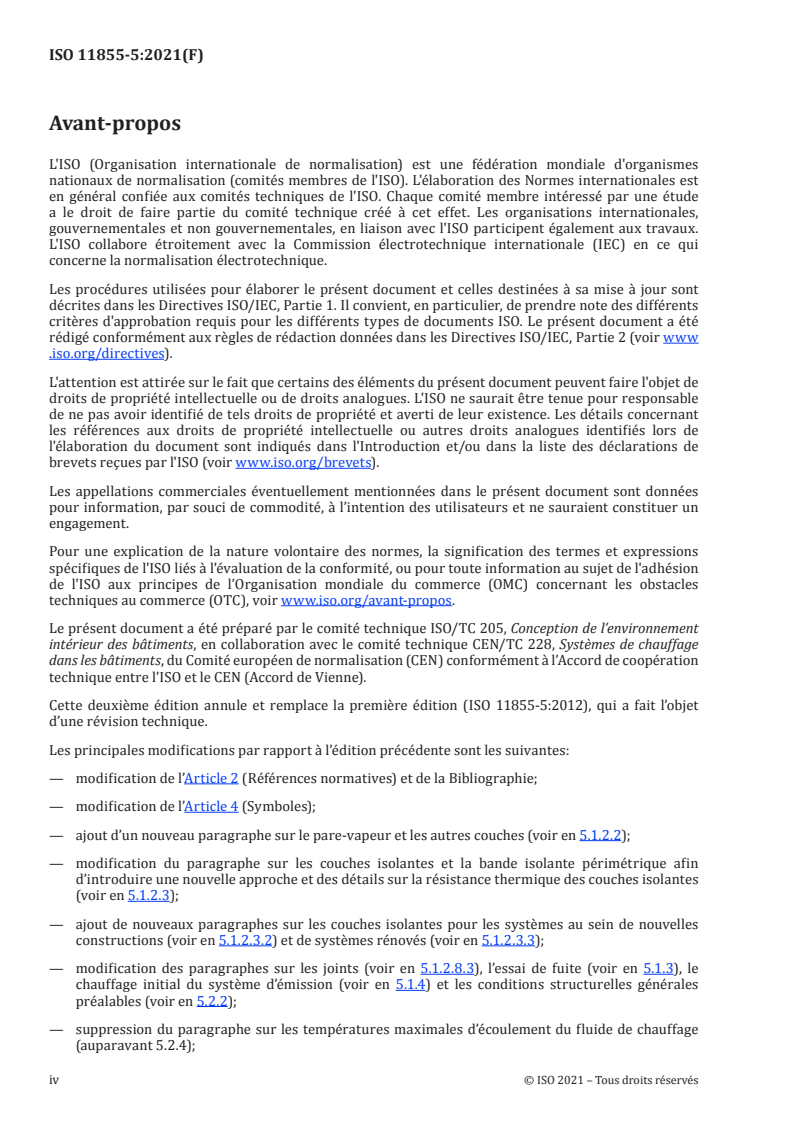

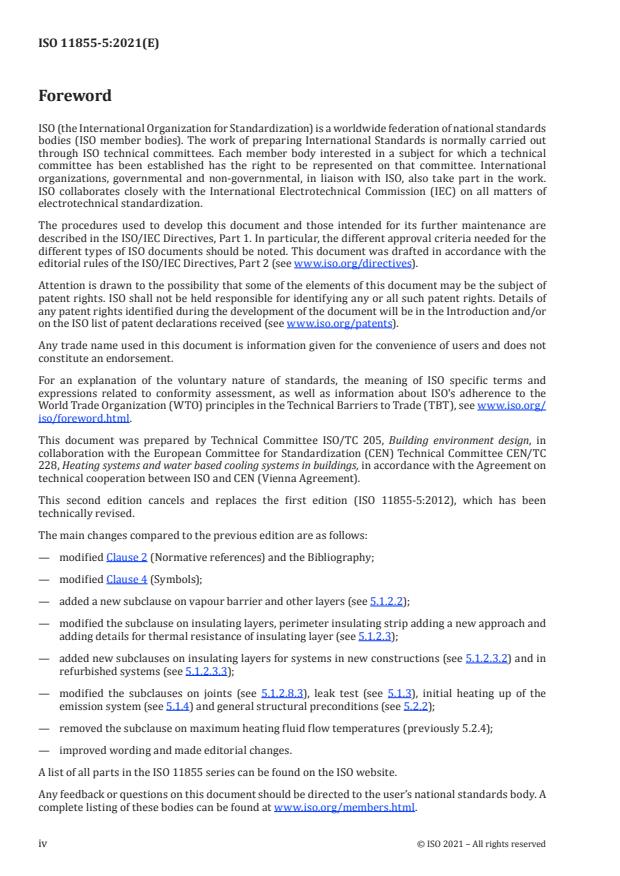

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été préparé par le comité technique ISO/TC 205, Conception de l’environnement
intérieur des bâtiments, en collaboration avec le comité technique CEN/TC 228, Systèmes de chauffage
dans les bâtiments, du Comité européen de normalisation (CEN) conformément à l’Accord de coopération
technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 11855-5:2012), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— modification de l’Article 2 (Références normatives) et de la Bibliographie;
— modification de l’Article 4 (Symboles);
— ajout d’un nouveau paragraphe sur le pare-vapeur et les autres couches (voir en 5.1.2.2);
— modification du paragraphe sur les couches isolantes et la bande isolante périmétrique afin
d’introduire une nouvelle approche et des détails sur la résistance thermique des couches isolantes
(voir en 5.1.2.3);
— ajout de nouveaux paragraphes sur les couches isolantes pour les systèmes au sein de nouvelles
constructions (voir en 5.1.2.3.2) et de systèmes rénovés (voir en 5.1.2.3.3);
— modification des paragraphes sur les joints (voir en 5.1.2.8.3), l’essai de fuite (voir en 5.1.3), le
chauffage initial du système d’émission (voir en 5.1.4) et les conditions structurelles générales
préalables (voir en 5.2.2);
— suppression du paragraphe sur les températures maximales d’écoulement du fluide de chauffage
(auparavant 5.2.4);
iv © ISO 2021 – Tous droits réservés

— amélioration de la formulation et modifications rédactionnelles.
Une liste de toutes les parties de la série ISO 11855 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
Introduction
Les systèmes de chauffage et de refroidissement par rayonnement sont constitués de systèmes
d’émission/d’absorption de chaleur, de fourniture de chaleur, de distribution et de contrôle. La
série ISO 11855 concerne les systèmes de chauffage et de refroidissement de surface intégrés qui
contrôlent directement l’échange de chaleur dans les locaux. Elle n’inclut pas l’équipement composant le
système lui-même, tel que la source de chaleur, le système de distribution et le contrôleur.
La série ISO 11855 examine un système intégré dans une structure de bâtiment. Le système de
panneaux avec ouverture à l’air libre, qui n’est pas intégré dans une structure de bâtiment, n’est donc
pas traité par cette série de normes.
La série ISO 11855 s’applique aux systèmes intégrés de chauffage et de refroidissement de surface à eau
dans les bâtiments. La série ISO 11855 est appliquée aux systèmes utilisant non seulement de l’eau mais
également d’autres fluides ou de l’électricité en tant que medium de chauffage ou de refroidissement. La
série ISO 11855 ne s’applique pas à l’essai des systèmes. Ces méthodes ne s’appliquent pas aux panneaux
ou poutres de plafond chauffés ou refroidis.
L’objectif de la série ISO 11855 est de fournir des critères permettant une conception efficace des
systèmes intégrés. À cet effet, elle présente des critères de confort des locaux desservis par les systèmes
intégrés, et traite du calcul de la puissance calorifique, du dimensionnement, de l’analyse dynamique,
de l’installation, de la méthode de contrôle des systèmes intégrés et des paramètres d’entrée pour le
calcul de la performance énergétique.
La série ISO 11855 comprend les parties suivantes, sous le titre général Conception de l’environnement
des bâtiments — Systèmes intégrés de chauffage et de refroidissement par rayonnement:
— Partie 1: Définitions, symboles et critères de confort;
— Partie 2: Détermination de la puissance calorifique et frigorifique à la conception;
— Partie 3: Conception et dimensionnement;
— Partie 4: Dimensionnement et calculs relatifs au chauffage adiabatique et à la puissance frigorifique
pour systèmes thermoactifs (TABS);
— Partie 5: Installation;
— Partie 6: Contrôle;
— Partie 7: Paramètres d’entrée pour le calcul de la performance énergétique.
L’ISO 11855-1 spécifie les critères de confort dont il convient de tenir compte lors de la conception
des systèmes intégrés de chauffage et de refroidissement par rayonnement, le principal objectif d’un
système de chauffage et de refroidissement par rayonnement étant de satisfaire au confort thermique
des occupants. L’ISO 11855-2 fournit des méthodes de calcul en régime stabilisé pour la détermination
de la puissance calorifique et frigorifique. L’ISO 11855-3 spécifie les méthodes de conception et de
dimensionnement des systèmes de chauffage et de refroidissement par rayonnement permettant de
garantir la puissance calorifique et frigorifique. L’ISO 11855-4 fournit une méthode de dimensionnement
et de calcul pour la conception des systèmes thermoactifs (TABS) en vue de réaliser des économies
d’énergie, les systèmes de chauffage et de refroidissement par rayonnement permettant de réduire
la consommation d’énergie et la taille de la source de chaleur en utilisant de l’énergie renouvelable.
L’ISO 11855-5, le présent document, examine le processus d’installation permettant au système de
fonctionner comme prévu. L’ISO 11855-6 présente une méthode de contrôle appropriée des systèmes de
chauffage et de refroidissement par rayonnement, permettant de garantir les performances maximales
prévues au stade de la conception lorsque le système est effectivement exploité dans un bâtiment.
L’ISO 11855-7 présente une méthode de calcul pour les paramètres d’entrée pour l’ISO 52031.
vi © ISO 2021 – Tous droits réservés

NORME INTERNATIONALE ISO 11855-5:2021(F)
Conception de l'environnement des bâtiments —
Systèmes intégrés de chauffage et de refroidissement par
rayonnement —
Partie 5:
Installation
1 Domaine d’application
Le présent document établit les exigences relatives à l’installation de systèmes intégrés de chauffage
et de refroidissement par rayonnement. Elle spécifie des exigences générales et uniformisées pour la
conception et la construction des structures de chauffage et de refroidissement par le sol, le plafond
et les murs, permettant de garantir que les systèmes de chauffage/refroidissement sont adaptés à
l’application considérée. Les exigences spécifiées dans le présent document ne s’appliquent qu’aux
composants des systèmes de chauffage/refroidissement et aux éléments constituant la surface de
chauffage/refroidissement installés en raison de la présence des systèmes de chauffage/refroidissement.
Le présent document s’applique aux systèmes intégrés de chauffage et de refroidissement de surface
à eau dans les bâtiments résidentiels, commerciaux et industriels. Ces méthodes s’appliquent aux
systèmes intégrés dans les murs, sols ou plafonds, sans ouverture à l’air libre. Elles ne s’appliquent pas
aux systèmes de panneaux avec ouvertures à l’air libre, qui ne sont pas intégrés dans une structure de
bâtiment.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 11855-1, Conception de l’environnement des bâ
...
