ISO 14246:2022

NORME ISO
INTERNATIONALE 14246
Troisième édition
2022-02
Bouteilles à gaz — Robinets de
bouteilles à gaz — Essais de
fabrication et contrôles
Gas cylinders — Cylinder valves — Manufacturing tests and
examinations
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Propreté . 2
5 Essais de fabrication et contrôles .3
5.1 Généralités . 3
5.2 Pression d’essai de robinet . 3
5.3 Essais à effectuer sur chaque robinet . 3
5.4 Inspections et contrôles à réaliser sur un échantillon et vérification de la
documentation du lot . 4
5.5 Modes opératoires de vérification des matériaux de construction et des
composants . 5
Annexe A (informative) Exemple de protocole d’essai pour chaque robinet .6
Bibliographie . 7
iii

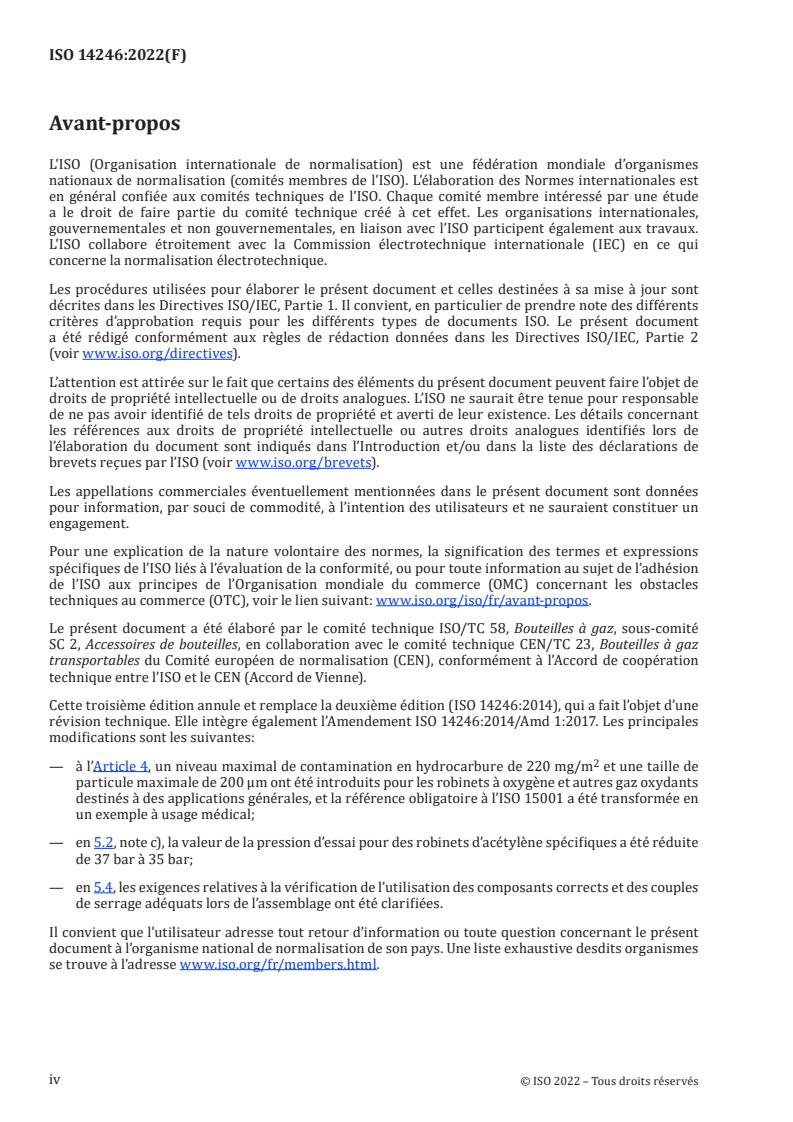

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 58, Bouteilles à gaz, sous-comité
SC 2, Accessoires de bouteilles, en collaboration avec le comité technique CEN/TC 23, Bouteilles à gaz
transportables du Comité européen de normalisation (CEN), conformément à l’Accord de coopération
technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 14246:2014), qui a fait l’objet d’une
révision technique. Elle intègre également l’Amendement ISO 14246:2014/Amd 1:2017. Les principales
modifications sont les suivantes:
— à l’Article 4, un niveau maximal de contamination en hydrocarbure de 220 mg/m et une taille de
particule maximale de 200 µm ont été introduits pour les robinets à oxygène et autres gaz oxydants
destinés à des applications générales, et la référence obligatoire à l’ISO 15001 a été transformée en
un exemple à usage médical;
— en 5.2, note c), la valeur de la pression d’essai pour des robinets d’acétylène spécifiques a été réduite
de 37 bar à 35 bar;
— en 5.4, les exigences relatives à la vérification de l’utilisation des composants corrects et des couples
de serrage adéquats lors de l’assemblage ont été clarifiées.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Le présent document couvre l’utilisation d’un robinet en tant que dispositif de fermeture (définie par le
Règlement type des Nations Unies). Des fonctions supplémentaires des robinets (détendeurs, dispositifs
à pression résiduelle, dispositifs anti-retour et dispositifs limiteurs de pression, par exemple) peuvent
être couvertes par d’autres normes et/ou réglementations.
Il est attendu que les robinets conformes au présent document fonctionnent de manière satisfaisante
dans les conditions de service normales.
Le présent document traite tout particulièrement des essais de fabrication et des contrôles des robinets
conçus et soumis à des essais de type conformément à l’ISO 10297.
Le présent document a été rédigé de manière à pouvoir être référencé dans le règlement type des
[1]
Nations Unies .
Dans le présent document, l’unité de pression utilisée est le bar, en raison de son usage universel dans le
domaine des gaz techniques. Il convient toutefois de noter que le bar n’est pas une unité SI et que l’unité
5 5 2
SI correspondante pour la pression est le pascal (Pa) (1 bar = 10 Pa = 10 N/m ).
Sauf indication contraire, les valeurs de pression indiquées dans le présent document sont des pressions
relatives (pression au-dessus de la pression atmosphérique).
v
NORME INTERNATIONALE ISO 14246:2022(F)
Bouteilles à gaz — Robinets de bouteilles à gaz — Essais de
fabrication et contrôles
1 Domaine d’application
Le présent document décrit les modes opératoires et les critères d’acceptation applicables aux essais
de fabrication et aux contrôles (parfois appelés «inspection initiale et essais») des robinets conçus et
soumis à des essais de type conformément à l’ISO 10297.
Le présent document s’applique:
a) aux robinets de bouteilles destinés à être montés sur des bouteilles à gaz transportables et
rechargeables;
b) aux vannes principales (à l’exception des robinets à boisseau sphérique) pour cadres de bouteilles;
c) aux robinets de bouteilles ou aux robinets principaux avec détendeur intégré (VIPR);
d) aux robinets de fûts à pression et de tubes.
NOTE Lorsqu’il n’y a pas de risque d’ambiguïté, les robinets de bouteilles, les vannes principales, les VIPR
et les robinets de fûts à pression et de tubes sont désignés par le terme générique «robinets» dans le présent
document.
Les principes de ces essais de fabrication et de ces contrôles peuvent être appliqués avantageusement à
des robinets de bouteilles ayant été soumis à des essais de type conformément à des Normes nationales
ou internationales autres que l’ISO 10297.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 10286, Bouteilles à gaz — Vocabulaire
ISO 10297, Bouteilles à gaz — Robinets de bouteilles — Spécifications et essais de type
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l'ISO 10286 ainsi que les suivants,
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/ .
3.1
pression de travail du robinet
p
w
pression stabilisée d’un gaz comprimé à une température de référence uniforme de 15 °C dans une
bouteille à gaz pleine à laquelle le robinet est destiné
Note 1 à l'article: Cet
...
