ISO 844:2014

NORME ISO
INTERNATIONALE 844
Sixième édition
2014-08-01
Plastiques alvéolaires rigides —
Détermination des caractéristiques de
compression
Rigid cellular plastics — Determination of compression properties
Numéro de référence
©
ISO 2014

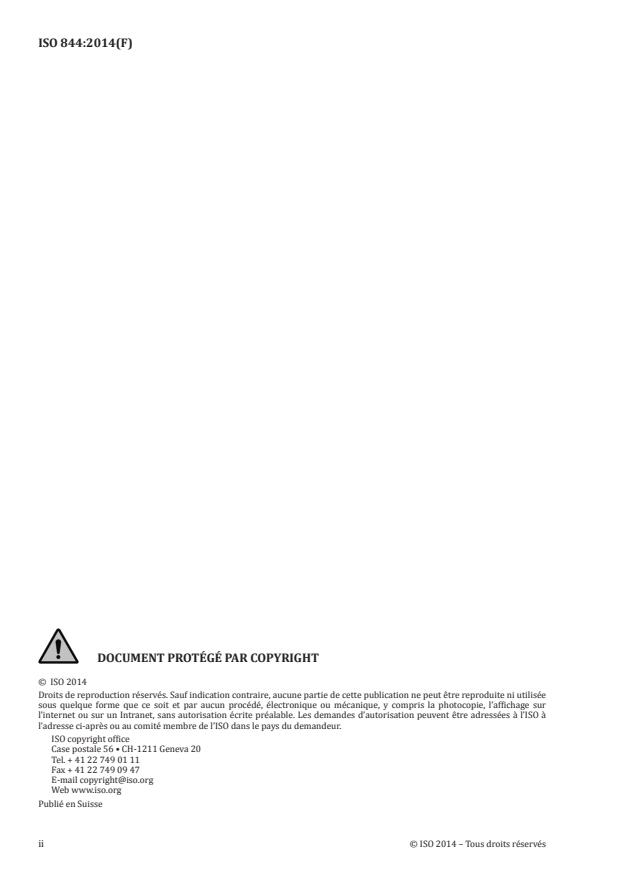

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles et termes abrégés . 2
5 Principe . 2
6 Appareillage . 3
6.1 Machine d’essai de compression . 3
6.2 Dispositifs de mesurage du déplacement et de la force . 3
6.3 Matériel de mesurage des dimensions des éprouvettes . 3
7 Éprouvettes . 3
7.1 Dimensions . 3
7.2 Préparation . 4
7.3 Nombre . 4
7.4 Conditionnement . 4
8 Mode opératoire. 4
9 Expression des résultats. 5
9.1 Généralités . 5
9.2 Résistance à la compression et déformation relative correspondante . 6
9.3 Contrainte en compression à 10 % de déformation relative . 7
9.4 Module d’élasticité en compression . 7
10 Fidélité . 8
11 Rapport d’essai . 8
Bibliographie .10

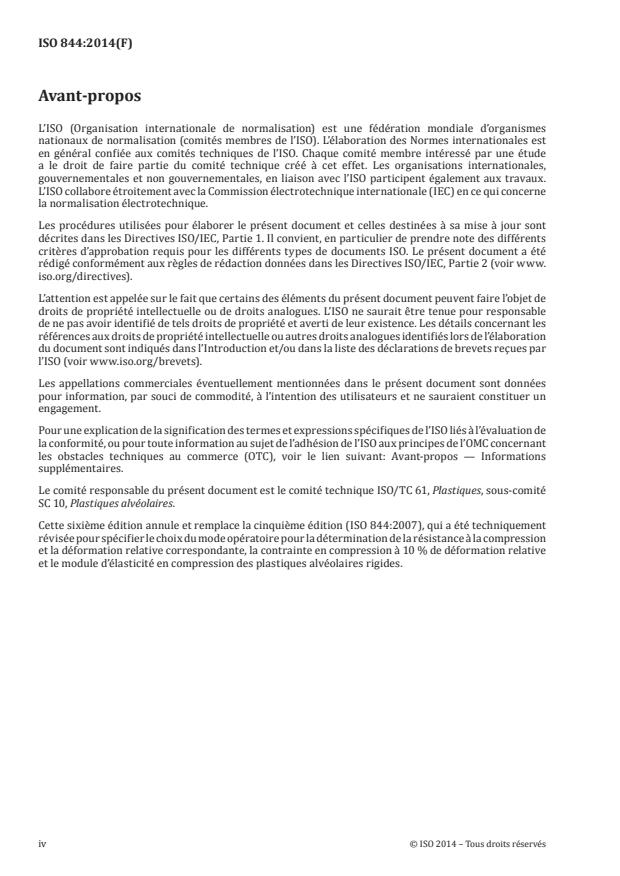

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité responsable du présent document est le comité technique ISO/TC 61, Plastiques, sous-comité
SC 10, Plastiques alvéolaires.
Cette sixième édition annule et remplace la cinquième édition (ISO 844:2007), qui a été techniquement
révisée pour spécifier le choix du mode opératoire pour la détermination de la résistance à la compression
et la déformation relative correspondante, la contrainte en compression à 10 % de déformation relative
et le module d’élasticité en compression des plastiques alvéolaires rigides.
iv © ISO 2014 – Tous droits réservés

NORME INTERNATIONALE ISO 844:2014(F)
Plastiques alvéolaires rigides — Détermination des
caractéristiques de compression
1 Domaine d’application
La présente Norme internationale spécifie une méthode de détermination
a) de la résistance à la compression et de la déformation relative correspondante,
ou
b) de la contrainte en compression à 10 % de déformation relative,
et
c) lorsque cela est souhaitable, du module de compression des plastiques alvéolaires rigides.
Il existe deux modes opératoires:
— le Mode opératoire A utilise le mouvement de la traverse pour la détermination des propriétés en
compression. Le Mode opératoire A est destiné à être utilisé lorsque la contrainte en compression à
10 % de déformation relative doit être déterminée.
— le Mode opératoire B utilise des dispositifs de mesure de la déformation fixés sur l’éprouvette
(extensomètre par contact) ou un dispositif similaire qui mesure directement la déformation de
l’éprouvette. Le Mode opératoire B est destiné à être utilisé lorsque le module en compression doit
être déterminé.
NOTE La résistance en compression (à la charge maximale) peut être déterminée par les Modes opératoires A
et B.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 1923, Plastiques et caoutchoucs alvéolaires — Détermination des dimensions linéaires
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
déformation relative
Ɛ
rapport de la diminution d’épaisseur (par rapport à sa valeur initiale) de l’éprouvette à son épaisseur
initiale (Mode opératoire A) ou longueur de référence de l’extensomètre (Mode opératoire B)
Note 1 à l’article: Elle est exprimée en pourcentage.
Note 2 à l’article: La déformation relative correspondant à σ est désignée par ε (voir 3.2)
m m
3.2
résistance à la compression
σ
m
rapport de la force maximale de compression F atteinte lorsque la déformation relative ε est < 10 %, à
m
l’aire initiale de la section transversale de l’éprouvette
3.3
contrainte en compression à 10 % de déformation relative
σ
rapport de la force de compression F à 10 % de déformation relative ε , à l’aire initiale de la section
10 10
transversale de l’éprouvette
3.4
module d’élasticité en compression
E
rapport de la contrainte en compression à la déformation relative correspondante en deçà de la limite
proportionnelle, c’est-à-dire quand la relation est linéaire
4 Symboles et termes abrégés
A aire initiale de la section transversale, en millimètres carrés
E module d’élasticité en compression, en mégapascals
F force correspondant à x (limite proportionnelle conventionnelle), en newtons
e e
F force maximale, en newtons
m
F force correspondant à 10 % de déformation relative, en newtons
h épaisseur initiale de l’éprouvette (Mode opératoire A) ou longueur de référence de l’extensomètre (Mode
opératoire B), en millimètres
ε déformation relative correspondant à la résistance à la compression, σ , en pourcentage
m m
σ résistance à la compression, en mégapascals
m
σ contrainte en compression à 10 % de déformation relative, en mégapascals
x déplacement correspondant à F dans la zone conventionnelle d’élasticité, en millimètres
e e
x déplacement correspondant à la force maximale, en millimètres
m
x déplacement correspondant à 10 % de déformation relative, en millimètres
5 Principe
Une force de compression est appliquée en direction axiale sur les faces d’une éprouvette.
La contrainte maximale supportée par l’éprouvette est calculée.
Si la valeur de la contrainte maximale correspond à une déformation relative inférieure à 10 %, elle
est notée comme étant la «résistance à la compression». Sinon, la contrainte en compression à 10 % de
déformation relative est calculée et sa valeur est notée comme étant la «contrainte en compression à
10 % de déformation relative».
2 © ISO 2014 – Tous droits réservés

6 Appareillage
6.1 Machine d’essai de compression
Utiliser une machine d’essai de compression appropriée à la gamme de force et de déplacement à mettre
en œuvre, munie de deux plateaux parallèles indéformables, de surface plane et polie, et de forme carrée
ou circulaire, dont le côté (ou le diamètre) est d’au moins 10 cm. L’u
...
