ISO 2471:2008

SLOVENSKI STANDARD
SIST ISO 2471:2011
01-maj-2011
3DSLUNDUWRQLQOHSHQND'RORþDQMHRSDFLWHWHVSDSLUQRSRGODJR0HWRGD
UD]SUãHQHRGVHYQRVWL
Paper and board -- Determination of opacity (paper backing) -- Diffuse reflectance
method
Papier et carton -- Détermination de l'opacité sur fond papier -- Méthode de réflexion en
lumière diffuse
Ta slovenski standard je istoveten z: ISO 2471:2008
ICS:
85.060 Papir, karton in lepenka Paper and board
SIST ISO 2471:2011 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 2471:2011

---------------------- Page: 2 ----------------------

SIST ISO 2471:2011

INTERNATIONAL ISO
STANDARD 2471
Fourth edition
2008-12-15


Paper and board — Determination of
opacity (paper backing) — Diffuse
reflectance method
Papier et carton — Détermination de l'opacité sur fond papier —
Méthode de réflexion en lumière diffuse





Reference number
ISO 2471:2008(E)
©
ISO 2008

---------------------- Page: 3 ----------------------

SIST ISO 2471:2011
ISO 2471:2008(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT


©  ISO 2008
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2008 – All rights reserved

---------------------- Page: 4 ----------------------

SIST ISO 2471:2011
ISO 2471:2008(E)
Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Terms and definitions .1
4 Principle.2
5 Apparatus.2
6 Sampling and conditioning .3
7 Preparation of test pieces.3
8 Procedure.3
9 Calculation of results.4
10 Precision.4
11 Test report.5
Annex A (normative) Spectral characteristics of reflectometers for measuring luminance factor.6
Bibliography.8

© ISO 2008 – All rights reserved iii

---------------------- Page: 5 ----------------------

SIST ISO 2471:2011
ISO 2471:2008(E)

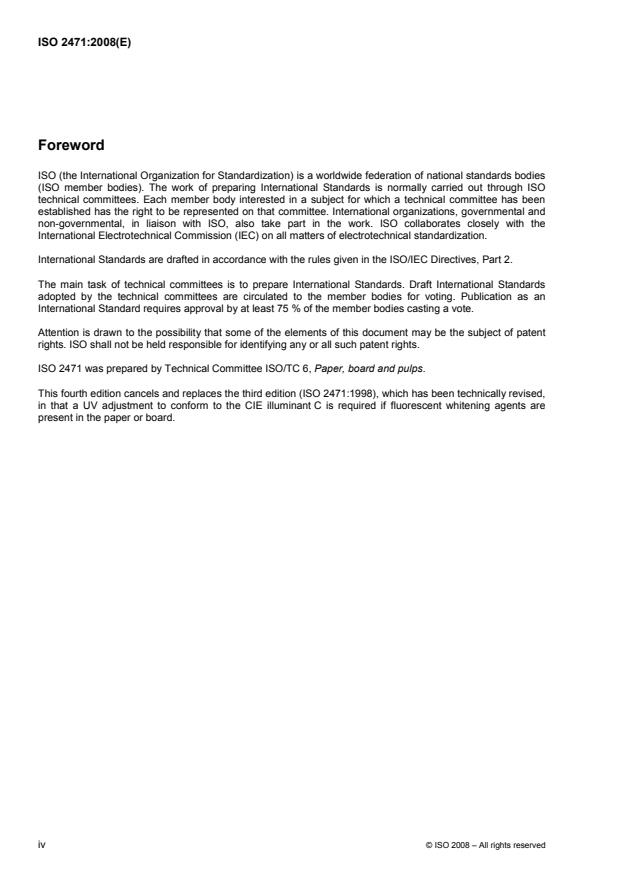

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 2471 was prepared by Technical Committee ISO/TC 6, Paper, board and pulps.
This fourth edition cancels and replaces the third edition (ISO 2471:1998), which has been technically revised,
in that a UV adjustment to conform to the CIE illuminant C is required if fluorescent whitening agents are
present in the paper or board.
iv © ISO 2008 – All rights reserved

---------------------- Page: 6 ----------------------

SIST ISO 2471:2011
ISO 2471:2008(E)
Introduction
The opacity value depends on the principle used for its evaluation, and a method should be chosen which
most closely relates to the interpretation to be placed upon the results. The method described in this
International Standard is applicable when it is desired to measure that property of a paper which governs the
extent to which one sheet visually obscures printed matter on underlying sheets of similar paper. It should not
be confused with methods based on the reduction in a standard contrast by interposition of the paper, opacity
(white backing), formerly known as contrast ratio, nor with the assessment of the amount and condition of light
penetrating a sheet (transparency or translucency).
The calculation of opacity requires luminance-factor data obtained by measurement under specified conditions.
The luminance factor depends on the conditions of measurement, and particularly on the spectral and
geometric characteristics of the instrument used for its determination. This International Standard should
therefore be read in conjunction with ISO 2469.

© ISO 2008 – All rights reserved v

---------------------- Page: 7 ----------------------

SIST ISO 2471:2011

---------------------- Page: 8 ----------------------

SIST ISO 2471:2011
INTERNATIONAL STANDARD ISO 2471:2008(E)

Paper and board — Determination of opacity (paper backing) —
Diffuse reflectance method
1 Scope
This International Standard specifies a method for the determination of the opacity (paper backing) of paper
by diffuse reflectance.
It can be used to determine the opacity of papers or boards which contain fluorescent whitening agents,
provided the UV content of the radiation incident on the test piece has been adjusted to conform to that in the
CIE illuminant C using a fluorescent reference standard provided by an ISO/TC 6 authorized laboratory as
described in ISO 2470-1.
This International Standard is not applicable to coloured papers or boards which incorporate fluorescent dyes
or pigments.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 2469, Paper, board and pulps — Measurement of diffuse radiance factor
ISO 2470-1, Paper, board and pulps — Measurement of diffuse blue reflectance factor — Part 1: Indoor
daylight conditions (ISO brightness)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
reflectance factor
R
ratio of the radiation reflected by a surface element of a body in the direction delimited by a given cone with its
apex at the surface element to that reflected by the perfect reflecting diffuser under the same conditions of
irradiation
NOTE The ratio is often expressed as a percentage.
© ISO 2008 – All rights reserved 1

---------------------- Page: 9 ----------------------

SIST ISO 2471:2011
ISO 2471:2008(E)
3.2
luminance factor (C)
luminous reflectance factor
Y(C/2°)-value
R
y
reflectance factor or radiance factor defined with reference to the CIE illuminant C and the visual efficiency
function V(λ)
NOTE 1 The visual efficiency function describes the sensitivity of the eye to light, so that the luminance factor (C)
corresponds to the attribute of visual perception of the reflecting surface.
NOTE 2 For computational purposes, the V(λ) function is identical with the CIE 1931 colour-matching function y λ .
()
NOTE 3 The luminance factor (C) is also known as the Y(C/2°)-value. In previous editions of this International Standard
it was referred to as the luminous reflectance factor.
3.3
single-sheet luminance factor (C)
R
0
luminance factor (C) of a single sheet of paper with a black cavity as backing
3.4
intrinsic luminance factor (C)
R
∞
luminance factor (C) of a layer or pad of material thick enough to be opaque, i.e. such that increasing the
thickness of the pad by doubling the number of sheets results in no change in the measured reflectance factor
3.5
opacity (paper backing)
ratio of the single-sheet luminance factor (C), R , to the intrinsic luminance factor (C), R , of the same sample
0 ∞
NOTE Opacity is expressed as a percentage.
4 Principle
The luminance factor of a single sheet of the paper over a black cavity and the intrinsic luminance facto
...

NORME ISO
INTERNATIONALE 2471
Quatrième édition
2008-12-15



Papier et carton — Détermination de
l'opacité sur fond papier — Méthode de
réflexion en lumière diffuse
Paper and board — Determination of opacity (paper backing) — Diffuse
reflectance method





Numéro de référence
ISO 2471:2008(F)
©
ISO 2008

---------------------- Page: 1 ----------------------
ISO 2471:2008(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2008
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2008 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 2471:2008(F)
Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives.1
3 Termes et définitions .1
4 Principe.2
5 Appareillage .2
6 Échantillonnage et conditionnement .3
7 Préparation des éprouvettes.3
8 Mode opératoire.4
9 Expression des résultats.4
10 Fidélité .4
11 Rapport d'essai.5
Annexe A (normative) Caractéristiques spectrales des réflectomètres pour le mesurage du
facteur de luminance.6
Bibliographie.8

© ISO 2008 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 2471:2008(F)

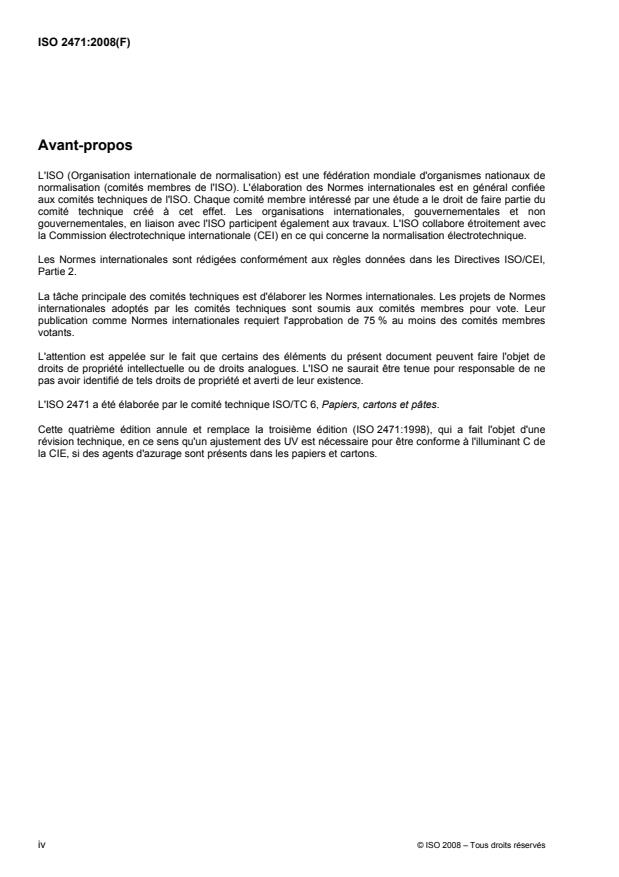

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 2471 a été élaborée par le comité technique ISO/TC 6, Papiers, cartons et pâtes.
Cette quatrième édition annule et remplace la troisième édition (ISO 2471:1998), qui a fait l'objet d'une
révision technique, en ce sens qu'un ajustement des UV est nécessaire pour être conforme à l'illuminant C de
la CIE, si des agents d'azurage sont présents dans les papiers et cartons.
iv © ISO 2008 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 2471:2008(F)
Introduction
La valeur de l'opacité dépend du principe utilisé pour la mesurer, c'est pourquoi il convient de choisir une
méthode en liaison aussi étroite que possible avec l'interprétation qui sera faite des résultats. La méthode
décrite dans la présente Norme internationale est applicable lorsqu'on désire mesurer cette propriété d'un
papier, qui détermine le degré selon lequel une feuille masque ce qui est imprimé sur les feuilles
sous-jacentes du même papier. Il convient de ne pas la confondre avec des méthodes basées sur la réduction
d'un contraste conventionnel par l'interposition du papier, ou opacité sur fond blanc, autrefois appelée rapport
de contraste, ni avec l'évaluation de la proportion et de l'état de la lumière traversant une feuille (transparence
ou translucidité).
Le calcul de l'opacité nécessite des valeurs de facteur de luminance déterminées, obtenues par mesurage
dans des conditions spécifiées. Le facteur de luminance dépend des conditions de mesurage, en particulier
des caractéristiques spectrales et géométriques de l'appareil utilisé pour sa détermination. Il convient donc de
lire la présente Norme internationale conjointement avec l'ISO 2469.

© ISO 2008 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 2471:2008(F)

Papier et carton — Détermination de l'opacité sur fond papier —
Méthode de réflexion en lumière diffuse
1 Domaine d'application
La présente Norme internationale spécifie une méthode de détermination de l'opacité sur fond papier par
réflexion en lumière diffuse.
Elle peut être utilisée pour déterminer l'opacité de papiers ou de cartons contenant des agents d'azurage
fluorescents, à condition que le réglage de la teneur en UV du rayonnement incident sur l'éprouvette soit
ajustée de manière à être conforme à celle de l'illuminant C de la CIE, à l'aide d'un étalon de référence
fluorescent fourni par un laboratoire agréé par l'ISO/TC 6, tel que décrit dans l'ISO 2470-1.
La présente Norme internationale ne s'applique pas aux papiers ou aux cartons colorés comprenant des
colorants ou des pigments fluorescents.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 2469, Papier, carton et pâtes — Mesurage du facteur de luminance énergétique diffuse
ISO 2470-1, Papier, carton et pâtes — Mesurage du facteur de réflectance diffuse dans le bleu — Partie 1:
Conditions d'éclairage intérieur de jour (degré de blancheur ISO)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
facteur de réflectance
R
rapport du rayonnement réfléchi par un élément de surface d'un corps, dans la direction délimitée par un cône
donné dont le sommet se trouve au niveau de l'élément de surface, au rayonnement réfléchi par le diffuseur
parfait par réflexion dans les mêmes conditions de rayonnement
NOTE Ce facteur est souvent exprimé sous forme de pourcentage.
© ISO 2008 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 2471:2008(F)
3.2
facteur de luminance (C)
facteur de réflectance lumineuse
valeur Y(C/2°)
R
y
facteur de réflectance ou facteur de luminance énergétique défini par rapport à l'illuminant C de la CIE et à la
fonction d'efficacité visuelle V(λ)
NOTE 1 La fonction d'efficacité visuelle décrit la sensibilité de l'œil à la lumière, de sorte que le facteur de
luminance (C) corresponde à l'attribut de la perception visuelle de la surface réfléchissante.
NOTE 2 À des fins de calcul, la fonction V(λ) est identique à la fonction colorimétrique y λ de la CIE 1931.
()
NOTE 3 Le facteur de luminance (C) est également connu comme la valeur Y(C/2°). Dans les éditions précédentes de
la présente Norme internationale, il était appelé facteur de réflectance lumineuse.
3.3
facteur de luminance (C) d'une feuille unique
R
0
facteur de luminance (C) d'une feuille unique de papier posée sur un fond noir
3.4
facteur de luminance intrinsèque (C)
R
∞
facteur de luminance (C) d'une couche de matériau ou d'une liasse suffisamment épaisse pour être opaque,
c'est-à-dire telle que l'augmentation de l'épaisseur de la liasse en doublant le nombre de feuilles la constituant
n'engendre aucune modification du facteur de réflectance mesuré
3.5
opacité sur fond papier
rapport du facteur de luminance (C) de feuille unique, R , au facteur de luminance (C) intrinsèque, R , du
0 ∞
même échantillon
NOTE L'opacité s'exprime en pourcentage.
4 Principe
Le facteur de luminance d'une feuille unique de papier posée sur un fond noir et le facteur de luminance
intrinsèque du papier sont déterminés. L'opacité est calculée comme étant le rapport de ces deux valeurs.
5 Appareillage
5.1 Réflectomètre.
5.1.1 Réflectomètre, ayant les caractéristiques géométriques, spectrales et photométriques décrites dans
l'ISO 2469, étalonné conformément aux dispositions de l'ISO 2469 et équipé pour le mesurage du facteur de
luminance (C).
Les matériaux à mesurer étant susceptibles de contenir des agents d'azurage fluorescents, le réflectomètre
doit être équipé d'une source de rayonnement avec un contrôle adéquat de la teneur en UV, réglée sur une
condition d'UV correspondant à l'illuminant C à l'aide d'un étalon de référence, tel q
...
