ISO 132:2005

NORME ISO
INTERNATIONALE 132
Quatrième édition
2005-10-15
Version corrigée
2006-12-15

Caoutchouc vulcanisé ou
thermoplastique — Détermination de la
résistance au développement d'une
craquelure (De Mattia)
Rubber, vulcanized or thermoplastic — Determination of flex cracking
and crack growth (De Mattia)




Numéro de référence
ISO 132:2005(F)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 132:2005(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2005 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 132:2005(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Appareillage . 1
4 Éprouvettes . 2
4.1 Forme, dimensions et préparation. 2
4.2 Préparation des éprouvettes pour le mesurage du développement de la craquelure . 3
4.3 Délai entre vulcanisation et essai . 4
4.4 Conditionnement . 4
4.5 Nombre d'éprouvettes. 4
5 Conditions d'essai . 4
5.1 Température . 4
5.2 Humidité. 4
6 Mode opératoire . 5
6.1 Généralités . 5
6.2 Détermination de la craquelure par flexion. 6
6.3 Détermination de la propagation de la craquelure. 6
7 Expression des résultats . 6
7.1 Détermination du craquelage par flexion. 6
7.2 Détermination de la propagation de craquelure. 7
8 Fidélité . 7
9 Rapport d'essai . 8

© ISO 2005 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 132:2005(F)

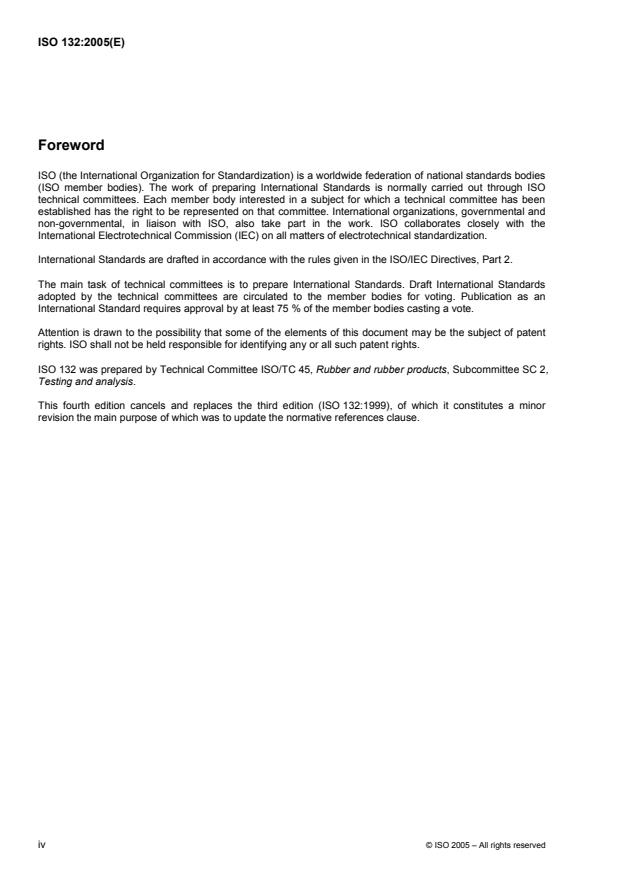

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 132 a été élaborée par le comité technique ISO/TC 45, Élastomères et produits à base d'élastomères,
sous-comité SC 2, Essais et analyses.
Cette quatrième édition annule et remplace la troisième édition (ISO 132:1999), dont elle constitue une
révision mineure afin de mettre à jour les références normatives.
La présente version corrigée inclut des corrections de nature rédactionnelle dans
⎯ l'Introduction, page v;
⎯ l'Article 1, Domaine d'application, page 1;
⎯ l'Article 3, Appareillage, paragraphe 3.1, page 1 et 2;
⎯ l'Article 4, Éprouvettes, paragraphes 4.1 et 4.2, page 3;
⎯ l'Article 5, Conditions d'essai, paragraphe 5.1, page 4;
⎯ l'Article 7, Expression des résultats, paragraphe 7.1, pages 6 et 7;
⎯ l'Article 9, Rapport d'essai, alinéa d) i), page 8.
iv © ISO 2005 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 132:2005(F)
Introduction
Des pliages ou flexions répétées sur un caoutchouc provoquent le développement de craquelures sur la partie
de la surface en tension pendant l'opération ou, si cette partie de la surface contient une craquelure,
provoquent la propagation de cette dernière dans une direction perpendiculaire à celle de l'effort. Certains
vulcanisats de faible dureté, en particulier ceux préparés à base de caoutchouc styrène-butadiène, présentent
une résistance nette à l'apparition de craquelures, mais ces vulcanisats peuvent faire preuve d'une faible
résistance à la propagation de ces craquelures. Il est donc important de mesurer la résistance à la formation
d'une craquelure par flexion et la résistance à sa propagation.
La méthode est adaptée aux caoutchoucs dont les propriétés de contrainte-déformation sont raisonnablement
stables, au moins après une période de cyclage, et qui ne font pas preuve d'un assouplissement excessif à
l'effort ou d'un comportement visqueux trop important. Il convient de considérer avec précaution les résultats
obtenus avec certains caoutchoucs thermoplastiques si l'allongement au seuil d'écoulement est inférieur à la
déformation maximale imposée lors de l'essai ou proche de cette valeur.

© ISO 2005 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 132:2005(F)

Caoutchouc vulcanisé ou thermoplastique — Détermination de
la résistance au développement d'une craquelure (De Mattia)
AVERTISSEMENT — Il convient que l'utilisateur de la présente Norme internationale connaisse bien
les pratiques courantes de laboratoire. La présente norme n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur de la
présente norme d'établir des pratiques appropriées en matière d'hygiène et de sécurité, et de
s'assurer de la conformité à la réglementation nationale en vigueur.
1 Domaine d'application
La présente Norme internationale spécifie une méthode d'essai destinée à comparer la résistance des
caoutchoucs à la formation et à la propagation de craquelures, lorsqu'ils sont soumis à des flexions répétées
sur une machine du type De Mattia. Pour vérifier la résistance à la propagation des craquelures, une incision
est pratiquée sur l'éprouvette en vue de créer une amorce de rupture.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3 Appareillage
3.1 Machine du type De Mattia, dont les caractéristiques essentielles sont les suivantes:
Des parties fixes, munies de mâchoires destinées à maintenir une extrémité de chaque éprouvette en position
fixe, et des parties identiques mais animées d'un mouvement alternatif, pour le maintien de l'autre extrémité
+0,5
de chaque éprouvette. La course est de 57 mm et telle que la distance maximale entre chaque jeu de
0
+1
mâchoires opposée est de 75 mm (voir Figure 1).
0
Les parties animées d'un mouvement alternatif sont disposées de façon que leur mouvement soit rectiligne,
dans la même direction et dans le même plan que l'axe commun central de chaque paire de mâchoires
opposées. Les plans des surfaces de fixation de chaque paire de mâchoires opposées restent parallèles
pendant le mouvement.
L'excentrique qui actionne les parties à mouvement alternatif est entraîné par un moteur à vitesse constante,
permettant d'obtenir une fréquence de 5,00 Hz ± 0,17 Hz et ayant une puissance suffisante pour permettre
l'essai simultané d'au moins six éprouvettes et, de préférence, de douze. Les mâchoires maintiennent les
éprouvettes fermement, sans compression excessive, et permettent un ajustement individuel pour assurer
une insertion correcte des éprouvettes.
© ISO 2005 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 132:2005(F)
Dimensions en millimètres

Légende
1 mâchoire supérieure
2 mâchoire inférieure
a
Course.
Figure 1 — Machine du type De Mattia
Il est indiqué de disposer les éprouvettes en deux groupes d'égale importance, un groupe étant en position de
flexion pendant que l'autre est en position de repos, réduisant ainsi les vibrations de la machine.
Pour les essais à température élevée ou inférieure à l'ambiante, la machine peut être placée dans une
chambre munie d'une régulation de température à ± 2 °C près du centre de l'éprouvette, obtenue, si
nécessaire, par circulation d'air.
3.2 Outil de perçage et dispositif de serrage adapté, pour le perçage des éprouvettes (voir 4.2).
4 Éprouvettes
4.1 Forme, dimensions e
...
