Standards Content (Sample)
INTERNATIONAL
Is0
STANDARD 11204
First edition
1995-I 2-l 5
Acoustics - Noise emitted by machinery
and equipment - Measurement of
emission sound pressure levels at a work
station and at other specified positions -
Method requiring environmental
corrections
Acoustique - Bruit 6mis par /es machines et gquipements - Mesurage
des niveaux de pression acoustique d ’kmission au poste de travail et en
d ’autres positions spGcifi6es - Mgthode nbessitant des corrections
d ‘environnemen t
Reference number
IS0 11204:1995(E)
---------------------- Page: 1 ----------------------
IS0 11204:1995(E)

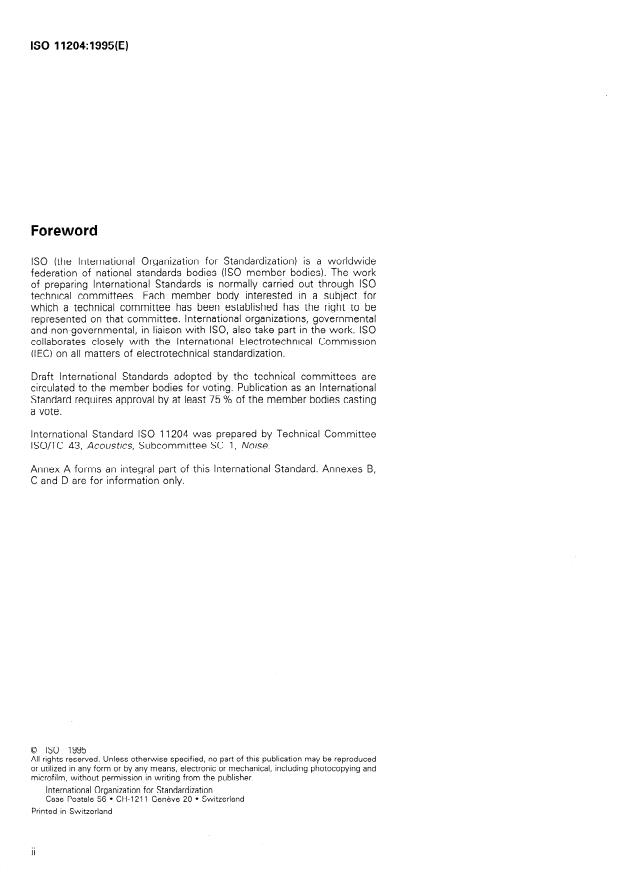

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 11204 was prepared by Technical Committee
lSO/TC 43, Acoustics, Subcommittee SC 1, Noise.
Annex A forms an integral part of this International Standard. Annexes B,
C and D are for information only.
.
0 IS0 1995
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization
for Standardization
Case Postale 56 l CH-121 1 Geneve 20 l Switzer 4and
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
0 IS0 IS0 11204:1995(E)
Introduction
0.1 This International Standard specifies a method for measuring the
emission sound pressure levels at a work station and at other specified
positions in the vicinity of a machine or piece of equipment. The method
specified in this International Standard follows the method specified in
IS0 11201 (engineering method), except for the following:
measurements are permitted in situ; and
a)
b) a method is specified for determining a local environmental correction
which yields results approximating those obtained in a free field over
a reflecting plane. This correction is used to derive the emission sound
pressure levels at specified positions, including work stations. If this
correction is less than the specified value, the results meet the engi-
neering grade of accuracy, but otherwise they meet the survey grade.
0.2 This International Standard is one of a series (IS0 11200 to
IS0 11204) which specifies various methods for determining the noise
emissions of a piece of machinery or equipment, or a sub-assembly of
such equipment (machine under test). IS0 11200 gives guidance on the
choice of the method to be used to determine the emission sound
pressure levels of machinery and equipment. It also gives details of Inter-
national Standards giving methods for the determination of sound power
levels.
III
---------------------- Page: 3 ----------------------
This page intentionally left blank
---------------------- Page: 4 ----------------------
IS0 11204:1995(E)
INTERNATIONAL STANDARD 0 IS0
Acoustics - Noise emitted by machinery and
Measurement of emission sound
equipment -
pressure levels at a work station and at other specified
- Method requiring environmental
positions
corrections
fied positions may be located in the vicinity of an
1 Scope
attended or unattended machine. Such positions are
sometimes referred to as bystander positions.
1.1 General
This International Standard specifies requirements on
the test environment. Instructions are given for the
This International Standard specifies a method for
installation and operation of the machine under test
measuring the emission sound pressure levels of
and for the choice of microphone positions for the
machinery and equipment, at a work station and at
work station and for other specified positions. The
other specified positions nearby, in any environment
purpose of the measurements is to permit compar-
which meets certain qualification requirements.
ison of the performance of different units of a given
family of machinery or equipment, under defined en-
Emission sound pressure levels are measured as A-
vironmental conditions and standardized mounting
weighted and, if required, C-weighted peak, and in
and operating conditions. The data obtained may also
frequency bands.
be used for the declaration and verification of emis-
sion sound pressure levels as specified in IS0 4871.
NOTE 1 The contents of this and related International
Standards are summarized in table 1 of IS0 11 ZOO:1 995.
NOTE 2 At any given position in relation to a particular
machine, and for given mounting and operating conditions,
A method is given for determining a local environ-
the emission sound pressure levels determined by the
mental correction (the acceptable maximum value of
method of this International Standard will in general be
which is specified) to be applied to the measured
lower than the directly measured sound pressure levels for
sound pressure levels to exclude the effects of re-
the same machine in the typical workroom where it is used.
flections from reflecting surfaces other than the plane
This is due to reverberation and the contributions of other
on which the machinery or equipment is placed. This
machines. A method of calculating the sound pressure lev-
correction is based upon the mean sound pressure els in the vicinity of a machine operating alone in a
workroom is given in IS0 11690-3. Commonly observed
level on a measurement surface, the sound pressure
differences are 1 dB to 5 dB, but in extreme cases the dif-
level measured at a specified position, and either an
ference may be even greater.
environmental indicator or the equivalent absorption
area of the test room. The grade of accuracy of the
measurements (engineering or survey) depends upon
the vaule of the local environmental correction.
1.2 Types of noise and noise sources
A work station is occupied by an operator. It may be
located in open space in the room where the source The method specified in this International Standard is
operates, or in a cab fixed to the source, or in an en- applicable to all types of machinery, both moving and
closure remote from the source. One or more speci- stationary, for indoor or outdoor use.
---------------------- Page: 5 ----------------------
0 IS0
IS0 11204:1995(E)
The method is applicable to machines of all sizes, and
2 Normative references
to all types of noise as defined in IS0 2204 and
IS0 12001. The following standards contain provisions which,
through reference in this text, constitute provisions
of this International Standard. At the time of publi-
1.3 Test environment
cation, the editions indicated were valid. All standards
are subject to revision, and parties to agreements
The method is applicable to an indoor or outdoor en-
based on this International Standard are encouraged
vironment with one or more reflecting planes present,
to investigate the possibility of applying the most re-
meeting specified requirements.
cent editions of the standards indicated below.
Members of IEC and IS0 maintain registers of cur-
rently valid International Standards.
1.4 Specified positions
IS0 2204: 1979, Acoustics - Guide to Inter-national
This International Standard is applicable to work
Standards on the measurement of airborne acoustical
stations and other specified positions where emission
noise and evaluation of its effects on human beings.
sound pressure levels are to be measured.
IS0 3744:1994, Acoustics - Determination of sound
Examples of appropriate positions where measure-
power- levels of noise sources using sound pressure
ments may be made include the following:
- Engineering method in an essentially free field over-
a) work station located in the vicinity of the machine a reflecting plane.
under test; this is the case for many industrial
IS0 3746: 1995, Acoustics - Determination of sound
machines and domestic appliances;
power levels of noise sources using sound pressure
b) work station within a cab which is an integral part - Survey method using an enveloping measurement
of the machine under test; this is the case for surface over a reflecting plane.
many industrial trucks and earth-moving ma-
IS0 11200: 1995, Acoustics - Noise emitted by ma-
chines;
chinery and equipment - Guidelines for the use of
c) work station within a partial or total enclosure (or basic standards for the determina Con of emission
behind a screen) supplied by the manufacturer as sound pressure levels at a work station and at other
specified positions.
an integral part of the machinery or equipment;
d) work station partially or totally enclosed by the IS0 12001: -‘1, Acoustics - Noise emitted by ma-
machine under test; this situation may be en- chinery and equipment - Rules for the drafting and
countered with some large industrial machines; presentation of a noise test code.
e) bystander positions occupied by individuals not EC 651 :I 979, Sound level meter-s.
responsible for the operation of the machine
EC 804: 1985, Integrating-averaging sound level
under test, but who may be in its immediate vi-
ne tefs.
cinity, either occasionally or continuously;
EC 942: 1988, Sound calibrator-s.
f) other specified positions, not necessarily work
stations or bystander positions.
IEC 1260: -2), Electroacoustl ’cs - Octave-band and
The work station may also lie on a specified path fractional-octave-band filters.
along which an operator moves (see 11.4).
3 Definitions
15 . Measurement uncertainty
For the purposes of this International Standard, the
While it is not possible to give universal values for the
following definitions apply. More detailed definitions
standard deviation of reproducibility of emission
may be found in noise test codes for specific types
sound pressure levels at work stations, guidance is
of machinery and equipment.
given in clause 4.
1) To be published.
2) To be published. (Revision of IEC 225:1966)
2
---------------------- Page: 6 ----------------------
IS0 11204:1995(E)
0 IS0
3.1 emission: Airborne sound radiated by a well- ated to LpA. LpAeqT shall be measured with an instru-
ment which complies with the requirements of
defined noise source (e.g. the machine under test).
IEC 804.
Noise emission descriptors may be incorporated
NOTE 3
in a product label and/or product specification. The basic NOTES
noise emission descriptors are the sound power level of the
source itself and the emission sound pressure levels at a 5 In general, the subscripts eq and T are omitted since
time-averaged emission sound pressure levels are necess-
work station and/or at other specified positions (if any) in the
arily determined over a certain measurement time interval.
vicinity of the source.
6 Equation (1) is identical to that for the familiar IS0 en-
3.2 emission sound pressure, p: The sound press-
vironmental noise descriptor “equivalent continuous sound
ure, at a specified position near a noise source, when pressure level” defined in IS0 1996-1. However, the emis-
sion quantity defined above is used to characterize the noise
the source is in operation under specified operating
emitted by a machine under test and assumes that stan-
and mounting conditions on a reflecting plane surface,
dardized measurement and operating conditions as well as
excluding the effects of background noise as well as
a controlled acoustical environment are used for the
the effects of reflections other than those from the
measurements.
plane or planes permitted for the purpose of the test.
It is expressed in pascals.
3.3.2 peak emission sound pressure level, L!, peak:
I
The highest instantaneous value of the emission
3.3 emission sound pressure level, Lp: Ten times
sound pressure level determined over an operational
the logarithm to the base IO of the ratio of the square
cycle. It is expressed in decibels.
of the emission sound pressure, p* t), to the square
1
of the reference sound pressure, po, measured with
3.3.3 single-event emission sound pressure level,
a particular time weighting and a particular frequency
L p ,s: Time-integrated emission sound pressure level
weighting, selected from those defined in IEC 651. It
of ’an isolated single sound event of specified duration
is expressed in decibels. The reference sound press-
T (or specified measurement time T) normalized to
ure is 20 PPa.
To=1 s.
NOTE 4 Examples include:
It is expressed in decibels and is given by the follow-
- maximum A-weighted emission sound pressure level ing equation:
with time-weighting F: LpAFmax;
2
P (4
L pls= IO Ig +lT ,dt dB . . .
(2)
emission sound pressure level: I
- C-weighted peak
O O PO
L
pC,peak-
+lOlg 2 dB
= LpeqT
The emission sound pressure level shall be deter-
TO
mined at a specified position in accordance with either
a test code for a specific family of machines or, if no
NOTE 7 The above equation is identical to that for the
test code exists, a method that complies with the
familiar IS0 environmental noise descriptor “sound expo-
sure level ”. However, the emission quantity defined above
IS0 11200 series.
is used to characterize a noise source and assumes that a
controlled environment is used for the measurements.
3.3.1 time-averaged emission sound pressure
level, LpeqT: Emission sound pressure level of a con-
3.4 impulsive noise index (impulsiveness): Quan-
tinuous steady sound that, within a measurement
tity by means of which the noise emitted by a source
time interval, T, has the same mean square sound
can be characterized as “impulsive ”. (See annex C.)
pressure as a sound under consideration which varies
It is expressed in decibels.
with time.
It is expressed in decibels and is given by the follow-
3.5 free field over a reflecting plane: Sound field
ing equation: in a homogeneous, isotropic medium in the half space
above an infinite, rigid plane surface on which the
2
machine under test is located.
P (4
ldt dB . . .
L
(1)
peqT= lo lgGIT
O PO
3.6 work station; operator ’s position: Position in
A-weighted time-averaged emission sound pressure
the vicinity of the machine under test which is in-
levels are denoted by L,,AeqT, which is usually abbrevi- tended for the operator.
3
---------------------- Page: 7 ----------------------
0 IS0
IS0 11204:1995(E)
3.16 environmental indicator, K2: A term to ac-
3.7 operator: Individual whose work station is in the
count for the influence of reflected or absorbed sound
vicinity of a machine and who is performing a work
task associated with that machine. on the surface sound pressure level: K2 is frequency
dependent and is expressed in decibels. In the case
of A-weighting, it is denoted KzA (see the IS0 3740
3.8 specified position: Position defined in relation
series).
to a machine, including, but not limited to, an operat-
or’s position. The position can be a single, fixed point,
3.17 local environmental correction, KS: A cor-
or a combination of points along a path or on a surface
rection term to account for the influence of reflected
located at a specified distance from the machine, as
sound on the emission sound pressure level at a
described in the relevant noise test code, if any exists.
specified position (e.g. a work station) for the machine
NOTE 8 Positions located in the vicinity of a work station, under test. K3 is dependent upon both frequency and
or in the vicinity of an unattended machine, may be ident-
position and is expressed in decibels. In the case of
ified as “bystander positions ”.
A-weighting, it is denoted I&.
3.9 operational period: Interval of time during
which a specified process is accomplished by the 4 Measurement uncertainty
machine under test (e.g. for a dishwasher when
washing or rinsing or drying). A single value of an emission sound pressure level of
a noise source determined in accordance with the
method specified in this International Standard is likely
3.10 operational cycle: Specific sequence of oper-
to differ from the true value at a fixed position by an
ational periods occurring while the machine under test
amount within the range of the measurement uncer-
performs a complete work cycle. Each operational
tainty. The uncertainty in measurements of emission
period is associated with a specific process that may
sound pressure levels arises from several factors
occur only once, or may be repeated, during the
which affect the results, some associated with en-
operational cycle (e.g. for a dishwasher when washing
vironmental conditions in the measurement room and
and rinsing and drying).
others with experimental techniques.
3.11 measurement time interval: Portion or a
The measurement uncertainty depends on the stan-
multiple of an operational period or operational cycle
dard deviation of reproducibility and on the degree of
for which the emission sound pressure level is deter-
confidence that is desired. Extensive measurement
mined or over which the maximum emission sound
data are necessary in order to establish standard de-
pressure level is searched for.
viations of reproducibility of emission sound pressure
levels at individual positions and, in any case, these
3.12 time history: Continuous recording of the
standard deviations are likely to vary considerably be-
emission sound pressure level, as a function of time,
tween the many different types of machinery and
which is obtained during one or more operational pe-
equipment to which this International Standard is ap-
riods of an operational cycle.
plicable. It is therefore not possible to provide infor-
mation which is universally applicable, and reference
3.13 background noise: The noise from all sources
can only be made to noise test codes for relevant data
other than the machine under test.
on individual types of noise source.
NOTE 9 Background noise may include contributions
The method described in this International Standard
from airborne sound, structure-borne vibration, and elec-
yields different degrees of accuracy depending upon
trical noise in instrumentation.
the specified position and the related local environ-
mental correction. If I&A is less than or equal to
3.14 background noise level: The sound pressure
2 dB, the degree of accuracy is that of an engineering
level measured when the machine under test is not
method. If KS* is greater than 2 dB, but less than or
operating. It is expressed in decibels.
equal to 7 dB, the degree of accuracy is that of a
survey method. The accuracy is position dependent.
3.15 background noise correction, K,: A correction
term to account for the influence of background noise A value of the standard deviation of reproducibility
on the emission sound pressure level at the specified equal to or less than 2,5 dB (excluding variations in
operating and mounting conditions) for engineering
positions of the machine under test. K, is frequency
dependent and is expressed in decibels. The cor- grade measurements, and equal to or less than 5 dB
rection in the case of A-weighting, I&, is to be de- for survey grade measurements can be expected for
termined from A-weighted measured values. the A-weighted emission sound pressure level of a
4
---------------------- Page: 8 ----------------------
IS0 11204:1995(E)
0 IS0
source which emits noise with a relatively “flat” 6.3 Enclosed work station positions
spectrum in the frequency range 100 Hz to
When the operator is located in an enclosed cab or in
IO 000 Hz. The given value for the standard deviation
an enclosure remote from the machine under test, the
of reproducibility is a maximum value, but for a well-
cab or enclosure is regarded as an integral part of the
defined family of machines, it may be smaller. For
machine under test and, consequently, sound re-
example, for one family of woodworking machines, it
flections inside the cab or enclosure are considered
has been shown that the standard deviation of
contributions to the emission sound pressure level.
reproducibility is equal to I,0 dB.
No environmental corrections are permitted.
5 Instrumentation
During noise emission measurements, doors and
windows of the cabin or enclosure shall be open or
The instrumentation system, including the micro-
closed as defined in the noise test code for the ma-
phone and cable, shall meet the requirements for a
chinery or equipment being measured.
class 1 instrument specified in IEC 651 or, in the case
of integrating-averaging sound level meters, in
NOTE 10 Because of the instrumentation and back-
IEC 804.
ground noise level requirements of this International Stan-
dard, the measurements will comply with engineering grade
For measurements in octave or one-third-octave
requirements and accuracy (see IS0 11201).
bands, the filters shall meet the requirements of
IEC 1260.
If the work station or bystander ’s position of the ma-
chine is located inside a cab or a cabin, an additional
Before and after each series of measurements, a
“conventional” work station or bystander ’s position
sound calibrator with an accuracy of + 0,3 dB (class
outside the cab or cabin (e.g. for maintenance) in the
1 as specified in IEC 942) shall be applied to the
vicinity of machine under test shall be specified in the
microphone to verify the calibration of the entire
noise test code.
measuring system at one or more frequencies over
the frequency range of interest.
6.4 Criterion for background noise
The compliance of the calibrator with the require-
ments of IEC 942 shall be verified once a year. The
At the microphone position(s), the background noise
compliance of the instrumentation system with the
(including wind noise at the microphone) measured
of IEC 651 (or, in the case of
requirements
as a weighted sound pressure level or in each of the
integrating-averaging systems, with the requirements
frequency bands of interest shall be at least 6 dB (and
of IEC 804) shall be verified at least every 2 years.
preferably more than 15 dB) below the level due to
the machine under test. Corrections for background
The date of the last verification of the compliance with
noise in decibels are given by the following equation:
the relevant IEC standards shall be recorded.
K, = - IO Ig (1 - 10- “. ‘hL) dB . . .
(3)
6 Test environment
where AL is the difference between the sound
pressure levels measured, at a specified position, with
6.1 General
the machine under test in operation and turned off,
respectively.
Any environment which meets the qualification re-
quirements of 6.2 and which is adequately isolated
For the purposes of this International Standard, if
from background noise in accordance with the re-
AL > 15 dB, assume K, = 0; if AL < 6 dB (i.e.
quirements of 6.4 is suitable for measurements in
K,A > I,3 dB), the measurement is invalid according
accordance with this International Standard.
to this International Standard.
6.2 Criterion for the adequacy of the test
K, shall be determined for each microphone position.
environment
6.5 Ambient conditions during
IS0 3744:1994, annex A, and IS0 3746:1995, annex
A, describe procedures for determining the magnitude measurements
of the environmental indicator KzA, to account for de-
Ambient conditions may have an adverse effect on
viations of the test environment from ideal, free-field
the microphone used for the measurements. Such
conditions. For this International Standard, the en-
vironmental indicator, KzA, shall not exceed 7 dB. conditions (e.g. strong electric or magnetic fields,
5
---------------------- Page: 9 ----------------------
@I3 IS0
IS0 11204:1995(E)
Corrections K, and K3 to be considered are those rel-
wind, high or low temperatures, or impingement of
evant to the frequency weighting for which emission
air discharge from the machine under test) shall be
sound pressure levels have been measured. For A-
avoided by proper selection or positioning of the
weighting:
microphone.
L = L ’,, - K,A - &A . . .
(4)
PA
66 l Local environmental correction
where the prime indicates measured values; no prime
Annex A describes a procedure for determining the indicates emission values.
magnitude of the local environmental correction K3, to
For a specified position inside an enclosure, as de-
account for the influence of reflected sound on the
fined in 6.3, no environmental corrections are permit-
emission sound pressure level at the specified
ted.
position(s).
NOTE 13 If the machine under test produces isolated
The method given in annex A requires data for a
single-event sounds,
the single-event emission sound
number of measurement positions around the ma-
pressure level at the specified position (see 3.3.3) L,, ls,
chine under test, as well as information about the
should be determined.
acoustical properties of the test room. Measurements
made in accordance with this International Standard
9 Installation and operation of machine
are valid if &A does not exceed 7 dB. lf &A is less
than or equal to 2 dB, the degree of accuracy is that
under test
of an engineering method. If &A is greater than
2 dB, but less than or equal to 7 dB, the degree of
9.1 General
accuracy is that of a survey method.
The manner in which the machine under test is in-
stalled and operated may have a significant influence
7 Quantities to be measured
on the emission sound pressure levels at the speci-
fied positions. This clause specifies conditions that are
The basic quantities to be measured at each specified
intended to minimize variations in the noise emission
position over the specified operational periods or
due to the installation and operating conditions of the
operational cycle of the machine under test are
machine under test. Relevant instructions of a noise
test code, if any exists for the family of machinery or
- the A-weighted sound pressure level, LtpA (the
equipment to which the machine under test belongs,
prime indicates measured values);
shall be followed. The same installation and operating
conditions of the machine under test shall be used for
- the C-weighted peak sound pressure level,
the determination of emission sound pressure levels
L
pC,peak-
and sound power levels. The noise test code for the
NOTES
machinery concerned shall describe the installation,
mounting and operating conditions in detail.
11 Sound pressure levels using other frequency
weightings or in octave or one-third-octave frequency
NOTE 14 The noise test code may make an exception to
bands, as well as other entities relating to the time-history
this requirement on identical installation, mounting and op-
of the noise emission (impulsiveness, sound pressure level
erating conditions for equipment that is used on tables.
as a function of time, etc.) may also be measured, as re-
Such equipment may be mounted on the floor during sound
quired for the design of low-noise machines.
power determinations.
12 For some. applications, it may not be necessary to
Particularly for large machines, it is necessary to make
measure the value of the C-weighted peak sound pressure
a decision as to which components, sub-assemblies,
level. (See clause 5, note 4 of IS0 4871:-J
auxiliary equipment, power sources, etc., belong to
the machine under test.
8 Quantities to be determined
9.2 Location of source
In order to obtain emission sound pressure levels at
a specified position, both background noise cor- The machine under test shall be installed with respect
to the reflecting plane in one or more locations as if
rections K, and local environmental corrections K3
it were being installed for normal usage. The machine
shall be applied to measured sound pressure levels,
under test shall be remote from any wall, ceiling or
except peak sound pressure levels, Lpc peak, for which
I
no corrections are permitted. other reflecting object.
6
---------------------- Page: 10 ----------------------
0 IS0 IS0 11204:1995(E)
NOTE 15 Typical installation conditions for some ma- 9.3.2 Base-mounted and wall-mounted
chines involve two or more reflecting surfaces (e.g. an ap-
machinery and equipment
pliance installed against a wall), or free space (e.g. a hoist),
or an opening in an otherwise reflecting plane (so that radi-
Such machinery and equipment shall be placed on a
ation may occur on both sides of the vertical plane). Detailed
reflecting (acoustically hard) plane (floor or wall).
information on installation conditions should be based on
Base-mounted machinery or equipment intended ex-
the general requirements of this International Standard and
clusively for mounting in front of a wall shall be in-
on the relevant noise test code, if one exists.
stalled on an acoustically hard surface in front of an
acoustically hard wall. Table-top machinery or equip-
ment shall be placed on a table or stand as required
for operation according to the noise test code specific
9.3 Mounting of source
to the family of machinery or equipment to which the
machine under test belongs. The table or stand shall
In many cases, the
...
NORME
INTERNATIONALE 11204
Première édition
1995-12-15
Acoustique - Bruit émis par les machines
et équipements - Mesurage des niveaux
de pression acoustique d’émission au
poste de travail et en d’autres positions
spécifiées - Méthode nécessitant des
corrections d’environnement
Acous tics - Noise emitted by machinery and equipment -
Measurement of emission sound pressure levels at a work station and at
o ther specified positions - Method requiring environmental corrections
Numéro de référence
KO 11204:1995(F)
---------------------- Page: 1 ----------------------
ISO 11204:1995(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 11204 a été élaborée par le comité technique
ISO/TC 43, Acoustique, sous-comité SC 1, Bruit.
fait partie intégrante de la présente
L’annexe A Norme internationa le. Les
annexes B C et D sont données uniq uement à titre d’i nformation.
I
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
0 ISO
ISO 11204:1995(F)
Introduction
La présente Norme internationale prescrit une méthode de mesu-
0.1
rage des niveaux de pression acoustique d’émission au poste de travail
et en d’autres positions spécifiées au voisinage d’une machine ou d’un
équipement. La méthode prescrite par la présente Norme internationale
suit celle prescrite par I’ISO 11201 (méthode d’expertise) à l’exception des
points suivants:
les mesurages peuvent être réalisés in situ; et
a)
une méthode est prescrite pour déterminer une correction locale
W
d’environnement permettant d’obtenir des résultats approchant ceux
obtenus en champ libre sur plan réfléchissant. Cette correction est
utilisée pour déduire les niveaux de pression acoustique d’émission
aux positions spécifiées, postes de travail compris. Si cette correction
est inférieure à une valeur spécifiée, les résultats obtenus sont de
classe de précision expertise, dans les autres cas, ils sont de classe
contrôle.
0.2 La présente Norme internationale fait partie d’une série (de
I’ISO 11200 à I’ISO 11204) qui prescrit diverses méthodes de détermi-
nation des émissions sonores d’une machine, d’un équipement ou d’un
sous-ensemble d’équipement (machine en essai). Un guide pour le choix
de la méthode à utiliser pour déterminer les niveaux de pression acousti-
que d’émission des machines et équipements est donné dans
I’ISO 11200. Elle donne aussi des détails concernant les Normes interna-
tionales relatives aux méthodes de détermination des niveaux de puis-
sance acoustique.
---------------------- Page: 3 ----------------------
Page blanche
---------------------- Page: 4 ----------------------
ISO 11204:1995(F)
NORME INTERNATIONALE 0 60
- Bruit émis par les machines et
Acoustique
équipements - Mesurage des niveaux de pression
acoustique d’émission au poste de travail et en
- Méthode nécessitant
d’autres positions spécifiées
des corrections d’environnement
Le poste de travail, occupé par un opérateur, peut être
1 Domaine d’application
situé en espace libre dans la salle où la source est en
fonctionnement, ou dans une cabine fixée à la source
ou située à distance de celle-ci. Une ou plusieurs po-
1.1 Généralités
sitions spécifiées peuvent se trouver au voisinage
d’une machine avec ou sans opérateur. Ces positions
La présente Norme internationale prescrit une mé-
sont parfois appelées ((positions d’assistant)).
thode de mesurage des niveaux de pression acousti-
que d’émission des machines et des équipements
La présente Norme internationale prescrit les exi-
aux postes de travail et en d’autres positions spéci-
gences requises pour l’environnement d’essai. Des
fiées proches, dans un environnement satisfaisant à
instructions sont données à propos du montage et du
des prescriptions de qualification déterminées.
fonctionnement de la machine en essai et du choix
des positions microphoniques pour le poste de travail
Les niveaux de pression acoustique d’émission sont
et les autres positions spécifiées. Les mesurages ont
mesurés en tant que niveaux pondérés A, et, selon
pour but de permettre la comparaison des perfor-
prescription, niveaux de crête pondérés C et les ni-
mances de différentes unités d’une famille de machi-
veaux par bandes de fréquence.
nes ou d’équipements donnée, dans des conditions
Les contenus de la présente Norme internatio-
NOTE 1 d’environnement définies et dans des conditions de
nale et des autres Normes internationales de la même série
montage et de fonctionnement normalisées. Les
sont résumés au tableau 1 de I’ISO 11 ZOO:1 995.
données ainsi obtenues peuvent également être utili-
sées pour la déclaration et la vérification des niveaux
Une méthode est indiquée pour déterminer la correc-
de pression acoustique d’émission comme prescrit
tion locale d’environnement (valeur maximale admis-
dans I’ISO 4871.
sible prescrite) à appliquer aux niveaux de pression
acoustique mesurés afin d’exclure les effets des ré-
NOTE 2 Les niveaux de pression acoustique d’émission
flexions par les surfaces réfléchissantes autres que le déterminés à l’aide de la méthode faisant l’objet de la pré-
sente Norme internationale, relevés à toute position donnée
plan sur lequel repose la machine ou l’équipement.
associée à une machine particulière et pour des conditions
La valeur de cette correction est fondée sur le niveau
de montage et de fonctionnement données, seront en gé-
de pression acoustique moyen sur la surface de me-
néral inférieurs aux niveaux de pression acoustique direc-
surage, sur le niveau de pression acoustique mesuré
tement mesurés sur la même machine dans le local de
à la position spécifiée, et soit, sur la valeur d’un indi-
travail où elle est habituellement utilisée. Ceci est dû à la
cateur d’environnement, soit, sur l’aire d’absorption
réverbération et aux contributions des autres machines. Une
acoustique équivalente de la salle d’essai. La classe
méthode de calcul des niveaux de pression acoustique au
de précision des mesurages (expertise ou contrôle)
voisinage d’une machine utilisee seule dans un local de
est fonction de la valeur de la correction d’environ- travail est donnée dans I’ISO 11690-3. Les différences
nement locale.
---------------------- Page: 5 ----------------------
0 ISO
ISO 11204:1995(F)
communément observées sont de 1 dB à 5 dB mais, dans
f) autres positions spécifiées, qui ne sont pas né-
des cas extrêmes, la différence peut même être supérieure.
cessairement des postes de travail ou des postes
d’assistant.
Le poste de travail peut également se situer sur un
12 . Types de bruit et de sources de bruit
trajet spécifié le long duquel un opérateur se déplace
(voir 11.4).
La méthode décrite s’applique aux machines de tou-
1.5 Incertitude de mesurage
tes dimensions et à tous les types de bruit définis
dans I’ISO 2204 et dans I’ISO 12001.
II n’est pas possible d’indiquer de valeurs universelles
pour l’écart-type de reproductibilité des niveaux de
pression acoustique d’émission aux postes de travail,
mais des recommandations sont données à
1.3 Environnement d’essai
l’article 4.
2 Références normatives
1.4 Positions spécifiées
Les normes suivantes contiennent des dispositions
qui, par suite de la référence qui en est faite, consti-
La présente Norme internationale s’applique aux pos-
tuent des dispositions valables pour la présente
tes de travail et aux autres positions spécifiées aux-
Norme internationale. Au moment de la publication,
quels les niveaux de pression acoustique d’émis sion
les éditions indiquées étaient en vigueur. Toute
doivent être mesurés.
norme est sujette à révision et les parties prenantes
des accords fondés sur la présente Norme internatio-
Des exemples de positio ns appropriées auxquelles les
nale sont invitées à rechercher la possibilité d’appli-
uvent être réalisés sont les suivants
mesurages pe
quer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO
a) poste de travail situé au voisinage de la machine
en essai, ce qui est le cas de nombreuses machi- possèdent le registre des Normes internationales en
nes industrielles et de nombreux appareils do- vigueur à un moment donné.
mestiques;
ISO 2204:1979, Acoustique - Guide pour la rédaction
b) poste de travail à l’intérieur d’une cabine faisant des Normes internationales sur le mesurage du bruit
partie intégrante de la machine en essai, ce qui aérien et l’évaluation de ses effets sur l’homme.
est le cas de nombreux véhicules industriels et
ISO 3744:1994, Acoustique - Détermination des ni-
engins de terrassement;
veaux de puissance acoustique émis par les sources
c) poste de travail à l’intérieur d’une enceinte par- de bruit à partir de la pression acoustique - Méthode
d‘expertise dans des conditions approchant celles du
tielle ou totale (ou derrière un écran), fournie par
champ libre sur plan réfléchissant.
le fabricant en tant que partie intégrante de la
machine ou de l’équipement;
ISO 3746:1995, Acoustique - Détermination des ni-
d) poste de travail partiellement ou complètement veaux de puissance acoustique émis par les sources
entouré par la machine en essai, comme c’est de bruit à partir de la pression acoustique - Méthode
parfois le cas avec certaines machines indus- de contrôle employant une surface de mesure enve-
trielles de grandes dimensions; loppan te au-dessus d’un plan réfléchissant.
e) postes d’assistant occupés par des personnes
ISO 11200:1995, Acoustique - Bruit émis par les
non responsables du fonctionnement de la ma- machines et équipements - Guide d’utilisation des
chine en essai, mais qui peuvent se trouver occa- normes de base pour la détermination des niveaux de
sionnellement ou en continu à proximité pression acoustique d’émission au poste de travail et
immédiate de la machine; en d‘autres positions spécifiées.
---------------------- Page: 6 ----------------------
0 ISO ISO 11204:1995(F)
- le niveau de pression acoustique d’émission maximal
-11, Acoustique - Bruit émis par les ma-
ISO 12001:
ndéré A avec la pondération temporelle F: L,,AFmax;
Po
- Règles pour la préparation
chines et équipements
et la présentation d’un code d’essai acoustique.
- le niveau de pression acoustique d’émission de crête
pondéré C: Lpc crête.
CEI 651 :1979, Sonomètres.
Le niveau de pression acoustique d’émission doit être
CEI 804: 1985, Sonomètres intégrateurs-moyenneurs.
déterminé en un point spécifié conformément au
code d’essai d’une famille spécifique de machines,
CEI 942: 1988, Calibreurs acoustiques.
ou, en l’absence de code d’essai, à une méthode
conforme aux dispositions de la série ISO 11200.
CEI 1260: -*), Électroacoustique - Filtres de bandes
d’octave et de fractions d’octave.
3.3.1 niveau de pression acoustique d’émission
temporel moyen, LpeqT: Niveau de pression acousti-
que d’émission d’un bruit stable continu qui, sur une
durée de mesurage,
3 Définitions T, aurait la même pression
quadratique moyenne que le bruit, variable dans le
Pour les besoins de la présente Norme internationale, temps, considéré.
les définitions suivantes s’appliquent. Des définitions
II est exprimé en décibels et est donné par l’équation
plus précises sont éventuellement données dans les
suivante:
codes d’essai acoustiques relatifs à des types spéci-
fiques de machines et d’équipements.
. . .
(1)
par une source so-
31 . émission: Son aérien émis
nore bien définie (par exemple la machine en essai).
La notation LpAeqT
est utilisée pour les niveaux de
NOTE 3 Des descripteurs de l’émission sonore peuvent pression acoustique d’émission temporels moyens
être inscrits sur l’étiquette du produit et/ou inclus dans une
pondérés A, avec LpA comme forme abrégée habi-
spécification relative au produit. Les descripteurs de base
tuelle. Lp*eq* est mesuré au moyen d’instruments
de l’émission sonore sont d’une part, le niveau de puissance
conformes aux prescriptions de la CEI 804.
acoustique de la source elle-même, et d’autre part, les ni-
veaux de pression acoustique d’émission au poste de travail
NOTES
et/ou en d’autres positions spécifiées (le cas échéant) au
voisinage de la source.
5 Les indices eq et T sont généralement omis car les ni-
veaux de pression acoustique d’émission temporels
3.2 pression acoustique d’émission, p: Pression moyens sont nécessairement déterminés sur une certaine
durée de mesurage.
acoustique en un point spécifié à proximité d’une
source sonore, lorsque la source opère dans des
6 L’équation (1) est identique à celle relative au descrip-
conditions de fonctionnement et de montage spéci-
teur ISO de l’environnement acoustique bien connu sous la
fiées, sur une surface plane réfléchissante, en ex-
dénomination «niveau de pression acoustique continu équi-
cluant les effets du bruit de fond et des réflexions par
valent», défini dans I’ISO 1996-l. Cependant, la grandeur
les surfaces du local autres que celles occasionnées
d’émission définie ci-dessus est utilisée pour caractériser le
par le(s) plan(s) autorisé(s) pour effectuer l’essai. Elle
bruit émis par une machine en essai et suppose l’utilisation,
est exprimée en pascals. pour effectuer les mesurages, de conditions de mesurage
et de fonctionnement normalisées ainsi que d’un environ-
nement acoustique contrôlé.
3.3 niveau de pression acoustique d’émission,
Ll,: Dix fois le logarithme décimal du rapport du carré
3.3.2 niveau de pression acoustique d’émission
de la pression acoustique d’émission, ~‘(9, au carré
de crête, L,, crête: Valeur instantanée la plus élevée du
de la pression acoustique de référence, po, mesurée
niveau de pression acoustique d’émission, détermi-
avec des pondérations temporelle et fréquentielle
née sur un cycle opératoire. II est exprimé en
particulières choisies parmi celles définies dans la
décibels.
CEI 651. II est exprimé en décibels. La pression
acoustique de référence est égale à 20 PPa.
3.3.3 niveau
de pression acoustiqu e d’émi ssion
NOTE 4 Des exemples en sont
d’un événeme nt élémentai re, L,, Is: Ni veau de pres-
,
1) À publier.
2) À publier. (Révision de la CEI 225:1966.)
---------------------- Page: 7 ----------------------
0 ISO
ISO 11204:1995(F)
chine en essai (par exemple, pour un lave-vaisselle, le
sion acoustique d’émission temporel moyen corres-
lavage ou le rinçage ou le séchage).
pondant à un événement acoustique isolé de durée
spécifiée T (ou mesuré pendant un intervalle de
temps spécifié T), normalisé TO = 1 s. 3.10 cycle opératoire: Série spécifique de phases
opératoires réalisées pendant que la machine en essai
II est exprimé en décibels et est donné par l’équation
exécute un cycle de travail complet. Chaque phase
suivante:
opératoire est associée à un processus spécifique qui
peut ne se produire qu’une seule fois, ou être répété,
2
P (4
pendant le cycle opératoire (par exemple, pour un
!dtdB . . .
L
(2)
,,1s= 10 lg +-IT
I
lave-vaisselle, le lavage, le rinçage et le séchage).
O O Po
3.11 durée de mesurage: Partie ou multiple d’une
+lOlg L dB
= LpeqT
TO
phase ou d’un cycle opératoire sur lequel est déter-
miné le niveau de pression acoustique d’émission ou
NOTE 7 L’équation (2) est identique a celle relative au
pendant lequel on recherche le niveau de pression
descripteur ISO de l’environnement acoustique bien connu
acoustique d’émission maximal.
sous la dénomination ((niveau d’exposition sonore)). Ce-
pendant, la grandeur d’émission définie ci-dessus est utili-
3.12 signature temporelle: Enregistrement continu
sée pour caractériser une source sonore et suppose
du niveau de pression acoustique d’émission en
l’utilisation d’un environnement acoustique contrôlé pour
effectuer les mesurages. fonction du temps, effectué pendant une ou plusieurs
phases opératoires d’un cycle opératoire.
3.4 indice d’impulsivité: Grandeur permettant de
3.13 bruit de fond: Bruit émis par l’ensemble des
caractériser comme ((impulsionnel)) le bruit émis par
sources autres que la machine en essai.
une source (voir annexe C). II est exprimé en
décibels.
NOTE 9 Le bruit de fond peut comprendre différentes
composantes: bruit aérien,
vibration solidienne et bruit
électrique des instruments de mesure.
3.5 champ libre sur plan réfléchissant: Dans un
milieu homogène et isotrope, champ acoustique qui
s’établit dans le demi-espace situé au-dessus d’une 3.14 niveau de bruit de fond: Niveau de pression
surface plane rigide de dimensions infinies sur la- acoustique mesuré lorsque la machine en essai n’est
quelle la machine en essai est susceptible de se pas en fonctionnement. II est exprimé en décibels.
trouver.
3.15 correction de bruit de fond, KI: Terme cor-
rectif reflétant l’influence du bruit de fond sur le ni-
poste de travail; position d’opérateur: Empla-
36 .
veau de pression acoustique d’émission aux positions
cement situé au voisinage de la machine en essai,
spécifiées de la machine en essai. K, est fonction de
conçu pour l’opérateur.
la fréquence et est exprimée en décibels. Pour les
niveaux pondérés A, cette correction, K,,, doit être
3.7 opérateur: Individu dont le poste de travail se
déterminée à partir des valeurs mesurées pondérées
situe au voisinage d’une machine et qui exécute une
A .
tâche associée à cette machine.
3.16 indicateur d’environnement, K2: Terme reflé-
tant l’influence de la réflexion ou de l’absorption
3.8 position spécifiée: Position définie par rapport
acoustique sur le niveau de pression acoustique
à une machine, incluant les positions d’opérateur,
surfacique, K2 est fonction de la fréquence et est ex-
mais sans s’y limiter. Cette position peut être un point
primé en décibels. Pour les niveaux pondérés A, il est
fixe unique, ou une combinaison de points sur un tra-
noté K2* (voir la série ISO 3740).
jet ou sur une surface située à une distance spécifiée
de la machine, conformément au code d’essai acous-
tique approprié, s’il en existe un. 3.17 correction locale d’environnement, KS:
Terme correctif reflétant l’influence de la réflexion
NOTE 8 Les positions situées au voisinage d’un poste de
acoustique sur le niveau de pression acoustique
travail ou au voisinage d’une machine sans opérateur peu-
d’émission obtenu pour une position spécifiée (par
vent être identifiées comme ((positions d’as sistant )).
exemple, un poste de travail) de la machine en essai.
K3 est fonction à la fois de la fréquence et de la po-
39 . phase opératoire: Intervalle de temps pendant sition, et est exprimée en décibels. Pour les niveaux
lequel un processus spécifié est accompli par la ma- pondérés A, elle est notée KS*.
4
---------------------- Page: 8 ----------------------
ISO 11204:1995(F)
0 ISO
être inférieure. Par exemple, pour une famille de ma-
4 Incertitude de mesurage
chines à bois, il a été démontré que l’écart-type de
reproductibilité est égal à 1,0 dB.
II existe une probabilité donnée pour qu’une valeur du
5 Instrumentation
niveau de pression acoustique d’émission d’une
source sonore, déterminée selon les méthodes spé-
L’ensemble de la chaîne de mesure, y compris le mi-
cifiées dans la présente Norme internationale, pré-
crophone et le câble, doit satisfaire aux prescriptions
sente par rapport à la valeur vraie en une position
relatives aux instruments de classe 1 spécifiées dans
donnée, un écart compris dans l’intervalle d’incerti-
la CEI 651, ou dans le cas des sonomètres
tude. L’incertitude sur les valeurs de mesure des ni-
intégrateurs-moyenneurs, dans la CEI 804.
veaux de pression acoustique d’émission résulte de
plusieurs causes d’erreurs, dont certaines sont liées
Pour les mesurages par bande d’octave ou de tiers
aux conditions d’environnement dans la salle de me-
d’octave, les filtres doivent satisfaire aux prescriptions
sure, et d’autres aux techniques expérimentales.
de la CEI 1260.
L’incertitude de mesurage dépend à la fois de I’écart-
Avant et après chaque série de mesurages, on doit
type de reproductibilité et du niveau de confiance
coupler au microphone un calibreur acoustique ayant
souhaité. Des données de mesure extensives sont
une précision de + 0,3 dB (classe 1 conformément à
nécessaires pour établir les écarts-types de reproduc-
la CEI 942) pour vérifier l’étalonnage de la chaîne de
tibilité des niveaux de pression acoustique d’émission
mesure complète, sur une ou plusieurs fréquences
obtenus en des positions individuelles. En tout état
du domaine de fréquences utile.
de cause, ces écarts-types sont susceptibles de varier
de manière considérable selon les divers types de
La conformité du calibreur aux prescriptions de la
machines ou d’équipements auxquels la présente
CEI 942 doit être vérifiée une fois par an tandis que
Norme internationale s’applique. De ce fait, il n’est
celle de l’ensemble de la chaîne de mesure aux pres-
pas possible de fournir d’informations, univer-
criptions de la CEI 651 (ou, dans le cas de systèmes
sellement applicables, et l’on ne peut faire référence
intégrateurs-moyenneurs, aux prescriptions de la
qu’aux codes d’essai acoustiques qui fournissent des
CEI 804) doit être vérifiée au moins tous les 2 ans.
données pertinentes pour des sources sonores spé-
cifiques. La date du dernier contrôle de la conformité aux nor-
mes de la CEI appropriées doit être enregistrée.
La méthode décrite dans la présente Norme interna-
tionale permet d’obtenir différents degrés de préci-
sion en fonction de la position spécifiée et de la valeur
6 Environnement d’essai
de la correction locale d’environnement correspon-
dante. Si KzA est inférieur ou égale à 2 dB, le degré
de précision est celui qui caractérise la méthode
6.1 Généralités
d’expertise. Si K& est supérieure à 2 dB, tout en
étant inférieur ou égal à 7 dB, le degré de précision
Tout environnement satisfaisant aux prescriptions de
est celui qui caractérise la classe contrôle. La préci-
qualification (6.2) et convenablement isolé du bruit de
sion est fonction de la position.
fond conformément aux prescriptions (6.41, peut être
utilisé pour réaliser des mesurages en conformité
Pour les mesurages effectués conformément à la
avec la présente Norme internationale.
classe expertise, on peut s’attendre à obtenir une va-
leur de l’écart-type de reproductibilité inférieure ou
6.2 Critère d’aptitude de l’environnement
égale à 2,5 dB (en excluant les variations des condi-
tions de montage et de fonctionnement). Pour les
d’essai
mesurages réalisés conformément à la classe
contrôle, on peut s’attendre à ce que cette valeur soit L’ISO 3744:1994 (annexe A) et I’ISO 3746:1995 (an-
inférieure ou égale à 5 dB pour le niveau de pression nexe A) décrivent des méthodes de détermination de
acoustique d’émission pondéré A d’une source la valeur de l’indicateur d’environnement &A qui rend
émettant un bruit ayant un spectre relativement compte des écarts de l’environnement d’essai par
((plat)) dans le domaine des fréquences compris entre rapport aux conditions idéales de champ libre. Dans
100 Hz et 10 000 Hz. La valeur donnée pour I’écart- le cadre de la présente Norme internationale, I’indica-
type de reproductibilité est une valeur maximale, mais teur d’environnement KzA ne doit pas être supérieur
pour une famille de machines bien définie, elle peut à 7 dB.
5
---------------------- Page: 9 ----------------------
0 ISO
ISO 11204:1995(F)
Kl doit être déterminée pour chaque position
Positions relatives à des postes de
63 .
microphonique.
travail en cabine
Lorsque l’opérateur se trouve dans une cabine fermée
6.5 Conditions ambiantes pendant les
montée sur la machine en essai ou située à distance
mesurages
de celle-ci, la cabine en question est considérée
comme faisant partie intégrante de la machine en es-
Les conditions ambiantes peuvent affecter les perfor-
sai, et l’on considère, en conséquence, que les ré-
mances du microphone utilisé pour les mesurages.
flexions du son à l’intérieur de la cabine contribuent De telles conditions défavorables (par exemple,
au niveau de pression acoustique d’émission. Aucune
champs magnétiques ou électriques de haute inten-
correction d’environnement n’est admise.
sité, vent, températures très basses ou très élevées,
échappements gazeux de la machine en essai) doi-
Lors des mesurages de l’émission sonore, les portes
vent être évitées en choisissant convenablement les
et les fenêtres de la cabine doivent être ouvertes ou
microphones ou leurs emplacements.
fermées suivant les prescriptions du code d’essai
acoustique spécifique à la machine ou à l’équipement
6.6 Correction locale d’environnement
en essai.
L’annexe A décrit une méthode de calcul de la cor-
Étant donné les prescriptions de la présente
NOTE 10
rection locale d’environnement KS, qui rend compte
Norme internationale concernant la chaîne de mesure et le
de l’influence de la réflexion acoustique sur le niveau
niveau de bruit de fond, les mesurages seront conformes à
la précision et aux exigences de la classe expertise (voir de pression acoustique d’émission obtenu pour la (ou
ISO 11201).
les) position(s) spécifiée(s).
La méthode donnée dans l’annexe A exige que l’on
Si le poste de travail ou le poste d’assistant de la
dispose de données relatives, d’une part, à un en-
machine se trouve à l’intérieur d’une cabine, un poste
semble de positions de mesurage situées au voisi-
de travail ((conventionnel)) ou un poste d’assistant
nage de la machine en essai et, d’autre part, aux
supplémentaire situé hors de la cabine (pour la main-
propriétés acoustiques de la salle d’essai.
tenance, par exemple) au voisinage de la machine en
essai doit être spécifié dans le code d’essai acousti-
Les résultats de mesure obtenus conformément à la
que.
présente Norme internationale sont valables si KzA
n’est pas supérieure à 7 dB. Si KzA est inférieur ou
égal à 2 dB, les résultats sont de classe de précision
expertise alors que si K& est supérieur à 2 dB, tout
6.4 Critère de bruit de fond
en étant inférieur ou égal à 7 dB, les résultats sont
de classe contrôle.
À la (aux) position(s) microphonique considérée(s),
le bruit de fond (y compris le bruit dû au vent au ni-
veau du microphone) mesuré en tant que niveau de
7 Grandeurs à mesurer
pression acoustique pondéré ou dans chaque bande
du domaine de fréquences utile, doit être inférieur
Les grandeurs de base qui doivent être mesurées à
d’au moins 6 dB (et de préférence de plus de 15 dB)
chaque position spécifiée pendant les phases ou le
au niveau dû à la machine en essai. Les corrections
cycle opératoires spécifiés de la machine en essai
de bruit de fond, en décibels, sont données par sont les suivantes:
l’équation suivante:
- niveau de pression acoustique pondéré A, L’,,A (le
10 Ig (1 - 10-oJIA’) dB . . .
K, = -
(3)
((prime)) indique la valeur mesurée);
où A,!, est la différence entre les niveaux de pression - niveau de pression acoustique de crête pondéré
acoustique mesurés, obtenus pour une position spé-
cr LpC , crête-
cifiée, la machine étant en fonctionnement, puis à
NOTES
l’arrêt.
11 Les niveaux de pression acoustique obtenus avec
Pour les besoins de la présente Norme internationale,
d’autres pondérations fréquentielles ou dans des bandes de
si AL > 15 dB, supposer que K, = 0; si hL < 6 dB
fréquence d’un tiers d’octave ou d’une octave, ainsi que
(c’est-à-dire K,* > 1,3 dB), le résultat de mesure n’est
d’autres grandeurs se rapportant à la- signature temporelle
pas valable au sens de la présente Norme internatio-
de l’émission sonore (impulsivité, niveau de pression
nale. acoustique en fonction du temps, etc.) peuvent également
6
---------------------- Page: 10 ----------------------
0 ISO ISO 11204:1995(F)
comme requis lors de la conception de ma-
être mesurés d’essai acoustique relatif à la machine concernée doit
bruit.
chines à faible
décrire en détail les conditions d’installation, le mon-
tage et de fonctionnement.
12 Pour certaines applications, il peut ne pas être néces-
saire de mesurer le niveau de pression acoustique de crête
NOTE 14 Le code d’essai acoustique peut déroger à
pondéré C. (Voir article 5, note 4 de I’ISO 4871:-.)
cette exigence relative aux conditions d’installation, de
montage et de fonctionnement pour des machines utilisées
sur un plan de travail. De telles machines peuvent être ins-
8 Grandeurs à déterminer
tallées sur le sol pendant les déterminations de la puissance
acoustique.
Pour obtenir les niveaux de pression acoustique
d’émission L,,, à une position spécifiée, les corrections
II est nécessaire, notamme
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
