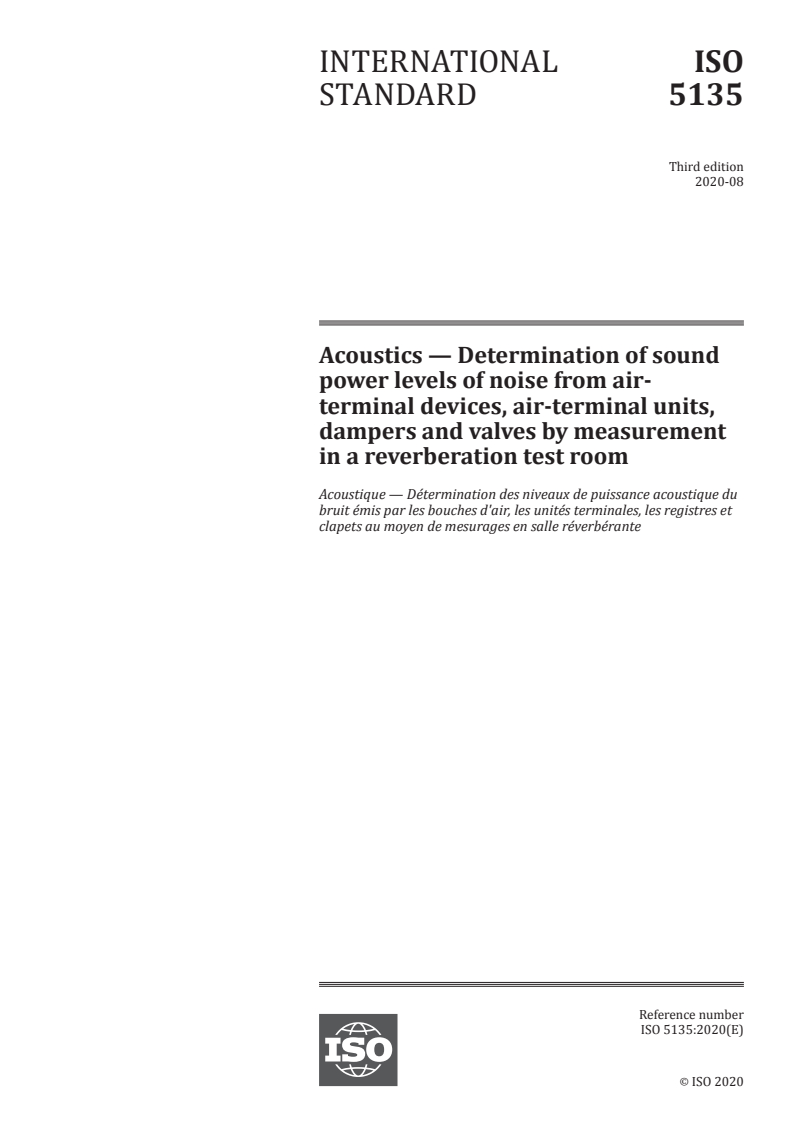

INTERNATIONAL ISO
STANDARD 5135
Third edition
2020-08
Acoustics — Determination of sound
power levels of noise from air-
terminal devices, air-terminal units,
dampers and valves by measurement
in a reverberation test room
Acoustique — Détermination des niveaux de puissance acoustique du
bruit émis par les bouches d'air, les unités terminales, les registres et
clapets au moyen de mesurages en salle réverbérante
Reference number
ISO 5135:2020(E)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 5135:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 5135:2020(E)

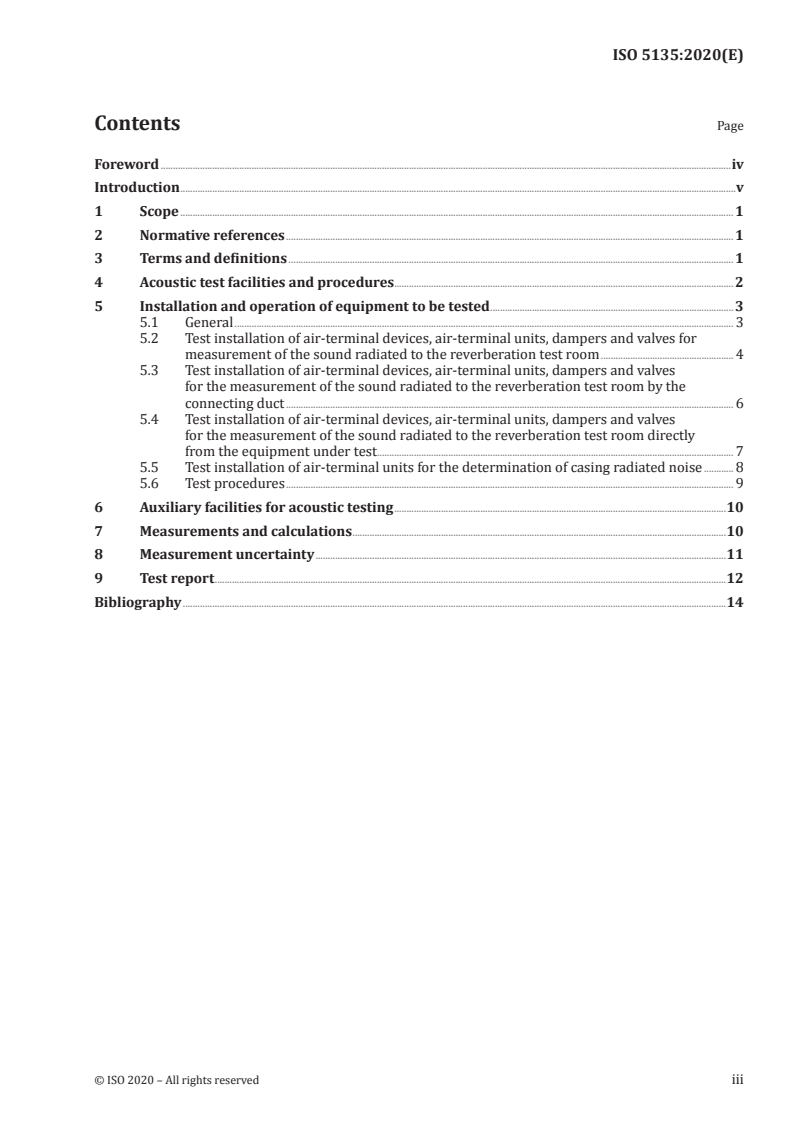

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Acoustic test facilities and procedures . 2
5 Installation and operation of equipment to be tested . 3
5.1 General . 3
5.2 Test installation of air-terminal devices, air-terminal units, dampers and valves for
measurement of the sound radiated to the reverberation test room . 4
5.3 Test installation of air-terminal devices, air-terminal units, dampers and valves
for the measurement of the sound radiated to the reverberation test room by the
connecting duct . 6
5.4 Test installation of air-terminal devices, air-terminal units, dampers and valves
for the measurement of the sound radiated to the reverberation test room directly
from the equipment under test. 7
5.5 Test installation of air-terminal units for the determination of casing radiated noise . 8
5.6 Test procedures . 9
6 Auxiliary facilities for acoustic testing .10
7 Measurements and calculations .10
8 Measurement uncertainty .11
9 Test report .12
Bibliography .14
© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 5135:2020(E)

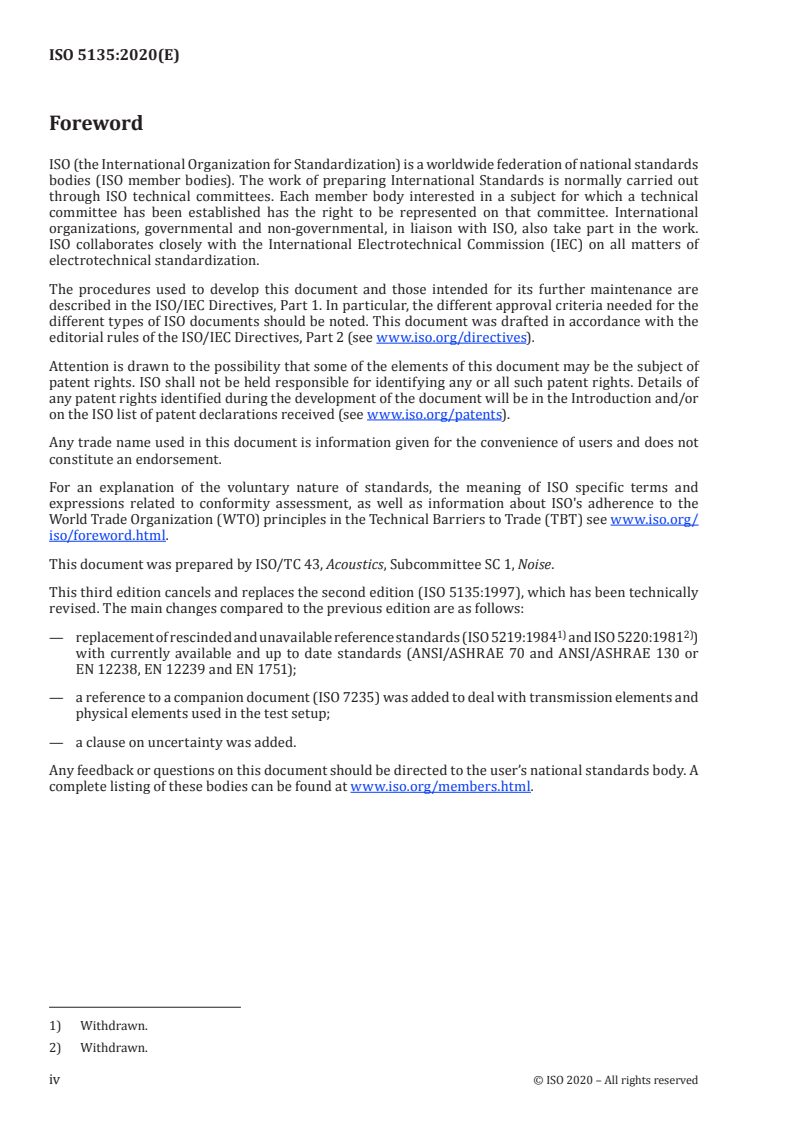

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso .org/
iso/ foreword .html.
This document was prepared by ISO/TC 43, Acoustics, Subcommittee SC 1, Noise.
This third edition cancels and replaces the second edition (ISO 5135:1997), which has been technically
revised. The main changes compared to the previous edition are as follows:
1) 2)
— replacement of rescinded and unavailable reference standards (ISO 5219:1984 and ISO 5220:1981 )
with currently available and up to date standards (ANSI/ASHRAE 70 and ANSI/ASHRAE 130 or
EN 12238, EN 12239 and EN 1751);
— a reference to a companion document (ISO 7235) was added to deal with transmission elements and
physical elements used in the test setup;
— a clause on uncertainty was added.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
1) Withdrawn.
2) Withdrawn.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 5135:2020(E)
Introduction
This document defines requirements for acoustic testing of air-terminal devices, air-terminal units,
dampers and valves used in air diffusion and air distribution systems in reverberation test rooms.
It is based on the use of ISO 3741, which describes the acoustic test facilities, instrumentation and
procedures to be used for precision grade determination of sound power levels in octave or one-third-
octave bands of a noise source.
© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 5135:2020(E)
Acoustics — Determination of sound power levels of noise
from air-terminal devices, air-terminal units, dampers and
valves by measurement in a reverberation test room
1 Scope
This document establishes general rules for the acoustic testing of air-terminal devices, air-terminal
units, dampers and valves used in air diffusion and air distribution systems in order to determine
sound power levels as defined in ISO 3741.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3741:2010, Acoustics — Determination of sound power levels and sound energy levels of noise sources
using sound pressure — Precision methods for reverberation test rooms
ISO 5167 (all parts), Measurement of fluid flow by means of pressure differential devices inserted in circular
cross-section conduits running full
ISO 7235, Acoustics — Laboratory measurement procedures for ducted silencers and air-terminal units —
Insertion loss, flow noise and total pressure loss
ANSI/ASHRAE 70, Method of Testing the Performance of Air Outlets and Air Inlets
ANSI/ASHRAE 130, Laboratory Methods of Testing Air Terminal Units
EN 1751, Ventilation for buildings — Air terminal devices — Aerodynamic testing of damper and valves
EN 12238, Ventilation for buildings — Air terminal devices — Aerodynamic testing and rating for mixed
flow application
EN 12239, Ventilation for buildings — Air terminal devices — Aerodynamic testing and rating for
displacement flow applications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2020 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 5135:2020(E)
3.1
sound pressure level
L
p
ten times the logarithm to the base 10 of the ratio of the square of the sound pressure, p, to the square
of a reference value, p , expressed in decibels
0
2
p
L =10lg dB
p
2
p
0
where the reference value p is 20 µPa
0
[SOURCE: ISO/TR 25417:2007, 2.2, modified — Notes 1 and 2 to entry have been deleted.]
3.2
sound power level
L
W
ten times the logarithm to the base 10 of the ratio of the sound power, P, to a reference value, P ,
0
expressed in decibels
P
L =10lg dB
W
P
0
where the reference value, P , is 1 pW
0
Note 1 to entry: If a specific frequency weighting as specified in IEC 61672-1 and/or specific frequency bands are
applied, this is indicated by appropriate subscripts; e.g. L denotes the A-weighted sound power level.
WA
Note 2 to entry: This definition is technically in accordance with ISO 80000-8:2020, 8-15.
[SOURCE: ISO/TR 25417:2007, 2.9, modified - In the Note 2 to entry, the reference to ISO 80000-8 has
been updated to its latest edition.]
3.3
frequency range of interest
range that includes the octave bands with nominal mid-band frequencies between 125 Hz and 8 000 Hz
(optional between 63 Hz and 8 000 Hz) or the one-third-octave bands with mid-band frequencies
between 100 Hz and 10 000 Hz (optional between 50 Hz and 10 000 Hz)
Note 1 to entry: The user is encouraged to qualify the room in the 63 Hz octave band and include this sound.
Some equipment can generate significant sound in the 63 Hz octave band.
4 Acoustic test facilities and procedures
The acoustic test facilities, instrumentation and procedures that shall be used, including room
qualification tests, are described in ISO 3741.
This document is applicable to equipment operating under steady state conditions and with a volume
not greater than 5 % of the volume of the reverberation test room.
If the equipment is greater than 2 % up to 5 % of the room volume, then the test room shall be qualified
according to ISO 3741 with all equipment present in the room. The test facilities shall be qualified for
broad-band sound per the corresponding annex in ISO 3741.
2 © ISO 2020 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 5135:2020(E)
5 Installation and operation of equipment to be tested
5.1 General
5.1.1 When the equipment is mounted closer than 1,0 m to one or more reflecting planes, the sound
power level can depend strongly on the position of the equipment relative to these planes. Therefore,
install the equipment to be tested in a position representative of normal usage. Figure 1 illustrates the
overall test environment, with the specific details of each type shown in Figures 2 to 7.
Key
1 air-terminal device installed on or against a surface (see Figure 2)
2 air-terminal device installed at intersection of two surfaces (see Figure 3)
3 air-terminal device installed away from surface (see Figure 4)
4 air-terminal device installed outside room boundary (see Figures 5 and 6)
5 mounting detail for air-terminal unit to determine casing radiated sound (see Figure 7)
NOTE See 5.2, 5.3 and 5.4 for mounting details.
Figure 1 — Location of equipment in test room
Reflecting planes may, for practical reasons, be simulated by panels with an area-related mass greater
2
than 7 kg/m . Such panels shall extend at least 1,0 m in all directions measured from any edge of the
equipment under test. The distance of 1,0 m is a deviation from the required 1,5 m specified in ISO 3741.
These panels shall be vibration isolated from the equipment under test. If such a panel is used, the
room with the reflecting panel shall be qualified for broad-band sound per the corresponding annex in
ISO 3741.
© ISO 2020 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 5135:2020(E)
5.1.2 Supply air to the equipment under test or exhaust air from it through a test installation in
accordance with either ANSI/ASHRAE 130 and ANSI/ASHRAE 70 or EN 12238, EN 12239 and EN 1751.
If EN 12238, EN 12239 and EN 1751 are followed, the airflow rate shall be measured using instruments
in accordance with the ISO 5167 series. Airflow measuring devices sometimes generate sound. If the
sound generated by the device adds to the sound produced by the unit, it is recommended that a two-
step process is used in which the airflow is measured first and then measure sound using the same static
pressure or pressure differentials.
5.1.3 Include air-flow control accessories (dampers, deflectors, straighteners, equalizers, etc.)
normally used in conjunction with the equipment under test in the test setup. Locate and set them in the
same manner as recommended for the application of the equipment.
5.2 Test installation of air-terminal devices, air-terminal units, dampers and valves for
measurement of the sound radiated to the reverberation test room
5.2.1 Position air-terminal devices normally installed in a boundary surface no closer than 1,0 m to
the intersection of any adjacent surface and away from any position of boundary surface symmetry, as
shown in Figure 2. The room surface on which the equipment is located can be the floor as shown, any
wall, or the ceiling.
Dimensions in metres
Key
1 air-terminal device installed on or against a surface
Figure 2 — Mounting detail for air-terminal device installed on or against a surface
as described in ASHRAE 130, EN 12238 or EN 12239
5.2.2 Mount air-terminal devices normally used at the intersection of two surfaces at the intersection
of the two surfaces not closer than 1,0 m to a third surf
...

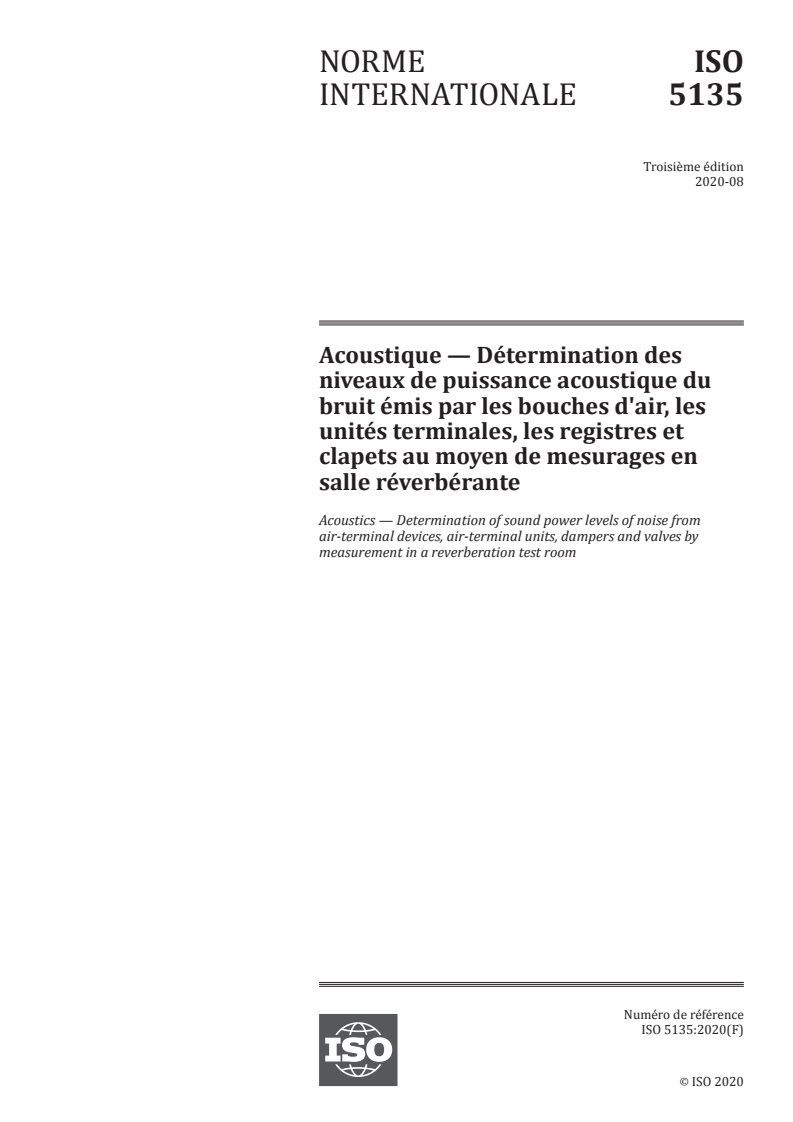

NORME ISO
INTERNATIONALE 5135
Troisième édition
2020-08
Acoustique — Détermination des
niveaux de puissance acoustique du
bruit émis par les bouches d'air, les
unités terminales, les registres et
clapets au moyen de mesurages en
salle réverbérante
Acoustics — Determination of sound power levels of noise from
air-terminal devices, air-terminal units, dampers and valves by
measurement in a reverberation test room
Numéro de référence
ISO 5135:2020(F)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 5135:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 5135:2020(F)

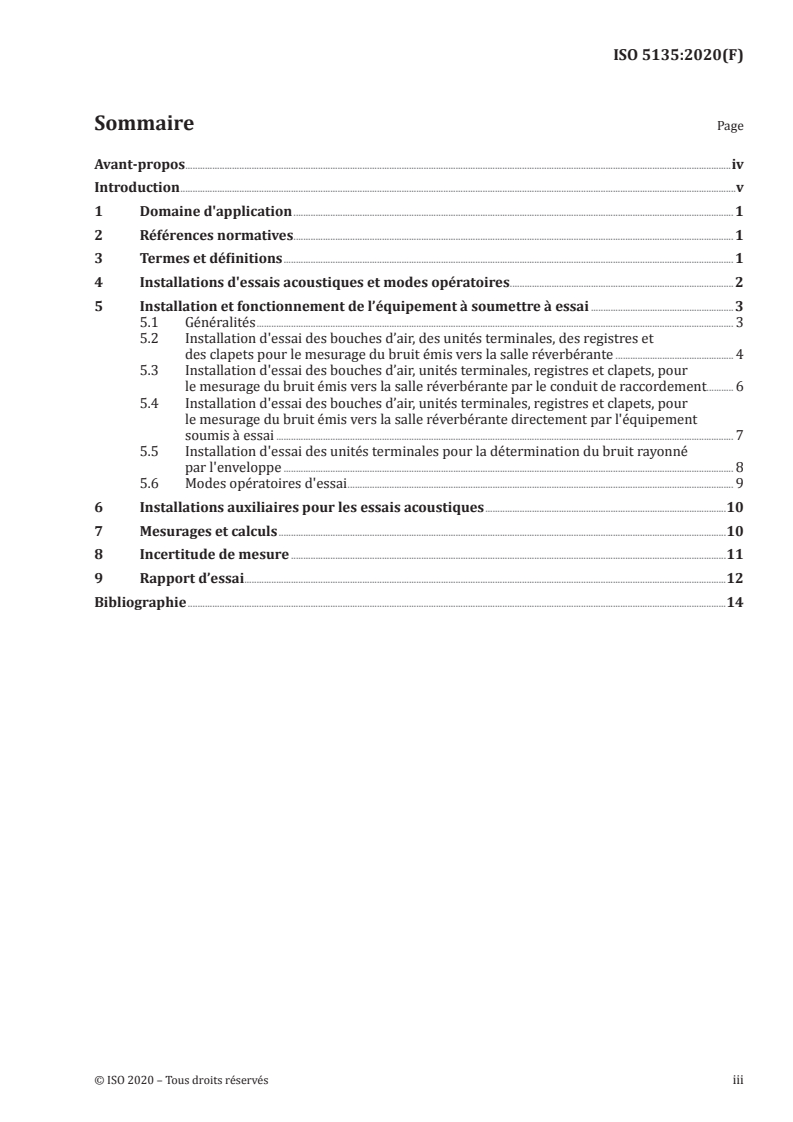

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Installations d'essais acoustiques et modes opératoires . 2
5 Installation et fonctionnement de l’équipement à soumettre à essai .3
5.1 Généralités . 3
5.2 Installation d'essai des bouches d’air, des unités terminales, des registres et
des clapets pour le mesurage du bruit émis vers la salle réverbérante . 4
5.3 Installation d'essai des bouches d’air, unités terminales, registres et clapets, pour
le mesurage du bruit émis vers la salle réverbérante par le conduit de raccordement. 6
5.4 Installation d'essai des bouches d’air, unités terminales, registres et clapets, pour
le mesurage du bruit émis vers la salle réverbérante directement par l'équipement
soumis à essai . 7
5.5 Installation d'essai des unités terminales pour la détermination du bruit rayonné
par l'enveloppe . 8
5.6 Modes opératoires d'essai . 9
6 Installations auxiliaires pour les essais acoustiques .10
7 Mesurages et calculs .10
8 Incertitude de mesure .11
9 Rapport d’essai .12
Bibliographie .14
© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 5135:2020(F)

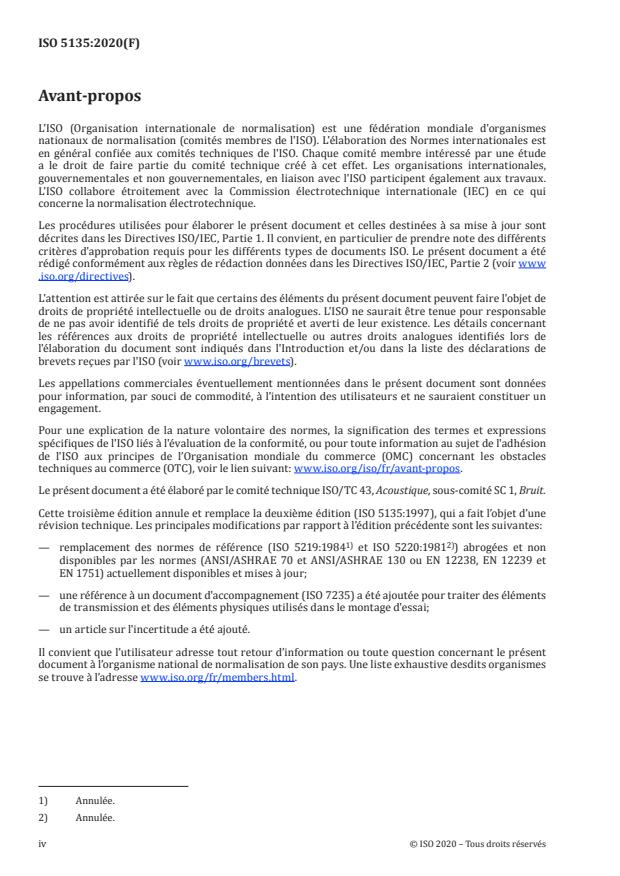

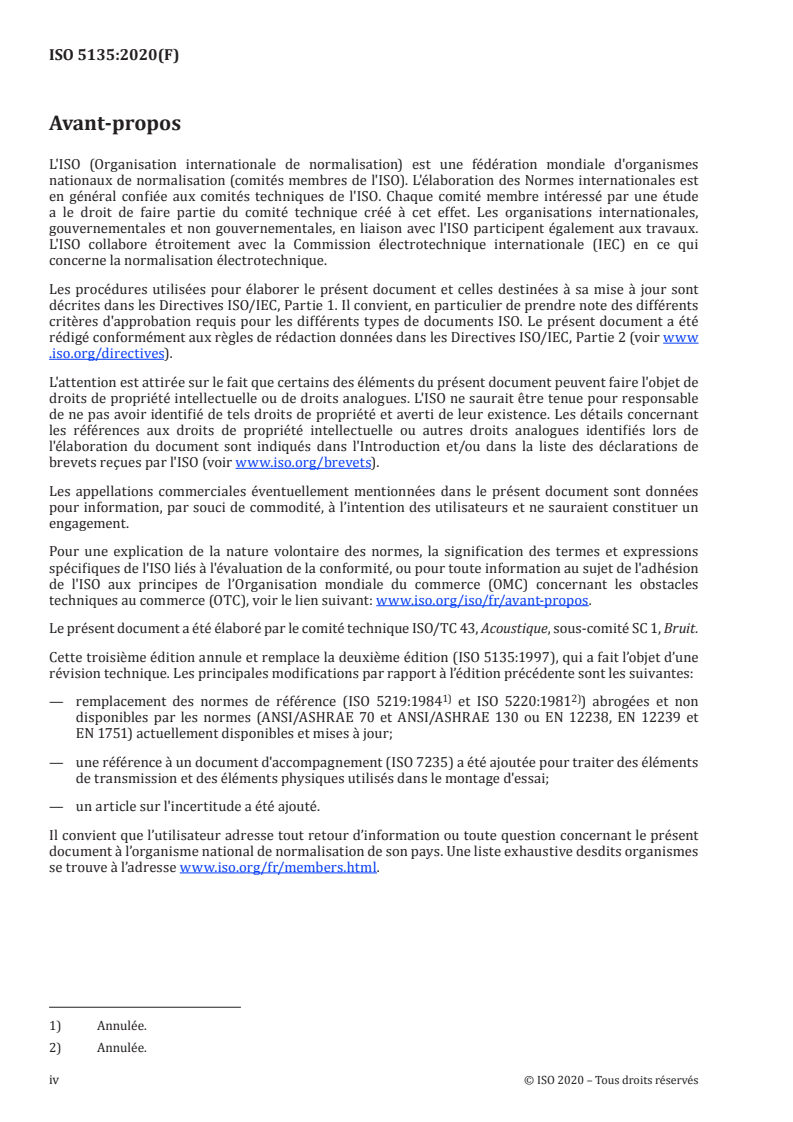

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-comité SC 1, Bruit.
Cette troisième édition annule et remplace la deuxième édition (ISO 5135:1997), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
1) 2)
— remplacement des normes de référence (ISO 5219:1984 et ISO 5220:1981 ) abrogées et non
disponibles par les normes (ANSI/ASHRAE 70 et ANSI/ASHRAE 130 ou EN 12238, EN 12239 et
EN 1751) actuellement disponibles et mises à jour;
— une référence à un document d'accompagnement (ISO 7235) a été ajoutée pour traiter des éléments
de transmission et des éléments physiques utilisés dans le montage d'essai;
— un article sur l'incertitude a été ajouté.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
1) Annulée.
2) Annulée.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 5135:2020(F)
Introduction
Le présent document définit des exigences relatives aux essais acoustiques en salles réverbérantes des
bouches d’air, des unités terminales, des registres et des clapets utilisés dans les systèmes de diffusion
d’air et de distribution d'air. Il est basé sur l'utilisation de l’ISO 3741 qui décrit les installations d'essais
acoustiques, l’instrumentation et les modes opératoires à utiliser pour la détermination de la classe
de précision des niveaux de puissance acoustique dans les bandes d'octave ou de tiers d'octave d’une
source de bruit.
© ISO 2020 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 5135:2020(F)
Acoustique — Détermination des niveaux de puissance
acoustique du bruit émis par les bouches d'air, les unités
terminales, les registres et clapets au moyen de mesurages
en salle réverbérante
1 Domaine d'application
Le présent document établit des règles générales relatives aux essais acoustiques des bouches d’air,
des unités terminales, des registres et des clapets utilisés dans les systèmes de diffusion d'air et de
distribution d’air afin de déterminer les niveaux de puissance acoustique définis dans l'ISO 3741.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 3741:2010, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par les sources de bruit à partir de la pression acoustique — Méthodes de laboratoire en
salles d'essais réverbérantes
ISO 5167 (toutes les parties), Mesure de débit des fluides au moyen d’appareils déprimogènes insérés dans
des conduites en charge de section circulaire
ISO 7235, Acoustique — Modes opératoires de mesure en laboratoire pour silencieux en conduit et unités
terminales — Perte d'insertion, bruit d'écoulement et perte de pression totale
ANSI/ASHRAE 70, Method of Testing the Performance of Air Outlets and Air Inlets
ANSI/ASHRAE 130, Laboratory Methods of Testing Air Terminal Units
EN 1751, Ventilation des bâtiments — Bouches d’air — Essais aérodynamiques des registres et clapets
EN 12238, Ventilation des bâtiments — Bouches d’air — Essais aérodynamiques et caractérisation pour
applications en diffusion à mélange
EN 12239, Ventilation des bâtiments — Bouches d’air — Essais aérodynamiques et caractérisation pour
applications à déplacement d’air
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 5135:2020(F)
3.1
niveau de pression acoustique
L
p
dix fois le logarithme décimal du rapport du carré de la pression acoustique, p, sur le carré de la valeur
de référence, p , exprimé en décibels
0
2
p
L =10lg dB
p
2
p
0
où la valeur de référence p est de 20 μPa
0
[SOURCE: ISO/TR 25417:2007, 2.2, modifié — Les Notes 1 et 2 à l’article ont été supprimées.]
3.2
niveau de puissance acoustique
L
W
dix fois le logarithme décimal du rapport de la puissance acoustique, P, sur la valeur de référence, P ,
0
exprimé en décibels
P
L =10lg dB
W
P
0
où la valeur de référence, P , est de 1 pW
0
Note 1 à l'article: Si une pondération de fréquence spécifique telle que spécifiée dans l’IEC 61672-1 et/ou des
bandes de fréquences spécifiques sont appliquées, cela est indiqué par des indices appropriés; par exemple, L
WA
indique le niveau de puissance acoustique pondéré A.
Note 2 à l'article: Cette définition est techniquement conforme à l’ISO 80000-8:2020, 8-15.
[SOURCE: ISO/TR 25417:2007, 2.9, modifié — Dans la Note 2 à l’article, la référence à l’ISO 80000-8 a été
mise à jour par rapport à sa dernière édition.]
3.3
plage de fréquences utile
plage comprenant les bandes d'octave avec des fréquences nominales centrales comprises entre 125 Hz
et 8 000 Hz (en option entre 63 Hz et 8 000 Hz) ou les bandes d’un tiers d'octave avec des fréquences
centrales comprises entre 100 Hz et 10 000 Hz (en option entre 50 Hz et 10 000 Hz)
Note 1 à l'article: L'utilisateur est encouragé à qualifier la pièce dans la bande d'octave 63 Hz et à inclure ce bruit.
Certains équipements peuvent générer un bruit significatif dans la bande d'octave de 63 Hz.
4 Installations d'essais acoustiques et modes opératoires
Les installations d'essais acoustiques, l'instrumentation et les modes opératoires à utiliser, y compris
les essais de qualification des locaux, sont décrits dans l’ISO 3741.
Le présent document est applicable aux équipements fonctionnant dans des conditions stabilisées et
dont le volume ne dépasse pas 5 % du volume de la salle réverbérante.
Si l'équipement est supérieur à 2 % jusqu'à 5 % du volume de la pièce, alors la salle d'essai doit être
qualifiée selon l’ISO 3741 avec tout l’équipement présent dans la pièce. Les installations d'essai doivent
être homologuées pour le bruit à large bande suivant l'annexe correspondante de l’ISO 3741.
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 5135:2020(F)
5 Installation et fonctionnement de l’équipement à soumettre à essai
5.1 Généralités
5.1.1 Lorsque l'équipement est monté à moins de 1,0 m d'un ou de plusieurs plans réfléchissants, le
niveau de puissance acoustique peut dépendre étroitement de la position de l'équipement par rapport
à ces plans. Par conséquent, installer l'équipement à soumettre à essai dans une position représentative
de son utilisation normale. La Figure 1 représente l'environnement général de l'essai, avec les détails
spécifiques à chaque type illustrés aux Figures 2 à 7.
Légende
1 bouche d'air installée sur ou contre une surface (Voir Figure 2)
2 bouche d'air installée à l’intersection de deux surfaces (Voir Figure 3)
3 bouche d'air installée loin d’une surface (Voir Figure 4)
4 bouche d'air installée en dehors des limites de la pièce (Voir Figures 5 et 6)
5 détail de montage de la bouche d'air pour déterminer le bruit rayonné par l’enveloppe (Voir Figure 7)
NOTE Voir le 5.2, 5.3 et 5.4 pour les détails de montage.
Figure 1 — Emplacement de l'équipement dans la salle d'essai
Pour des raisons pratiques, les plans réfléchissants peuvent être simulés par des panneaux ayant une
2
masse surfacique supérieure à 7 kg/m . Ces panneaux doivent se prolonger d'au moins 1,0 m dans toutes
les directions mesurées par rapport à chaque bord du dispositif soumis à essai. La distance de 1,0 m est
une variante des 1,5 m spécifiés dans l’ISO 3741. Ces panneaux doivent être isolés des vibrations de
l'équipement soumis à essai. Si un tel panneau est utilisé, la pièce avec le panneau réfléchissant doit être
qualifiée pour un bruit à large bande suivant l'annexe correspondante de l’ISO 3741.
© ISO 2020 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 5135:2020(F)
5.1.2 Alimenter en air l'équipement soumis à essai ou en extraire l'air à l’aide d’une installation
d'essai conforme à l'ANSI/ASHRAE 130 et l’ANSI/ASHRAE 70 ou l’EN 12238, l’EN 12239, et l’EN 1751. Si
l’EN 12238, l’EN 12239, et l’EN 1751 sont suivies, le débit d'air doit être mesuré à l'aide d'instruments
conformes à la série ISO 5167. Les dispositifs de mesure du débit d'air génèrent parfois des bruits. Si
le bruit généré par le dispositif s'ajoute au bruit produit par l'unité, il est recommandé d'utiliser un
processus en deux étapes dans lequel le débit d'air est d'abord mesuré et ensuite le son est mesuré en
utilisant la même pression statique ou les mêmes pressions différentielles.
5.1.3 Inclure les organes de réglage du débit d'air (registres, déflecteurs, redresseurs, organes de
régularisation, etc.) qui sont normalement utilisés en conjonction avec l'équipement soumis à essai dans
le montage d'essai. Les positionner et les régler suivant les mêmes recommandations que celles pour
l'utilisation de l'équipement.
5.2 Installation d'essai des bouches d’air, des unités terminales, des registres et
des clapets pour le mesurage du bruit émis vers la salle réverbérante
5.2.1 Positionner les bouches d'air normalement installées sur une surface à au moins 1,0 m de
l'intersection avec toute surface adjacente et à distance des axes de symétrie de la surface, comme
indiqué à la Figure 2. La surface de la pièce sur laquelle se trouve l'équipement peut être le sol comme
indiqué, un mur quelconque ou le plafond.
Dimensions en mètres
Légende
1 bouche d’air installée sur ou contre une surface
Figure 2 — Détail de montage d’une bouche d’air installée sur ou contre une surface comme
décrit dans l’ASHRAE 130, l’EN 12238, ou l’EN 12239
5.2.2 Monter les bouches d'air normalement utilisées à l’intersection de deux surfaces à l'intersection
des deux surfaces et à au moins 1,0 m d’une troisième surface, comme indiqué à la Figure 3.
4 © ISO 2020 – Tous droits réservés
---------------------- Page: 9 ----------------------
...
FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 5135
ISO/TC 43/SC 1
Acoustics — Determination of sound
Secretariat: DIN
power levels of noise from air-
Voting begins on:
20200511 terminal devices, air-terminal units,
dampers and valves by measurement
Voting terminates on:
20200706
in a reverberation test room
Acoustique — Détermination des niveaux de puissance acoustique du
bruit émis par les bouches d'air, les unités terminales, les registres et
clapets au moyen de mesurages en salle réverbérante
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO
ISO/FDIS 5135:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2020
---------------------- Page: 1 ----------------------
ISO/FDIS 5135:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 5135:2020(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Acoustic test facilities and procedures . 2
5 Installation and operation of equipment to be tested . 3
5.1 General . 3
5.2 Test installation of airterminal devices, airterminal units, dampers and valves for
measurement of the sound radiated to the reverberation test room . 4
5.3 Test installation of airterminal devices, airterminal units, dampers and valves
for the measurement of the sound radiated to the reverberation test room by the
connecting duct . 6
5.4 Test installation of airterminal devices, airterminal units, dampers and valves
for the measurement of the sound radiated to the reverberation test room directly
from the equipment under test. 7
5.5 Test installation of airterminal units for the determination of casing radiated noise . 8
5.6 Test procedures . 9
6 Auxiliary facilities for acoustic testing .10
7 Measurements and calculations .10
8 Measurement uncertainty .11
9 Test report .12
Bibliography .14
© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 5135:2020(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and nongovernmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso .org/
iso/ foreword .html.
This document was prepared by ISO/TC 43, Acoustics, Subcommittee SC 1, Noise.
This third edition cancels and replaces the second edition (ISO 5135:1997), which has been technically
revised. The main changes compared to the previous edition are as follows:
1) 2)
— replacement of rescinded and unavailable reference standards (ISO 5219:1984 and ISO 5220:1981 )
with currently available and up to date standards (ANSI/ASHRAE 70 and ANSI/ASHRAE 130 or
EN 12238, EN 12239 and EN 1751);
— a reference to a companion document (ISO 7235) was added to deal with transmission elements and
physical elements used in the test setup;
— a clause on uncertainty was added.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
1) Withdrawn.
2) Withdrawn.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/FDIS 5135:2020(E)
Introduction
This document defines requirements for acoustic testing of air-terminal devices, air-terminal units,
dampers and valves used in air diffusion and air distribution systems in reverberation test rooms.
It is based on the use of ISO 3741, which describes the acoustic test facilities, instrumentation and
procedures to be used for precision grade determination of sound power levels in octave or onethird
octave bands of a noise source.
© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 5135:2020(E)
Acoustics — Determination of sound power levels of noise
from air-terminal devices, air-terminal units, dampers and
valves by measurement in a reverberation test room
1 Scope
This document establishes general rules for the acoustic testing of airterminal devices, airterminal
units, dampers and valves used in air diffusion and air distribution systems in order to determine
sound power levels as defined in ISO 3741.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3741:2010, Acoustics — Determination of sound power levels and sound energy levels of noise sources
using sound pressure — Precision methods for reverberation test rooms
ISO 5167 (all parts), Measurement of fluid flow by means of pressure differential devices inserted in circular
cross-section conduits running full
ISO 7235, Acoustics — Laboratory measurement procedures for ducted silencers and air-terminal units —
Insertion loss, flow noise and total pressure loss
ANSI/ASHRAE 70, Method of Testing the Performance of Air Outlets and Air Inlets
ANSI/ASHRAE 130, Laboratory Methods of Testing Air Terminal Units
EN 1751, Ventilation for buildings — Air terminal devices — Aerodynamic testing of damper and valves
EN 12238, Ventilation for buildings — Air terminal devices — Aerodynamic testing and rating for mixed
flow application
EN 12239, Ventilation for buildings — Air terminal devices — Aerodynamic testing and rating for
displacement flow applications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2020 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/FDIS 5135:2020(E)
3.1
sound pressure level
L
p
ten times the logarithm to the base 10 of the ratio of the square of the sound pressure, p, to the square
of a reference value, p , expressed in decibels
0
2
p
L =10lg dB
p
2
p
0
where the reference value p is 20 µPa
0
[SOURCE: ISO/TR 25417:2007, 2.2, modified — Notes 1 and 2 to entry have been deleted.]
3.2
sound power level
L
W
ten times the logarithm to the base 10 of the ratio of the sound power, P, to a reference value, P ,
0
expressed in decibels
P
L =10lg dB
W
P
0
where the reference value, P , is 1 pW
0
[3]
Note 1 to entry: If a specific frequency weighting as specified in IEC 61672-1 and/or specific frequency bands
are applied, this is indicated by appropriate subscripts; e.g. L denotes the Aweighted sound power level.
WA
Note 2 to entry: This definition is technically in accordance with ISO 80000-8:2020, 8-15.
[SOURCE: ISO/TR 25417:2007, 2.9, modified - In the Note 2 to entry, the reference to ISO 80000-8 has
been updated to its latest edition.]
3.3
frequency range of interest
range that includes the octave bands with nominal mid-band frequencies between 125 Hz and 8 000 Hz
(optional between 63 Hz and 8 000 Hz) or the one-third-octave bands with mid-band frequencies
between 100 Hz and 10 000 Hz (optional between 50 Hz and 10 000 Hz)
Note 1 to entry: The user is encouraged to qualify the room in the 63 Hz octave band and include this sound.
Some equipment can generate significant sound in the 63 Hz octave band.
4 Acoustic test facilities and procedures
The acoustic test facilities, instrumentation and procedures that shall be used, including room
qualification tests, are described in ISO 3741.
This document is applicable to equipment operating under steady state conditions and with a volume
not greater than 5 % of the volume of the reverberation test room.
If the equipment is greater than 2 % up to 5 % of the room volume, then the test room shall be qualified
according to ISO 3741 with all equipment present in the room. The test facilities shall be qualified for
broad-band sound per the corresponding annex in ISO 3741.
2 © ISO 2020 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/FDIS 5135:2020(E)
5 Installation and operation of equipment to be tested
5.1 General
5.1.1 When the equipment is mounted closer than 1,0 m to one or more reflecting planes, the sound
power level can depend strongly on the position of the equipment relative to these planes. Therefore,
install the equipment to be tested in a position representative of normal usage. Figure 1 illustrates the
overall test environment, with the specific details of each type shown in Figures 2 to 7.
Key
1 airterminal device installed on or against a surface (see Figure 2)
2 airterminal device installed at intersection of two surfaces (see Figure 3)
3 air-terminal device installed away from surface (see Figure 4)
4 air-terminal device installed outside room boundary (see Figures 5 and 6)
5 mounting detail for airterminal unit to determine casing radiated sound (see Figure 7)
NOTE See 5.2, 5.3 and 5.4 for mounting details.
Figure 1 — Location of equipment in test room
Reflecting planes may, for practical reasons, be simulated by panels with an area-related mass greater
2
than 7 kg/m . Such panels shall extend at least 1,0 m in all directions measured from any edge of the
equipment under test. The distance of 1,0 m is a deviation from the required 1,5 m specified in ISO 3741.
These panels shall be vibration isolated from the equipment under test. If such a panel is used, the
room with the reflecting panel shall be qualified for broad-band sound per the corresponding annex in
ISO 3741.
© ISO 2020 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO/FDIS 5135:2020(E)
5.1.2 Supply air to the equipment under test or exhaust air from it through a test installation in
accordance with either ANSI/ASHRAE 130 and ANSI/ASHRAE 70 or EN 12238, EN 12239 and EN 1751.
If EN 12238, EN 12239 and EN 1751 are followed, the airflow rate shall be measured using instruments
in accordance with the ISO 5167 series. Airflow measuring devices sometimes generate sound. If the
sound generated by the device adds to the sound produced by the unit, it is recommended that a two-
step process is used in which the airflow is measured first and then measure sound using the same static
pressure or pressure differentials.
5.1.3 Include air-flow control accessories (dampers, deflectors, straighteners, equalizers, etc.)
normally used in conjunction with the equipment under test in the test setup. Locate and set them in the
same manner as recommended for the application of the equipment.
5.2 Test installation of air-terminal devices, air-terminal units, dampers and valves for
measurement of the sound radiated to the reverberation test room
5.2.1 Position air-terminal devices normally installed in a boundary surface no closer than 1,0 m to
the intersection of any adjacent surface and away from any position of boundary surface symmetry, as
shown in Figure 2. The room surface on which the equipment is located can be the floor as shown, any
wall, or the ceiling.
Key
1 airterminal device installed on or against a s
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
