INTERNATIONAL ISO
STANDARD 813
Sixth edition
2019-07
Rubber, vulcanized or
thermoplastic — Determination of
adhesion to a rigid substrate — 90°
peel method
Caoutchouc vulcanisé ou thermoplastique — Détermination de
l'adhérence à un substrat rigide — Méthode par pelage à angle droit
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 2
6 Test pieces . 2
6.1 Dimensions . 2
6.2 Preparation . 3
6.3 Number . 4
6.4 Conditioning before testing . 4
7 Test temperature and humidity . 5
8 Procedure. 5
9 Expression of results . 5
9.1 Adhesion strength . 5
9.2 Adhesion failure symbols . 5
10 Precision . 6
11 Test report . 6
Annex A (informative) Analysis of the viscoelastic behaviour of the bond .7
Annex B (normative) Calibration schedule . 8
Bibliography .10

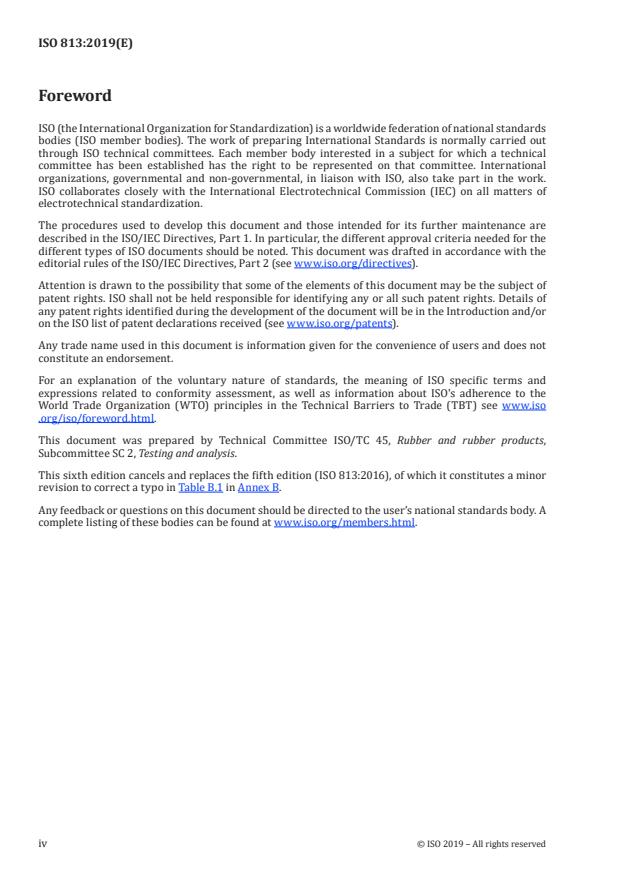

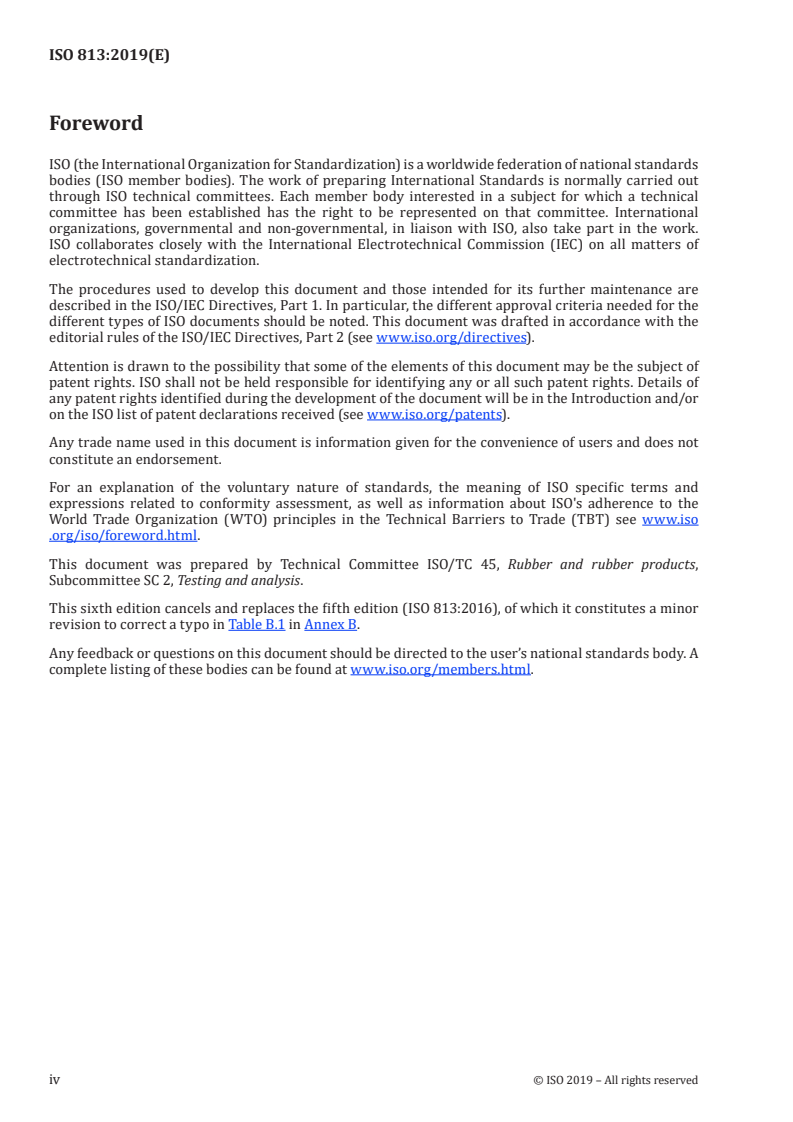

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 2, Testing and analysis.
This sixth edition cancels and replaces the fifth edition (ISO 813:2016), of which it constitutes a minor
revision to correct a typo in Table B.1 in Annex B.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 813:2019(E)
Rubber, vulcanized or thermoplastic — Determination of
adhesion to a rigid substrate — 90° peel method
WARNING 1 — Persons using this document should be familiar with normal laboratory practice.
This document does not purport to address all of the safety problems, if any, associated with its
use. It is the responsibility of the user to establish appropriate safety and health practices and to
determine the applicability of any other restrictions.
WARNING 2 — Certain procedures specified in this document might involve the use or generation
of substances, or the generation of waste, that could constitute a local environmental hazard.
Reference should be made to appropriate documentation on safe handling and disposal after use.
1 Scope
This document specifies a method for the determination of the adhesive strength of a vulcanized or
thermoplastic rubber bonded to a rigid substrate, using a test piece comprising a strip of rubber bonded
to a single plate of rigid material. The test is carried out at a peel angle of 90°.
The method is applicable primarily to test pieces prepared in the laboratory under standard conditions,
such as can be used to provide data for the choice of rubber compounds or adhesive systems, the
development of such materials and the control of manufacturing processes.
This method is not suitable for high-hardness rubbers, typically above 85 IRHD.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 5893, Rubber and plastics test equipment — Tensile, flexural and compression types (constant rate of
traverse) — Specification
ISO 18899:2013, Rubber — Guide to the calibration of test equipment
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Principle
The force required to cause separation of a strip of rubber bonded to a rigid substrate is measured, the
angle of separation being 90° and the width and thickness of the rubber and the rigid material being
fixed within specified limits.
5 Apparatus
5.1 Tensile-testing machine, in accordance with the requirements of ISO 5893, capable of measuring
force with an accuracy corresponding to class 1 and with a rate of traverse of the moving grip of 50 mm/
min ± 5 mm/min.
5.2 Fixture, for holding the test piece to the moving grip of the testing machine (5.1) so that the
direction of pull to cause separation is at all times during the test as nearly perpendicular as possible
to the plane of the bond between the rubber and the rigid substrate, i.e. making an angle of 90° with the
face of the fixture. The fixture shown in Figure 1 complies with this requirement.
Dimensions in millimetres
Key
1 rubber
2 tensile force
3 rigid substrate
4 adjustment grooves
5 attachment to upper grip of test machine
Figure 1 — Example of test fixture
5.3 Grip, so designed that it does not allow the rubber to slip or cause it to rupture.
5.4 Temperature-controlled chamber (if needed), for carrying out tests at a chosen temperature
which can be kept within the tolerances given in ISO 23529.
6 Test pieces
6.1 Dimensions
The standard test piece shall consist of a strip of rubber 6 mm ± 0,1 mm thick in the test area,
25 mm ± 0,1 mm wide and 125 mm long, bonded to a square area, 25 mm long and 25 mm ± 0,1 mm
2 © ISO 2019 – All rights reserved
wide on the surface of a strip of rigid substrate, the determination of the dimensions of the test piece
being in accordance with ISO 23529.
The substrate shall be sufficiently thick to prevent deformation during the test: a minimum thickness
of 1,5 mm is recommended. The width shall be 25 mm ± 0,1 mm and the length, 60 mm ± 1 mm.
Each test piece shall be prepared so that the bonded area, 25 mm long and 25 mm ± 0,1 mm wide, is
approximately in the middle of the substrate as shown in Figure 2.
Dimensions in millimetres
Key
1 rubber
2 masked area
3 bonded area
4 rigid substrate
5 thickness depends on the thickness of the substrate
Figure 2 — Standard test piece
6.2 Preparation
6.2.1 Two types of mould can be used for the preparation of test pieces: moulds for several test pieces
or moulds for single test pieces.
6.2.1.1 When test pieces are to be made using one type of rubber and one type of adhesive system, a
mould for several test pieces can be used. The inside mould dimension parallel to the longitudinal axis of
the strip of substrate shall be 125 mm. The dimension corresponding to the transverse axis of the strip of
substrate can be altered, depending on the number of test pieces to be prepared at a time. The dimension
perpendicular to the longitudinal and transverse axes of the substrate can be altered, for instance using
metal plates of various thicknesses, depending on the thickness of the substrate, in order to leave a depth
of 6 mm ± 0,05 mm free for the rubber.
6.2.1.2 When only one test piece is to be made from a given rubber, a mould as specified in 6.2.1.1 shall
be used, except that the dimension corresponding to the transverse axis shall be restricted to the width
of the test piece.
6.2.2 From the rubber compound, cut slabs of sufficient thickness and of the required size for the
mould (length 125 mm, width corresponding to the number of test pieces to be prepared) so as to ensure
maximum pressure between the rubber and the substrate during the test piece preparation process.
6.2.3 During test piece preparation, take great care to keep the surfaces to be bonded clean and free
from dust, moisture and other foreign matter.
Prepare, in the way required by the adhesive system under investigation, the surface to be bonded of
strips of substrate of the dimensions specified in 6.1. Mask both ends with pressure-sensitive tape so
that only the area specified in 6.1 is available for bonding.
Clean the rubber surface to be bonded, using solvent or another technique as req
...
INTERNATIONAL ISO
STANDARD 813
Sixth edition
2019-07
Rubber, vulcanized or
thermoplastic — Determination of
adhesion to a rigid substrate — 90°
peel method
Caoutchouc vulcanisé ou thermoplastique — Détermination de
l'adhérence à un substrat rigide — Méthode par pelage à angle droit
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 2
6 Test pieces . 2
6.1 Dimensions . 2
6.2 Preparation . 3
6.3 Number . 4
6.4 Conditioning before testing . 4
7 Test temperature and humidity . 5
8 Procedure. 5
9 Expression of results . 5
9.1 Adhesion strength . 5
9.2 Adhesion failure symbols . 5
10 Precision . 6
11 Test report . 6
Annex A (informative) Analysis of the viscoelastic behaviour of the bond .7
Annex B (normative) Calibration schedule . 8
Bibliography .10
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 2, Testing and analysis.
This sixth edition cancels and replaces the fifth edition (ISO 813:2016), of which it constitutes a minor
revision to correct a typo in Table B.1 in Annex B.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 813:2019(E)
Rubber, vulcanized or thermoplastic — Determination of
adhesion to a rigid substrate — 90° peel method
WARNING 1 — Persons using this document should be familiar with normal laboratory practice.
This document does not purport to address all of the safety problems, if any, associated with its
use. It is the responsibility of the user to establish appropriate safety and health practices and to
determine the applicability of any other restrictions.
WARNING 2 — Certain procedures specified in this document might involve the use or generation
of substances, or the generation of waste, that could constitute a local environmental hazard.
Reference should be made to appropriate documentation on safe handling and disposal after use.
1 Scope
This document specifies a method for the determination of the adhesive strength of a vulcanized or
thermoplastic rubber bonded to a rigid substrate, using a test piece comprising a strip of rubber bonded
to a single plate of rigid material. The test is carried out at a peel angle of 90°.
The method is applicable primarily to test pieces prepared in the laboratory under standard conditions,
such as can be used to provide data for the choice of rubber compounds or adhesive systems, the
development of such materials and the control of manufacturing processes.
This method is not suitable for high-hardness rubbers, typically above 85 IRHD.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 5893, Rubber and plastics test equipment — Tensile, flexural and compression types (constant rate of
traverse) — Specification
ISO 18899:2013, Rubber — Guide to the calibration of test equipment
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Principle
The force required to cause separation of a strip of rubber bonded to a rigid substrate is measured, the
angle of separation being 90° and the width and thickness of the rubber and the rigid material being
fixed within specified limits.
5 Apparatus
5.1 Tensile-testing machine, in accordance with the requirements of ISO 5893, capable of measuring
force with an accuracy corresponding to class 1 and with a rate of traverse of the moving grip of 50 mm/
min ± 5 mm/min.
5.2 Fixture, for holding the test piece to the moving grip of the testing machine (5.1) so that the
direction of pull to cause separation is at all times during the test as nearly perpendicular as possible
to the plane of the bond between the rubber and the rigid substrate, i.e. making an angle of 90° with the
face of the fixture. The fixture shown in Figure 1 complies with this requirement.
Dimensions in millimetres
Key
1 rubber
2 tensile force
3 rigid substrate
4 adjustment grooves
5 attachment to upper grip of test machine
Figure 1 — Example of test fixture
5.3 Grip, so designed that it does not allow the rubber to slip or cause it to rupture.
5.4 Temperature-controlled chamber (if needed), for carrying out tests at a chosen temperature
which can be kept within the tolerances given in ISO 23529.
6 Test pieces
6.1 Dimensions
The standard test piece shall consist of a strip of rubber 6 mm ± 0,1 mm thick in the test area,
25 mm ± 0,1 mm wide and 125 mm long, bonded to a square area, 25 mm long and 25 mm ± 0,1 mm
2 © ISO 2019 – All rights reserved
wide on the surface of a strip of rigid substrate, the determination of the dimensions of the test piece
being in accordance with ISO 23529.
The substrate shall be sufficiently thick to prevent deformation during the test: a minimum thickness
of 1,5 mm is recommended. The width shall be 25 mm ± 0,1 mm and the length, 60 mm ± 1 mm.
Each test piece shall be prepared so that the bonded area, 25 mm long and 25 mm ± 0,1 mm wide, is
approximately in the middle of the substrate as shown in Figure 2.
Dimensions in millimetres
Key
1 rubber
2 masked area
3 bonded area
4 rigid substrate
5 thickness depends on the thickness of the substrate
Figure 2 — Standard test piece
6.2 Preparation
6.2.1 Two types of mould can be used for the preparation of test pieces: moulds for several test pieces
or moulds for single test pieces.
6.2.1.1 When test pieces are to be made using one type of rubber and one type of adhesive system, a
mould for several test pieces can be used. The inside mould dimension parallel to the longitudinal axis of
the strip of substrate shall be 125 mm. The dimension corresponding to the transverse axis of the strip of
substrate can be altered, depending on the number of test pieces to be prepared at a time. The dimension
perpendicular to the longitudinal and transverse axes of the substrate can be altered, for instance using
metal plates of various thicknesses, depending on the thickness of the substrate, in order to leave a depth
of 6 mm ± 0,05 mm free for the rubber.
6.2.1.2 When only one test piece is to be made from a given rubber, a mould as specified in 6.2.1.1 shall
be used, except that the dimension corresponding to the transverse axis shall be restricted to the width
of the test piece.
6.2.2 From the rubber compound, cut slabs of sufficient thickness and of the required size for the
mould (length 125 mm, width corresponding to the number of test pieces to be prepared) so as to ensure
maximum pressure between the rubber and the substrate during the test piece preparation process.
6.2.3 During test piece preparation, take great care to keep the surfaces to be bonded clean and free
from dust, moisture and other foreign matter.
Prepare, in the way required by the adhesive system under investigation, the surface to be bonded of
strips of substrate of the dimensions specified in 6.1. Mask both ends with pressure-sensitive tape so
that only the area specified in 6.1 is available for bonding.
Clean the rubber surface to be bonded, using solvent or another technique as req
...
NORME ISO
INTERNATIONALE 813
Sixième édition
2019-07
Caoutchouc vulcanisé ou
thermoplastique — Détermination
de l'adhérence à un substrat rigide —
Méthode par pelage à angle droit
Rubber, vulcanized or thermoplastic — Determination of adhesion to
a rigid substrate — 90° peel method
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage . 2
6 Éprouvettes . 3
6.1 Dimensions . 3
6.2 Préparation . 3
6.3 Nombre . 5
6.4 Conditionnement avant essai . 5
7 Température d'essai et humidité . 5
8 Mode opératoire. 5
9 Expression des résultats. 5
9.1 Force d'adhérence . 5
9.2 Symboles caractérisant le décollement . 6
10 Fidélité . 6
11 Rapport d'essai . 6
Annexe A (informative) Analyse du comportement viscoélastique de la liaison .7
Annexe B (normative) Programme d'étalonnage. 8
Bibliographie .10

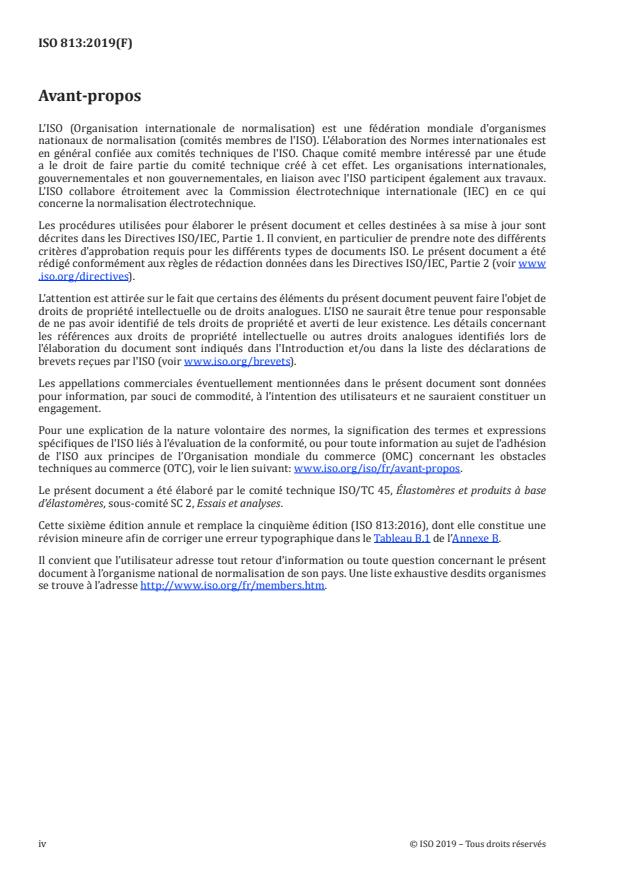

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 2, Essais et analyses.
Cette sixième édition annule et remplace la cinquième édition (ISO 813:2016), dont elle constitue une
révision mineure afin de corriger une erreur typographique dans le Tableau B.1 de l’Annexe B.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse http: //www .iso .org/fr/members .htm.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 813:2019(F)
Caoutchouc vulcanisé ou thermoplastique —
Détermination de l'adhérence à un substrat rigide —
Méthode par pelage à angle droit
AVERTISSEMENT 1 — Il convient que l'utilisateur du présent document connaisse bien les
pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur
d'établir des pratiques appropriées en matière d'hygiène et de sécurité, et de déterminer
l'applicabilité de toute autre restriction.
AVERTISSEMENT 2 — Certains modes opératoires spécifiés dans le présent document peuvent
impliquer l'utilisation ou la génération de substances ou de déchets pouvant représenter
un danger environnemental local. Il convient de se référer à la documentation appropriée
concernant la manipulation et l'élimination après usage en toute sécurité.
1 Domaine d'application
Le présent document spécifie une méthode pour la détermination de la force d'adhérence d'un
caoutchouc, vulcanisé ou thermoplastique, collé à un substrat rigide, utilisant une éprouvette
comprenant une bande de caoutchouc collée à une plaque individuelle de substrat rigide. L'essai est
réalisé avec un angle de pelage de 90°.
La méthode est applicable principalement aux éprouvettes préparées en laboratoire dans des conditions
normales afin d'obtenir des données utilisables pour le choix des mélanges de caoutchouc ou des
systèmes adhésifs, l'élaboration de tels matériaux et le contrôle des procédés de fabrication.
Cette méthode ne convient pas pour des caoutchoucs de dureté élevée, typiquement supérieure à
85 DIDC.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 5893, Appareils d’essai du caoutchouc et des plastiques — Types pour traction, flexion et compression
(vitesse de translation constante) — Spécifications
ISO 18899:2013, Caoutchouc — Guide pour l'étalonnage du matériel d'essai
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Principe
La force nécessaire pour provoquer le décollement d'une bande de caoutchouc collée sur la surface d'un
substrat rigide est mesurée, l'angle de séparation étant de 90°, et la largeur et l'épaisseur du caoutchouc
et du matériau rigide étant fixées dans des limites spécifiées.
5 Appareillage
5.1 Machine d'essai de traction, conforme aux exigences de l'ISO 5893, capable de mesurer une
force avec une exactitude correspondant à la classe 1 et ayant une vitesse de déplacement de la mâchoire
mobile de 50 mm/min ± 5 mm/min.
5.2 Dispositif de fixation, permettant de maintenir l'éprouvette sur la mâchoire mobile de la machine
d'essai (5.1) de façon que l'effort de traction provoquant de décollement soit à tout moment de l'essai
aussi perpendiculaire que possible au plan de l'interface entre le caoutchouc et le substrat rigide, c'est-
à-dire qu'il soit appliqué en faisant un angle de 90° avec le plan frontal de ce dispositif. Le dispositif de
fixation représenté à la Figure 1 satisfait à cette exigence.
Dimensions en millimètres
Légende
1 caoutchouc
2 force de traction
3 substrat rigide
4 lumière de réglage de la glissière
5 dispositif de fixation à la mâchoire mobile de la machine d'essai
Figure 1 — Exemple de dispositif de fixation
5.3 Mâchoire de serrage, conçue de façon à ne permettre aucun glissement et à ne provoquer aucune
rupture du caoutchouc.
5.4 Enceinte thermorégulée (si nécessaire), permettant de réaliser les essais à une température
choisie qui peut être maintenue dans les tolérances données dans l'ISO 23529.
2 © ISO 2019 – Tous droits réservés
6 Éprouvettes
6.1 Dimensions
L'éprouvette normalisée doit être constituée d'une bande de caoutchouc ayant une épaisseur de
6 mm ± 0,1 mm dans la zone d'essai, une largeur de 25 mm ± 0,1 mm, une longueur de 125 mm, collée
sur une surface carrée de 25 mm de longueur et 25 mm ± 0,1 mm de largeur à une plaque de substrat
rigide, la détermination des dimensions de l'éprouvette étant effectuée conformément à l'ISO 23529.
Le substrat doit avoir une épaisseur suffisante pour éviter toute déformation au cours de l'essai: une
épaisseur minimale de 1,5 mm est recommandée. La largeur doit être de 25 mm ± 0,1 mm et la longueur
de 60 mm ± 1 mm.
Chaque éprouvette doit être préparée de façon que la partie collée, d'une longueur de 25 mm et d'une
largeur de 25 mm ± 0,1 mm, soit approximativement située au milieu de la plaque du substrat comme
représenté à la Figure 2.
Dimensions en millimètres
Légende
1 caoutchouc
2 partie masquée
3 partie collée
4 substrat rigide
5 épaisseur dépendant de l'épaisseur du substrat
Figure 2 — Éprouvette normalisée
6.2 Préparation
6.2.1 Deux types de moules peuvent être utilisés pour la préparation des éprouvettes: les moules pour
plusieurs éprouvettes ou les moules pour des éprouvettes individuelles.
6.2.1.1 Lorsque les éprouvettes sont réalisées en utilisant un seul type de caoutchouc et un seul type de
système adhésif, on peut utiliser un moule pour plusieurs éprouvettes. La dimension intérieure du moule,
prise parallèlement à l'axe longitudinal de la plaque du substrat, doit être de 125 mm. La dimension
correspondant à l'axe transversal de la plaque du substrat peut var
...
NORME ISO
INTERNATIONALE 813
Sixième édition
2019-07
Caoutchouc vulcanisé ou
thermoplastique — Détermination
de l'adhérence à un substrat rigide —
Méthode par pelage à angle droit
Rubber, vulcanized or thermoplastic — Determination of adhesion to
a rigid substrate — 90° peel method
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage . 2
6 Éprouvettes . 3
6.1 Dimensions . 3
6.2 Préparation . 3
6.3 Nombre . 5
6.4 Conditionnement avant essai . 5
7 Température d'essai et humidité . 5
8 Mode opératoire. 5
9 Expression des résultats. 5
9.1 Force d'adhérence . 5
9.2 Symboles caractérisant le décollement . 6
10 Fidélité . 6
11 Rapport d'essai . 6
Annexe A (informative) Analyse du comportement viscoélastique de la liaison .7
Annexe B (normative) Programme d'étalonnage. 8
Bibliographie .10
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 2, Essais et analyses.
Cette sixième édition annule et remplace la cinquième édition (ISO 813:2016), dont elle constitue une
révision mineure afin de corriger une erreur typographique dans le Tableau B.1 de l’Annexe B.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse http: //www .iso .org/fr/members .htm.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 813:2019(F)
Caoutchouc vulcanisé ou thermoplastique —
Détermination de l'adhérence à un substrat rigide —
Méthode par pelage à angle droit
AVERTISSEMENT 1 — Il convient que l'utilisateur du présent document connaisse bien les
pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur
d'établir des pratiques appropriées en matière d'hygiène et de sécurité, et de déterminer
l'applicabilité de toute autre restriction.
AVERTISSEMENT 2 — Certains modes opératoires spécifiés dans le présent document peuvent
impliquer l'utilisation ou la génération de substances ou de déchets pouvant représenter
un danger environnemental local. Il convient de se référer à la documentation appropriée
concernant la manipulation et l'élimination après usage en toute sécurité.
1 Domaine d'application
Le présent document spécifie une méthode pour la détermination de la force d'adhérence d'un
caoutchouc, vulcanisé ou thermoplastique, collé à un substrat rigide, utilisant une éprouvette
comprenant une bande de caoutchouc collée à une plaque individuelle de substrat rigide. L'essai est
réalisé avec un angle de pelage de 90°.
La méthode est applicable principalement aux éprouvettes préparées en laboratoire dans des conditions
normales afin d'obtenir des données utilisables pour le choix des mélanges de caoutchouc ou des
systèmes adhésifs, l'élaboration de tels matériaux et le contrôle des procédés de fabrication.
Cette méthode ne convient pas pour des caoutchoucs de dureté élevée, typiquement supérieure à
85 DIDC.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 5893, Appareils d’essai du caoutchouc et des plastiques — Types pour traction, flexion et compression
(vitesse de translation constante) — Spécifications
ISO 18899:2013, Caoutchouc — Guide pour l'étalonnage du matériel d'essai
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Principe
La force nécessaire pour provoquer le décollement d'une bande de caoutchouc collée sur la surface d'un
substrat rigide est mesurée, l'angle de séparation étant de 90°, et la largeur et l'épaisseur du caoutchouc
et du matériau rigide étant fixées dans des limites spécifiées.
5 Appareillage
5.1 Machine d'essai de traction, conforme aux exigences de l'ISO 5893, capable de mesurer une
force avec une exactitude correspondant à la classe 1 et ayant une vitesse de déplacement de la mâchoire
mobile de 50 mm/min ± 5 mm/min.
5.2 Dispositif de fixation, permettant de maintenir l'éprouvette sur la mâchoire mobile de la machine
d'essai (5.1) de façon que l'effort de traction provoquant de décollement soit à tout moment de l'essai
aussi perpendiculaire que possible au plan de l'interface entre le caoutchouc et le substrat rigide, c'est-
à-dire qu'il soit appliqué en faisant un angle de 90° avec le plan frontal de ce dispositif. Le dispositif de
fixation représenté à la Figure 1 satisfait à cette exigence.
Dimensions en millimètres
Légende
1 caoutchouc
2 force de traction
3 substrat rigide
4 lumière de réglage de la glissière
5 dispositif de fixation à la mâchoire mobile de la machine d'essai
Figure 1 — Exemple de dispositif de fixation
5.3 Mâchoire de serrage, conçue de façon à ne permettre aucun glissement et à ne provoquer aucune
rupture du caoutchouc.
5.4 Enceinte thermorégulée (si nécessaire), permettant de réaliser les essais à une température
choisie qui peut être maintenue dans les tolérances données dans l'ISO 23529.
2 © ISO 2019 – Tous droits réservés
6 Éprouvettes
6.1 Dimensions
L'éprouvette normalisée doit être constituée d'une bande de caoutchouc ayant une épaisseur de
6 mm ± 0,1 mm dans la zone d'essai, une largeur de 25 mm ± 0,1 mm, une longueur de 125 mm, collée
sur une surface carrée de 25 mm de longueur et 25 mm ± 0,1 mm de largeur à une plaque de substrat
rigide, la détermination des dimensions de l'éprouvette étant effectuée conformément à l'ISO 23529.
Le substrat doit avoir une épaisseur suffisante pour éviter toute déformation au cours de l'essai: une
épaisseur minimale de 1,5 mm est recommandée. La largeur doit être de 25 mm ± 0,1 mm et la longueur
de 60 mm ± 1 mm.
Chaque éprouvette doit être préparée de façon que la partie collée, d'une longueur de 25 mm et d'une
largeur de 25 mm ± 0,1 mm, soit approximativement située au milieu de la plaque du substrat comme
représenté à la Figure 2.
Dimensions en millimètres
Légende
1 caoutchouc
2 partie masquée
3 partie collée
4 substrat rigide
5 épaisseur dépendant de l'épaisseur du substrat
Figure 2 — Éprouvette normalisée
6.2 Préparation
6.2.1 Deux types de moules peuvent être utilisés pour la préparation des éprouvettes: les moules pour
plusieurs éprouvettes ou les moules pour des éprouvettes individuelles.
6.2.1.1 Lorsque les éprouvettes sont réalisées en utilisant un seul type de caoutchouc et un seul type de
système adhésif, on peut utiliser un moule pour plusieurs éprouvettes. La dimension intérieure du moule,
prise parallèlement à l'axe longitudinal de la plaque du substrat, doit être de 125 mm. La dimension
correspondant à l'axe transversal de la plaque du substrat peut var
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
