ISO 6773:1994
(Main)Aerospace - Fluid systems - Thermal shock testing of piping and fittings
Aerospace - Fluid systems - Thermal shock testing of piping and fittings
Cancels and replaces the first edition (1982). Provides an environmental test method for thermal shock testing of fluid system piping and fittings, excluding hose and hose assemblies.
Aéronautique et espace — Systèmes de fluides — Essai de choc thermique des tuyauteries et raccords
General Information
- Status
- Published
- Publication Date
- 28-Sep-1994
- Technical Committee
- ISO/TC 20/SC 10 - Aerospace fluid systems and components
- Drafting Committee
- ISO/TC 20/SC 10/WG 6 - Couplings for rigid pipe
- Current Stage
- 9020 - International Standard under periodical review
- Start Date
- 15-Oct-2025
- Completion Date
- 15-Oct-2025
Relations
- Effective Date
- 15-Apr-2008
Overview
ISO 6773:1994 - "Aerospace - Fluid systems - Thermal shock testing of piping and fittings" defines an environmental test method for evaluating the resistance of aerospace fluid system piping and fittings (excluding hoses and hose assemblies) to thermal shock. This second edition (1994) cancels and replaces the first edition (1982). The standard ensures components can withstand rapid temperature and pressure changes without leaking or bursting under service-class pressures referenced to ISO 6772.
Key topics and requirements
- Scope: Applies to piping and fittings in aerospace fluid systems; explicitly excludes hoses and hose assemblies.
- Test fluid: Must be a system or hydraulic fluid compatible with the item under test and the specified system pressure/temperature.

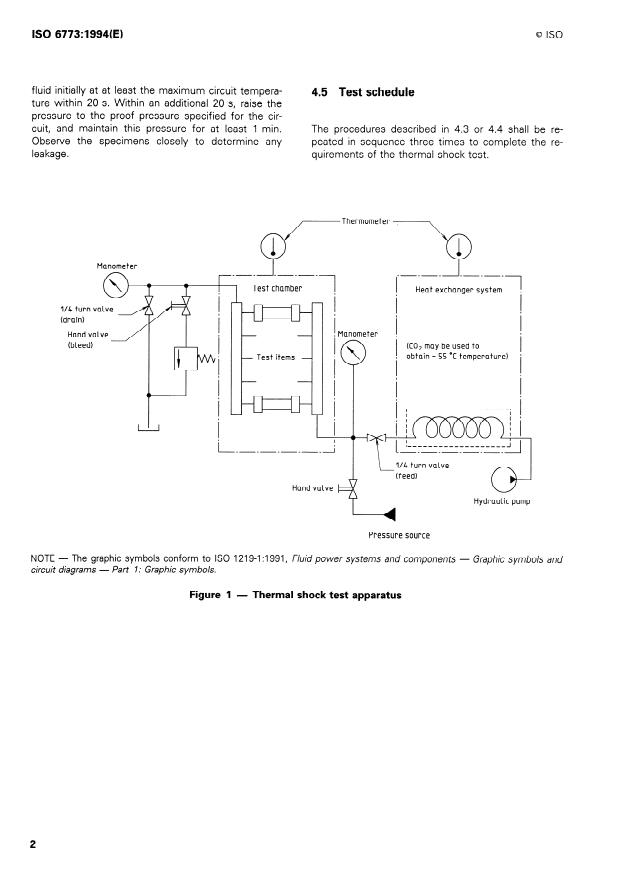

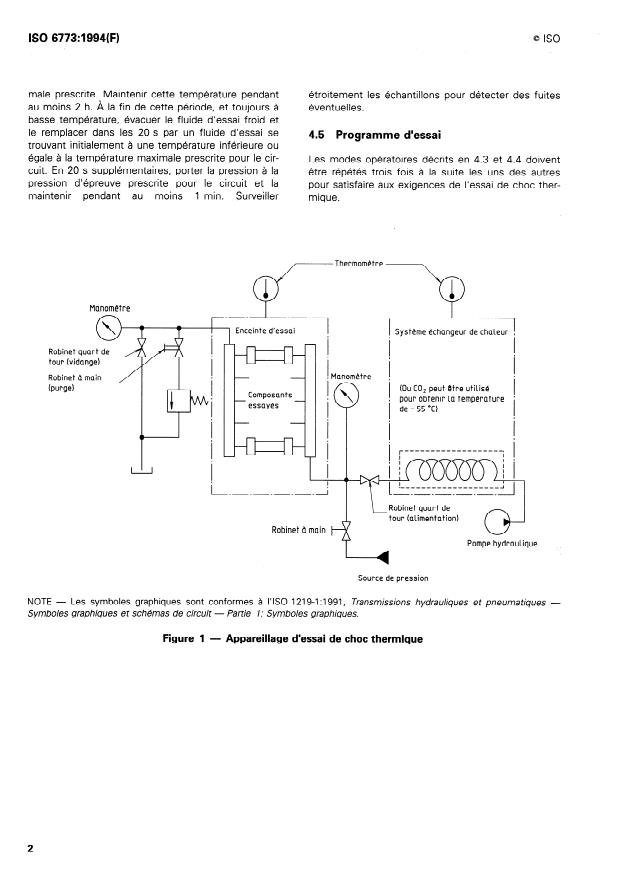

- Test apparatus: Components include a temperature chamber, heat exchanger, pressure source (pump), valves, manometers and test fixture to mount assemblies. Graphic symbols conform to ISO 1219-1.
- Hot chamber procedure:
- Pressurize assemblies to at least nominal circuit service pressure.
- Raise chamber to at least the maximum specified circuit temperature and hold for minimum 2 hours.
- While at temperature, replace hot fluid with cold fluid (initially at or below the minimum specified temperature) within 20 s.
- Within an additional 20 s, raise pressure to at least the proof pressure, maintain for 1 minute, release for 1 minute, then repeat the 1-minute pressurization.
- Observe continuously for leakage during pressurization periods.
- Cold chamber procedure:
- After cooling to room temperature, pressurize and lower chamber to at least the minimum specified temperature, hold 2 hours.
- Replace cold fluid with hot fluid within 20 s, apply proof pressure within the next 20 s, maintain 1 minute and observe for leakage.
- Test schedule: Repeat the hot-and-cold sequence three times.
- Acceptance: Test assemblies shall not leak or burst during the temperature and pressure cycling.
Applications and users
ISO 6773 is used by:
- Aerospace component manufacturers and suppliers (piping, fittings).
- Test laboratories and certification bodies performing environmental qualification.
- Aircraft systems engineers, quality assurance teams, and maintenance organizations validating hydraulic/fluid-system reliability. Practical uses include qualification testing during design validation, material selection, production verification and certification for aerospace hydraulic and fluid circuits subjected to rapid thermal transients.
Related standards
- ISO 6772:1988 - referenced for circuit pressure classification (pulse testing of hoses, tubing and fittings assemblies).
- ISO 1219-1 - graphic symbols for fluid power systems and components.
Keywords: ISO 6773, thermal shock testing, aerospace fluid systems, piping and fittings, hydraulic systems, environmental test method, proof pressure, thermal cycling.
ISO 6773:1994 - Aerospace -- Fluid systems -- Thermal shock testing of piping and fittings
ISO 6773:1994 - Aéronautique et espace -- Systemes de fluides -- Essai de choc thermique des tuyauteries et raccords
ISO 6773:1994 - Aéronautique et espace -- Systemes de fluides -- Essai de choc thermique des tuyauteries et raccords
Frequently Asked Questions
ISO 6773:1994 is a standard published by the International Organization for Standardization (ISO). Its full title is "Aerospace - Fluid systems - Thermal shock testing of piping and fittings". This standard covers: Cancels and replaces the first edition (1982). Provides an environmental test method for thermal shock testing of fluid system piping and fittings, excluding hose and hose assemblies.
Cancels and replaces the first edition (1982). Provides an environmental test method for thermal shock testing of fluid system piping and fittings, excluding hose and hose assemblies.
ISO 6773:1994 is classified under the following ICS (International Classification for Standards) categories: 49.080 - Aerospace fluid systems and components. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 6773:1994 has the following relationships with other standards: It is inter standard links to ISO 6773:1982. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 6773:1994 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL IS0
STANDARD
Second edition
1994-l o-01
Aerospace - Fluid systems - Thermal
shock testing of piping and fittings
Akonautique et espace - SystGmes de fluides - Essai de choc
thermique des tuyauteries et raccords
Reference number
IS0 6773:1994(E)
IS0 6773:1994(E)

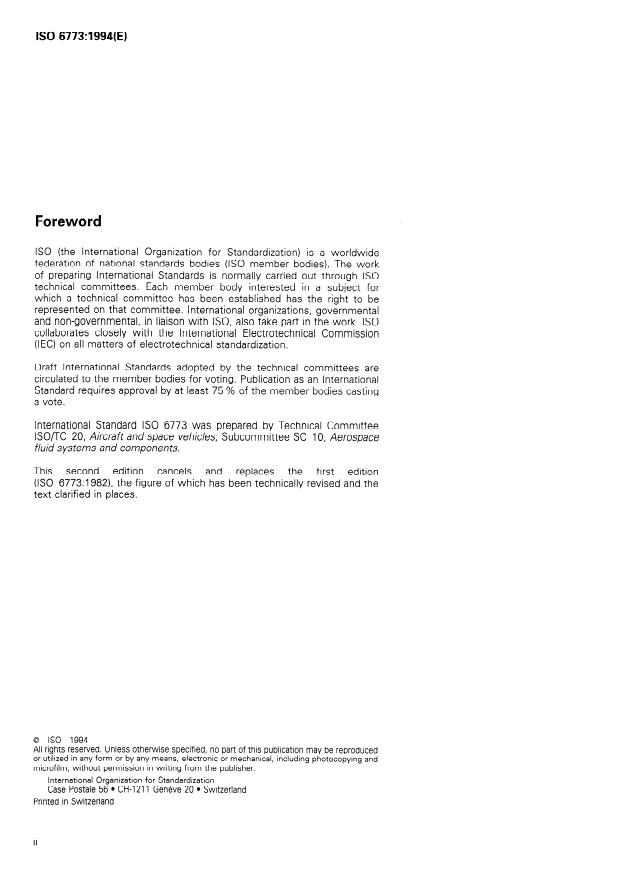

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 6773 was prepared by Technical Committee
lSO/TC 20, Aircraft and space vehicles, Subcommittee SC 10, Aerospace
fluid systems and components.
This second edition cancels and replaces the first edition
(IS0 6773:1982), th e f’ jgure of which has been technically revised and the
text clarified in places.
0 IS0 1994
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
INTERNATIONAL STANDARD 0 IS0 IS0 6773:1994(E)
- Fluid systems - Thermal shock testing
Aerospace
of piping and fittings
circuit pressures corresponding to the system classi-
1 Scope
fication specified in IS0 6772.
This International Standard provides an environmental
test method for thermal shock testing of fluid system
4.2 Test fluid
piping and fittings, excluding hose and hose as-
semblies.
The specified test fluid shall be a system fluid or hy-
draulic fluid which is compatible with the item being
tested and the specified system pressure and tem-
2 Normative reference
perature.
The following standard contains provisions which,
through reference in this text, constitute provisions
4.3 Hot test chamber testing
of this International Standard. At the time of publi-
cation, the edition indicated was valid. All standards Mount the test assemblies in a temperature chamber,
connect them to a pressure source and fill them with
are subject to revision, and parties to agreements
the specified test fluid. Then pressurize the as-
based on this International Standard are encouraged
to investigate the possibility of applying the most re- semblies to at least the nominal circuit service press-
cent edition of the standard indicated below. Mem- ure and raise the temperature in
...
NORME ISO
INTERNATIONALE 6773
Deuxième édition
1994-I O-OI
Aéronautique et espace - Systèmes de
fluides - Essai de choc thermique des
tuyauteries et raccords
Aerospace - Fluid systems - Thermal shock testing of piping and
fittings
Numéro de référence
ISO 6773: 1994(F)

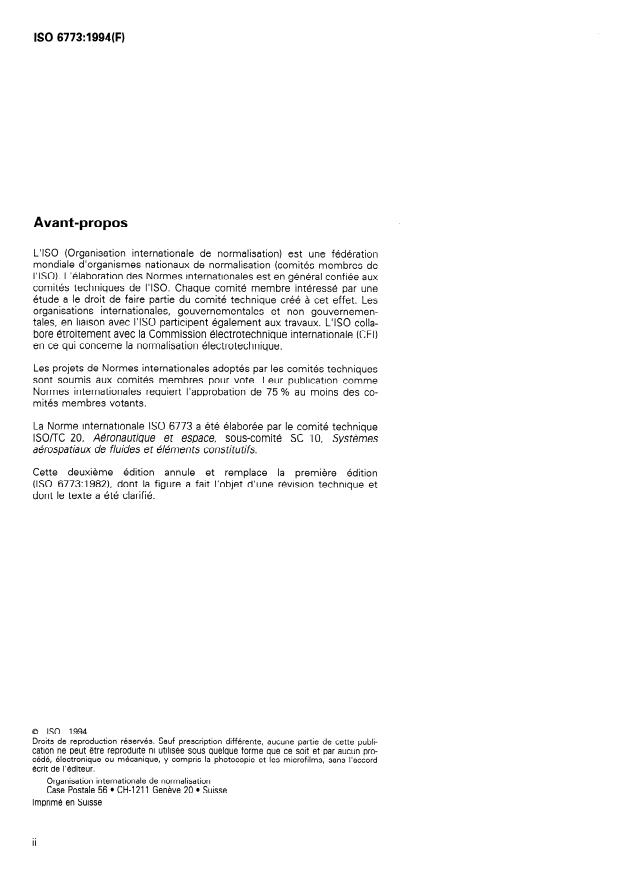

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 6773 a été élaborée par le comité technique
lSO/K 20, Aéronautique et espace, sous-comité SC 10, Systèmes
aérospatiaux de fluides et éléments constitutifs.
Cette deuxième édition annule et remplace la première édition
(ISO 6773:1982), dont la figure a fait l’objet d’une révision technique et
dont le texte a été clarifié.
0 60 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ii
NORME INTERNATIONALE 0 ISO
BO 6773:1994(F)
Aéronautique et espace - Systèmes de fluides -
Essai de choc thermique des tuyauteries et raccords
sions du fluide dans le circuit correspondant à la
1 Domaine d’application
classification du système dans NS0 6772.
La présente Norme internationale prescrit une mé-
thode d’essai par choc thermique des tuyauteries et
4.2 Fluide d’essai
raccords de circuits de transmissions par fluides, à
l’exclusion des tuyaux flexibles et assemblages de
Le fluide d’essai doit être celui qui circule dans le cir-
tuyaux flexibles, en vue de déterminer leurs perfor-
cuit ou un fluide hydraulique compatible avec le com-
mances en environnement.
posant essayé et les valeurs de pression et de
température prescrites pour le système.
2 Référence normative
4.3 Essai en chambre chaude
La norme suivante contient des dispositions qui, par
Monter les composants soumis à l’essai dans une
suite de la référence qui en est faite, constituent des
chambre thermique, les raccorder à une source de
dispositions valables pour la présente Norme interna-
pression et les remplir du fluide d’essai prescrit. En-
tionale. Au moment de la publication, l’édition indi-
suite les mettre sous une pression au moins égale à
quée était en vigueur. Toute norme est sujette à
la pression nominale de service du circuit, tandis que
révision et les parties prenantes des accords fondés
la température de la chambre d’essai est portée à une
sur la présente Norme internationale sont invitées à
température au moins égale à la température maxi-
rechercher la possibilité d’appliquer l’édition la plus
male prescrite pour le circuit. Maint
...

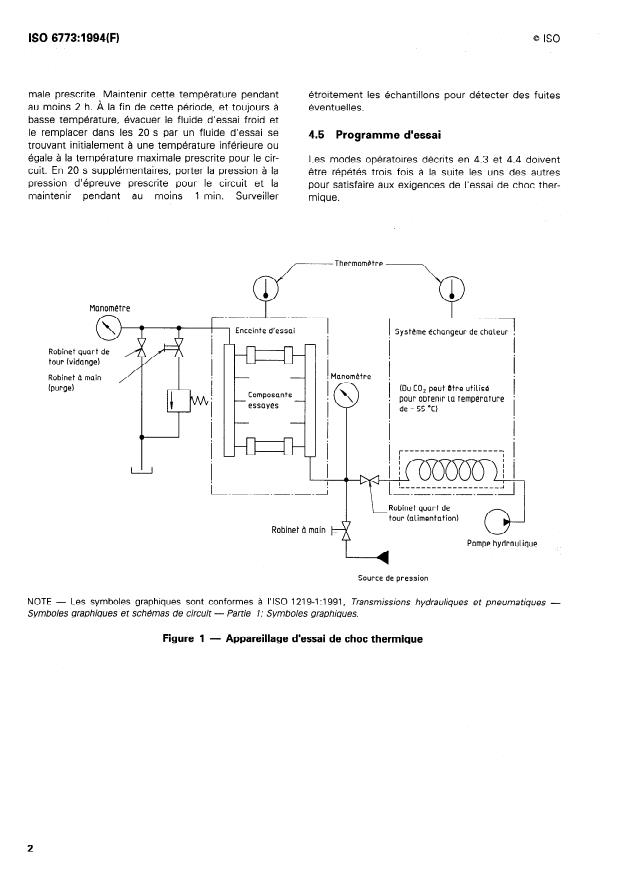

NORME ISO
INTERNATIONALE 6773
Deuxième édition
1994-I O-OI
Aéronautique et espace - Systèmes de
fluides - Essai de choc thermique des
tuyauteries et raccords
Aerospace - Fluid systems - Thermal shock testing of piping and
fittings
Numéro de référence
ISO 6773: 1994(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 6773 a été élaborée par le comité technique
lSO/K 20, Aéronautique et espace, sous-comité SC 10, Systèmes
aérospatiaux de fluides et éléments constitutifs.
Cette deuxième édition annule et remplace la première édition
(ISO 6773:1982), dont la figure a fait l’objet d’une révision technique et
dont le texte a été clarifié.
0 60 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ii
NORME INTERNATIONALE 0 ISO
BO 6773:1994(F)
Aéronautique et espace - Systèmes de fluides -
Essai de choc thermique des tuyauteries et raccords
sions du fluide dans le circuit correspondant à la
1 Domaine d’application
classification du système dans NS0 6772.
La présente Norme internationale prescrit une mé-
thode d’essai par choc thermique des tuyauteries et
4.2 Fluide d’essai
raccords de circuits de transmissions par fluides, à
l’exclusion des tuyaux flexibles et assemblages de
Le fluide d’essai doit être celui qui circule dans le cir-
tuyaux flexibles, en vue de déterminer leurs perfor-
cuit ou un fluide hydraulique compatible avec le com-
mances en environnement.
posant essayé et les valeurs de pression et de
température prescrites pour le système.
2 Référence normative
4.3 Essai en chambre chaude
La norme suivante contient des dispositions qui, par
Monter les composants soumis à l’essai dans une
suite de la référence qui en est faite, constituent des
chambre thermique, les raccorder à une source de
dispositions valables pour la présente Norme interna-
pression et les remplir du fluide d’essai prescrit. En-
tionale. Au moment de la publication, l’édition indi-
suite les mettre sous une pression au moins égale à
quée était en vigueur. Toute norme est sujette à
la pression nominale de service du circuit, tandis que
révision et les parties prenantes des accords fondés
la température de la chambre d’essai est portée à une
sur la présente Norme internationale sont invitées à
température au moins égale à la température maxi-
rechercher la possibilité d’appliquer l’édition la plus
male prescrite pour le circuit. Maint
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
