INTERNATIONAL ISO
STANDARD 4254-11
First edition
2010-12-15
Agricultural machinery — Safety —
Part 11:
Pick-up balers
Matériel agricole — Sécurité —
Partie 11: Ramasseuses-presses
Reference number
ISO 4254-11:2010(E)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 4254-11:2010(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4254-11:2010(E)
Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Terms and definitions .2
4 List of significant hazards .2
5 Safety requirements and/or protective measures.4
5.1 General .4
5.2 Requirements for all types of balers .4
5.3 Requirements for rectangular balers .8
5.4 Requirements for round balers.12
6 Verification of the safety requirements and/or protective measures .13
7 Information for use.13
7.1 Operator's manual.13
7.2 Marking.14
Bibliography.15
© ISO 2010 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 4254-11:2010(E)

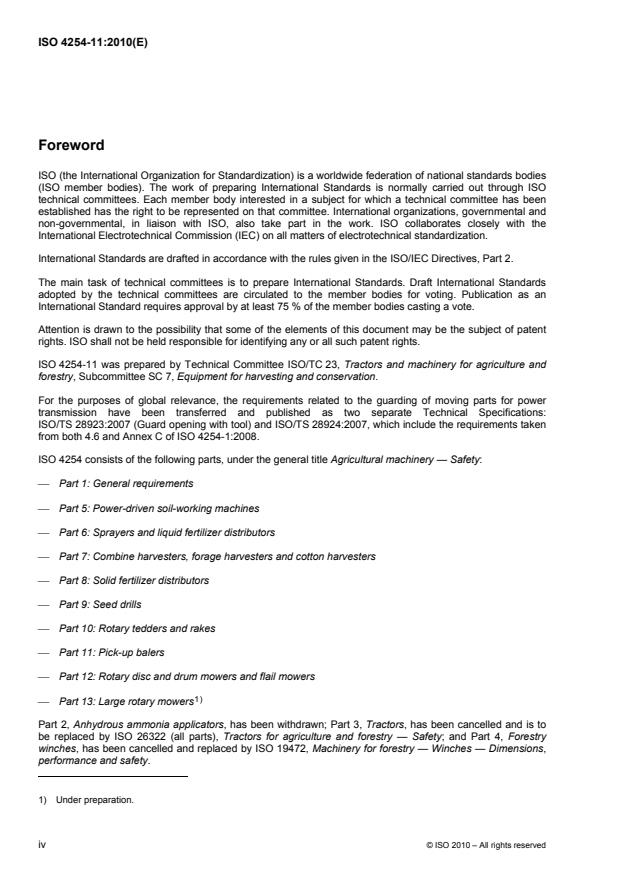

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 4254-11 was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture and
forestry, Subcommittee SC 7, Equipment for harvesting and conservation.
For the purposes of global relevance, the requirements related to the guarding of moving parts for power
transmission have been transferred and published as two separate Technical Specifications:
ISO/TS 28923:2007 (Guard opening with tool) and ISO/TS 28924:2007, which include the requirements taken
from both 4.6 and Annex C of ISO 4254-1:2008.
ISO 4254 consists of the following parts, under the general title Agricultural machinery — Safety:
⎯ Part 1: General requirements
⎯ Part 5: Power-driven soil-working machines
⎯ Part 6: Sprayers and liquid fertilizer distributors
⎯ Part 7: Combine harvesters, forage harvesters and cotton harvesters
⎯ Part 8: Solid fertilizer distributors
⎯ Part 9: Seed drills
⎯ Part 10: Rotary tedders and rakes
⎯ Part 11: Pick-up balers
⎯ Part 12: Rotary disc and drum mowers and flail mowers
1)
⎯ Part 13: Large rotary mowers
Part 2, Anhydrous ammonia applicators, has been withdrawn; Part 3, Tractors, has been cancelled and is to
be replaced by ISO 26322 (all parts), Tractors for agriculture and forestry — Safety; and Part 4, Forestry
winches, has been cancelled and replaced by ISO 19472, Machinery for forestry — Winches — Dimensions,
performance and safety.
1) Under preparation.
iv © ISO 2010 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 4254-11:2010(E)
Introduction
The structure of safety standards in the field of machinery is as follows:
a) type-A standards (basic standards) giving basic concepts, principles for design, and general aspects that
can be applied to machinery;
b) type-B standards (generic safety standards) dealing with one or more safety aspects or one or more
types of safeguards that can be used across a wide range of machinery:
⎯ type-B1 standards on particular safety aspects (e.g. safety distances, surface temperature, noise);
⎯ type-B2 standards on safeguards (e.g. two-hand controls, interlocking devices, pressure-sensitive
devices, guards);
c) Type-C standards (machinery safety standards) dealing with detailed safety requirements for a particular
machine or group of machines.
This document is a type-C standard as stated in ISO 12100.
The machinery concerned and the extent to which hazards, hazardous situations or hazardous events are
covered are indicated in the Scope of this part of ISO 4254. These hazards are specific to self-propelled and
trailed pick-up balers, including the combination of pick-up balers with wrappers.
Significant hazards that are common to all the agricultural machines (self-propelled ride-on, mounted, semi-
mounted and trailed) are dealt with in ISO 4254-1.
When requirements of this type-C standard are different from those which are stated in type-A or type-B
standards, the requirements of this type-C standard take precedence over the requirements of the other
standards for machines that have been designed and built according to the provisions of this type-C standard.
© ISO 2010 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 4254-11:2010(E)
Agricultural machinery — Safety —
Part 11:
Pick-up balers
1 Scope
This part of ISO 4254, intended to be used together with ISO 4254-1, specifies the safety requirements and
their verification for the design and construction of self-propelled and trailed pick-up balers, including the
combination of pick-up balers with wrappers, independent of the shape or size of the bales formed. It
describes methods for the elimination or reduction of hazards arising from the intended use and reasonably
foreseeable misuse of these machines by one person (the operator) in the course of normal operation and
service. In addition, it specifies the type of information on safe working practices to be provided by the
manufacturer.
When requirements of this part of ISO 4254 are different from those which are stated in ISO 4254-1, the
requirements of this part of ISO 4254 take precedence over the requirements of ISO 4254-1 for machines that
have been designed and built according to the requirements of this part of ISO 4254.
This part of ISO 4254, taken together with ISO 4254-1, deals with all the significant hazards (as listed in
Table 1), hazardous situations and events relevant to self-propelled and trailed pick-up balers, including the
combination of pick-up balers with wrappers, when they are used as intended and under the conditions of
misuse that are reasonably foreseeable by the manufacturer (see Clause 4).
This part of ISO 4254 is not applicable to pedestrian-controlled round balers, environmental hazards, road
safety, vibration and hazards related to moving parts for power transmission. It is not applicable to hazards
related to maintenance or repairs carried out by professional service personnel.
NOTE Specific requirements related to road traffic regulations are not taken into account in this part of ISO 4254.
This part of ISO 4254 is not applicable to machines manufactured before the date of its publication.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3600:1996, Tractors, machinery for agriculture and forestry, powered lawn and garden equipment —
Operator's manuals — Content and presentation
ISO 4254-1:2008, Agricultural machinery — Safety — Part 1: General requirements
ISO 11684:1995, Tractors, machinery for agricultural and forestry, powered lawn and garden equipment —
Safety signs and hazard pictorials — General principles
2)
ISO 12100:—, Safety of machinery —General principles for design — Risk assessment and risk reduction
2) To be published.
© ISO 2010 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 4254-11:2010(E)
ISO 13857:2008, Safety of machinery — Safety distances to prevent hazard zones being reached by upper
and lower limbs
ISO 14982:1998, Agricultural and forestry machinery — Electromagnetic compatibility — Test methods and
acceptance criteria
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 12100 and ISO 4254-1 apply.
4 List of significant hazards
Table 1 specifies the significant hazards, the significant hazardous situations and significant hazardous events
that have been identified by risk assessment as being significant for this type of machine, covered by this part
of ISO 4254, and which may require specific action by the designer or manufacturer to eliminate or reduce the
risk.
Attention is drawn to the necessity to verify that the safety requirements specified in this part of ISO 4254
apply to each significant hazard presented by a given machine and to validate that the risk assessment is
complete.
Table 1 — List of significant hazards associated with self-propelled and trailed pick-up balers,
including the combination of pick-up balers with wrappers
Clause/subclause Clause/subclause of
a
Hazard Hazardous situation and event
No.
of ISO 4254-1:2008 this part of ISO 4254
A.1 Mechanical hazards
A.1.1 Crushing Manual feeding; uncontrolled movements of the 4.7; 4.8; 4.14.1; 5.1; 5.2; 5.3; 5.4; 7.1;
drawbar; contact with pick-up device; contact 4.14.3; 4.14.5; 7.2
with feeding elements; contact with the flywheel 4.14.6; 5.2; 6.4
or other moving parts, ejection of the bale
A.1.2 Shearing Manual feeding; uncontrolled movements of the 4.7; 4.8; 4.14.1; 5.1; 5.2; 5.3; 5.4; 7.1;
drawbar; contact with pick-up device; contact 4.14.3; 4.14.5; 7.2
with feeding elements; contact with the 4.14.6; 5.2; 6.4
flywheel, knotting mechanism or other moving
parts
A.1.3 Cutting or Manual feeding; contact with pick-up device; 4.7 5.1; 5.2; 5.3; 5.4; 7.1;
severing contact with feeding elements; contact with the 7.2
flywheel, knotting mechanism or other moving
parts
A.1.4 Entanglement Manual feeding; contact with pick-up device; 6.4; 4.7 5.1; 5.2; 5.3; 5.4; 7.1;
contact with feeding elements; contact with the 7.2
flywheel, knotting mechanism or other moving
parts
A.1.5 Drawing-in or Manual feeding; contact with pick-up device; 6.4; 4.7 5.1; 5.2; 5.3; 5.4; 7.1;
trapping contact with feeding elements; contact with the 7.2
flywheel, knotting mechanism or other moving
parts
A.1.6 Impact Manual feeding; uncontrolled movements of the 4.14.5; 4.14.6; 5.1; 5.2; 5.3; 5.4; 7.1;
drawbar; contact with pick-up device; contact 5.1.3.1 7.2
with feeding elements; contact with the
flywheel, knotting mechanism or other moving
parts
2 © ISO 2010 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 4254-11:2010(E)
Table 1 (continued)
Clause/subclause Clause/subclause of
a
No. Hazard Hazardous situation and event
of ISO 4254-1:2008 this part of ISO 4254
A.1.7 Stabbing or Manual feeding; contact with pick-up device; 4.7 5.1; 5.3.4; 7.1; 7.2
puncture contact with feeding elements; contact with the
flywheel, knotting mechanism or other moving
parts
A.1.8 Friction or Manual feeding; contact with pick-up device; 4.4.3; 5.1.3.2; 4.9.1; 5.1; 5.3.1; 7.1; 7.2
abrasion contact with feeding elements; contact with the 4.5.1.1.2
flywheel, knotting mechanism or other moving
parts
A.1.9 High-pressure Ejection due to excessive pressure in the hoses 4.10; 6.5 7.1
fluid injection
A.1.10 Ejection of parts Ejection of the bales — 5.3.6; 5.4.2
A.5 Hazards generated by materials and substances
A.5.2 Fire or explosion 4.12; 5.1.6; 5.5 7.1
A.6 Hazards generated by neglecting ergonomic principles in machinery design
A.6.6 Human error, 4.4; 8.1; 8.2 7.1; 7.2.3
human behaviour
A.6.7 Inadequate
4.4; 5.1.3; 6.1; 8.1; 5.2.4.2; 5.2.7.1;
design, location or 8.2 5.3.4.6; 5.4.1.2; 6;
identification 7.2.3.3
manual controls
A.7 Combination of hazards
A.7.1 Manual operation 8.1.3 7.1
of individual
assemblies;
Missing or 7.2
insufficient
information about
manual operation
of individual
assemblies and, if
required, use of
special tools in
the operator's
manual
A.7.2 Safety signs and 8.2 7.2.3
signals
A.7.3 Essential 4.8; 4.14; 8.1.3 7.1; 7.2
equipment and
accessories for
safe adjusting
and/or
maintaining
A.8 Unexpected start-up, unexpected overrun/overspeed
A.8.1 Failure/disorder 4.8.2; 5.1.8; 6.1.1 5.2.7.1; 5.2.7.2;
of the control 5.3.1; 5.3.3; 5.3.4.6
system
A.11 Failure of power Starting and stopping devices 4.8.2; 5.1.8; 6.1.1 5.2.4; 5.4.1; 5.4.2
supply
A.13 Errors of fitting 6.2; 6.3; 8.1; 8.2 7.1; 7.2
© ISO 2010 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 4254-11:2010(E)
Table 1 (continued)
Clause/subclause Clause/subclause of
a
No. Hazard Hazardous situation and event
of ISO 4254-1:2008 this part of ISO 4254
A.14 Guards and 4.7 7.1
barriers
Supports 4.8 7.2
A.21 Lack of stability 6.2; 8.1.3 7.1.4
A.22 Due to the power source and to the transmission of power
A.22.3 Hazards from 6.3; 8.1.3 —
coupling and
towing
a
With reference to ISO 4254-1:2008, Table A.1.
5 Safety requirements and/or protective measures
5.1 General
5.1.1 Machinery shall comply with the safety requirements and/or protective measures of this clause. In
addition, the machine shall be designed in accordance with the principles of ISO 12100:—, Clause 4, for
hazards relevant, but not significant, which are not dealt with by this part of ISO 4254.
5.1.2 Except where otherwise specified in this part of ISO 4254, the machine shall comply with the
requirements of ISO 4254-1 and with Tables 1, 3, 4 and 6 of ISO 13857:2008 as appropriate.
5.1.3 Machinery shall comply with ISO 14982 for evaluating the electromagnetic compatibility.
5.2 Requirements for all types of balers
5.2.1 Drawbar
When the drawbar has separate positions, for transport and for working, it shall be provided with a mechanical
or hydraulic locking device that requires an intentional action to change from transport to working position and
from working to transport position (e.g. pin, latch or hydraulic cylinder). When a hydraulic device is used, the
drawbar shall remain locked in position if the hydraulic circuit fails or else the requirements of 4.8.3 of
ISO 4254-1:2008 shall apply.
5.2.2 Pick-up device
Protection against inadvertent contact with the pick-up device shall be provided by parts of the machine,
guards, barriers or a combination of these. The position of parts which may be adjustable shall always remain
within the limits specified in 5.2.2.1. The projection on a horizontal plane of these protective devices shall be
continuous.
NOTE Requirements for the strength of barriers and guards are given in ISO 4254-1:2008, Annex C.
5.2.2.1 When the pick-up device is in the working position as defined in the operator's manual, these
barriers shall be:
⎯ a minimum of 230 mm in front of the most forw
...
NORME ISO
INTERNATIONALE 4254-11
Première édition
2010-12-15
Matériel agricole — Sécurité —
Partie 11:
Ramasseuses-presses
Agricultural machinery — Safety —
Part 11: Pick-up balers
Numéro de référence
ISO 4254-11:2010(F)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 4254-11:2010(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 4254-11:2010(F)
Sommaire Page
Avant-propos .iv
Introduction.vi
1 Domaine d'application .1
2 Références normatives.1
3 Termes et définitions .2
4 Liste des phénomènes dangereux significatifs .2
5 Exigences de sécurité et/ou mesures de prévention .4
5.1 Généralités .4
5.2 Exigences applicables à tous les types de presses.5
5.3 Exigences pour les presses à balles rectangulaires.9
5.4 Exigences pour les presses à balles rondes.13
6 Vérification des exigences de sécurité et/ou des mesures de prévention.14
7 Informations pour l'utilisation.14
7.1 Manuel de l'opérateur .14
7.2 Marquage.15
Bibliographie.17
© ISO 2010 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 4254-11:2010(F)

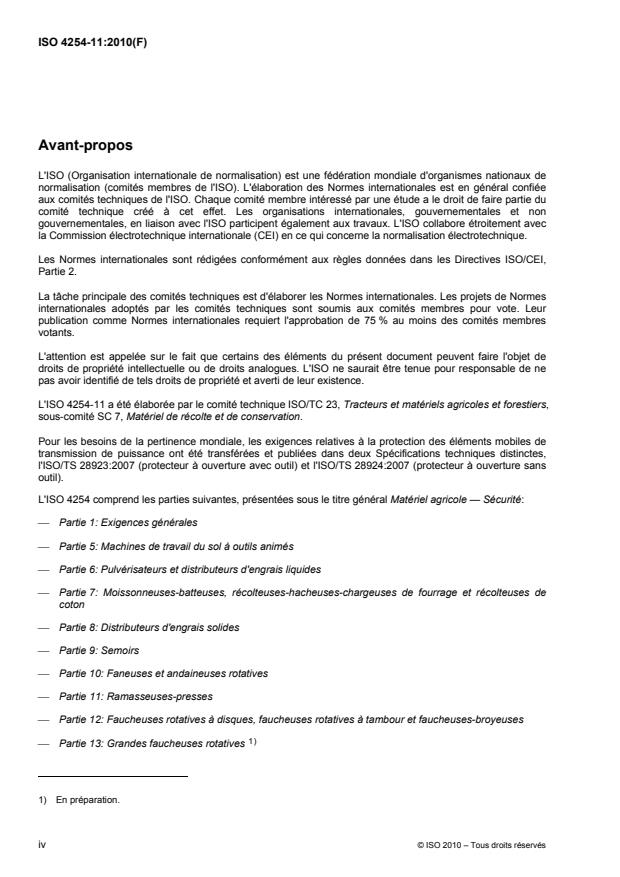

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 4254-11 a été élaborée par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et forestiers,
sous-comité SC 7, Matériel de récolte et de conservation.
Pour les besoins de la pertinence mondiale, les exigences relatives à la protection des éléments mobiles de
transmission de puissance ont été transférées et publiées dans deux Spécifications techniques distinctes,
l'ISO/TS 28923:2007 (protecteur à ouverture avec outil) et l'ISO/TS 28924:2007 (protecteur à ouverture sans
outil).
L'ISO 4254 comprend les parties suivantes, présentées sous le titre général Matériel agricole — Sécurité:
⎯ Partie 1: Exigences générales
⎯ Partie 5: Machines de travail du sol à outils animés
⎯ Partie 6: Pulvérisateurs et distributeurs d'engrais liquides
⎯ Partie 7: Moissonneuses-batteuses, récolteuses-hacheuses-chargeuses de fourrage et récolteuses de
coton
⎯ Partie 8: Distributeurs d'engrais solides
⎯ Partie 9: Semoirs
⎯ Partie 10: Faneuses et andaineuses rotatives
⎯ Partie 11: Ramasseuses-presses
⎯ Partie 12: Faucheuses rotatives à disques, faucheuses rotatives à tambour et faucheuses-broyeuses
1)
⎯ Partie 13: Grandes faucheuses rotatives
1) En préparation.
iv © ISO 2010 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 4254-11:2010(F)
La Partie 2, Applicateurs d'ammoniac anhydre, a été annulée; la Partie 3, Tracteurs, a été révisée et sera
remplacée par l'ISO 26322 (toutes les parties), Tracteurs agricoles et forestiers — Sécurité; et la Partie 4,
Treuils pour matériels forestier et de sylviculture, a été annulée et remplacée par l'ISO 19472, Matériel
forestier — Treuils — Dimensions, performance et sécurité.
© ISO 2010 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 4254-11:2010(F)
Introduction
La structure des normes de sécurité dans le domaine des machines est la suivante:
a) normes de type A (normes fondamentales de sécurité), contenant des notions fondamentales, des
principes de conception et des aspects généraux relatifs aux machines;
b) normes de type B (normes génériques de sécurité), traitant d'un ou de plusieurs aspect(s) de la sécurité
ou d'un ou de plusieurs moyen(s) de protection valable(s) pour une large gamme de machines:
⎯ normes de type B1, traitant d'aspects particuliers de la sécurité (par exemple distances de sécurité,
température superficielle, bruit);
⎯ normes de type B2, traitant de moyens de protection (par exemple commandes bimanuelles,
dispositifs de verrouillage, dispositifs sensibles à la pression, protecteurs);
c) normes de type C (normes de sécurité par catégorie de machines), traitant des exigences de sécurité
détaillées s'appliquant à une machine particulière ou à un groupe de machines particulier.
Le présent document est une norme de type C tel que mentionné dans l'ISO 12100.
Les machines concernées et l'étendue des phénomènes dangereux, situations dangereuses ou événements
dangereux couverts sont indiqués dans le domaine d'application de la présente partie de l'ISO 4254. Ces
phénomènes dangereux sont spécifiques aux ramasseuses-presses automotrices et traînées, y compris aux
ramasseuses-presses combinées à une enrubanneuse.
Les phénomènes dangereux communs à toutes les machines agricoles (automotrices à conducteur porté,
portées, semi-portées ou traînées) sont traités dans l'ISO 4254-1.
Lorsque des exigences de la présente norme de type C sont différentes de celles énoncées dans les normes
de type A ou les normes de type B, les exigences de la présente norme de type C prévalent sur celles des
autres normes pour les machines ayant été conçues et fabriquées conformément aux exigences de la
présente norme de type C.
vi © ISO 2010 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 4254-11:2010(F)
Matériel agricole — Sécurité —
Partie 11:
Ramasseuses-presses
1 Domaine d'application
La présente partie de l'ISO 4254, destinée à être utilisée conjointement avec l'ISO 4254-1, spécifie les
exigences de sécurité et leur vérification pour la conception et la construction des ramasseuses-presses
automotrices et traînées, y compris les ramasseuses-presses combinées à une enrubanneuse,
indépendamment de la forme ou des dimensions des balles réalisées. Elle décrit des méthodes pour
l'élimination ou la réduction de phénomènes dangereux inhérents à l'utilisation normale et à la mauvaise
utilisation raisonnablement prévisible de ces machines par une personne (l'opérateur) durant le
fonctionnement normal et l'entretien. En outre, elle spécifie le type d'informations que le fabricant doit donner
sur les pratiques d'utilisation sûre.
Lorsque des exigences de la présente partie de l'ISO 4254 sont différentes de celles mentionnées dans
l'ISO 4254-1, les exigences de la présente partie de l'ISO 4254 prennent le pas sur les exigences de
l'ISO 4254-1 pour les machines qui ont été conçues et fabriquées selon les exigences de la présente partie de
l'ISO 4254.
La présente partie de l'ISO 4254, utilisée conjointement avec l'ISO 4254-1, traite tous les phénomènes
dangereux significatifs, situations dangereuses significatives et événements dangereux significatifs (comme
énumérés dans le Tableau 1) inhérents aux ramasseuses-presses automotrices et traînées, y compris les
ramasseuses-presses combinées à une enrubanneuse, lorsqu'elles sont utilisées normalement et lorsqu'elles
font l'objet d'un mauvais usage raisonnablement prévisible par le fabricant (voir Article 4).
La présente partie de l'ISO 4254 n'est pas applicable aux presses à balles rondes à conducteur à pied, aux
phénomènes dangereux liés à l'environnement, à la sécurité routière, aux vibrations et aux phénomènes
dangereux liés aux éléments mobiles de transmission. Elle n'est pas applicable aux phénomènes dangereux
liés aux opérations de maintenance ou de réparation, qui doivent être effectuées par des professionnels
habilités.
NOTE Les exigences spécifiques aux réglementations de la circulation routière ne sont pas prises en compte dans la
présente partie de l'ISO 4254.
La présente partie de l'ISO 4254 n'est pas applicable aux machines fabriquées avant sa date de publication.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 3600:1996, Tracteurs, matériels agricoles et forestiers, matériel à moteur pour jardins et pelouses —
Manuels d'utilisation — Contenu et présentation
ISO 4254-1:2008, Matériel agricole — Sécurité — Partie 1: Exigences générales
ISO 11684:1995, Tracteurs et matériels agricoles et forestiers, matériels à moteur pour jardins et pelouses —
Signaux de sécurité et de danger — Principes généraux
© ISO 2010 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 4254-11:2010(F)
ISO 12100:—, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du risque
ISO 13857:2008, Sécurité des machines — Distances de sécurité empêchant les membres supérieurs et
inférieurs d'atteindre les zones dangereuses
ISO 14982:1998, Machines agricoles et forestières — Compatibilité électromagnétique — Méthodes d'essai et
critères d'acceptation
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 12100-1 et l'ISO 4254-1
s'appliquent.
4 Liste des phénomènes dangereux significatifs
Le Tableau 1 spécifie les phénomènes dangereux, les situations dangereuses et les événements dangereux
qui ont été identifiés par appréciation du risque comme étant significatifs pour le type de machines couvert par
la présente partie de l'ISO 4254 et qui peuvent nécessiter une action spécifique du concepteur ou du fabricant
afin d'éliminer ou de réduire le risque.
L'attention est attirée sur la nécessité de vérifier que les exigences de sécurité spécifiées dans la présente
partie de l'ISO 4254 s'appliquent à chaque phénomène dangereux significatif présenté par une machine
donnée et de valider le fait que l'appréciation du risque a été effectuée.
Tableau 1 — Liste des phénomènes dangereux significatifs associés aux ramasseuses-presses
automotrices et traînées, y compris les ramasseuses-presses combinées à une enrubanneuse
Article/paragraphe Article/paragraphe
a
N° Phénomène dangereux Situation et événement dangereux de de la présente
l'ISO 4254-1:2008 partie de l'ISO 4254
A.1 Phénomènes dangereux mécaniques
A.1.1 Phénomène dangereux Alimentation manuelle: mouvements 4.7; 4.8; 4.14.1; 5.1; 5.2; 5.3; 5.4;
d'écrasement incontrôlés du timon, contact avec les 4.14.3; 4.14.5; 7.1; 7.2
éléments d'alimentation, contact avec le 4.14.6; 5.2; 6.4
volant d'inertie ou autres parties mobiles,
éjection de la balle
A.1.2 Phénomène dangereux Alimentation manuelle: mouvements 4.7; 4.8; 4.14.1; 5.1; 5.2; 5.3; 5.4;
de cisaillement incontrôlés du timon, contact avec les 4.14.3; 4.14.5; 7.1; 7.2
éléments d'alimentation, contact avec le 4.14.6; 5.2; 6.4
volant d'inertie, dispositif de nouage ou
autres parties mobiles
A.1.3 Phénomène dangereux Alimentation manuelle: contact avec 4.7 5.1; 5.2; 5.3; 5.4;
de coupure ou de l'organe de ramassage, contact avec les 7.1; 7.2
sectionnement éléments d'alimentation, contact avec le
volant d'inertie, dispositif de nouage ou
autres parties mobiles
A.1.4 Phénomène dangereux Alimentation manuelle: contact avec 6.4; 4.7 5.1; 5.2; 5.3; 5.4;
de happement, l'organe de ramassage, contact avec les 7.1; 7.2
d'enroulement éléments d'alimentation, contact avec le
volant d'inertie, dispositif de nouage ou
autres parties mobiles
2 © ISO 2010 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 4254-11:2010(F)
Tableau 1 (suite)
Article/paragraphe Article/paragraphe
a
N° Phénomène dangereux Situation et événement dangereux de de la présente
l'ISO 4254-1:2008 partie de l'ISO 4254
A.1.5 Phénomène dangereux Alimentation manuelle: contact avec 6.4; 4.7 5.1; 5.2; 5.3; 5.4;
d'entraînement ou l'organe de ramassage, contact avec les 7.1; 7.2
d'emprisonnement éléments d'alimentation, contact avec le
volant d'inertie, dispositif de nouage ou
autres parties mobiles
A.1.6 Phénomène dangereux Alimentation manuelle: mouvements 4.14.5; 4.14.6; 5.1; 5.2; 5.3; 5.4;
de choc incontrôlés du timon, contact avec 5.1.3.1 7.1; 7.2
l'organe de ramassage, contact avec les
éléments d'alimentation, contact avec le
volant d'inertie, dispositif de nouage ou
autres parties mobiles
A.1.7 Phénomène dangereux
Alimentation manuelle: contact avec 4.7 5.1; 5.3.4; 7.1; 7.2
de perforation ou de l'organe de ramassage, contact avec les
piqûre éléments d'alimentation, contact avec le
volant d'inertie, dispositif de nouage ou
autres parties mobiles
A.1.8 Phénomène dangereux Alimentation manuelle: contact avec 4.4.3; 5.1.3.2; 4.9.1; 5.1; 5.3.1; 7.1; 7.2
de frottement ou l'organe de ramassage, contact avec les 4.5.1.1.2
abrasion éléments d'alimentation, contact avec le
volant d'inertie, dispositif de nouage ou
autres parties mobiles
A.1.9 Phénomène dangereux Éjection due à une pression excessive 4.10, 6.5 7.1
d'injection de fluide sous dans les tuyaux
haute pression
A.1.10 Phénomène dangereux Éjection de balles — 5.3.6; 5.4.2
d'éjection d'éléments
A.5 Phénomènes dangereux engendrés par les matériaux et les produits
A.5.2 Phénomènes dangereux 4.12; 5.1.6; 5.5 7.1
d'incendie ou d'explosion
A.6 Phénomènes dangereux engendrés par le non-respect des principes ergonomiques lors de la
conception des machines
A.6.6 Erreurs humaines, 4.4; 8.1; 8.2 7.1; 7.2.3
comportement humain
A.6.7 Conception, 4.4, 5.1.3, 6.1, 8.1, 5.2.4.2; 5.2.7.1;
emplacement ou 8.2 5.3.4.6; 5.4.1.2; 6;
identification des 7.2.3.3
organes de services
inadéquats
A.7 Combinaisons de phénomènes dangereux
A.7.1 Fonctionnement manuel 8.1.3 7.1
d'ensembles individuels
Information insuffisante 7.2
ou manquante
concernant le
fonctionnement manuel
des ensembles
individuels et, si
nécessaire, sur
l'utilisation d'outils
spéciaux dans le manuel
de l'opérateur
© ISO 2010 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 4254-11:2010(F)
Tableau 1 (suite)
Article/paragraphe Article/paragraphe
a
N° Phénomène dangereux Situation et événement dangereux de de la présente
l'ISO 4254-1:2008 partie de l'ISO 4254
A.7.2 Signaux et 8.2 7.2.3
avertissements de
sécurité
A.7.3 Équipements et 4.8; 4.14; 8.1.3 7.1; 7.2
accessoires essentiels
pour le réglage et/ou la
manutention en sécurité
A.8 Démarrage intempestif, emballement/survitesse inattendus
A.8.1 Défaillance/dysfonctionn
4.8.2, 5.1.8, 6.1.1 5.2.7.1; 5.2.7.2;
ement du système de 5.3.1; 5.3.3; 5.3.4.6;
commande
A.11 Défaillance de Dispositifs de démarrage/d'arrêt 4.8.2, 5.1.8, 6.1.1 5.2.4; 5.4.1; 5.4.2
l'alimentation en
énergie
A.13 Erreurs de montage 6.2, 6.3, 8.1; 8.2 7.1; 7.2
A.14 Rupture pendant le Protecteurs et barres d'éloignement 4.7 7.1
fonctionnement
Supports 4.8 7.2
A.21 Provenant de la 6.2, 8.1.3 7.1.4
manutention de la
machine (manque de
stabilité)
A.22 Dus à la source d'énergie et à la transmission d'énergie
A.22.3 Phénomènes dangereux 6.3, 8.1.3 —
provenant de l'attelage
et du remorquage
a
En référence à l'ISO 4254-1:2008, Tableau A.1.
5 Exigences de sécurité et/ou mesures de prévention
5.1 Généralités
5.1.1 Les machines doivent être conformes aux exigences de sécurité et/ou aux mesures de prévention du
présent article. De plus, les machines doivent être conçues suivant les principes de l'ISO 12100:—, Article 4
pour les phénomènes dangereux pertinents mais non significatifs qui ne sont pas traités dans la présente
partie de l'ISO 4254.
5.1.2 Sauf spécification contraire dans la présente partie de l'ISO 4254, les machines doivent être
conformes aux exigences de l'ISO 4254-1 et à l'ISO 13857:2008, Tableaux 1, 3, 4 et 6.
5.1.3 Les machines doivent être conformes à l'ISO 14982 pour l'évaluation de la compatibilité
électromagnétique.
4 © ISO 2010 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 4254-11:2010(F)
5.2 Exigences applicables à tous les types de presses
5.2.1 Timon d'attelage
Lorsque le timon d'attelage a des positions différentes pour le transport et le travail, il doit être muni d'un
dispositif de verrouillage mécanique ou hydraulique qui nécessite une action volontaire pour passer de la
position de transport à la position de travail et inversement (par exemple une goupille, un verrou ou un vérin
hydraulique). Lorsqu'un dispositif hydraulique est utilisé, le timon d'attelage doit rester en position verrouillée
en cas de défaillance du circuit hydraulique, autrement les exigences de l'ISO 4254-1:2008, 4.8.3, doivent
s'appliquer.
5.2.2 Organe de ramassage
La protection contre le contact avec l'organe de ramassage, par inadvertance, doit être fournie par des parties
de la machine, des protecteurs, des barres d'éloignement ou une combinaison de ces derniers. La position
des parties éventuellement réglables doit toujours rester dans les limites spécifiées en 5.2.2.1. La projection
sur un plan horizontal de ces dispositifs de protection doit être continue.
NOTE La résistance des barres d'éloignement est traitée dans l'ISO 4254-1:2008, Annexe C.
5.2.2.1 Lorsque l'organe de ramassage est en position de travail, comme défini dans le manuel de
l'opérateur, ces barres d'éloignement doivent être situées:
⎯ à 230 mm au minimum à l'avant du point le plus avancé de la trajectoire des dents et à une hauteur, h,
comprise entre 300 mm et 1 000 mm au-dessus du sol, comme défini à la Figure 1;
⎯ à 150 mm au minimum des côtés de la traj
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
