ISO 22459:2024
(Main)Fine ceramics (advanced ceramics, advanced technical ceramics) — Reinforcement of ceramic composites — Determination of distribution of tensile strength and tensile strain to failure of filaments within a multifilament tow at ambient temperature
Fine ceramics (advanced ceramics, advanced technical ceramics) — Reinforcement of ceramic composites — Determination of distribution of tensile strength and tensile strain to failure of filaments within a multifilament tow at ambient temperature
This document specifies the conditions for the determination of the distribution of strength and rupture strain of ceramic filaments within a multifilament tow at room temperature by performing a tensile test on a multifilament tow. This document applies to dry tows of continuous ceramic filaments that are assumed to act freely and independently under loading and exhibit linear elastic behaviour up to failure. The outputs of this method are not to be mixed up with the strengths of embedded tows determined by using ISO 24046.
Céramiques techniques — Renfort de céramiques composites — Détermination de la distribution de la résistance en traction et de la déformation à la rupture en traction de filaments dans un fil multifilamentaire à température ambiante
Le présent document spécifie les conditions de détermination de la distribution de la résistance et de la déformation à la rupture de filaments céramiques dans un fil multifilamentaire à température ambiante, en réalisant un essai de traction sur un fil multifilamentaire. Ce document s’applique aux fils secs de filaments céramiques continus qui sont supposés se comporter librement et indépendamment sous charge et avoir un comportement linéaire élastique jusqu’à la rupture. Il ne faut pas confondre les résultats de cette méthode avec les résistances de fils imprégnés déterminées à l’aide de l’ISO 24046.
General Information
Relations
Standards Content (Sample)
International
Standard
ISO 22459
Second edition
Fine ceramics (advanced ceramics,
2024-08
advanced technical ceramics) —
Reinforcement of ceramic
composites — Determination of
distribution of tensile strength and
tensile strain to failure of filaments
within a multifilament tow at
ambient temperature
Céramiques techniques — Renfort de céramiques composites —
Détermination de la distribution de la résistance en traction et de
la déformation à la rupture en traction de filaments dans un fil
multifilamentaire à température ambiante
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Significance and use . 2
6 Apparatus . 3
6.1 Tensile testing equipment .3
6.2 Data recording .4
7 Test specimen . 4
7.1 General .4
7.2 Window type specimen .4
7.3 Cylindrical end type specimen .4
8 Test specimen preparation . 5
8.1 General .5
8.2 Window type specimen .5
8.3 Cylindrical end type specimen .6
8.4 Number of test specimens .6
9 Test procedure . 6
9.1 Determination of the initial cross-section area .6
9.2 Determination of the gauge length .6
9.3 Gripping .6
9.4 Selection of strain rate .7
9.5 Test procedure .7
9.6 Determination of load train compliance .7
9.7 Test validity .8
10 Calculation of results . 8
10.1 Calculation of the load train compliance C .8
l
10.2 Calculation of probability of filament rupture P from the tests on specimens with a
j
gauge length of 200 mm .10
10.2.1 Determination of the true origin .10
10.2.2 Construction of envelope curve and determination of instantaneous compliance
C .10
t,j
10.2.3 Probability of filament rupture .11
10.3 Distribution of filament rupture strain .11
10.3.1 Calculation of filament rupture strain .11
10.3.2 Filament rupture strain distribution .11
10.4 Distribution of filament strength . 12
10.4.1 Initial cross-section area . 12
10.4.2 Calculation of filament strength . 12
10.4.3 Filament strength distribution . . 13
10.4.4 Average filament strengths . 13
10.4.5 Mean filament strength .14
11 Test report . 14
Annex A (informative) Abstract of the handbook of mathematical functions .15
Bibliography .16
iii

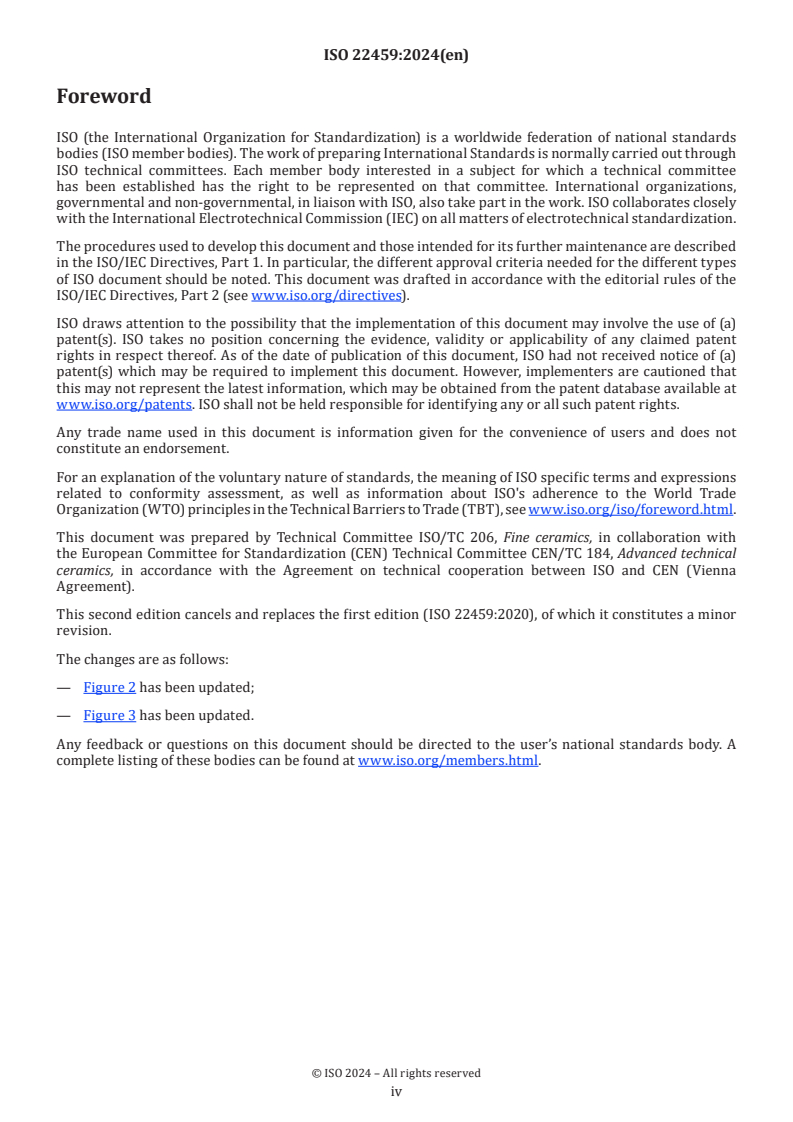

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 206, Fine ceramics, in collaboration with
the European Committee for Standardization (CEN) Technical Committee CEN/TC 184, Advanced technical
ceramics, in accordance with the Agreement on technical cooperation between ISO and CEN (Vienna
Agreement).
This second edition cancels and replaces the first edition (ISO 22459:2020), of which it constitutes a minor
revision.
The changes are as follows:
— Figure 2 has been updated;
— Figure 3 has been updated.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
International Standard ISO 22459:2024(en)
Fine ceramics (advanced ceramics, advanced technical
ceramics) — Reinforcement of ceramic composites —
Determination of distribution of tensile strength and tensile
strain to failure of filaments within a multifilament tow at
ambient temperature
1 Scope
This document specifies the conditions for the determination of the distribution of strength and rupture
strain of ceramic filaments within a multifilament tow at room temperature by performing a tensile test on
a multifilament tow.
This document applies to dry tows of continuous ceramic filaments that are assumed to act freely and
independently under loading and exhibit linear elastic behaviour up to failure. The outputs of this method
are not to be mixed up with the strengths of embedded tows determined by using ISO 24046.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:
Tension/compression testing machines — Calibration and verification of the force-measuring system
ISO 10119, Carbon fibre — Determination of density
EN 1007-2, Advanced technical ceramics — Ceramic composites — Methods of test for reinforcements — Part 2:
Determination of linear density
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
gauge length
L
initial distance between two reference points on the tow
Note 1 to entry: Usually the gauge length is taken as the distance between the gripped ends of the tow.
3.2
initial cross-section area
S
cross-section area of the tow
3.3
tow elongation
A
increase of the gauge length during the tensile test
3.4.1
total compliance
C
t
ratio of the measured displacement to the corresponding force during the tensile test
3.4.2
load train compliance
C
l
ratio of the load train elongation, excluding the specimen contribution, to the corresponding force during
the tensile test
3.5
strain
ε
ratio of the tow elongation A to the gauge length L
3.6
filament rupture strain
ε
r,j
strain at step j in the non-linear parts of the force-displacement curve
3.7
filament strength
σ
r,j
ratio of the tensile force to the cross-section area of all unbroken filaments at step j in the non-linear parts
of the force-displacement curve
3.8
average filament strength
σ
r
statistical average strength of the filaments in the tow for each test determined from the Weibull strength
distribution parameters of the filaments
3.9
mean filament strength
σ
r
arithmetic mean of the average strengths
4 Principle
A multifilament tow is loaded in tension at a constant displacement rate up to rupture of all the filaments
in the tow. The force and displacement are measured and recorded. From the force-displacement curve the
two-parameter Weibull distribution of the rupture strain and of the strength of the filaments is obtained by
sampling the nonlinear parts of the curve at discrete intervals, j, which correspond to an increasing number
of failed filaments in the tow.
5 Significance and use
Because measurement of the displacement directly on the tow is difficult, it is usually obtained indirectly
via a compliance measurement which includes contributions of the loading train, the grips and the tabbing
materials. These contributions have to be corrected for in the analysis. When it is possible to measure the tow
elongation directly (by using a suitable extensometer system) this correction is not needed. The calculation
of the results in Clause 10 also applies in this case by setting the load train compliance equal to zero.
The evaluation method is based on an analysis of the nonlinear domain of the force-displacement curve,
which is caused by progressive filament failure during the test. The size of this domain is promoted by
higher stiffness of the loading and gripping system. When the force-displacement curve does not show this
nonlinear domain, the evaluation method of this document cannot be applied.
The distribution of filament rupture strains does not depend on the initial number of filaments for those
tows that contain a large number of filaments; hence, it is not affected by the number of filaments which are
broken before the test, provided this number remains limited. The determination of the filament strength
distribution requires knowledge of the initial cross-sectional area of the tow. The variation in filament
diameters, which affects the strength values, is not accounted for.
The Weibull parameters determined by this test method and extrapolated to the respective gauge length
cannot be compared directly with those obtained from tensile tests on monofilaments according to
[1]
ISO 19630 because of variability in test conditions .
6 Apparatus
6.1 Tensile testing equipment
The test machine shall be equipped with a system for measuring the force applied to the specimen and the
displacement, or directly the tow elongation. The machine shall conform to grade 1 or better in ISO 7500-1.
The grips shall align the specimen with the direction of the force. Slipping of the specimen in the grips shall
be prevented.
[5][6] [4]
NOTE The use of a displacement transducer placed at the ends of the grips (see Figure 1) or on the tow itself
[5][6]
will probably limit the contribution of different parts of the load train to the measured displacement, and hence
increase the accuracy.
Key
1 displacement transducer
2 grip
3 test specimen
Figure 1 — Test setup (principle sketch)
---------------
...
Norme
internationale
ISO 22459
Deuxième édition
Céramiques techniques — Renfort
2024-08
de céramiques composites —
Détermination de la distribution
de la résistance en traction et de
la déformation à la rupture en
traction de filaments dans un fil
multifilamentaire à température
ambiante
Fine ceramics (advanced ceramics, advanced technical
ceramics) — Reinforcement of ceramic composites —
Determination of distribution of tensile strength and tensile
strain to failure of filaments within a multifilament tow at
ambient temperature
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe. 2
5 Signification et usage . 3
6 Appareillage . 3
6.1 Équipement pour les essais de traction .3
6.2 Enregistrement des données .4
7 Éprouvette . 4
7.1 Généralités .4
7.2 Éprouvette de type à fenêtre .4
7.3 Éprouvette de type à extrémité cylindrique .5
8 Préparation des éprouvettes . 5
8.1 Généralités .5
8.2 Éprouvette de type à fenêtre .6
8.3 Éprouvette de type à extrémité cylindrique .6
8.4 Nombre d’éprouvettes .7
9 Mode opératoire d’essai . 7
9.1 Détermination de l’aire de la section transversale initiale .7
9.2 Détermination de la longueur de jauge .7
9.3 Prise en mors .7
9.4 Choix de la vitesse de déformation .8
9.5 Mode opératoire d’essai . .8
9.6 Détermination de la complaisance du dispositif d’application de l’effort .8
9.7 Validité de l’essai .9
10 Calcul des résultats . 9
10.1 Calcul de la complaisance du dispositif d’application de l’effort Cl .9
10.2 Calcul de la probabilité de rupture du filament Pj à partir des essais sur des éprouvettes
avec une longueur de jauge de 200 mm .11
10.2.1 Détermination de l’origine réelle .11
10.2.2 Construction de la courbe enveloppe et détermination de la complaisance
instantanée Ct,j .11
10.2.3 Probabilité de rupture du filament . 12
10.3 Distribution de la déformation à la rupture du filament . 12
10.3.1 Calcul de la déformation à la rupture du filament . 12
10.3.2 Distribution de la déformation à la rupture du filament . 12
10.4 Distribution de la résistance du filament . 13
10.4.1 Aire de la section transversale initiale . 13
10.4.2 Calcul de la résistance du filament . 13
10.4.3 Distribution de la résistance du filament .14
10.4.4 Résistance moyenne du filament .14
10.4.5 Moyenne de la résistance du filament . 15
11 Rapport d’essai .15
Annexe A (informative) Extrait du manuel des fonctions mathématiques .16
Bibliographie . 17
iii

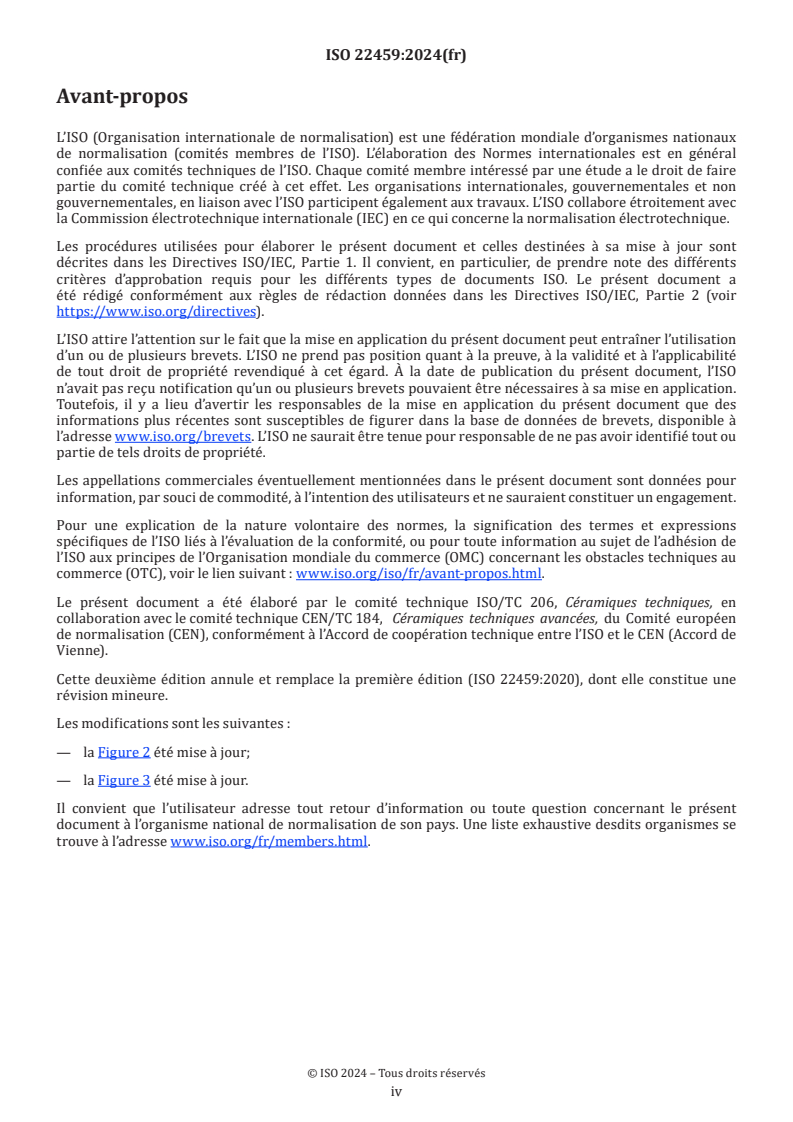

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
https://www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité
de tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO
n’avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application.
Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent document que des
informations plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à
l’adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou
partie de tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir le lien suivant : www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le comité technique ISO/TC 206, Céramiques techniques, en
collaboration avec le comité technique CEN/TC 184, Céramiques techniques avancées, du Comité européen
de normalisation (CEN), conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de
Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 22459:2020), dont elle constitue une
révision mineure.
Les modifications sont les suivantes :
— la Figure 2 été mise à jour;
— la Figure 3 été mise à jour.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
Norme internationale ISO 22459:2024(fr)
Céramiques techniques — Renfort de céramiques composites
— Détermination de la distribution de la résistance en
traction et de la déformation à la rupture en traction de
filaments dans un fil multifilamentaire à température
ambiante
1 Domaine d’application
Le présent document spécifie les conditions de détermination de la distribution de la résistance et de la
déformation à la rupture de filaments céramiques dans un fil multifilamentaire à température ambiante, en
réalisant un essai de traction sur un fil multifilamentaire.
Ce document s’applique aux fils secs de filaments céramiques continus qui sont supposés se comporter
librement et indépendamment sous charge et avoir un comportement linéaire élastique jusqu’à la rupture.
Il ne faut pas confondre les résultats de cette méthode avec les résistances de fils imprégnés déterminées à
l’aide de l’ISO 24046.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques uniaxiaux —
Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système de mesure de force
ISO 10119, Fibre de carbone — Détermination de la masse volumique
EN 1007-2, Céramiques techniques avancées — Céramiques composites — Méthodes d’essai pour renforcements
— Partie 2 : Détermination de la masse linéique
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia : disponible à l’adresse https:// www .electropedia .org/
3.1
longueur de jauge
L0
distance initiale entre deux points de référence sur le fil
Note 1 à l'article: Généralement, la longueur de jauge est considérée comme étant la distance entre les extrémités du
fil prises en mors.
3.2
aire de la section transversale initiale
S
aire de la section transversale du fil
3.3
allongement du fil
A
augmentation de la longueur de jauge pendant l’essai de traction
3.4.1
complaisance totale
C
t
rapport du déplacement mesuré à la force correspondante pendant l’essai de traction
3.4.2
complaisance du dispositif d’application de l’effort
C
l
rapport de l’allongement du dispositif d’application de l’effort, sans tenir compte de la contribution de
l’éprouvette, à la force correspondante pendant l’essai de traction
3.5
déformation
ε
rapport de l’allongement du fil A à la longueur de jauge L
3.6
déformation à la rupture du filament
ε
r,j
déformation à l’étape j dans les parties non linéaires de la courbe force/déplacement
3.7
résistance du filament
σ
r,j
rapport de la force de traction à l’aire de la section transversale de tous les filaments non rompus à l’étape j
dans les parties non linéaires de la courbe force/déplacement
3.8
résistance moyenne du filament
σ
r
résistance statistique moyenne des filaments dans le fil pour chaque essai, déterminée à partir des
paramètres de Weibull pour la distribution de la résistance des filaments
3.9
moyenne de la résistance du filament
σ
r
moyenne arithmétique des résistances moyennes
4 Principe
Un fil multifilamentaire est sollicité en traction à une vitesse de déplacement constante jusqu’à la rupture
de tous les filaments composant le fil. La force et le déplacement sont mesurés et enregistrés. À partir de la
courbe force/déplacement, la distribution de Weibull à deux paramètres de la déformation à la rupture et
de la résistance des filaments est obtenue par échantillonnage des parties non linéaires de la courbe à des
intervalles j discrets qui correspondent à un nombre croissant de filaments rompus dans le fil.
5 Signification et usage
Étant donné qu’il est difficile de mesurer la déformation sur le fil, celle-ci est habituellement obtenue
indirectement par une mesure de complaisance qui inclut les contributions du dispositif d’application de
l’effort, des mors et des matériaux des talons. Ces contributions doivent être corrigées lors de l’analyse.
Lorsqu’il est possible de mesurer l’allongement du fil directement (à l’aide d’un extensomètre adapté), cette
correction n’est pas nécessaire. Le calcul des résultats à l’Article 10 s’applique aussi dans ce cas, en fixant la
complaisance du dispositif d’application de l’effort à zéro.
La méthode d’évaluation repose sur une analyse du domaine non linéaire de la courbe force/déplacement qui
est causé par la rupture progressive des filaments pendant l’essai. La taille de ce domaine augmente lorsque
la rigidité du système de chargement et de prise en mors augmente. Lorsque la courbe force/déplacement
ne présente pas ce domaine non linéaire, la méthode d’évaluation du présent document ne peut pas être
appliquée.
La distribution des déformations à la rupture du filament ne dépend pas du nombre initial de filaments pour
les fils qui contiennent un grand nombre de filaments ; par conséquent, elle n’est pas affectée par le nombre
de filaments qui sont rompus avant l’essai, à condition que ce nombre reste limité. La détermination de la
distribution de la résistance des filaments nécessite de connaître l’aire de la section transversale initiale du
fil. La variation du diamètre des filaments, qui affecte les valeurs de résistance, n’est pas prise en compte.
Il n’est pas possible de comparer directement les paramètres de Weibull déterminés au moyen de cette
méthode d’essai et extrapolés à la longueur de jauge respective avec ceux obtenus à partir d’essais de
[1]
traction sur des monofilaments selon l’ISO 19630 en raison de la variabilité des conditions d’essai .
6 Appareillage
6.1 Équipement pour les essais de traction
La machine d’essai doit être munie d’un système de mesure de la force appliquée à l’éprouvette et
du déplacement, ou directement de l’allongement du fil. La machine doit être au moins de classe 1
selon l’ISO 7500-1. Les mors doivent maintenir l’éprouvette alignée avec la direction de l’effort. Il faut éviter
tout glissement de l’éprouvette dans les mors.
[5][6]
NOTE L’utilisation d’un capteur de déplacement placé aux extrémités des mors (voir la Figure 1) ou sur
[4][5][6]
le fil lui-même peut limiter la contribution des différentes parties du dispositif d’application de l’effort au
déplacement mesuré, et donc augmenter la précision.
Légende
1 capteur de déplacement
2 mors
3 éprouvette
Figure 1 — Montage d’essai (schéma de principe)
6.2 Enregistrement des données
Un enregistreur étalonné doit être utilisé pour enregistrer les courbes force/déplacement. L’utilisation d’une
chaîne d’acquisition de données numériques est recommandée.
7 Éprouvette
7.1 Généralités
Des éprouvettes ayant une longueur de jauge de 200 mm doivent être utilisées pour établir les distributions
de la résistance du filament et de la déformation à la rupture du filament. Des éprouvettes ayant une
longueur de jauge de 100 mm et 300 mm doivent être utilisées pour déterminer la complaisance du dispositif
d’application de l’effort. Des exemples de deux types d’éprouvettes sont donnés ci-après.
7.2 Éprouvette de type à fenêtre
Une éprouvette de type à fenêtre est illustrée à la Figure 2. Un fil tendu est fixé entre deux feuilles de
matériau identiques comportant chacune une fenêtre centrale. Lorsque le déplacement n’est pas mesuré
directement sur le fil, la hauteur de la fenêtre définit la longueur de jauge.
NOTE Ce type d’éprouvette a l’avantage d’être facile à manipuler.
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
