ISO 2296:1972
(Main)Metal slitting saws with fine and coarse teeth — Metric series
Metal slitting saws with fine and coarse teeth — Metric series
Specifies the mechanical characteristics. It concerns saws with fine teeth (see table 1) and with coarse teeth (see table 2). The ratio between the number of teeth saws with coarse teeth and the number of teeth for saws with fine teeth is 0,5, and specific values have been related to saws diameters and thicknesses. If there is a need to extend the range or introduce other series of teeth,such additions should be in accordance with data given in the annex.
Fraises-scies à dentures fine et grosse — Série métrique
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL STANDARD
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEWlYHAPOLlHAA OPrAHM3AUMII KlO CTAHLZAPTM3ALlMM .ORGANISATION INTERNATIONALE DE NORMALISATION
Metal slitting saws with fine and coarse teeth - Metric series
First edition - 1972-07-01
w
-
UDC 621.934 Ref. No. IS0 2296-1972 (E)
Descriptors : saws, slitting saws, teeth, dimensions.
Price based on 3 pages
---------------------- Page: 1 ----------------------

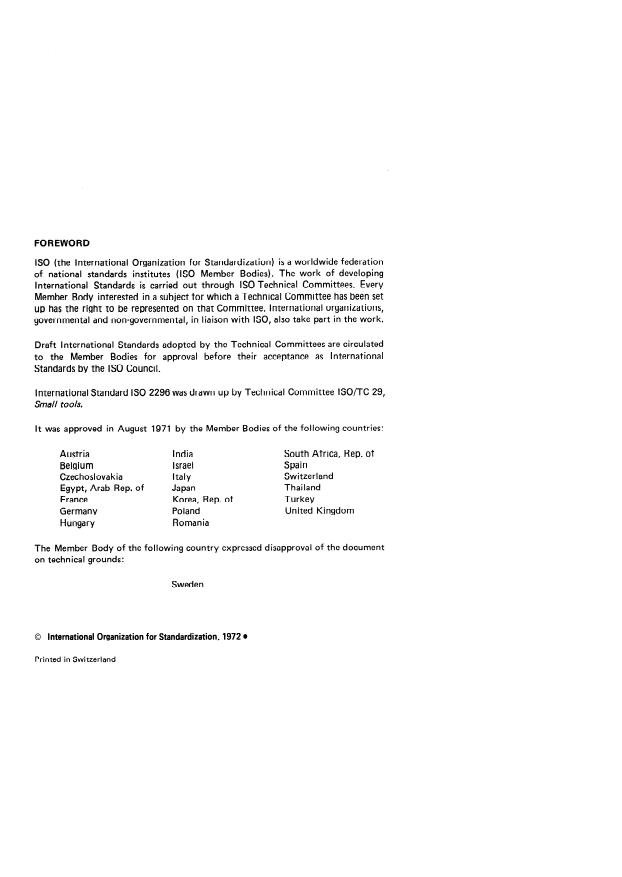

FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
International Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the IS0 Council.
International Standard IS0 2296 was drawn up by Technical Committee lSO/TC 29,
Small tools.
It was approved in August 1971 by the Member Bodies of the following countries:
Austria India South Africa, Rep. of
Belgium Israel Spain
Czechoslovakia Italy Switzerland
Egypt, Arab Rep. of Japan Thai land
France Korea, Rep. of Turkey
Germany Poland United Kingdom
Hungary Romania
The Member Body of the following country expressed disapproval of the docume nt
on technical grounds:
0 International Organization for Standardization, 1972 l
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 2296-1972 (E)
Metal slitting saws with fine and coarse teeth - Metric series
1 SCOPE AND FIELD OF APPLICATION
This International Standard specifies the mechanical characteristics of metal slitting saws, metric series. It concerns the ~c&w-
ing two types :
- Metal slitting saws with fine teeth (see Table 1)
- Metal slitting saws with coarse teeth (see Table 2)
The ratio between the number of teeth for saws with coarse teeth and the number of teeth for saws with fine teeth is
0.5, and specific values have been related to saw diameters and thicknesses.
If there is a need to extend the range or introduce other series of teeth, it is recommended that such additions be in ac-
cordance with the data given in the graph in the Annex.
2 REFERENCES
ISO/R 240, Interchangeability dimensions for milling cutters and cutter arbors or cutter mandrels - Metric series and inch
series.
IS0 . . ., Metal circular saws. (In preparation.)
3 DIMENSIONS AND NUMBER OF TEETH
---------------------- Page: 3 ----------------------
IS0 22964972 (El

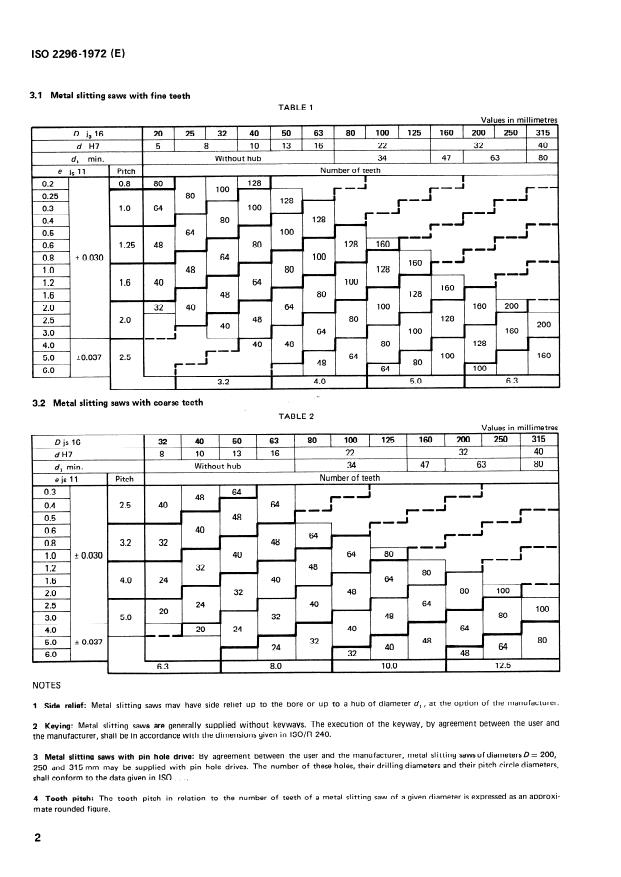

3.1 Metal slitting saws with fine teeth
TABLE 1
25 1 32 40 50 63 80 100 1 125 160 1 200 1 250 315
D
...
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION *Mt’X;14 HAI’OJHAII 01’1 AHM3AUMR no CTAHLlAPTM3AUMM .ORGANISATION INTERNATIONALE DE NORMALISATION
Fraises-scies a dentures fine et grosse - Série métrique
Premiere édition - 1972-07-01
CDU 621.934 Ref. NO : IS0 2296-1972 (F)
E
E
Descripteurs : scie, fraise-scie, denture, dimension.
&,
w
N
Prix basé sur 3 pages
s
---------------------- Page: 1 ----------------------

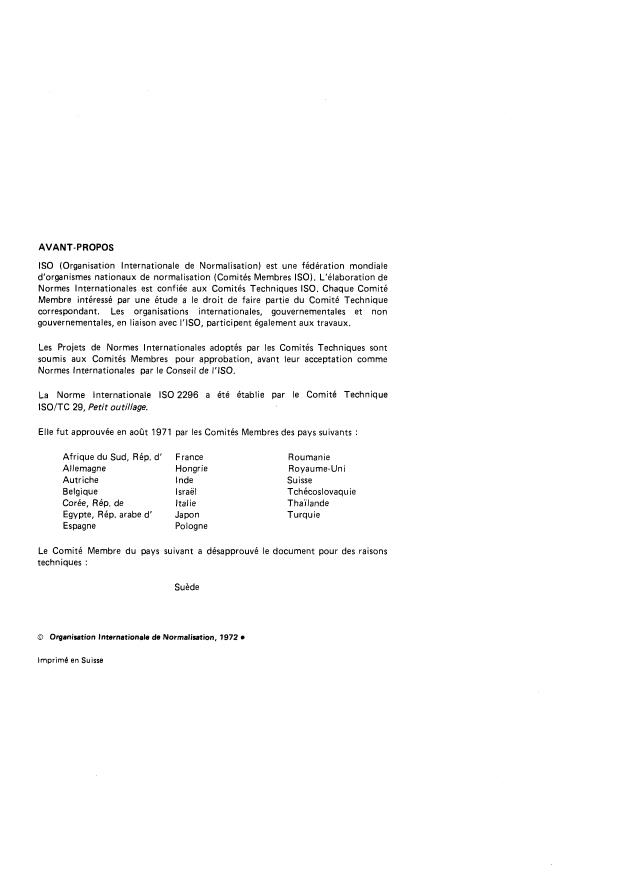

AVANT-PROPOS
IS0 (Organisation Internationale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
les Comités Techniques sont
Les Projets de Normes Internationales adoptés par
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I'lSO.
La Norme Internationale IS0 2296 a été établie par le Comité Technique
ISO/TC 29, Petit outillage.
Elle fut approuvée en août 1971 par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d' France Roumanie
Allemagne Hongrie
Royaume-Uni
Autriche Inde Suisse
Belgique Israël Tchécoslovaquie
Corée, Rép. de Italie Thaïlande
Egypte, Rép. arabe d' Japon Turquie
Espagne Pologne
Le Comité Membre du pays suivant a désapprouvé le document pour des raisons
techniques :
Suède
O Organisation Internationale de Normalisation, 1972 O
Imprim6 en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 2296-1972 (F)
Fraises-scies à dentures fine et grosse - Série métrique
1 OBJET ET DOMAINE D’APPLICATION
La présente Norme Internationale fixe les caractéristiques mécaniques des fraises-scies de la série métrique. Elle s‘applique
aux deux types suivants :
- Fraises-scies 8 denture fine (voir Tableau 1)
- Fraises-scies à grosse denture (voir Tableau 2)
Le rapport entre le nombre de dents des fraises a grosse denture et celui des fraises à denture fine est de 0,5, et les valeurs sont
liées aux diamètres et aux épaisseurs des scies.
En cas de besoin d’extension ou de création d’autres séries de denture, il est recommandé de se conformer a l’abaque donné
en Annexe.
2 REFERENCES
I SOIR 240, Dimensions d’interchangeabilité des fraises a métaux avec les arbres porte- fraises ou les mandrins porte- fraise -
Série métrique et série en inches.
IS0 . . ,, Scies circulaires ci
...
INTERNATIONALE
NORME
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l M~X,!lYHAI’O~HAII OPI-AHM3ALlM~ Il0 CTAHAAPTM3AUMM *ORGANISATION INTERNATIONALE DE NORMALISATION
Fraises-scies à dentures fine et grosse - Série métrique
Première édition - 1972-07-01
Réf. No : ISO 2296-1972 (F)
CDU 621.934
Descripteurs : scie, fraise-scie, denture, dimension.
Prix basé sur 3 pages
---------------------- Page: 1 ----------------------

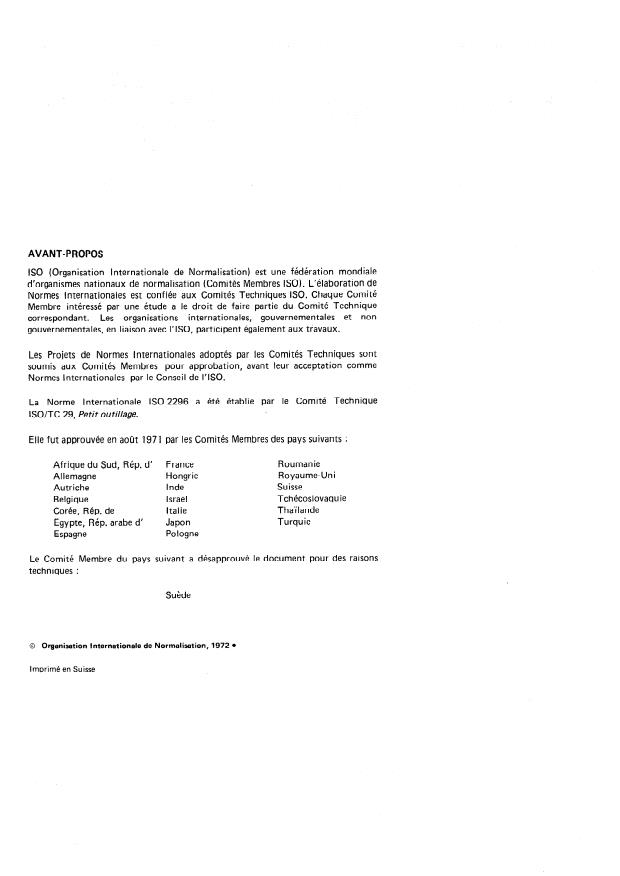

AVANT-PROPOS
ISO (Organisation internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres ISO). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
La Norme Internationale ISO 2296 a été établie par le Comité Technique
ISO/TC 29, Petit outillage.
Elle fut approuvée en août 1971 par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d’ France Roumanie
Allemagne Hongrie Royaume-Uni
Autriche Inde Suisse
Israël Tchécoslovaquie
Belgique
Italie Thaïlande
Corée, Rép. de
Japon Turquie
Egypte, Rép. arabe d’
Pologne
Espagne
Le Comité Membre du pays suivant a désapprouvé le document pour des raisons
techniques :
Suède
0 Organisation Internationale de Normalisation, 1972 l
Imprimé en Suisse
---------------------- Page: 2 ----------------------
ISO 22964972 (F)
NORME INTERNATIONALE
Fraises-scies à dentures fine et grosse - Série métrique
1 OBJET ET DOMAINE D’APPLICATION
La présente Norme Internationale fixe les caractéristiques mécaniques des fraises-scies de la série métrique. Elle s’applique
aux deux types suivants :
- Fraises-scies à denture fine
(voir Tableau 1)
(voir Tableau 2)
- Fraises-scies à grosse denture
Le rapport entre le nombre de dents des fraises à grosse dentureet celui des fraises à denture fine est de 0,5, et les valeurssont
liées aux diamètres et aux épaisseurs des scies.
En cas de besoin d’extension ou de création d’autres séries de denture, il est recommandé de se conformer à l’abaque donné
en Annexe.
2 RÉFÉRENCES
ISO/R 240, Dimensions d’intwchangeabilité des fraises à métaux avec les arbres porte-fraises ou les mandrins porte-fraise -
Série métrique et série en inches.
ISO. ., Scies circulaires à métaux. (En préparation.)
3 DIMENSIONS ET NOMBRE DE DENTS
----------------------
...
