ISO 3767-4:2016

DRAFT INTERNATIONAL STANDARD
ISO/DIS 3767-4
ISO/TC 23/SC 14 Secretariat: ANSI
Voting begins on: Voting terminates on:
2015-05-11 2015-08-11
Tractors, machinery for agriculture and forestry, powered
lawn and garden equipment — Symbols for operator
controls and other displays —
Part 4:
Symbols for forestry machinery
Tracteurs, matériels agricoles et forestiers, matériel à moteur pour jardins et pelouses — Symboles pour les
commandes de l’opérateur et autres indications —
Partie 4: Symboles pour le matériel forestier
ICS: 01.080.20; 65.060.80
THIS DOCUMENT IS A DRAFT CIRCULATED
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 3767-4:2015(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
©
PROVIDE SUPPORTING DOCUMENTATION. ISO 2015

---------------------- Page: 1 ----------------------
ISO/DIS 3767-4:2015(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2015
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2015 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/DIS 3767-4:2015

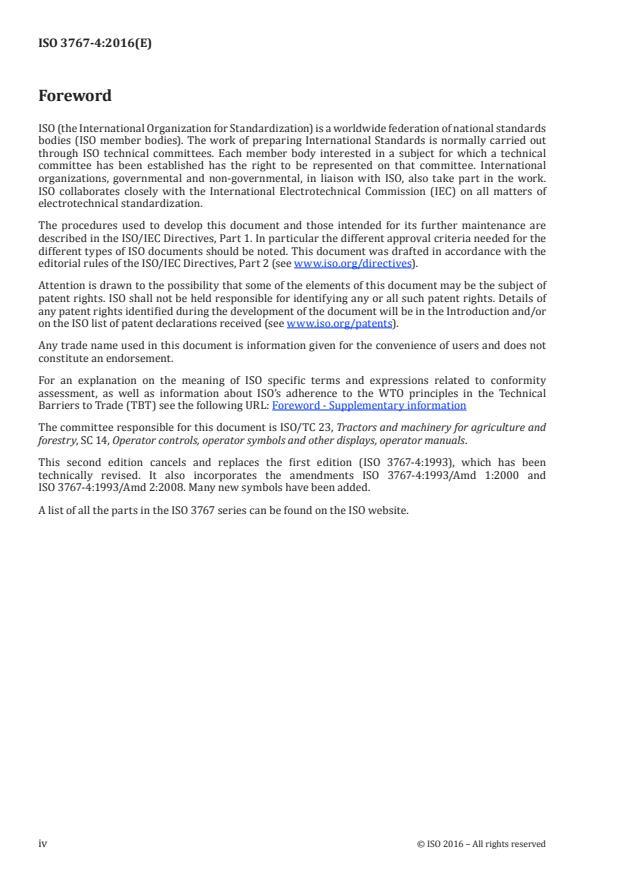

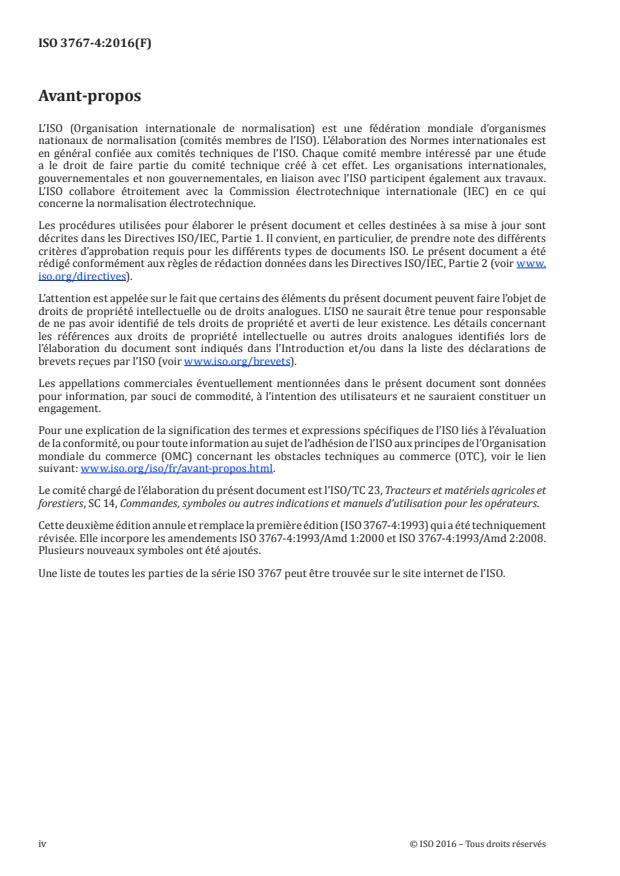

Foreword
A boiler plate text will be inserted by ISO CS from DIS onwards.

ISO 3767 consists of the following parts, under the general title Tractors, machinery for agriculture and
forestry, powered lawn and garden equipment — Symbols for operator controls and other displays:
Part 1: Common symbols
Part 2: Symbols for agricultural tractors and machinery
Part 3: Symbols for powered lawn and garden equipment
Part 4: Symbols for forestry machinery
Part 5: Symbols for manual portable forestry machines

List here the changes if this document is a revision.
This edition of ISO 3767-4 constitutes an extensive technical revision with many new symbols added.

---------------------- Page: 3 ----------------------
ISO/DIS 3767-4:2015

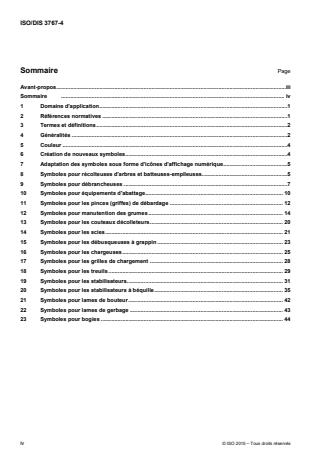

Contents
Foreword . 3
Contents . 5
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 General . 2
5 Colour . 3
6 Development of new symbols . 4
7 Adaptation of symbols as digital display icons . 4
8 Tree harvester and feller buncher symbols . 5
9 Delimber symbols . 7
10 Felling equipment symbols . 9
11 Bunk jaws (grab arms) symbols . 11
12 Log handling equipment symbols . 13
13 Topping knife symbols . 18
14 Saw symbols . 19
15 Grapple skidder symbols . 20
16 Log loader symbols . 22
17 Load bunk headboard symbols . 24
18 Winch symbols . 25
19 Stabilizer symbols . 27
20 Outrigger symbols . 30
21 Dozer blade symbols . 35
22 Stacker blade symbols . 36
23 Bogie symbols . 37

---------------------- Page: 4 ----------------------
ISO/DIS 3767-4:2015
Tractors, machinery for agriculture and forestry, powered lawn
and garden equipment — Symbols for operator controls and other
displays — Part 4: Symbols for forestry machinery
1 Scope
1.1 ISO 3767-4 standardizes symbols for use on operator controls and other displays on forestry
machinery as defined in ISO 6814.
1.2 ISO 3767-1 covers common symbols that apply to multiple types of agricultural tractors and
machinery, forestry machinery, and powered lawn and garden equipment. ISO 3767-2 covers symbols
for agricultural tractors and machinery. ISO 3767-3 covers symbols for powered lawn and garden
equipment. ISO 3767-5 covers symbols for manual portable forestry machines.
1.3 ISO 7000 and IEC 60417 can be consulted for additional internationally standardized symbols of
potential relevance to forestry machinery.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 3767-1, Tractors, machinery for agriculture and forestry, powered lawn and garden equipment —
Symbols for operator controls and other displays—Part 1: Common symbols
ISO 6814, Machinery for forestry — Mobile and self-propelled machinery — Terms, definitions and
classification
ISO 7000, Graphical symbols for use on equipment
[available in database format at http://www.graphical-symbols.info/ and http://www.iso.org/obp/ui/]
IEC60417, Graphical symbols for use on equipment
[available in database format at http://www.graphical-symbols.info/]
IEC 80416-1, Basic principles for graphical symbols for use on equipment — Part 1: Creation of symbol
originals
ISO 80416-2, Basic principles for graphical symbols for use on equipment — Part 2: Form and use of
arrows
IEC 80416-3, Basic principles for graphical symbols for use on equipment — Part 3: Guidelines for the
application of graphical symbols
ISO 80416-4, Basic principles for graphical symbols for use on equipment — Part 4: Guidelines for the
adaptation of graphical symbols for use on screens and displays (icons)
© ISO 2015 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO/DIS 3767-4:2015
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
symbol (graphical symbol)
a visually perceptible figure used to transmit information independent of language. It may be produced
by drawing, printing, or other means. Letters, numerals, and mathematical symbols may be used as
symbols or symbol elements. For some specific applications, groups of letters for example, AUTO, STOP)
are used as symbols or symbol elements.
NOTE Letters and numerals are not registered by ISO/TC 145/SC 3 or published in ISO 7000 unless they are
symbol elements embedded in graphical symbols.
3.2
icon (digital display icon)
a digitized (pixelated) representation of a graphical symbol, usually used on a reconfigurable electronic
display screen or graphical user interface (GUI). A single symbol can be represented by multiple icons,
each of a different size, pixel count, or colourization.
4 General
4.1 Except as indicated in subsequent clauses, symbols shall be used as shown in ISO 3767-4.
4.2 Selected symbols, which are shown in outline form in ISO 3767-4, may be filled in actual use for
enhanced clarity of reproduction and improved visual perception by the operator, except as otherwise
specified for individual symbols. Refer to IEC 80416-3 for guidance.
4.3 Limitations inherent in some reproduction and display technologies can require increased line
width or other minor modifications of symbols. Such modifications are allowed, provided that the
symbol remains conceptually unchanged in its basic graphical elements and is easily discernible by the
operator.
4.4 To improve the appearance and perceptibility of a graphical symbol, or to coordinate with the
design of the equipment to which it is applied, it can be necessary to modify the symbol as indicated in
IEC 80416-3 (for example, to change the line width or to round the corners of the symbol). Such
modifications are allowed, provided that the essential perceptible characteristics of the symbol are
maintained.
4.5 For actual use, all symbols shall be reproduced large enough to be easily discernible by the
operator. See IEC 80416-1 for guidelines on the proper sizing of symbols. Symbols grouped together in
a display or on a set of controls should be scaled to the same degree relative to the corner marks of the
symbol original as shown in ISO 3767-4 in order to maintain the correct visual relationship among the
symbols. Symbols shall be used in the orientation shown in ISO 3767-4, unless rotation or mirror
imaging is specifically allowed for individual symbols.
4.6 Most symbols are constructed using a building block approach in which various symbols and
symbol elements are combined in a logical manner to produce a new symbol.
4.7 In some cases, symbols may be used in conjunction, without being combined into a composite
symbol, to convey the same meaning as the composite symbol.
2 © ISO 2015 – All rights reserved

---------------------- Page: 6 ----------------------
ISO/DIS 3767-4:2015
4.8 Symbols are generally intended to replace a word or words with a graphical image that has the
same meaning for all operators, regardless of their native language. However, the use of a graphical
symbol to identify a control or display does not preclude the use of words in conjunction with that
control or display.
4.9 If a symbol shows a machine or parts of a machine from a side view, a machine moving from
right to left across the symbol area shall be assumed. If a symbol shows a machine or parts of a machine
from an overhead view, a machine moving from bottom to top across the symbol area shall be assumed.
4.10 Symbols on controls and displays shall have a good contrast to their background. A white or
light-coloured symbol on a black or dark-coloured background is preferred for most controls. Displays
may use either a white or light-coloured symbol on a black or dark-coloured background or a black or
dark-coloured symbol on a white or light-coloured background, depending upon which alternative
provides the best visual perception. When a symbol image is reversed (for example, from black-on-
white to white-on-black or vice versa) this reversal shall be done for the entire symbol.
4.11 If symbols are cast, moulded, embossed, or stamped into a surface, the symbols shall be visually
distinct from that surface without dependence on colour.
4.12 Symbols shall be located on or adjacent to the control or display that is being identified. Where
more than one symbol is required for a control, the symbols shall be located in relation to the control
such that movement of the control towards the symbols shall effect the function depicted by that
symbol.
4.13 Arrows used in symbols shall conform to the requirements of ISO 80416-2. IEC 80416-1 shall be
consulted for the general principles for creating symbol originals. IEC 80416-3 should be consulted for
guidelines for the application of symbols.
4.14 ISO/IEC registration numbers are shown for symbols which are registered in ISO 7000 or
IEC 60417.
NOTE Symbol originals are approved and registered either by ISO/TC 145/SC 3 and published in ISO 7000 or
by IEC/SC 3C and published in IEC 60417. In some cases, modified or application symbols, rather than the
registered symbol originals, are standardized in ISO 3767-4.
4.15 When letters or numerals are used in a symbol, the font shown shall not be considered
definitive. Other fonts may be used so long as the letters and numerals remain legible.
4.16 Symbols in ISO 3767-4 are shown within marks that delimit the corners of the 75 mm square
basic pattern from IEC 80416-1. Corner marks are not part of the symbol, but are provided to ensure
consistent presentation of all symbol graphics.
5 Colour
When used on illuminated displays, the following colours shall have the meanings indicated:
— Red denotes a failure, serious malfunction, or operating condition that requires immediate
attention;
— Yellow or amber denotes a condition outside normal operating limits
— Green denotes a normal operating condition
© ISO 2015 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO/DIS 3767-4:2015
6 Development of new symbols
6.1 Prior to developing a new symbol, a search should be conducted for previously standardized
symbols with the same or similar meaning to what is needed. ISO 7000 and IEC 60417 (both available in
database form) are compilations of internationally standardized symbols which can be useful both for
finding appropriate symbols that do not appear in one of the parts of ISO 3767 and for generating
concepts that can be used in the development of new symbols.
6.2 New symbols shall be developed in accordance with the principles of ISO 3767-1, Annex A.
IEC 80416-1 should be consulted for general principles for the creation of symbols. Arrows shall be in
accordance with ISO 80416-2. Different arrow forms have different meanings according to ISO 80416-2.
Care should be taken to use the correct arrow form. Following the guidelines of ISO 3767-1, Annex A
makes possible the development of symbols appropriate in graphical form and content for international
standardization and ISO 7000 registration.
6.3 Symbols proposed for standardization in ISO 3767-4 shall include a short explanation of the
function or expected use of the symbol.
NOTE IEC 80416-1 uses the term "description" for this type of information and provides guidelines for
writing descriptions for symbols intended for standardization in ISO 7000 or IEC 60417. The descriptions for
symbols standardized in ISO 3767-4 can serve as examples.
7 Adaptation of symbols as digital display icons
Symbols can be adapted for use as digital display icons on visual display units, reconfigurable displays,
or other electronic displays. Such adaptations should follow the principles of ISO 80416-4. Special care
should be taken to ensure that digital display icons preserve the visual impression of the symbol from
which the icon is adapted. The same principles regarding use of colour with symbols apply to the use of
colour with digital display icons.
4 © ISO 2015 – All rights reserved

---------------------- Page: 8 ----------------------
ISO/DIS 3767-4:2015
8 Tree harvester and feller buncher symbols
ISO/IEC
Graphical registration
symbol Symbol title and description number
Tree harvester/feller buncher, boom/arm
8.1
To identify the control for movement of the
ISO7000-1709
boom and arm of the tree harvester or feller
buncher.

8.2
Tree harvester/feller buncher, boom, raise
To identify the control that raises the boom of
the tree harvester or feller buncher. ISO7000-2050
To indicate that the boom is being raised or is
in the raised (up) position.

8.3
Tree harvester/feller buncher, boom, lower
To identify the control that lowers the boom of
the tree harvester or feller buncher. ISO7000-2049
To indicate that the boom is being lowered or is
in the lowered (down) position.

8.4 Tree harvester/feller buncher, arm, out
To identify the control that moves the arm of
the tree harvester or feller buncher outward
away from the machine by increasing the angle ISO7000-1710
between the boom and arm.

To indicate that the arm is being moved
outward or is in the out position.
8.5 Tree harvester/feller buncher, arm, in
To identify the control that moves the arm of
the tree harvester or feller buncher inward
toward the machine by decreasing the angle ISO7000-1711
between the boom and arm.

To indicate that the arm is being moved inward
or is in the in position.
8.6 Tree harvester/feller buncher, boom swing
To identify the control that swings the boom to
the left or right.
ISO7000-1712
This symbol is viewed from the perspective of a
person looking at the boom from above the

machine.
© ISO 2015 – All rights reserved 5

---------------------- Page: 9 ----------------------
ISO/DIS 3767-4:2015
ISO/IEC
Graphical registration
symbol Symbol title and description number
8.7 Tree harvester/feller buncher, boom, swing
left
To identify the control that swings the boom to
the left.
ISO7000-1713
To indicate that the boom is swinging to the

left.
This symbol is viewed from the perspective of a
person looking at the boom from above the
machine.
8.8 Tree harvester/feller buncher, boom, swing
right
To identify the control that swings the boom to
the right.
ISO7000-1714
To indicate that the boom is swinging to the

right.
This symbol is viewed from the perspective of a
person looking at the boom from above the
machine.

6 © ISO 2015 – All rights reserved

---------------------- Page: 10 ----------------------
ISO/DIS 3767-4:2015
9 Delimber symbols
ISO/IEC
Graphical registration
symbol Symbol title and description number
9.1
Delimber, sliding boom ISO 7000-2051
To identify the control for operation of the
sliding boom of the delimber.

9.2
Delimber, sliding boom, out ISO 7000-2052
To identify the control that moves the sliding
boom of the delimber out.
To indicate that the sliding boom is in the out
position.

9.3
Delimber, sliding boom, in ISO 7000-2054
To identify the control that moves the sliding
boom of the delimber in.
To indicate that the sliding boom is in the in
position.

9.4 Delimber, butt plate ISO 7000-2053
To identify the control for operation of the butt
plate of the delimber.

9.5
Delimber, butt plate, up ISO 7000-2055
To identify the control that moves the butt plate
of the delimber to the up position.
To indicate that the butt plate is in the up
position.

9.6 Delimber, butt plate, down ISO 7000-2056
To identify the control that moves the butt plate
of the delimber to the down position.
To indicate that the butt plate is in the down
position.

9.7 Delimber, fixed jaw ISO 7000-2057
To identify the control for operation of the fixed
jaw of the delimber.
This symbol is viewed from the perspective of a
person looking forward along the longitudinal

axis of the machine.
© ISO 2015 – All rights reserved 7

---------------------- Page: 11 ----------------------
ISO/DIS 3767-4:2015
ISO/IEC
Graphical registration
symbol Symbol title and description number
9.8 Delimber, fixed jaw, open ISO 7000-2058
To identify the control that opens the fixed jaw
of the delimber.
To indicate that the fixed jaw is in the open
position.

This symbol is viewed from the perspective of a
person looking forward along the longitudinal
axis of the machine.
9.9 Delimber, fixed jaw, close ISO 7000-2059
To identify the control that closes the fixed jaw
of the delimber.
To indicate that the fixed jaw is in the closed
position.

This symbol is viewed from the perspective of a
person looking forward along the longitudinal
axis of the machine.
9.10 Delimber, mobile jaw ISO 7000-2060
To identify the control for operation of the fixed
jaw of the delimber.
This symbol is viewed from the perspective of a
person looking forward along the longitudinal

axis of the machine.
9.11 Delimber, mobile jaw, open ISO 7000-2061
To identify the control that opens the mobile
jaw of the delimber.
To indicate that the mobile jaw is in the open
position.

This symbol is viewed from the perspective of a
person looking forward along the longitudinal
axis of the machine.
9.12 Delimber, mobile jaw, close ISO 7000-2062
To identify the control that closes the mobile
jaw of the delimber.
To indicate that the mobile jaw is in the closed
position.

This symbol is viewed from the perspective of a
person looking forward along the longitudinal
axis of the machine.

8 © ISO 2015 – All rights reserved

---------------------- Page: 12 ----------------------
ISO/DIS 3767-4:2015
10 Felling equipment symbols
ISO/IEC
Graphical registration
symbol Symbol title and description number
10.1
Felling head ISO 7000-1717
To identify the control for operation the felling
head.

10.2
Felling head, tilt up ISO 7000-1718
To identify the control that tilts the felling head
up.
To indicate that the felling head is being tilted
up or is in the up-tilted position.

10.3
Felling head, tilt down ISO 7000-1719
To identify the control that tilts the felling head
down.
To indicate that the felling head is being tilted
down or is in the down-tilted position.

10.4 Fixed boom felling head, turn left ISO 7000-1715
To identify the control that turns the felling
head on a fixed boom to turn to the left.
To indicate that the felling head is turning to
the left.

This symbol is viewed from the perspective of a
person looking at the boom and felling head
from above the machine.
10.5 Fixed boom felling head, turn right ISO 7000-1716
To identify the control that turns the felling
head on a fixed boom to turn to the right.
To indicate that the felling head is turning to
the right.

This symbol is viewed from the perspective of a
person looking at the boom and felling head
from above the machine.
10.6 Felling head, side tilt, left ISO 7000-1720
To identify the control that tilts the felling head
sideways to the left.
To indicate that the felling head is tilting
sideways to the left.

This symbol is viewed from the perspective of a
person looking forward along the longitudinal
axis of the machine.
© ISO 2015 – All rights reserved 9

---------------------- Page: 13 ----------------------
ISO/DIS 3767-4:2015
ISO/IEC
Graphical registration
symbol Symbol title and description number
10.7 Felling head, side tilt, right ISO 7000-1721
To identify the control that tilts the felling head
sideways to the right.
To indicate that the felling head is tilting
sideways to the right.

This symbol is viewed from the perspective of a
person looking forward along the longitudinal
axis of the machine.
10.8 Felling shear ISO 7000-1722
To identify the control for operation of the
felling shear.
This symbol is viewed from the perspective of a
person looking at the shear from above the

machine.
10.9 Felling shear, open ISO 7000-1723
To identify the control that opens the blades of
the felling shear.
To indicate that the blades of the felling shear
are opening or are in the open position.

This symbol is viewed from the perspective of a
person looking at the shear from above the
machine.
10.10 Felling shear, close ISO 7000-1724
To identify the control that closes the blades of
the felling shear.
To indicate that the blades of the felling shear
are closing or are in the closed position.

This symbol is viewed from the perspective of a
person looking at the shear from above the
machine.

10 © ISO 2015 – All rights reserved

---------------------- Page: 14 ----------------------
ISO/DIS 3767-4:2015
11 Bunk jaws (grab arms) symbols
ISO/IEC
Graphical registration
symbol Symbol title and description number
11.1
Bunk jaws (grab arms) ISO 7000-1725
To identify the control for operation of the
bunk jaws (grab arms).

11.2
Bunk jaws (grab arms), open ISO 7000-1726
To identify the control that opens the bunk jaws
(grab arms).
To indicate that the bunk jaws are opening or
are in the opened position.

11.3
Bunk jaws (grab arms), close ISO 7000-1727
To identify the control the closes the bunk jaws
(grab arms).
To indicate that the bunk jaws are closing or
are in the closed position.

11.4 Bunk jaws (grab arms), left jaw/arm, open ISO 7000-1728
To identify the control that moves out the left
jaw (arm) of the bunk jaws (grab arms).
To indicate that the left jaw (arm) is moving
opening or is in the opened position.

11.5 Bunk jaws (grab arms), left jaw/arm, close ISO 7000-1729
To identify the control that closes the left jaw
(arm) of the bunk jaws (grab arms).
To indicate that the left jaw (arm) is closing or
is in the closed position.

11.6
Bunk jaws (grab arms), right jaw/arm, open ISO 7000-1730
To identify the control that moves out the right
jaw (arm) of the bunk jaws (grab arms).
To indicate that the right jaw (arm) is opening
or is in the opened position.

11.7
Bunk jaws (grab arms), right jaw/arm, close ISO 7000-1731
To identify the control that closes the right jaw
(arm) of the bunk jaws (grab arms).
To indicate that the right jaw (arm) is closing or
is in the in the closed.

11.8 Bunk jaws (grab arms), ropes, tighten ISO 7000-1732
To identify the control that tightens the ropes
of the bunk jaws (grab arms).
To indicate that the ropes are tightening or are
in the tightened position.

© ISO 2015 – All rights reserved 11

---------------------- Page: 15 ----------------------
ISO/DIS 3767-4:2015
ISO/IEC
Graphical registration
symbol Symbol title and description number
11.9 Bunk jaws (grab arms), ropes, slacken ISO 7000-1733
To identify the control that slackens (loosens)
the ropes of the bunk jaws (grab arms).
To indicate that the ropes are slackening or are
in the slack position.


12 © ISO 2015 – All rights reserved

---------------------- Page: 16 ----------------------
ISO/DIS 3767-4:2015
12 Log handling equipment symbols
ISO/IEC
Graphical registration
symbol Symbol title and description number
12.1
Log accumulator ISO 7000-1734
To identify the control for operation of the log
accumulator.
This symbol is viewed from the perspective of a
person looking at the accumulator from above

the machine.
12.2 Log accumulator, open ISO 7000-1735
To identify the control that opens the mobile
arm of the log accumulator.
To indicate that the log accumulator is opening
or is in the open position.

This symbol is viewed from the perspective of a
person looking at the accumulator from above
the machine.
12.3 Log accumulator, close ISO 7000-1736
To identify the control that closes the mobile
arm of the log accumulator.
To indicate that the log accumulator is closing
or is in the closed position.

This symbol is viewed from the perspective of a
person looking at the accumulator from above
the machine.
12.4
Log feeder ISO 7000-1737
To identify the control for operation of the log
feeder.
This symbol is viewed from the perspective of a
person looking at the feeder from above the

machine.
12.5 Log feeder, open ISO 7000-1738
To identify the control that increases the
distance between the feeder rolls.
To indicate that the feeder rolls are opening or
are in the open position.

This symbol is viewed from the perspective of a
person looking at the feeder from above the
machine.
© ISO 2015 – All rights reserved 13

---------------------- Page: 17 ----------------------
ISO/DIS 3767-4:2015
ISO/IEC
Graphical registration
symbol Symbol title and description number
12.6 Log feeder, close ISO 7000-1739
To identify the control that decreases the
distance b
...

NORME ISO
INTERNATIONALE 3767-4
Deuxième édition
2016-09-01
Tracteurs, matériels agricoles et
forestiers, matériel à moteur pour
jardins et pelouses — Symboles pour
les commandes de l’opérateur et
autres indications —
Partie 4:
Symboles pour le matériel forestier
Tractors, machinery for agriculture and forestry, powered lawn
and garden equipment — Symbols for operator controls and other
displays —
Part 4: Symbols for forestry machinery
Numéro de référence
ISO 3767-4:2016(F)
©
ISO 2016

---------------------- Page: 1 ----------------------
ISO 3767-4:2016(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 3767-4:2016(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Généralités . 2
5 Couleur . 3
6 Élaboration de nouveaux symboles . 4
7 Adaptation de symboles sous forme d’icônes d’affichage numérique .4
8 Symboles pour récolteuses d’arbres et batteuses-empileuses . 5
9 Symboles pour débrancheuses . 6
10 Symboles pour équipements d’abattage . 8
11 Symboles pour les pinces (griffes) de débardage .10
12 Symboles pour manutention des grumes .12
13 Symboles pour les couteaux décolleteurs .17
14 Symboles pour les scies .17
15 Symboles pour les débusqueuses à grappin .18
16 Symboles pour les chargeuses .20
17 Symboles pour les grilles de chargement .22
18 Symboles pour les treuils .23
19 Symboles pour les stabilisateurs .25
20 Symboles pour les stabilisateurs à béquille .28
21 Symboles pour lames de bouteur .33
22 Symboles pour lames de gerbage .33
23 Symboles pour bogies .34
Bibliographie .35
© ISO 2016 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 3767-4:2016(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: www.iso.org/iso/fr/avant-propos.html.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 23, Tracteurs et matériels agricoles et
forestiers, SC 14, Commandes, symboles ou autres indications et manuels d’utilisation pour les opérateurs.
Cette deuxième édition annule et remplace la première édition (ISO 3767-4:1993) qui a été techniquement
révisée. Elle incorpore les amendements ISO 3767-4:1993/Amd 1:2000 et ISO 3767-4:1993/Amd 2:2008.
Plusieurs nouveaux symboles ont été ajoutés.
Une liste de toutes les parties de la série ISO 3767 peut être trouvée sur le site internet de l’ISO.
iv © ISO 2016 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 3767-4:2016(F)
Tracteurs, matériels agricoles et forestiers, matériel à
moteur pour jardins et pelouses — Symboles pour les
commandes de l’opérateur et autres indications —
Partie 4:
Symboles pour le matériel forestier
1 Domaine d’application
Le présent document normalise les symboles pour une utilisation sur les commandes de l’opérateur et
autres affichage des machines forestières.
NOTE 1 L’ISO 3767-1 couvre les symboles communs qui s’appliquent aux divers types de tracteurs et de
matériel agricole, de matériel forestier, et de matériel à moteur pour jardins et pelouses. L’ISO 3767-2 couvre les
symboles pour tracteurs et machines agricoles. L’ISO 3767-3 couvre les symboles pour matériel à moteur pour
jardins et pelouses. L’ISO 3767-5 couvre les symboles pour le matériel forestier portatif à main.
NOTE 2 L’ISO 7000 et la norme IEC 60417 peuvent être consultées pour les besoins d’obtenir des symboles
normalisés supplémentaires reconnus à l’échelle internationale et potentiellement intéressants du point de vue
du matériel forestier.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 3767-1:2016, Tracteurs et matériels agricoles et forestiers, matériel à moteur pour jardins et
pelouses — Symboles pour les commandes de l’opérateur et autres indications — Partie 1: Symboles communs
IEC 80416-1, Principes de base pour les symboles graphiques utilisables sur le matériel — Partie 1: Création
des symboles graphiques pour enregistrement
ISO 80416-2, Principes de base pour les symboles graphiques utilisables sur le matériel — Partie 2: Forme
et utilisation des flèches
IEC 80416-3, Principes élémentaires pour les symboles graphiques utilisables sur le matériel — Partie 3:
Guide pour l’application des symboles graphiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse http://www.iso.org/obp
© ISO 2016 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 3767-4:2016(F)

3.1
symbole
symbole graphique
figure visuellement perceptible utilisée pour transmettre des informations indépendamment de la langue
Note 1 à l’article: Un symbole peut être reproduit par un dessin, une impression ou tout autre moyen. Les lettres,
les caractères numériques et les symboles mathématiques peuvent être employés comme symboles ou éléments
de symbole. Pour certaines applications particulières, des groupes de lettres, (par exemple AUTO, STOP) sont
utilisés comme symboles ou éléments de symbole.
Note 2 à l’article: Les lettres et les caractères numériques ne sont ni couverts par l’ISO/TC 145/SC 3 ni publiés
dans l’ISO 7000 à moins d’être intégrés dans des symboles graphiques.
3.2
icône
icône d’affichage numérique
représentation numérisée (pixélisée) d’un symbole graphique, habituellement utilisée sur un écran
électronique reconfigurable ou sur une interface utilisateur graphique
Note 1 à l’article: Un même symbole peut être représenté par plusieurs icônes, chacune ayant une taille, un
nombre de pixels ou une colorisation différents.
4 Généralités
4.1 Sauf indication contraire dans les articles suivants, les symboles doivent être utilisés conformément
au présent document.
4.2 Les symboles sélectionnés, qui sont présentés sous forme de contour dans le présent document,
peuvent utiliser un remplissage dans l’utilisation réelle afin de renforcer la clarté de la reproduction et
d’améliorer la perception visuelle de l’opérateur, sauf indication contraire notifiée pour les symboles
individuels et en conformité avec les préconisations de l’IEC 80416-3.
4.3 Les restrictions propres à certaines technologies de reproduction et de représentation peuvent
nécessiter un épaississement du trait ou d’autres modifications mineures des symboles. De telles
modifications sont autorisées si le symbole reste conceptuellement inchangé dans ses éléments
graphiques de base et s’il demeure facilement perceptible par l’opérateur.
4.4 Pour améliorer l’apparence et la perceptibilité d’un symbole graphique ou pour le coordonner avec
la conception du matériel où il sera incorporé, il peut être nécessaire de modifier le symbole tel que
décrit dans l’IEC 80416-3 (par exemple, changer l’épaisseur du trait ou arrondir les angles du symbole).
Ces modifications sont autorisées sous réserve que les caractéristiques perceptibles essentielles du
symbole soient conservées.
4.5 Pour l’utilisation réelle, tout symbole doit être reproduit aussi grand que possible afin d’être
facilement perceptible par l’opérateur. Suivre l’IEC 80416-1 pour la taille appropriée des symboles. Il
convient que les symboles regroupés dans un indicateur ou sur un ensemble de commandes soient à la
même échelle que les repères en coin du symbole d’origine, comme illustré dans le présent document,
afin de préserver une bonne relation visuelle entre les symboles. Les symboles doivent être utilisés dans
l’orientation représentée dans le présent document, à moins qu’une rotation ou un effet d’image inverse
ne soient précisément autorisés pour les symboles individuels.
4.6 La plupart des symboles sont créés en utilisant une approche de montage globale dans laquelle
différents symboles et éléments de symbole sont combinés d’une manière logique pour produire un
nouveau symbole.
4.7 Dans certains cas, les symboles peuvent être utilisés de façon conjointe, sans toutefois être
combinés dans un symbole composite, afin de véhiculer la même signification que le symbole composite.
2 © ISO 2016 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 3767-4:2016(F)

4.8 Les symboles ont généralement pour but de remplacer un ou plusieurs termes par une image
graphique ayant la même signification pour tous les opérateurs, quelle que soit leur langue maternelle.
Pour autant, l’emploi d’un symbole graphique dans le but d’identifier une commande ou un indicateur
n’interdit pas d’utiliser des termes en parallèle.
4.9 Si le symbole représente une machine ou des parties d’une machine en vue de côté, la machine doit
être présumée comme se déplaçant de la droite vers la gauche dans la zone du symbole. Si le symbole
représente une machine ou des parties d’une machine en vue de dessus, la machine doit être présumée
comme se déplaçant de bas en haut dans la zone du symbole.
4.10 Les symboles sur les commandes et les indicateurs doivent présenter un bon contraste par
rapport au fond. Un symbole blanc ou clair sur un fond noir ou sombre est préférable pour la plupart des
commandes. Les indicateurs peuvent utiliser soit un symbole blanc ou clair sur un fond noir ou sombre,
soit un symbole noir ou sombre sur un fond blanc ou clair, en fonction de l’alternative offrant la meilleure
perception visuelle. Lorsqu’une image de symbole est inversée (par exemple, noir pour blanc et vice
versa), cette inversion doit être réalisée sur l’ensemble du symbole.
4.11 Dans le cas de symboles coulés, moulés, appliqués en relief ou gravés sur une surface, les symboles
doivent pouvoir être dissociés visuellement de la surface quelle que soit la couleur utilisée.
4.12 Les symboles doivent être situés sur ou à côté des commandes ou des indicateurs qu’ils identifient.
Lorsque plusieurs symboles sont nécessaires pour une commande, les symboles doivent être situés, par
rapport à la commande, de sorte que le mouvement de la commande vers le symbole produise l’action
décrite par ce symbole.
4.13 Les flèches utilisées dans les symboles doivent être conformes aux spécifications de l’ISO 80416-2.
L’IEC 80416-1 doit être consultée pour les principes généraux de création de symboles graphiques pour
enregistrement. Il convient de se référer à l’IEC 80416-3 pour obtenir les lignes directrices relatives à
l’application des symboles.
4.14 Les numéros d’enregistrement ISO/IEC sont indiqués pour les symboles enregistrés dans
l’ISO 7000 ou l’IEC 60417.
NOTE Les symboles originaux pour enregistrement sont approuvés et enregistrés par l’ISO/TC 145/SC 3 et
publiés dans l’ISO 7000, soit approuvés et enregistrés par l’IEC/SC 3 et publiés dans l’IEC 60417. Dans certains
cas, des symboles modifiés ou adaptés à l’application sont normalisés dans le présent document en lieu et place
des symboles originaux enregistrés.
4.15 Lorsque des lettres ou des chiffres sont utilisés dans un symbole, la police utilisée ne doit pas être
considérée comme définitive. Il est possible d’appliquer des polices différentes dans la mesure où les
lettres et les chiffres demeurent lisibles.
4.16 Les symboles référencés dans le présent document comportent des repères qui marquent les
angles du modèle de base carré de 75 mm de côté de l’IEC 80416-1. Les repères d’angle ne font pas
partie du symbole, mais sont représentés pour assurer une présentation uniforme de tous les symboles
graphiques.
5 Couleur
Lorsqu’elles sont utilisées sur des indicateurs lumineux, les couleurs suivantes doivent avoir la
signification indiquée ci-après:
— Le rouge indique un défaut, un sérieux dysfonctionnement ou un état de fonctionnement nécessitant
une attention immédiate;
— Le jaune ou ambre: indique un état en dehors des limites normales de fonctionnement;
© ISO 2016 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 3767-4:2016(F)

— Le vert indique une condition normale de fonctionnement.
6 Élaboration de nouveaux symboles
6.1 Avant d’élaborer un nouveau symbole, il convient de rechercher les symboles déjà normalisés
ayant une signification identique ou similaire. L’ISO 7000 et l’IEC 60417 (toutes deux disponibles sous
forme de base de données) regroupent les symboles internationalement normalisés et peuvent se révéler
utiles pour rechercher les symboles appropriés qui ne figurent pas dans l’ISO 3767 et pour générer des
concepts exploitables dans l’élaboration de nouveaux symboles.
6.2 Les nouveaux symboles doivent être élaborés conformément aux principes de l’ISO 3767-1:2016,
Annexe A. Il convient de consulter l’IEC 80416-1 pour les principes généraux de la création des symboles.
Les flèches doivent être telles qu’indiquées dans l’ISO 80416-2. Chaque forme de flèche possède une
signification bien précise, conformément à l’ISO 80416-2. Il convient de veiller à utiliser la forme de
flèche appropriée. Conformément aux lignes directrices de l’ISO 3767-1, l’Annexe A permet d’élaborer
des symboles à la forme graphique et au contenu compatibles avec une normalisation internationale et
un enregistrement dans l’ISO 7000.
6.3 Les symboles proposés en vue de leur normalisation dans le présent document doivent inclure une
brève explication de leur fonction ou utilisation prévue.
NOTE L’IEC 80416-1 utilise le terme «description» pour ce type d’information et fournit des lignes directrices
pour la rédaction des descriptions concernant les symboles en attente de normalisation dans l’ISO 7000 ou
l’IEC 60417. Les descriptions des symboles normalisés dans le présent document peuvent être utilisées comme
exemples.
7 Adaptation de symboles sous forme d’icônes d’affichage numérique
Il est possible d’adapter les symboles afin de les utiliser comme icônes d’affichage numérique sur des
unités d’affichage visuel, telles que des indicateurs reconfigurables ou autres indicateurs électroniques.
Il convient que ces adaptations respectent les principes de l’ISO 80416-4. Il convient en outre de veiller
tout particulièrement à ce que les icônes d’affichage numérique conservent l’impression visuelle
du symbole dont elles sont dérivées. Les principes relatifs à l’emploi des couleurs dans les symboles
s’appliquent également à l’emploi des couleurs dans les icônes d’affichage numérique.
4 © ISO 2016 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 3767-4:2016(F)

8 Symboles pour récolteuses d’arbres et batteuses-empileuses
Numéro
Symbole
N°. Description/application du symbole d’enregistrement
graphique
ISO/IEC
8.1 Récolteuse d’arbres/batteuse-empileuse, ISO 7000-1709
flèche/bras
Pour identifier la commande contrôlant le déplace-
ment de la flèche et du bras de la récolteuse d’arbres
ou de la batteuse-empileuse.
8.2 Récolteuse d’arbres/batteuse-empileuse, ISO 7000-2050
flèche, levage
Pour identifier la commande qui élève la flèche de la
récolteuse d’arbres ou de la batteuse-empileuse.
Pour indiquer que la flèche se lève ou se trouve en
position levée (vers le haut).
8.3 Récolteuse d’arbres/batteuse-empileuse, flèche, ISO 7000-2049
abaissement
Pour identifier la commande qui abaisse la flèche de
la récolteuse d’arbres ou de la batteuse-empileuse.
Pour indiquer que la flèche s’abaisse ou se trouve en
position abaissée (vers le bas).
8.4 Récolteuse d’arbres/batteuse-empileuse, bras, ISO 7000-1710
déplacement vers l’extérieur
Pour identifier la commande qui déplace le bras de la
récolteuse d’arbres ou de la batteuse-empileuse vers
l’extérieur dans la direction opposée de la machine
en augmentant l’angle entre la flèche et le bras.
Pour indiquer que le bras est déplacé vers l’extérieur
ou se trouve en position sortie.
8.5 Récolteuse d’arbres/batteuse-empileuse, bras, ISO 7000-1711
déplacement vers l’intérieur
Pour identifier la commande qui déplace le bras de la
récolteuse d’arbres ou de la batteuse-empileuse vers
l’intérieur en direction de la machine en diminuant
l’angle entre la flèche et le bras.
Pour indiquer que le bras est déplacé vers l’intérieur
ou se trouve en position rentrée.
© ISO 2016 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO 3767-4:2016(F)

Numéro
Symbole
N°. Description/application du symbole d’enregistrement
graphique
ISO/IEC
8.6 Récolteuse d’arbres/batteuse-empileuse, rota- ISO 7000-1712
tion de la flèche
Pour identifier la commande qui permet de déporter
la flèche vers la gauche ou vers la droite.
Ce symbole est représenté comme si l’observation se
faisait par une personne regardant la flèche du haut
de la machine.
8.7 Récolteuse d’arbres/batteuse-empileuse, flèche, ISO 7000-1713
rotation à gauche
Pour identifier la commande qui déporte la flèche
vers la gauche.
Pour indiquer que la flèche se déporte vers la gauche.
Ce symbole est représenté comme si l’observation se
faisait par une personne regardant la flèche du haut
de la machine.
8.8 Récolteuse d’arbres/batteuse-empileuse, flèche, ISO 7000-1714
rotation à droite
Pour identifier la commande qui déporte la flèche
vers la droite.
Pour indiquer que la flèche se déporte vers la droite.
Ce symbole est représenté comme si l’observation se
faisait par une personne regardant la flèche du haut
de la machine.
9 Symboles pour débrancheuses
Numéro
Symbole
N°. Description/application du symbole d’enregistrement
graphique
ISO/IEC
9.1 Débrancheuse, flèche coulissante ISO 7000-2051
Pour identifier la commande faisant fonctionner la
flèche coulissante de la débrancheuse.
9.2 Débrancheuse, flèche coulissante, sortie ISO 7000-2052
Pour identifier la commande qui déplace la flèche cou-
lissante de la débrancheuse vers l’extérieur.
Pour indiquer que la flèche coulissante se trouve en
position sortie.
9.3 Débrancheuse, flèche coulissante, retrait ISO 7000-2054
Pour identifier la commande qui déplace la flèche cou-
lissante de la débrancheuse vers l’intérieur.
Pour indiquer que la flèche coulissante se trouve en
position rentrée.
6 © ISO 2016 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 3767-4:2016(F)

Numéro
Symbole
N°. Description/application du symbole d’enregistrement
graphique
ISO/IEC
9.4 Débrancheuse, butée ISO 7000-2053
Pour identifier la commande faisant fonctionner la
butée de la débrancheuse.
9.5 Débrancheuse, butée, relevage ISO 7000-2055
Pour identifier la commande qui déplace la butée de la
débrancheuse jusqu’à la position relevée.
Pour indiquer que la butée se trouve en position
relevée.
9.6 Débrancheuse, butée, descente ISO 7000-2056
Pour identifier la commande qui déplace la butée de la
débrancheuse jusqu’à la position descendue.
Pour indiquer que la butée se trouve en position
descendue.
9.7 Débrancheuse, pinces fixes ISO 7000-2057
Pour identifier la commande faisant fonctionner les
pinces fixes de la débrancheuse.
Le symbole est représenté comme si l’observation
se faisait par une personne regardant vers l’avant et
dans l’axe longitudinal de la machine.
9.8 Débrancheuse, pinces fixes, ouverture ISO 7000-2058
Pour identifier la commande qui ouvre les pinces
fixes de la débrancheuse.
Pour indiquer que les pinces fixes sont en position
ouverte.
Le symbole est représenté comme si l’observation
se faisait par une personne regardant vers l’avant et
dans l’axe longitudinal de la machine.
9.9 Débrancheuse, pinces fixes, fermeture ISO 7000-2059
Pour identifier la commande qui ferme les pinces
fixes de la débrancheuse.
Pour indiquer que les pinces fixes sont en position
fermée.
Le symbole est représenté comme si l’observation
se faisait par une personne regardant vers l’avant et
dans l’axe longitudinal de la machine.
© ISO 2016 – Tous droits réservés 7

---------------------- Page: 11 ----------------------
ISO 3767-4:2016(F)

Numéro
Symbole
N°. Description/application du symbole d’enregistrement
graphique
ISO/IEC
9.10 Débrancheuse, pinces mobiles ISO 7000-2060
Pour identifier la commande faisant fonctionner les
pinces fixes de la débrancheuse.
Le symbole est représenté comme si l’observation
se faisait par une personne regardant vers l’avant et
dans l’axe longitudinal de la machine.
9.11 Débrancheuse, pinces mobiles, ouverture ISO 7000-2061
Pour identifier la commande qui ouvre les pinces
mobiles de la débrancheuse.
Pour indiquer que les pinces mobiles sont en position
ouverte.
Le symbole est représenté comme si l’observation
se faisait par une personne regardant vers l’avant et
dans l’axe longitudinal de la machine.
9.12 Débrancheuse, pinces mobiles, fermeture ISO 7000-2062
Pour identifier la commande qui ferme les pinces
mobiles de la débrancheuse.
Pour indiquer que les pinces mobiles sont en posi-
tion fermée.
Le symbole est représenté comme si l’observation
se faisait par une personne regardant vers l’avant et
dans l’axe longitudinal de la machine.
10 Symboles pour équipements d’abattage
Numéro
Symbole
N°. Description/application du symbole d’enregistrement
graphique
ISO/IEC
10.1 Tête d’abattage ISO 7000-1717
Pour identifier la commande faisant fonctionner la
tête d’abattage.
10.2 Tête d’abattage, inclinaison vers le haut ISO 7000-1718
Pour identifier la commande qui incline la tête d’abat-
tage vers le haut.
Pour indiquer que la tête d’abattage s’incline vers le
haut ou se trouve en position inclinée vers le haut.
10.3 Tête d’abattage, inclinaison vers le bas ISO 7000-1719
Pour identifier la commande qui incline la tête d’abat-
tage vers le bas.
Pour indiquer que la tête d’abattage s’incline vers le
bas ou se trouve en position inclinée vers le bas.
8 © ISO 2016 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO 3767-4:2016(F)

Numéro
Symbole
N°. Description/application du symbole d’enregistrement
graphique
ISO/IEC
10.4 Tête d’abattage sur mât fixe, rotation à gauche ISO 7000-1715
Pour identifier la commande qui fait pivoter la tête
d’abattage sur flèche fixe vers la gauche.
Pour indiquer que la tête d’abattage pivote à gauche.
Ce symbole est représenté comme si l’observation se
faisait par une personne regardant la flèche et la tête
d’abattage du haut de la machine.
10.5 Tête d’abattage sur mât fixe, rotation à droite ISO 7000-1716
Pour identifier la commande qui fait pivoter la tête
d’abattage sur flèche fixe vers la droite.
Pour indiquer que la tête d’abattage pivote à droite.
Ce symbole est représenté comme si l’observation se
faisait par une personne regardant la flèche et la tête
d’abattage du haut de la machine.
10.6 Tête d’abattage, inclinaison latérale à gauche ISO 7000-1720
Pour identifier la commande qui incline la tête d’abat-
tage latéralement vers la gauche.
Pour indiquer que la tête d’abattage s’incline latérale-
ment à gauche.
Le symbole est représenté comme si l’observation
se faisait par une personne regardant vers l’avant et
...

PROJET DE NORME INTERNATIONALE
ISO/DIS 3767-4
ISO/TC 23/SC 14 Secrétariat: ANSI
Début de vote: Vote clos le:
2015-05-11 2015-08-11
Tracteurs, matériels agricoles et forestiers, matériel à
moteur pour jardins et pelouses — Symboles pour les
commandes de l’opérateur et autres indications —
Partie 4:
Symboles pour le matériel forestier
Tractors, machinery for agriculture and forestry, powered lawn and garden equipment — Symbols for
operator controls and other displays —
Part 4: Symbols for forestry machinery
ICS: 01.080.20; 65.060.80
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 3767-4:2015(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
©
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2015

---------------------- Page: 1 ----------------------
ISO/DIS 3767-4:2015(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2015 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/DIS 3767-4
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en
général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le
droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à l'évaluation
de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux principes de l'OMC
concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant‐propos —
Informations supplémentaires.
L'ISO 3767 comprend les parties suivantes, présentées sous le titre général Tracteurs et matériels
agricoles et forestiers, matériel à moteur pour jardins et pelouses — Symboles pour les commandes de
l'opérateur et autres indications :
Partie 1 : Symboles communs
Partie 2 : Symboles pour tracteurs et machines agricoles
Partie 3 : Symboles pour matériel à moteur pour jardins et pelouses
Partie 4 : Symboles pour le matériel forestier
Partie 5 : Symboles pour le matériel forestier portatif à main
La présente édition de la norme ISO 3767-4 est une révision technique approfondie à laquelle ont été
ajoutés de nombreux nouveaux symboles.
© ISO 2015 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/DIS 3767-4
Sommaire Page
Avant-propos .iii
Sommaire . iv
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions .2
4 Généralités .2
5 Couleur .4
6 Création de nouveaux symboles .4
7 Adaptation des symboles sous forme d'icônes d'affichage numérique .5
8 Symboles pour récolteuses d'arbres et batteuses-empileuses.5
9 Symboles pour débrancheuses .7
10 Symboles pour équipements d'abattage . 10
11 Symboles pour les pinces (griffes) de débardage . 12
12 Symboles pour manutention des grumes . 14
13 Symboles pour les couteaux décolleteurs . 20
14 Symboles pour les scies . 21
15 Symboles pour les débusqueuses à grappin . 23
16 Symboles pour les chargeuses . 25
17 Symboles pour les grilles de chargement . 28
18 Symboles pour les treuils . 29
19 Symboles pour les stabilisateurs . 31
20 Symboles pour les stabilisateurs à béquille . 35
21 Symboles pour lames de bouteur . 42
22 Symboles pour lames de gerbage . 43
23 Symboles pour bogies . 44


iv © ISO 2015 – Tous droits réservés

---------------------- Page: 4 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 3767-4

Tracteurs, matériels agricoles et forestiers, matériel à moteur
pour jardins et pelouses — Symboles pour les commandes de
l’opérateur et autres indications — Partie 4: Symboles pour le
matériel forestier
1 Domaine d'application
1.1 L'ISO 3767-4 normalise les symboles à utiliser sur les commandes de l'opérateur et autres
indicateurs sur le matériel forestier tels que définis dans l'ISO 6814.
1.2 L'ISO 3767-1 couvre les symboles communs qui s'appliquent aux divers types de tracteurs et de
matériel agricole, de matériel forestier, et de matériel à moteur pour jardins et pelouses. L'ISO 3767-2
couvre les symboles pour tracteurs et machines agricoles. L'ISO 3767-3 couvre les symboles pour
matériel à moteur pour jardins et pelouses. L'ISO 3767-5 couvre les symboles pour le matériel forestier
portatif à main.
1.3 L'ISO 7000 et la norme IEC 60417 peuvent être consultées pour les besoins d'obtenir des
symboles normalisés supplémentaires reconnus à l'échelle internationale et potentiellement
intéressants du point de vue du matériel forestier.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique
(y compris les éventuels amendements).
ISO 3767-1, Tracteurs et matériels agricoles et forestiers, matériel à moteur pour jardins et pelouses —
Symboles pour les commandes de l'opérateur et autres indications — Partie 1 : Symboles communs
ISO 6814, Matériel forestier — Machines mobiles et automotrices — Termes, définitions et classification
ISO 7000, Symboles graphiques utilisables sur le matériel — Symboles enregistrés
[disponible sous forme de base de données aux adresses http://www.graphical-symbols.info/ et
http://www.iso.org/obp/ui/]
IEC60417, Symboles graphiques utilisables sur le matériel
[disponible sous forme de base de données à l'adresse http://www.graphical-symbols.info/]
IEC 80416-1, Principes de base pour les symboles graphiques utilisables sur le matériel — Partie 1 :
Création des symboles graphiques pour enregistrement
ISO 80416-2, Principes de base pour les symboles graphiques utilisables sur le matériel — Partie 2 : Forme
et utilisation des flèches
IEC 80416-3, Principes élémentaires pour les symboles graphiques utilisables sur le matériel — Partie 3 :
Guide pour l'application des symboles graphiques
© ISO 2015 – Tous droits réservés
1

---------------------- Page: 5 ----------------------
ISO/DIS 3767-4
ISO 80416-4, Principes de base pour les symboles graphiques utilisables sur le matériel — Partie 4 : Lignes
directrices pour l'adaptation de symboles graphiques utilisables sur les écrans et les dispositifs de
visualisation (icônes)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
symbole (symbole graphique)
figure visuellement perceptible utilisée pour transmettre des informations indépendamment de la
langue. Un symbole peut être produit à l'aide d'un dessin, d'une impression ou de tout autre moyen. Les
lettres, les chiffres et les symboles mathématiques peuvent être utilisés comme symboles ou éléments
de symbole. Pour les besoins de certaines applications spécifiques, des groupes de lettres, comme par
exemple AUTO, STOP, etc. sont utilisés comme symboles ou éléments de symbole
NOTE Les lettres et les chiffres ne sont ni enregistrés par le comité technique ISO/TC 145/SC 3, ni publiés
dans l'ISO 7000, sauf s'il s'agit d'éléments de symbole incorporés dans les symboles graphiques.
3.2
icône (icône d'affichage numérique)
représentation numérisée (pixélisée) d'un symbole graphique, généralement utilisée sur un écran
d'affichage électronique reconfigurable ou sur une interface utilisateur graphique (GUI). Un seul
symbole peut être représenté par plusieurs icônes aux dimensions, au nombre de pixels ou à la
colorisation différente
4 Généralités
4.1 Sauf mention contraire dans les articles suivants, les symboles doivent être utilisés comme
montré dans l'ISO 3767-4.
4.2 Les symboles simples sélectionnés, qui sont présentés sous forme de contour dans l'ISO 3767-4,
peuvent être remplis dans l'utilisation réelle pour la clarté de la reproduction et pour améliorer la
perception visuelle de l'opérateur, excepté dans le cas d'indications contraires notifiées pour les
symboles individuels. Se reporter à la norme IEC 80416-3 pour obtenir des préconisations à ce sujet.
4.3 Les restrictions propres à certaines technologies de reproduction et de représentation peuvent
nécessiter un épaississement du trait ou d'autres modifications mineures des symboles. De telles
modifications sont tolérées si le symbole reste d'un point de vue conceptuel inchangé dans ses éléments
graphiques de base et facilement perceptible par l'opérateur.
4.4 Pour améliorer l'apparence et la perceptibilité d'un symbole graphique ou pour le coordonner
avec la conception du matériel où il sera incorporé, il peut être nécessaire de modifier le symbole
comme indiqué dans la norme IEC 80416-3 (par exemple, changer l'épaisseur du trait ou arrondir les
angles du symbole). De telles modifications sont tolérées sous réserve de conserver les caractéristiques
perceptibles essentielles du symbole.
© ISO 2015 – Tous droits réservés
2

---------------------- Page: 6 ----------------------
ISO/DIS 3767-4
4.5 Pour l'utilisation réelle, tout symbole doit être reproduit aussi grand que possible afin d'être
facilement perceptible par l'opérateur. Voir la norme IEC 80416-1 pour les lignes directrices sur la taille
appropriée des symboles. Il convient de reproduire les symboles regroupés dans un indicateur ou un
ensemble de commandes à la même échelle que celle des repères en coins du dessin original du
symbole comme le montre l'ISO 3767-4, afin de conserver un rapport visuel approprié entre symboles.
Les symboles doivent être utilisés dans l'orientation représentée dans l'ISO 3767-4, à moins que la
rotation ou l'image symétrique ne soient spécifiquement autorisées pour les symboles individuels.
4.6 La plupart des symboles sont créés en utilisant une approche de montage globale dans laquelle
différents symboles et éléments de symbole sont combinés d'une manière logique pour produire un
nouveau symbole.
4.7 Dans certains cas, les symboles peuvent être utilisés conjointement, sans être combinés dans un
symbole composite, afin de revêtir la même signification que celle du symbole composite.
4.8 Les symboles ont généralement vocation à remplacer un mot ou plusieurs mots par une image
graphique de sens identique pour tous les opérateurs, indépendamment de leur langue maternelle.
Toutefois, l'utilisation d'un symbole graphique pour les besoins d'identifier une commande ou un
indicateur ne saurait nullement exclure l'utilisation de mots conjointement à cette commande ou
indicateur.
4.9 Si le symbole représente une machine ou des parties d'une machine vue de côté, la machine doit
être présumée comme se déplaçant de la droite vers la gauche dans la zone du symbole. Si le symbole
représente une machine ou des parties d'une machine vue de dessus, la machine doit être présumée
comme se déplaçant de bas en haut dans la zone du symbole.
4.10 Les symboles sur les commandes et les indicateurs doivent présenter un bon contraste par
rapport au fond. Un symbole de couleur blanche ou claire sur un fond de couleur noire ou sombre est
préférable pour la plupart des commandes. Les indicateurs peuvent utiliser soit un symbole de couleur
blanche ou claire sur un fond de couleur noire ou sombre, soit un symbole de couleur noire ou sombre
sur un fond de couleur blanche ou claire, en fonction de l'alternative offrant la meilleure perception
visuelle. Lorsqu'une image de symbole est inversée (par exemple, symbole noir sur fond blanc inversé
en symbole blanc sur fond noir et vice versa), l'inversion doit porter sur l'ensemble du symbole.
4.11 Si le symbole est coulé, moulé, ou gravé en creux ou en relief sur une surface, il doit être
visuellement distinct de cette surface sans dépendre de la couleur.
4.12 Les symboles doivent être situés sur ou à côté des commandes ou des indicateurs qu'ils
identifient. Lorsque plus d'un symbole est nécessaire pour une commande, les symboles doivent être
situés, par rapport à la commande, de manière à ce que le mouvement de la commande vers ces
symboles produise l'action décrite par ce symbole.
4.13 Les flèches utilisées dans les symboles doivent être conformes aux prescriptions de l'ISO 80416-
2. L'IEC 80416-1 doit être consultée pour les principes généraux de création des symboles. Il convient
de consulter l'IEC 80416-3 pour des lignes directrices concernant l'application des symboles
graphiques pour enregistrement.
4.14 Les numéros d'enregistrement ISO/IEC sont indiqués pour les symboles enregistrés dans
l'ISO 7000 ou l'IEC 60417.
© ISO 2015 – Tous droits réservés
3

---------------------- Page: 7 ----------------------
ISO/DIS 3767-4
NOTE Les symboles graphiques pour enregistrement sont approuvés puis enregistrés soit par le comité
technique ISO/TC 145/SC 3 pour publication dans l'ISO 7000, soit par l'IEC/SC 3C pour publication dans
l'IEC 60417. Dans certains cas, des symboles modifiés ou d'application sont normalisés dans l'ISO 3767-4 à la
place des symboles graphiques enregistrés.
4.15 Lorsque des lettres ou des chiffres sont utilisés dans un symbole, la police affichée ne saurait
être considérée comme définitive. D'autres polices peuvent être utilisées pourvu que les lettres et les
chiffres restent lisibles.
4.16 Les symboles répertoriés dans l'ISO 3767-4 sont reproduits à l'intérieur de repères en coins qui
délimitent les angles du carré de 75 mm de côté du modèle de base tiré de l'IEC 80416-1. Les repères en
coins ne font pas partie du symbole, mais sont représentés pour assurer une présentation uniforme de
tous les symboles graphiques.
5 Couleur
Lorsqu'elles sont utilisées sur des indicateurs lumineux, les couleurs suivantes doivent avoir la
signification indiquée ci-après :
 Le rouge indique un défaut, un sérieux dysfonctionnement ou un état de fonctionnement
nécessitant une attention immédiate ;
 Le jaune ou ambre : indique un état en dehors des limites normales de fonctionnement ;
 Le vert indique une condition normale de fonctionnement.
6 Création de nouveaux symboles
6.1 Préalablement à toute création de nouveaux symboles, il convient de rechercher les symboles
antérieurement normalisés ayant une signification identique ou similaire aux besoins poursuivis.
L'ISO 7000 et l'IEC 60417 (toutes deux disponibles sous forme de base de données) compilent les
symboles normalisés à l'échelle internationale. Elles peuvent être utiles à la fois pour trouver les
symboles appropriés qui ne figurent dans aucune des parties de l'ISO 3767 et pour produire des
concepts pouvant être utiles à la création de nouveaux symboles.
6.2 Les nouveaux symboles doivent être créés conformément aux principes de l'ISO 3767-1,
Annexe A. Il convient de consulter l'IEC 80416-1 pour les principes généraux de création des symboles.
Les flèches doivent être conformes à l'ISO 80416-2. Chaque forme de flèche revêt une signification
particulière conformément à l'ISO 80416-2. Il convient de veiller à utiliser la forme de flèche
appropriée. Suite aux lignes directrices de l'ISO 3767-1, l'Annexe A rend possible la création de
symboles appropriés dans une forme graphique et avec un contenu adaptés à la normalisation
internationale et à l'enregistrement dans l'ISO 7000.
6.3 Les symboles proposés pour la normalisation dans l'ISO 3767-4 doivent inclure une brève
explication de la fonction ou de l'utilisation attendue du symbole.
NOTE L'IEC 80416-1 utilise le terme « description » pour ce type d'information et fournit des lignes
directrices pour la rédaction des descriptions des symboles destinés à la normalisation dans l'ISO 7000 ou
l'IEC 60417. Les descriptions des symboles normalisés dans l'ISO 3767-4 peuvent servir d'exemples.
© ISO 2015 – Tous droits réservés
4

---------------------- Page: 8 ----------------------
ISO/DIS 3767-4
7 Adaptation des symboles sous forme d'icônes d'affichage numérique
Les symboles peuvent être adaptés pour une utilisation sous forme d'icônes d'affichage numérique sur
les unités d'affichage visuel ou d'autres dispositifs de visualisation électroniques. Il convient que de
telles adaptations observent les principes de l'ISO 80416-4. Il convient plus particulièrement de
s'assurer que les icônes d'affichage numérique préservent l'impression visuelle du symbole dont elles
sont une adaptation. Les mêmes principes régissant l'utilisation des couleurs dans les symboles
s'appliquent à l'utilisation des couleurs dans les icônes d'affichage numérique.
8 Symboles pour récolteuses d'arbres et batteuses-empileuses
Numéro
Symbole d'enregistrement
graphique Description/application du symbole ISO/IEC
8.1 Récolteuse d'arbres/batteuse-empileuse,
flèche/bras
Pour identifier la commande contrôlant le
ISO7000-1709
déplacement de la flèche et du bras de la
récolteuse d'arbres ou de la batteuse-

empileuse.
8.2 Récolteuse d'arbres/batteuse-empileuse,
flèche, levage
Pour identifier la commande qui élève la flèche
de la récolteuse d'arbres ou de la batteuse- ISO7000-2050
empileuse.

Pour indiquer que la flèche se lève ou se trouve
en position levée (vers le haut).
8.3 Récolteuse d'arbres/batteuse-empileuse,
flèche, abaissement
Pour identifier la commande qui abaisse la
flèche de la récolteuse d'arbres ou de la ISO7000-2049
batteuse-empileuse.

Pour indiquer que la flèche s'abaisse ou se
trouve en position abaissée (vers le bas).
8.4 Récolteuse d'arbres/batteuse-empileuse,
bras, déplacement vers l'extérieur
Pour identifier la commande qui déplace le bras
de la récolteuse d'arbres ou de la batteuse-
empileuse vers l'extérieur dans la direction ISO7000-1710

opposée de la machine en augmentant l'angle
entre la flèche et le bras.
Pour indiquer que le bras est déplacé vers
l'extérieur ou se trouve en position sortie.
© ISO 2015 – Tous droits réservés
5

---------------------- Page: 9 ----------------------
ISO/DIS 3767-4
Numéro
Symbole d'enregistrement
graphique Description/application du symbole ISO/IEC
8.5 Récolteuse d'arbres/batteuse-empileuse,
bras, déplacement vers l'intérieur
Pour identifier la commande qui déplace le bras
de la récolteuse d'arbres ou de la batteuse-
empileuse vers l'intérieur en direction de la ISO7000-1711

machine en diminuant l'angle entre la flèche et
le bras.
Pour indiquer que le bras est déplacé vers
l'intérieur ou se trouve en position rentrée.
8.6 Récolteuse d'arbres/batteuse-empileuse,
rotation de la flèche
Pour identifier la commande qui permet de
déporter la flèche vers la gauche ou vers la
ISO7000-1712
droite.

Ce symbole est représenté comme si
l'observation se faisait par une personne
regardant la flèche du haut de la machine.
8.7 Récolteuse d'arbres/batteuse-empileuse,
flèche, rotation à gauche
Pour identifier la commande qui déporte la
flèche vers la gauche.
ISO7000-1713
Pour indiquer que la flèche se déporte vers la
gauche.
Ce symbole est représenté comme si
l'observation se faisait par une personne
regardant la flèche du haut de la machine.
8.8
Récolteuse d'arbres/batteuse-empileuse,
flèche, rotation à droite
Pour identifier la commande qui déporte la
flèche vers la droite.
ISO7000-1714
Pour indiquer que la flèche se déporte vers la

droite.
Ce symbole est représenté comme si
l'observation se faisait par une personne
regardant la flèche du haut de la machine.

© ISO 2015 – Tous droits réservés
6

---------------------- Page: 10 ----------------------
ISO/DIS 3767-4
9 Symboles pour débrancheuses
Numéro
Symbole d'enregistrement
graphique Description/application du symbole ISO/IEC
9.1
Débrancheuse, flèche coulissante ISO 7000-2051
Pour identifier la commande faisant
fonctionner la flèche coulissante de la
débrancheuse.

9.2 Débrancheuse, flèche coulissante, sortie ISO 7000-2052
Pour identifier la commande qui déplace la
flèche coulissante de la débrancheuse vers
l'extérieur.
Pour indiquer que la flèche coulissante se

trouve en position sortie.
9.3 ISO 7000-2054
Débrancheuse, flèche coulissante, retrait
Pour identifier la commande qui déplace la
flèche coulissante de la débrancheuse vers
l'intérieur.
Pour indiquer que la flèche coulissante se

trouve en position rentrée.
9.4
Débrancheuse, butée ISO 7000-2053
Pour identifier la commande faisant
fonctionner la butée de la débrancheuse.

9.5 Débrancheuse, butée, relevage ISO 7000-2055
Pour identifier la commande qui déplace la
butée de la débrancheuse jusqu'à la position
relevée.
Pour indiquer que la butée se trouve en

position relevée.
9.6 Débrancheuse, butée, descente ISO 7000-2056
Pour identifier la commande qui déplace la
butée de la débrancheuse jusqu'à la position
descendue.
Pour indiquer que la butée se trouve en

position descendue.
© ISO 2015 – Tous droits réservés
7

---------------------- Page: 11 ----------------------
ISO/DIS 3767-4
Numéro
Symbole d'enregistrement
graphique Description/application du symbole ISO/IEC
9.7 Débrancheuse, pinces fixes ISO 7000-2057
Pour identifier la commande faisant
fonctionner les pinces fixes de la débrancheuse.
Le symbole est représenté comme si
l'observation se faisait par une personne

regardant vers l'avant et dans l'axe longitudinal
de la machine.
9.8 Débrancheuse, pinces fixes, ouverture ISO 7000-2058
Pour identifier la commande qui ouvre les
pinces fixes de la débrancheuse.
Pour indiquer que les pinces fixes sont en
position ouverte.

Le symbole est représenté comme si
l'observation se faisait par une personne
regardant vers l'avant et dans l'axe longitudinal
de la machine.
9.9 Débrancheuse, pinces fixes, fermeture ISO 7000-2059
Pour identifier la commande qui ferme les
pinces fixes de la débrancheuse.
Pour indiquer que les pinces fixes sont en
position fermée.
Le symbole est représenté comme si
l'observation se faisait par une personne
regardant vers l'avant et dans l'axe longitudinal
de la machine.
9.10
Débrancheuse, pinces mobiles ISO 7000-2060
Pour identifier la commande faisant
fonctionner les pinces fixes de la débrancheuse.
Le symbole est représenté comme si
l'observation se faisait par une personne

regardant vers l'avant et dans l'axe longitudinal
de la machine.
9.11 Débrancheuse, pinces mobiles, ouverture ISO 7000-2061
Pour identifier la commande qui ouvre les
pinces mobiles de la débrancheuse.
Pour indiquer que les pinces mobiles sont en
position ouverte.

Le symbole est représenté comme si
l'observation se faisait par une personne
regardant vers l'avant et dans l'axe longitudinal
de la machine.
© ISO 2015 – Tous droits réservés
8

---------------------- Page: 12 ----------------------
ISO/DIS 3767-4
Numéro
Symbole d'enregistrement
graphique Description/application du symbole ISO/IEC
9.12 Débrancheuse, pinces mobiles, fermeture ISO 7000-2062
Pour identifier la commande qui ferme les
pinces mobiles de la débrancheuse.
Pour indiquer que les pinces mobiles sont en
position fermée.

Le symbole est représenté comme si
l'observation se faisait par une personne
regardant vers l'avant et dans l'axe longitudinal
de la machine.

© ISO 2015 – Tous droits réservés
9

---------------------- Page: 13 ----------------------
ISO/DIS 3767-4
10 Symboles pour équipements d'abattage
Numéro
Symbole d'enregistrement
graphique Description/application du symbole ISO/IEC
10.1
Tête d'abattage ISO 7000-1717
Pour identifier la commande faisant
fonctionner la tête d'abattage.

10.2 Tête d'abattage, inclinaison vers le haut ISO 7000-1718
Pour identifier la commande qui incline la tête
d'abattage vers le haut.
Pour indiquer que la tête d'abattage s'incline
vers le haut ou se trouve en position inclinée

vers le haut.
10.3 ISO 7000-1719
Tête d'abattage, inclinaison vers le bas
Pour identifier la commande qui incline la tête
d'abattage vers le bas.
Pour indiquer que la tête d'abattage s'incline
vers le bas ou se trouve en position inclinée

vers le bas.
10.4
Tête d'abattage sur mât fixe, rotation à ISO 7000-1715
gauche
Pour identifier la commande qui fait pivoter la
tête d'abattage sur mât fixe vers la gauche.
Pour indiquer que la tête d'abattage pivote à

gauche.
Ce symbole est représenté comme si
l'observation se faisait par une personne
regardant le mât et la tête d'abattage du haut de
la machine.
10.5 Tête d'abattage sur mât fixe, rotation à ISO 7000-1716
droite
Pour identifier la commande qui fait pivoter la
tête d'abattage
...
