Cycles - Screw threads used to assemble freewheels on bicycle hubs
Specifies the thread profile and limits and tolerances for the screw threads used to assemble freewheels on bicycle hubs. Based on the use of the ISO basic thread profile, satisfactory interchangeability with the corresponding B.S.C. thread, the use of screw thread tolerance grades and tolerance positions and the use of gauges made to ISO 1502.
Cycles — Filetages utilisés pour l'assemblage des roues libres sur les moyeux de bicyclettes
La présente Norme internationale spécifie la forme du profil et prescrit les limites et tolérances des filetages utilisés pour l'assemblage des roues libres sur les moyeux de bicyclettes. Elle se fonde sur a) l'usage du profil de base du filetage ISO donné dans l'ISO 68; b) une interchangeabilité satisfaisante avec le filetage BSC (British Standard Cycle) correspondant, ce qui implique l'usage d'un pas en inches (t.p.i.); c) l'usage des classes et positions de tolérance de filetages données dans l'ISO 965-1; d) l'usage de calibres conformes aux spécifications de l'ISO 1502.
General Information
- Status
- Published
- Publication Date
- 06-Dec-1989
- Technical Committee
- ISO/TC 149 - Cycles
- Drafting Committee
- ISO/TC 149 - Cycles
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 28-Oct-2025
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 15-Apr-2008
Overview
ISO 6698:1989 specifies the screw thread profile, limits and tolerances for threads used to assemble freewheels on bicycle hubs. The standard adopts the ISO basic thread profile while using the inch pitch of the traditional British Standard Cycle (BSC) freewheel thread to ensure satisfactory interchangeability. It defines base dimensions in millimetres for the 1 3/8 in × 24 t.p.i. (1.375 in × 24 tpi) thread and prescribes verification by gauges made to ISO 1502.
Key topics and technical requirements
- Thread form: Uses the ISO basic thread profile as defined in ISO 68, applied to freewheel/hub threads.
- Nominal size and pitch: 1.375 in × 24 tpi (inch pitch retained to match BSC 1.37 × 24 tpi).
- Base dimensions (mm) for 1.375 × 24 tpi:
- Major (external) diameter: 34.925 mm
- Pitch (flank) diameter: 34.238 mm
- Minor (internal) diameter: 33.779 mm
- Tolerance class: Thread tolerances are in class 6 in accordance with ISO 965‑1; example designation: 1,375‑24 6H/6g (hub/freewheel tolerance positions).
- Pitch and flank tolerances:
- Pitch tolerance = 0.005 mm
- Flank angle tolerance: +0°15′ (full-flank profiles) or +0°16′ (truncated-flank profiles)
- Gauging and verification: Gauges and limit checks follow ISO 1502; the standard includes dimensional limits for “go” and “no-go” gauges, ring and plug gauges and worn/nominal gauge conditions.
- Interchangeability note: The ISO profile’s crest truncation produces a flank-diameter difference of about 0.003 mm compared with the BSC 1.37×24 tpi. In rare worst-case tolerance combinations this could cause tight assembly at the outer diameter, but practical trials indicate the risk is very low.
Applications and users
ISO 6698:1989 is intended for:
- Bicycle manufacturers and component suppliers specifying freewheel-to-hub interfaces
- Hub and freewheel designers, mechanical engineers and OEMs ensuring interchangeability with BSC threads
- Quality control, metrology and inspection teams using ISO 1502 gauges for acceptance testing
- Aftermarket spare-parts suppliers, repair workshops and standards committees concerned with thread compatibility and replacement parts
Practical uses include production tolerancing, specification of inspection gauges, parts interchangeability assessment and design validation for freewheel assemblies.
Related standards
- ISO 68 – Basic profile for metric screw threads (profile definition)
- ISO 965‑1 – Thread tolerances and classes (principles and fundamental deviations)
- ISO 1502 – Verification by limit gauges (thread gauge design and use)
- British Standard Cycle (BSC) thread practice - historical reference for existing bicycle freewheel threads
Keywords: ISO 6698, bicycle freewheel threads, bicycle hub threads, 1 3/8 × 24 tpi, BSC thread, screw thread tolerances, ISO thread profile, ISO 1502 gauges.
ISO 6698:1989 - Cycles — Screw threads used to assemble freewheels on bicycle hubs Released:12/7/1989
ISO 6698:1989 - Cycles — Filetages utilisés pour l'assemblage des roues libres sur les moyeux de bicyclettes Released:12/7/1989
ISO 6698:1989 - Cycles — Filetages utilisés pour l'assemblage des roues libres sur les moyeux de bicyclettes Released:12/7/1989
Frequently Asked Questions
ISO 6698:1989 is a standard published by the International Organization for Standardization (ISO). Its full title is "Cycles - Screw threads used to assemble freewheels on bicycle hubs". This standard covers: Specifies the thread profile and limits and tolerances for the screw threads used to assemble freewheels on bicycle hubs. Based on the use of the ISO basic thread profile, satisfactory interchangeability with the corresponding B.S.C. thread, the use of screw thread tolerance grades and tolerance positions and the use of gauges made to ISO 1502.
Specifies the thread profile and limits and tolerances for the screw threads used to assemble freewheels on bicycle hubs. Based on the use of the ISO basic thread profile, satisfactory interchangeability with the corresponding B.S.C. thread, the use of screw thread tolerance grades and tolerance positions and the use of gauges made to ISO 1502.
ISO 6698:1989 is classified under the following ICS (International Classification for Standards) categories: 43.150 - Cycles. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 6698:1989 has the following relationships with other standards: It is inter standard links to ISO 6698:1981. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 6698:1989 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
IS0
INTERNATIONAL
STANDARD
Second edition
1989-m-01
-
Screw threads used to assemble
Cycles -
freewheels on bicycle hubs
Filetages utilis& pour l’assemblage des roues libres sur les moyeux de
Cvcles -
bicycle ttes
Reference number
IS0 6698 : 1989 (E)
ISO6698:1989 E)

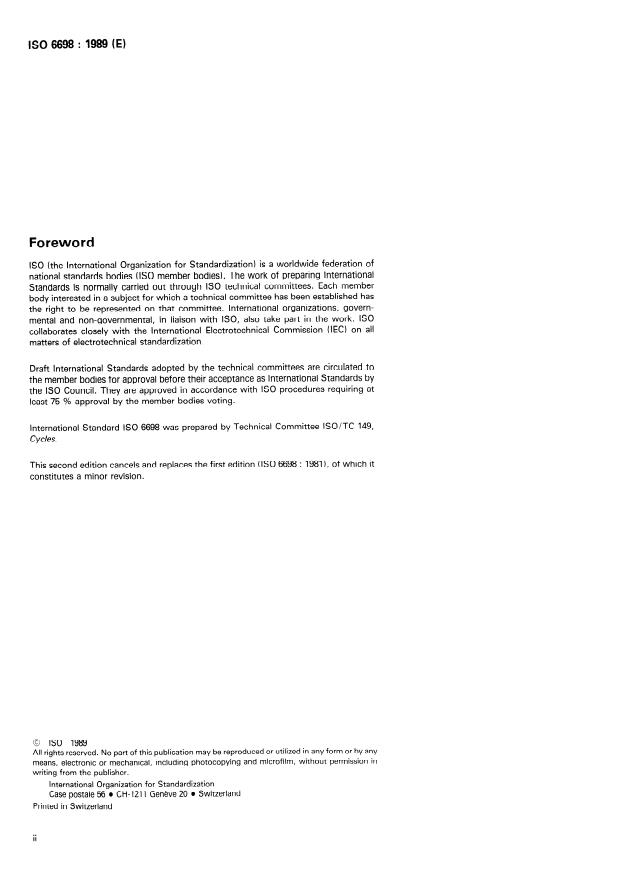

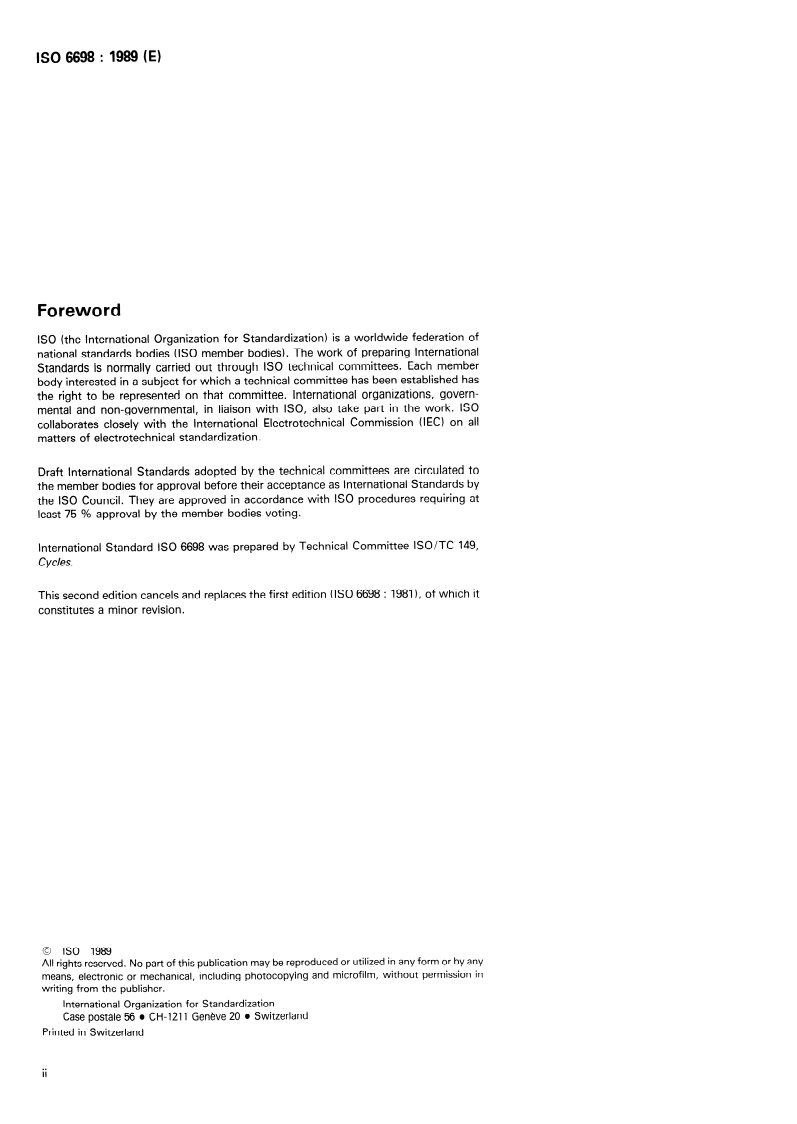

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard is0 6698 was prepared by Technical Committee lSO/TC 149,
Cycles.
This second edition cancels and replaces the first edition (IS0 6698 : 1981), of which it
constitutes a minor revision.
0 IS0 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
IS0 6698 :I989 (El
Introduction
Inch screw threads of British Standard Cycle (B.S.C.) thread profile are used exten-
sively throughout the world for various applications on bicycle components, and have
been standardized in national standards. The purpose of this document is to provide an
International Standard for the particular screw thread used to assemble freewheels on
bicycle hubs: it is based on the use of the IS0 basic thread profile and complies as far
as is practicable with existing International Standards for general purpose screw
threads.
The change to an IS0 system of screw threads will inevitably take a long time to com-
plete in view of the millions of bicycles now in use which employ B.S.C. thread profile
inch screw threads and for which replacement spare parts will be required. For this
reason, in order to minimize changes in production methods during the change to the
International Standard, and also to secure satisfactory interchangeability with the
B.S.C. screw threads now used, the IS0 screw thread in this International Standard
has the same pitch as that of the I,37 in x 24 t.p.i. B.S.C. screw thread it is intended
to replace; this means that the pitch is in inch units (turns per inch or t.p.i.) but all
other dimensions are specified in metric units.
A 1 3/8 (1,375) in x 24 t.p.i screw thread of IS0 basic profile has been adopted in this
International Standard. The basic pitch diameter of this thread differs by only
0,003 mm from that of the I,37 in x 24 t.p.i. B.S.C. thread, but, due to the smaller
crest truncation of the IS0 profile (see figure I) interference may occur at the major
diameter when an IS0 hub thread made towards its upper limit is assembled with a
B.S.C. freewheel thread made towards its lower limit on major diameter. The possi-
bility of interference occurring in this manner is considered to be unlikely in practice
because of the effect of the manufacturing tolerances (negative on the hub and
positive on the freewheel) and the usual practice of using high-crested screwing taps.
However, a practical investigation has been carried out and has confirmed that there is
little possibility of any interference arising in practice.
. . .
This page intentionally left blank
INTERNATIONAL STANDARD IS0 6698 : 1989 (El
Cycles - Screw threads used to assemble freewheels on
bicycle hubs
3.2 Basic sizes
1 Scope
The basic major diameter, and the basic pitch and minor
This International Standard specifies the thread profile and
diameters determined from the basic profile, are given in
limits and tolerances for the screw threads used to assemble
table 1.
freewheels on bicycle hubs. It is based on
Table 1 - Basic dimensions
a) the use of the IS0 basic thread profile given in IS0 68;
b) satisfactory interchangeability with the corresponding
British Standard Cycle (B.S.C.) thread; this has required
the use of an inch pitch (t.p.i.);
1,375 24 34,925 34,238 33,779
t
c) the use of screw thread tolerance grades and tolerance
positions given in IS0 965-l ;
4 Limits and tolerances
d) the use of gauges made to IS0 1502.
4.1 Fundamental deviations and maximum
material limits
2 Normative references
The fundamental deviations are applied to the basic diameters
and establish the maximum material limits.
The following standards contain provisions which, through
reference in this text, constitute provisions of this International
For the hub thread the fundamental (upper) deviations are
Standard. At the time of publication, the editions indicated
negative and correspond to tolerance position “g” on the
were valid. All standards are subject to revision, and parties to
major, pitch and minor diameters.
based on this International Standard are
agreements
encouraged to investigate the possibility of applying the most For the freewheel thread the fundamental (lower) deviations
recent editions of the standards indicated below. Members of are zero and correspond to tolerance position “H” on the
IEC and IS0 maintain registers of currently valid International major, pitch and minor diameters.
Standards.
4.2 Tolerance grades, tolerances and limits of size
IS0 68 : 1973, IS0 general purpose screw threads - Basic
The application of tolerances to the maximum material limits,
profile.
negative tolerances for the hub thread, and positive tolerances
for the freewheel thread, determines the minimum material
IS0 965-l : 1980, IS0 general purpose metric screw threads -
limits of size.
Tolerances - Part 7: Principles and basic data.
The tolerances and limits of size are given in tables 2 and 3
IS0 1502 : 1978, IS0 general purpose metric screw threads -
respectively for the hub and the freewheel. The tolerances are
Gauging. grade 6 in accordance with IS0 965-l.
The fundamental
...
ISO
NORME
INTERNATIONALE 6698
Deuxième édition
1989-12-01
Cycles - Filetages utilisés pour l’assemblage
des roues libres sur les moyeux de bicyclettes
Screw threads used to assemble freewheels on bicycle hubs
Cycles -
Numéro de référence
60 6698 : 1989 (FI
SO 6698 : 1989 (FI

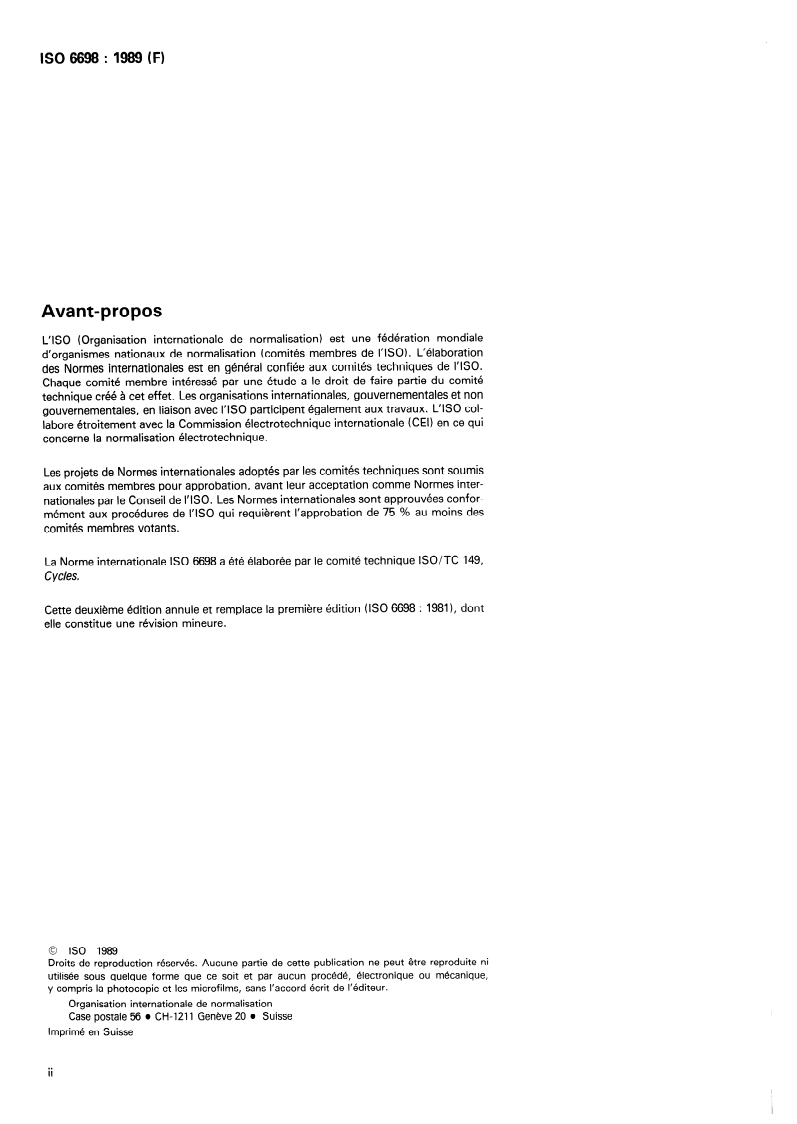

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 6698 a été élaborée par le comité technique ISO/TC 149,
Cycles.
Cette deuxième édition annule et remplace la première édition US0 6698 : 19811, dont
elle constitue une révision mineure.
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
ISO 6698 : 1989 (FI
Introduction
Les filetages en inches du profil BSC (British Standard Cycle) sont très répandus de par
le monde pour toutes sortes d’applications concernant les composants de bicyclettes.
Ils sont normalisés dans des normes nationales. La présente Norme internationale a
pour objet l’établissement d’une Norme internationale pour le cas particulier des fileta-
ges utilisés pour l’assemblage des roues libres sur les moyeux de bicyclettes. Elle est
fondée sur l’utilisation du profil fondamental ISO pour les filetages et est autant que
possible conforme aux Normes internationales existantes concernant les filetages pour
usages généraux.
L’adoption d’un systéme de filetage ISO prendra inévitablement du temps, étant donné
les millions de bicyclettes actuellement en usage qui emploient les filetages en inches
de profil BSC et qui auront besoin de pièces de rechange. C’est la raison pour laquelle,
afin de réduire au maximum la transformation des méthodes de fabrication jusqu’à
l’adoption de la Norme internationale et également pour assurer une interchangeabilité
satisfaisante avec les filetages BSC actuellement en usage, le filetage ISO proposé
dans la présente Norme internationale a le même pas que le filetage BSC 1,37 in
x 24 t.p.i. qu’il doit remplacer, c’est-à-dire un pas en inches (tours par inches ou t.p.i.)
alors que toutes ses autres dimensions sont spécifiées en unités métriques.
Un filetage de 1 3/8 (1,375) in x 24 t.p.i. ayant le profil de base ISO a été adopté dans
la présente Norme internationale. Son diamètre sur flancs diffère de seulement
0,003 mm de celui du filetage BSC 1,37 in x 24 t.p.i., mais peut provoquer un serrage
au niveau du diamètre extérieur si l’on assemble un moyeu à filetage ISO à la limite
supérieure de sa tolérance avec une roue libre à filetage BSC à la limite inférieure de la
tolérance sur le diamètre extérieur, et ceci par suite de la troncature plus faible au som-
met du profil ISO (voir figure 1). Ce serrage est pratiquement impossible dans la réalité
du fait de la combinaison des tolérances de fabrication (négative sur l’axe de moyeu et
positive sur la roue libre) et de l’emploi habituel de tarauds peu tronqués. Les recher-
ches pratiques effectuées ont cependant confirmé un faible pourcentage de risques
pratiques de serrage.
. . .
III
Page blanche
ISO 6698 : 1989 (FI
NORME INTERNATIONALE
Cycles - Filetages utilisés pour l’assemblage
des roues libres sur les moyeux de bicyclettes
1 Domaine d’application 3.2 Dimensions de base
La présente Norme internationale spécifie la forme du profil et
Les dimensions de base du diamètre extérieur, du diamètre sur
prescrit les limites et tolérances des filetages utilisés pour
flancs et du diamètre intérieur, déterminées à partir du profil de
l’assemblage des roues libres sur les moyeux de bicylcettes. Elle
base, sont données dans le tableau 1.
se fonde sur
a) l’usage du profil de base du filetage ISO donné dans
Tableau 1 - Dimensions de base
I’ISO 68;
b) une interchangeabilité satisfaisante avec le filetage BSC
(British Standard Cycle) correspondant, ce qui implique
l’usage d’un pas en inches (t.p.i.1;
c) l’usage des classes et positions de tolérance de filetages
1,375 24 34,925 34,238 33,779
données dans I’ISO 965-l ;
d) l’usage de calibres conformes aux spécifications de
I’ISO 1502.
4 Limites et tolérances
2 Références normatives
4.1 Écarts fondamentaux et limites au maximum
Les normes suivantes contiennent des dispositions qui, par
de matiGre
suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme internationale. Au
Les écarts fondamentaux s’appliquent aux diamètres de base et
moment de la publication, les éditions indiquées étaient en
définissent les limites au maximum de matière.
vigueur. Toute norme est sujette à révision et les parties
prenantes des accords fondés sur la présente Norme
Sur le filetage du moyeu, les écarts fondamentaux (supérieurs)
internationale sont invitées à rechercher la possibilité
sont négatifs et correspondent à la classe (cg» sur les diamètres
d’appliquer les éditions les plus récentes des normes indiquées
extérieur, sur flancs et intérieur.
ci-après. Les membres de la CEI et de I’ISO possèdent le
registre des Normes internationales en vigueur à un moment
donné. Sur le filetage de la roue libre, les écarts fondamentaux
(inférieurs) sont nuls et correspondent à la classe «H» sur les
ISO 68 : 1973, Filetages /SO pour usages généraux - Profïl de
diamètres extérieur, sur flancs et intérieur.
base.
ISO 965-l : 1980, Filetages métriques /SO pour usages 4.2 Classes de tolérance, tolérances et limites
généraux - Tokances - Partie 7 : Principes et données
dimensionnelles
fondamen tales.
L’application des tolérances aux limites du maximum de
ISO 1502 : 1978, Filetages métriques /SO usages généraux -
matiére, des tolérances en moins sur le filetage du moyeu et des
V&ification par calibres à limites.
tolérances en plus sur le filetage de la roue libre, détermine les
limites dimensionnelles au minimum de matière.
3 Profil et dimensions de base du filetage ISO
Les tolérances et limites dimensionnelles figurent dans les
tableaux 2 et 3 pour le moyeu et la roue libre, respectivement.
3.1 Profil de base
Les tolérances appar
...
ISO
NORME
INTERNATIONALE 6698
Deuxième édition
1989-12-01
Cycles - Filetages utilisés pour l’assemblage
des roues libres sur les moyeux de bicyclettes
Screw threads used to assemble freewheels on bicycle hubs
Cycles -
Numéro de référence
60 6698 : 1989 (FI
SO 6698 : 1989 (FI
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 6698 a été élaborée par le comité technique ISO/TC 149,
Cycles.
Cette deuxième édition annule et remplace la première édition US0 6698 : 19811, dont
elle constitue une révision mineure.
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
ISO 6698 : 1989 (FI
Introduction
Les filetages en inches du profil BSC (British Standard Cycle) sont très répandus de par
le monde pour toutes sortes d’applications concernant les composants de bicyclettes.
Ils sont normalisés dans des normes nationales. La présente Norme internationale a
pour objet l’établissement d’une Norme internationale pour le cas particulier des fileta-
ges utilisés pour l’assemblage des roues libres sur les moyeux de bicyclettes. Elle est
fondée sur l’utilisation du profil fondamental ISO pour les filetages et est autant que
possible conforme aux Normes internationales existantes concernant les filetages pour
usages généraux.
L’adoption d’un systéme de filetage ISO prendra inévitablement du temps, étant donné
les millions de bicyclettes actuellement en usage qui emploient les filetages en inches
de profil BSC et qui auront besoin de pièces de rechange. C’est la raison pour laquelle,
afin de réduire au maximum la transformation des méthodes de fabrication jusqu’à
l’adoption de la Norme internationale et également pour assurer une interchangeabilité
satisfaisante avec les filetages BSC actuellement en usage, le filetage ISO proposé
dans la présente Norme internationale a le même pas que le filetage BSC 1,37 in
x 24 t.p.i. qu’il doit remplacer, c’est-à-dire un pas en inches (tours par inches ou t.p.i.)
alors que toutes ses autres dimensions sont spécifiées en unités métriques.
Un filetage de 1 3/8 (1,375) in x 24 t.p.i. ayant le profil de base ISO a été adopté dans
la présente Norme internationale. Son diamètre sur flancs diffère de seulement
0,003 mm de celui du filetage BSC 1,37 in x 24 t.p.i., mais peut provoquer un serrage
au niveau du diamètre extérieur si l’on assemble un moyeu à filetage ISO à la limite
supérieure de sa tolérance avec une roue libre à filetage BSC à la limite inférieure de la
tolérance sur le diamètre extérieur, et ceci par suite de la troncature plus faible au som-
met du profil ISO (voir figure 1). Ce serrage est pratiquement impossible dans la réalité
du fait de la combinaison des tolérances de fabrication (négative sur l’axe de moyeu et
positive sur la roue libre) et de l’emploi habituel de tarauds peu tronqués. Les recher-
ches pratiques effectuées ont cependant confirmé un faible pourcentage de risques
pratiques de serrage.
. . .
III
Page blanche
ISO 6698 : 1989 (FI
NORME INTERNATIONALE
Cycles - Filetages utilisés pour l’assemblage
des roues libres sur les moyeux de bicyclettes
1 Domaine d’application 3.2 Dimensions de base
La présente Norme internationale spécifie la forme du profil et
Les dimensions de base du diamètre extérieur, du diamètre sur
prescrit les limites et tolérances des filetages utilisés pour
flancs et du diamètre intérieur, déterminées à partir du profil de
l’assemblage des roues libres sur les moyeux de bicylcettes. Elle
base, sont données dans le tableau 1.
se fonde sur
a) l’usage du profil de base du filetage ISO donné dans
Tableau 1 - Dimensions de base
I’ISO 68;
b) une interchangeabilité satisfaisante avec le filetage BSC
(British Standard Cycle) correspondant, ce qui implique
l’usage d’un pas en inches (t.p.i.1;
c) l’usage des classes et positions de tolérance de filetages
1,375 24 34,925 34,238 33,779
données dans I’ISO 965-l ;
d) l’usage de calibres conformes aux spécifications de
I’ISO 1502.
4 Limites et tolérances
2 Références normatives
4.1 Écarts fondamentaux et limites au maximum
Les normes suivantes contiennent des dispositions qui, par
de matiGre
suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme internationale. Au
Les écarts fondamentaux s’appliquent aux diamètres de base et
moment de la publication, les éditions indiquées étaient en
définissent les limites au maximum de matière.
vigueur. Toute norme est sujette à révision et les parties
prenantes des accords fondés sur la présente Norme
Sur le filetage du moyeu, les écarts fondamentaux (supérieurs)
internationale sont invitées à rechercher la possibilité
sont négatifs et correspondent à la classe (cg» sur les diamètres
d’appliquer les éditions les plus récentes des normes indiquées
extérieur, sur flancs et intérieur.
ci-après. Les membres de la CEI et de I’ISO possèdent le
registre des Normes internationales en vigueur à un moment
donné. Sur le filetage de la roue libre, les écarts fondamentaux
(inférieurs) sont nuls et correspondent à la classe «H» sur les
ISO 68 : 1973, Filetages /SO pour usages généraux - Profïl de
diamètres extérieur, sur flancs et intérieur.
base.
ISO 965-l : 1980, Filetages métriques /SO pour usages 4.2 Classes de tolérance, tolérances et limites
généraux - Tokances - Partie 7 : Principes et données
dimensionnelles
fondamen tales.
L’application des tolérances aux limites du maximum de
ISO 1502 : 1978, Filetages métriques /SO usages généraux -
matiére, des tolérances en moins sur le filetage du moyeu et des
V&ification par calibres à limites.
tolérances en plus sur le filetage de la roue libre, détermine les
limites dimensionnelles au minimum de matière.
3 Profil et dimensions de base du filetage ISO
Les tolérances et limites dimensionnelles figurent dans les
tableaux 2 et 3 pour le moyeu et la roue libre, respectivement.
3.1 Profil de base
Les tolérances appar
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
