INTERNATIONAL ISO
STANDARD 10380
Second edition
2003-02-01
Pipework — Corrugated metal hoses and
hose assemblies
Tuyauteries — Tuyaux et tuyauteries métalliques flexibles onduleux
Reference number
ISO 10380:2003(E)
©
ISO 2003
---------------------- Page: 1 ----------------------
ISO 10380:2003(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2003
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2003 — All rights reserved
---------------------- Page: 2 ----------------------
ISO 10380:2003(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope. 1
2 Normative references . 1
3 Terms and definitions. 1
4 Information to be supplied by the purchaser.2
5 Requirements . 2
5.1 Materials. 2
5.2 Hose dimensions . 4
5.3 Design . 5
5.4 Flexibility and pliability. 6
5.5 Hose manufacture. 7
5.6 Hose joining. 7
5.7 Braid . 8
5.8 Assembly . 8
6 Type tests . 8
6.1 General. 8
6.2 Pliable test . 9
6.3 Cyclic tests . 9
6.4 Pressure test . 12
7 Production tests. 12
7.1 General. 12
7.2 Pressure proof test . 12
7.3 Leakage test . 13
7.4 Cleaning . 13
8 Designation. 13
9 Marking . 13
10 Instructions. 13
Annex A (normative) Equivalent European standards . 14
© ISO 2003 — All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 10380:2003(E)

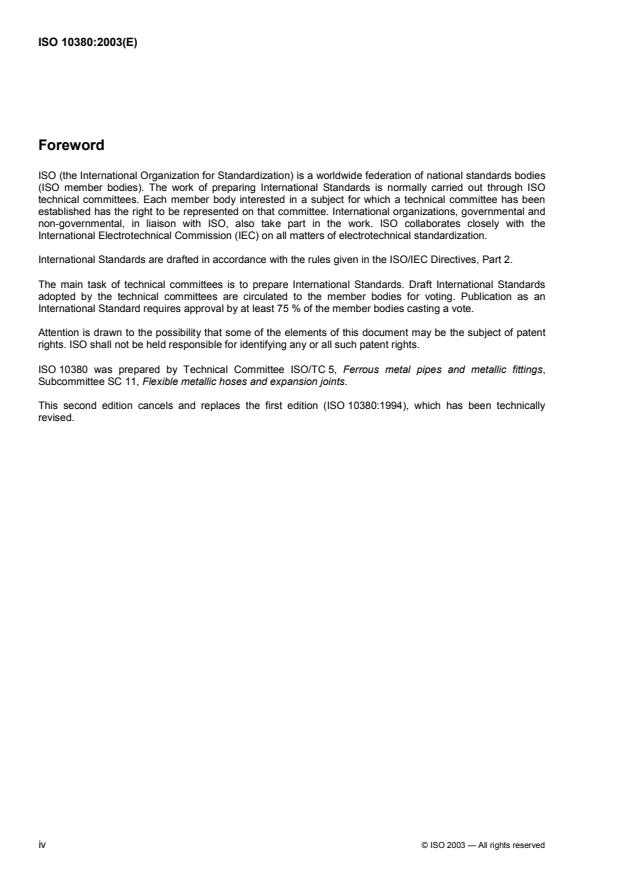

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 10380 was prepared by Technical Committee ISO/TC 5, Ferrous metal pipes and metallic fittings,
Subcommittee SC 11, Flexible metallic hoses and expansion joints.
This second edition cancels and replaces the first edition (ISO 10380:1994), which has been technically
revised.
iv © ISO 2003 — All rights reserved
---------------------- Page: 4 ----------------------
ISO 10380:2003(E)
Introduction
It was decided to produce an International Standard under the Vienna Agreement on technical cooperation
between ISO and the European Committee for Standardization (CEN) in order to maintain one document. The
opportunity was taken to re-format the document and to add additional information which was not available for
the first edition of ISO 10380.
The major changes to the standard are
introduction of an extra flexibility type;
reduction in the average number of cycles before failure in the cyclic test;
introduction of a cyclic test for hoses in the size range DN 125 to DN 300;
introduction of nickel materials;
increased requirement for information to be supplied by the purchaser;
the temperature derating factors have been modified based on values in ISO 9328-5;
introduction of the requirement for the provision of adequate user instructions;
the addition of equivalent European standards including those for materials and the corresponding
temperature derating factors which are given in Annex A.
This International Standard is a base standard for hose and hose assemblies for general purposes. Other
International Standards for specific applications are in preparation.
© ISO 2003 — All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 10380:2003(E)
Pipework — Corrugated metal hoses and hose assemblies
1 Scope
This International Standard specifies the requirements for the design, manufacture and testing of corrugated
metal hoses and hose assemblies for general purposes.
It also specifies sizes from DN 4 to DN 300, pressures from PN 0,5 to PN 250, pressure derating factors for
elevated temperatures, two methods of construction and three types of flexibility of hose assembly.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 6208, Nickel and nickel alloy plate, sheet and strip
ISO 7369, Pipework — Metal hoses and hose assemblies — Vocabulary
ISO 9328-5, Steel plates and strips for pressure purposes — Technical delivery conditions — Part 5:
Austenitic steels
ISO 9723, Nickel and nickel alloy bars
ISO 9724, Nickel and nickel alloy wire and drawing stock
ISO 10806, Pipework — Fittings for corrugated metallic hoses
EN 287-1, Approval testing of welders — Fusion welding — Part 1: Steels
EN 288-1, Specification and qualification of welding procedures for metallic materials — Part 1: General rules
for fusion welding
EN 10028-7, Flat products made of steels for pressure purposes — Part 7: Stainless steels
EN 10088-1, Stainless steels — Part 1: List of stainless steels
EN 13133, Brazing — Brazer approval
EN 13134, Brazing — Procedure approval
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 7369 apply.
© ISO 2003 — All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 10380:2003(E)
4 Information to be supplied by the purchaser
4.1 The purchaser shall state the following in enquiries and orders:
a) intended application;
b) nominal size and hose assembly length;
c) flexibility type;
d) maximum operating pressure;
e) construction method;
f) materials of construction;
g) temperature range;
h) type of fitting for hose assembly.
4.2 Dependent on application, the purchaser shall provide the following information:
a) whether vacuum or any additional testing is required;
b) service cycle life;
c) product to be conveyed;
d) product velocity;
e) any special information concerning choice of materials;
f) whether additional protection is required;
g) movement and/or vibration;
h) any additional requirements for cleaning and post-test treatment;
i) whether “water hammer” can occur;
j) requirements for test certificates;
k) if a coloured cover or other identification is required;
l) any special requirements for packaging.
5 Requirements
5.1 Materials
Materials for the manufacture of corrugated metal hose assemblies shall be selected on the basis of their
suitability for fabrication, e.g. cold forming, welding, etc., and for the conditions under which they will be used
(see 4.1 and 4.2).
A list of suitable materials is given in Table 1.
Alternative equivalent materials are given in Table A.1.
2 © ISO 2003 — All rights reserved
---------------------- Page: 7 ----------------------
ISO 10380:2003(E)
Table 1 — Materials
a
Materials of Hose Braid
End fittings and ferrules
construction
Stainless steel hose Austenitic stainless steel Austenitic stainless steel in Austenitic stainless steel in
assemblies in accordance with accordance with the accordance with the
ISO 9328–5, types composition given in composition given in
ISO 9328-5, types ISO 9328-5, types
X 2 CrNi 18 10,
X 6 CrNiTi 18 10, X 2 CrNi 18 10, X 2 CrNi 18 10,
X 2 CrNiMo 17 12, X 5 CrNi 18 9, X 5 CrNi 18 9,
X 5 CrNiMo 17 12 and X 6 CrNiTi 18 10, X 6 CrNiTi 18 10,
X 6 CrNiMoTi 17 12 X 2 CrNiMo 17 12, X 2 CrNiMo 17 12,
X 5 CrNiMo 17 12 and X 5 CrNiMo 17 12 and
X 6 CrNiMoTi 17 12 X 6 CrNiMoTi 17 12
Carbon steel containing a
maximum of 0,05 % sulfur and
b
0,05 % phosphorus .
Copper based alloy, if formed,
deep-drawing quality.
Copper-based alloy Deep-drawing quality Phosphor bronze containing Copper-based alloy, if formed,
hose assemblies phosphor bronze a minimum of 95 % copper deep-drawing quality.
containing a minimum of and 1 % tin.
95 % copper and 1 % tin.
Nickel alloy hose Nickel alloy strip in Austenitic stainless steel in Austenitic stainless steel in
assemblies accordance with accordance with the accordance with the
ISO 6208, Nos. composition given in composition given in
ISO 9328-5, types ISO 9328-5 types
NW 0276
NW 4400 X 2 CrNi 18 10, X 2 CrNi 18 10,
NW 6600 X 5 CrNi 18 9, X 5 CrNi 18 9,
NW 6625 X 6 CrNiTi 18 10, X 6 CrNiTi 18 10,
NW 8800 and X 2 CrNiMo 17 12, X 2 CrNiMo 17 12,
NW 8825 X 5 CrNiMo 17 12 and X 5 CrNiMo 17 12 and
X 6 CrNiMoTi 17 12 X 6 CrNiMoTi 17 12
Nickel alloy in accordance Nickel alloy in accordance with
with ISO 9724, Nos. ISO 9723, Nos.
NW 0276 NW 0276
NW 4400 NW 4400
NW 6600 NW 6600
NW 6625, NW 6625,
NW 8800 and NW 8800 and
NW 8825 NW 8825
a
The material specified for end fittings applies only to the parts which are welded or brazed to the hose.
b
Carbon steel shall not be used for ferrules.
© ISO 2003 — All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 10380:2003(E)
5.2 Hose dimensions
5.2.1 Bore
The minimum bore size of the hose shall be at least 98 % of the nominal size DN given in Table 2.
Table 2 — DN sizes and bend radii
Pliable test Cyclic test
Type 1 and 2 Type 3 Type 1 Type 2
DN
Bend radius
mm
4 25 10 100 120
6 25 12 110 140
8 32 16 130 165
10 38 20 150 190
12 45 25 165 210
15 58 25 195 250
20 70 30 225 285
25 85 45 260 325
32 105 60 300 380
40 130 80 340 430
50 160 100 390 490
65 200 115 460 580
80 240 130 660 800
100 290 160 750 1 000
125 350 — 1 000 1 250
150 400 — 1 250 1 550
200 520 — 1 600 2 000
250 620 — 2 000 2 500
300 720 — 2 400 3 000
NOTE The dimensions listed in this table may be used for design purposes. Refer to
manufacturer for confirmation.
4 © ISO 2003 — All rights reserved
---------------------- Page: 9 ----------------------
ISO 10380:2003(E)
5.2.2 Overall length
+3
The overall length of a hose assembly shall be the length as ordered to a tolerance of %.
−1
5.3 Design
5.3.1 Pressure
5.3.1.1 Hose assemblies shall be designed to be in accordance with one of the following pressures
PN: 0,5; 2,5; 4; 6; 10; 16; 20; 25; 40; 50; 65; 100; 150; and 250.
5.3.1.2 Pressures, in bars, at 20 °C shall be selected from the values given in 5.3.1.1.
The maximum allowable pressure of the hose assembly shall be the lowest of any component of the
assembly.
5.3.1.3 The burst pressure of the hose assembly shall not be less than four times the maximum allowable
pressure (see 6.4.2).
5.3.1.4 When tested in accordance with 6.4.3, and with the test pressure released, the permanent
elongation shall not exceed 1 % of the test length.
NOTE The length of a hose assembly will change with pressure. For applications where the length under pressure is
important, it is essential that the manufacturer be consulted.
5.3.1.5 It is essential that the maximum operating pressure, including surge pressure to which the hose
assembly is subjected in service, does not exceed the specified maximum allowable pressure.
5.3.2 Temperature
The maximum allowable pressure of the hose assembly at any temperature is the lowest value of the pressure
at 20 °C of each component multiplied by its appropriate derating factor.
The derating factors for the materials given in Table 1 are given in Table 3. The derating factors for materials
given in Table A.1 are given in Table A.2.
© ISO 2003 — All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 10380:2003(E)
Table 3 — Derating factors and limiting temperatures
Temperatures, °C
−−−− 200
Parameters to 20 50 100 150 200 250 300 350 400 450 500 550 600 650
−−−− 20
Derating factors
X 2 CrNi
1 1 0,93 0,81 0,70 0,64 0,60 0,57 0,54 0,51 0,50 0,49 0,47 0,47 —
18 10
X 5 CrNi
1 1 0,93 0,81 0,70 0,64 0,60 0,57 0,54 0,52 0,51 0,50 0,49 0,47 0,19
18 9
X 6 CrNiTi
1 1 0,94 0,86 0,76 0,73
...
NORME ISO
INTERNATIONALE 10380
Deuxième édition
2003-02-01
Tuyauteries — Tuyaux et tuyauteries
métalliques flexibles onduleux
Pipework — Corrugated metal hoses and hose assemblies
Numéro de référence
ISO 10380:2003(F)
©
ISO 2003
---------------------- Page: 1 ----------------------
ISO 10380:2003(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2003
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2003 — Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10380:2003(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions. 1
4 Informations à fournir par l'acheteur . 2
5 Prescriptions . 2
5.1 Matériaux . 2
5.2 Dimensions des tuyaux. 4
5.3 Conception . 5
5.4 Flexibilité et pliabilité. 6
5.5 Fabrication du tuyau flexible . 7
5.6 Raboutage des tuyaux. 7
5.7 Tresse. 8
5.8 Assemblage . 8
6 Essais de type . 9
6.1 Généralités. 9
6.2 Essai de pliage . 9
6.3 Essais cycliques . 9
6.4 Essais sous pression . 13
7 Essais de fabrication . 13
7.1 Généralités. 13
7.2 Essai sous pression d'épreuve . 13
7.3 Essai d'étanchéité. 14
7.4 Nettoyage. 14
8 Désignation. 14
9 Marquage . 14
10 Instructions. 14
Annexe A (normative) Normes européennes équivalentes . 15
© ISO 2003 — Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 10380:2003(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 10380 a été élaborée par le comité technique ISO/TC 5, Tuyauteries en métaux ferreux et raccords
métalliques, sous-comité SC 11, Tuyaux métalliques flexibles et compensateurs de dilatation.
Cette deuxième édition annule et remplace la première édition (ISO 10380:1994), dont elle constitue une
révision technique.
iv © ISO 2003 — Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 10380:2003(F)
Introduction
Il a été décidé d'élaborer une Norme internationale en application de l'Accord de coopération technique entre
l'ISO et le Comité européen de normalisation (CEN) (Accord de Vienne) de manière à produire une seule
norme. À cette occasion, une remise en forme et des informations complémentaires non disponibles lors de la
première édition de l’ISO 10380 ont été introduites.
Les principales modifications portent sur
l'introduction d'un type de flexibilité particulier;
la réduction du nombre moyen de cycles avant rupture pour l'essai cyclique;
l'introduction d'un essai cyclique pour les tuyaux de diamètre compris entre DN 125 et DN 300;
l'introduction des matériaux à base de nickel;
l'augmentation des informations à fournir par l'acheteur;
les facteurs de correction en fonction de la température, modifiés en fonction de l'ISO 9328-5;
l’introduction de l’exigence de disponibilité pour l’utilisateur des instructions appropriées à l’utilisation des
tuyauteries;
l’ajout des normes européennes équivalentes fixant les spécifications de matériaux et les facteurs de
correction en fonction de la température, qui sont donnés dans l’Annexe A.
La présente Norme internationale constitue une norme de base pour les tuyaux et tuyauteries d'usage
général. D'autres Normes internationales concernant les tuyaux pour applications particulières sont en
préparation.
© ISO 2003 — Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 10380:2003(F)
Tuyauteries — Tuyaux et tuyauteries métalliques flexibles
onduleux
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques de conception, de construction et d'essai des
tuyaux et tuyauteries métalliques flexibles onduleux d’usage général.
Elle spécifie également les diamètres nominaux de DN 4 à DN 300, les pressions nominales de PN 0,5 à
PN 250, les facteurs de correction en fonction de la pression pour les températures élevées, deux types de
construction et trois types de flexibilité des tuyauteries.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 6208, Plaques, tôles et bandes en nickel et alliages de nickel
ISO 7369, Tuyauteries — Tuyaux et tuyauteries métalliques flexibles — Vocabulaire
ISO 9328-5, Tôles et bandes en acier pour service sous pression — Conditions techniques de livraison —
Partie 5: Aciers austénitiques
ISO 9723, Barres en nickel et alliages de nickel
ISO 9724, Fil et fil-machine en nickel et alliages de nickel
ISO 10806, Tuyauteries — Raccords pour tuyaux métalliques flexibles onduleux
EN 287-1, Qualification des soudeurs — Soudage par fusion — Partie 1: Aciers
EN 288-1, Descriptif et qualification d'un mode opératoire de soudage pour les matériaux métalliques —
Partie 1: Règles générales; soudage par fusion
EN 10028-7, Produits plats en aciers pour appareils à pression — Partie 7: Aciers inoxydables
EN 10088-1, Aciers inoxydables — Partie 1: Liste des aciers inoxydables
EN 13133, Brasage fort — Qualification des braseurs en brasage fort
EN 13134, Brasage fort — Qualification de mode opératoire de brasage fort
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 7369 s'appliquent.
© ISO 2003 — Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 10380:2003(F)
4 Informations à fournir par l'acheteur
4.1 L'acheteur doit préciser dans les appels d'offre et les commandes, les informations suivantes:
a) l'application prévue;
b) le diamètre nominal et la longueur de la tuyauterie;
c) le type de flexibilité;
d) la pression maximale de fonctionnement;
e) la méthode de construction;
f) les matériaux de construction;
g) la gamme de températures;
h) le type de raccord pour les tuyauteries.
4.2 En fonction de l'application, l'acheteur doit préciser
a) si des essais en dépression ou d'autres essais complémentaires sont nécessaires;
b) la durée de vie en service;
c) la nature du produit à véhiculer;
d) la vitesse du produit;
e) toute information particulière concernant le choix des matériaux;
f) si une protection complémentaire est nécessaire;
g) les mouvements et/ou les vibrations;
h) toute spécification complémentaire concernant le nettoyage et les traitements postérieurs aux essais;
i) si des «coups de bélier» peuvent se produire;
j) les prescriptions concernant les certificats d'essais;
k) si un gainage coloré ou d'autres types d'identification sont nécessaires;
l) toute spécification particulière concernant l'emballage.
5 Prescriptions
5.1 Matériaux
Les matériaux utilisés pour la fabrication des tuyauteries métalliques flexibles onduleuses doivent être choisis
sur la base de leur aptitude à la mise en forme, par exemple formage à froid, soudage, etc., et des conditions
dans lesquelles les tuyauteries doivent être utilisées (voir 4.1 et 4.2).
Une liste des matériaux utilisables est donnée dans le Tableau 1. D'autres matériaux équivalents sont donnés
dans le Tableau A.1.
2 © ISO 2003 — Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 10380:2003(F)
Tableau 1 — Matériaux
a
Raccords d'extrémité
Matériaux de construction Tuyaux flexibles Tresse
et bagues
Tuyauteries en acier Aciers inoxydables Aciers inoxydables Aciers inoxydables
inoxydable austénitiques conformes à austénitiques dont la austénitiques dont la
l'ISO 9328-5 de types composition est donnée composition est donnée
dans l'ISO 9328-5 de types dans l'ISO 9328-5 de types
X 2 CrNi 18 10
X 6 CrNiTi 18 10 X 2 CrNi 18 10 X 2 CrNi 18 10
X 2 CrNiMo 17 12 X 5 CrNi 18 9 X 5 CrNi 18 9
X 5 CrNiMo 17 12 et X 6 CrNiTi 18 10 X 6 CrNiTi 18 10
X 6 CrNiMoTi 17 12 X 2 CrNiMo 17 12 X 2 CrNiMo 17 12
X 5 CrNiMo 17 12 et X 5 CrNiMo 17 12 et
X 6 CrNiMoTi 17 12 X 6 CrNiMoTi 17 12
Acier au carbone à teneurs
maximales en soufre de
0,05 % et en phosphore de
b
0,05 % .
Alliage de cuivre pour la
qualité formage,
emboutissage profond.
Tuyauteries en alliages de Qualité emboutissage Bronze au phosphore Alliage de cuivre pour la
cuivre profond. contenant un minimum de qualité formage,
Bronze au phosphore 95 % de cuivre et 1 % emboutissage profond.
contenant un minimum de d'étain.
95 % de cuivre et 1 %
d'étain.
Tuyauteries en alliage au Bandes d'alliage au nickel Aciers inoxydables Aciers inoxydables
nickel conforme à l'ISO 6208 de austénitiques dont la austénitiques dont la
numéros composition est donnée composition est donnée
dans l'ISO 9328-5 de types dans l'ISO 9328-5 de types
NW 0276
NW 4400 X 2 CrNi 18 10 X 2 CrNi 18 10
NW 6600 X 5 CrNi 18 9 X 5 CrNi 18 9
NW 6625 X 6 CrNiTi 18 10 X 6 CrNiTi 18 10
NW 8800 et X 2 CrNiMo 17 12 X 2 CrNiMo 17 12
NW 8825 X 5 CrNiMo 17 12 et X 5 CrNiMo 17 12 et
X 6 CrNiMoTi 17 12 X 6 CrNiMoTi 17 12
Alliages au nickel Alliages au nickel
conformes à l'ISO 9724 de conformes à l'ISO 9723 de
numéros numéros
NW 0276 NW 0276
NW 4400 NW 4400
NW 6600 NW 6600
NW 6625 NW 6625
NW 8800 et NW 8800 et
NW 8825 NW 8825
a
Les matériaux spécifiés pour les raccords d'extrémité ne s'appliquent qu'aux parties qui sont soudées ou brasées au tuyau.
b
Les aciers au carbone ne doivent pas être utilisés pour les bagues.
© ISO 2003 — Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 10380:2003(F)
5.2 Dimensions des tuyaux
5.2.1 Diamètre d'alésage
Le diamètre d'alésage minimal d'un tuyau flexible doit être égal à au moins 98 % du diamètre nominal DN
donné dans le Tableau 2.
Tableau 2 — Diamètres nominaux DN et rayons de courbure
Essai de pliage Essais cycliques
DN Types 1 et 2 Type 3 Type 1 Type 2
Rayon de courbure
mm
4 25 10 100 120
6 25 12 110 140
8 32 16 130 165
10 38 20 150 190
12 45 25 165 210
15 58 25 195 250
20 70 30 225 285
25 85 45 260 325
32 105 60 300 380
40 130 80 340 430
50 160 100 390 490
65 200 115 460 580
80 240 130 660 800
100 290 160 750 1 000
125 350 — 1 000 1 250
150 400 — 1 250 1 550
200 520 — 1 600 2 000
250 620 — 2 000 2 500
300 720 — 2 400 3 000
NOTE Les dimensions données dans ce tableau peuvent être utilisées pour la conception.
Consulter le fabricant pour confirmation.
4 © ISO 2003 — Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 10380:2003(F)
5.2.2 Longueur hors tout
+ 3
La longueur hors tout d'une tuyauterie flexible est la longueur commandée avec une tolérance de % .
− 1
5.3 Conception
5.3.1 Pression
5.3.1.1 Les tuyauteries flexibles doivent être conçues pour l'une des pressions PN suivantes: 0,5; 2,5; 4;
6; 10; 16; 20; 25; 40; 50; 65; 100; 150 et 250.
5.3.1.2 Les pressions, en bars, à 20 °C doivent être choisies à partir des valeurs données en 5.3.1.1.
La pression maximale admissible de la tuyauterie doit être la pression la plus basse de tout composant de la
tuyauterie.
5.3.1.3 La pression d'éclatement de la tuyauterie ne doit pas être inférieure à quatre fois la pression
maximale admissible (voir 6.4.2).
5.3.1.4 Lorsqu'une tuyauterie est essayée conformément à 6.4.3 et après évacuation de la pression
d'essai, l'allongement permanent de cette tuyauterie ne doit pas dépasser 1 % de la longueur essayée.
NOTE La longueur d'une tuyauterie change en fonction de la pression. Pour les applications dans lesquelles la
longueur sous pression est importante, il est essentiel de consulter le fabricant.
5.3.1.5 Il est essentiel que la pression maximale en service, y compris les pointes de pression auxquelles
la tuyauterie est soumise, ne dépasse pas la pression maximale admissible spécifiée.
5.3.2 Température
La pression maximale admissible d'une tuyauterie à une température donnée est la plus faible valeur de la
pression à 20 °C d'un composant multipliée par le facteur de correction approprié.
Les facteurs de correction pour les matériaux listés dans le Tableau 1 sont donnés dans le Tableau 3. Les
facteurs de correction pour les matériaux listés dans le Tableau A.1 sont donnés dans le Tableau A.2.
© ISO 2003 — Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 10380:2003(F)
Tableau 3 — Facteurs de correction et températures limites
Températures, °C
− − − − 200
Paramètres à 20 50 100 150 200 250 300 350 400 450 500 550 600 650
− − − − 20
Facteurs de correction
X 2 CrNi
1 1 0,93 0,81 0,70 0,64 0,60 0,57 0,54 0,51 0,50 0,49 0,47 0,47 —
18 10
X 5 CrNi
1 1 0,93 0,81 0,70 0,64 0,60 0,57 0,54 0,52 0,51 0,50 0,49 0,47 0,19
18 9
X 6 CrNiTi
1 1 0,94 0,86 0,76 0,73 0,70 0,67 0,65 0,63 0,61 0,60 0,59 0,57 0,19
18 10
X 2 CrNiMo
1 1 0,93 0,83 0,72 0,66 0,62 0,59 0,56 0,55 0,53 0,51 0,50 0,50 —
17 12
X 5 CrNiMo
1 1 0,93 0,83 0,72 0,66 0,63 0,60 0,55 0,53 0,52 0,51 0,50 0,50 0,26
17 12
X 6 CrNiMo
1 1 0,94 0,84 0,75 0,69 0,65 0,62 0,60 0,58 0,56 0,54 0,53 0,52 —
Ti 17 12
Matériau
Acier au
— 1 0,98 0,90 0,89 0,86 0,82 0,76 0,73 0,70 0,41 0,24 — — —
carbone
Alliage de
— 1 A A A A A — — — — — — — —
cuivre
NW 0276 1 1 1 0,99 0,98 0,85 0,81 0,77 0,73 0,70 0,67 0,66 0,66 0,57 0,39
NW 4400 1 1 0,96 0,87 0,83 0,80 0,79 0,79 0,79 0,78 0,67 — — — —
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
