Standards Content (Sample)
ISO
INTERNATIONAL
8613-7
STANDARD
First edition
1989-09-01
Information processing - Text and Office
Systems - Office Document Architecture (ODA)
and interchange format -
Part 7 :
Raster graphics content architectures
Traitement de l’information - Bureautique - Architecture des documen ts de
bureau (ODA) et format d’echange -
Partie 7 : Architecture des contenus des caractkres graphiques 2 raster
Reference number
ISO 8613-7 : 1989 (E)
ISO 8613-7 : 1989 (E)

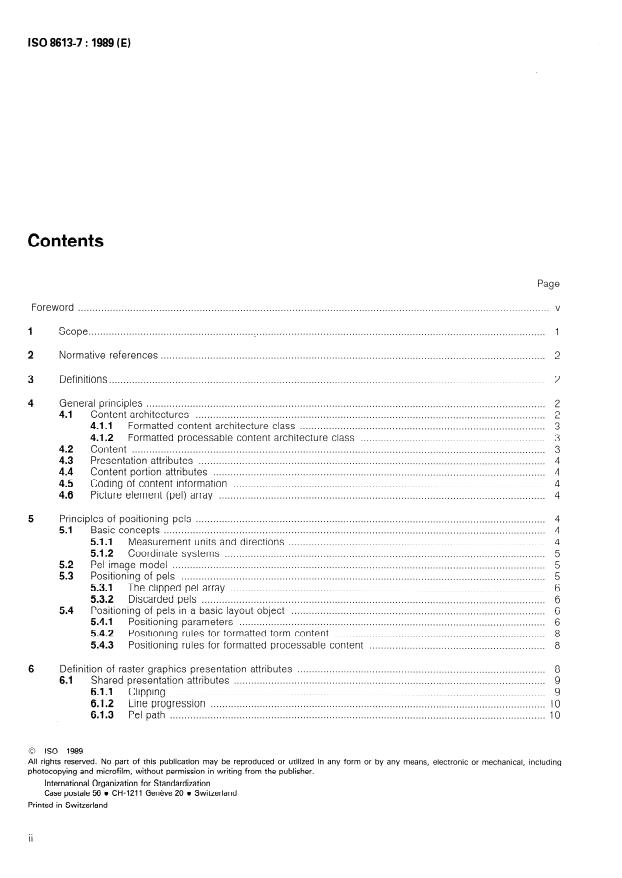

Contents
Page
V
Foreword . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .~.
..............................................................................................
1 Scope .
........ ............................................................................................................................. 2
2 Normative references
............................. 2
3 Definitions . .
4 General principles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Content architectures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
class . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 .l Formatted content architecture
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.1.2 Formatted processable content architecture class
4.2 Content . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
4.3 Presentation attributes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4.4 Content Portion attributes
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5 Coding of content information
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.6 Picture element (pel) array
............................................................................... ..........................................
5 Principles of positioning pels
....................................................................................................................... 4
5.1 Basic concepts .
......................................................................................... 4
5.1.1 Measurement units and directions
5.1.2 Coordinate Systems .
52 Pel image model .
5:3 Positioning of pels .
.............................................................................................................
5.3.1 The clipped pel array
............................................................................... ........................................ 6
5.3.2 Discarded pels
.................................... .................................................... 6
54 . Positioning of pels in a basic layout Object
5.4.1 Positioning Parameters .
content . 8
5.4.2 Positioning rules for formatted form
........................... .................................. 8
5.4.3 Positioning rules for formatted processable content
attributes . . 8
6 Definition of raster graphics presentation
.................. .......................................................................................... 9
61 . Shared presentation attributes
6.1.1 Clipping . .
.................................. .......................................... IO
6.1.2 Line Progression .
................................. IO
6.1.3 Pel path .
0 ISO 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any means, electronie or mechanical, including
photocopying and microfilm, without Permission in writing from the publisher.
International Organkation for Standardkation
Case postale 56 l CH-121 1 Geneve 20 o Switzerland
Printed in Switzerland
ii
ISO8613=7:1989(E)
................................................................................................
.............
62 Layout presentation attributes
.............................................................................................................................
IO
Initial offset
6.2.1
1 1
transmission density .
6.2.2 Pel
attributes .
63 * Logical presentation
.................................................................................................................. 12
dimensions
6.3.1 Image
............................................................................................................................ 13
6.3.2 Pel spacing
ratio .
6.3.3 Spacing
class attributes .
64 . Content architecture
class .
6.4.1 Content architecture
.......................................................................................................................... 14
6.4.2 Content type
content Portion attributes .
7 Definition of raster graphics
.................................................................................................................
7.1 Common coding attributes
....................................................................................................................... 14
Type of coding
7.1.1
.................................................................................................................................
7.2 Coding attributes
...........................................................................................................................
Compression
7.2.1
.....................................................................................................................
7.2.2 Number of lines
........................................................................................................
7.2.3 Number of pels per line.
pels .
7.2.4 Number of discarded
............................................................................................................
7.3 Content information attributes
............................................................................................................... 17
7.3.1 Content information
.............................................................................
7.4 Interactions with document architecture attributes
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Formal definitions of raster graphics content architecture dependent data types
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
81 . Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
82 . Representation of presentation attributes
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.*.
. . . . . . . . . . . . . . . . . . .
83 . Representation of coding attributes
defaults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
non-Standard
84 . Representation of non-basic features and
. . . . . . . . . . . . . . . . . . . . . . . . . .*.
9 Coding schemes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
91 . Group 4 facsimile encoding scheme
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
schemes . . . . . . . . . . . . . . . . . . . . . . . . . . . .
92 . Group 3 facsimile encoding
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*.
scheme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
93 . Bitmap encoding
Content layout process .
IO
......................................................................................................................................... 21
10.1 Introduction
.................................................................................................................................
10.1 .l Purpose.
10.1.2 Available area. .
............................................................................................................ 22
10.1.3 Presentation attributes
10.1.4 Coding attributes. .
.........................................................................
10.1.5 Raster graphics content architecture classes
...................................................................................................... ........ 22
10.1.6 Layout of the content
............................................................................................................................................... 23
10.2 Notation
method .
10.3 The fixed dimension content layout
method .
10.4 The scalable dimension content layout
...............................................................................................................................
Content imaging process
11 .l Introduction .
....................................................................................... 30
11.2 Content imaging process for formatted form
.................................................................
11.3 Content imaging process for formatted processable form
............................................................................. 30
Definition of raster graphics content architecture classes
..............................................................................
Summary of raster graphic presentation attributes
12.1
.........................................................................
12.2 Summary of raster graphic content Portion attributes
Annexes
............................................................................
Summary of raster graphics content architecture classes
A
........................................................................
Al Formatted raster graphics content architecture class.
....................................................
AI2 Formatted processable raster graphics content architecture class.
. . .
Ill
ISO8613=7:1989(E)

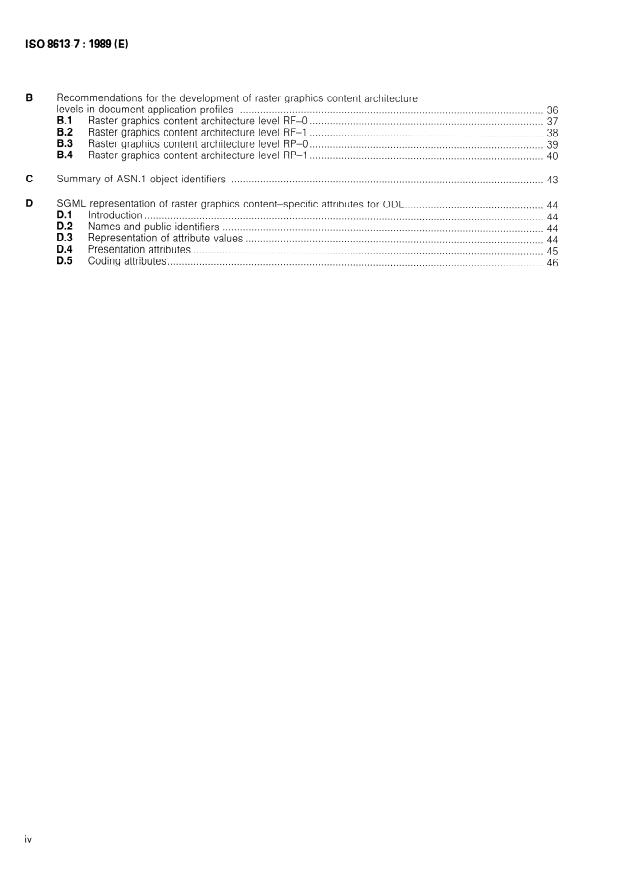

B Recommendations for the development of raster graphics content architecture
.................................... 36
. . . . . . .
levels in document application profiles
............................... 37
I &el RF-O . .
BI Raster graphics content architecture
........................................... 38
evel RF-l . .
812 Raster graphics content architecture I
........................................... 39
evel RP-O. .
B.3 Raster graphics content architecture I
............................... 40
evel RP-l . .
B.4 Raster graphics content architecture I
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
C Summary of ASN.l Object identifiers
D SGML representation of raster graphics content-specific attributes for ODL . 44
Dl Introduction . . . . . 44
D:2 Names and public identifiers . . . . . 44
D.3 Representation of attribute values . . . . . 44
0.4 Presentation attributes . . . . . . 45
D.5 Coding attributes . . . . 46
ISO8613-7:1989W
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national Standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Esch member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to the member bodies for
approval before their acceptance as International Standards by the ISO Council. They are approved in accordance
with ISO procedures requiring at least 75% approval by the member bodies voting.
International Standard ISO 8613-7 was prepared by Technical Committee ISO/TC 97, Information processing
Systems.
At present, ISO 8613 consists of seven Parts:
-
part 1, lntroduction and general principles;
-
part 2, Document structures;
- part 4, Document Profile;
-
part 5, Office document interchange format (ODIF);
-
part 6, Character content architectures;
part 7, Raster graphics content architectures;
-
part 8, Geometrie graphics content architectures.
NOTE - At present, there is no part 3.
Further Parts may be added to this International Standard.
Development of this International Standard has been in parallel with:
-
ECMA 101 : 1985, Office document architecture;
-
CCITT Recommendation T.73 (1984) : Document interchange protocol for the telematic Services;
-
CCITT Recommendations in the T.410 series (1988) : Open Document Architecture (ODA) and
Interchange Format.
This part contains four annexes:
-
annex A (informative): Summary of raster graphics content architecture classes;
-
annex B (informative): Recommendations for the development of raster graphics content architecture levels
in application profiles;
-
annex C (informative): Summary of ASN.l Object identifiers;
-
annex D (normative): SGML representation of raster graphics content-specific attributes for ODL.
This page intentionally left blank
ISO 8613-7 : 1989 (E)
INTERNATIONAL STANDARD
Information processing - Text and Office Systems -
Office Document Architecture (ODA) and interchange
format -
Part 7 :
Raster graphics content architectures
1 Scope
The purpose of ISO 8613 is to facilitate the interchange of documents.
In the context of ISO 8613, documents are considered to be items such as memoranda, Ietters, invoices, forms
and reports, which may include pictures and tabular material. The content elements used within the documents
may include graphic characters, geometric graphics elements and raster graphics elements, all potentially within
one document.
NOTE - ISO 8613 is designed to allow for extensions, including typographical features, colour, Spreadsheets and
additional types of content such as Sound.
ISO 8613 applies to the interchange of documents by means of data communications or the exchange of storage
media.
lt provides for the interchange of documents for either or both of the following purposes:
-
to allow presentation as intended by the originator;
-
to allow processing such as editing and reformatting.
The composition of a document in interchange tan take several forms:
-
formatted form, allowing presentation of the document;
-
processable form, allowing processing of the document;
-
formatted processable form, allowing both presentation and processing.
ISO 8613 also provides for the interchange of ODA information structures used for the processing of interchanged
documents.
Furthermore, ISO 8613 allows for the interchange of documents containing one or more different types of content,
such as Character text, images, graphics and Sound.
This part of ISO 8613 defines:
-
the raster graphics content architectures that tan be used in conjunction with the document architecture
defined in ISO 8613-2;
-
the internal structure of content portions that are structured according to a raster graphics content
architecture;
-
those aspects of positioning and imaging applicable to the presentation of raster graphics contents in a
basic layout Object;
ISO 8613-7 : 1989 (E)
- a content layout process which, together with the document layout process defined in ISO 8613-2,
specifies the method for determining the dimensions of basic layout objects for raster graphics content
portions;
- the presentation and content Portion attributes applicable to raster graphics content architectures.
2 Normative references
The following Standards contain provisions which, through references in this text, constitute provisions of this part
of ISO 8613. At the time of publication, the editions indicated were valid. All Standards are subject to revision, and
Parties to agreements based upon this part of ISO 8613 are encouraged to investigate the possibility of applying
the most recent editions of the Standards listed below. Members of ISO and IEC maintain registers of currently
valid International Standards.
ISO 8613 : 1989, Information processing - Text and Office Systems - Office Document Architecture (ODA)
and Interchange Format -
Part I - Introduction and general principles;
Part 2 - Document structures;
Part 4 - Document Profile;
Part 5 - Office document interchange format (ODIF)
ISO 8824 : 1987, Information processing Systems - Open Systems Interconnection - Specification of Abstract
Syntax Notation One (ASN. 1).
ISO 8824 Add.1 : l), Information processing Systems - Open Systems Interconnection - Specification of
Abstract Syntax Notation One (ASN. 1) - Addendum I : ASN. 1 extensions.
ISO 8879 : 1986, Information processing - Text and Office Systems - Standard Generalized Markup Language
(SGML).
CCITT Recommendation T.4 : 1988, Standardisation of Group 3 Facsimile apparatus for document
transmission.
CCITT Recommendation T.6 : 1988, Facsimile coding schemes and coding control functions for Group 4
facsimile appara tus.
3 Definitions
For the purpose of this part of ISO 8613, the definitions given in ISO 8613-1 apply.
4 General principles
4.1 Content architectures
This part of ISO 8613 defines two classes of raster graphics content architectures:
- Formatted raster graphics content architecture class, which allows for document content to be presented as
intended by the originator. Formatted form content tan only be associated with basic layout components;
‘1 To be published.
ISO 8613-7 : 1989 (EI
-
Formatted processable raster- graphics content architecture class, which allows for document content to be
processed and also to be presented as intended by the originator. Formatted processable content tan be
associated with any basic component.
4.1 .l Formatted content architecture class
Formatted raster graphics content is intended to be laid out, or imaged by the recipient in accordance with the
originator’s intent. It is not intended to be reformatted. This form of content may only be used in formatted form
documents.
For this form of content, all the necessary information for positioning of pels has been specified. The method of
positioning is specified in clause 5.
A particular feature of this form of content is that the Position of the pel array tan be offset relative to the Position
of the basic layout Object. As a result, it is possible that not all of the area of the basic layout Object is utilized for
positioning pels. Also a Portion of the pel array may be positioned such that it is outside the basic layout Object.
Such a Portion, if any, is not imaged.
4.1.2 Formatted processable content architecture class
Formatted processable raster graphics content is intended to be laid out, reformatted or imaged by the recipient in
accordance with the originator’s intent. This form of content may be used in formatted, processable and formatted
processable form documents.
The originator may, when using this form of content, specify the precise requirements for the layout and imaging
of the pel array. Alternatively, the originator may specify various constraints concerning the intended layout and
imaging of the pel array, i.e. the precise requirements are not specified and the layout is determined by the
content layout process performed by the recipient.
When the precise requirements for the layout are specified, the fixed dimension layout method is used to layout
and image the content. Otherwise, the content is laid out and imaged using the scalable dimension layout method.
These layout methods are defined in clause 10.
A particular feature of these layout methods is that in both cases the content is laid out such that the entire basic
layout Object is utilized. In addition it is possible to specify that only a Portion of the pel array is to be laid out.
4.2 Content
The content of a basic component that conforms to a raster graphics content architecture represents a
two-dimensional pictorial image in the form of a rectangular two-dimensional array of picture elements (pels).
Esch element of the pel array comprises data used to determine the image of the corresponding pel.
Esch basic component contains exactly one content Portion.
The data which determines the image of a pel specifies one of two states, named “Set” and ” unset”. The set
state is used to identify the foreground colour and the unset to identify the background colour. The representation
of foreground and background within an image is not defined by this Standard.
NOTES
1 For reproduction on Paper, the backgrau nd colou r will no rmally be the colour of the paper-, for i nstance white, and the
foreground colour a contrasting colour, for instance black.
2 A future Version of ISO 8613 may allow specification of more information for each pel, enabling the representation of
multi-colour images.
ISO 8613-7 : 1989 (E)
4.3 Presentation attributes
Presentation attributes are applicable to basic components and specify information for laying out and imaging the
content of the basic component, and are defined in clause 6. This information cannot be modified within the
content of the basic component to which it applies.
4.4 Content Portion attributes
Content Portion attributes are applicable to content portions and specify information related to the identification and
coding of the content. They are also used in laying out and imaging the content of the content Portion. Content
Portion attributes are defined in clause 7.
4.5 Coding of content information
The methods of encoding the pel array in a content Portion structured according to a raster graphics content
architecture are specified in clause 9.
4.6 Picture element (pel) array
The picture elements in an array have a defined Order. The array consists of an ordered sequence of rows of
picture elements. Esch row in the array contains the same number of picture elements and consists of an ordered
sequence of picture elements that represents a line of the image.
5 Principles of positioning pels
Two methods of positioning pels within a basic layout Object are described in this clause. One of these applies to
content portions which pertain to the formatted form content architecture. The other applies to content portions
which pertain to the formatted processable form content architecture.
The general principles of positioning that apply to both these methods are described in 5.4.1. Subclauses 54.2
and 5.4.3 then describe the specific principles that apply to the formatted and formatted processable forms of
content.
A basic logical component with a formatted processable form content architecture class must undergo the content
layout process before it tan be positioned and imaged. The content layout process (defined in clause IO)
determines the block size into which the content Portion is to be imaged. The content is then positioned in
accordance with the positioning rules for content pertaining to the formatted processable form content architecture
class.
Any Parts of a raster graphics content Portion which extend beyond the boundaries of the basic layout Object are
not imaged.
5.1 Basic concepts
5.1.1 Measurement units and directions
For raster graphics content, the unit for positioning pels is the Scaled Measurement Unit (SMU).
The SMU is derived from the Basic Measurement Unit (BMU) by multiplying the BMU with a factor which is
specified by the attribute “unit scaling” (defined in ISO 8613-4). The BMU and SMU are defined in subclauses
3.3.4.1 and 3.3.4.2 respectively of ISO 8613-2.
All directions are expressed as counter clockwise angles of rotation relative to some specified reference direction
(as illustrated in figure 1).
ISO 8613-7 : 1989 (El
rotati*n
angle of
direction =
deg
Figure 1 - Example of direction
5.1.2 Coordinate Systems
Two rectangular coordinate Systems are used in the positioning of pels.
One System is a dimensionless coordinate System used to identify the pels that constitute a clipped pel array
(defined in 53.1). In this System, the origin of the coordinate System is positioned at the first pel in the pel array.
One axis is in the direction of the pels in each row of pels. The second axis is in the direction of the columns of
pels. This System uses non-negative dimensionless integer values and coordinate pairs are denoted using upper
case Ietters.
The second System is used for the positioning of pels associated with basic layout objects. In this System, one
axis is parallel to the horizontal axis of the page coordinate System (defined in ISO 8613-2) and the other axis is
in a direction 270” relative to the horizontal axis. This System uses rational values in scaled measurements units
(SMUs) to identify Points or specify lengths within a basic Iayout Object. Coordinate pairs are indicated in lower
case Ietters.
5.2 Pel image model
Esch pel is associated with a reference area. The side of the reference area along the direction of the pel path
equals the pel spacing and the side along the direction of line Progression equals the line spacing.
Esch reference area has a reference point, which is used for positioning the pel. The reference Point is defined as
the corner of the reference area situated in the opposite direction of both pel path and line Progression. The
Position of a pel in a basic layout Object is defined as the Position of reference Point of the reference area of that
.
Pel
f the image of the pel relative to the referen ce area is imp lernen tation dependent, but it is the
NOTE - The Position 0
itioned within the reference area.
intenti on that the main part of the i mage of pel is pos
5.3 Positioning of pels
In general, when positioning (and subsequently imaging) the content of a content Portion in relation to a basic
layout Object, only part of the content is considered. Two methods of selecting the required part of the content are
provided:
-
specification of a clipped pel array;
discarding of pels.
ISO 8613-7 : 1989 (E)
53.1 The clipped pel array
The clipped pel array is a rectangular array of pels defined by two coordinate pairs in the dimensionless coordinate
System. The diagonally opposite pairs of the clipped pel array are identified by the coordinate pairs (XI, Yl ) and
(X2, Y2) where XI <=X2 and Yl <=Y2. Figure 2 illustrates the clipping of a content Portion.
(OJ3-\
l * 0 l l 0 e * 0 l 0 l l
CONTENT CONTENT
PORTION
CLIPPED
pair
(X1,Yl) - “Clipping” first coordinate
PELARRAY
coordinate pair
“Clipping” second
(xzY2) -
Figure 2 - Example of clipping a content Portion
53.2 Discarded pels
In the formatted raster graphics content architecture class, the number of pels to be discarded at the beginning
and the end of each line of pels tan be specified by a coding attribute.
Positioning of pels in a basic
5.4 layout Object
5.4.1 Positioning Parameters
The positioning of pels within a basic layout Object is determined by the following Parameters (illustrated in
figure 3):
-
initial Point;
- pel path;
- line Progression;
- pel spacing;
- line spacing.
The values of these Parameters remain constant within the content associated with a particular basic layout Object.
ISO8613-7:1989(E)
The general use of these Parameters when positioning pels is described below and illustrated in figure 3. The
particular applicability of these Parameters to formatted and formatted processable form content is described in
5.4.2 and 5.4.3 respectively.
Horizontal axis
/ Reference Point of basic layout Object
k
q
Pel path
+--h-
Reference Point
initial v
Line spacing
of a pel
Point,
\
, PT~ressio~.~.~~.~.~~.~.~.~~.~~.~.~.~~.~.~.~.~~.~~.~~
v = Vertical coordinate
. . . . . . : . . . . . . . ( . . . . . . .i.~.‘.~. of initial Point
. . . . . . . . . . . . . . . . . . . . . . ._.__. . . . . . . ._.
#@;@;#*;@ aia;&*;#@;*
Vertical
._.,.,._.__.___.~.~. h = Horizontal coordinate
. . . . . . . . .~.~.
axis
:aia!*i@;g;a @p*;@;#*~@;~
of initial Point
iV
.j ;ci ,:,
:,j :.:,:. ::j:;.:
<_ ,, = Reference area
:.
.: :
.i_
- Pel spacing
of a pel
---T
Figure 3 - Positioning of pels of the clipped pel array within a basic layout Object
The ini0aI point is the Point relative to which all pels are positioned within a basic layout Object.
The value of the initial Point is a coordinate pair (x,y), where x and y are the horizontal and vertical distances
respectively, of the initial Point from the reference Point of the basic layout Object.
The pel path is the direction of Progression of successive pels along a line and is expressed as a direction relative
to the horizontal axis of the page coordinate System (as defined in ISO 8613-2).
Line progression is the direction of Progression of successive lines and is expressed as a direction relative to the
pel path.
Lines of pels are positioned such that the first pel to be positioned on each line falls on an imaginary line through
the initial Point in the direction of line progression.
The pel spacing is the distance between two adjacent pels along a line, in the direction of the pel path.
The line spacing is the distance between adjacent pels in the direction of line Progression. The line spacing may
be less than, greater than or equal to the pel spacing.
The spacing ratio is defined as the ratio of the line spacing to pel spacing.
The aspect rafio of a clipped pel array that has been positioned in a basic layout Object is defined as the ratio of
the dimension of the pel array in the direction of pel path to the dimension in the direction of line Progression.
The first pel of the clipped pel array is positioned at the initial Point.
Esch pel on the first line is positioned along a line through the initial Point in the direction of the pel path.
The first pel of each line is positioned along a line through the initial Point in the direction of line Progression.
ISO 8613-7 : 1989 (E)
5.4.2 Positioning rules for formatted form content
For this form of content, the positioning Parameters are explicitly specified by applicable presentation attributes
(see clause 6).
lt is not possible to define a clipped pel array when using this form of content. However, a coding attribute tan be
used to indicate that a specified number of pels are to be discarded at the beginning and end of each line of the
content Portion. In this case, only the remaining pels in the content Position are considered for positioning.
The line spacing and pel spacing are both specified by the Same presentation attribute, and take the Same value
from the limited set of values specified in 6.2.2.
The initial Point tan be positioned anywhere inside or outside of the basic layout Object. Its default Position (see
6.2.1) is the corner of the basic Iayout Object in the opposite direction of both pel path and line Progression.
All the pels within a content Portion are to be considered for positioning (apart from any pels that are to be
discarded). However, pels that would be positioned outside of the basic layout Object are not to be imaged by the
rmagrng process.
5.4.3 Positioning rules for formatted processable content
For this form of content, the positioning Parameters are determined from information specified in presentation and
coding attributes and from the dimensions of the basic layout Object.
The clipped pel array is specified by a presentation attribute, which selects the Portion of the content Portion to be
positioned.
The pel path and line Progression are explicitly specified by presentation attributes. The initial Point is determined
from the pel path and line Progression specified, such that it is situated in the corner of the basic layout Object in
the opposite direction of both pel path and line Progression (see table 2); other values for the initial Point cannot
be specified.
The pel spacing is set to be equal to the dimensions of the basic layout Object in the direction of the pel path
divided by the number of pels per line in the clipped pel array. Similarly, the line spacing is set to be equal to the
dimensions of the basic layout Object in the direction of line Progression divided by the number of lines in the
clipped pel array.
Thus the clipped pel array is positioned within the basic layout Object such that the reference areas of all the pels
completely fill the basic layout Object None of the pels in the clipped pel array tan be positioned outside of the
basic layout Object.
6 Definition of raster graphics presentation attributes
Presentation attributes specify the initial conditions relating to the layout and imaging of the content of a basic
component. They may be specified for basic logical and layout components and for presentation styles.
There are three categories of raster graphics presentation attributes:
-
logica I presen tation attribu tes which take effect during the content layout process, but are ignored during
the Conte nt imagi ng process;
- layout presentation attributes which take effect during the content imaging process. Their values are
generated either by the content layout process, or by a process that creates or edits the content;
- shared presentation attributes which take effect during either or both the content layout and imaging
processes.
These attributes are listed in table 1.
ISO 8613-7 : 1989 (EI
For each presentation attribute a default value is defined. This value is used in the defaulting mechanism as
defined in ISO 8613-2.
This clause also defines values for the content architecture attributes specific to raster graphics content
architectures. These attributes are defined in ISO 8613-2.
Table 1 - Raster Graphits Presentation Attributes
Logical attributes
Shared attributes Layout attributes
Pel transmission density Pel spacing
Pel path
Spacing ratio
Line Progression Initial offset
Image dimensions
Clipping
6.1 Shared presentation attributes
6.1 .l Clipping
CATEGORY: Shared
Formatted processable content architecture class
APPLICABILITY:
STRUCTURE: First coordinate pair: X coordinate,
Y coordinate
second coordinate pair: X coordinate,
Y coordinate
PERMISSIBLE VALUES: First coordinate pair: non-negative integer,
non-negative integer
second coordinate pair: non-negative integer,
non-negative integer
First coordinate:
DEFAULT VALUES:
(010)
second coordinate: (N-l ,L-l) where:
N is the number of pels per line,
L is the number of lines
DEFINITION:
This attribute determines the subregion of the pel array, as described by the content Portion, which is to be
considered by the content layout process and the content imaging process.
This attribute consists of two coordinate pairs. The first pair specifies the first pel that is part of the selected array.
The second pair specifies the last pel that is part of the selected array.
Esch coordinate of the first pair must be less than or equal to the corresponding coordinate of the second pair.
ISO 8613-7 : 1989 (E)
6.1.2 Line Progression
CATEGORY: Shared
APPLICABILITY: Formatted and formatted processable content architecture classes
PERMISSIBLE VALUES: 9o”, 270”
DEFAULT VALUE: 270”
DEFINITION:
This attribute specifies the direction of the Progression of successive lines, relative to the pel path.
6.1.3 Pel path
CATEGORY: Shared
APPLICABILITY: Formatted and formatted processable content architecture classes
PERMISSIBLE VALUES: O”, 90°, 1 80°, 270”
DEFAULT VALUE: 0
DEFINITION:
This attribute specifies the direction of the Progression of successive pels along a line, relative to the horizontal
axis of the basic layout Object.
6.2 Layout presentation attributes
6.2.1 Initial offset
CATEGORY:
Layout
APPLICABILITY: Formatted content architecture class
STRUCTURE: Two Parameters: horizontal coordinate, vertical coordinate
PERMISSIBLE VAL UES: Horizontal coordinate: any integer
vertical coordinate: any integer
.
.
DEFAULT VALUES The default value of this attribute depends on the pel path and line
Progression as defined in table 2
IO
ISO 8613-7 : 1989 (EI
Table 2 - Default values of the presentation attribute “initial offset” (Position of initial Point)
c
PelLine Horizontal Vertical
path . Progression coordinate Coordinate
(degrees) (degrees)
ww (SM w
0 270
0 0
90 0
BDV
270 BDH 0
90 0 0
180 270
BDH BDV
90 BDH 0
270 0 BDV
90 BDH BDV
NOTE - The notation used in this table is
BDV = Vertical dimension of block;
BDH = Horizontal dimension of block.
DEFINITION:
This attribute specifies the Position of the initial Point relative to the basic layout Object.
“ horizontal coordinate” and “vertical coordinate” specify the horizontal and vertical coordinates, in
The Parameters
SMUs, of the initial Point relative to the reference Point of the basic layout Object. The value of each coordinate
may be positive, Zero or negative; if either or both coordinates are negative then the initial Point will be outside the
basic layout Object.
NOTE - The facility to specify negative coordinate values for the initial Point is intended only for use with content
architectures based on CCITT Recommendation T.73, such as RF1 (see annex B), which provide no other clipping
mechanism.
6.2.2 Pel transmission density
Layout
CATEGORY:
Formatted content architecture class
APPLICABILITY:
1, 2, 3, 4, 5, 6 BMU
PERMISSIBLE VALUES:
6 BMU
DEFAULT VALUE:
DEFINITION:
This attribute specifies a Single value for both the pel spacing and line spacing.
NOTE- The correspondence between pel spacing, line spacing and resolution is
resolution in
pel spacing and
number of pels
line spacing
in BMU per 1 200 BMU
1 1 200
ISO 8613-7 : 1989 (E)
6.3 Logical presentation attributes
6.3.1 Image dimensions
CATEGORY: Logical
APPLICABILITY: Formatted processable content architecture class
STRUCTURE: One of four Parameters:
a) “ width controlled” with sub-Parameters:
“minimum width”,
” preferred width
...
IS0
NORME
861 3-7
I N TE R N AT1 O N ALE
Première édition
1989-09-01
Traitement de l’information - Bureautique -
Architecture des documents de bureau (ODA) et
format d’échange -
Partie 7:
Architecture des contenus de caractères
graphiques à raster
Information processing - Text and office systems - Office Document
Arc/iitecfnre (ODA) and interchange format -
Part 7: Raster graphics content architectures
Numéro de référence
IS0 861 3-73 989( F)
IS0 8613-7 : 1989 (F)
Sommaire
Page
Avant-propos . V
1 Domaine d'application .
2 Références normatives .
3 Définitions .
4 Principes généraux .
4.1 Architectures de contenu . 2
4.1.1 Classe d'architecture de contenu formaté . 3
4.1.2 Classe d'architecture de contenu formaté retraitable . 3
4.2 Contenu . 3
4.3 Attributs de présentation . 4
Attributs de portion de contenu .
4.4 4
Codage de l'information de contenu .
4.5
Tableau de surfaces élémentaires d'image (pels) . 4
4.6
Principes de positionnement des éléments d'image .
5 4
5.1 Concepts de base . 4
5.1.1 Unités de mesure et directions .
5.1.2 Systèmes de coordonnées . 5
Modèle d'image d'éléments d'image . 5
5.2
Positionnement des éléments d'image . 5
5.3
5.3.1 Le tableau d'éléments d'image découpé .
5.3.2 Gléments d'image rejetés .
5.4 Positionnement des éléments d'image dans un objet physique de base . 6
5.4.1 Paramètres de positionnement .
5.4.2 Règles de positionnement pour le contenu de forme formatée . 8
5.4.3 Règles de positionnement pour le contenu de forme formatée retraitable .
Définition des attributs de présentation de contenu graphique en points .
6 8
Attributs de présentation communs .
6.1 9
6.1.1 Découpage (clipping) . 9
6.1.2 Progression-lignes . 10
6.1.3 Trajet-éléments d'image . 10
O IS01989
Droits de reproduction réservés . Aucune partie de celle publication ne peut être reproduite ni utilisée
sous quelque forme que œ soit et par aucun procédé. électronique ou mécanique. y compris la
photocopie et les microfilms. sans raccord éwit de i'édiieur .
Organisation internationale de normalisation
Case postaie 56 CH-121 1 Genève 20 Suisse
Version française tirée en 1992
Imprimé en Suisse
II
r
1989 (FI
IS0 8613-7
Attributs physiques de présentation . 10
6.2
6.2.1 Décalage initial (initial offset) . 10
6.2.2 Densité de transmission des éléments d'image (pel transmission density) .
6.3 Attributs logiques de présentation .
6.3.1 Dimensions des images (image dimensions) .
6.3.2 Espacement des éléments d'image (pel spacing) . 13
6.3.3 Rapport d'espacement (spacing ratio) . 14
Attributs de classe d'architecture de contenu . 14
6.4
6.4.1 Classe d'architecture de contenu . 14
6.4.2 Type de contenu . 14
Définition des attributs de la portion de contenu graphique en points .
7 15
7.1 Attributs de codage communs . 15
7.1.1 Type de codage (type of coding) . 15
7.2 Attributs de codage .
7.2.1 Compression .
7.2.2 Nombre de lignes (number of lines) .
7.2.3 Nombre d'éléments d'image par ligne (number of pels per line) . 16
7.2.4 Nombre d'éléments d'image rejetés (number of discarded pels) . 17
7.3 Attributs de l'information de contenu . 17
7.3.1 Information de contenu (content information) . 17
Interactions avec les attributs d'architectures de document . 17
7.4
Définitions formelles des types de données dépendant de l'architecture de contenu
graphique en points . 18
8.1 Introduction . 18
8.2 Représentation des attributs de présentation . 18
8.3 Représentation des attributs de codage . 20
8.4 Représentation des caractéristiques non essentielles et des défauts non normalisés . 20
Schémas de codage .
9 21
9.1 Schéma de codage de la télécopie du Groupe 4 . 21
9.2 Schéma de codage de la télécopie du Groupe 3 .
9.3 Schéma de codage bitmap . 21
Processus de formatage du contenu .
10.1 Introduction . 22
10.1.1 Objet .
10.1.2 Surface disponible . 22
10.1.3 Attributs de présentation . 22
10.1.4 Attributs de codage . 22
10.1.5 Classes d'architecture du contenu graphique en points . 23
10.1.6 Mise en page du contenu . 23
10.2 Notation . 23
10.3 Méthode de mise en page du contenu de dimension fixe . 23
10.4 Méthode de mise en page du contenu de dimension pondérable . 24
Processus de restitution du contenu .
11 30
11.1 Introduction . 30
11.2 Processus de restitution du contenu pour la forme formatée . 30
11.3 Processus de restitution de contenu pour la forme formaté retraitable . 30
Définition des classes d'architecture de contenu graphique en points .
12.1 Résumé des attributs de présentation de contenu graphique en points .
12.2 Résumé des attributs de portion de contenu graphique en points .
iii
IS0 8613-7 : 1989 (FI
Annexes
A Résumé des classes d'architecture de contenu graphique en points . 32
A.l Classe d'architecture de contenu graphique en points formaté . 32
A.2 Classe d'architecture de contenu formaté retraitable . 33
B Recommandations pour la mise au point de niveaux d'architecture de contenu graphique
en points dans les profils d'application .
B.l Architecture de contenu graphique en points RF-O .
6.2 Architecture de contenu graphique en points RF-1 .
B.3 Architecture de contenu graphique en points RP-O . 37
6.4 Architecture de contenu graphique en points RP-1 .
Résumé des identificateurs d'objets ASN.l .
C
D Représentation SGML des attributs de graphiques en points à contenu spécifique pour le
Langage des documents de bureau (ODL) . 41
D.l Introduction . 41
D.2 Noms et identificateurs publics . 41
D.3 Représentation des valeurs d'attributs . 41
D.4 Attributs de présentation . 42
D.5 Attributs de codage .
IV
IS0 8613-7 : 1989 (FI
Avant-propos
L‘ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de I‘ISO). L‘élaboration des Normes internationales est
en général confiée aux comités techniques de I’ISO. Chaque comité membre intéressé par une étude a
le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en laision avec I’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électronique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités
membres pour approbation, avant leur acceptation comme Normes internationales par le Conseil de
I’ISO. Les Normes internationales sont approuvées conformément aux procédures de I’ISO qui
requièrent l’approbation de 75 % au moins des comités membres votants.
La Norme internationale IS0 8613-7 a été élaborée par le comité technique lSO/TC 97, Systèmes de
traitem en t de l’in forma ti0 n.
0 Actuellement I’ISO 8613 comporte sept parties :
- partie 1, Introduction et principes généraux ;
- partie 2, Structures des documents ;
- partie 4, Profil de documents ;
- partie 5, Format d’échange de documents de bureau ;
- partie 6, Architecture des contenus de caractères ;
- partie 7, Architecure des contenus des caractères de graphiques à raster ;
- partie 8, Architecture des contenus de caractères graphiques géométriques.
NOTE - Actuellement, il n‘existe pas de partie 3.
D’autres parties seront peut être ajoutées à cette norme internationale.
Cette Norme internationale a été élaborée en parrallèle avec :
- la norme ECMA-101:1985, Architecture de document de bureau ;
- la Recommandation CClTT T.73 (1984) : Protocole d‘échange de documents pour les services
:
télématiques
O
- Les Recommandations CClTT des séries T-410 (1988) : Architecture ouverte de documents IODA)
et format d‘échange.
Cette partie comporte quatre annexes :
- annexe A (informative) : Résumé des classes d‘architecture de contenu graphique en points ;
-annexe 6 (informative) : Recommandations pour la mise au point de niveaux d’architecture de
contenu graphique en points dans les profils d’application ;
- annexe C (informative) : Résumé des identificateurs d’objets ASN.l ;
-annexe D (normative) : Représentation SGML des attributs de graphiques en points à contenu
spécificque pour le Langage de documents de bureau (ODL)
V
NORME INTERNATIONALE IS0 8613-7 : 1989 (FI
Traitement de l‘information - Bureautique -
Architecture des documents de bureau (ODA) et format
d’échange -
Partie 7 :
Architecture des contenus de caractères graphiques
à raster
1 Domaine d‘application
L’ISO 8613 vise à faciliter l’échange de documents.
Dans le cadre de 1’1Ç0 8613, les documents sont considérés comme étant des éléments tels que des
mémorandums, des lettres, des factures, des formulaires et des rapports pouvant inclure des images et
des tableaux, Les éléments de contenu utilisés à l’intérieur des documents peuvent inclure des caractè-
res graphiques, des éléments graphiques géométriques et des éléments graphiques en points qui peu-
vent tous faire potentiellement partie d’un document.
NOTE - L‘ISO 8613 est conçue de manière à permettre des extensions multiples, concernant notamment des Caractéristiques
typographiques, la couleur, les tableurs et des types additionnels de contenu (son, par exemple).
L’ISO 8613 s’applique à l’échange de documents au moyen de transmissions de données ou de
l‘échange de supports de stockage.
L‘ISO 8613 concerne l‘échange de documents pour l’une ou l’autre des fins suivantes :
- permettre la présentation voulue par l’expéditeur ;
- permettre un traitement tel que l’édition et le reformatage.
La composition d’un document destiné a l‘échange peut revêtir des formes diverses :
- forme formatée, qui permet la représentation du document ;
- forme retraitable, qui permet le traitement du document ;
- forme retraitable, qui permet a la fois la présentatipn et le traitement du document.
L’ISO 861 3 prévoie également l’échange d‘informations de structures ODA utilisées pour le traitement
des documents échangés.
De plus, I’ISO 8613 permet l’échange de documents contenant un ou plusieurs types de contenus diffé-
rents tels que texte, images, éléments graphiques et son.
IS0 8613-7 : 1989 (F)
La présente partie de I’ISO 8613 définit :
- les architectures de contenu graphique en points qui peuvent être utilisées en même temps que
l‘architecture de document définie dans I’ISO 8613-2 ;
- la structure interne des portions de contenu qui sont structurées conformément à une architecture
de contenu graphique en points ;
- les aspects de positionnement et de restitution concernant la présentation de contenu graphique
en points dans un objet physique de base ;
- un processus de formatage du contenu qui, accompagné du processus de formatage du docu-
I’ISO 8613-2, spécifie la méthode permettant de déterminer les dimensions des
ment défini dans
objets physiques de base pour les portions de contenu graphique en points ;
- les attributs de présentation et de portion de contenu applicables aux architectures de contenu
graphique en points.
2 Références normatives
Les Normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, consti-
tuent des dispositions valables pour la présente partie de I’ISO 8613. Au moment de la publication, les
éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des
accords fondés sur la présente partie de I’ISO 8613 sont invitées à rechercher la possibilité d’appliquer
les éditions les plus récentes des normes indiquées ci-après. Les membres de la CE1 et de I’ISO possè-
dent le registre des Normes internationales en vigueur à un moment donné.
- Rec. T.4:1984 : Normalisation des télécopieurs du groupe 3 pour la transmission de documents.
- Rec.T.6:1984 : Schémas de codage et fonctions de commande de codage de la télécopie pour les
télécopieurs du groupe 4.
- ISO/IEC 8824:1990 : Spécification des règles de base pour coder la notation de syntaxe abstraite
numéro un (ASN.1).
3 Définitions
Pour les besoins de la présente partie de I’ISO 8613, les définitions données dans I’ISO 8613-1 s’appli-
quent.
4 Principes généraux
4.1 Architectures de contenu
La présente norme définit deux classes d’architectures de contenu graphique en points :
-la classe d’architecture de contenu graphique en points formaté, qui permet au contenu de
document d‘être présenté selon la volonté de l‘expéditeur. Le contenu de forme formatée ne peut
être associé qu’à des composants physiques de base ;
- la classe d‘architecture de contenu graphique en points formaté retraitable, qui permet au contenu
de document d’être traité et présenté selon la volonté de l’expéditeur. Le contenu formaté retraitable
peut être associé à n’importe quel composant de base.
IS0 8613-7 : 1989 (FI
4.1.1 Classe d‘architecture de contenu formaté
Le contenu graphique en points est destiné à être présenté ou restitué par le destinataire conformément
à la volonté de l‘expéditeur. II n’est pas destiné à être reformaté. Cette forme de contenu ne peut être
utilisée que dans les documents de forme formatée.
Pour cette forme de contenu, toutes les informations nécessaires pour le positionnement des éléments
d‘image ont été spécifiées. La méthode de positionnement est définie à l’article 5.
Une caractéristique particulière de cette forme de contenu est que la position du tableau d’éléments
d‘image peut être décalée par rapport à la position de l’objet physique de base. II en résulte la
possibilité que la zone de l‘objet physique de base ne soit pas entièrement utilisée pour le
positionnement des éléments d’image. Une portion du tableau d’éléments d’image peut également être
positionnée de telle manière qu‘elle soit en dehors de l‘objet physique de base. Cette portion n’est pas
restituée, le cas échéant.
4.1.2 Classe d‘architecture de contenu formaté retraitable
Le contenu graphique en points formaté retraitable est destiné à être présenté, reformaté ou restitué
par le destinataire conformément à la volonté de l’expéditeur. Cette forme de contenu peut être utilisée
dans les documents de forme formatée, retraitable et formatée retraitable.
L‘expéditeur peut, lorsqu’il utilise cette forme de contenu, spécifier les conditions précises de la mise en
page et de la restitution du tableau d’éléments d’image. Ou bien, l’expéditeur peut spécifier diverses
contraintes concernant la mise en page désirée et la restitution du tableau d’éléments d’image,
c‘est-à-dire que les conditions précises ne sont pas spécifiées et la présentation est déterminée par le
processus de formatage du contenu exécuté par le destinataire.
Lorsque les conditions précises de mise en page sont spécifiées, la méthode de mise en page de
le document. Autrement, le contenu
contenu de dimension fixe est utilisée pour présenter et reproduire
est formaté et restitué selon la méthode de mise en page de dimension pondérable. Ces méthodes de
mise en page sont définies à l’article IO.
Une caractéristique particulière de ces méthodes de mise en page est que, dans les deux cas, le
il est
contenu est présenté de telle manière que tout l’objet physique de base soit utilisé. En outre,
possible de spécifier qu’une portion du tableau d‘éléments d’image seulement est à présenter.
4.2 Contenu
Le contenu d’un composant de base conforme à une architecture de contenu graphique en points
représente une image graphique mosaïque bidimensionnelle sous la forme d‘un tableau
bidimensionnel rectangulaire de surface élémentaire d’image (pels).
Chaque élément du tableau d’éléments d’image comprend des données qui servent à déterminer
l’image de la surface élémentaire d’image correspondante.
Chaque composant de base ne peut contenir qu’une seule portion de contenu.
Les données qui déterminent l‘image d’un élément d‘image spécifient un ou deux états, appelés «oui))
et «non». L’état oui est utilisé pour identifier la couleur de premier plan, et l’état non pour identifier la
et de l’arrière-plan dans une image n’est pas
couleur d‘arrière-plan. La représentation du premier plan
définie dans la présente norme.
NOTES
1 Pour la reproduction sur papier, la couleur d‘arriere-plan sera normalement la couleur du papier, par exemple, le blanc, et la
couleur de premier plan sera une couleur contrastante, par exemple, le noir.
2 Une future version de I‘ISO 8613 pourra permettre la specification d‘un plus grand nombre d‘informations pour chaque élément
d‘image, permettant ainsi la représentation des images en plusieurs couleurs.
IS0 8613-7 : 1989 (FI
4.3 Attributs de presentation
Les attributs de présentation sont applicables aux composants de base et spécifient les informations
pour la mise en page et la restitution du contenu du composant de base, et ils sont définis à l’article 6.
Ces informations ne peuvent pas être modifiées dans le contenu du composant de base à auquel ils
s’appliquent.
4.4 Attributs de portion de contenu
Les attributs de portion de contenu sont applicables aux portions de contenu et spécifient les
informations relatives à l’identification et au codage du contenu. Ils sont également utilisés pour la mise
en page et la restitution du contenu de la portion de contenu. Les attributs de portion de contenu sont
définis à l’article 7.
4.5 Codage de l’information de contenu
Les méthodes de codage du tableau d’éléments d’image sans une portion de contenu structurée
conformément à l’architecture de contenu graphique en points sont spécifiées à l’article 9.
4.6 Tableau de surfaces élémentaires d’image (pels)
Les surfaces élémentaires d’image d‘un réseau ont un ordre défini. Le tableau est constitué d‘une
séquence ordonnée de rangées de surfaces élémentaires d’image. Chaque rangée du tableau contient
le même nombre de surfaces élémentaires d’image et comporte une séquence ordonnée de surfaces
élémentaires d’image qui représente une ligne de l’image.
5 Principes de positionnement des éléments d‘image
Deux méthodes de positionnement des éléments d’image à l‘intérieur d‘un objet physique de base sont
décrites dans la présente section. L‘une d’elles s‘applique aux portions de contenu qui appartiennent à
l’architecture de contenu de forme formatée. L‘autre s’applique aux portions de contenu qui appartien-
nent à l’architecture de contenu de forme formatée retraitable.
Les principes généraux de positionnement qui s‘appliquent à ces deux méthodes sont décrits en 5.4.1.
Les paragraphes 5.4.2 et 5.4.3 décrivent ensuite les principes spécifiques qui s’appliquent aux formes
formatée et formatée retraitable du contenu.
Un composant logique de base ayant une classe d’architecture de contenu de forme formatée et formatée
retraitable doit subir le processus de formatage de contenu avant d’être positionné et restitué. Le proces-
sus de formatage de contenu (défini à l‘article IO) détermine la dimension du pavé dans lequel la portion de
contenu doit être restituée. Le contenu est ensuite positionné conformément aux règles de Positionnement
de contenu appartenant à la classe d‘architecture de contenu de forme formatée retraitable.
Toutes les parties d’une portion de contenu graphique en points qui dépassent les limites de l’objet
physique de base ne seront pas restituées.
5.1 Concepts de base
5.1.1 Unités de mesure et directions
Pour le contenu graphique en points, l’unité de positionnement des éléments d’image est l‘unité de
mesure pondérée (SMU).
La SMU est dérivée de l’unité de mesure de base (BMU) en multipliant la BMU par un facteur qui est
spécifié par l’attribut ((pondération d’unité)) (défini dans I’ISO 8613-4). La BMU et la SMU sont définies
dans I‘ISO 861 3-2 (respectivement en 3.3.4.1 et 3.3.4.2).
d’une montre par rapport à un sens de référence spécifié (comme illustre à la figure 1).
Sens de reférence
Sens = 270 deg.
I
Figure 1 - Exemple de sens
5.1.2 Systèmes de coordonnées
Deux systèmes de coordonnées rectangulaires sont utilisés dans le positionnement des éléments
a d‘image.
Le premier système est un système de coordonnées sans dimension utilisé pour identifier les éléments
d’image qui constituent un tableau d’éléments d’image découpé (défini en 5.3.1). Dans ce système, la
source du système de coordonnées est positionnée au premier élément d‘image dans le tableau
d’éléments d’image. L‘un des deux axes est dans la direction des éléments d‘image dans chaque
rangée d’élément d‘image. Le second axe est dans la direction des colonnes d’élément d’image. Ce
système utilise des valeurs de nombres entiers sans dimension non négatives et des paires de
coordonnées sont notées en utilisant des lettres majuscules.
Le second système est utilisé pour le positionnement des éléments d’image associés à des objets
physiques de base. Dans ce système, l’un des deux axes est parallèle à l’axe horizontal du système de
coordonnée de pages (défini dans I’ISO 8613-2), et l’autre axe est dans un sens à 270” par rapport à
l’axe horizontal. Ce système utilise des valeurs rationnelles en unités de mesure pondérées (SMU) pour
identifier des points ou spécifier des longueurs à l‘intérieur de l’objet physique de base. Les paires de
coordonnées sont indiquées en lettres minuscules.
5.2 Modèle d‘image d‘éléments d‘image
Chaque élément d‘image est associé à une zone de référence. Le côté de la zone de référence le long de
@
la direction du trajet des éléments d‘image est égal à l’espacement des éléments d‘image, et le côté le
long de la direction des lignes de progression est égal à I’espacement-ligne.
Chaque zone de référence a un point de référence, qui est utilisé pour le positionnement des éléments
d’image. Le point de référence est défini comme étant le point de la zone de référence situé dans la
direction opposée au trajet des éléments d’image et à la progression des lignes. La position d‘un
élément d’image dans un objet physique de base est définie comme étant la position du point de
référence de la zone de référence de cet élément d’image.
NOTE - La position de l‘image de l’élément d‘image par rapport à la zone de référence dépend de la mise en œuvre, mais il
faut que la partie principale de l’image de l’élément d‘image soit positionnée à l‘intérieur de la zone de référence.
5.3 Positionnement des éléments d‘image
En général, lors du positionnement (et, par la suite la restitution) du contenu d’une portion de contenu
par rapport à l‘objet physique de base, une partie seulement du contenu est prise en considération. II
existe deux méthodes pour choisir la partie nécessaire du contenu :
- spécification d‘un tableau d’éléments d‘image découpé ;
- rejet des éléments d’image.
Le tableau d’éléments d’image découpé est un tableau rectangulaire d’éléments d’image défini par
deux paires de coordonnées dans le système de coordonnées sans dimension. Les paires
diagonalement opposées du tableau d’éléments d’image découpé sont identifiées par les paires de
(X1, Y11 et (X2, Y2) oÛ X1 e= X2 et Y1 e= Y2. La figure 2 illustre le découpage d‘une
coordonnées
portion de contenu.
(0,0)-+. O O O O O O O O O O O O
eoooo~ooooooo
Portion de
Tableau
d’éléments
(X 1, Y 1) - Première paire de coordonnées de «découpage»
d’image
(X2, Y2) - Seconde paire de coordonnées de «découpages
découp6
Figure 2 - Exemple de découpage d‘une portion de contenu
5.3.2 Éléments d’image rejetés
Dans la classe d’architecture de contenu graphique en points formaté, le nombre d’éléments d’image à
rejeter au début et à la fin de chaque ligne d‘éléments d‘image peut être spécifié par un attribut de
codage.
5.4 Positionnement des éléments d‘image dans un objet physique de base
5.4.1 Paramètres de positionnement
Le positionnement des éiéments d’image à l’intérieur d‘un objet physique de base est déterminé par les
paramètres suivants (illustrés à la figure 3) :
e
- point initial ;
- trajet-éléments d’image ;
- prog ression-lig nes ;
- espacement des éléments d’image ;
- espacement-ligne.
Les valeurs de ces paramètres restent constantes à l’intérieur du contenu lié à un objet physique de
base particulier.
L’utilisation générale de ces paramètres lors du positionnement des éléments d‘image est décrite
ci-dessous et illustrée à la figure 3. L’applicabilité particulière de ces paramètres au contenu de forme
formatée et formatée retraitable est décrite en 5.4.2 et 5.4.3 respectivement.
IS0 8613-7 : 1989 (FI
Point de rbférence de
Axe horizontal
$l'objet physique de base
Trajet - éléments d'image
initial
,- Point de référence d'un élément d'image
<._.<>.,.,. .
Espacement - ligne
vert ical
Axe I
II
Espacement des
éléments d'image
Coordonnée verticale d'un point initial
v
h Coordonnée horizontale d'un point initial
Zone de référence d'un élement d'image
Figure 3 - Positionnement des éléments d'image (peis) d'un tableau d'éléments d'image
découpé à l'intérieur d'un objet physique de base
L int initial est le point par rapport auquel tous les éléments d'image sont positionnés à l'intérieur
d'un objet physique de base.
La valeur du point initial correspond à deux coordonnées (x, y)' où x et y représentent les distances horizontale
et verticale respectivement entre le point initial et le point de référence de l'objet physique de base.
Le trajet-éléments d'image est le sens de progression des éléments d'image successifs sur une ligne
et il est exprimé par rapport à l'axe horizontal du système de coordonnées de la page (défini dans
I'ISO 8613-2).
La progression-lignes est le sens de progression des lignes successives par rapport au trajet des
éléments d'image.
Les lignes d'éléments d'image sont positionnées de façon que le premier élément d'image de chaque
ligne coïncide avec une ligne imaginaire passant par le point initial dans le sens de progression-lignes.
L'espacement des éléments d'image est la distance entre deux éléments d'image adjacents le long
d'une ligne, dans le sens du trajet des éléments d'image.
L'espacement-ligne est la distance entre deux lignes adjacentes d'éléments d'image.
L'espacement-ligne peut être inférieure, supérieure ou égale à l'espacement des éléments d'image.
Le rapport d'espacement (spacing ratio) est le rapport entre I'espacement-ligne et l'espacement des
éléments d'image.
Le rapport d'aspect (aspect ratio) d'un tableau d'éléments d'image découpé (pels) qui a été positionné
dans un objet physique de base est défini comme étant le rapport entre la dimension du tableau
d'éléments d'image dans le sens du trajet des éléments d'image et la dimension dans le sens de la
progression des lignes.
Le premier tableau d'éléments d'image découpé est positionné au point initial.
Chaque élément d'image de la première ligne est positionné le long d'une ligne passant par le point
initial dans le sens du trajet des éléments d'image.
Le premier élément d'image de chaque ligne est positionné le long d'une ligne passant par le point
initial dans le sens de la progression des lignes.
IS0 8613-7 : 1989 (FI
5.4.2 Règles de positionnement pour le contenu de forme formatée
Pour cette forme de contenu, les paramètres de positionnement sont explicitement spécifiés par les
attributs de présentation applicables (voir l'article 6).
Il n'est pas possible de définir un tableau d'éléments d'image découpé en utilisant cette forme de contenu.
Toutefois, un attribut de codage peut être utilisé pour indiquer qu'un nombre spécifié d'éléments d'image
doit être rejeté au début et à la fin de chaque ligne de la portion de contenu. Dans ce cas, seuls les éléments
d'images restant dans la portion de contenu sont pris en considération pour leur positionnement.
L'espacement-ligne et l'espacement des éléments d'image sont tous les deux spécifiés par le même
attribut de présentation, et ils prennent la même valeur à partir de l'ensemble limité de valeurs
spécifiées en 6.2.2.
Le point initial peut être positionné n'importe où à l'intérieur ou à l'extérieur de l'objet physique de
base. Sa position par défaut (voir 6.2.1) est le coin de l'objet physique de base dans le sens contraire au
trajet des éléments d'image et à la progression des lignes.
Tous les éléments d'image à l'intérieur d'une portion de contenu doivent être pris en considération
pour leur positionnement (à l'exception des éléments d'image qui ont été rejetés). Toutefois, les
éléments d'image qui seraient positionnés à l'extérieur de l'objet physique de base ne sont pas à
restituer par le processus de restitution.
5.4.3 Règles de positionnement pour le contenu de forme formatée retraitable
Pour cette forme de contenu, les paramètres de positionnement sont déterminés à partir des
informations spécifiées dans les attributs de présentation et de codage, et à partir des dimensions de
l'objet physique de base.
Le tableau d'éléments d'image découpé est spécifié par un attribut de présentation, qui choisit la
portion de la portion de contenu qui doit être positionnée.
Le trajet des éléments d'image et la progression des lignes sont explicitement spécifiés par des attributs
à partir du trajet des éléments d'image et de la
de présentation distincts. Le point initial est déterminé
de l'objet physique de base
progression des lignes spécifiés, de telle sorte qu'il soit situé dans le coin
à la progression des lignes (voir 6.2.1 ; d'autres
dans le sens opposé au trajet des éléments d'image et
valeurs pour le point initial ne peuvent pas être spécifiées.
L'espacement des éléments d'image est fixé de telle sorte qu'il soit égal aux dimensions de l'objet
physique de base dans le sens du trajet des éléments d'image divisé par le nombre d'éléments d'image
par ligne dans le réseau d'éléments d'image délimité. De même, I'espacement-ligne est fixé de telle
sorte qu'il soit égal aux dimensions de l'objet physique de base dans le sens de la progression des
lignes divisé par le nombre de lignes dans le tableau d'éléments d'image découpé.
Ainsi, le tableau d'éléments d'image découpé est positionné à l'intérieur de l'objet physique de base, de
telle sorte que les zones de référence de tous les éléments d'image remplissent complètement l'objet
physique de base. Aucun des éléments d'image dans le tableau d'éléments d'image découpé ne peut
être positionné à l'extérieur de l'objet physique de base.
6 Définition des attributs de présentation de contenu graphique en points
Les attributs de présentation spécifient les conditions initiales relatives à la mise en page et à la restitu-
tion du contenu d'un composant de base. Ils peuvent être spécifiés pour les composants logiques de
base et les composants physiques ainsi que pour les styles de présentation.
II existe trois catégories d'attributs de présentation graphique en points :
- les attributs de présentation logiques qui entrent en vigueur lors du processus de formatage du
contenu, mais sont négligés lors du processus de restitution du contenu ;
- les attributs de disposition de présentation qui entrent en vigueur lors de processus de restitution
du contenu. Leurs valeurs sont générées soit par le processus de formatage du contenu soit par un
processus qui crée ou édite le contenu ;
- les attributs de présentation communs qui entrent en vigueur lors de i'un ou des deux processus
de formatage de contenu et processus de restitution.
IS0 8613-7 : 1989 IF)
Ces attributs sont énumérés au tableau 1.
Pour chaque attribut de présentation, une valeur par défaut est définie. Cette valeur est utilisée dans le
mécanisme de fixation des valeurs par défaut, défini dans I’ISO 8613-2.
La présente section définit également les valeurs des attributs d’architecture de contenu spécifiques aux
architectures de contenu graphique en points. Ces attributs sont définis dans I‘ISO 8613-2.
Tableau 1 - Attributs de présentation graphique en points
I I I
Attributs communs Attributs de présentation Attributs logiques
Espacement des éléments d’image
Trajet-éléments d‘images Densité des éléments d’image en transmission
Progression-lignes Décalage initial Rapport d’espacement
Découpage Dimensions de l’image
6.1 Attributs de présentation communs
6.1.1 Découpage (clipping)
CATÉGORIE : Commune
Classe d’architecture de contenu formaté retraitable
APPLICAB I LITÉ :
Première paire de coordonnées : Coordonnée X,
STRUCTURE :
Coordonnée Y
Coordonnée X,
Seconde paire de coordonnées :
Coordonnée Y
Première paire de coordonnées : nombre entier,
VALEURS ADMISSIBLES :
non négatif,
nombre entier,
non négatif
nombre entier,
Seconde paire de coordonnées :
non négatif,
nombre entier,
non négatif
VALEURS PAR DÉFAUT : Première coordonnée : (0,O)
(N-1, L-1) où :
Seconde coordonnée :
N est le nombre d’éléments d’image
par ligne
L est le nombre de lignes
DÉFINITION :
Cet attribut détermine la sous-région du tableau d‘éléments d’image, décrite par la portion de contenu,
qui doit être prise en considération par le processus de formatage du contenu et le processus de
restitution du contenu.
Cet attribut se compose de deux paires de coordonnées. La première paire spécifie le premier élément
d’image qui fait partie du tableau choisi. La seconde paire spécifie le dernier élément d‘image qui fait
partie du tableau choisi.
Chaque coordonnée de la première paire doit être inférieure ou égale à la coordonnée correspondante
de la seconde paire.
IS0 8613-7 : 1989 (F)
6.1.2 Progression-lignes
CATÉGORIE : Commune
APPLICABILITÉ : Classes d'architecture de contenu formaté et formaté retraitable
VALEURS ADMISSIBLES : 90"' 270"
VALEUR PAR DÉFAUT : 90"
DÉFIN ITION :
Cet attribut spécifie la direction de la progression des lignes successives, par rapport au trajet des
éléments d'image.
6.1.3 Trajet-éléments d'image
CATÉGORIE :
Co m m u ne
APPLICABILITÉ :
Classes d'architecture de contenu formaté et formaté retraitable
VALEURS ADMISSIBLES : O", go", 180°, 270"
VALEUR PAR DÉFAUT : O"
DÉFINITION :
Cet attribut spécifie le sens de progression des éléments d'image successifs le long d'une ligne, par
rapport à l'axe horizontal de l'objet physique de base.
6.2 Attributs physiques de présentation
6.2.1 Décalage initial (initial offset)
CATÉG ORIE : Présentation
APPLICABILITÉ : Classe d'architecture de contenu formaté
STRUCTURE : Deux paramètres : coordonnée horizontale, coordonnée verticale
VALEURS ADMISSIBLES :
Coordonnée horizontale : tout nombre entier
Coordonnée verticale : tout nombre entier
VALEURS PAR DÉFAUT : La valeur par défaut de cet attribut dépend du trajet des éléments
d'images et de la progression des lignes définis dans le tableau 2.
DÉFINITION :
Cet attribut spécifie la position du point initial par rapport à l'objet physique de base.
Les paramètres «coordonnée horizontale» et ((coordonnée verticale» spécifient les coordonnées
horizontale et verticale, en SMU, du point initial par rapport au point de référence de l'objet physique
ou négative ; si l'une ou les deux
de base. La valeur de chaque coordonnée peut être positive, nulle
coordonnées sont négatives, le point initial sera alors à l'extérieur de l'objet physique de base.
NOTE - La possibilité de spécifier des valeurs de coordonnées négatives pour le point initial est destinée exclusivement a être
utilisée avec les architectures de contenu fondées sur la Recommandation T.73, comme RF-1 (voir l'annexe Bi, qui ne
prévoient aucun autre mécanisme de délimitation.
IS0 8613-7 : 1989 (FI
Tableau 2 - Valeurs par défaut de l'attribut de présentation «décalage initial»
(position du point initial)
Trajet des éléments
Coordonnée horizontale
Progression des lignes Coordonnée verticale
d'image
(SHU)
(degrés (SMU)
(degrés)
O O
O 270
O BDV
BDH O
O
90 O
BDV
BDH
180 270
O
90 BDH
O BDV
90 270
BDH BDV
NOTE - La notation utilisée dans ce tableau est :
BDV = Dimension verticale du pave.
BDH = Dimension horizontale du pave.
6.2.2 Densité de transmission des éléments d'image (pel transmission density)
CATÉGORIE : Présentation
Classe d'architecture de contenu formate
APPLICABILITÉ :
1, 2, 3, 4, 5, 6 BMU
VALEURS ADMISSIBLES :
6 BMU
VALEUR PAR DÉFAUT :
DÉFINITION :
Cet attribut spécifie une valeur unique pour l'espacement des éléments d'image et I'espacement-ligne.
NOTE - La correspondance entre l'espacement des elements d'image, I'espacement-ligne et la resolution est :
Espacement des Résolution en
éléments d'image et nombre d'éléments
espacement-ligne d'image par
en BMU 1 200 BMU
__
6 2 O0
5 240
6.3.1 Dimensions des images (image dimensions)
c ATÉG OR IE : Logique
Classe d'architecture de contenu formaté retraitable
APPLICABILITÉ :
Un des quatre paramètres :
STRUCTURE :
a) ((largeur contrôlée)) (((width controlled))) avec des sous-paramètres :
((largeur minimale)) (((minimum width)))
(( I a rg e u r pré fé rée )) ( (( prefer red width ))
b) ((hauteur c
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
