INTERNATIONAL ISO
STANDARD 8528-6
Second edition
2005-06-01
Reciprocating internal combustion
engine driven alternating current
generating sets —
Part 6:
Test methods
Groupes électrogènes à courant alternatif entraînés par moteurs
alternatifs à combustion interne —
Partie 6: Méthodes d'essai
Reference number
©
ISO 2005
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2005 – All rights reserved
Contents Page
Foreword. iv
1 Scope. 1
2 Normative references . 1
3 Other regulations and additional requirements. 2
4 General test requirements. 2
5 ISO standard functional test . 2
5.1 General. 2
5.2 General inspection. 3
5.3 Measurements . 3
5.4 Measurement equipment accuracy . 3
5.5 ISO standard functional test report. 4
6 Acceptance test. 5
6.1 General. 5
6.2 Contractual arrangements . 5
6.3 Responsibility. 5
6.4 Preparation . 6
6.5 Further details . 6
6.6 Extent of acceptance test. 7
6.7 Accuracy of measurement equipment and acceptance test procedure . 9
6.8 Acceptance test report . 11

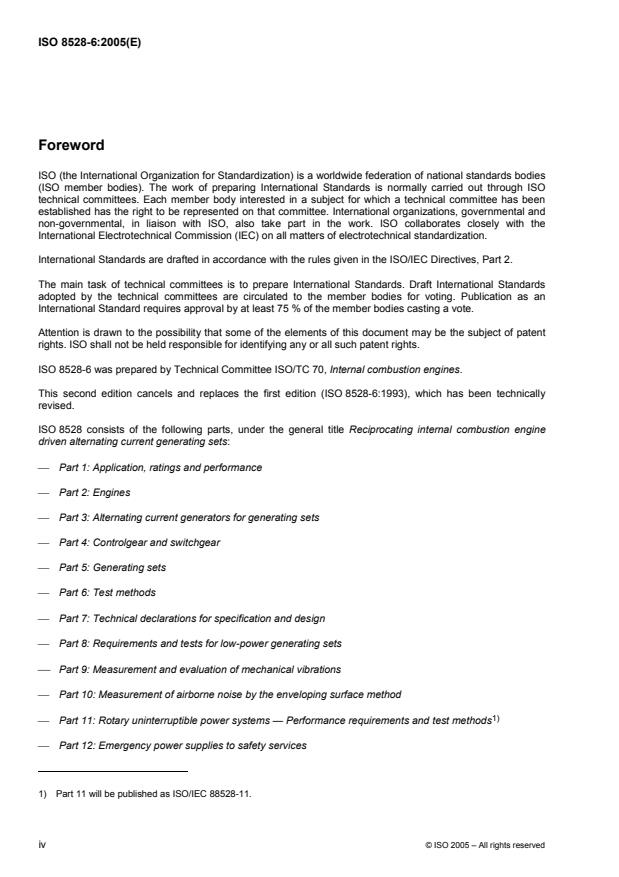

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 8528-6 was prepared by Technical Committee ISO/TC 70, Internal combustion engines.
This second edition cancels and replaces the first edition (ISO 8528-6:1993), which has been technically
revised.
ISO 8528 consists of the following parts, under the general title Reciprocating internal combustion engine
driven alternating current generating sets:
Part 1: Application, ratings and performance
Part 2: Engines
Part 3: Alternating current generators for generating sets
Part 4: Controlgear and switchgear
Part 5: Generating sets
Part 6: Test methods
Part 7: Technical declarations for specification and design
Part 8: Requirements and tests for low-power generating sets
Part 9: Measurement and evaluation of mechanical vibrations
Part 10: Measurement of airborne noise by the enveloping surface method
1)
Part 11: Rotary uninterruptible power systems — Performance requirements and test methods
Part 12: Emergency power supplies to safety services
1) Part 11 will be published as ISO/IEC 88528-11.
iv © ISO 2005 – All rights reserved
INTERNATIONAL STANDARD ISO 8528-6:2005(E)
Reciprocating internal combustion engine driven alternating
current generating sets —
Part 6:
Test methods
1 Scope
This part of ISO 8528 specifies the test methods to be used for characterizing an entire generating set. It
applies to alternating current (a.c.) generating sets driven by reciprocating internal combustion (RIC) engines
for land and marine use, excluding generating sets used on aircraft or to propel land vehicles and locomotives.
For some specific applications (e.g. essential hospital supplies, high-rise buildings) supplementary
requirements may be necessary. The provisions of this part of ISO 8528 are intended as a basis for
establishing any supplementary requirements.
For a.c. generating sets driven by other reciprocating type prime movers (e.g. steam engines), this part of
ISO 8528 is intended as a basis for establishing these requirements.
NOTE Existing test methods for the engine (ISO 3046-1 and ISO 3046-3) and generator (IEC 60034-2) are
applicable for those components. The generating set manufacturer is responsible for specifying these characteristics and
the tests to be performed to verify them.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3046-1, Reciprocal internal combustion engines — Performance — Part 1: Declarations of power, fuel
and lubricating oil consumptions, and test methods — Additional requirements for engines for general use
ISO 3046-3, Reciprocating internal combustion engines — Performance — Part 3: Test measurements
2)
ISO 8528-1 , Reciprocating internal combustion engine driven alternating current generating sets — Part 1:
Application, ratings and performance
2)
ISO 8528-5 , Reciprocating internal combustion engine driven alternating current generating sets — Part 5:
Generating sets
IEC 60034-2, Rotating electrical machines — Part 2: Methods for determining losses and efficiency of rotating
electrical machinery from tests (excluding machines for traction vehicles)
IEC 60034-5, Rotating electrical machines — Part 5: Classification of degrees of protection provided by
enclosures for rotating machines
IEC 60947-1, Low-voltage switchgear and control gear — Part 1: General rules
2) ISO 8528-1 and ISO 8528-5 are under revision.
3 Other regulations and additional requirements
For a.c. generating sets used on board ships and offshore installations which have to comply with rules of a
classification society, the additional requirements of the classification society shall be observed. The
classification society name shall be stated by the customer prior to placing the order.
For a.c. generating sets operating in non-classified equipment, any additional requirements are subject to
agreement between the manufacturer and customer.
If special requirements from regulations of any other authority (e.g. inspecting and/or legislative authorities)
have to be met, the authority name shall be stated by the customer prior to placing the order.
Any additional requirements shall be subject to agreement between the manufacturer and customer.
4 General test requirements
Generating sets shall be tested in accordance with either the ISO standard functional test (see Clause 5) or
the ISO standard acceptance test (see Clause 6).
Subject to agreement between the generating set manufacturer and customer, any or all of the functional tests
may be combined with the acceptance test.
The acceptance test shall be carried out at the manufacturer’s works and/or installation site. The type of test
to be performed shall be agreed in writing between the manufacturer and customer.
Detailed requirements for the generating set acceptance tests depend on the following principal areas:
a) its application;
b) its power output;
c) the extent of supply;
d) its use;
e) its performance class according to ISO 8528-1 and ISO 8528-5.
As a minimum, the generating set manufacturer test shall perform the ISO standard functional test in
accordance with the correct rating and performance class of the generating set. A test report shall be
prepared in accordance with the requirements of 5.5.
The ISO standard functional test procedure is intended for use with the generating set installed on the
manufacturer’s test bed. Subject to agreement between the manufacturer and customer, the functional and/or
acceptance test may be performed at the customer’s site or at a third party location.
5 ISO standard functional test
5.1 General
This functional test shall be performed on the generating set with it at the manufacturer’s works under test-bed
conditions. The rated power factor load is normally used for testing, with due regard paid to the rated active
power and associated generator efficiency. Optionally, if this is not possible because of the test equipment
used, this test may be performed at a power factor of unity. This shall be by agreement between the
manufacturer and customer.
2 © ISO 2005 – All rights reserved
5.2 General inspection
A general inspection in order to establish compliance with specifications in accordance with the generator set
manufacturer’s instructions shall be carried out which shall cover (as a minimum):
a) completeness of the item supplied and to be tested;
b) alignment;
c) functional operations of the auxiliary equipment supplied (by agreement);
d) tightness of pipework joints and components;
e) degree of protection as described in IEC 60034-5 and IEC 60947-1;
f) operating and monitoring functions.
NOTE When measuring non-precision parts, such as a fan guard, a statistical approach to protection prediction is
acceptable.
5.3 Measurements
The test shall be performed on generating sets that have reached their nominal operating temperature. The
time required to warm up the generating set will vary. It is the responsibility of the test engineer to ensure that
the set has run for an adequate time in order to stabilize temperatures.
The following data shall be recorded (as a minimum):
a) ambient temperature, humidity and barometric pressure;
b) generating set voltage, current and frequency at rated output;
c) generating set voltage, frequency and current while loading and unloading to assess transient behaviour;
d) the proper functioning of any monitoring and control equipment.
5.4 Measurement equipment accuracy
The minimum accuracy of the instrumentation used in the test shall be as shown in Table 1.
Measuring transformers and transducers should be of a corresponding accuracy class.
Table 1 — ISO standard acceptance test —
Measurement equipment accuracy
Parameter Unit Accuracy (%)
Current A 1,5
Voltage V 1,5
Real power W 1,5
Reactive power kV·A 1,5
Power factor — 3,0
Frequency Hz 0,5
5.5 ISO standard functional test report
The ISO standard functional test report shall include the following information (as a minimum):
a) the generating set performance class in accordance with the requirements of ISO 8528-1;
b) the customer and order number (if known);
c) the manufacturer;
d) the engine, generator, controlgear and switchgear serial numbers;
e) technical data, both declared (rated) and measured, as follows:
1) power;
2) voltage;
3) frequency;
4) current;
5) power factor;
6) speed;
7) circuit diagram number;
8) type of cooling system.
f) enclosure protection;
g) test site ambient conditions:
1) altitude;
2) barometric pressure;
3) temperature;
4) relative humidity;
5) inlet air temperature;
6) inlet coolant temperature.
h) fuel type (specification number):
1) density;
2) calorific value (lower calorific value).
i) lubricating oil type (specification number).
4 © ISO 2005 – All rights reserved
6 Acceptance test
6.1 General
ISO 8528-1 to ISO 8528-5 specify requirements for various generating set applications. The manufacturer
shall certify that the generating set complies with the requirements given in ISO 8528-2 to ISO 8528-5, unless
compliance is established by using the acceptance test in accordance with this part of ISO 8528. In particular,
this applies to claiming compliance with the contractually agreed performance classes defined in ISO 8528-1
and ISO 8528
...
NORME ISO
INTERNATIONALE 8528-6
Deuxième édition
2005-06-01
Groupes électrogènes à courant alternatif
entraînés par moteurs alternatifs à
combustion interne —
Partie 6:
Méthodes d'essai
Reciprocating internal combustion engine driven alternating current
generating sets —
Part 6: Test methods
Numéro de référence
©
ISO 2005
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2005 – Tous droits réservés
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Autres règlements et exigences supplémentaires. 2
4 Exigences générales d’essai . 2
5 Essai fonctionnel normalisé ISO. 3
5.1 Généralités . 3
5.2 Vérification générale. 3
5.3 Mesurages . 3
5.4 Exactitude des équipements de mesure .3
5.5 Rapport d’essai fonctionnel normalisé ISO .4
6 Essai de réception . 5
6.1 Généralités . 5
6.2 Dispositions contractuelles. 5
6.3 Responsabilité . 6
6.4 Préparation . 6
6.5 Autres dispositions . 6
6.6 Étendue de l’essai de réception. 7
6.7 Exactitude de l’équipement de mesure et mode opératoire de l’essai de réception. 9
6.8 Rapport d'essai de réception. 11

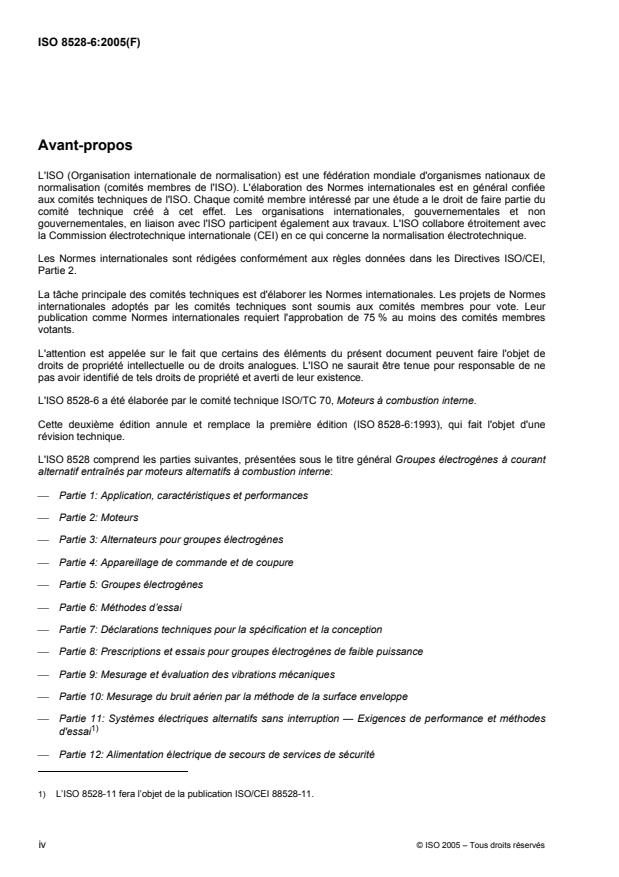

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 8528-6 a été élaborée par le comité technique ISO/TC 70, Moteurs à combustion interne.
Cette deuxième édition annule et remplace la première édition (ISO 8528-6:1993), qui fait l'objet d'une
révision technique.
L'ISO 8528 comprend les parties suivantes, présentées sous le titre général Groupes électrogènes à courant
alternatif entraînés par moteurs alternatifs à combustion interne:
Partie 1: Application, caractéristiques et performances
Partie 2: Moteurs
Partie 3: Alternateurs pour groupes électrogènes
Partie 4: Appareillage de commande et de coupure
Partie 5: Groupes électrogènes
Partie 6: Méthodes d’essai
Partie 7: Déclarations techniques pour la spécification et la conception
Partie 8: Prescriptions et essais pour groupes électrogènes de faible puissance
Partie 9: Mesurage et évaluation des vibrations mécaniques
Partie 10: Mesurage du bruit aérien par la méthode de la surface enveloppe
Partie 11: Systèmes électriques alternatifs sans interruption — Exigences de performance et méthodes
1)
d'essai
Partie 12: Alimentation électrique de secours de services de sécurité
1) L’ISO 8528-11 fera l’objet de la publication ISO/CEI 88528-11.
iv © ISO 2005 – Tous droits réservés
NORME INTERNATIONALE ISO 8528-6:2005(F)
Groupes électrogènes à courant alternatif entraînés par
moteurs alternatifs à combustion interne —
Partie 6:
Méthodes d’essai
1 Domaine d'application
La présente partie de l’ISO 8528 spécifie les méthodes d’essai relatives aux caractéristiques d’un groupe
électrogène complet. Elle est applicable aux groupes électrogènes à courant alternatif, entraînés par moteurs
alternatifs à combustion interne, utilisés pour des applications terrestres et marines, à l’exclusion des groupes
électrogènes utilisés à bord des aéronefs ou pour la propulsion de véhicules terrestres et de locomotives.
Pour des applications particulières (par exemple alimentation principale d’hôpitaux, d’immeubles de grande
hauteur), des exigences supplémentaires peuvent être nécessaires. Il convient alors de prendre les
dispositions de la présente partie de l’ISO 8528 comme base pour établir des exigences supplémentaires.
Pour les autres machines d’entraînement de type alternatif (par exemple les moteurs à vapeur), il convient de
prendre les dispositions de la présente partie de l’ISO 8528 comme base pour établir ces exigences.
NOTE Les méthodes d’essai existantes pour les moteurs (ISO 3046-1 et ISO 3046-3) et pour les génératrices
(CEI 60034-2) sont utilisées pour les composants. C’est au constructeur du groupe électrogène qu’il appartient de
spécifier les caractéristiques et les essais à effectuer pour les contrôler.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 3046-1, Moteurs alternatifs à combustion interne — Performances — Partie 1: Déclaration de la
puissance et de la consommation de carburant et d'huile de lubrification, et méthodes d'essai — Exigences
supplémentaires pour les moteurs d'usage général
ISO 3046-3, Moteurs alternatifs à combustion interne — Performances — Partie 3: Mesures pour les essais
2)
ISO 8528-1 , Groupes électrogènes à courant alternatif entraînés par moteurs alternatifs à combustion
interne — Partie 1: Application, caractéristiques et performances
2)
ISO 8528-5 , Groupes électrogènes à courant alternatif entraînés par moteurs alternatifs à combustion
interne — Partie 5: Groupes électrogènes
CEI 60034-2, Machines électriques tournantes — Partie 2: Méthodes pour la détermination des pertes et du
rendement des machines électriques tournantes à partir d'essais (à l'exclusion des machines pour véhicules
de traction)
2) L'ISO 8528-1 et l'ISO 8528-5 sont en cours de révision.
CEI 60034-5, Machines électriques tournantes — Partie 5: Degrés de protection procurés par la conception
intégrale des machines électriques tournantes (code IP) — Classification
CEI 60947-1, Appareillage à basse tension — Partie 1: Règles générales
3 Autres règlements et exigences supplémentaires
Pour les groupes électrogènes à courant alternatif utilisés à bord des navires et des installations au large qui
doivent satisfaire aux règles d’une société de classification, les exigences supplémentaires de la société de
classification doivent être satisfaites. Le nom de la société de classification doit être déclaré par le client avant
la passation de la commande.
Pour les groupes électrogènes à courant alternatif fonctionnant sur des équipements non classés, toute
exigence supplémentaire doit faire l’objet d’un accord entre le constructeur et le client.
Lorsque des exigences particulières émanant de toute autre autorité de réglementation (par exemple
d’organismes d'essai et/ou d’agences gouvernementales) doivent être satisfaites, le nom de l’autorité
correspondante doit être déclaré par le client avant la passation de la commande.
Toute exigence supplémentaire doit faire l’objet d’un accord entre le constructeur et le client.
4 Exigences générales d’essai
Les groupes électrogènes doivent être soumis à essai soit par un essai fonctionnel normalisé ISO (voir
Article 5), soit par un essai de réception normalisé ISO (voir Article 6).
L’essai fonctionnel dans sa totalité ou une partie de celui-ci peut être combiné avec l’essai de réception, par
accord entre le constructeur du groupe électrogène et le client.
L’essai de réception doit être effectué dans les ateliers du constructeur et/ou sur le site d’installation. Le type
d’essai à réaliser doit faire l’objet d’un accord écrit entre le constructeur et le client.
Les exigences détaillées à satisfaire lors des essais de réception du groupe électrogène dépendent des
points principaux suivants:
a) de l’application;
b) de la puissance fournie;
c) de l’étendue de la fourniture;
d) de l’utilisation;
e) de la classe de performance conformément à l’ISO 8528-1 et à l’ISO 8528-5.
L’essai minimal qui doit être effectué par le constructeur du groupe électrogène est un essai fonctionnel
normalisé ISO, conformément aux caractéristiques nominales et à la classe de performance appropriées du
groupe électrogène. Un rapport d’essai doit être établi conformément aux exigences de 5.5.
L'essai fonctionnel normal ISO est prévu pour être utilisé sur le banc d’essai du constructeur du groupe
électrogène. L'essai fonctionnel et/ou l'essai de réception peuvent être réalisés sur site chez le client ou sur
banc d’essai d’une tierce partie, après accord entre le constructeur et le client.
2 © ISO 2005 – Tous droits réservés
5 Essai fonctionnel normalisé ISO
5.1 Généralités
L’essai fonctionnel doit être réalisé chez le constructeur dans les conditions du banc d’essai. Normalement,
en tenant compte de la puissance active assignée et du rendement de la génératrice, une charge au facteur
de puissance assignée est utilisée pour les essais. En variante, lorsque l’équipement d’essai ne le permet pas,
cet essai peut être réalisé avec un facteur de puissance unitaire. Cela doit faire l’objet d’un accord entre le
constructeur et le client.
5.2 Vérification générale
Une vérification générale de conformité avec les spécifications des instructions du constructeur du groupe
électrogène doit être réalisée et comporter la vérification (au minimum):
a) de la totalité de la fourniture à soumettre à essai;
b) de l’alignement;
c) du fonctionnement des auxiliaires fournis (selon accord);
d) de l’étanchéité des joints et du serrage des composants;
e) du degré de protection, conformément à la CEI 60034-5 et à la CEI 60947-1;
f) des paramètres de fonctionnement et de surveillance.
NOTE Pour la vérification des pièces de précision grossière, telles qu'un protecteur de ventilateur, une vérification
statistique du dimensionnement des ouvertures est admise.
5.3 Mesurages
Les essais doivent être effectués sur les groupes électrogènes préalablement mis en température. Le temps
nécessaire à la mise en température d’un groupe électrogène varie. Il appartient au conducteur de l’essai
d’assurer un délai suffisant pour la stabilisation des températures.
Les données suivantes doivent être enregistrées (au minimum):
a) température ambiante, humidité et pression atmosphérique;
b) tension, intensité et fréquence à la puissance assignée;
c) valeurs de la tension, de la fréquence et de l’intensité pendant la prise de charge et le délestage pour
évaluer les comportements en régime transitoire;
d) bon fonctionnement des dispositifs de commande et de surveillance.
5.4 Exactitude des équipements de mesure
L’exactitude minimale requise pour les instruments de mesure des paramètres doit correspondre aux données
du Tableau 1.
Il convient que les transducteurs et les transformateurs de mesure appartiennent aux classes d’exactitude
correspondantes.
Tableau 1 — Essai de réception normalisé ISO —
Exactitude des équipements de mesure
Paramètre Unité Exactitude
(%)
Intensité A 1,5
Tension V 1,5
Puissance active W 1,5
Puissance réactive kV·A 1,5
Facteur de puissance — 3,0
Fréquence Hz 0,5
5.5 Rapport d’essai fonctionnel normalisé ISO
Le rapport d’essai fonctionnel normalisé ISO doit contenir les données suivantes (au minimum):
a) classe de performance du groupe électrogène, conformément aux exigences de l’ISO 8528-1;
b) client et numéro de commande (si connu);
c) constructeur;
d) numéro de série du moteur, de la génératrice et de l’appareillage de commande et de coupure;
e) caractéristiques techniques déclarées (assignées) et mesurées:
1) puissance;
2) tension;
3) fréquence;
4) intensité;
5) facteur de puissance;
6) vitesse;
7) numéro du schéma du circuit;
8) type de système de refroidissement;
f) enceinte de protection;
g) conditions ambiantes du site d’essai:
1) altitude;
2) pression barométrique;
3) température;
4) humidité relative;
4 © ISO 2005 – Tous droits réservés
5) température de l’air d’admission;
6) température du fluide de refroidissement à l’entrée;
h) type de carburant (numéro de spécification):
1) densité;
2) pouvoir calorifique (pouvoir calorifique inférieur);
i) type d’huile de lubrification (numéro de spécification).
6 Essai de réception
6.1 Généralités
L’ISO 8528-1 à l’ISO 8528-5 spécifient les exigences pour les différentes applications des groupes électrogènes.
Le constructeur doit assurer la conformité du groupe électrogène aux exigences de l’ISO 8528-1 à
l’ISO 8528-5 sauf si celle-ci est vérifiée lors des essais de réception, conformément à la présente p
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
