INTERNATIONAL STANDARD
INTERNATIONAL ORGANIZ4TION FOR STANOARDIZATION MEEAYHAPOnHAR OPrAHW3AUAR II0 fXAHAAPTA3AUAH *ORGANISATION INTERNATIONALE DE NORMALISATION
Microcopying - IS0 Test chart No. 2 - Description and use
il)
in photographic documentary reproduction
Microcopie - Mire IS0 no 2 - Description et utilisation dans la reproduction photographique des documents
First edition - 1976-09-01
w
-
UDC 778.14 : 002 Ref. No. IS0 3334-1976 (E)
(D
I-
:
IS0 characters, tests, determination, legibility, resolution, dimensional tolerances.
Descriptors : reproduction, microcopies, mires,
i
Pl
Pl
a
Price based on 4 pages
---------------------- Page: 1 ----------------------
FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
International Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the IS0 Council.
International Standard IS0 3334 was drawn up by Technical Committee
ISO/TC 46, Documentation, and was circulated to the Member Bodies in
March 1974.
It has been approved by the Member Bodies of the following countries :
Australia
Iran Spain
Belgium
Israel Switzerland
Canada
Italy Thailand
Egypt, Arab Rep. of Netherlands
Turkey
Finland Poland United Kingdom
France Portugal U.S.A.
Germany Romania U .S.S. R.
Hungary
South Africa, Rep. of Yugoslavia
The Member Body of the following country expressed disapproval of the document
on technical grounds :
Czechoslovakia
0 International Organization for Standardization, 1976
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 3334-1976 (E)
Microcopying - IS0 Test chart No. 2 - Description and use
in photographic documentary reproduct ion
O INTRODUCTION 2 REFERENCES
Microcopying systems vary in their ability to record fine IS0 3, Preferred numbers - Series of preferred numbers.
detail such as small alphanumeric characters or closely
IS0 . . ., Diffuse reflection density. )
spaced pencil lines on a drawing.
The method specified in this International Standard
involves the measurement of the minimum size of detail
3 DESCRIPTION OF THE TEST CHART
which is visually recognizable on the microfilm and
therefore can be applied to define and control this aspect
3.1 Test pattern
of image quality.
The test pattern shall consist of a numbered group of two
Since microrecording systems may be operated close to sets of five parallel lines at right angles as shown in
figure 1. The reflection density of the lines shall be not
limits of legibility, resolution testing provides a safeguard
against the loss of information, although other factors also less than 1.60, and the reflection density of the spaces not
contribute to the overall quality of the film image. more than 0,02 when measured relative to the white of the
paper on which the chart is printed. The reflection density
This International Standard is based 0n.a widely used of the white printing paper shall be not more than 0,08
method employing the U.S.A. National Bureau of when measured relative to a near perfect white reflector,
Standards Microcopy Resolution Test Chart. This method
such as barium sulphate, as specified in IS0 . . .
has found wide acceptance by users of microcopying
techniques and the arrangement of test patterns is identical
3.2 Arrangement of test patterns
with the NBS 1963-A Chart. It is intended for use with
International Standards concerned with microcopying. 3.2.1 The test chart shall consist of an arrangement of test
patterns of increasing spatial frequency as detailed in the
table. A convenient arrangement is shown in figure 2. The
test patterns are designated by a number indicating the
1 SCOPE AND FIELD OF APPLICATION
spatial frequency in line pairs per millimetre; for example,
This International Standard specifies a method of
the 2,O pattern has lines 0,25 mm in width, with one line
determining the resolving power of a given camera, film and
and one space constituting one line pair of 0,5 mm width.
development combination used in a microcopying system
That pattern has a spatial frequency of 2 line pairs per
or the resolution achièved in microcopies the
...

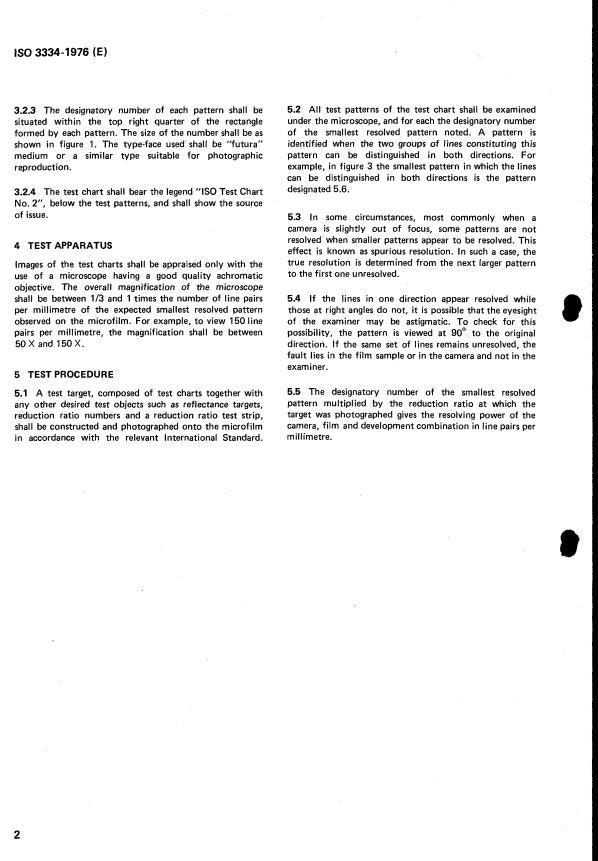

NORME iNTERNATl0NAl.E @ 3334
'ax&
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION .MEXKLIYHAPOLIHAR OPïAHH3ALIHII ii0 CTAHnAPTA3AUAA .ORGANISATION INTERNATIONALE DE NORMALISATION
Microcopie - Mire IS0 no 2 - Description et utilisation dans
la reproduction photographique des documents
Microcopying - IS0 Test chart Mo. 2 - Description and use in photographic documentary reproduction
Première édition - 1976-09-01
CDU 778.14 : 002 Réf. no : IS0 3334-1976 (FI
Descripteun : reproduction, microcopie, mire, caractère ISO, essai, détermination, lisibilité, pouvoir de séparation, tolérance de dimension.
Prix basé sur 4 pages
---------------------- Page: 1 ----------------------

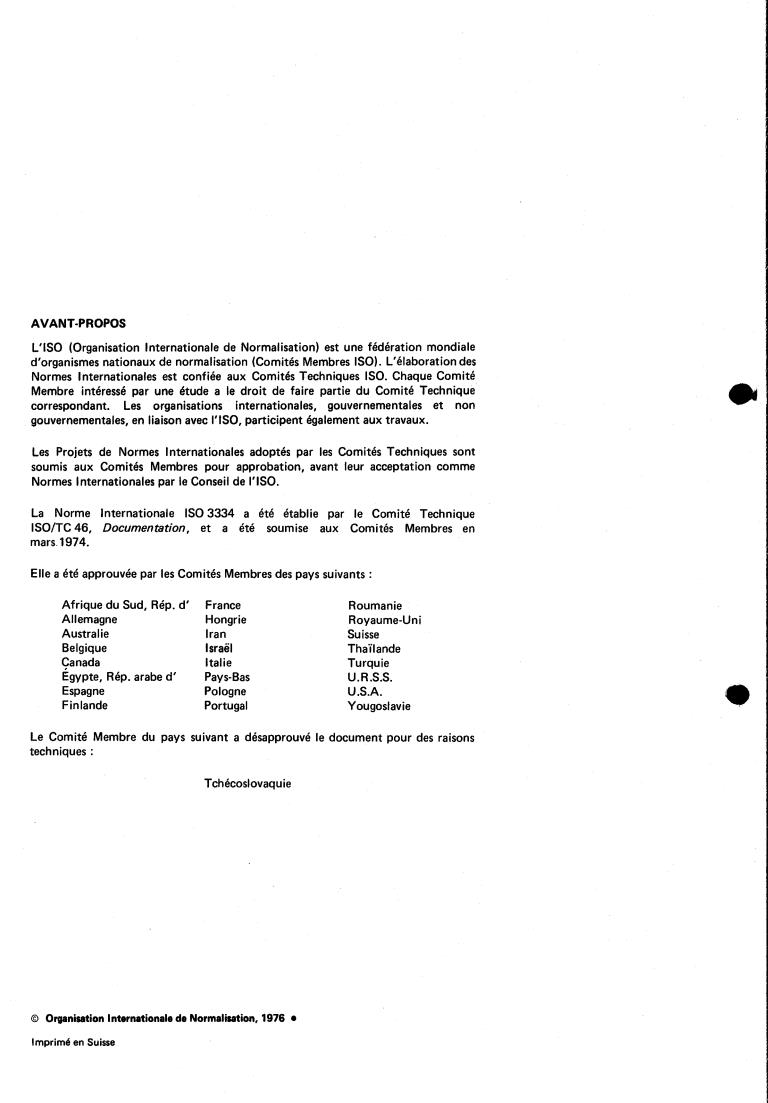

AVANT-PROPOS
L'ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres 60). L'élaboration des
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de 1'60.
La Norme Internationale IS03334 a été établie par le Comité Technique
ISO/TC46, Documentarion, et a été soumise aux Comités Membres en
mars. 1974.
Elle a été approuvée par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d' France Roumanie
Allemagne
Hongrie Royaume-Uni
Australie
Iran Suisse
Belgique Israël
Thaïlande
Canada Italie Turquie
Egypte, Rép. arabe d' Pays-Bas U.R.S.S.
Espagne
Pologne U.S.A.
Finlande Portugal
Yougoslavie
Le Comité Membre du pays suivant a désapprouvé le document pour des raisons
techniques :
Tchécoslovaquie
O Organisation Internationale de Normalisation, 1976 0
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 3334-1976 (FI
Microcopie - Mire IS0 no 2 - Description et utilisation dans
la reproduction photographique des documents
O INTRODUCTION 2 RÉFÉRENCES
Les systèmes de microcopie varient dans leur aptitude à
IS0 3, Nombres normaux - Série de nombres normaux.
enregistrer des détails tels que les petits caractères alpha-
IS0 . . ., Densité par réflexion diffuse. )
numériques ou les lignes peu espacées, tracées au crayon
sur un dessin.'
3 DESCRIPTION DE LA MIRE
La méthode spécifiée dans la présente Norme internationale
consiste à déterminer la taille minimale des détails lisibles
3.1 Structure de la mire
sur une microcopie et, par conséquent, peut être appliquée
pour définir et contrôler ce critère de qualité de l'image.
La mire doit être constituée d'un groupe numéroté de deux
ensembles perpendiculaires de cinq lignes parallèles chacun,
Comme l'enregistrement par microcopie peut s'effectuer
comme l'indique la figure 1. La densité par réflexion des
aux limites de la lisibilité, le contrôle de la définition four-
lignes ne doit pas être inférieure à 1,60 et celle des espaces
nit une garantie contre la perte de l'information, quoique
ne doit pas être supérieure à 0,02, lorsqu'on effectue le
d'autres facteurs participent également à la qualité globale
mesurage par rapport au blanc du papier sur lequel la mire
de l'image microcopique.
est imprimée, La densité par réflexion du papier blanc
La présente Norme Internationale se fonde sur une
d'impression ne doit pas être supérieure à 0,08, lorsqu'on
méthode largement répandue qu'emploie la ((Microcopy
effectue le mesurage par rapport à un étalon presque
Resolution Test Chart)) du National Bureau of Standards
parfaitement blanc, tel que le sulfate de baryum, confor-
des Etats-Unis. Cette méthode a été largement adoptée
mément à I'ISO . . .
dans les techniques de microcopie et la disposition des
éléments de mire est la même que celle de la mire NBS
3.2 Disposition générale de la mire
1963-A. Elle est destinée à être employée avec les Normes
Internationales traitant de microcopie.
3.2.1 La mire doit présenter une disposition des éléments
de mire de fréquence spatiale croissante (voir tableau). Une
1 OBJET ET DOMAINE D'APPLICATION est présentée à la figure 2. Les 616-
disposition commode
ments de mire sont identifiés par un nombre indiquant la
La présente Norme Internationale spécifie une méthode
définition en nombre de lignes doubles au millimètre; par
de détermination du pouvoir séparateur résultant d'un
exemple, l'élément 2.0 a des lignes de 0,25 mm de largeur,
ensemble donné d'appareil de prise de vue, film et traite-
dont une ligne et un espace constituent une ligne double de
ment, utilisés dans un système de microcopie, ou le pouvoir
0,5 mm de largeur. Cet élément présente une fréquence
séparateur déterminé sur les microcopies obtenues. Elle
spatiale de deux lignes doubles au millimètre.
décrit les éléments d'une mire
...
