ISO 10545-6:2010
(Main)Ceramic tiles - Part 6: Determination of resistance to deep abrasion for unglazed tiles
Ceramic tiles - Part 6: Determination of resistance to deep abrasion for unglazed tiles
ISO 10545-6:2010 specifies a test method for determining the resistance to deep abrasion of all unglazed ceramic tiles used for floor coverings.
Carreaux et dalles céramiques — Partie 6: Détermination de la résistance à l'abrasion profonde pour les carreaux non émaillés
L'ISO 10545-6:2010 spécifie une méthode d'essai permettant de déterminer la résistance à l'abrasion profonde de tous les carreaux céramiques non émaillés, utilisés en revêtements de sol.
Keramične ploščice - 6. del: Določanje odpornosti neloščenih ploščic proti globinski obrabi
General Information
- Status
- Published
- Publication Date
- 17-Mar-2010
- Technical Committee
- ISO/TC 189 - Ceramic tile
- Drafting Committee
- ISO/TC 189 - Ceramic tile
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 23-Mar-2021
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 11-Sep-2008
Overview
ISO 10545-6:2010 - "Ceramic tiles - Part 6: Determination of resistance to deep abrasion for unglazed tiles" specifies a laboratory test method to determine the deep abrasion resistance of unglazed ceramic floor tiles. The standard defines the apparatus, abrasive material, specimen preparation, test procedure and calculation to express material loss as a volume (mm³). It is part of the ISO 10545 series covering physical and mechanical test methods for ceramic tiles.
Key topics and technical requirements
- Scope: Applies to all unglazed ceramic tiles used as floor coverings.
- Test principle: A rotating steel disc abrades the tile surface in the presence of a controlled abrasive; the resulting imprint chord length (L) is measured and converted to volume removed (V).
- Apparatus:
- Rotating steel disc of (200 ± 0.2) mm diameter and (10 ± 0.1) mm edge thickness, made from steel grade E 235 A (Fe 360 A) per ISO 630.
- Disc speed: 75 r/min.
- Abrasive feed hopper with regulated feed.
- Measuring instrument accurate to 0.1 mm.
- Abrasive: White fused aluminum oxide, grain size F80 conforming to ISO 8486‑1. Abrasive feed rate (100 ± 10) g / 100 turns. Do not reuse abrasive.
- Calibration and pressures: Device is calibrated using transparent silica glass to produce an imprint of (24 ± 0.5) mm after 150 turns with F80 abrasive. Replace disc when diameter has worn down by 0.5%.
- Specimens:
- Tests on whole tiles or appropriately sized specimens; small pieces must be bonded to a larger support avoiding joints.
- Specimens must be clean, dry.
- Minimum five specimens; each tested in at least two perpendicular locations.
- Procedure: Run disc for 150 turns, collect imprint chord length L (±0.5 mm), calculate volume V using the formula given in the standard and report mean V.
- Reporting: Include standard reference, tile description, each L and V, and mean volume V̄.
Applications and users
- Manufacturers: Validate abrasion resistance of unglazed floor tile ranges for quality control and product development.
- Test laboratories: Provide standardized test reports for compliance, specifications and comparisons.
- Specifiers / Architects / Flooring contractors: Use results to select appropriate unglazed ceramic tiles for high-traffic floors (commercial, industrial, public spaces).
- Regulatory / procurement: Reference a reproducible metric of wear resistance in tendering and certification.
Related standards
- ISO 10545 series (other parts cover sampling, dimensional properties, surface abrasion for glazed tiles - Part 7, thermal and mechanical tests).
- ISO 8486-1 - designation and granulometry of abrasives (F4–F220).
- ISO 630 - specification for construction steel used for the disc.
Keywords: ISO 10545-6:2010, ceramic tiles, unglazed tiles, deep abrasion resistance, test method, abrasion test, F80 abrasive, floor coverings.
Frequently Asked Questions
ISO 10545-6:2010 is a standard published by the International Organization for Standardization (ISO). Its full title is "Ceramic tiles - Part 6: Determination of resistance to deep abrasion for unglazed tiles". This standard covers: ISO 10545-6:2010 specifies a test method for determining the resistance to deep abrasion of all unglazed ceramic tiles used for floor coverings.
ISO 10545-6:2010 specifies a test method for determining the resistance to deep abrasion of all unglazed ceramic tiles used for floor coverings.
ISO 10545-6:2010 is classified under the following ICS (International Classification for Standards) categories: 91.100.23 - Ceramic tiles. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 10545-6:2010 has the following relationships with other standards: It is inter standard links to ISO 10545-6:1995. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 10545-6:2010 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)

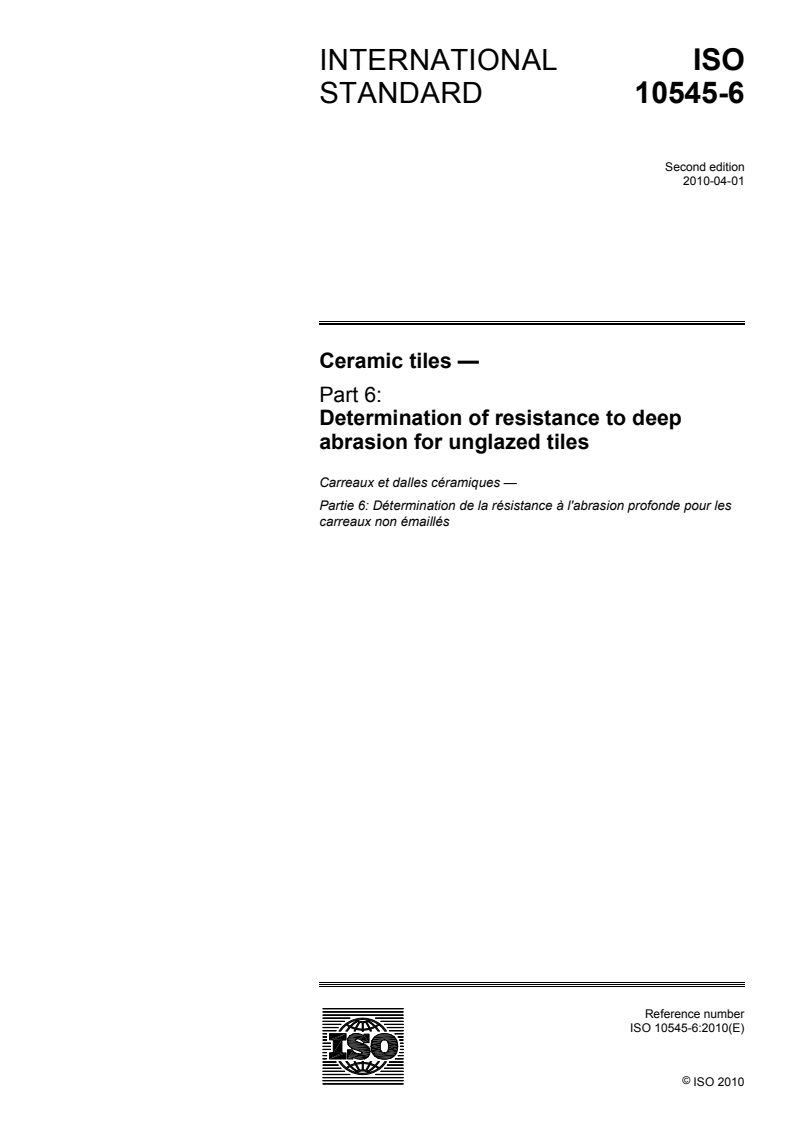

INTERNATIONAL ISO
STANDARD 10545-6
Second edition
2010-04-01
Ceramic tiles —
Part 6:
Determination of resistance to deep
abrasion for unglazed tiles
Carreaux et dalles céramiques —
Partie 6: Détermination de la résistance à l'abrasion profonde pour les
carreaux non émaillés
Reference number
©
ISO 2010
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved

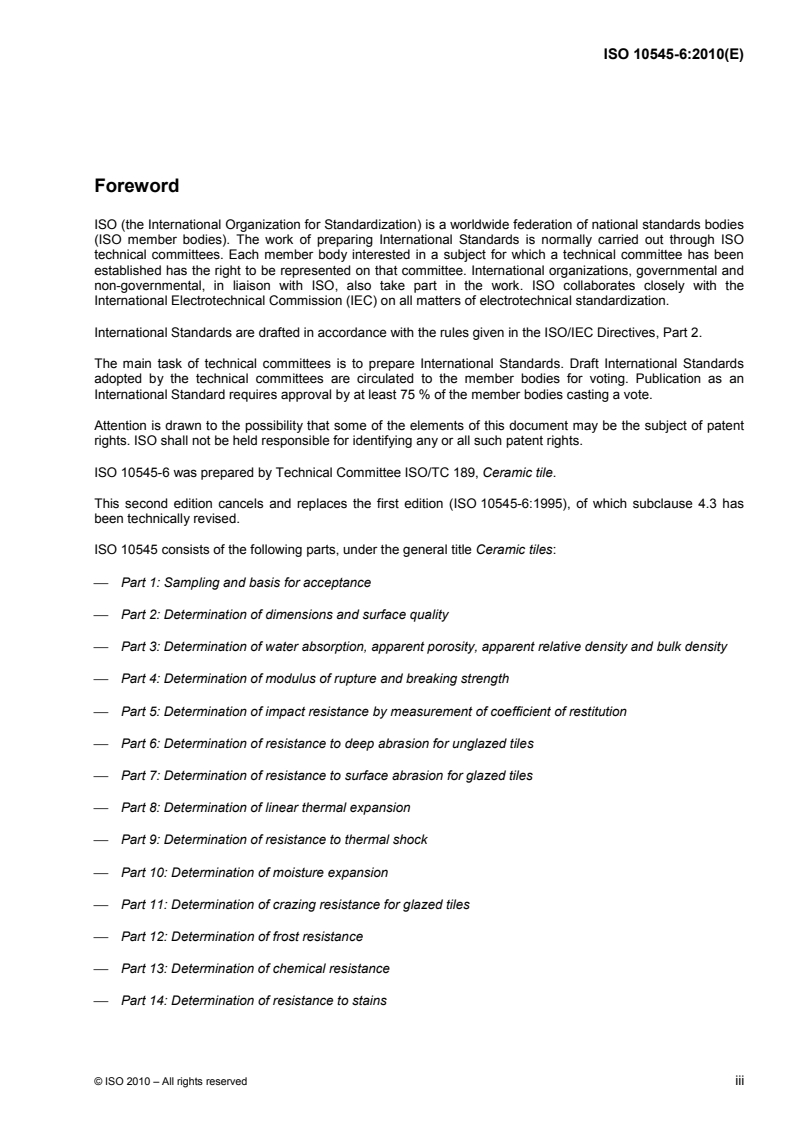

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 10545-6 was prepared by Technical Committee ISO/TC 189, Ceramic tile.
This second edition cancels and replaces the first edition (ISO 10545-6:1995), of which subclause 4.3 has
been technically revised.
ISO 10545 consists of the following parts, under the general title Ceramic tiles:
⎯ Part 1: Sampling and basis for acceptance
⎯ Part 2: Determination of dimensions and surface quality
⎯ Part 3: Determination of water absorption, apparent porosity, apparent relative density and bulk density
⎯ Part 4: Determination of modulus of rupture and breaking strength
⎯ Part 5: Determination of impact resistance by measurement of coefficient of restitution
⎯ Part 6: Determination of resistance to deep abrasion for unglazed tiles
⎯ Part 7: Determination of resistance to surface abrasion for glazed tiles
⎯ Part 8: Determination of linear thermal expansion
⎯ Part 9: Determination of resistance to thermal shock
⎯ Part 10: Determination of moisture expansion
⎯ Part 11: Determination of crazing resistance for glazed tiles
⎯ Part 12: Determination of frost resistance
⎯ Part 13: Determination of chemical resistance
⎯ Part 14: Determination of resistance to stains

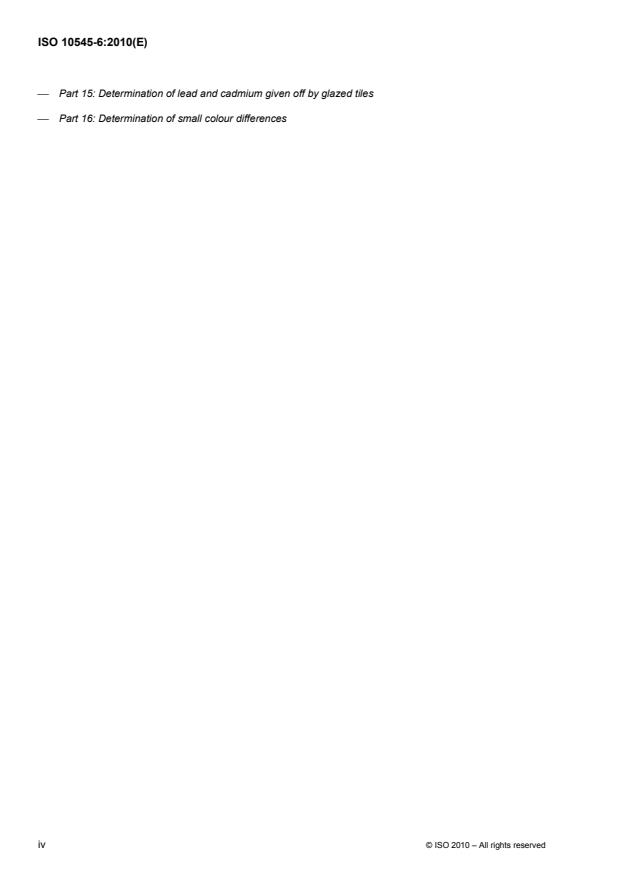

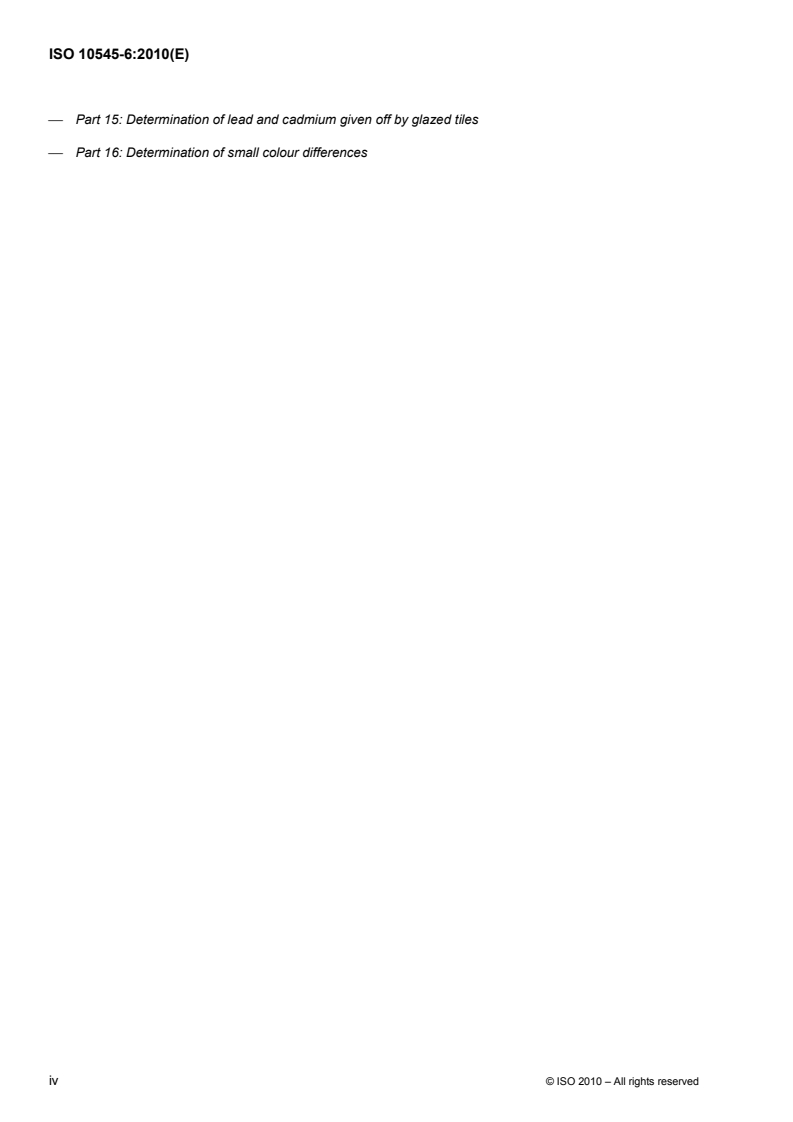

⎯ Part 15: Determination of lead and cadmium given off by glazed tiles
⎯ Part 16: Determination of small colour differences
iv © ISO 2010 – All rights reserved
INTERNATIONAL STANDARD ISO 10545-6:2010(E)
Ceramic tiles —
Part 6:
Determination of resistance to deep abrasion for unglazed tiles
1 Scope
This part of ISO 10545 specifies a test method for determining the resistance to deep abrasion of all unglazed
ceramic tiles used for floor coverings.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 630, Structural steels — Plates, wide flats, bars, sections and profiles
ISO 8486-1, Bonded abrasives — Determination and designation of grain size distribution — Part 1:
Macrogrits F4 to F220
3 Principle
Determinatio
...

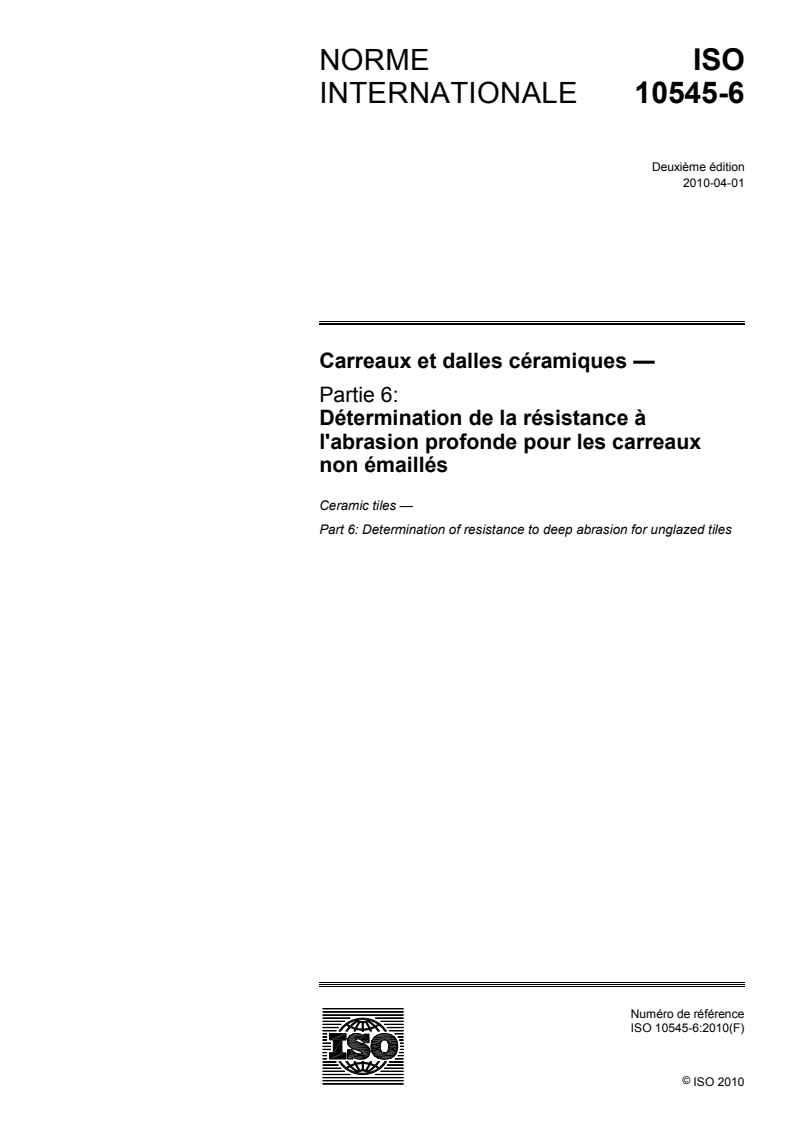

NORME ISO
INTERNATIONALE 10545-6
Deuxième édition
2010-04-01
Carreaux et dalles céramiques —
Partie 6:
Détermination de la résistance à
l'abrasion profonde pour les carreaux
non émaillés
Ceramic tiles —
Part 6: Determination of resistance to deep abrasion for unglazed tiles
Numéro de référence
©
ISO 2010
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés

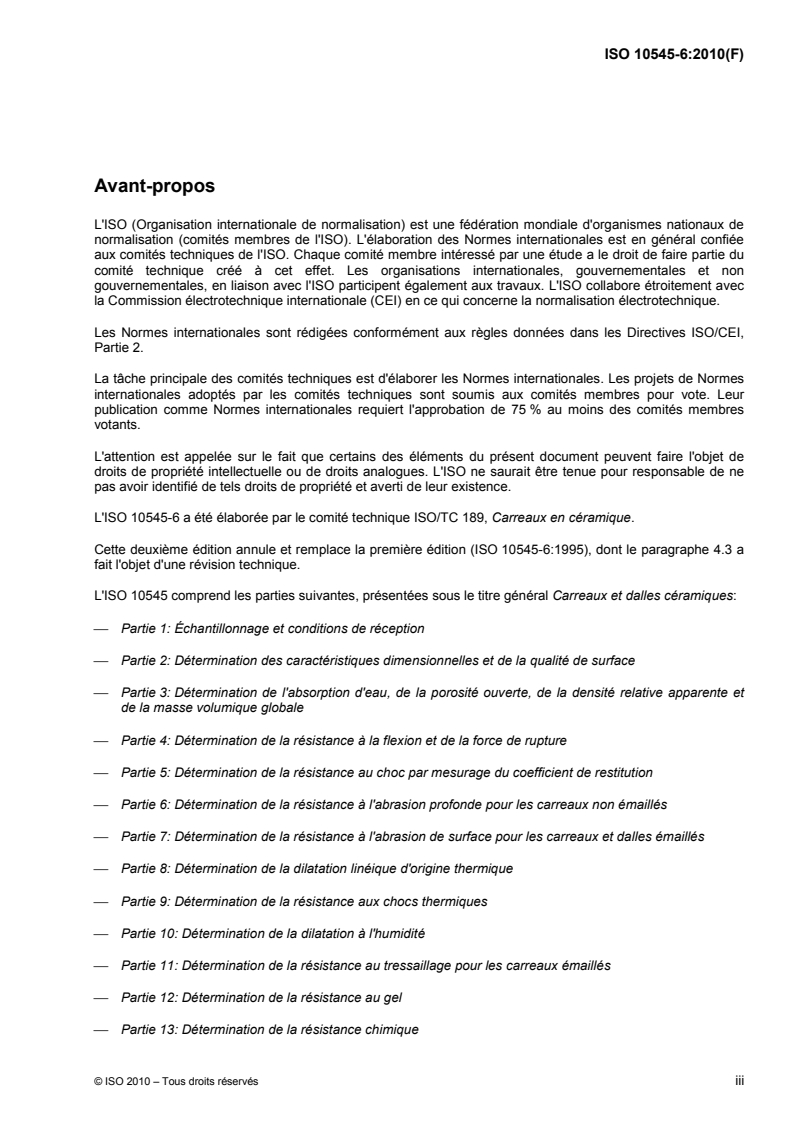

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 10545-6 a été élaborée par le comité technique ISO/TC 189, Carreaux en céramique.
Cette deuxième édition annule et remplace la première édition (ISO 10545-6:1995), dont le paragraphe 4.3 a
fait l'objet d'une révision technique.
L'ISO 10545 comprend les parties suivantes, présentées sous le titre général Carreaux et dalles céramiques:
⎯ Partie 1: Échantillonnage et conditions de réception
⎯ Partie 2: Détermination des caractéristiques dimensionnelles et de la qualité de surface
⎯ Partie 3: Détermination de l'absorption d'eau, de la porosité ouverte, de la densité relative apparente et
de la masse volumique globale
⎯ Partie 4: Détermination de la résistance à la flexion et de la force de rupture
⎯ Partie 5: Détermination de la résistance au choc par mesurage du coefficient de restitution
⎯ Partie 6: Détermination de la résistance à l'abrasion profonde pour les carreaux non émaillés
⎯ Partie 7: Détermination de la résistance à l'abrasion de surface pour les carreaux et dalles émaillés
⎯ Partie 8: Détermination de la dilatation linéique d'origine thermique
⎯ Partie 9: Détermination de la résistance aux chocs thermiques
⎯ Partie 10: Détermination de la dilatation à l'humidité
⎯ Partie 11: Détermination de la résistance au tressaillage pour les carreaux émaillés
⎯ Partie 12: Détermination de la résistance au gel
⎯ Partie 13: Détermination de la résistance chimique

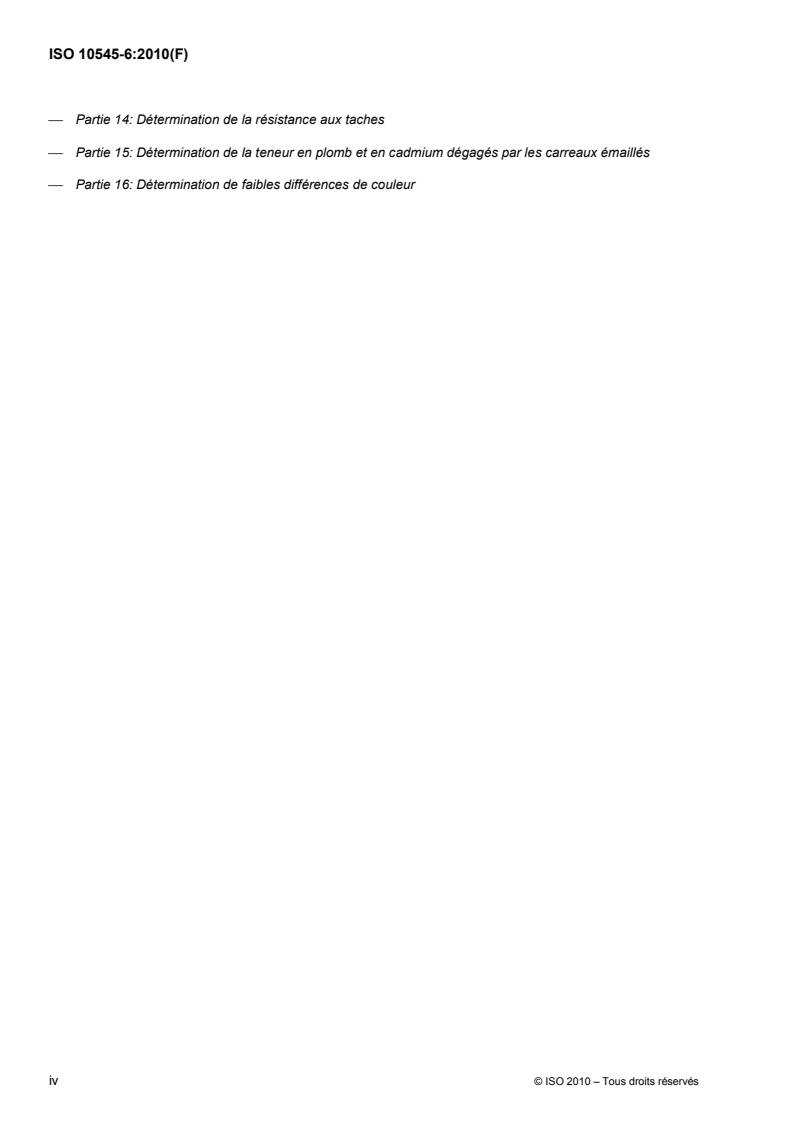

⎯ Partie 14: Détermination de la résistance aux taches
⎯ Partie 15: Détermination de la teneur en plomb et en cadmium dégagés par les carreaux émaillés
⎯ Partie 16: Détermination de faibles différences de couleur
iv © ISO 2010 – Tous droits réservés
NORME INTERNATIONALE ISO 10545-6:2010(F)
Carreaux et dalles céramiques —
Partie 6:
Détermination de la résistance à l'abrasion profonde pour les
carreaux non émaillés
1 Domaine d'application
La présente partie de l'ISO 10545 spécifie une méthode d'essai permettant de déterminer la résistance à
l'abrasion profonde de tous les carreaux céramiques non émaillés, utilisés en revêtements de sol.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référenc
...
