INTERNATIONAL STANDARD ISO 8457-1 : 1989 (E)
Steel wire rod -
Part 1:
Dimensions and tolerantes
1 Scope 2.2 Half-round wire rod
This part of ISO 8457 specifies dimensions and tolerantes The nominal size, defined as diameter d by radius r, and
applicable to hot-rolled steel wire rod of the following types: tolerante on size shall be as specified in table 2 and table 2a)
respectively.
a) unalloyed steel wire rods for conversion to wire, for
which quality requirements are given in ISO 8457-2; 2.3 Square wire rod
b) wire rods for the manufacture of welding electrodes,
2.3.1 The nominal width of side and tolerante on width of
for which quality requirements will be given in ISO 8457-3’).
side shall be as specified in table 3 and table 3a) respectively.
2.3.2 The permissible out-of-Square for all sizes, measured as
the differente of the distances between faces at any cross-
2 Dimensions and tolerantes on dimensions
section, shall be 80 % of the total tolerante specified on the
width of side (see table 3).
The dimensions and tolerantes applicable to the dimensions of
hot-rolled steel wire rod shall be as specified in 2.1 to 2.5
inclusive.
2.4 Hexagonal wire rod
In cases of dispute, the Cross-sectional dimensions shall be
2.4.1 The normal thickness, measured as the width across
measured at a distance of 4 m from the end of the rod.
opposite flat faces, and tolerante on thickness shall be as
specified in table 4 and table 4a) respectively.
2.1 Round wire rod 2.4.2 The permissible out-of-hexagon for all sizes measured
as the differente between the widths across the flat at any
Cross-section, shall be 80 % of the total thickness tolerante
2.1.1 The preferred nominal sizes and tolerantes on diameters
(see table 4).
shall be as specified in table 1 and table Ia) respectively.
2.5 Rectangular wire rod
2.1.2 The permissible out-of-round for all sizes, measured as
the differente between the maximum and minimum diameters The nominal size, defined as width b by thickness d, and
at any Cross-section, shall be 80 % of the total tolerante tolerante on size shall be as specified in table 5 and table 5a)
specified on the diameter (See table 1). respectively.
1) To be published.
---------------------- Page: 3 ----------------------
ISO 8457-1 : 1989 (E)
d
L-4
Table Ia) - Tolerantes on diameter of round wire rod
Nominal diameter
Tolerante
Table 1 - Preferred diameter, nominal section mm on diameter
mm
and nominal mass of round wire rod
Over Up to and including
-
15 k. 0,4
Preferred
Cross-;e-,:ional Mass
15 25
diameter * 0,5
per unit lengthl)
d 25
30 ?0,6
mm mm* kglm
30 -
See the note
5 NOTE - Tolerante should be agreed at time of ordering.
19,63 0,154
I
5,5 23,76
0,187
6
28,27 o,=
6,5 33,18
0,260
7
3848 0,302
I
715 44,18
0,347
8
50,26 0,395
d
815 56,74
0,445
6
9
63,62 0,499
93 70,88 0,556
10
7854 0,617
Table 2 - Size, nominal section
...
ISO
NORME
8457-l
INTERNATIONALE
Premiére édition
1989-07-E
Fil-machine en acier -
Partie 1:
Dimensions et tolérances
Steel wire rod -
Part 7: Dimensions and tolerances
Numéro de référence
ISO 8457-l : 1989 (FI
---------------------- Page: 1 ----------------------
ISO 8457-l : 1989 (F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8457-l a été élaborée par le comité technique ISO/TC 17,
Acier.
L’ISO 8457 comprend les parties suivantes, présentées sous le titre général FI-machine
en acier:
-
Partie 7: Dimensions et tolérances
-
Partie 2: Prescrip tiens de qualité pour fil-machine en acier non allié destiné à la
fabrication de fils
- Partie 3: Prescriptions de qualité pour fil-machine destiné à la fabrica tien
d’électrodes de soudage
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
interna tionale de normalisation
Organisation
Case postale 56 l C H-121 1 Genève 20 l Suisse
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE
ISO 8457-l : 1989 (F)
Fil-machine en acier -
Partie 1 :
Dimensions et tolérances
1 Domaine d’application 2.2 Fil-machine demi-rond
La présente partie de I’ISO 8457 prescrit les dimensions et La dimension nominale, définie comme le produit du diamètre d
tolérances du fil-machine en acier laminé à chaud des types par le rayon r, et la tolérance sur cette dimension doivent être
suivants : conformes respectivement aux prescriptions des tableaux 2 et
2a).
a) fil-machine en acier non allié pour transformations en fil
pour lequel les prescriptions de qualité sont données dans
2.3 Fil-machine carré
I’ISO 8457-2;
b) fil-machine pour la fabrication des électrodes de sou-
2.3.1 La longueur nominale du côté et la tolérance sur cette
dage, pour lesquelles les prescriptions de qualité seront
longueur doivent être conformes respectivement aux spécifica-
données dans I’ISO 8457-3’).
tions des tableaux 3 et 3a).
2.3.2 Le défaut d’équerrage admissible dans toutes les dimen-
sions (c’est-à-dire la différence des distances entre faces paral-
2 Dimensions et tolérances dimensionnelles
lèles en une section quelconque) doit être de 80 % de la tolé-
rance totale prescrite sur la longueur du côté (voir tableau 3).
Les dimensions et tolérances dimensionnelles du fil-machine en
acier laminé à chaud doivent être conformes aux prescriptions
2.4 Fil-machine hexagonal
indiquées en 2.1 à 2.5 inclus.
En cas de litige, les dimensions de section doivent être mesu-
2.4.1 L’épaisseur nominale, soit la largeur mesurée entre deux
rées à une distance de 4 m de l’extrémité du fil.
faces planes opposées, et la tolérance sur l’épaisseur doivent
être conformes respectivement
aux prescriptions des
tableaux 4 et 4a).
2.1 Fil-machine rond
2.4.2 Le défaut (c’est-à-dire la différence entre les surplats
mesurés dans toutes les dimensions en une section quelcon-
2.1.1
Les dimensions nominales préférentielles et les toléran-
que) doit être de 80 % de la tolérance sur l’épaisseur totale (voir
ces de diamètre doivent être conformes respectivement aux
tableau 4).
prescriptions des tableaux 1 et la).
2.5 Fil-machine rectangulaire
2.1.2 Le défaut de circularité admissible dans toutes les
dimensions (c’est-à-dire la différence entre le diamètre maximal La dimension nominale, définie comme le produit de la largeur
et le diamétre minimal en une section quelconque) doit être de b par l’épaisseur d, et la tolérance sur cette dimension, doivent
80 % de la tolérance totale spécifiée sur le diamètre (voir être conformes respectivement aux prescriptions des
tableau 1). tableaux 5 et 5a).
1) A publier.
---------------------- Page: 3 ----------------------
ISO 8457~1:1989 (F)
Tableau la) - Tolérances sur le diamètre
du fil-machine rond
Tableau 1 - Diamètre préférentiel, section nominale
et masse nominale du fil-machine rond
- 15 * 0,4
15 25 k. 0,5
Diamètre
Section Masse
25 30 k. 0,6
préférentiel
nominale’) linéique’)
d 30 - Voir la note
mm mm*
kglm
NOTE - La tolérance doit être convenue au moment de la com-
mande.
l l
5 19,63 0,154
5,5 23,76 0,18
...
ISO
NORME
8457-l
INTERNATIONALE
Premiére édition
1989-07-E
Fil-machine en acier -
Partie 1:
Dimensions et tolérances
Steel wire rod -
Part 7: Dimensions and tolerances
Numéro de référence
ISO 8457-l : 1989 (FI
---------------------- Page: 1 ----------------------
ISO 8457-l : 1989 (F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8457-l a été élaborée par le comité technique ISO/TC 17,
Acier.
L’ISO 8457 comprend les parties suivantes, présentées sous le titre général FI-machine
en acier:
-
Partie 7: Dimensions et tolérances
-
Partie 2: Prescrip tiens de qualité pour fil-machine en acier non allié destiné à la
fabrication de fils
- Partie 3: Prescriptions de qualité pour fil-machine destiné à la fabrica tien
d’électrodes de soudage
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
interna tionale de normalisation
Organisation
Case postale 56 l C H-121 1 Genève 20 l Suisse
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE
ISO 8457-l : 1989 (F)
Fil-machine en acier -
Partie 1 :
Dimensions et tolérances
1 Domaine d’application 2.2 Fil-machine demi-rond
La présente partie de I’ISO 8457 prescrit les dimensions et La dimension nominale, définie comme le produit du diamètre d
tolérances du fil-machine en acier laminé à chaud des types par le rayon r, et la tolérance sur cette dimension doivent être
suivants : conformes respectivement aux prescriptions des tableaux 2 et
2a).
a) fil-machine en acier non allié pour transformations en fil
pour lequel les prescriptions de qualité sont données dans
2.3 Fil-machine carré
I’ISO 8457-2;
b) fil-machine pour la fabrication des électrodes de sou-
2.3.1 La longueur nominale du côté et la tolérance sur cette
dage, pour lesquelles les prescriptions de qualité seront
longueur doivent être conformes respectivement aux spécifica-
données dans I’ISO 8457-3’).
tions des tableaux 3 et 3a).
2.3.2 Le défaut d’équerrage admissible dans toutes les dimen-
sions (c’est-à-dire la différence des distances entre faces paral-
2 Dimensions et tolérances dimensionnelles
lèles en une section quelconque) doit être de 80 % de la tolé-
rance totale prescrite sur la longueur du côté (voir tableau 3).
Les dimensions et tolérances dimensionnelles du fil-machine en
acier laminé à chaud doivent être conformes aux prescriptions
2.4 Fil-machine hexagonal
indiquées en 2.1 à 2.5 inclus.
En cas de litige, les dimensions de section doivent être mesu-
2.4.1 L’épaisseur nominale, soit la largeur mesurée entre deux
rées à une distance de 4 m de l’extrémité du fil.
faces planes opposées, et la tolérance sur l’épaisseur doivent
être conformes respectivement
aux prescriptions des
tableaux 4 et 4a).
2.1 Fil-machine rond
2.4.2 Le défaut (c’est-à-dire la différence entre les surplats
mesurés dans toutes les dimensions en une section quelcon-
2.1.1
Les dimensions nominales préférentielles et les toléran-
que) doit être de 80 % de la tolérance sur l’épaisseur totale (voir
ces de diamètre doivent être conformes respectivement aux
tableau 4).
prescriptions des tableaux 1 et la).
2.5 Fil-machine rectangulaire
2.1.2 Le défaut de circularité admissible dans toutes les
dimensions (c’est-à-dire la différence entre le diamètre maximal La dimension nominale, définie comme le produit de la largeur
et le diamétre minimal en une section quelconque) doit être de b par l’épaisseur d, et la tolérance sur cette dimension, doivent
80 % de la tolérance totale spécifiée sur le diamètre (voir être conformes respectivement aux prescriptions des
tableau 1). tableaux 5 et 5a).
1) A publier.
---------------------- Page: 3 ----------------------
ISO 8457~1:1989 (F)

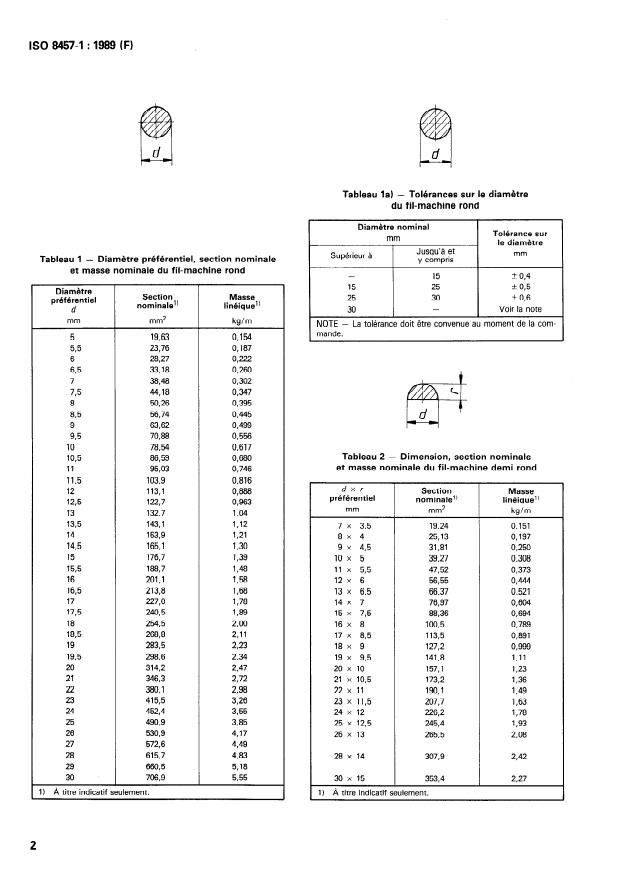

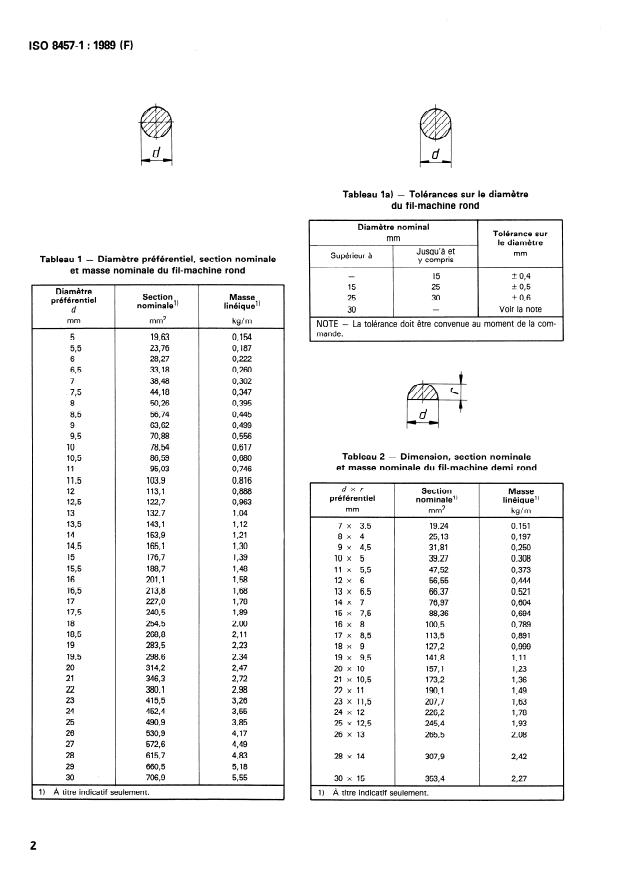

Tableau la) - Tolérances sur le diamètre
du fil-machine rond
Tableau 1 - Diamètre préférentiel, section nominale
et masse nominale du fil-machine rond
- 15 * 0,4
15 25 k. 0,5
Diamètre
Section Masse
25 30 k. 0,6
préférentiel
nominale’) linéique’)
d 30 - Voir la note
mm mm*
kglm
NOTE - La tolérance doit être convenue au moment de la com-
mande.
l l
5 19,63 0,154
5,5 23,76 0,18
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
