ISO 129-1:2018
(Main)Technical product documentation (TPD) — Presentation of dimensions and tolerances — Part 1: General principles
Technical product documentation (TPD) — Presentation of dimensions and tolerances — Part 1: General principles
ISO 129-1:2018 establishes the general principles for presentation of dimensions and associated tolerances that apply to 2D technical drawings in all disciplines and trades but which can also be applied to 3D applications. ISO 129-1:2018 does not cover the application of dimensional tolerances and their meaning. See ISO 14405‑1 for tolerancing principles. This document can only be used to describe the nominal model of a drawing, not the non-ideal surface model (skin model) used for tolerancing purposes (for more information on tolerancing specifications, see the list of GPS standards listed as normative reference or as bibliography) Considering the ISO 14405 series, the presentation of tolerance indication is unambiguous when it is applied to a dimension which is a size and ambiguous when the dimension is not a size. All rules presented in this document are available for any type of drawing (see ISO 29845). In addition, this document introduces the concept of property indicators, developed length, between, surface indicators, flag notes and textual instructions. NOTE 1 All figures are shown in 2D views only. NOTE 2 Additional information and details for construction engineering are given in ISO 6284.
Documentation technique de produits — Représentation des dimensions et tolérances — Partie 1: Principes généraux
ISO 129-1:218 établit les principes généraux pour la représentation des dimensions et des tolérances associées qui s'appliquent aux dessins techniques en deux dimensions dans toutes les disciplines et tous les métiers, mais qui peuvent également s'appliquer à des applications en trois dimensions. ISO 129-1:218 ne couvre pas l'application de tolérances dimensionnelles et leur signification. Voir également l'ISO 14405‑1 pour les principes de tolérancement. Le présent document ne peut être utilisée que pour décrire le modèle nominal d'un dessin; elle ne peut pas être utilisée pour décrire le modèle de surface non idéal utilisé à des fins de tolérancement (pour plus d'informations sur les spécifications de tolérancement, voir la liste de normes GPS citées en tant que références normatives ou bibliographiques). En ce qui concerne la série ISO 14405, la représentation de l'indication de tolérance ne présente aucune ambiguïté lorsqu'elle est appliquée à une dimension qui correspond à une alors qu'elle présente une ambiguïté lorsque la dimension ne correspond pas à une taille. Toutes les règles présentées dans le présente document sont applicables à tout type de dessin (voir l'ISO 29845). En outre, le présent document introduit le concept d'indicateurs de propriétés, de longueur développée, d'«entre», d'indicateurs de surface, de flag note et d'instructions textuelles. NOTE 1 Toutes les figures sont représentées uniquement en 2D. NOTE 2 Des informations et des détails supplémentaires sont donnés dans l'ISO 6284 pour la construction en génie civil.
General Information
Relations
Standards Content (Sample)

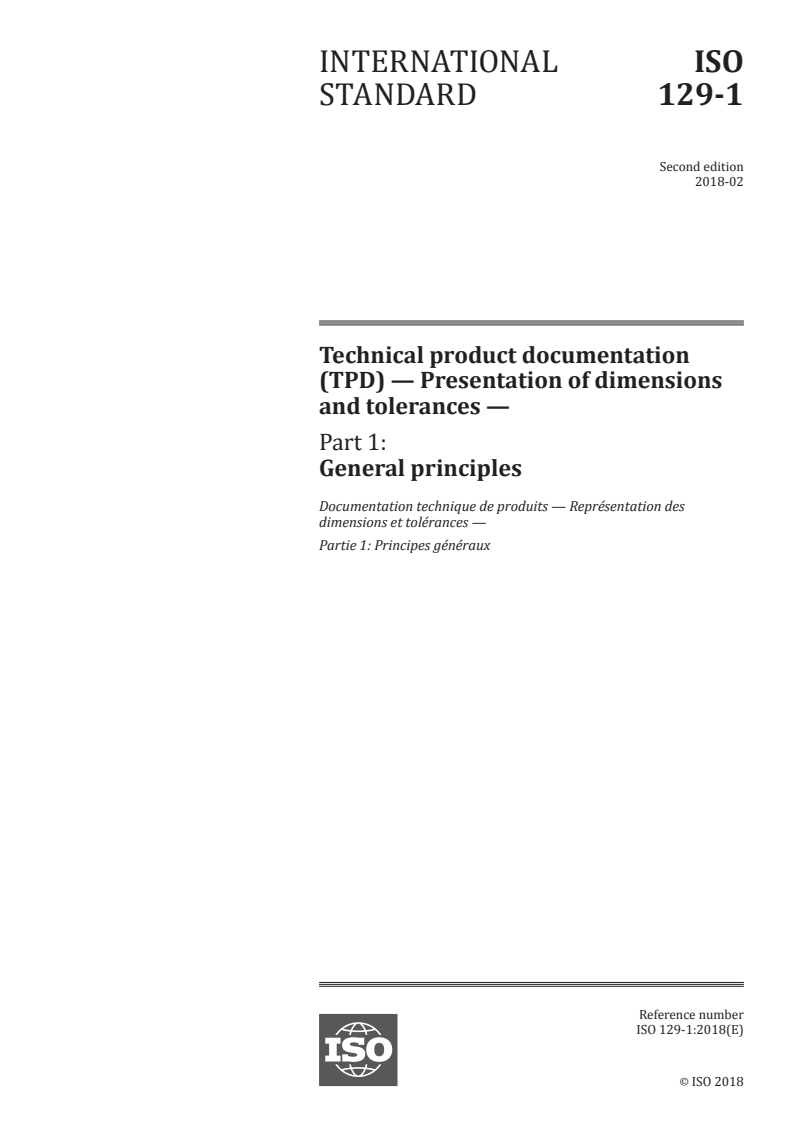

INTERNATIONAL ISO
STANDARD 129-1
Second edition
2018-02
Technical product documentation
(TPD) — Presentation of dimensions
and tolerances —
Part 1:
General principles
Documentation technique de produits — Représentation des
dimensions et tolérances —
Partie 1: Principes généraux
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

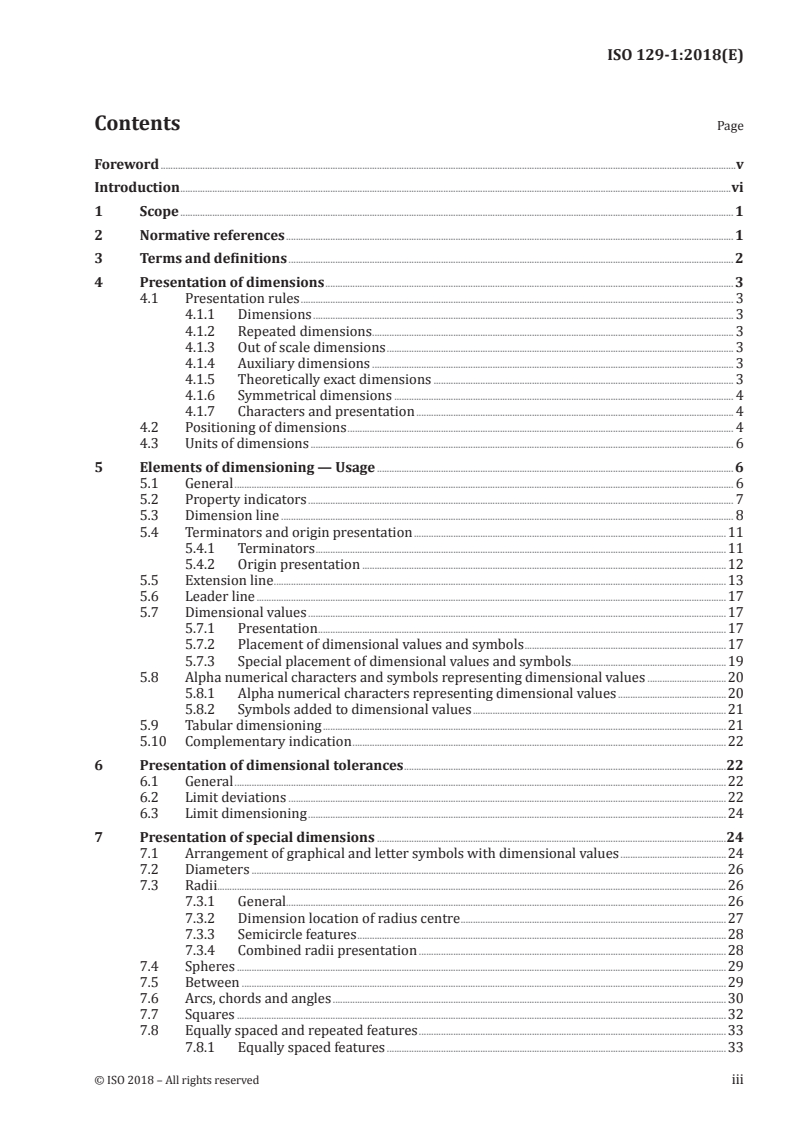

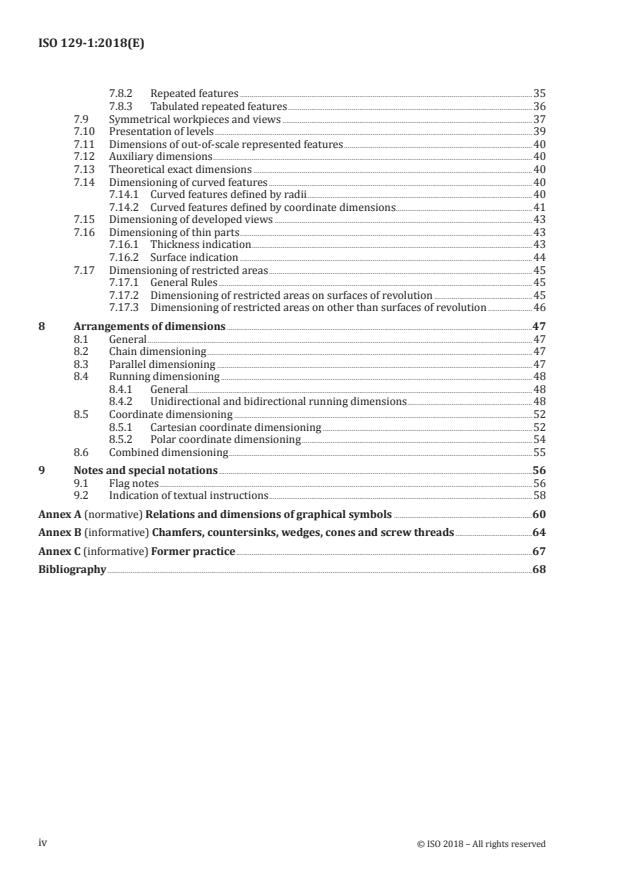

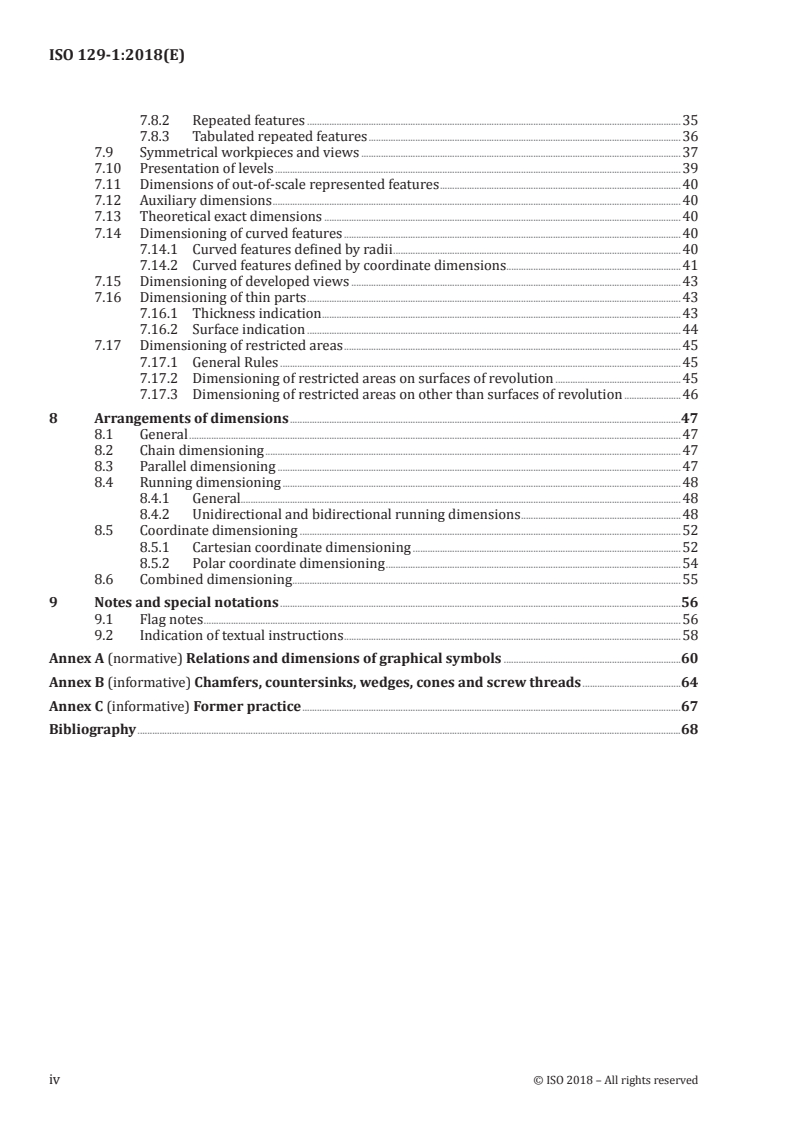

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Presentation of dimensions . 3
4.1 Presentation rules . 3
4.1.1 Dimensions . 3
4.1.2 Repeated dimensions . 3
4.1.3 Out of scale dimensions . 3
4.1.4 Auxiliary dimensions . 3
4.1.5 Theoretically exact dimensions . 3
4.1.6 Symmetrical dimensions . 4
4.1.7 Characters and presentation . 4
4.2 Positioning of dimensions . 4
4.3 Units of dimensions . 6
5 Elements of dimensioning — Usage . 6
5.1 General . 6
5.2 Property indicators . 7
5.3 Dimension line . 8
5.4 Terminators and origin presentation .11
5.4.1 Terminators .11
5.4.2 Origin presentation .12
5.5 Extension line .13
5.6 Leader line .17
5.7 Dimensional values .17
5.7.1 Presentation .17
5.7.2 Placement of dimensional values and symbols .17
5.7.3 Special placement of dimensional values and symbols .19
5.8 Alpha numerical characters and symbols representing dimensional values .20
5.8.1 Alpha numerical characters representing dimensional values .20
5.8.2 Symbols added to dimensional values .21
5.9 Tabular dimensioning .21
5.10 Complementary indication .22
6 Presentation of dimensional tolerances .22
6.1 General .22
6.2 Limit deviations .22
6.3 Limit dimensioning .24
7 Presentation of special dimensions .24
7.1 Arrangement of graphical and letter symbols with dimensional values .24
7.2 Diameters .26
7.3 Radii.26
7.3.1 General.26
7.3.2 Dimension location of radius centre .27
7.3.3 Semicircle features .28
7.3.4 Combined radii presentation .28
7.4 Spheres .29
7.5 Between .29
7.6 Arcs, chords and angles .30
7.7 Squares .32
7.8 Equally spaced and repeated features .33
7.8.1 Equally spaced features .33
7.8.2 Repeated features .35
7.8.3 Tabulated repeated features .36
7.9 Symmetrical workpieces and views .37
7.10 Presentation of levels .39
7.11 Dimensions of out-of-scale represented features .40
7.12 Auxiliary dimensions .40
7.13 Theoretical exact dimensions .40
7.14 Dimensioning of curved features .40
7.14.1 Curved features defined by radii .40
7.14.2 Curved features defined by coordinate dimensions.41
7.15 Dimensioning of developed views .43
7.16 Dimensioning of thin parts .43
7.16.1 Thickness indication .43
7.16.2 Surface indication .44
7.17 Dimensioning of restricted areas .45
7.17.1 General Rules .45
7.17.2 Dimensioning of restricted areas on surfaces of revolution .45
7.17.3 Dimensioning of restricted areas on other than surfaces of revolution .46
8 Arrangements of dimensions .47
8.1 General .47
8.2 Chain dimensioning .47
8.3 Parallel dimensioning .47
8.4 Running dimensioning .48
8.4.1 General.48
8.4.2 Unidirectional and bidirectional running dimensions .48
8.5 Coordinate dimensioning .52
8.5.1 Cartesian coordinate dimensioning .52
8.5.2 Polar coordinate dimensioning .54
8.6 Combined dimensioning .55
9 Notes and special notations .56
9.1 Flag notes .56
9.2 Indication of textual instructions .58
Annex A (normative) Relations and dimensions of graphical symbols .60
Annex B (informative) Chamfers, countersinks, wedges, cones and screw threads .64
Annex C (informative) Former practice .67
Bibliography .68
iv © ISO 2018 – All rights reserved
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see the following
URL: www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 10, Technical product documentation.
This second edition cancels and replaces the first edition (ISO 129-1:2004), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— that this document does not cover the application of dimensioning tolerances has been clarified;
— property indicator, surface indicator, developed length and between symbols have been discussed;
— flag notes and textual instructions have been discussed;
— dimensioning repeated features and restricted areas have been clarified.
A list of all parts in the ISO 129 series can be found on the ISO website.
Introduction
This document is intended for all fields of application. See other parts of ISO 129 for information
pertaining to specific application areas.
The principles of tolerancing and the interpretation of tolerance presentations are given in the
ISO 14405 series.
Figures in this document illustrate the rules and are not intended to show complete representations. It
should be understood that third-angle projection could equally well have been used without prejudice
to the principles established.
vi © ISO 2018 – All rights reserved
INTERNATIONAL STANDARD ISO 129-1:2018(E)
Technical product documentation (TPD) — Presentation of
dimensions and tolerances —
Part 1:
General principles
1 Scope
This document establishes the general principles for presentation of dimensions and associated
tolerances that apply to 2D technical drawings in all disciplines and trades but which can also be
applied to 3D applications.
This document does not cover the application of dimensional tolerances and their meaning. See
ISO 14405-1 for tolerancing principles. This document can only be used to describe the nominal model
of a drawing, not the non-ideal surface model (skin model) used for tolerancing purposes (for more
information on tolerancing specifications, see the list of GPS standards listed as normative reference or
as bibliography)
Considering the ISO 14405 series, the presentation of tolerance indication is unambiguous when it is
applied to a dimension which is a size and ambiguous when the dimension is not a size.
All rules presented in this document are available for any type of drawing (see ISO 29845).
In addition, this document introduces the concept of property indicators, developed length, between,
surface indicators, flag notes and textual instructions.
NOTE 1 All figures are shown in 2D views only.
NOTE 2 Additional information and details for construction engineering are given in ISO 6284.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 128-20, Technical drawings — General principles of presentation — Part 20: Basic conventions for lines
ISO 128-22, Technical drawings — General principles of presentation — Part 22: Basic conventions and
applications for leader lines and reference lines
ISO 128-24:2014, Technical drawings — General principles of presentation — Part 24: Lines on mechanical
engineering drawings
ISO 3098 (all parts), Technical product documentation — Lettering
ISO 10209, Technical product documentation — Vocabulary — Terms relating to technical drawings,
product definition and related documentation
ISO 14405 (all parts), Geometrical product specifications (GPS) — Dimensional tolerancing
ISO 81714-1, Design of graphical symbols for use in the technical documentation of products — Part 1:
Basic rules
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 10209 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1 Elements of dimensioning
3.1.1
centre line
line or set of two perpendicular lines used to represent a median feature, e.g. an axis or a centre plane
3.1.2
dimension line
straight or curved line with terminators at each end or origin and terminator at each end, indicating
the size of a feature or the extent of a feature or between two features, or between a feature and an
extension line (3.1.3), or between two extension lines
3.1.3
extension line
line which is an extension of a feature outline or of a centre line (3.1.1)
3.1.4
origin symbol
circle indicating the start of running dimensioning or coordinate dimensioning
3.2 Dimensions
3.2.1
angular dimension
angle of an angular feature of size or angle between two features
Note 1 to entry: In mechanical engineering drawings, angular dimensions are classified as angular sizes or
angular distances; see ISO 14405-2.
3.2.2
dimensional value
nominal numerical value expressed in a specific unit relevant to a linear or angular dimension (3.2.4, 3.2.1)
Note 1 to entry: The tolerance limits and/or permissible deviations are applied to the dimensional value.
3.2.3
developed length
initial length of material prior to forming, e.g. by bending
3.2.4
linear dimension
linear size of a feature of size or a linear distance between two features
Note 1 to entry: In mechanical engineering drawings, linear dimensions are classified as linear sizes or linear
distances; see ISO 14405-2.
3.2.5
property indicator
symbol used to define the shape of a feature or property of an entity composed by several features
2 © ISO 2018 – All rights reserved
4 Presentation of dimensions
4.1 Presentation rules
4.1.1 Dimensions
Only the dimensions necessary to unambiguously define the nominal geometry (nominal model) shall
be presented. Each dimension shall be presented only once by using a dimension line, a dimension value
preceded, and if necessary, by a property indicator. When there is a need to repeat the presentation of a
dimension, auxiliary dimensions may be used.
Dimensional values indicated in decimal notation, shall use a comma as the decimal marker.
Unless otherwise specified, dimensions shall be indicated for the finished state of the dimensioned
feature.
The text of all dimensions, graphical symbols and annotations shall be indicated above the dimension
line and read from the bottom. When the text of a dimension, symbol or annotation is presented
vertically, it shall read from the right. The determination of orientation is based on the centre of the
dimension, symbol or annotation.
Dimensions alone are not sufficient to define the requirements of a product. Dimensions shall be used
with other specification techniques as applicable, e.g. general tolerances, geometrical tolerancing or
surface texture requirements.
4.1.2 Repeated dimensions
When a feature is repeated on the drawing, it is possible to simplify the indication of its dimension on
the drawing by indicating:
— on one instance of the feature, the nominal dimension (with a property indicator symbol if
appropriate), preceded by the associated number of repetition, followed by a multiplication symbol
(×) and a space (e.g. 2× ⌀18) (see Figure 10). To avoid confusion, it is possible to identify each member
of the repetition using a reference identifier (e.g. letter or symbol) (see Figure 64);
— a nominal dimension (with a property indicator symbol if appropriate) above a reference line, which
is attached to each member of the repetition (see Figures 49 and 50).
4.1.3 Out of scale dimensions
By default, a dimension line is drawn to the scale of the drawing. In exceptional cases, in 2D drawing
only, when the dimension value does not correspond to its dimension scale value (out-of-scale features),
the dimension value shall be marked by underlining the dimensional value (see 7.11 and Figure 70).
4.1.4 Auxiliary dimensions
A dimension value can be defined as a dimension for information purposes only. In this case, the
dimension value shall be placed into parenthesis, ( ). This kind of dimension is called an auxiliary
dimension (see 7.12 and Figures 65 and 66).
4.1.5 Theoretically exact dimensions
When a dimension value shall be considered as a theoretical exact dimension and not associated
with general ± tolerancing or not an auxiliary dimension, it shall be placed in a rectangular frame (in
accordance with ISO 1101, 7.13 and Figure 71).
4.1.6 Symmetrical dimensions
When the design of a part has one or more symmetries, it is possible to represent a portion of the part
which can allow reconstructing the complete part by symmetry (see 7.9). In this case, the dimensions,
shown only on the portion and the dimension line between two symmetrical features, are indicated
from the feature shown on the portion with a termination and cross perpendicularly the axis of
symmetry without termination (see Figures 65 and 66).
4.1.7 Characters and presentation
Characters on drawings shall be in accordance with the ISO 3098 series.
There shall be only one character height for dimension and tolerance presentation for a specific
drawing.
A space shall separate the elements of the dimension indicator (see Figures A.3 and A.4).
The dimension value and the lower deviation shall be at the same distance from the dimension line (see
Examples 1 and 2).
When upper and lower tolerance limits are presented in two separate lines (e.g. limit deviations,
dimension limit values), the decimal marker of the upper and lower shall be aligned. When a tolerance
limit is not shown with a decimal marker, the remaining digits shall be aligned as if the decimal marker
had been displayed (see Examples 1 and 2).
Trailing zeros may or may not be presented:
Example 1 Example 2
+0,20 0
2× 55 −0,15 2× 55 −0,15
Deviations shall always be presented with a “+” or “−” sign as appropriate, unless the value is zero, in
which case, no sign shall be presented (see Example 2).
For tolerances attached to a dimension displayed in accordance with ISO 286-1, it is not necessary to
express the values of the deviations unless they are needed (see Figure 1).
Figure 1
4.2 Positioning of dimensions
Dimensions shall be placed in a view or section which shows the relevant feature(s) most clearly (see
Figure 2).
4 © ISO 2018 – All rights reserved
Figure 2
Dimension lines for internal features and dimension lines for external features shall, wherever possible,
be arranged and indicated in separate groups of dimensions to improve readability (see Figure 3).
Figure 3
Where several features or objects are depicted in close proximity, their relative dimensions shall be
grouped together, separately, for ease of reading (see Figure 4).
Whenever possible, dimensions should not be placed within the contour of the depicted item.
Dimensioning of hidden features is not recommended and should be avoided unless absolutely necessary
and completely unambiguous.
Figure 4
4.3 Units of dimensions
For linear units, the predominant unit on a drawing may be specified on the drawing or in an associated
document and the unit omitted from the individual dimensions.
For angular dimensions, the units shall always be specified with the individual dimensions (see Figure 7
and Figures 34 to 37).
Any dimensions expressed in a different unit of measure shall indicate that unit of measure.
5 Elements of dimensioning — Usage
5.1 General
Various elements of dimensioning are illustrated in Figure 5.
6 © ISO 2018 – All rights reserved
Key
1 dimension line
2 nominal dimension value
3 terminator (in this case, an arrowhead)
4 extension line
5 leader line
6 reference line
7 origin symbol
8 property indicator
9 reference letter
Figure 5
5.2 Property indicators
Property indicator symbols (see Table 1) may be used to describe the shape of the feature and the
type of associated dimension. The symbol shall precede the dimension without a space (see figures
referenced in Table 1).
No property indicator is required for the presentation of
— linear dimensions between two parallel planes (see Figure 9), or two parallel straight lines (see
Figure 41), or
— angular dimensions between two intersecting planes (see Figures 7 and 59) or two intersecting
straight lines.
Table 1
Property Example of pres-
Description Associated property
indicator symbol entation
Cylindrical feature or circular
Diameter Figures 2, 6 and 10
feature described by its diameter.
Cylindrical feature or circular
Radius Figures 8 and 44
feature described by its radius.
Square feature with four equal
Square angles and four equal sides Figures 4, 55 to 57
described by its side dimension.
Spherical Spherical feature described by its
Figure 51
diameter diameter.
Spherical Spherical feature described by its
Figure 52
radius radius.
Curvilinear dimension of non-flat
Arc length Figures 8, 53 and 54
feature (e.g. arc length).
Thickness Two offset features defined by its
Figure 78
(of thin objects) thickness.
Depth Depth of a hole or internal feature. Figures 39 and 41
Cylindrical hole with a flat
Cylindrical
bottom described by its diameter Figure 39
counterbore
and depth.
Circular chamfer described by
Countersink Figure 40
a diameter and angle.
Developed Length of feature prior to
Figure 77
length bending or forming.
Indication of the extent of a
restricted area, used in
Between Figures 54 and 81
conjunction with reference
letters.
5.3 Dimension line
Dimension lines shall be indicated as continuous narrow lines according to ISO 128-20.
Dimension lines shall be indicated in the case of:
— linear dimension:
— which is a size of a feature of size indicated by a single dimension line (see Figures 6 and 27);
— which is radius generated from the geometrical centre of the circle of which the arc is part and
leading to the outline of the arc (see Figure 8);
— which is a distance between two features or an extent of restricted area parallel to the length
to be dimensioned (see Figures 10 and 83);
— angular dimensions or dimensions of an arc as a circular arc around the vertex of the angle or the
centre of the arc (see Figures 7 and 8).
Where space is limited, dimension lines may be extended past the extension lines and the arrowheads
placed outside of the extension lines and reversed (see Figure 2).
8 © ISO 2018 – All rights reserved
Figure 6
Figure 7
Figure 8
Where the feature is shown broken, the corresponding dimension line shall be shown unbroken (see
Figure 9).
Figure 9
Dimension lines of circular features may be indicated obliquely through the centre of the feature (see
Figure 10).
Intersection of dimension lines with any other line should be avoided, but where intersection is
unavoidable, they shall be shown unbroken (see Figure 10).
Centre lines and the outlines of a feature shall not be used as dimension lines.
Figure 10
Dimension lines may be shown not in full, when:
— dimensions of diameters are indicated (see Figure 11);
— a part of a symmetrical feature is drawn in a view or section (see Figures 65 and 67);
— the reference feature for dimensioning is not on the drawing sheet and there is no need for its
presentation (see Figure 45, R140);
— simplified running dimensioning is used [see Figure 90 b)].
10 © ISO 2018 – All rights reserved
Figure 11
5.4 Terminators and origin presentation
5.4.1 Terminators
Terminators shall be shown according to one of the following representations (see Figure 12):
a) arrowheads: when an arrowhead is shown, it shall be one of the following types (only one type of
arrowhead shall be used on a single drawing or set of drawings):
1) closed 30° filled, Figure 12 a);
2) closed 30° unfilled, Figure 12 b);
3) open 30°, Figure 12 c);
4) open 90°, Figure 12 d);
b) oblique stroke, Figure 12 e) and f);
c) point, Figure 12 g).
Figures 12 c) and d) terminators shall not be used for mechanical engineering purposes.
a) closed 30° filled b) closed 30°unfilled
c) open 30° d) open 90°
e) oblique stroke f) oblique stroke between arrows
g) point between arrows
Figure 12
The size ratios of the terminators illustrated in Figure 12 shall be in accordance with Annex A.
Where space is available, the arrowhead terminators shall be shown between the extension lines (see
Figure 14). Where space is limited, the arrowhead termination may be
— shown outside of the extension lines on an extended dimension line (see Figure 26, dimension 1,5), or
— substituted with either points or oblique strokes (see Figure 26, dimension 6), or
— substituted by the use of an opposing arrowhead or other terminator from another dimension line
(see Figure 26, dimension 3, Figure 83 and Figure 100, dimension 5).
5.4.2 Origin presentation
The origin symbol may be used for
— the origin for running dimensioning (see 8.4), or
— the origin of a coordinate system for coordinate dimensioning (see 8.5).
The origin symbol shall be indicated on the dimension line at the location where a specific dimension or
multi dimensions start (see Figures 13 and 96).
The size ratios of the origin circle illustrated in Figure 13 shall be in accordance with Annex A.
NOTE The origin symbol does not change the meaning of dimensional tolerances and does not function as
a datum.
Figure 13
12 © ISO 2018 – All rights reserved
5.5 Extension line
Extension lines shall be drawn as continuous narrow lines according to ISO 128-20.
Extension lines should not be drawn between views and should not be drawn parallel to the direction
of hatching.
Extension lines shall extend approximately eight times the line width beyond their associated
dimension line.
Extension lines should be drawn perpendicular to the corresponding physical length (see Figures 5, 6,
11, 14 and 15).
For circular features, the extension line shall be drawn as a continuation of the feature shape (see
Figure 43, ⌀60).
It is permissible to have a gap, eight times the extension line width, between the feature and the
beginning of the extension line (see Figure 15). Gaps can be used with any terminator.
The centre line or outline of a feature or their extensions may be used in place of an extension line (see
Figure 10).
Where common extension lines are shown, i.e. between repeated features, they should be considered to
be coincident (see Figure 21).
Figure 14
Figure 15
The extension lines may be drawn oblique to the feature but shall be parallel to each other (see
Figure 16).
Figure 16
When dimensioning, intersecting projected contours of outlines shall extend approximately eight times
the line width beyond the point of intersection (see Figure 17).
Figure 17
In the case of projected contours of transitions and similar features, the extension lines apply at the
point of intersection of the projection lines (see Figure 18).
14 © ISO 2018 – All rights reserved
Figure 18
Extension lines may be interrupted if their continuation is unambiguous (see Figures 19 and 20). In the
case of angular dimensions, the extension lines are the extensions of the angle legs (see Figure 20).
Figure 19
Figure 20
For repeated features, as an alternative to individual dimensions [see Figure 21 a)] or using common
extension lines which can be ambiguous [see Figure 21 b)], the repeated feature dimension method “n×”
as described in 4.1.2 may be used [see Figure 21 c)].
a)
b)
Figure 21 (continued)
16 © ISO 2018 – All rights reserved
c)
Figure 21
5.6 Leader line
Leader lines shall be drawn as continuous narrow lines according to ISO 128-22 and should end with
a terminator as defined in 5.4.1. Leader lines may also be used in conjunction with reference lines (see
Figure 5).
5.7 Dimensional values
5.7.1 Presentation
To ensure complete legibility on the original drawing, as well as reproductions made from microfilms
(see ISO 6428), lettering used for dimensions shall be in accordance with ISO 3098-2:2000, Type B
Vertical.
NOTE This lettering results in a character height which is 10× the width of a narrow line. See ISO 128-20.
5.7.2 Placement of dimensional values and symbols
Dimensional values shall be placed parallel to their dimension line. The space between the dimension
line and the bottom of the characters and symbols in the dimension shall be a minimum of 2× the line
width between the dimension line and the bottom of the characters and symbols in the dimension in
accordance with Annex A. The dimensions should be placed above and near the middle of the dimension
line. See Figures 22 and 23 and Annex A. For special cases, see 5.7.3.
Dimensional values shall be placed in such a way that they are not crossed by any line. Where this is
unavoidable, interrupted extension lines as referenced in 5.5 (Figure 19) shall be used.
Figure 22
Figure 23
Values of linear dimensions on oblique dimension lines shall be oriented as shown in Figure 24. As
stated in 4.1, the values shall be indicated so that they can be read from the bottom or right-hand side
of the drawing.
Values of angular dimensions shall be oriented as shown in Figure 25. Angular dimensions shall be
placed on top of the dimension line and follow the same rule as linear dimensions; see 4.1 and Figure 24.
18 © ISO 2018 – All rights reserved
Figure 24
Figure 25
5.7.3 Special placement of dimensional values and symbols
The position of dimensional values may be adapted according to different situations:
a) if space is limited, dimensional values shall be placed above the extension of the dimension line
beyond one of the terminators (see Figure 26, dimensions 1,5 and 30°);
b) if the dimension line is too short for the dimensional value to be indicated in the usual way between
the extension lines, the dimensional values shall be placed on a reference line and attached to the
dimension line by a leader line, terminating on the dimension line (see Figure 26, dimensions 2 and 3);
c) the dimension line or leader line may be extended and a horizontal reference line added, allowing the
dimension value to be positioned horizontally above the reference line (see Figures 5, 10 and 27);
d) in running dimensioning, the values shall be indicated near the arrowhead (see Figures 88 to 90).
e) when dimensioning diameters, where there is no ambiguity, a single dimension line may be used,
i.e. without an opposing dimension line (see Figure 27, dimension ⌀16).
Figure 26
Figure 27
To avoid misinterpretation and improve readability, extension lines and dimension lines may be
staggered where many dimensions of the same orientation exist (see Figure 28). The omission of a
portion of the dimension line is unambiguous only for diameters.
Figure 28
5.8 Alpha numerical characters and symbols representing dimensional values
5.8.1 Alpha numerical characters representing dimensional values
Letters may be used to represent dimensional values and these shall be defined on the same drawing or
in associated documentation (see Figure 29).
20 © ISO 2018 – All rights reserved
Letters on drawings shall be shown according to ISO 3098-2, preferably using upper case, with the
exception of when indicating the classes in limits and fits dimensions (see ISO 286-1) and when used
for tabulated dimensions. The letters I, O, Q, q, X, Z or letters used for dimensional symbols according to
5.2, i.e. R and t, should not be used to avoid conflicts and avoid misinterpretation.
Greek letters according to ISO 3098-3 may be shown for the presentation of angular dimensions.
5.8.2 Symbols added to dimensional values
Symbols to dimensional values, e.g. ⌀ for diameter, ⌒ for arc length, ( )
...

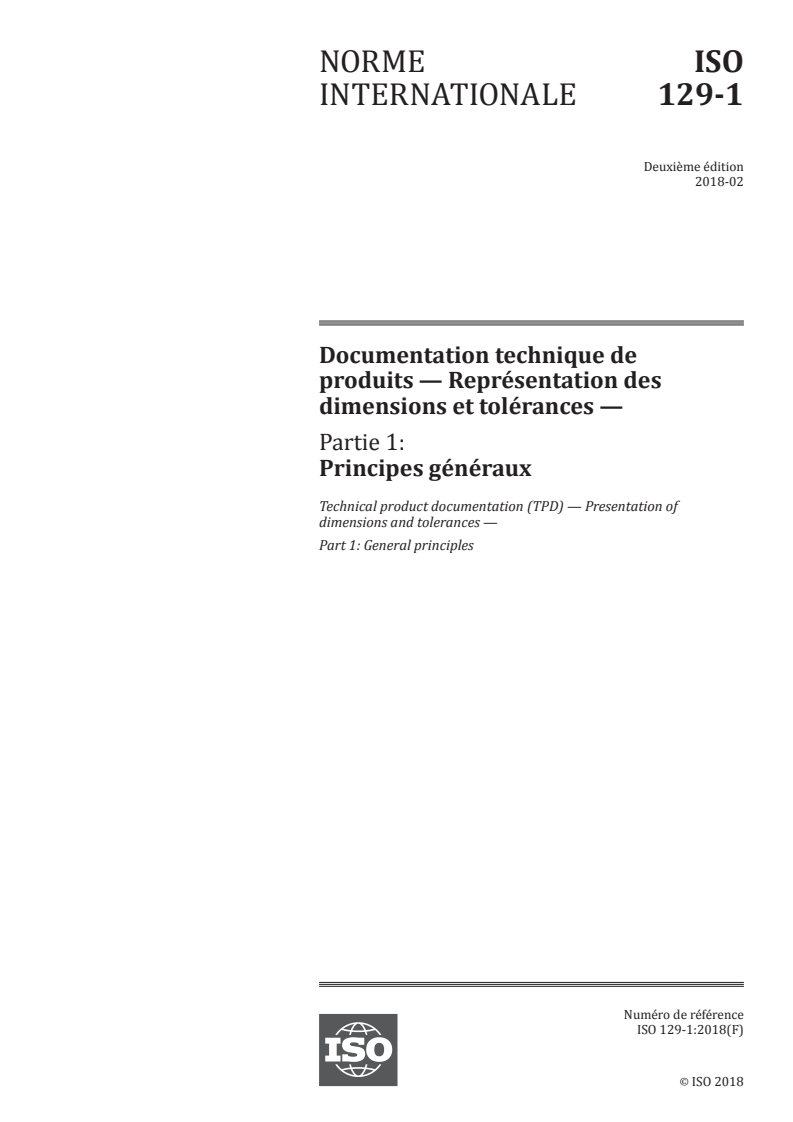

NORME ISO
INTERNATIONALE 129-1
Deuxième édition
2018-02
Documentation technique de
produits — Représentation des
dimensions et tolérances —
Partie 1:
Principes généraux
Technical product documentation (TPD) — Presentation of
dimensions and tolerances —
Part 1: General principles
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

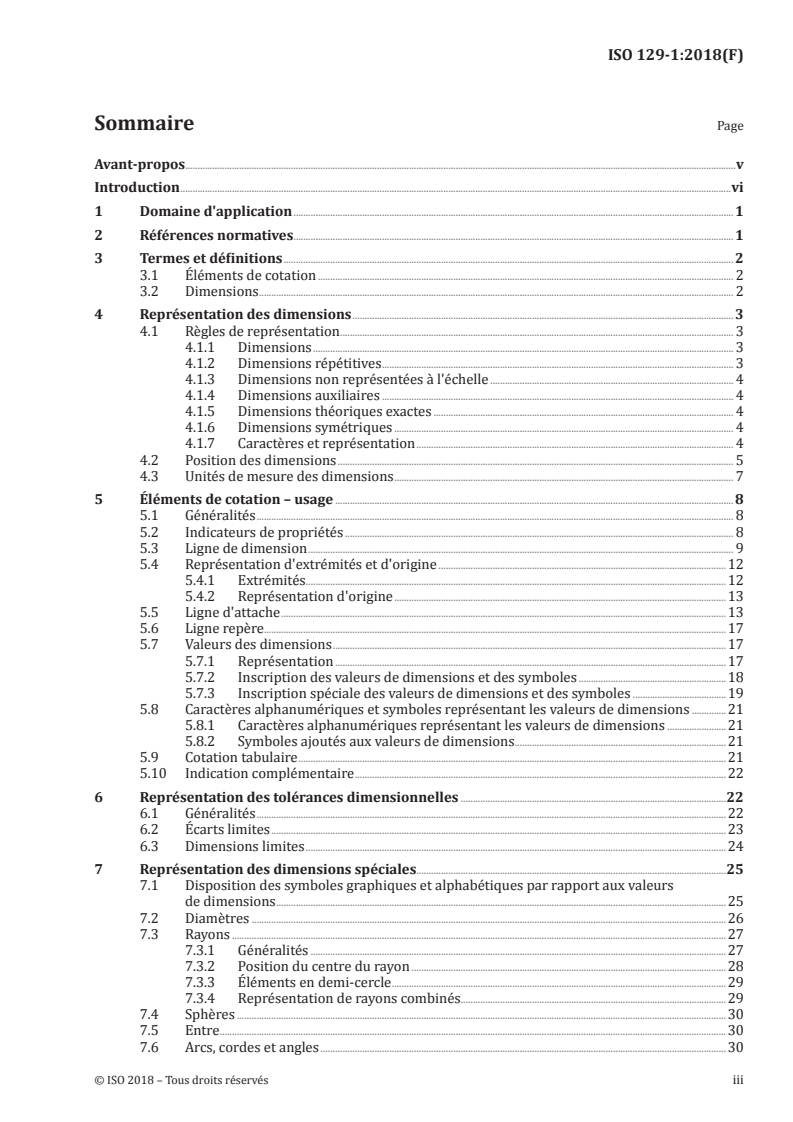

Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
3.1 Éléments de cotation . 2
3.2 Dimensions . 2
4 Représentation des dimensions . 3
4.1 Règles de représentation . 3
4.1.1 Dimensions . 3
4.1.2 Dimensions répétitives . 3
4.1.3 Dimensions non représentées à l'échelle . 4
4.1.4 Dimensions auxiliaires . 4
4.1.5 Dimensions théoriques exactes . 4
4.1.6 Dimensions symétriques . 4
4.1.7 Caractères et représentation . 4
4.2 Position des dimensions . 5
4.3 Unités de mesure des dimensions . 7
5 Éléments de cotation – usage . 8
5.1 Généralités . 8
5.2 Indicateurs de propriétés . 8
5.3 Ligne de dimension . 9
5.4 Représentation d'extrémités et d'origine .12
5.4.1 Extrémités.12
5.4.2 Représentation d'origine .13
5.5 Ligne d'attache .13
5.6 Ligne repère . .17
5.7 Valeurs des dimensions .17
5.7.1 Représentation .17
5.7.2 Inscription des valeurs de dimensions et des symboles .18
5.7.3 Inscription spéciale des valeurs de dimensions et des symboles .19
5.8 Caractères alphanumériques et symboles représentant les valeurs de dimensions .21
5.8.1 Caractères alphanumériques représentant les valeurs de dimensions .21
5.8.2 Symboles ajoutés aux valeurs de dimensions .21
5.9 Cotation tabulaire .21
5.10 Indication complémentaire .22
6 Représentation des tolérances dimensionnelles .22
6.1 Généralités .22
6.2 Écarts limites .23
6.3 Dimensions limites .24
7 Représentation des dimensions spéciales .25
7.1 Disposition des symboles graphiques et alphabétiques par rapport aux valeurs
de dimensions .25
7.2 Diamètres .26
7.3 Rayons .27
7.3.1 Généralités .27
7.3.2 Position du centre du rayon .28
7.3.3 Éléments en demi-cercle .29
7.3.4 Représentation de rayons combinés.29
7.4 Sphères .30
7.5 Entre .30
7.6 Arcs, cordes et angles .30

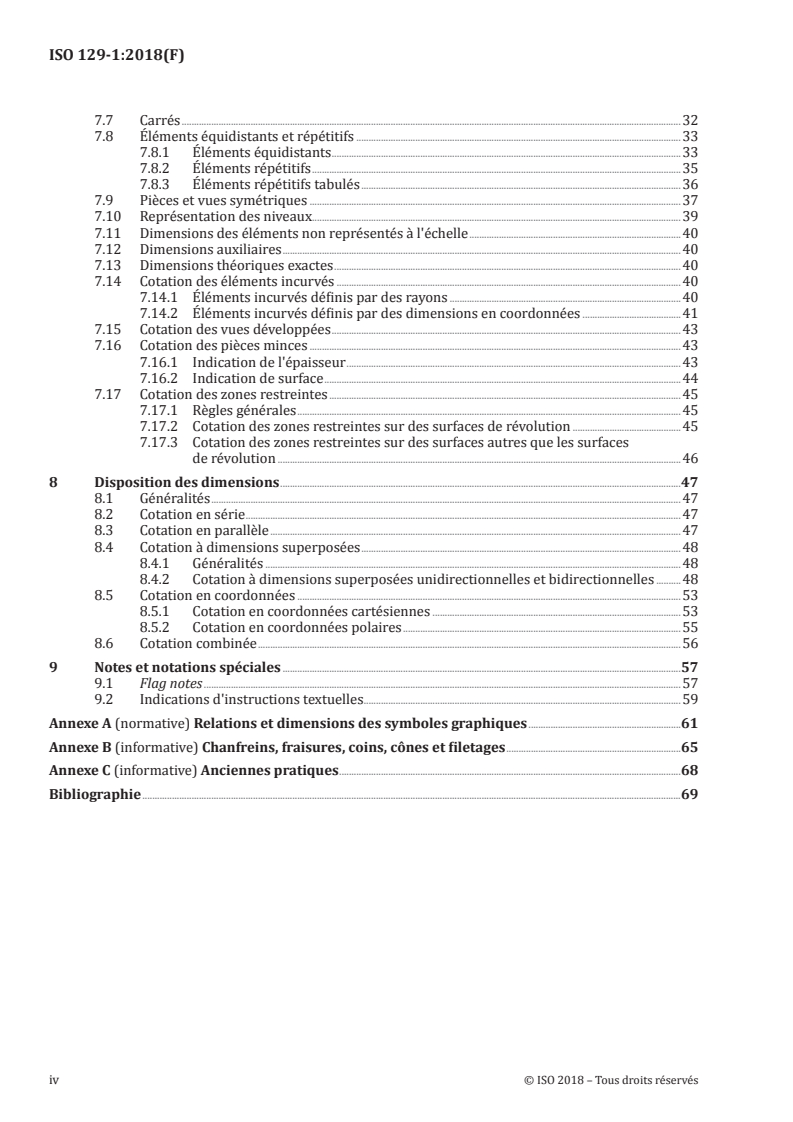

7.7 Carrés .32
7.8 Éléments équidistants et répétitifs .33
7.8.1 Éléments équidistants .33
7.8.2 Éléments répétitifs .35
7.8.3 Éléments répétitifs tabulés .36
7.9 Pièces et vues symétriques .37
7.10 Représentation des niveaux .39
7.11 Dimensions des éléments non représentés à l'échelle .40
7.12 Dimensions auxiliaires .40
7.13 Dimensions théoriques exactes .40
7.14 Cotation des éléments incurvés .40
7.14.1 Éléments incurvés définis par des rayons .40
7.14.2 Éléments incurvés définis par des dimensions en coordonnées .41
7.15 Cotation des vues développées .43
7.16 Cotation des pièces minces .43
7.16.1 Indication de l'épaisseur .43
7.16.2 Indication de surface .44
7.17 Cotation des zones restreintes .45
7.17.1 Règles générales .45
7.17.2 Cotation des zones restreintes sur des surfaces de révolution .45
7.17.3 Cotation des zones restreintes sur des surfaces autres que les surfaces
de révolution .46
8 Disposition des dimensions .47
8.1 Généralités .47
8.2 Cotation en série .47
8.3 Cotation en parallèle .47
8.4 Cotation à dimensions superposées .48
8.4.1 Généralités .48
8.4.2 Cotation à dimensions superposées unidirectionnelles et bidirectionnelles .48
8.5 Cotation en coordonnées .53
8.5.1 Cotation en coordonnées cartésiennes .53
8.5.2 Cotation en coordonnées polaires .55
8.6 Cotation combinée .56
9 Notes et notations spéciales .57
9.1 Flag notes .57
9.2 Indications d'instructions textuelles .59
Annexe A (normative) Relations et dimensions des symboles graphiques .61
Annexe B (informative) Chanfreins, fraisures, coins, cônes et filetages .65
Annexe C (informative) Anciennes pratiques .68
Bibliographie .69
iv © ISO 2018 – Tous droits réservés
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 10, Documentation technique de
produits.
Cette deuxième édition annule et remplace la première édition (ISO 129-1:2004), qui a fait l'objet d'une
révision technique.
Les principales modifications apportées sont les suivantes:
— clarification sur le fait que le présent document ne couvre pas l'application des tolérances de
cotation;
— introduction des symboles d'indicateur de propriété, d'indicateur de surface, de longueur développée
et du symbole «entre»;
— introduction de flag notes et d'instructions textuelles;
— clarification sur la cotation des éléments répétitifs et des zones restreintes.
Une liste de toutes les parties de la série ISO 129 se trouve sur le site Web de l’ISO.
Introduction
L'ISO 129-1 est destinée à tous les domaines d'application. Se reporter aux autres parties de l'ISO 129
pour toute information concernant des domaines d'application spécifiques.
Les principes du tolérancement et de l'interprétation des représentations de tolérance sont décrits dans
la série ISO 14405.
Dans le présent document, les figures illustrent les règles et ne sont pas destinées à montrer des
représentations complètes. Il convient de savoir que la projection américaine aurait également pu être
utilisée sans porter atteinte aux principes établis.
vi © ISO 2018 – Tous droits réservés
NORME INTERNATIONALE ISO 129-1:2018(F)
Documentation technique de produits — Représentation
des dimensions et tolérances —
Partie 1:
Principes généraux
1 Domaine d'application
Le présent document établit les principes généraux pour la représentation des dimensions et des
tolérances associées qui s'appliquent aux dessins techniques en deux dimensions dans toutes les
disciplines et tous les métiers, mais qui peuvent également s'appliquer à des applications en trois
dimensions.
Le présent document ne couvre pas l'application de tolérances dimensionnelles et leur signification.
Voir également l'ISO 14405-1 pour les principes de tolérancement. Le présent document ne peut être
utilisée que pour décrire le modèle nominal d'un dessin; elle ne peut pas être utilisée pour décrire
le modèle de surface non idéal utilisé à des fins de tolérancement (pour plus d'informations sur les
spécifications de tolérancement, voir la liste de normes GPS citées en tant que références normatives ou
bibliographiques).
En ce qui concerne la série ISO 14405, la représentation de l'indication de tolérance ne présente aucune
ambiguïté lorsqu'elle est appliquée à une dimension qui correspond à une alors qu'elle présente une
ambiguïté lorsque la dimension ne correspond pas à une taille.
Toutes les règles présentées dans le présente document sont applicables à tout type de dessin (voir
l'ISO 29845).
En outre, le présente document introduit le concept d'indicateurs de propriétés, de longueur développée,
d'«entre», d'indicateurs de surface, de flag note et d'instructions textuelles.
NOTE 1 Toutes les figures sont représentées uniquement en 2D.
NOTE 2 Des informations et des détails supplémentaires sont donnés dans l'ISO 6284 pour la construction en
génie civil.
2 Références normatives
Les documents suivants sont référencés dans le texte de telle manière qu’une partie ou tout leur
contenu constitue des exigences du présent document. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 128-20, Dessins techniques — Principes généraux de représentation — Partie 20: Conventions de base
pour les traits
ISO 128-22, Dessins techniques — Principes généraux de représentation — Partie 22: Conventions de base
et applications pour les lignes repère et traits de référence
ISO 128-24:2014, Dessins techniques — Principes généraux de représentation — Partie 24: Traits utilisés
pour les dessins industriels
ISO 3098 (toutes les parties), Documentation technique de produits — Écriture
ISO 10209, Documentation technique de produits — Vocabulaire — Termes relatifs aux dessins techniques,
à la définition de produits et à la documentation associée
ISO 14405 (toutes les parties), Spécification géométrique des produits (GPS) — Tolérancement
dimensionnel
ISO 81714-1, Création de symboles graphiques à utiliser dans la documentation technique de produits —
Partie 1: Règles fondamentales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 10209 ainsi que les
suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
3.1 Éléments de cotation
3.1.1
trait d'axe
trait ou ensemble de deux traits perpendiculaires utilisé pour représenter un élément médian (par
exemple un axe ou un plan médian)
3.1.2
ligne de dimension
ligne droite ou incurvée avec des extrémités ou une origine et des extrémités, indiquant la taille d'un
élément ou l'étendue d'un élément ou entre deux éléments, ou entre un élément et une ligne d'attache
(3.1.3), ou entre deux lignes d'attache
3.1.3
ligne d'attache
ligne qui est une extension du contour d'un élément ou d'un trait d'axe (3.1.1)
3.1.4
symbole d'origine
cercle indiquant le début d'une cotation à dimensions superposées ou d'une cotation en coordonnées
3.2 Dimensions
3.2.1
dimension angulaire
valeur de l'angle d'une entité dimensionnelle angulaire ou de l'angle entre deux éléments
Note 1 à l'article: Dans les dessins de construction mécanique, les dimensions angulaires sont classées par tailles
et distances angulaires, voir l'ISO 14405-2.
3.2.2
valeur de dimension
valeur numérique nominale exprimée dans une unité spécifique correspondant à une dimension linéaire
ou angulaire (3.2.4, 3.2.1)
Note 1 à l'article: Les limites de tolérance et/ou les écarts admissibles s'appliquent à la valeur de la dimension.
2 © ISO 2018 – Tous droits réservés
3.2.3
longueur développée
longueur initiale du matériau avant formage, par exemple par pliage
3.2.4
dimension linéaire
taille linéaire d'un élément ou distance linéaire entre deux éléments
Note 1 à l'article: Dans les dessins de construction mécanique, les dimensions linéaires sont classées par tailles
ou distances linéaires, voir l'ISO 14405-2.
3.2.5
indicateur de propriété
symbole utilisé pour définir la forme d'un élément ou une propriété d'une entité composée de plusieurs
éléments
4 Représentation des dimensions
4.1 Règles de représentation
4.1.1 Dimensions
Seules doivent être représentées les dimensions nécessaires pour définir sans ambiguïté la géométrie
nominale (le modèle nominal). Chaque dimension doit être représentée une seule fois en utilisant une
ligne de dimension, une valeur de dimension précédée, si nécessaire, d'un indicateur de propriété.
Lorsqu'il est nécessaire de répéter la représentation d'une dimension, il est possible d'utiliser des
dimensions auxiliaires.
Les valeurs de dimensions indiquées en notation décimale doivent utiliser une virgule comme
séparateur décimal.
Sauf spécification contraire, les dimensions doivent être indiquées pour l'état fini de l'élément coté.
Le texte de toutes les dimensions, de tous les symboles graphiques et de toutes les annotations doit
figurer au-dessus de la ligne de dimension et lu depuis le bas. Lorsque le texte d'une dimension,
d'un symbole ou d'une annotation est représenté verticalement, il doit être lu depuis la droite. La
détermination de l'orientation est basée sur le centre de la dimension, du symbole ou de l'annotation.
Les dimensions seules ne suffisent pas à définir les exigences d'un produit. Les dimensions doivent
être utilisées avec d'autres techniques de spécification, selon le cas, par exemple avec des tolérances
générales, des exigences de tolérancement géométrique ou d'état de surface.
4.1.2 Dimensions répétitives
Lorsqu'un élément est répété sur le dessin, il est possible de simplifier l'indication de sa dimension sur
le dessin en indiquant:
— sur une occurrence de l'élément, la dimension nominale (avec un symbole indicateur de propriété
le cas échéant), précédé du nombre associé de répétitions, suivi d'un symbole de multiplication (×)
et d'un espace (par exemple 2× ⌀18) (voir Figure 10). Pour éviter toute confusion, il est possible
d'identifier chaque membre de la répétition à l'aide d'un identificateur de référence (par exemple
lettre ou symbole), (voir Figure 64);
— une dimension nominale (avec un symbole indicateur de propriété le cas échéant) au-dessus d'un
trait de référence, qui est reliée à chaque membre de la répétition (voir Figures 49 et 50).
4.1.3 Dimensions non représentées à l'échelle
Par défaut, une ligne de dimension est tracée à l'échelle du dessin. Dans des cas exceptionnels, seulement
pour des dessins en deux dimensions, lorsque la valeur de la dimension ne correspond pas à la valeur
de la dimension à l'échelle (dimensions d'éléments non dessinés à l'échelle), la valeur de dimension doit
être repérée en soulignant la valeur de la dimension (voir 7.11 et Figure 70).
4.1.4 Dimensions auxiliaires
Une valeur de dimension peut être définie comme une dimension donnée à titre d'information. Dans ce
cas, la valeur de la dimension doit être mise entre parenthèses, c'est-à-dire (). Ce type de dimension est
appelée dimension auxiliaire (voir 7.12 et Figures 65 et 66).
4.1.5 Dimensions théoriques exactes
Lorsqu'une valeur de dimension doit être considérée comme une dimension théorique exacte et qu'elle
n'est pas associée à un tolérancement général ± ou à une dimension auxiliaire, la valeur de dimension
en question doit être placée dans un cadre rectangulaire (conformément à l'ISO 1101:2012 et au 7.13,
Figure 71).
4.1.6 Dimensions symétriques
Lorsque la conception d'une pièce a une ou plusieurs symétries, il est possible de représenter une
partie de la pièce permettant de reconstituer la pièce complète par symétrie (voir 7.9). Dans ce cas,
les dimensions, uniquement indiquées sur la partie et sur la ligne de dimension entre deux éléments
symétriques, sont indiquées à partir de l'élément représenté sur la partie avec une extrémité et coupent
perpendiculairement l'axe de symétrie sans extrémité (voir Figures 65 et 66).
4.1.7 Caractères et représentation
Les caractères utilisés sur les dessins doivent être en conformité avec la série ISO 3098.
Il ne doit y avoir qu'une seule hauteur de caractère pour la dimension et la représentation de la tolérance
sur un dessin donné.
Un espace doit séparer les éléments de l'indicateur de la dimension (voir Figures A.3 et A.4).
La valeur de la dimension et l'écart inférieur doivent être situés à la même distance de la ligne de
dimension (voir Exemples 1 et 2).
Lorsque les limites de tolérance supérieure et inférieure sont représentées sur deux lignes séparées (par
exemple écarts limites, valeurs des dimensions limites), le séparateur décimal de la limite supérieure
et celui de la limite inférieure doivent être alignés. Lorsqu'une limite de tolérance ne comporte pas
de séparateur décimal, les autres chiffres doivent être alignés comme si le séparateur décimal était
indiqué (voir Exemples 1 et 2).
Les zéros à droite peuvent ou non être représentés.
Exemple 1 Exemple 2
+0,20 0
2× 55 −0,15 2× 55 −0,15
Les écarts doivent toujours être représentés avec un signe, «+» ou «–» selon le cas, à moins que la valeur
ne soit égale à zéro, auquel cas aucun signe ne doit être représenté (voir Exemple 2).
Pour les tolérances reliées à une dimension indiquée conformément à l'ISO 286-1, il n'est pas nécessaire
d'exprimer les valeurs des écarts à moins qu'elles ne soient nécessaires (voir Figure 1).
4 © ISO 2018 – Tous droits réservés
Figure 1
4.2 Position des dimensions
Les dimensions doivent être placées dans une vue ou une coupe qui représente le plus clairement le(s)
élément(s) correspondant(s) (voir Figure 2).
Figure 2
Les lignes de dimension des éléments intérieurs et celles des éléments extérieurs doivent, à chaque fois
que possible, être disposées et indiquées dans des groupes de dimensions distincts pour améliorer la
lisibilité (voir Figure 3).
Figure 3
Lorsque plusieurs éléments ou objets sont représentés à proximité les uns des autres, leurs dimensions
relatives doivent être regroupées à part, pour la facilité de lecture (voir Figure 4).
À chaque fois que possible, il convient de ne pas placer les dimensions à l’intérieur du contour de
l’élément décrit.
La cotation d'éléments cachés n'est pas recommandée et il convient de l'éviter à moins que cette cotation
ne soit absolument nécessaire et sans ambiguïté.
6 © ISO 2018 – Tous droits réservés
Figure 4
4.3 Unités de mesure des dimensions
Pour les unités linéaires, l'unité prédominante sur un dessin peut être spécifiée sur le dessin ou dans un
document associé et elle peut être omise des dimensions individuelles.
Pour les dimensions angulaires, les unités doivent toujours être spécifiées avec les dimensions
individuelles (voir Figure 7 et Figures 34 à 37).
Toute dimension exprimée dans une unité de mesure différente doit mentionner cette unité.
5 Éléments de cotation – usage
5.1 Généralités
La Figure 5 illustre divers éléments de cotation.
Légende
1 ligne de dimension
2 valeur de la dimension nominale
3 extrémité (flèche dans ce cas)
4 ligne d'attache
5 ligne repère
6 trait de référence
7 symbole d'origine
8 indicateur de propriété
9 lettre de référence
Figure 5
5.2 Indicateurs de propriétés
Il est possible d'utiliser des symboles d'indicateurs de propriétés (voir Tableau 1) pour décrire la forme
de l'élément et le type de la dimension associée. Le symbole doit précéder la dimension sans espace
(voir les Figures citées en référence dans le Tableau 1).
Aucun indicateur de propriété n'est requis pour la représentation:
— des dimensions linéaires entre deux plans parallèles (voir Figure 9), ou deux droites parallèles (voir
Figure 41); ou
— des dimensions angulaires entre deux plans concourants (voir Figures 7 et 59) ou deux droites
concourantes.
8 © ISO 2018 – Tous droits réservés
Tableau 1
Symbole d'indicateur Exemple de
Description Propriété associée
de propriété représentation
Élément cylindrique ou élément circu-
Diamètre Figures 2, 6, 10
laire décrit par son diamètre
Élément cylindrique ou élément circu- Figures 8, 44
Rayon
laire décrit par son rayon
Élément carré avec quatre angles égaux Figures 4, 55 à 57
Carré et quatre côtés égaux, décrit par la
dimension de son côté
Élément sphérique décrit par son Figure 51
Diamètre d'une sphère
diamètre
Élément d'une sphère décrit par son Figure 52
Rayon d'une sphère
rayon
Dimension curviligne d'un élément non Figures 8, 53, 54
Longueur d'un arc
plan (par exemple longueur d'arc)
Épaisseur Deux éléments excentrés définis par Figure 78
(d'objets minces) leur épaisseur
Profondeur d'un trou ou d'un élément Figures 39, 41
Profondeur
intérieur
Trou cylindrique avec un fond plat, dé- Figure 39
Dégagement cylindrique
crit par son diamètre et sa profondeur
Chanfrein circulaire décrit par un dia- Figure 40
Fraisure
mètre et un angle
Longueur d'un élément avant pliage ou Figure 77
Longueur développée
formage
Indication de l'étendue d'une zone res- Figures 54 et 81
Entre treinte, utilisée conjointement avec des
lettres de référence.
5.3 Ligne de dimension
Les lignes de dimension doivent être indiquées à l'aide de traits continus fins conformément à
l'ISO 128-20.
Les lignes de dimension doivent être indiquées de la façon suivante:
— dimension linéaire:
— correspondant à une taille d'élément indiquée par une seule ligne de dimension (voir
Figures 6 et 27)
— correspondant au rayon généré à partir du centre géométrique du cercle dont fait partie l'arc et
en direction du contour de l'arc (voir Figure 8)
— correspondant à la distance entre deux éléments ou à une étendue de zone délimitée parallèle à
la longueur (voir Figures 10 et 83)
— dans le cas de dimensions angulaires ou d'arcs: sur un arc circulaire tracé au-dessus du sommet de
l'angle ou du centre de l'arc (voir Figures 7 et 8); et
S'il n'y a pas assez de place, les dimensions peuvent être indiquées sur des prolongements de la ligne de
dimension et à l'aide de flèches inversées placées à l'extérieur des lignes d'attache (voir Figure 2).
Figure 6
Figure 7
Figure 8
La ligne de dimension qui correspond à la représentation d’un élément en vue interrompue doit être
tracée sans interruption (voir Figure 9).
10 © ISO 2018 – Tous droits réservés
Figure 9
La ligne de dimension d'un élément circulaire peut être une ligne oblique passant par le centre de
l'élément (voir Figure 10).
Il convient d'éviter que les lignes de dimension coupent d'autres lignes, mais lorsque l'intersection est
inévitable, il convient que la ligne de dimension ne soit pas interrompue (voir Figure 10).
Un trait d'axe ou le contour d'un élément ne doit pas être utilisé comme une ligne de dimension.
Figure 10
Il est possible de ne pas représenter les lignes de dimension dans leur intégralité, si:
— la dimension indiquée est celle d'un diamètre (voir Figure 11);
— une vue ou une section représente une partie d'un élément symétrique (voir Figures 65 et 67);
— l'élément de référence pour la cotation est absent de la feuille de dessin et sa mention n'est pas
indispensable (voir Figure 45, R140);
— la cotation simplifiée à dimensions superposées est utilisée [voir Figure 90 b)].
Figure 11
5.4 Représentation d'extrémités et d'origine
5.4.1 Extrémités
Les extrémités doivent être indiquées selon l'une des représentations suivantes (voir Figure 12):
a) flèches: lorsqu'une flèche est utilisée, elle doit être de l’un des types suivants. Un seul type de flèche
doit être utilisé sur un même dessin ou ensemble de dessins.
1) fermée et noircie, de 30°, Figure 12 a);
2) fermée et non noircie, de 30°, Figure 12 b);
3) ouverte, de 30°, Figure 12 c);
4) ouverte, de 90°, Figure 12 d);
b) barre oblique, Figure 12 e) et 12 f);
c) point, Figure 12 g).
Les extrémités c) et d) à la Figure 12 ne doivent pas être utilisées en construction mécanique.
a) fermée et noircie, de 30° b) fermée et non noircie, de 30°
c) ouverte, de 30° d) ouverte, de 90°
12 © ISO 2018 – Tous droits réservés
e) barre oblique f) barre oblique entre des flèches
g) point entre des flèches
Figure 12
Les rapports dimensionnels des extrémités illustrées à la Figure 12 doivent être conformes à l'Annexe A.
Lorsqu'il y a de la place, les extrémités sous forme de flèches doivent être indiquées entre les lignes
d'attache (voir Figure 14). S'il n'y a pas assez de place, la flèche d'extrémité peut être:
— indiquée à l’extérieur des lignes d'attache dans le prolongement de la ligne de dimension (voir
Figure 26, dimension 1,5); ou
— remplacée par des points ou des barres obliques (voir Figure 26, dimension 6); ou
— remplacée par une flèche de sens opposé ou une autre extrémité provenant d'une autre ligne de
dimension (voir Figure 26, dimension 3, Figure 83 et Figure 100, dimension 5).
5.4.2 Représentation d'origine
Le symbole d'origine peut être utilisé pour:
— l'origine utilisée pour la cotation à dimensions superposées (voir 8.4);
— l'origine d'un système de coordonnées utilisée pour la cotation en coordonnées (voir 8.5).
Le symbole d'origine doit être indiqué sur la ligne de dimension à l'endroit où commencent une
dimension spécifique ou des dimensions multiples (voir Figures 13 et 96).
Les rapports dimensionnels du cercle d'origine illustré à la Figure 13 doivent être conformes à
l'Annexe A.
NOTE Le symbole d'origine ne change pas la signification d'une tolérance dimensionnelle et ne fonctionne
pas comme une référence spécifiée.
Figure 13
5.5 Ligne d'attache
Les lignes d'attache doivent être indiquées à l'aide de traits continus fins conformément à l'ISO 128-20.
Il convient que les lignes d'attache ne soient pas tracées entre des vues et qu'elles ne soient pas parallèles
à la direction des hachures.
Les lignes d'attache doivent être prolongées d'environ huit fois leur épaisseur de trait au-delà de la ligne
de dimension associée.
Il convient de tracer les lignes d'attache perpendiculairement à la longueur physique correspondante
(voir Figures 5, 6, 11, 14 et 15).
Pour les éléments circulaires, la ligne d'attache doit être tracée dans le prolongement de la forme de
l'élément (voir Figure 43, ⌀60).
Un espace d'environ huit fois l'épaisseur de trait est acceptable entre l'élément et le début de la ligne
d'attache (voir Figure 15). Les espaces peuvent être utilisés avec n'importe quelle extrémité.
Le trait d'axe ou le contour d'un élément ou leurs prolongements peuvent être utilisés à la place d'une
ligne d’attache (voir Figure 10).
Lorsque des lignes d'attache communes sont indiquées, c'est-à-dire entre des éléments répétitifs, il
convient qu’elles soient considérées comme coïncidentes (voir Figure 21).
Figure 14
Figure 15
Les lignes d'attache peuvent être obliques par rapport à l'élément, mais elles doivent être parallèles
entre elles (voir Figure 16).
Figure 16
14 © ISO 2018 – Tous droits réservés
Lors de la cotation, les lignes d'épure concourantes doivent être prolongées d'environ huit fois leur
épaisseur de trait au-delà du point d'intersection (voir Figure 17).
Figure 17
Dans le cas de lignes d’épure de transitions et autres éléments similaires, les lignes d'attache sont
tracées à partir du point d'intersection des lignes de construction (voir Figure 18).
Figure 18
Il est possible d'interrompre les lignes d'attache si leur prolongement n'est pas ambigu (voir Figures 19
et 20). Dans le cas de dimensions angulaires, les lignes d'attache sont tracées dans le prolongement des
côtés de l'angle (voir Figure 20).
Figure 19
Figure 20
Pour les éléments répétitifs, en variante aux dimensions individuelles [voir Figure 21 a)] ou en
cas d'utilisation de lignes d'attache commune qui peuvent être ambigües [voir Figure 21 b)], il est
possible d'utiliser le symbole «n×» des dimensions des éléments répétitifs comme décrit en 4.1.2 [voir
Figure 21 c)].
16 © ISO 2018 – Tous droits réservés
a)
b)
c)
Figure 21
5.6 Ligne repère
Les traits de rappel de dimension doivent être tracés à l'aide de traits continus fins conformément à
l'ISO 128-22 et il convient qu'ils se terminent par une extrémité telle que définie en 5.4.1. Les traits de
rappel de dimension peuvent être également utilisés conjointement avec des traits de référence (voir
Figure 5).
5.7 Valeurs des dimensions
5.7.1 Représentation
Pour assurer une bonne lisibilité tant du dessin original que de ses reproductions à partir de microfilms
(voir l'ISO 6428), l'écriture utilisée pour les dimensions doit être conforme à l'ISO 3098-2:2000, Type B
Verticale.
NOTE Cela aboutit à une hauteur de caractère 10 fois supérieure à l'épaisseur d'un trait fin. Voir l'ISO 128-20.
ISO 129-1:201
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
