INTERNATIONAL ISO
STANDARD 10619-2
Second edition
2017-11
Rubber and plastics hoses and
tubing — Measurement of flexibility
and stiffness —
Part 2:
Bending tests at sub-ambient
temperatures
Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la
flexibilité et de la rigidité —
Partie 2: Essais de courbure à des températures inférieures à
l'ambiante
Reference number
ISO 10619-2:2017(E)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 10619-2:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10619-2:2017(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Method A . 2
4.1 General . 2
4.2 Apparatus . 2
4.3 Hose test piece . 2
4.3.1 Type . . 2
4.3.2 Number of hose test pieces . 2
4.4 Test temperature . 2
4.5 Procedure . 3
4.6 Expression of results . 3
4.7 Test report . 3
5 Method B . 4
5.1 General . 4
5.2 Apparatus . 4
5.3 Hose test pieces . 4
5.4 Test temperature . 4
5.5 Procedure . 4
5.6 Test report . 5
6 Method C. 5
6.1 General . 5
6.2 Apparatus . 5
6.3 Hose test piece . 5
6.4 Test temperature . 5
6.5 Procedure . 6
6.6 Expression of results . 6
6.7 Test report . 7
© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 10619-2:2017(E)

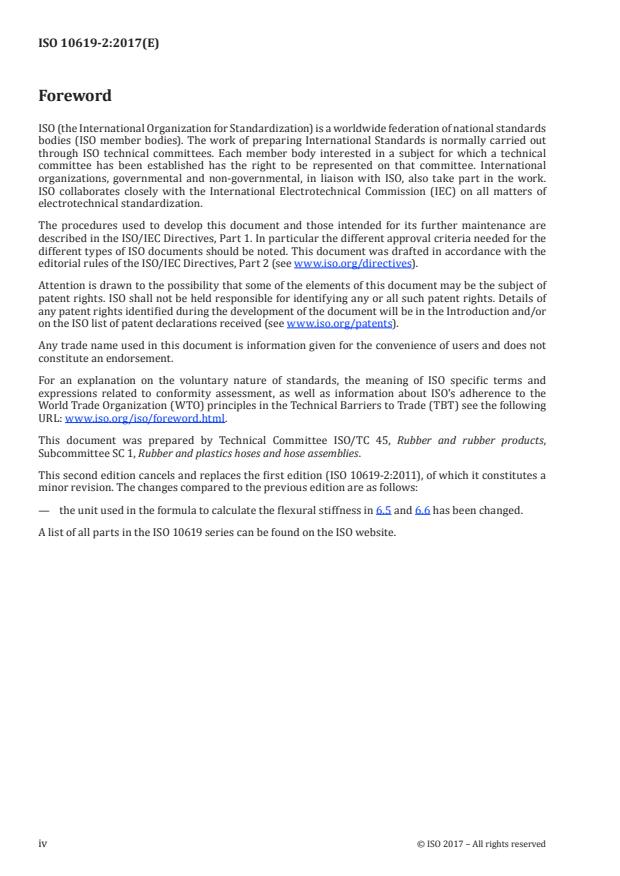

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 1, Rubber and plastics hoses and hose assemblies.
This second edition cancels and replaces the first edition (ISO 10619-2:2011), of which it constitutes a
minor revision. The changes compared to the previous edition are as follows:
— the unit used in the formula to calculate the flexural stiffness in 6.5 and 6.6 has been changed.
A list of all parts in the ISO 10619 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10619-2:2017(E)
Rubber and plastics hoses and tubing — Measurement of
flexibility and stiffness —
Part 2:
Bending tests at sub-ambient temperatures
WARNING — Persons using this document should be familiar with normal laboratory practice.
This document does not purport to address all of the safety problems, if any, associated with its
use. It is the responsibility of the user to establish appropriate safety and health practices.
1 Scope
This document specifies two methods for measuring the stiffness and one method for the determination
of the flexibility of rubber and plastics hoses and tubing when they are bent to a specific radius at sub-
ambient temperatures.
Method A is suitable for non-collapsible rubber and plastics hoses and tubing with a bore of up to and
including 25 mm. This method provides a means of measuring the stiffness of the hose or tubing when
the temperature is reduced from a standard laboratory temperature.
Method B is suitable for rubber and plastics hoses and tubing with a bore of up to 100 mm and provides
a means of assessing the flexibility of the hose or tubing when bent around a mandrel at a specified sub-
ambient temperature. It can also be used as a routine quality control test.
Method C is suitable for rubber and plastics hoses and tubing with a bore of 100 mm and greater.
This method provides a means of measuring the stiffness of the hose and tubing at sub-ambient
temperatures. This method is only suitable for hoses and tubing which are non-collapsible.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http://www.el
...
NORME ISO
INTERNATIONALE 10619-2
Deuxième édition
2017-11
Tuyaux et tubes en caoutchouc et en
plastique — Mesurage de la flexibilité
et de la rigidité —
Partie 2:
Essais de courbure à des températures
inférieures à l'ambiante
Rubber and plastics hoses and tubing — Measurement of flexibility
and stiffness —
Part 2: Bending tests at sub-ambient temperatures
Numéro de référence
ISO 10619-2:2017(F)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 10619-2:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10619-2:2017(F)
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Méthode A . 2
4.1 Généralités . 2
4.2 Appareillage. 2
4.3 Éprouvette tuyau . 3
4.3.1 Type . . 3
4.3.2 Nombre d'éprouvettes tuyaux . 3
4.4 Température d'essai . 3
4.5 Mode opératoire . 3
4.6 Expression des résultats . 3
4.7 Rapport d'essai . 4
5 Méthode B . 4
5.1 Généralités . 4
5.2 Appareillage. 4
5.3 Éprouvettes tuyaux. 5
5.4 Température d'essai . 5
5.5 Mode opératoire . 5
5.6 Rapport d'essai . 5
6 Méthode C . 6
6.1 Généralités . 6
6.2 Appareillage. 6
6.3 Éprouvette tuyau . 6
6.4 Température d'essai . 6
6.5 Mode opératoire . 6
6.6 Expression des résultats . 7
6.7 Rapport d'essai . 7
© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 10619-2:2017(F)

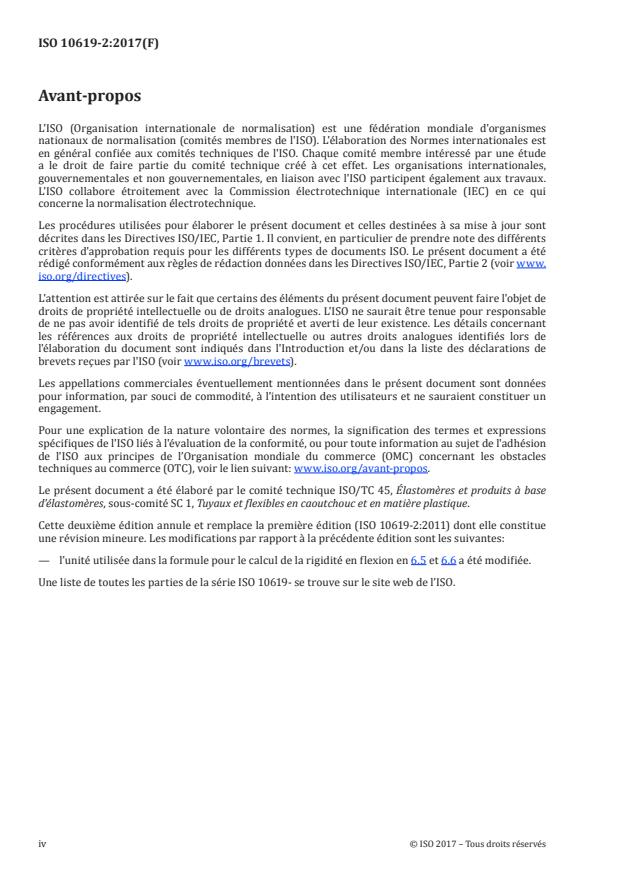

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.
Cette deuxième édition annule et remplace la première édition (ISO 10619-2:2011) dont elle constitue
une révision mineure. Les modifications par rapport à la précédente édition sont les suivantes:
— l’unité utilisée dans la formule pour le calcul de la rigidité en flexion en 6.5 et 6.6 a été modifiée.
Une liste de toutes les parties de la série ISO 10619- se trouve sur le site web de l’ISO.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10619-2:2017(F)
Tuyaux et tubes en caoutchouc et en plastique — Mesurage
de la flexibilité et de la rigidité —
Partie 2:
Essais de courbure à des températures inférieures à
l'ambiante
AVERTISSEMENT — Il convient que l'utilisateur du présent document connaisse bien les
pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur
d'établir des pratiques appropriées en matière d'hygiène et de sécurité.
1 Domaine d'application
Le présent document spécifie deux méthodes de mesure de la rigidité et une méthode de détermination
de la flexibilité des tuyaux et des tubes en caoutchouc et en plastique lorsqu’ils sont courbés à un rayon
spécifique à des températures inférieures à la température ambiante.
La méthode A convient pour des tuyaux et des tubes en caoutchouc et en plastique non aplatissables
dont l'alésage est inférieur ou égal à 25 mm. Cette méthode fournit un moyen de mesurer la rigidité
du tuyau ou du tube lorsque la température est réduite par rapport à une température normale de
laboratoire.
La méthode B convient pour des tuyaux et des tubes en caoutchouc et en plastique dont l'alésage est
inférieur à 100 mm et fournit un moyen pour évaluer la flexibilité du tuyau ou du tube lorsqu'il est
courbé autour d'un mandrin à une température inférieure à la température ambiante spécifiée. Elle
peut également être utilisée comme essai de routine de contrôle qualité.
La méthode C convient pour des tuyaux et des tubes en caoutchouc et en plastique dont l'alésage est
supérieur ou égal à 100 mm. Cette méthode fournit un moyen de mesurer la rigidité du tuyau ou du tube
à des températures inférieures à la température ambiante. Cette méthode ne convient que pour des
tuyaux ou des tubes non aplatissables.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d’essais physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 8330 ainsi que les
suivants s'appliquent.
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 10619-2:2017(F)
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp
3.1
courbure
mise en forme d'un objet rectiligne ou contrainte imposée à celui-ci pour obtenir une courbe ou un
angle à une température spécifiée
3.2
flexibilité
facilité de courbure (3.1) d’un tuyau sans qu'il soit
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
