IEC TR 60721-4-2:2001/AMD1:2003

RAPPORT CEI
TECHNIQUE
IEC
TR 60721-4-2
TECHNICAL
REPORT
AMENDEMENT 1
AMENDMENT 1
2003-05
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Amendement 1
Classification des conditions d’environnement –
Partie 4-2:
Guide pour la corrélation et la transformation
des classes de conditions d’environnement
de la CEI 60721-3 en essais d’environnement
de la CEI 60068 –
Transport
Amendment 1
Classification of environmental conditions –
Part 4-2:
Guidance for the correlation and transformation
of environmental condition classes of IEC 60721-3
to the environmental tests of IEC 60068 –
Transportation
CODE PRIX
S
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
For price, see current catalogue
Pour prix, voir catalogue en vigueur

– 2 – TR 60721-4-2 Amend. 1  CEI:2003
AVANT-PROPOS
Le présent amendement a été établi par le comité d’études 104 de la CEI: Conditions, classifi-
cation et essais d'environnement.
Le texte de cet amendement est issu des documents suivants:
Projet d’enquête Rapport de vote
104/195/DTR 104/256A/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2006. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
_______________
Page 2
SOMMAIRE
Ajouter le titre de la nouvelle annexe A suivante:
Annexe A Transport – Conditions climatiques
Remplacer la liste existante des tableaux par la nouvelle liste suivante:
Tableau 1 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K2
Tableau 2 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K3
Tableau 3 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K4
Tableau 4 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K5
Tableau 5 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2M1
Tableau 6 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2M2
Tableau 7 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2M3
Tableau A.1 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K1
Tableau A.2 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K5H
Tableau A.3 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K5L
Tableau A.4 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K6
Tableau A.5 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K7

TR 60721-4-2 Amend. 1  IEC:2003 – 3 –
FOREWORD
This amendment has been prepared by IEC technical committee 104: Environmental
conditions, classification and methods of test.
The text of this amendment is based on the following documents:
Enquiry draft Report on voting
104/195/DTR 104/256A/RVC
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2006. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
_____________
Page 3
CONTENTS
Add the title of the following Annex A:
Annex A Transportation – Climatic conditions
Replace the existing list of tables by the following new list:
Table 1 – Recommended tests for IEC 600721-3-2 – Class 2K2
Table 2 – Recommended tests for IEC 600721-3-2 – Class 2K3
Table 3 – Recommended tests for IEC 600721-3-2 – Class 2K4
Table 4 – Recommended tests for IEC 600721-3-2 – Class 2K5
Table 5 – Recommended tests for IEC 600721-3-2 – Class 2M1
Table 6 – Recommended tests for IEC 600721-3-2 – Class 2M2
Table 7 – Recommended tests for IEC 600721-3-2 – Class 2M3
Table A.1 – Recommended tests for IEC 60721-3-2 – Class 2K1
Table A.2 – Recommended tests for IEC 60721-3-2 – Class 2K5H
Table A.3 – Recommended tests for IEC 60721-3-2 – Class 2K5L
Table A.4 – Recommended tests for IEC 60721-3-2 – Class 2K6
Table A.5 – Recommended tests for IEC 60721-3-2 – Class 2K7

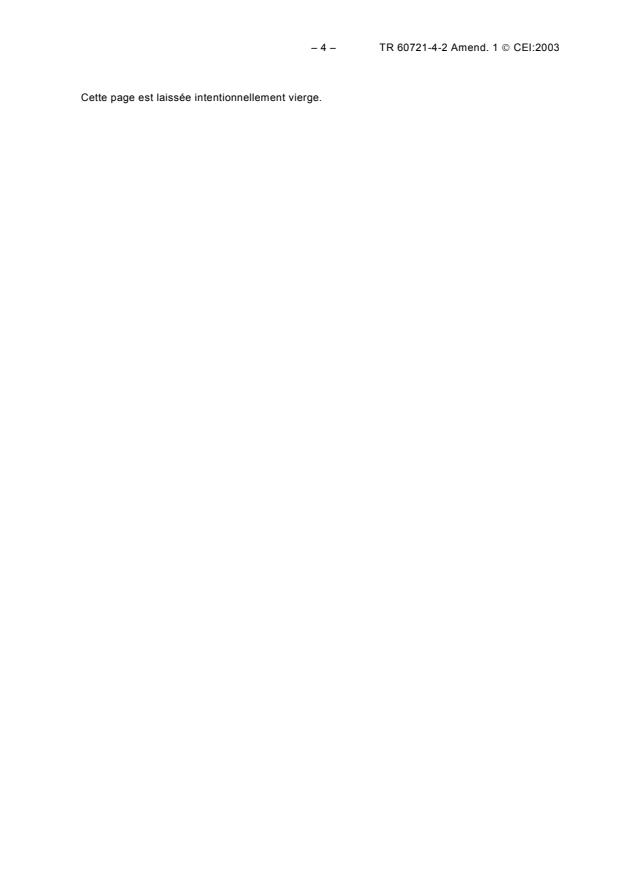

– 4 – TR 60721-4-2 Amend. 1  CEI:2003
Cette page est laissée intentionnellement vierge.

TR 60721-4-2 Amend. 1  IEC:2003 – 5 –
This page is intentionally left blank.

– 6 – TR 60721-4-2 Amend. 1  CEI:2003
Page 44
Ajouter, après le Tableau 7, la nouvelle Annexe A suivante:

TR 60721-4-2 Amend. 1  IEC:2003 – 7 –
Page 45
Add after Table 7, the following new Annex A:

– 8 –     TR 60721-4-2 Amend. 1  CEI:2003
Annexe A
Transport – Conditions climatiques
Tableau A.1 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K1
(transport dans des conditions protégées contre les intempéries et ventilées)
CEI 60721-3-2 – Conditions climatiques CEI 60068-2 – Essais climatiques
a
Agent d'environnement Catégorie Essai de la CEI 60068-2 le plus approchant Essai recommandé Note
o
2K1
Méthode d'essai Sévérité Méthode d'essai Sévérité n
a) Basse température de l’air +5 °C Selon l’essai recommandé 60068-2-1: Ab +5 °C, 16 h 1)
b
b) Haute température de l’air, dans des
Non
compartiments non ventilés
c) Haute température de l’air, dans des +40 °C Selon l’essai recommandé 60068-2-2: Bb +40 °C, 16 h 2)
compartiments ventilés ou air
extérieur
d) Variation de température: air/air Non
e) Variation de température: air/eau Non
f) Humidité relative: non associée à 75 % Selon l’essai recommandé 60068-2-56: Cb +30 °C, 85 % HR, 96 h 3)
des variations rapides de +30 °C
température
g) Humidité relative, associée à des Non
variations rapides de température:
air/air à teneur en eau élevée
h) Humidité absolue, associée à des Non
variations rapides de température:
air/air à teneur en eau élevée
i) Basse pression atmosphérique 70 kPa 60068-2-13: M 70 kPa, 30 min Essai normalement non requis - voir note 4) 4)
j) Variation de la pression Non
atmosphérique
k) Mouvement de l'air environnant Non
l) Précipitation (pluie) Non
m) Rayonnement solaire 700 W/m² 60068-2-5: Sa 1 120 W/m², 72 h, +40 °C Réaliser l’essai de chaleur sèche et évaluer les 5)
Procédure C matériaux quant aux réactions photochimiques
n) Rayonnement de chaleur Non
o) Eau provenant d'autres sources que Non
la pluie
p) Mouillure Non
a
Il n’y a pas de climatogrammes proposés pour les catégories de transport car ils ne font pas partie de la CEI 60721-3-2.
b
«Non» dans la colonne catégorie signifie qu’il n’y a pas de condition spécifiée dans la CEI 60721-3-2.

TR 60721-4-2 Amend. 1  CEI:2003        – 9 –
Notes explicatives pour le Tableau A.1 − Catégorie 2K1
1) La température d’essai est équivalente à l’agent d’environnement de la 5) La procédure d’essai C de la CEI 60068-2-5 destinée à simuler les effets du
CEI 60721-3-2 pour cette catégorie. Comme il y a rarement des variations rayonnement solaire au niveau du sol est choisie car elle produit un
chimiques ou physiques dans le matériau une fois qu’il est stabilisé à basse rayonnement continu permettant l’évaluation des effets de la photodégradation.
température, la durée recommandée de 16 h est considérée comme largement Même si la sévérité de cette catégorie est de 700 W/m , la seule condition
suffisante et elle peut être réduite à 2 h pour de petits matériels ayant une faible d’essai contenue dans la CEI 60068-2-5: Sa est une valeur de 1 120 W/m
masse thermique. pour le rayonnement solaire.
2) La température d’essai est équivalente à l’agent d’environnement de la CEI Il est recommandé de ne pas effectuer d’essai de rayonnement solaire car
60721-3-2 pour cette catégorie. Le choix de la durée de 16 h est la plus dans le transport du produit, l’effet principal du rayonnement solaire est une
acceptable des valeurs recommandées dans la CEI 60068-2 pour un essai élévation de la température à cet endroit. Cette élévation de la température
d’acceptation, dans la plupart des applications. est incluse dans la valeur utilisée pour la condition de chaleur sèche, et par
conséquent, il n’est pas requis d’essai supplémentaire. Les réactions
3) L’humidité d’essai est la sévérité d’essai préférentielle la plus proche de l’essai
photochimiques résultant d’une exposition aux rayonnements solaires sont
Cb de la CEI 60068-2-56 (essai continu de chaleur humide), bien que l’humidité
normalement prises en compte pour le choix des composants, des matériaux
relative soit supérieure à la valeur de la sévérité caractéristique issue de la
et des vernis de finition.
CEI 60721-3-2. La durée de 96 h est considérée comme suffisante pour
démontrer que la conception du matériel entre correctement dans les tolérances
pour supporter cette humidité.
4) Pour les matériels hermétiquement fermés ou pour les matériels contenant ou
traitant des liquides, l’essai M de la CEI 60068-2-13 est recommandé. Pour des
applications normales dans lesquelles l’effet de la pression atmosphérique est
évaluée au niveau du composant, il n'est pas recommandé d'essai.

TR 60721-4-2 Amend. 1  IEC:2003         – 10 –
Annex A
Transportation – Climatic conditions
Table A.1 – Recommended tests for IEC 60721-3-2 – Class 2K1
(transportation in weatherprotected heated and ventilated conditions)
IEC 60721-3-2 – Climatic conditions IEC 60068-2 – Climatic tests
Nearest IEC 60068-2 Recommended test
Class Note
a
Environmental parameter
2K1
no.
Test method Severity Test method Severity
a) Low air temperature +5 °C As recommended test 60068-2-1: Ab +5 °C, 16 h 1)
b
b) High air temperature, unventilated No
c) High temperature: air in ventilated +40 °C As recommended test 60068-2-2: Bb +40 °C, 16 h 2)
enclosures or outdoor air
d) Change of temperature: air/air No
e) Change of temperature: air/water No
f) Relative humidity: not combined with 75 % As recommended test 60068-2-56: Cb +30 °C, 85 % RH, 96 h 3)
rapid temperature changes +30 °C
g) Relative humidity: combined with rapid No
temperature changes: air/air at high
relative humidity
h) Absolute humidity, combined with rapid No
temperature changes: air/air at high
water content
i) Low air pressure 70 kPa 60068-2-13: M 70 kPa, 30 min Test normally not required - see note 4) 4)
j) Change of air pressure No
k) Movement of surrounding air No
l) Precipitation (rain) No
m) Solar radiation 700 W/m² 60068-2-5: Sa 1 120 W/m², 72 h, +40 °C Perform dry heat test and evaluate materials 5)
Procedure C for photochemical reactions
n) Radiation: heat No
o) Water from sources other than rain No
p) Wetness No
a
No climatograms are shown for the transportation classes since they are not included in IEC 60721-3-2.
b
‘No’ in the class column means that no IEC 60721-3-2 condition is specified.

– 11 –       TR 60721-4-2 Amend. 1  IEC:2003
Explanatory notes for Table A.1 – Class 2K1
1) The test temperature is equivalent to the environmental parameter of 5) The IEC 60068-2-5 procedure C test for simulating the effects of solar
IEC 60721-3-2 for this class. Because there are rarely chemical or physical radiation at ground level is chosen since it produces continuous irradiation,
changes in material once low temperature stabilisation has been achieved, thus allowing assessment of photodegradation effects. Although the severity
the recommended duration of 16 h is considered to be more than adequate of this class is 700 W/m², the only test condition contained in IEC 60068-
and this may be reduced to 2 h for small products with low thermal mass. 2-5: Sa is for a solar radiation value of 1 120 W/m².
2) The test temperature is equivalent to the environmental parameter of It is recommended that no solar radiation test be performed since, in the
IEC 60721-3-2 for this class. The selection of the duration of 16 h is the transportation of the product, the main effect of solar radiation is a
most acceptable of those recommended in IEC 60068-2 for the purpose of temperature rise in the location. This temperature rise is included in the value
acceptance testing for most applications. used for the dry heat condition, therefore, no additional test is required.
Photochemical reactions resulting from exposure to solar radiation are
3) The test humidity is the nearest preferred test severity of test Cb of
normally considered when choosing components, materials and finishes.
IEC 60068-2-56 (damp heat, steady state), although the relative humidity is
higher than the value of the characteristic severity from IEC 60721-3-2.
The duration of 96 h is considered to be sufficient to demonstrate that the
equipment design is adequately toleranced to survive this humidity.
4) For sealed equipment or for equipment containing or processing liquids,
test M of IEC 60068-2-13 is recommended. For normal applications where
the effect of air pressure is evaluated at the component level, no test is
recommended.
– 12 –     TR 60721-4-2 Amend. 1  CEI:2003
Tableau A.2 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K5H
(transport non protégé contre les intempéries, non ventilé, dans le monde entier, à l’exclusion de climats froid et froid-tempéré)
CEI 60721-3-2 – Conditions climatiques CEI 60068-2 – Essais climatiques
Essai de la CEI 60068-2 le plus approchant Essai recommandé
a
Catégorie Note
Agent d'environnement
o
2K5H
n
Méthode d'essai Sévérité Méthode d'essai Sévérité
a) Basse température de l’air −25 °C Selon l'essai recommandé 60068-2-1: Ab −25 °C, 16 h 1)
b) Haute température de l’air, air dans +85 °C Selon l'essai recommandé 60068-2-2: Bb +85 °C, 16 h 2)
des compartiments non ventilés
c) Haute température de l’air, dans des +55 °C Selon l'essai recommandé 60068-2-2: Bb +55 °C, 16 h 2)
compartiments ventilés, ou air
extérieur
d) Variation de température: air/air −25 °C/ Selon l'essai recommandé 60068-2-14: Na −25 °C jusqu'à la 3), 6)
+30 °C température ambiante,
5 cycles
t = 3 h, t < 3 min
1 2
e) Variation de température: air/eau +55 °C/ Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 4) 4)
+5 °C
f) Humidité relative non associée à des 95 % Selon l'essai recommandé 60068-2-56: Cb +40 °C, 93 % RH, 5), 6)
variations rapides de température +50 °C 96 h minimum
g) Humidité relative, associée à des 95 % Pas d’essai de la CEI 60068-2 Essai continu de chaleur humide (essai Cb) 6)
variations rapides de température: −25 °C/ suivi immédiatement par l’essai de variation
air/air à teneur en eau élevée +30 °C rapide de température (essai Na)
h) Humidité absolue, associée à des 80 g/m Selon l'essai recommandé 60068-2-30: Db +55 °C, 90-100 %HR 7)
variations rapides de température: +85 °C/ variante 2 deux cycles
air/air à teneur en eau élevée +15 °C
i) Basse pression atmosphérique 30 kPa 60068-2-13: M 70 kPa, 30 min Essai normalement non requis - voir note 8) 8)
j) Variation de la pression 6 kPa/min Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 9) 9)
atmosphérique
k) Mouvement de l’air environnant 30 m/s Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 10) 10)
l) Précipitations (pluie) 15 mm/min Selon l'essai recommandé 60068-2-18: Rb Exposition: 3 min/m 11)
méthode 2.2 Durée 15 min minimum
suite
TR 60721-4-2 Amend. 1  CEI:2003        – 13 –
Notes explicatives pour le Tableau A.2 – Catégorie 2K5H
1) La température d’essai est équivalente à l’agent d’environnement de la CEI 6) Cette condition ne peut pratiquement pas être soumise aux essais en raison des
60721-3-2 pour cette catégorie. Comme il y a rarement des variations contraintes physiques. Cependant, il est possible de l’évaluer approximativement en
chimiques ou physiques dans le matériau une fois qu’il est stabilisé à réalisant un essai composite avec l’essai continu d’humidité immédiatement suivi
basse température, la durée recommandée de 16 h est considérée comme par l’essai de variation rapide de la température d’essai, et en omettant les périodes
largement suffisante et elle peut être réduite à 2 h pour de petits matériels de pré- ou de post- conditionnement entre les deux essais. En effectuant un essai
ayant une faible masse thermique. L’essai Aa n’est pas recommandé car composite de cette manière, les effets de la condition sont considérés comme
l’essai Na est utilisé pour évaluer les effets de la variation de température correctement démontrés. Si cet essai composite est réalisé, l’utilisateur peut décider
(voir la ligne ‘d)’ du tableau). que les essais des lignes ‘d)’ et ‘f)’ peuvent être omis.
2) La température d’essai est équivalente à l’agent d’environnement de la CEI 7) Cette valeur est la condition d’essai cyclique de chaleur humide préférentielle
60721-3-2 pour cette catégorie. Le choix de la durée de 16 h est considéré maximale, et elle est considérée comme satisfaisante pour démontrer les effets de
comme adéquat pour la plupart des applications. L’essai Ba n’est pas cette condition, (l’humidité absolue de la condition d’essai étant supérieure et la
recommandé car l’essai Na est utilisé pour évaluer les effets de la variation température inférieure). La durée de deux cycles (48 h) est considérée comme
de la température (voir la ligne 'd)’ du tableau). satisfaisante pour la plupart des matériels. La variante 2 de l’essai Db est choisie
car elle teste correctement la condition et elle est plus simple à réaliser que la
3) L’essai de variation de la température est normalement utilisé pour vérifier
variante 1.
les tolérances de la conception, et que la gamme de températures n’est
pas importante. Cependant pour cette catégorie, de la condensation peut 8) Pour les matériels hermétiquement fermés ou pour les matériels contenant ou
se former, c’est pourquoi une gamme dont la limite est au-delà de 0 °C, est traitant des liquides, l’essai M de la CEI 60068-2-13 est recommandé. Pour des
proposée pour permettre la formation de la condensation. Les conditions applications normales dans lesquelles l’effet de la pression atmosphérique est
ambiantes telles qu’elles sont décrites en 3.7 de cette norme sont évaluée au niveau du composant, il n'est pas recommandé d'essai.
proposées comme température supérieure pour permettre l’utilisation de la
9) Il n’existe pas d’essai adapté de la CEI 60068-2. Pour des applications normales,
méthode avec une seule étuve, rendant ainsi l’essai économique à réaliser.
l’effet de la variation de la pression atmosphérique est évaluée au niveau du
Une variation rapide de la température d’essai est utilisée pour simuler les
composant. Pour les matériels hermétiquement fermés, il peut être nécessaire de
conditions d’ouverture des enveloppes et d’exposition du matériel à l’air
créer un essai spécialisé.
extérieur.
10) Il n’existe pas d’essai adapté de la CEI 60068-2. Cette condition est considérée
4) L’effet de variation rapide de température qui est subi par les produits
comme peu contraignante pour la plupart des produits destinés à cette catégorie de
quand il pleut les jours de forte chaleur est considéré comme moins sévère
transport et par conséquent il n'est pas recommandé d'essai
que ceux subis à l’occasion de la variation de la température air/air (essai
Na) et par conséquent, il n’est pas recommandé d’essai supplémentaire.
11) L’essai Rb a été choisi car c’est un essai simple, reproductible, qui peut être réalisé
sur des produits de toutes dimensions.
5) La sévérité d’essai préférentielle la plus proche de l’essai continu de
chaleur humide a été choisie, même si la température et l’humidité relative
sont légèrement inférieures à la sévérité caractéristique. La durée de 96 h
est considérée comme suffisante pour démontrer que la conception du
matériel entre correctement dans les tolérances pour supporter cette
humidité.
TR 60721-4-2 Amend. 1  IEC:2003         – 14 –
Table A.2 – Recommended tests for IEC 60721-3-2 – Class 2K5H
(transportation in non-weatherprotected, unventilated conditions worldwide, excluding cold and cold temperate climates)
IEC 60721-3-2 – Climatic conditions IEC 60068-2 – Climatic tests
Nearest IEC 60068-2 Recommended test
Class Note
a
Environmental parameter
2K5H no.
Test method Severity Test method Severity
a) Low air temperature −25 °C As recommended test 60068-2-1: Ab −25 °C, 16 h 1)
b) High air temperature, air in +85 °C As recommended test 60068-2-2: Bb +85 °C, 16 h 2)
unventilated enclosures
c) High temperature, air in ventilated +55 °C As recommended test 60068-2-2: Bb +55 °C, 16 h 2)
enclosures or outdoor air
d) Change of temperature, air/air −25 °C/ As recommended test 60068-2-14: Na −25 °C to ambient, 5 cycles 3), 6)
+30 °C t = 3 h, t < 3 min
1 2
e) Change of temperature, air/water +55 °C/ No IEC 60068-2 test Test normally not required – see note 4) 4)
+5 °C
f) Relative humidity, not combined with 95 % As recommended test 60068-2-56: Cb +40 °C, 93 % RH, 5), 6)
rapid temperature changes +50 °C 96 h minimum
g) Relative humidity, combined with 95 % No IEC 60068-2 test Steady-state humidity test (test Cb) followed 6)
rapid temperature changes: air/air at −25 °C/ immediately by the rapid change of
high relative humidity +30 °C temperature test (test Na)
h) Absolute humidity, combined with 80 g/m As recommended test 60068-2-30: Db +55 °C, 90-100 %RH 7)
rapid temperature changes: air/air at +85 °C/ variant 2 2 cycles
high water content +15 °C
i) Low air pressure 30 kPa 60068-2-13: M 70 kPa, 30 min Test normally not required - see note 8) 8)
j) Change of air pressure 6 kPa/min No IEC 60068-2 test Test normally not required - see note 9) 9)
k) Movement of surrounding air 30 m/s No IEC 60068-2 test Test normally not required - see note 10) 10)
l) Precipitation (rain) 15 mm/min As recommended test 60068-2-18: Rb Exposure: 3 min/m 11)
method 2.2 Duration 15 min minimum
continued
– 15 –       TR 60721-4-2 Amend. 1  IEC:2003
Explanatory notes for Table A.2 – Class 2K5H
1) The test temperature is equivalent to the environmental parameter of 6) This condition cannot be practically tested due to constraints of physics. However, it
IEC 60721-3-2 for this class. Because there are rarely chemical or physical may be approximated by conducting a composite test with the steady-state humidity
changes in material once low temperature stabilization has been achieved, test followed immediately by the rapid change in temperature test, with the pre- and
the recommended duration of 16 h is considered to be more than adequate post-conditioning periods omitted between the two tests. By conducting a composite
and this may be reduced to 2 h for small products with low thermal mass. test in this way the effects of the condition are considered to be adequately
Test Aa is not recommended since test Na is used to evaluate the effects of demonstrated. If this composite test is performed, the user may decide that the
temperature change (see row d) in the table). individual tests (rows d) and f)) may be omitted.
2) The test temperature is equivalent to the environmental parameter of 7) This is the maximum preferred damp heat cyclic test condition and is considered to be
IEC 60721-3-2 for this class. The selection of the duration of 16 h is adequate to demonstrate the effects of this condition (the test condition’s absolute
considered to be adequate for most applications. Test Ba is not humidity being higher and the temperature lower). The duration of two cycles (48 h)
recommended since test Na is used to evaluate the effects of temperature is considered adequate for most equipment. Variant 2 of test Db is chosen since it
change (see row d) in the table). adequately tests the condition and is simpler to perform than variant 1.
3) The change of temperature test is normally used to check design tolerancing 8) For sealed equipment or for equipment containing or processing liquids, test M of
and the range is not important. However, in this class, condensation may IEC 60068-2-13 is recommended. For normal applications where the effect of air
occur, so a range is proposed which crosses the 0 °C boundary in order to pressure is evaluated at the component level, no test is recommended.
allow condensation to occur. Ambient conditions, as described in 3.7 of this
standard, are proposed as the upper temperature to allow the single 9) No suitable IEC 60068-2 test exists. For normal applications, the effect of change of
chamber method to be used, thus making the test economical to perform. A air pressure is evaluated at the component level. For sealed equipment a specialized
rapid change of temperature test is used to simulate the conditions of test may need to be devised.
opening enclosures and exposing the equipment to the outside air.
10) No suitable IEC 68068-2 test exists. This condition is considered benign for most
4) The effect of rapid temperature change, which is experienced by products products intended for this class of transportation and so no test is recommended.
when it rains on a warm day, is considered to be less severe than those
experienced during the change of temperature air/air (test Na) and therefore 11) Test Rb has been chosen since it is a simple, repeatable test, which can be
no additional testing is recommended. performed on products of all sizes.
5) The nearest preferred test severity of the damp heat, steady-state test has
been chosen, although the temperature and the relative humidity is slightly
lower than the value of the characteristic severity. The duration of 96 h is
considered to be sufficient to demonstrate that the equipment design is
adequately toleranced to survive this humidity.

– 16 –     TR 60721-4-2 Amend. 1  CEI:2003
Tableau A.2 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K5H (suite)
CEI 60721-3-2 – Conditions climatiques CEI 60068-2 – Essais climatiques
Essai de la CEI 60068-2 le plus approchant Essai recommandé
a Catégorie Note
Agent d'environnement
o
2K5H
n
Méthode d'essai Sévérité Méthode d'essai Sévérité
m) Rayonnement solaire 1 120 W/m² 60068-2-5: Sa 1 120 W/m², 72 h, 40 °C Réaliser l’essai de chaleur sèche et évaluer les 12)
Procédure C matériaux pour les réactions photochimiques
n) Rayonnement de chaleur 600 W/m² Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 13) 13)
o) Eau d’autre origine que la pluie 3 m/s Pas d’essai de la CEI 60068-2 Voir note 14) 14)
p) Mouillure - conditions des surfaces humides Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 15) 15)
a
Il n’y a pas de climatogrammes proposés pour les catégories de transport car ils ne font pas partie de la CEI 60721-3-2.

TR 60721-4-2 Amend. 1  CEI:2003        – 17 –
Notes explicatives pour le Tableau A.2 – Catégorie 2K5H (suite)
12) La procédure d’essai C de la CEI 60068-2-5 destinée à simuler les effets du 14) La source d'eau n'est pas indiquée dans la CEI 60721-3-2. L’utilisateur devra alors
rayonnement solaire au niveau du sol est choisie car elle produit un choisir l’essai approprié avec la durée et la sévérité d’essai de la CEI 60068-2-18.
rayonnement continu permettant l’évaluation des effets de photo- A titre de guide ce qui suit peut aider l’utilisateur dans le choix d’un essai adapté:
dégradation. La sévérité de cette catégorie est 1 120 W/m qui correspond à
a) Chute de gouttes d’eau: Si le matériel est normalement protégé contre la
la condition d’essai contenue dans la CEI 60068-2-5: Sa.
pluie, mais qu’il peut être exposé aux gouttes d’eau issues de la
Il est recommandé de ne pas réaliser d'essai de rayonnement solaire car, condensation ou de fuites en provenance des surfaces supérieures, la CEI
dans les transport des produits, l'effet principal du rayonnement solaire est
60068-2-18: Ra 2 est la méthode préférentielle (Dispositif générateur de
l'élévation de la température à cet emplacement. Cette élévation de la gouttes d’eau, avec une hauteur de chute des gouttes de 2 m, un angle
température est comprise dans la valeur utilisée pour la condition de d’inclinaison de 0°, et une durée de 1h).
chaleur sèche, par conséquent il n'est pas requis d'essai supplémentaire.
b) Projections d’eau: Si le matériel peut être exposé à l’eau provenant des
Les réactions photochimiques résultant de l'exposition au rayonnement
systèmes d’extincteurs d’incendie ou à des projections provenant des
solaire sont normalement prises en compte quand on choisit les
roues, les méthodes préférentielles sont les méthodes Rb 2.1 et Rb 2.2 de
composants, les matériaux et les finitions.
la CEI 60068-2-18 (Essais Rb 2.1 - Tube oscillant ou Rb - 2.2 - Appareil
13) Il n'est pas recommandé d'essai. Il n'y a pas de méthode d'essai dans la
d’arrosage portatif - 1 min/m , 30 min max.).
CEI 60068-2 pour cette condition. On considère que cet effet fait partie de
c) Ruissellement: Si le matériel peut être exposé à des chasses d’eau ou à
l'essai de chaleur sèche (voir les lignes ‘b)’ ou ‘c)’ du tableau). Pour les
des évacuations d’eau en grande quantité, la méthode CEI 60068-2-18: Rb
matériels installés à proximité d'une source de fort rayonnement de chaleur,
3 est la méthode préférentielle (Arrosage à la lance).
des précautions particulières peuvent être nécessaires ou un essai
supplémentaire à température élevée peut être requis.
d) Jets d’eau: Si des jets d’eau peuvent se produire sur le matériel, choisir la
CEI 60068-2-18: Essais Ra ou Rb pour démontrer que le matériel est conçu
pour fonctionner dans ces conditions.
15) Il n'est pas recommandé d'essai. Il n'existe pas de valeur dans la CEI 60721-3-2
pour les surfaces humides. L'effet des surfaces humides est obtenu par plusieurs
autres essais dans cette catégorie (voir par exemple l'essai de pluie de la ligne ’l)’
du tableau).
TR 60721-4-2 Amend. 1  IEC:2003         – 18 –
Table A.2 – Recommended tests for IEC 60721-3-2 – Class 2K5H (continued)
IEC 60721-3-2 – Climatic conditions IEC 60068-2 – Climatic tests
Nearest IEC 60068-2 Recommended test
Class Note
a
Environmental parameter
2K5H no.
Test method Severity Test method Severity
m) Solar radiation 1 120 W/m² 60068-2-5: Sa 1 120 W/m², 72 h, 40 °C Perform the dry heat test and evaluate 12)
Procedure C materials for photochemical reactions
n) Radiation: heat 600 W/m² No IEC 60068-2 test Test normally not required - see note 13) 13)
o) Water from sources other than rain 3 m/s No IEC 60068-2 test See note 14) 14)
p) Wetness - conditions of wet surfaces No IEC 60068-2 test Test normally not required - see note 15) 15)
a
No climatograms are shown for the transportation classes since they are not included in IEC 60721-3-2.

– 19 –       TR 60721-4-2 Amend. 1  IEC:2003
Explanatory notes for Table A.2 – Class 2K5H (continued)
12) The IEC 60068-2-5 procedure C test for simulating the effects of solar 14) The source of water is not given in IEC 60721-3-2. The user will have to select the
radiation at ground level has been chosen since it produces continuous appropriate test together with the duration and test severity from IEC 60068-2-18.
irradiation thus allowing photodegradation effects to be assessed. The As a guide the following may assist the user in the selection of a suitable test:
severity of this class is 1 120 W/m² which corresponds to the test condition
contained in IEC 60068-2-5:Sa. a) Dripping water: if the product is normally protected from rain, but likely to be
exposed to falling drops from condensation or leakage from upper surfaces,
It is recommended that no solar radiation test be performed since, in the
IEC 60068-2-18:Ra 2 - drip box with a 2 m drop height, a tilt angle of 0°, and a
transportation of product, the main effect of solar radiation is a
1 h duration - is the preferred method.
temperature rise in the location. This temperature rise is included in the
value used for the dry heat condition, therefore, no additional test is b) Spraying water: if the product is likely to be exposed to water spray from
required. Photochemical reactions resulting from exposure to solar wheels, IEC 60068-2-18 tests Rb 2.1 - oscillating tube or Rb - 2.2 hand held
radiation are normally considered when choosing components, materials shower, 1 min/m², 30 min max. - are the preferred methods.
and finishes.
c) Splashing water: if the product is likely to be exposed to flushing or sluicing
13) No test is recommended. There is no IEC 60068-2 test method for this water, IEC 60068-2-18:Rb 3 - hosing - is the preferred method.
condition This effect is considered to be included in the dry heat test (see
d) Water jets: if jets of water are likely to strike the product, choose from either
rows b) or c)). For equipment mounted near sources of high heat radiation,
IEC 60068-2-18:test Ra or Rb to demonstrate that the product is designed to
special precautions may be necessary or an additional elevated temperature
function under these conditions.
test may be required.
15) No test is recommended. No value is available in IEC 60721-3-2 for wet surfaces.
The effect of wet surfaces is produced by several other tests in this class (see for
example row l) rain test).
– 20 –     TR 60721-4-2 Amend. 1  CEI:2003
Tableau A.3 – Essais recommandés pour la CEI 60721-3-2 – Catégorie 2K5L
(transport non protégé contre les intempéries, non ventilé, dans le monde entier, à l’exclusion des climats froids)
CEI 60721-3-2 – Conditions climatiques IEC 60068-2 – Essais climatiques
Essai de la CEI 60068-2 le plus approchant Essai recommandé
a
Catégorie Note
Agent d'environnement
o
2K5L
n
Méthode d'essai Sévérité Méthode d'essai Sévérité
a) Basse température de l’air −65 °C Selon l'essai recommandé 60068-2-1: Ab −65 °C, 16 h 1)
b) Haute température de l’air, air dans +70 °C Selon l'essai recommandé 60068-2-2: Bb +70 °C, 16 h 2)
des compartiments non ventilés
c) Haute température de l’air, dans des +40 °C Selon l'essai recommandé 60068-2-2: Bb +40 °C, 16 h 2)
compartiments ventilés, ou air
extérieur
d) Variation de température: air/air −65 °C/ Selon l'essai recommandé 60068-2-14: Na −40 °C jusqu'à la 3), 6)
+30 °C température ambiante,
5 cycles
t = 3 h, t < 3 min
1 2
e) Variation de température: air/eau +40 °C/ Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 4) 4)
+5 °C
f) Humidité relative non associée à des 95 % Selon l'essai recommandé 60068-2-56: Cb +40 °C, 93 % HR, 5), 6)
variations rapides de température +45 °C 96 h minimum
g) Humidité relative, associée à des 95 % Pas d’essai de la CEI 60068-2 Essai continu de chaleur humide (essai Cb) 6)
variations rapides de température: −65 °C/ suivi immédiatement par l’essai de variation
air/air à teneur en eau élevée +30 °C rapide de température (essai Na)
h) Humidité absolue, associée à des 60 g/m Selon l'essai recommandé 60068-2-30: Db +55 °C, 90 à 100 % HR 7)
variations rapides de température: +70 °C/ variante 2 2 cycles
air/air à teneur en eau élevée +15 °C
i) Basse pression atmosphérique 30 kPa 60068-2-13: M 70 kPa, 30 min Essai normalement non requis - voir note 8) 8)
j) Variation de la pression 6 kPa/min Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 9) 9)
atmosphérique
k) Mouvement de l’air environnant 30 m/s Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 10) 10)
l) Précipitations (pluie) 6 mm/min Selon l'essai recommandé 60068-2-18: Rb Exposition: 1 min/m 11)
méthode 2.2 Durée 5 min minimum
suite
TR 60721-4-2 Amend. 1  CEI:2003        – 21 –
Notes explicatives pour le Tableau A.3 – Catégorie 2K5L
1) La température d’essai est équivalente à l’agent d’environnement de la CEI Cette condition ne peut pratiquement pas être soumise aux essais en raison
60721-3-2 pour cette catégorie. Comme il y a rarement des variations des contraintes physiques. Cependant, il est possible de l’évaluer
chimiques ou physiques dans le matériau une fois qu’il est stabilisé à basse approximativement en réalisant un essai composite avec l’essai continu
température, la durée recommandée de 16 h est considérée comme d’humidité immédiatement suivi par l’essai de variation rapide de la
largement suffisante et elle peut être réduite à 2 h pour de petits matériels température d’essai, et en omettant les périodes de pré- ou de post-
ayant une faible masse thermique. L’essai Aa n’est pas recommandé car conditionnement entre les deux essais. En effectuant un essai composite de
l’essai Na est utilisé pour évaluer les effets de la variation de température cette manière, les effets de la condition sont considérés comme correctement
(voir la ligne ‘d)’ du tableau). démontrés. Si cet essai composite est réalisé, l’utilisateur peut décider que
les essais des lignes ‘d)’ et ‘f)’ peuvent être omis.
2) La température d’essai est équivalente à l’agent d’environnement de la CEI
60721-3-2 pour cette catégorie. Le choix de la durée de 16 h est considéré 7) Cette valeur est la condition d’essai cyclique de chaleur humide préférentielle
comme adéquat pour la plupart des applications. L’essai Ba n’est pas maximale, et elle est considérée comme satisfaisante pour démontrer les
recommandé car l’essai Na est utilisé pour évaluer les effets de la variation effets de cette condition, (l’humidité absolue de la condition d’essai étant
de la température (voir la ligne 'd)’ du tableau). supérieure et la température inférieure). La durée de deux cycles (48 h) est
considérée comme satisfaisante pour la plupart des matériels. La variante 2
3) L’essai de variation de la température est normalement utilisé pour vérifier les
de l’essai Db est choisie car elle teste correctement la condition et car elle est
tolérances de la conception, et que la gamme de températures n’est pas
plus simple à réaliser que la variante 1.
importante. Cependant pour cette catégorie, de la condensation peut se
former, c’est pourquoi une gamme est proposée dont la limite est au-delà de 8) Pour les matériels hermétiquement fermés ou pour les matériels contenant ou
0 °C, pour permettre la formation de la condensation. Les conditions traitant des liquides, l’essai M de la CEI 60068-2-13 est recommandé. Pour
ambiantes telles qu’elles sont décrites en 3.7 de cette norme sont proposées des applications normales dans lesquelles l’effet de la pression
comme température supérieure pour permettre l’utilisation de la méthode atmosphérique est évaluée au niveau du composant, il n'est pas recommandé
avec une seule étuve, rendant ainsi l’essai économique à réaliser. Une d'essai.
variation rapide de la température d’essai est utilisée pour simuler les
9) Il n’existe pas d’essai adapté de la CEI 60068-2. Pour des applications
conditions d’ouverture des enveloppes et d’exposition du matériel à l’air
normales, l’effet de la variation de la pression atmosphérique est évaluée au
extérieur.
niveau du composant. Pour les matériels hermétiquement fermés, il peut être
4) L’effet de variation rapide de température qui est subie par les produits quand nécessaire de créer un essai spécialisé.
il pleut les jours de forte chaleur est considéré comme moins sévère que ceux
10) Il n’existe pas d’essai adapté de la CEI 60068-2. Cette condition est
subis à l’occasion de la variation de la température air/air (essai Na) et par
considérée comme peu contraignante pour la plupart des composants
conséquent, il n’est pas recommandé d’essai supplémentaire.
destinés à cette catégorie de transport et par conséquent, il n'est pas
5) La sévérité d’essai préférentielle la plus proche de l’essai continu de chaleur recommandé d'essai.
humide a été choisie, même si la température et l’humidité relative sont
11) L’essai Rb a été choisi car c’est un essai simple, reproductible, qui peut être
légèrement inférieures à la sévérité caractéristique. La durée de 96 h est
réalisé sur des produits de toutes dimensions.
considérée comme suffisante pour démontrer que la conception du matériel
entre correctement dans les tolérances pour supporter cette humidité.
6)
TR 60721-4-2 Amend. 1  IEC:2003         – 22 –
Table A.3 – Recommended tests for IEC 60721-3-2 – Class 2K5L
(transportation in non-weatherprotected, unventilated conditions worldwide, excluding cold climates)
IEC 60721-3-2 – Climatic conditions IEC 60068-2 – Climatic tests
Nearest IEC 60068-2 Recommended test
Class Note
a
Environmental parameter
2K5L no.
Test method Severity Test method Severity
a) Low air temperature −65 °C As recommended test 60068-2-1: Ab −65 °C, 16 h 1)
b) High air temperature, air in +70 °C As recommended test 60068-2-2: Bb +70 °C, 16 h 2)
unventilated enclosures
c) High temperature: air in ventilated +40 °C As recommended test 60068-2-2: Bb +40 °C, 16 h 2)
enclosures or outdoor air
d) Change of temperature: air/air −65 °C/ As recommended test 60068-2-14: Na −40 °C to ambient, 5 cycles 3), 6)
+30 °C t = 3 h, t < 3 min
1 2
e) Change of temperature: air/water +40 °C/ No IEC 60068-2 test Test normally not required – see note 4) 4)
+5 °C
f) Relative humidity: not combined with 95 % As recommended test 60068-2-56: Cb +40 °C, 93 % RH, 5), 6)
rapid temperature changes +45 °C 96 h minimum
g) Relative humidity: combined with 95 % No IEC 60068-2 test Steady-state humidity test (test Cb) followed 6)
rapid temperature changes: air/air at −65 °C/ immediately by the rapid change of
high relative humidity +30 °C temperature test (test Na)
h) Absolute humidity, combined with 60 g/m As recommended test 60068-2-30: Db +55 °C, 90-100 % RH 7)
rapid temperature changes: air/air at +70 °C/ variant 2 2 cycles
high water content +15 °C
i) Low air pressure 30 kPa 60068-2-13: M 70 kPa, 30 min Test normally not required - see note 8) 8)
j) Change of air pressure 6 kPa/min No IEC 60068-2 test Test normally not required - see note 9) 9)
k) Movement of surrounding air 30 m/s No IEC 60068-2 test Test normally not required - see note 10) 10)
l) Precipitation (rain) 6 mm/min As recommended test 60068-2-18: Rb Exposure: 1 min/m 11)
method 2.2 Duration 5 min minimum
continued
– 23 –       TR 60721-4-2 Amend. 1  IEC:2003
Explanatory notes for Table A.3 – Class 2K5L
1) The test temperature is equivalent to the environmental parameter of 6) This condition cannot be practically tested due to constraints of physics.
IEC 60721-3-2 for this class. Because there are rarely chemical or physical However, it may be approximated by conducting a composite test with the
changes in material once low temperature stabilization has been achieved, the steady-state humidity test followed immediately by the rapid change in
recommended duration of 16 h after temperature stabilisation is considered to temperature test, with the pre- and post-conditioning periods omitted between
be more than adequate and this may be reduced to 2 h for small products with the two tests. By conducting a composite test in this way the effects of the
low thermal mass. Test Aa is not recommended since test Na is used to condition are considered to be adequately demonstrated. If this composite test
evaluate the effects of temperature change (see row d) in the table). is performed, the user may decide that the individual tests (rows d) and f)) may
be omitted.
2) The test temperature is equivalent to the environmental parameter of
IEC 60721-3-2 for this class. The selection of the duration of 16 h is considered 7) This is the maximum preferred damp heat cyclic test condition and is
to be adequate for most applications. Test Ba is not recommended since test considered to be adequate to demonstrate the effects of this condition (the test
Na is used to evaluate the effects of temperature change (see row d) in the condition’s absolute humidity being higher and the temperature lower). The
table). duration of two cycles (48 h) is considered adequate for most equipment.
Variant 2 of test Db is chosen since it adequately tests the condition and is
3) The change of temperature test is normally used to check design tolerancing
simpler to perform than variant 1.
and the range is not important. However, in this class condensation may occur,
so a range is prop
...
