IEC 62040-2:2005

NORME CEI
INTERNATIONALE
IEC
62040-2
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-10
Alimentations sans interruption (ASI) –
Partie 2:
Exigences pour la compatibilité
électromagnétique (CEM)
Uninterruptible power systems (UPS) –
Part 2:
Electromagnetic compatibility (EMC)
requirements
Numéro de référence
Reference number
CEI/IEC 62040-2:2005

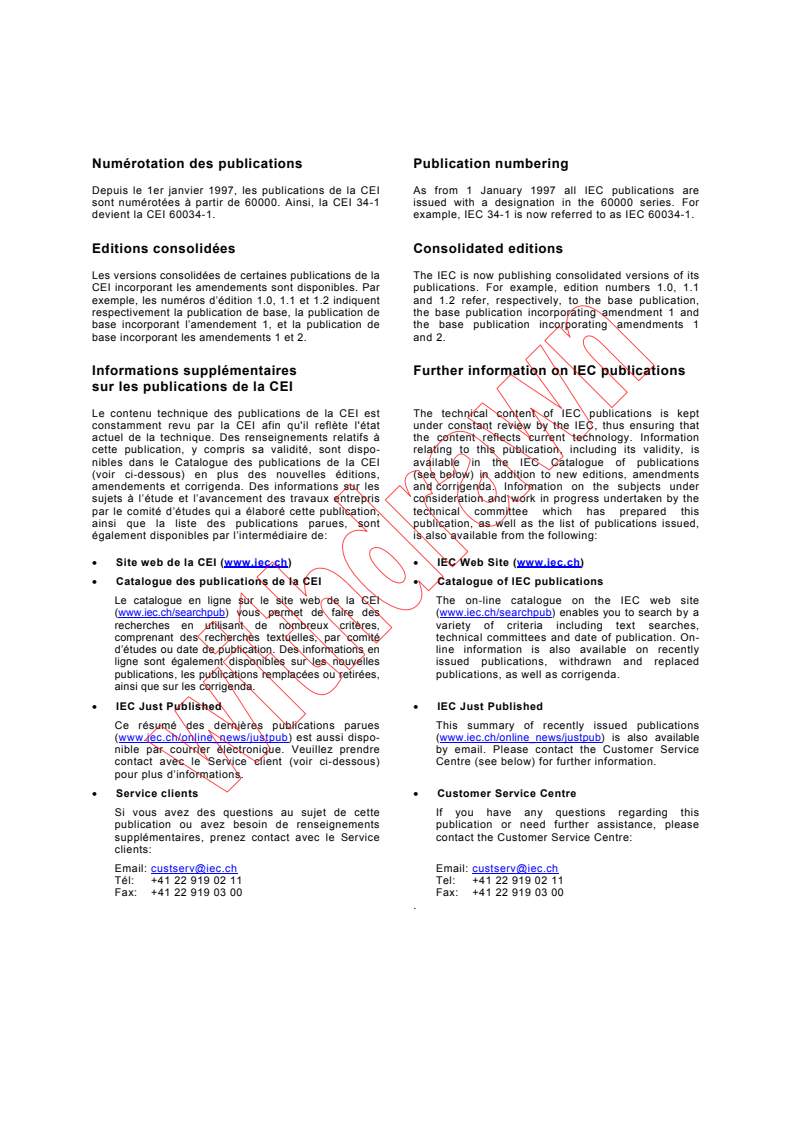

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
62040-2
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-10
Alimentations sans interruption (ASI) –
Partie 2:
Exigences pour la compatibilité
électromagnétique (CEM)
Uninterruptible power systems (UPS) –
Part 2:
Electromagnetic compatibility (EMC)
requirements
 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
W
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

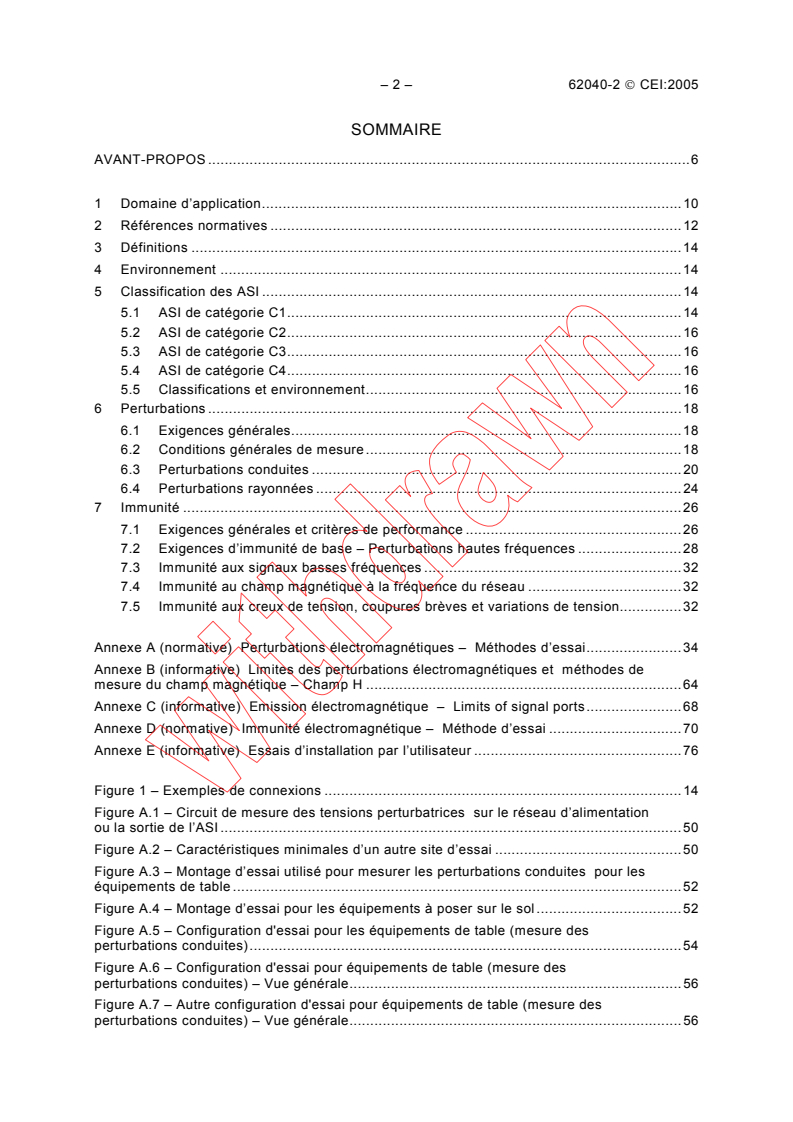

– 2 – 62040-2  CEI:2005
SOMMAIRE
AVANT-PROPOS .6

Domaine d’application.10
2 Références normatives .12
3 Définitions .14
4 Environnement .14
5 Classification des ASI .14
5.1 ASI de catégorie C1.14
5.2 ASI de catégorie C2.16
5.3 ASI de catégorie C3.16
5.4 ASI de catégorie C4.16
5.5 Classifications et environnement.16
6 Perturbations .18
6.1 Exigences générales.18
6.2 Conditions générales de mesure.18
6.3 Perturbations conduites .20
6.4 Perturbations rayonnées .24
7 Immunité .26
7.1 Exigences générales et critères de performance .26
7.2 Exigences d’immunité de base – Perturbations hautes fréquences .28
7.3 Immunité aux signaux basses fréquences .32
7.4 Immunité au champ magnétique à la fréquence du réseau .32
7.5 Immunité aux creux de tension, coupures brèves et variations de tension.32

Annexe A (normative) Perturbations électromagnétiques – Méthodes d’essai.34
Annexe B (informative) Limites des perturbations électromagnétiques et méthodes de
mesure du champ magnétique – Champ H .64
Annexe C (informative) Emission électromagnétique – Limits of signal ports.68
Annexe D (normative) Immunité électromagnétique – Méthode d’essai .70
Annexe E (informative) Essais d’installation par l’utilisateur .76

Figure 1 – Exemples de connexions .14
Figure A.1 – Circuit de mesure des tensions perturbatrices sur le réseau d’alimentation
ou la sortie de l’ASI .50
Figure A.2 – Caractéristiques minimales d’un autre site d’essai .50
Figure A.3 – Montage d’essai utilisé pour mesurer les perturbations conduites pour les

équipements de table .52
Figure A.4 – Montage d’essai pour les équipements à poser sur le sol.52
Figure A.5 – Configuration d'essai pour les équipements de table (mesure des
perturbations conduites).54
Figure A.6 – Configuration d'essai pour équipements de table (mesure des
perturbations conduites) – Vue générale.56
Figure A.7 – Autre configuration d'essai pour équipements de table (mesure des
perturbations conduites) – Vue générale.56

62040-2  IEC:2005 – 3 –
CONTENTS
FOREWORD.7

Scope.11
2 Normative references.13
3 Terms and definitions .15
4 Environment .15
5 UPS Categories .15
5.1 UPS of category C1 .15
5.2 UPS of category C2 .17
5.3 UPS of category C3 .17
5.4 UPS of category C4 .17
5.5 Categories and environment .17
6 Emission.19
6.1 General requirements .19
6.2 General measurement conditions.19
6.3 Conducted emissions.21
6.4 Radiated emissions .25
7 Immunity.27
7.1 General requirements and performance criteria.27
7.2 Basic immunity requirements – High-frequency disturbances.29
7.3 Immunity to low-frequency signals.33
7.4 Immunity to power-frequency magnetic field.33
7.5 Immunity to voltage dips, short interruptions and voltage variations .33

Annex A (normative) Electromagnetic emission – Test methods.35
Annex B (informative) Electromagnetic emission limits and measurement methods of
magnetic field – H field.65
Annex C (informative) Electromagnetic emission – Limits of signal ports.69
Annex D (normative) Electromagnetic immunity – Test methods .71
Annex E (informative) User installation testing.77

Figure 1 – Examples of ports.15
Figure A.1 – Circuit for disturbance voltage measurements on mains supply or UPS
output .51
Figure A.2 – Minimum alternative test site .51
Figure A.3 – Set-up for measurement of conducted emission for table-top units.53
Figure A.4 – Test set-up for floor-standing units .53
Figure A.5 – Test configuration for table-top equipment (conducted emission
measurement).55
Figure A.6 – Test configuration for table-top equipment (conducted emission
measurement) – Plan view .57
Figure A.7 – Alternative test configuration for table-top equipment (conducted emission
measurement) – Plan view .57

– 4 – 62040-2  CEI:2005
Figure A.8 – Configuration d'essai pour les équipements à poser sur le sol (mesure des
perturbations conduites).58
Figure A.9 – Configuration d'essai pour les équipements à poser sur le sol (mesure des
perturbations conduites).60
Figure A.10 – Configuration d'essai pour les équipements à poser sur le sol (mesure
des perturbations rayonnées) .62
Figure B.1 – Montage d’essai pour la mesure des perturbations rayonnées.64
Figure D.2 – Déséquilibre de phase.74

Tableau 1 – Limites de la tension perturbatrice sur les bornes d’alimentation du réseau
dans une gamme de fréquences comprises entre 0,15 MHz et 30 MHz pour le matériel
de catégorie C1 et C2 .22
Tableau 2 – Limites de la tension perturbatrice sur les bornes d’alimentation du réseau
dans une gamme de fréquences comprises entre 0,15 MHz et 30 MHz pour le matériel
de catégorie C3.22
Tableau 3 – Limites des perturbations rayonnées dans la gamme de fréquences
comprises entre 30 MHz et 1 000 MHz .24
Tableau 4 – Critères de performance pour les essais d'immunité.26
Tableau 5 – Exigences d’immunité minimales pour les ASI de catégorie C1.28
Tableau 6 – Exigences d’immunité minimales pour les ASI de catégories C2 et C3.30
Tableau B.1 – ASI présentant un courant assigné de sortie inférieur ou égal à 16A.66
Tableau B.2 – ASI présentant un courant assigné de sortie supérieur à 16A .66
Tableau C.1 – Limites pour les connexions de signaux .68

62040-2  IEC:2005 – 5 –
Figure A.8 – Test configuration for floor-standing equipment (conducted emission
measurement).59
Figure A.9 – Test configuration for table-top equipment (radiated emission requirement) .61
Figure A.10 – Test configuration for floor-standing equipment (radiated emission

measurement).63
Figure B.1 – Test set-up for measuring radiated disturbances.65
Figure D.2 – Phase unbalance.75

Table 1 – Limits of mains terminal interference voltage frequency range 0,15 MHz to
30 MHz for category C1 UPS and category C2 UPS equipment.23
Table 2 – Limits of mains terminal interference voltage frequency range 0,15 MHz to
30 MHz for Category C3 UPS equipment .23
Table 3 – Limits of radiated emission in the frequency range 30 MHz to 1 000 MHz .25
Table 4 – Performance criteria for immunity tests .27
Table 5 – Minimum immunity requirements for UPS intended for UPS of category C1 .29
Table 6 – Minimum immunity requirements for UPS of category C2 and C3.31
Table B.1 – UPS which has a rated output current less than, or equal to, 16 A .67
Table B.2 – UPS which has a rated output current greater than 16A.67
Table C.1 – Limits of signal ports .69

– 6 – 62040-2  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
–––––––––––
ALIMENTATIONS SANS INTERRUPTION (ASI) –

Partie 2: Exigences pour la compatibilité
électromagnétique (CEM)
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de la CEI. La CEI n'est responsable d'aucun des services effectués par les organismes de
certification indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de brevet. La CEI ne saurait être tenue pour responsable de ne pas avoir identifié de tels
droits de brevets et de ne pas avoir signalé leur existence.
La Norme internationale CEI 62040-2 a été établie par le sous-comité 22H: Alimentations
Sans Interruption (ASI), du comité d’études 22 de la CEI: Systèmes et équipements
électroniques de puissance.
Cette deuxième édition annule et remplace la première édition publiée en 1999, dont elle
constitue une révision technique.
Cette édition inclut les changements techniques principaux suivants par rapport à l’édition
précédente:
a) De nouvelles catégories d’ASI C1, C2 et C3 remplacent les catégories d’ASI, catégories
distribution contrôlée et non contrôlée, se référant aux catégories A et B et au Tableau 2.
Les catégories C1, C2 et C3 prennent en compte les exigences d’émissions et d’immunité
pour les environnements dans lesquels l’ASI doit fonctionner.

62040-2  IEC:2005 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
–––––––––––
UNINTERRUPTIBLE POWER SYSTEMS (UPS) –

Part 2: Electromagnetic compatibility (EMC) requirements

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 62040-2 has been prepared by subcommittee 22H: Uninterruptible
Power Systems (UPS), of IEC technical committee 22: Power electronic systems and
equipment.
This second edition cancels and replaces the first edition published in 1999 and constitutes a
technical revision.
This edition includes the following significant technical changes with respect to the previous
edition:
a) New UPS categories C1, C2, C3 replace previous “restricted and unrestricted sales
distribution” emission only related UPS categories “A, B and Table 2”. C1, C2, C3 take
into account both emission and immunity requirements of the environment in which the
UPS is intended to operate.
– 8 – 62040-2  CEI:2005
b) Les limites de perturbations sur les bornes de raccordement et la sortie en courant
alternatif s’appliquent désormais pour les ASI ayant un courant supérieur à 400 A. Elles
sont identiques à celles qui s’appliquent pour des courants supérieurs à 100 A.
c) Des limites de tension alternative perturbatrice plus basses s’appliquent désormais pour
les ASI ayant un courant de sortie de plus de 100 A.
d) Des exigences d’immunités plus élevées s’appliquent désormais pour les ASI destinées à
fonctionner dans un environnement industriel ou commercial.
Le texte de la présente norme est issu des documents suivants:
FDIS Rapport de vote
22H/74A/FDIS 22H/82/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote
ayant abouti à l'approbation de cette norme.
La série CEI 62040 comprend les parties suivantes présentées sous le titre général
Alimentations sans interruption (ASI):
Partie 1-1: Exigences générales et règles de sécurité pour les ASI utilisées dans des
locaux accessibles aux opérateurs
Partie 1-2: Exigences générales et règles de sécurité pour les ASI utilisées dans des
locaux d'accès restreints
Partie 2: Exigences pour la compatibilité électromagnétique (CEM)
Partie 3: Méthode de spécification des performances et procédures d'essai
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
Le contenu du corrigendum de novembre 2011 a été pris en considération dans cet
exemplaire.
62040-2  IEC:2005 – 9 –
b) Mains terminal and a.c. output interference voltage limits apply now for UPS with currents
in excess of 400 A. They are identical to those applying to UPS with currents in excess of
100 A.
c) Lower a.c output interference voltage limits apply now for UPS with currents in excess of
100 A.
d) Higher immunity requirements apply now for UPS intended to operate in commercial and
industrial environments.
The text of this standard is based on the following documents:
FDIS Report on voting
22H/74A/FDIS 22H/82/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
IEC 62040 consists of the following parts, under the general title Uninterruptible power
systems (UPS):
Part 1-1: General and safety requirements for UPS used in operator access areas
Part 1-2: General and safety requirements for UPS used in restricted access locations
Part 2: Electromagnetic compatibility (EMC) requirements
Part 3: Method of specifying the performance and test requirements
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
The contents of the corrigendum of November 2011 have been included in this copy.

– 10 – 62040-2  CEI:2005
ALIMENTATIONS SANS INTERRUPTION (ASI) –

Partie 2: Exigences pour la compatibilité
électromagnétique (CEM)
1 Domaine d’application
Cette partie de la CEI 62040 s’applique pour les ASI destinées à être installées:
– comme une unité d’ASI ou dans un système d’ASI comprenant plusieurs ASI inter-
connectées et leurs équipements de contrôle et d’isolation formant un système
d’alimentation unitaire; et
– dans n’importe quel local accessible à l’opérateur ou dans des locaux électriques séparés
et reliés à des réseaux d’alimentation basse tension pour les environnements industriels ou
résidentiels, commerciaux et de l'industrie légère.
La présente partie de la CEI 62040 est une norme de produit permettant l’évaluation de
conformité CEM des produits de catégories C1, C2 et C3 définis dans la présente partie de la
CEI 62040, avant leur commercialisation.
Les appareils de la catégorie 4 sont traités comme des installations fixes. La vérification est
généralement faite après installation dans leur emplacement final d’utilisation. Toutefois, une
vérification partielle peut être réalisée avant. Voir Annexe E.
Les exigences ont été sélectionnées afin d’assurer un niveau de compatibilité électro-
magnétique (CEM) adéquat pour les ASI destinées à un environnement domestique ou
industriel. Cependant, ces niveaux ne couvrent pas les cas extrêmes qui peuvent survenir,
avec une probabilité très faible, dans certains emplacements.
La présente partie de la CEI 62040 prend en compte les différentes conditions d'essai
nécessaires pour couvrir le domaine des ASI en ce qui concerne leurs tailles et leurs
puissances assignées.
Une ASI unitaire ou un système d'ASI doit satisfaire aux exigences appropriées de la présente
partie de la CEI 62040 en tant que produit considéré individuellement. Les phénomènes de
CEM produits par une quelconque charge connectée par un client à la sortie de l'ASI ne
doivent pas être pris en compte.
Les environnements spéciaux d'installation ne sont pas couverts et les conditions de défaut
des ASI ne sont pas non plus prises en compte.
La présente partie de la CEI 62040 ne couvre pas les ballasts électroniques alimentés en
courant continu ou les ASI mettant en jeu des machines tournantes.
La présente partie de la CEI 62040 fixe:
– les exigences CEM;
– des méthodes d’essai;
– des niveaux minimaux de performance.

62040-2  IEC:2005 – 11 –
UNINTERRUPTIBLE POWER SYSTEMS (UPS) –

Part 2: Electromagnetic compatibility (EMC) requirements

1 Scope
This part of IEC 62040 applies to UPS units intended to be installed
– as a unit or in UPS systems comprising a number of interconnected UPS and associated
control/switchgear forming a single power system; and
– in any operator accessible area or in separated electrical locations, connected to low-
voltage supply networks for either industrial or residential, commercial and light industrial
environments.
This part of IEC 62040 is intended as a product standard allowing the EMC conformity
assessment of products of categories C1, C2 and C3 as defined in this part of IEC 62040,
before placing them on the market.
Equipment of category 4 is treated as a fixed installation. Checking is generally done after
installation in its final place of use. Sometimes partial checking may be done before. See
Annex E
The requirements have been selected so as to ensure an adequate level of electromagnetic
compatibility (EMC) for UPS at public and industrial locations. These levels cannot, however,
cover extreme cases, which may occur in any location but with extremely low probability of
occurrence.
This part of IEC 62040 takes into account the differing test conditions necessary to encompass
the range of physical sizes and power ratings of UPS.
A UPS unit or system shall meet the relevant requirements of this part of IEC 62040 as a
stand-alone product. EMC phenomena produced by any customers' load connected to the
output of the UPS equipment shall not be taken into account.
Special installation environments are not covered, nor are fault conditions of UPS taken into
account.
This part of IEC 62040 does not cover d.c. supplied electronic ballast or UPS based on rotating
machines.
This part of IEC 62040 states:
– EMC requirements;
– test methods;
– minimum performance levels.
– 12 – 62040-2  CEI:2005
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent
document. Pour les références datées, seule l’édition citée s’applique. Pour les références non
datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
CEI 60050-161:1990, Vocabulaire Electrotechnique International (VEI) – Chapitre 161:
Compatibilité électromagnétique
CEI 61000-2-2:2002, Compatibilité Electromagnétique (CEM)– Partie 2-2: Environnement –
Niveaux de compatibilité pour les perturbations conduites à basse fréquence et la transmission
des signaux sur les réseaux publics d’alimentation basse tension
CEI 61000-3-2:2000, Compatibilité Electromagnétique (CEM) – Partie 3-2: Limites − Limites
pour les émissions de courant harmonique (courant appelé par les appareils ≤16 A par phase)
CEI 61000-4-1:2000, Compatibilité Electromagnétique (CEM) – Partie 4-1: Techniques d’essai
et de mesure − Vue d’ensemble de la série 61000-4
CEI 61000-4-2:1995, Compatibilité Electromagnétique (CEM) − Partie 4-2: Techniques d’essai
et de mesure –Essai d’immunité aux décharges électrostatiques
CEI 61000-4-3:2002, Compatibilité Electromagnétique (CEM) − Partie 4-3: Techniques d’essai
et de mesure − Essai d’immunité aux champs électromagnétiques rayonnés aux fréquences
radioélectriques
CEI 61000-4-4:2004, Compatibilité Electromagnétique (CEM) – Partie 4-4: Techniques d’essai
et de mesure − Essai d’immunité aux transitoires électriques rapides en salves
CEI 61000-4-5:1995, Compatibilité Electromagnétique (CEM) – Partie 4-5: Techniques d’essai
et de mesure – Essai d’immunité aux ondes de choc
CEI 61000-4-6:2003, Compatibilité Electromagnétique (CEM)– Partie 4-6: Techniques d’essai
et de mesure – Immunité aux perturbations conduites, induites par les champs radioélectriques
CEI 61000-4-8:1993, Compatibilité Electromagnétique (CEM) – Partie 4-8: Techniques d’essai
et de mesure – Essai d’immunité au champ magnétique à la fréquence du réseau
CEI 62040-3:1999, Alimentations sans interruption (ASI) – Partie 3: Méthode de spécification
des performances et procédures d’essai
CISPR 16-1-1:2003, Spécifications des méthodes et des appareils de mesure des
perturbations radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 1-1:
Appareils de mesure des perturbations radioélectriques et de l'immunité aux perturbations
radioélectriques – Appareils de mesure
CISPR 16-1-2:2003, Spécifications des méthodes et des appareils de mesure des
perturbations radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 1-2:
Appareils de mesure des perturbations radioélectriques et de l'immunité aux perturbations
radioélectriques – Matériels auxiliaires – Perturbations conduites
CISPR 22:2005, Appareils de traitement de l’information – Caractéristiques des perturbations
radioélectriques – Limites et méthodes de mesure

62040-2  IEC:2005 – 13 –
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60050-161:1990, International Electrotechnical Vocabulary (IEV) – Chapter 161:
Electromagnetic compatibility
IEC 61000-2-2:2002, Electromagnetic compatibility (EMC) – Part 2-2: Environment –
Compatibility levels for low-frequency conducted disturbances and signalling in public low-
voltage power supply systems
− Limits for
IEC 61000-3-2:2000, Electromagnetic compatibility (EMC) – Part 3-2: Limits
harmonic current emissions (equipment input current ≤16 A per phase)
IEC 61000-4-1:2000, Electromagnetic compatibility (EMC) – Part 4-1: Testing and measure-
− Overview of IEC 61000-4 series
ment techniques
IEC 61000-4-2:1995, Electromagnetic compatibility (EMC) − Part 4-2: Testing and
measurement techniques – Electrostatic discharge immunity test
− Part 4-3: Testing and measure-
IEC 61000-4-3:2002, Electromagnetic compatibility (EMC)
ment techniques − Radiated, radio-frequency, electromagnetic field immunity test
IEC 61000-4-4:2004, Electromagnetic compatibility (EMC) – Part 4-4: Testing and
− Electrical fast transient/burst immunity test
measurement techniques
IEC 61000-4-5:1995, Electromagnetic compatibility (EMC) – Part 4-5: Testing and measure-
ment techniques – Surge immunity test
IEC 61000-4-6:2003, Electromagnetic compatibility (EMC) – Part 4-6: Testing and measure-
ment techniques – Immunity to conducted disturbances induced by radio-frequency fields
IEC 61000-4-8:1993, Electromagnetic compatibility (EMC) – Part 4-8: Testing and measure-
ment techniques – Power frequency magnetic field immunity test
IEC 62040-3:1999, Uninterruptible power systems (UPS) – Part 3: Method of specifying the
performance and test requirements
CISPR 16-1-1:2003, Specification for radio disturbance and immunity measuring apparatus and
methods – Part 1-1: Radio disturbance and immunity measuring apparatus − Measuring
apparatus
CISPR 16-1-2:2003, Specification for radio disturbance and immunity measuring apparatus and
methods – Part 1-2: Radio disturbance and immunity measuring apparatus − Ancillary
equipment – Conducted disturbances
CISPR 22:2005, Information technology equipment – Radio disturbance characteristics – Limits
and methods of measurement
– 14 – 62040-2  CEI:2005
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions concernant la CEM et les
phénomènes correspondants qui se trouvent dans la CEI 60050-161 s’appliquent ainsi que les
définitions suivantes.
3.1
connexion
interface particulière de l'ASI spécifiée avec l'environnement électromagnétique extérieur (voir
Figure 1)
3.2
connexion à l’enveloppe
frontière physique de l'ASI à travers laquelle des champs électromagnétiques peuvent rayonner
ou affecter l'ASI
Connexion à l’enveloppe
Sortie d’alimentation c.a.
Entrée d’alimentation c.a.
ASI
Connexion de
signalisation/commande
Connexion à la terre
Connexion à l’alimentation c.c.
(batterie)
IEC  1655/05
Figure 1 – Exemples de connexions
4 Environnement
Les exemples d’environnements qui suivent couvrent la majorité des installations d’ASI.
a) Premier environnement: environnement qui inclut des locaux d’habitation, commerciaux et
de l'industrie légère directement connectés sans transformateurs intermédiaires à un
réseau public d’alimentation basse tension.
b) Deuxième environnement: environnement qui inclut tous les établissements commerciaux,
de l’industrie légère et industriels, différents de ceux qui sont directement connectés à un
réseau d’alimentation basse tension alimentant les bâtiments destinés à être habités.
5 Classification des ASI
5.1 ASI de catégorie C1
ASI destinées à être utilisées sans aucune restriction dans le premier environnement. De telles
ASI sont adaptées à une utilisation dans des locaux d’habitation.
Les ASI de catégorie C1 doivent respecter les niveaux d’émission de la catégorie d’ASI C1 et
répondre aux exigences d’immunité du Tableau 5.

62040-2  IEC:2005 – 15 –
3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 60050-161 related to
EMC and to relevant phenomena apply, together with the following.
3.1
port
particular interface of the UPS with the external electromagnetic environment (see Figure 1)
3.2
enclosure port
physical boundary of the UPS through which electromagnetic fields may radiate or impinge
Enclosure port
AC output power port
AC input power port
UPS
Signal/control port
Earth port
DC power port (battery)
IEC  1655/05
Figure 1 – Examples of ports
4 Environment
The following examples of environment cover the majority of UPS installations.
a) First environment: environment that includes residential, commercial and light industrial
premises directly connected without intermediate transformers to a public low-voltage
mains supply.
b) Second env
...
