IEC 60884-1:2002

NORME CEI
INTERNATIONALE 60884-1
Edition 3.1
2006-07
Edition 3:2002 consolidée par l’amendement 1:2006
Prises de courant pour usages domestiques
et analogues –
Partie 1:
Règles générales
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 60884-1:2002+A1:2006(F)

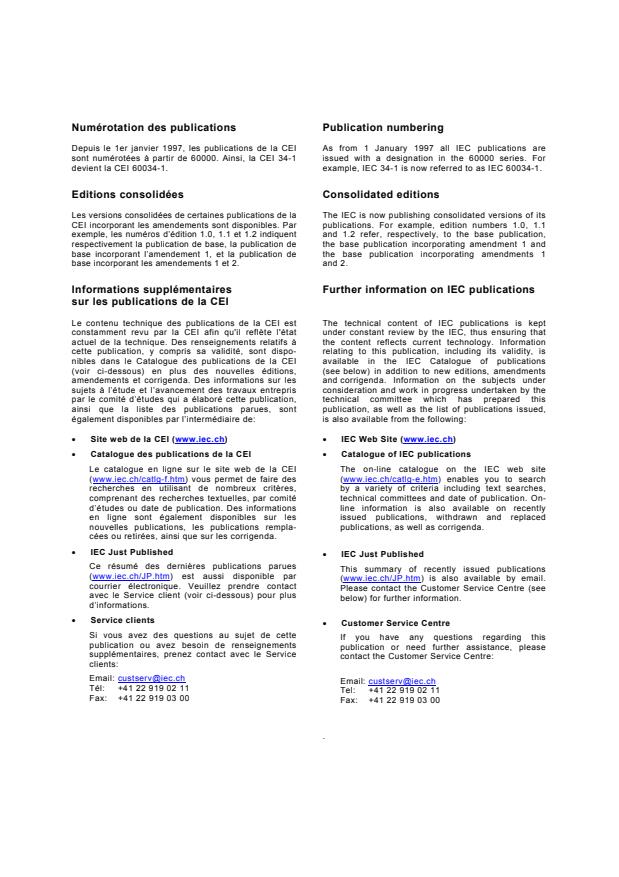

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE 60884-1
Edition 3.1
2006-07
Edition 3:2002 consolidée par l’amendement 1:2006
Prises de courant pour usages domestiques
et analogues –
Partie 1:
Règles générales
© IEC 2006 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
CS
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 60884-1  CEI:2002+A1:2006

SOMMAIRE
AVANT-PROPOS .8

1 Domaine d'application.12

2 Références normatives .12

3 Définitions .16

4 Prescriptions générales .22

5 Généralités sur les essais.22

6 Valeurs assignées .26
7 Classification .26
8 Marques et indications .32
9 Vérification des dimensions .36
10 Protection contre les chocs électriques .40
11 Dispositions pour la mise à la terre .46
12 Bornes et terminaisons .50
13 Construction des socles fixes.74
14 Construction des fiches et socles mobiles .86
15 Socles à verrouillage .98
16 Résistance au vieillissement, protection procurée par les enveloppes
et résistance à l’humidité . 100
17 Résistance d'isolement et rigidité diélectrique . 106
18 Fonctionnement des contacts de terre. 110
19 Echauffement . 110
20 Pouvoir de coupure. 114
21 Fonctionnement normal . 116
22 Force nécessaire pour retirer la fiche . 120
23 Câbles souples et raccordement des câbles souples . 126
24 Résistance mécanique. 138
25 Résistance à la chaleur. 158
26 Vis, pièces transportant le courant et connexions . 162
27 Lignes de fuite, distances dans l'air et distances à travers la matière

de remplissage . 166
28 Résistance de la matière isolante à la chaleur anormale, au feu et aux courants
de cheminement . 170
29 Protection contre la rouille . 176
30 Essais supplémentaires sur broches pourvues de gaines isolantes. 176

Annexe A (normative) Essais individuels de sécurité pour les appareils mobiles câblés
en usine (protection contre les chocs électriques et polarité correcte) . 248
Annexe B (normative) Liste des échantillons nécessaires pour les essais . 252
Annexe C (informative) Essais de préhension alternatifs . 254

Bibliographie . 264

– 4 – 60884-1  CEI:2002+A1:2006

Figure 1 – Exemples d'appareils. 180

Figure 2 – Bornes à trou. 182

Figure 3 – Bornes à serrage sous tête de vis et bornes à goujon fileté . 184

Figure 4 – Bornes à plaquette . 186

Figure 5 –Bornes à capot taraudé. 188

Figure 6 – Exemple de vis autotaraudeuse par déformation de matière. 188

Figure 7 – Exemple de vis autotaraudeuse par enlèvement de matière . 188

Figure 8 – Disposition pour l'essai de compression de 24.5 . 190

Figure 9 – Calibre pour vérifier la non-accessibilité aux parties actives,

à travers les obturateurs . 192
Figure 10 – Calibre de vérification de la non-accessibilité aux parties actives, à travers
les obturateurs, et aux parties actives pour les socles ayant une protection accrue . 194
Figure 11 – Dispositif pour vérifier les dommages aux conducteurs . 196
Figure 12 – Indications pour l'essai de déflexion. 198
Figure 13 – Dispositif pour la vérification de la résistance aux efforts latéraux . 200
Figure 14 – Dispositif d'essai des broches non massives . 200
Figure 15 – Mur d'essai suivant les prescriptions de 16.2.1. 202
Figure 16 – Exemple d’appareil d'essai pour la vérification du pouvoir de coupure
et du fonctionnement normal . 206
Figure 17 – Schémas du circuit pour les essais du pouvoir de coupure
et de fonctionnement normal . 208
Figure 18 – Appareil pour la vérification de la force d’extraction. 210
Figure 19 – Calibre pour la vérification de la force minimale d'extraction. 212
Figure 20 – Appareils pour vérifier la fixation du câble . 212
Figure 21 – Appareil d'essai de flexion . 214
Figure 22 – Appareil d'essai de choc . 216
Figure 23 – Détails du marteau. 218
Figure 24 – Support sur lequel est fixé l'échantillon . 218
Figure 25 – Bloc sur lequel sont fixés les appareils pour pose encastrée . 220
Figure 26 – Schémas donnant l'application des coups selon le tableau 21 . 222
Figure 27 – Appareil d'essai de choc à basse température de 24.4 . 224
Figure 28 – Appareil pour l'essai d'abrasion des gaines isolantes des broches de fiches . 224
Figure 29 – Dispositif pour l'essai de la résistance mécanique
des prises mobiles multiples. 226

Figure 30 – Exemple de dispositif d'essai pour vérifier la fixation des broches
dans le corps de la fiche . 226
Figure 31 – Disposition pour l'essai des capots ou des plaques de recouvrement. 228
Figure 32 – Calibre (épaisseur approximative 2 mm) pour la vérification du contour
des capots ou plaques de recouvrement. 228
Figure 33 – Exemples de l'application du calibre de la figure 32 sur des capots fixés
sans vis sur une surface de montage ou de support . 230
Figure 34 – Exemples de l'application du calibre de la figure 32
selon les prescriptions données en 24.17 . 232
Figure 35 – Calibre de vérification des rainures, trous et conicités inverses . 234
Figure 36 – Schéma indiquant la direction d'application du calibre de la figure 35 . 234
Figure 37 – Appareil pour l'essai de pression à la bille. 236
Figure 38 – Appareil pour l'essai de compression pour la vérification
de la résistance à la chaleur de 25.4 . 236

– 6 – 60884-1  CEI:2002+A1:2006

Figure 39 – Représentation diagrammatique de 28.1.1 . 238

Figure 40 – Appareil pour l'essai de résistance à la chaleur anormale

des gaines isolantes des broches de fiches . 240

Figure 41 – Appareil pour l'essai de pression à haute température. 242

Figure 42 – Appareil d'essai de choc sur broches pourvues de gaines isolantes. 242

Figure 43 – Procédures d'essais pour le fonctionnement normal (voir Article 21). 244

Figure 44 – Organe de serrage pour l'essai de température de l'Article 19 . 246

Figure C.1 – Fiche de référence pour l'essai de préhension . 258

Figure C.2 – Exemple d'appareil d'essai pour l'essai de préhension de la fiche . 260

Tableau 1 – Combinaisons préférentielles des types et des caractéristiques .26
Tableau 2 – Tolérances des calibres .38
Tableau 3 – Correspondance entre les courants assignés et les sections nominales
pour le raccordement des conducteurs en cuivre .52
Tableau 4 – Valeurs pour l’essai de traction appliqué aux bornes à vis .56
Tableau 5 – Constitution des conducteurs .58
Tableau 6 – Couples de serrage pour la vérification de la résistance mécanique
des bornes à vis.60
Tableau 7 – Correspondance entre les courants assignés et les sections
des conducteurs en cuivre raccordables des bornes sans vis.62
Tableau 8 – Valeur pour l’essai de traction aux bornes sans vis.66
Tableau 9 – Valeurs pour les essais de flexion sous charge des conducteurs en cuivre .68
Tableau 10 – Courant d'essai pour la vérification des contraintes électriques
et thermiques en utilisation normale sur les bornes sans vis .68
Tableau 11 – Sections nominales des conducteurs rigides pour l’essai de déflexion
des bornes sans vis .74
Tableau 12 – Forces pour l’essai de déflexion .74
Tableau 13 – Forces à appliquer aux capots, plaques de recouvrement ou organes
de manœuvre dont la fixation ne dépend pas de vis.78
Tableau 14 – Limites des dimensions externes des câbles pour les socles
pour montage en saillie .84
Tableau 15 – Section nominale des conducteurs en cuivre pour l’essai d’échauffement . 110
Tableau 16 – Forces d'extraction maximales et minimales pour fiches et socles . 126
Tableau 17 – Dimensions externes des câbles souples à utiliser par l'ancrage du câble. 128

Tableau 18 – Valeurs du couple pour l'essai de l'ancrage du câble . 130
Tableau 19 – Dimensions maximales des câbles souples pouvant être placés
dans les appareils démontables . 132
Tableau 20 – Relations entre les caractéristiques des appareils, les sections nominales
des conducteurs d'essais et les courants d'essais pour les essais d’échauffement
(article 19) et de fonctionnement normal (article 21) . 134
Tableau 21 – Hauteur de chute pour l’essai de choc . 142
Tableau 22 – Valeurs du couple d'essai pour les presse-étoupe . 148
Tableau 23 – Lignes de fuite, distances d’isolement dans l’air et distances à travers
la matière de remplissage . 168
Tableau 24 – Résistance à la chaleur de différents types ou parties d'appareils . 158
Tableau A.1 – Représentation schématique des essais de fabri cation à appliquer
aux appareils mobiles câblés en usine. 250

– 8 – 60884-1 © CEI:2002+A1:2006

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
PRISES DE COURANT POUR USAGES DOMESTIQUES

ET ANALOGUES –
Partie 1: Règles générales
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.

La Norme internationale CEI 60884-1 a été établie par le sous-comité 23B: Prises de courant
et interrupteurs, du comité d'études 23 de la CEI: Petit appareillage.
La présente version consolidée de la CEI 60884-1 comprend la troisième édition (2002)
[documents 23B/658/FDIS et 23B/664/RVD] et son amendement 1 (2006) [documents
23B/816/FDIS et 23B/821/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à son amendement; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 3.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
Les annexes A et B font partie intégrante de cette norme.
L'annexe C est donnée uniquement à titre d'information.

– 10 – 60884-1  CEI:2002+A1:2006

La CEI 60884-1 comprend les parties suivantes, sous le titre général Prises de courant pour

usages domestiques et analogues:

− Partie 1: Règles générales
− Partie 2-1: Règles particulières pour les fiches avec fusibles

− Partie 2-2: Règles particulières pour les socles pour les appareils d'utilisation

− Partie 2-3: Règles particulières pour les socles de prises de courant avec interrupteurs sans

verrouillage pour installations fixes

− Partie 2-4: Règles particulières pour prises de courant pour TBTS

− Partie 2-5: Règles particulières pour les adaptateurs
− Partie 2-6: Règles particulières pour socles de prises de courant commandés par
interrupteurs à verrouillage, pour installations électriques fixes

NOTE Dans la présente norme, les caractères d'imprimerie suivants sont employés.
− Prescriptions proprement dites: caractères romains;
− Modalités d'essai: caractères italiques;
− Commentaires: petits caractères romains.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
– 12 – 60884-1  CEI:2002+A1:2006

PRISES DE COURANT POUR USAGES DOMESTIQUES

ET ANALOGUES –
Partie 1: Règles générales
1 Domaine d'application
La présente partie de la CEI 60884 s'applique aux fiches et aux socles fixes ou mobiles pour
courant alternatif seulement, avec ou sans contact de terre, de tension assignée supérieure à
50 V mais ne dépassant pas 440 V et de courant assigné ne dépassant pas 32 A, destinés aux
usages domestiques et usages analogues, à l'intérieur ou à l'extérieur des bâtiments.
Le courant assigné est limité à 16 A maximum pour les socles fixes équipés de bornes sans vis.
La présente norme ne traite pas des prescriptions pour les boîtes de montage encastrées,
mais seulement des prescriptions pour les boîtes de montage en saillie nécessaires pour les
essais du socle.
NOTE 1 Les prescriptions générales pour les boîtes de montage sont données dans la CEI 60670.
La présente norme s'applique également aux fiches faisant partie des cordons-connecteurs,
aux fiches et socles mobiles faisant partie des cordons-prolongateurs et aux fiches et socles
en tant qu'éléments constituants d'un appareil, sauf spécification contraire dans la norme de
l'appareil concerné.
La présente norme ne s'applique pas
– aux fiches, socles et connecteurs pour usages industriels;
– aux connecteurs;
– aux fiches et socles fixes ou mobiles pour TBT;
NOTE 2 Les valeurs de la TBT sont spécifiées dans la CEI 60364-4-41.
– aux socles fixes combinés avec des fusibles, des interrupteurs automatiques, etc.
NOTE 3 Les socles avec lampes indicatrices sont autorisés sous réserve que les lampes indicatrices soient
conformes à la norme éventuelle les concernant.
Les fiches et les socles fixes ou mobiles conformes à la présente norme sont utilisés à des
températures ambiantes ne dépassant pas habituellement 25 °C, mais pouvant atteindre
occasionnellement 35 °C.
NOTE 4 Les socles conformes à la présente norme sont seulement prévus pour être incorporés dans un matériel
de manière telle et à un emplacement tel qu'il soit improbable que la température environnante du socle dépasse
35 °C.
Dans des emplacements présentant des conditions particulières, par exemple à bord de
navires, dans des véhicules, etc., et dans des emplacements dangereux où par exemple des
explosions peuvent se produire, des constructions spéciales peuvent être prescrites.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60050-151:2001, Vocabulaire Electrotechnique International – Partie 151: Dispositifs
électriques et magnétiques
– 14 – 60884-1  CEI:2002+A1:2006

CEI 60050-442:1998, Vocabulaire Electrotechnique International – Partie 442: Petit appareil-

lage
CEI 60050-826:1982, Vocabulaire Electrotechnique International – Partie 826: Installations

électriques des bâtiments
CEI 60068-2-30:1980, Essais d'environnement – Deuxième partie: Essais – Essai Db et guide:

Essai cyclique de chaleur humide (cycle de 12 + 12 heures)

CEI 60068-2-32:1975, Essais d'environnement – Deuxième partie: Essais – Essai Ed: Chute

libre (méthode 1)
CEI 60112:1979, Méthode pour déterminer les indices de résistance et de tenue au
cheminement des matériaux isolants solides dans des conditions humides
CEI 60227 (toutes les parties), Conducteurs et câbles isolés au polychlorure de vinyle, de
tension nominale au plus égale à 450/750 V
CEI 60245 (toutes les parties), Conducteurs et câbles isolés au caoutchouc – Tension
assignée au plus égale à 450/750 V
CEI 60417-2:1998, Symboles graphiques utilisables sur le matériel – Partie 2: Dessins
originaux
CEI 60423:1993, Conduits de protection des conducteurs – Diamètres extérieurs des conduits
pour installations électriques et filetages pour conduits et accessoires
CEI 60529:2001, Degrés de protection procurés par les enveloppes (Code IP)
CEI 60695-2-10:2000, Essais relatifs aux risques du feu – Partie 2-10: Essais au fil incandes-
cent/chauffant – Appareillage et méthode commune d'essai
CEI 60695-2-11:2000, Essais relatifs aux risques du feu – Partie 2-11: Essais au fil incandes-
cent/chauffant – Méthode d'essai d'inflammabilité sur produits finis
CEI 60884-2-6:1997, Prises de courant pour usages domestiques et analogues – Partie 2-6:
Règles particulières pour socles de prises de courant commandés par interrupteurs à
verrouillage, pour installations électriques fixes
CEI 60999-1:1999, Dispositifs de connexion – Conducteurs électriques en cuivre –
Prescriptions de sécurité pour organes de serrage à vis et sans vis – Partie 1: Prescriptions
générales et particulières pour les organes de serrage pour les conducteurs de 0,2 mm² à
35 mm² (inclus)
CEI 61032:1997, Protection des personnes et des matériels par les enveloppes – Calibres

d’essai pour la vérification
CEI 61140:2001, Protection contre les chocs électriques – Aspects communs aux installations
et aux matériels
ISO 1456:1988, Revêtements métalliques – Dépôts électrolytiques de nickel plus chrome et de
cuivre plus nickel plus chrome
1)
ISO 1639:1974, Alliages de cuivre corroyés – Profilés filés – Caractéristiques mécaniques
ISO 2039-2:1987, Plastiques – Détermination de la dureté – Partie 2: Dureté Rockwell
ISO 2081:1986, Revêtements métalliques – Dépôts électrolytiques de zinc sur fer ou acier
ISO 2093:1986, Dépôts électrolytiques d'étain – Spécifications et méthodes d'essai
___________
1)
Annulée
– 16 – 60884-1  CEI:2002+A1:2006

3 Définitions
Pour les besoins de la présente partie de la CEI 60884, les définitions données dans la

CEI 60050(151) ainsi que les suivantes s'appliquent.

NOTE 1 Lorsque les termes «tension» et «courant» sont employés, ils impliquent, sauf spécification contraire, les
valeurs efficaces.
NOTE 2 Dans l'ensemble de cette norme, le mot «terre» est utilisé en tant que «terre de protection».

NOTE 3 Le terme «appareil» est employé en tant que terme général traitant des fiches et socles; le terme
«appareil mobile» s'applique aux fiches et aux socles mobiles. Des exemples de l'emploi des appareils sont
indiqués à la figure 1a.
NOTE 4 Dans tout le texte de la présente norme, le terme «socle» concerne à la fois les socles fixes et mobiles,

sauf lorsqu'on se réfère en particulier à un type ou à un autre.
3.1
fiche
appareil pourvu de broches conçues pour s'engager dans les alvéoles d'un socle et
comprenant également des pièces pour la connexion électrique et la retenue mécanique d'un
câble souple
3.2
socle
appareil pourvu d'alvéoles conçues pour recevoir les broches d'une fiche et pourvu de bornes
pour la connexion d'un câble
3.3
socle fixe
socle prévu pour être connecté à l'alimentation fixe
3.4
socle mobile
socle prévu pour être relié ou intégré à un câble souple et qui peut être facilement déplacé
lorsqu'il est relié au circuit d'alimentation
3.5
socle multiple
combinaison de deux ou plusieurs socles
NOTE Un exemple de socle multiple est représenté à la figure 1b.
3.6
socle pour appareils
socle prévu pour être monté sur des appareils ou pour être fixé à ceux-ci

3.7
appareil à fiche démontable ou à socle mobile démontable
appareil construit de façon que le câble souple puisse être remplacé
3.8
appareil à fiche non démontable ou à socle mobile non démontable
appareil construit de façon qu'il constitue, après la connexion et l'assemblage par le fabricant
de l'appareil, une pièce unique avec le câble souple (voir également 14.1)
3.9
appareil surmoulé
appareil non démontable mobile dont la fabrication est achevée en moulant un matériau isolant
autour de composants pré-assemblés et des sorties du câble souple
[VEI 442-01-14,modifiée]
– 18 – 60884-1  CEI:2002+A1:2006

3.10
boîte de montage
boîte conçue pour montage dans ou sur un mur, un sol, un plafond, ou autre, pour des

applications en saillie ou encastrées, et prévue pour une utilisation avec un ou des socles fixes

3.11
cordon-connecteur
ensemble composé d'un câble souple équipé d'une fiche et d'un connecteur unique, destiné à

relier un appareil électrique à l'alimentation électrique

3.12
cordon-prolongateur
ensemble composé d'un câble souple, équipé d'une fiche et d'un socle mobile unique ou
multiple
3.13
borne
dispositif de connexion, isolé ou non, servant à la connexion démontable des conducteurs
d'alimentation externes
3.14
terminaison
dispositif de connexion, isolé ou non, servant à la connexion non démontable des conducteurs
d'alimentation externes
3.15
organe de serrage d'une borne
partie(s) d'une borne nécessaire(s) pour le serrage mécanique et la connexion électrique du ou
des conducteurs
3.16
borne à vis
borne permettant le raccordement, puis la déconnexion, d'un conducteur ou l'interconnexion
démontable de deux ou plusieurs conducteurs, le raccordement étant réalisé directement ou
indirectement au moyen de vis ou d'écrous de n’importe quel type
3.17
borne à trou
borne à vis dans laquelle un conducteur est introduit dans un trou ou dans un logement, où elle
est serrée sous le corps de la vis ou des vis. La pression de serrage peut être appliquée
directement par le corps de la vis ou au moyen d'un organe de serrage intermédiaire auquel la
pression est appliquée par le corps de la vis

NOTE Des exemples de bornes à trou sont représentés à la figure 2.
3.18
borne à serrage sous tête de vis
borne à vis dans laquelle l'âme du conducteur est serrée sous la tête de la vis.
La pression de serrage peut être appliquée directement par la tête de la vis ou au moyen d'un
organe intermédiaire, tel qu'une rondelle, une plaquette ou un dispositif empêchant le
conducteur ou ses brins de s'échapper
NOTE Des exemples de bornes à serrage sous tête de vis sont représentés à la figure 3.

– 20 – 60884-1  CEI:2002+A1:2006

3.19
borne à goujon fileté
borne à vis dans laquelle l'âme du conducteur est serrée sous un écrou.

La pression de serrage peut être appliquée directement par un écrou de forme appropriée ou

au moyen d'un organe intermédiaire, tel qu'une rondelle, une plaquette ou un dispositif

empêchant le conducteur ou ses brins de s'échapper

NOTE Des exemples de bornes à goujon fileté sont représentés à la figure 3.

3.20
borne à plaquette
borne à vis dans laquelle l'âme du conducteur est serrée sous une plaquette au moyen de deux

ou plusieurs vis ou écrous
NOTE Des exemples de bornes à plaquette sont représentés à la figure 4.
3.21
borne à capot taraudé
borne à vis dans laquelle l'âme du conducteur est serrée au moyen d'un écrou contre le fond
d'une fente pratiquée dans un goujon fileté. L'âme est serrée contre le fond de la fente par une
rondelle de forme appropriée placée sous l'écrou, par un téton central si l'écrou est un écrou à
chape, ou par un autre moyen aussi efficace pour transmettre la pression de l'écrou à l'âme
à l'intérieur de la fente
NOTE Des exemples de bornes à capot taraudé sont représentés à la figure 5.
3.22
borne sans vis
borne de connexion permettant le raccordement puis la déconnexion d'un conducteur ou
l'interconnexion démontable de deux ou plusieurs conducteurs rigides (solides ou câblés)
ou de câbles souples, le raccordement étant réalisé directement ou indirectement au moyen de
ressorts, pièces en forme de coin, excentriques, coniques, etc., sans autre préparation
spéciale du conducteur concerné que l'enlèvement de l'isolant
3.23
vis autotaraudeuse par déformation de matière
vis ayant un filet ininterrompu qui forme un filetage par déformation du matériau lors de son
vissage
NOTE Un exemple de vis autotaraudeuse par déformation de matière est indiqué à la figure 6.
3.24
vis autotaraudeuse par enlèvement de matière
vis ayant un filet interrompu qui forme un filetage par enlèvement de matière lors de son
vissage
NOTE Un exemple de vis autotaraudeuse par enlèvement de matière est indiqué à la figure 7.
3.25
tension assignée
tension attribuée à la fiche ou au socle par le fabricant, qui sera celle spécifiée dans
l'éventuelle feuille de norme
3.26
courant assigné
courant attribué à la fiche ou au socle par le fabricant, qui sera celui spécifié dans l'éventuelle
feuille de norme
3.27
obturateur
pièce mobile incorporée dans un socle, qui en obture automatiquement au moins les alvéoles
sous tension lorsque la fiche est retirée

– 22 – 60884-1  CEI:2002+A1:2006

3.28
essai de type
essai effectué sur un ou plusieurs dispositifs réalisés selon une conception donnée pour

vérifier que cette conception répond à certaines spécifications

3.29
essai de fabrication
essai auquel est soumis chaque dispositif individuel en cours ou en fin de fabrication pour

vérifier qu’il satisfait à des critères définis

3.30
base
partie d'un socle qui porte les alvéoles
3.31
partie active
tout conducteur ou toute partie conductrice destiné à être sous tension en service normal, ainsi
que le conducteur neutre mais, par convention, non le conducteur PEN
[VEI 826-03-01]
3.32
ancrage du câble
partie d'un appareil qui a l'aptitude de limiter le déplacement d'un câble flexible équipé sujet à
des forces de traction, des forces de compression et à des forces de rotation
3.33
partie principale
partie qui porte les alvéoles
4 Prescriptions générales
Les appareils et les boîtes de montage en saillie doivent être conçus et construits de façon
qu'en usage normal leur fonctionnement soit fiable et sans danger pour l'usager ou son
entourage, au sens de la présente norme.
La conformité est vérifiée par l'exécution de tous les essais spécifiés qui s’appliquent et par
l'application de toutes les prescriptions appropriées.
5 Généralités sur les essais
5.1 Les essais doivent être effectués pour prouver l’application des prescriptions requises
par la présente norme, quand elles sont applicables.
Les essais sont effectués comme suit:
– les essais de type doivent être effectués sur des échantillons représentatifs de chaque
appareil;
– les essais de fabrication doivent être effectués sur chaque appareil fabriqué selon cette
norme, dans la mesure où ils s’appliquent.
Les paragraphes 5.2 à 5.5 sont applicables aux essais de type et le paragraphe 5.6 aux essais
de fabrication.
– 24 – 60884-1  CEI:2002+A1:2006

5.2 Sauf spécification contraire, les échantillons sont essayés en l'état de livraison et dans

des conditions normales d'utilisation.

Les appareils non démontables sont essayés avec un câble souple de même type et de même

section que celui qui est livré; les appareils qui ne comportent pas un cordon-connecteur ou un

cordon-prolongateur intégré ou constituant un de leurs éléments doivent être équipés, pour

l'essai, d'au moins 1 m de câble souple.

Les socles mobiles multiples non démontables sont essayés avec des câbles souples en l'état

de livraison.
Les socles qui ne sont conformes à aucune feuille de norme acceptée sont essayés en même
temps que les boîtes correspondantes.
Les socles qui nécessitent une boîte afin de compléter leur enveloppe sont essayés avec leurs
boîtes.
5.3 Sauf spécification contraire, les essais sont effectués dans l'ordre des articles, à une
température ambiante comprise entre 15 °C et 35 °C.
En cas de doute, les essais sont faits à une température ambiante de (20 ± 5) °C.
Les fiches et les socles sont essayés séparément.
Le neutre éventuel est considéré comme un pôle.
5.4 Trois échantillons sont soumis à tous les essais appropriés.
Pour les essais de 12.3.11, des échantillons supplémentaires de socles ayant au total au
moins cinq bornes sans vis sont exigés.
Pour l'essai de 12.3.12, trois échantillons supplémentaires de socles sont nécessaires, un
organe de serrage étant essayé sur chacun des échantillons.
Pour chacun des essais de 13.22 et 13.23, trois échantillons supplémentaires de membranes
séparées ou d'appareils comprenant des membranes sont exigés.
Pour les appareils non démontables, six échantillons supplémentaires sont exigés pour les
essais de 23.2 et 23.4.
Pour les essais des Articles 20 et 21, des échantillons supplémentaires peuvent être
nécessaires (voir les Articles 20 et 21, et la Figure 43).
Pour l'essai de 24.10, trois échantillons supplémentaires sont exigés.
Pour l'essai de l'article 28, trois échantillons supplémentaires peuvent être nécessaires.
NOTE Un tableau montrant le nombre d'échantillons nécessaires pour les essais est donné en annexe B.
5.5 Les échantillons sont soumis à tous les essais qui s’appliquent et les prescriptions sont
satisfaites si tous les essais sont réussis.

– 26 – 60884-1  CEI:2002+A1:2006

Si un échantillon ne satisfait pas à un essai à cause d’un défaut d’assemblage ou de

fabrication, cet essai ainsi que tous ceux qui le précèdent et qui peuvent avoir influencé son

résultat doivent être refaits, de même que les essais suivants, dans la séquence prescrite, sur

un nouveau lot d'échantillons. Ces nouveaux échantillons doivent alors tous satisfaire aux

prescriptions.
NOTE Le demandeur peut déposer, en même temps que le nombre d'échantillons spécifié en 5.4, le lot

supplémentaire d'échantillons qui peut être nécessaire si l'un des échantillons est défectueux. Le laboratoire

essaiera alors, sans autre avis, les échantillons supplémentaires, le rejet ne pouvant intervenir qu'à la suite d'un
nouveau défaut. Si le lot supplémentaire d'échantillons n'est pas fourni en même temps, un échantillon défectueux
entraînera le rejet.
5.6 Les essais de fabrication sont spécifiés à l’annexe A.

6 Valeurs assignées
6.1 Il est recommandé que les appareils aient de préférence les types, tensions et courants
assignés indiqués dans le tableau 1.
Tableau 1 – Combinaisons préférentielles des types et des caractéristiques
Type Tension assignée Courant assigné
V A
2 P (fiches non démontables 130 ou 250 2,5
seulement)
2 P (fiches seulement) 130 ou 250 6
2 P  10
130 ou 250 16
2 P +
2 P +
440 16
3 P +
3 P + N + 32
NOTE Les valeurs normalisées et la géométrie des systèmes existants sont précisées dans la CEI 60083.

NOTE Dans les pays suivants, les socles fixes 2P ne sont pas autorisés: AT, CH, DE, IT.
6.2 Dans un cordon-prolongateur, le courant assigné du socle mobile ne doit pas être supérieur
à celui de la fiche et la tension assignée ne doit pas être inférieure à celle de la fiche.

La conformité est vérifiée par examen des marques et indications.
6.3 Il est recommandé que les appareils aient de préférence un degré de protection IP20,
IP40, IP44, IP54 ou IP55.
7 Classification
7.1 Classification des appareils
7.1.1 Classification selon le degré de protection contre l’accès aux parties dangereuses et
contre les effets dangereux dus à la pénétration de corps solides étrangers
– IP2X: appareils protégés contre l’accès aux parties dangereuses avec un doigt et contre les
eyffets dangereux dus à la pénétration de corps solides étrangers de diamètre 12,5 mm ou
plus
– 28 – 60884-1  CEI:2002+A1:2006

– IP4X: appareils protégés contre l’accès aux parties dangereuses avec un fil et contre les

effe
...

NORME CEI
INTERNATIONALE IEC
60884-1
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2002-06
Prises de courant pour usages domestiques
et analogues –
Partie 1:
Règles générales
Plugs and socket-outlets for household
and similar purposes –
Part 1:
General requirements
Numéro de référence
Reference number
CEI/IEC 60884-1:2002
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
60884-1
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2002-06
Prises de courant pour usages domestiques
et analogues –
Partie 1:
Règles générales
Plugs and socket-outlets for household
and similar purposes –
Part 1:
General requirements
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
XF
Commission Electrotechnique Internationale PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60884-1  CEI:2002
SOMMAIRE
AVANT-PROPOS .8
1 Domaine d'application.12
2 Références normatives .12
3 Définitions .16
4 Prescriptions générales .22
5 Généralités sur les essais.22
6 Valeurs assignées .26
7 Classification .26
8 Marques et indications .30
9 Vérification des dimensions .36
10 Protection contre les chocs électriques .38
11 Dispositions pour la mise à la terre .46
12 Bornes et terminaisons .48
13 Construction des socles fixes.74
14 Construction des fiches et socles mobiles .86
15 Socles à verrouillage .98
16 Résistance au vieillissement, à la protection procurée
par les enveloppes et à l’humidité .98
17 Résistance d'isolement et rigidité diélectrique . 106
18 Fonctionnement des contacts de terre. 108
19 Echauffement . 108
20 Pouvoir de coupure. 112
21 Fonctionnement normal . 114
22 Force nécessaire pour retirer la fiche . 118
23 Câbles souples et raccordement des câbles souples . 122
24 Résistance mécanique. 134
25 Résistance à la chaleur. 154
26 Vis, pièces transportant le courant et connexions . 156
27 Lignes de fuite, distances dans l'air et distances à travers la matière de
remplissage. 162
28 Résistance de la matière isolante à la chaleur anormale,
au feu et aux courants de cheminement . 166
29 Protection contre la rouille . 172
30 Essais supplémentaires sur broches pourvues de gaines isolantes. 172
Annexe A (normative) Essais individuels de sécurité pour les appareils mobiles câblés
en usine (protection contre les chocs électriques et polarité correcte) . 240
Annexe B (normative) Liste des échantillons nécessaires pour les essais . 244
Bibliographie . 246

60884-1  IEC:2002 – 3 –
CONTENTS
FOREWORD.9
1 Scope.13
2 Normative references .13
3 Definitions .17
4 General requirements .23
5 General notes on tests .23
6 Ratings.27
7 Classification.27
8 Marking .31
9 Checking of dimensions.37
10 Protection against electric shock .39
11 Provision for earthing .47
12 Terminals and terminations .49
13 Construction of fixed socket-outlets .75
14 Construction of plugs and portable socket-outlets.87
15 Interlocked socket-outlets.99
16 Resistance to ageing, protection provided by enclosures, and resistance to humidity .99
17 Insulation resistance and electric strength .107
18 Operation of earthing contacts.109
19 Temperature rise .109
20 Breaking capacity .113
21 Normal operation.115
22 Force necessary to withdraw the plug.119
23 Flexible cables and their connection.123
24 Mechanical strength .135
25 Resistance to heat.155
26 Screws, current-carrying parts and connections.157
27 Creepage distances, clearances and distances through sealing compound.163
28 Resistance of insulating material to abnormal heat, to fire and to tracking .167
29 Resistance to rusting.173
30 Additional tests on pins provided with insulating sleeves .173
Annex A (normative) Safety-related routine tests for factory-wired portable accessories
(protection against electric shock and correct polarity).241
Annex B (normative) Survey of specimens needed for tests .245
Bibliography.247

– 4 – 60884-1  CEI:2002
Figure 1 – Exemples d'appareils. 176
Figure 2 – Bornes à trou. 178
Figure 3 – Bornes à serrage sous tête de vis et bornes à goujon fileté . 180
Figure 4 – Bornes à plaquette . 182
Figure 5 – Bornes à capot taraudé. 184
Figure 6 – Exemple de vis autotaraudeuse par déformation de matière. 184
Figure 7 – Exemple de vis autotaraudeuse par enlèvement de matière . 184
Figure 8 – Disposition pour l'essai de compression de 24.5 . 186
Figure 9 – Calibre pour vérifier la non-accessibilité aux parties actives,
à travers les obturateurs . 188
Figure 10 – Calibre de vérification de la non-accessibilité aux parties actives, à travers
les obturateurs, et aux parties actives pour les socles ayant une protection accrue . 190
Figure 11 – Dispositif pour vérifier les dommages aux conducteurs . 192
Figure 12 – Indications pour l'essai de déflexion. 194
Figure 13 – Dispositif pour la vérification de la résistance aux efforts latéraux . 196
Figure 14 – Dispositif d'essai des broches non massives . 196
Figure 15 – Mur d'essai suivant les prescriptions de 16.2.1. 198
Figure 16 – Exemple d’appareil d'essai pour la vérification du pouvoir de coupure
et du fonctionnement normal . 202
Figure 17 – Schémas du circuit pour les essais du pouvoir de coupure
et de fonctionnement normal . 204
Figure 18 – Appareil pour la vérification de la force d’extraction. 206
Figure 19 – Calibre pour la vérification de la force minimale d'extraction. 208
Figure 20 – Appareils pour vérifier la fixation du câble . 208
Figure 21 – Appareil d'essai de flexion . 210
Figure 22 – Appareil d'essai de choc . 212
Figure 23 – Détails du marteau. 214
Figure 24 – Support sur lequel est fixé l'échantillon . 214
Figure 25 – Bloc sur lequel sont fixés les appareils pour pose encastrée . 216
Figure 26 – Schémas donnant l'application des coups selon le tableau 21 . 218
Figure 27 – Appareil d'essai de choc à basse température de 24.4 . 220
Figure 28 – Appareil pour l'essai d'abrasion des gaines isolantes des broches de fiches . 220
Figure 29 – Dispositif pour l'essai de la résistance mécanique
des prises mobiles multiples. 222
Figure 30 – Exemple de dispositif d'essai pour vérifier la fixation des broches
dans le corps de la fiche . 222
Figure 31 – Disposition pour l'essai des capots ou des plaques de recouvrement. 224
Figure 32 – Calibre (épaisseur approximative 2 mm) pour la vérification du contour
des capots ou plaques de recouvrement. 224
Figure 33 – Exemples de l'application du calibre de la figure 32 sur des capots fixés
sans vis sur une surface de montage ou de support . 226
Figure 34 – Exemples de l'application du calibre de la figure 32 selon
les prescriptions données en 24.17 . 228
Figure 35 – Calibre de vérification des rainures, trous et conicités inverses . 230
Figure 36 – Schéma indiquant la direction d'application du calibre de la figure 35 . 230
Figure 37 – Appareil pour l'essai de pression à la bille. 232

60884-1  IEC:2002 – 5 –
Figure 1 – Example of accessories .177
Figure 2 – Pillar terminals .179
Figure 3 – Screw terminals and stud terminals.181
Figure 4 – Saddle terminals .183
Figure 5 – Mantle terminals.185
Figure 6 – Example of thread-forming screw .185
Figure 7 – Example of thread-cutting screw .185
Figure 8 – Arrangement for compression test of 24.5 .187
Figure 9 – Gauge for checking non-accessibility of live parts, through shutters .189
Figure 10 – Gauge for checking non-accessibility of live parts, through shutters, and of
live parts of socket-outlets with increased protection.191
Figure 11 – Arrangement for checking damage to conductors .193
Figure 12 – Information for deflection test.195
Figure 13 – Device for checking the resistance to lateral strain.197
Figure 14 – Device for testing non-solid pins.197
Figure 15 – Test wall in accordance with the requirements of 16.2.1.199
Figure 16 – Example of apparatus for breaking capacity and normal operation test.203
Figure 17 – Circuit diagrams for breaking capacity and normal operation tests .205
Figure 18 – Apparatus for verification of maximum withdrawal force .207
Figure 19 – Gauge for the verification of minimum withdrawal force .209
Figure 20 – Apparatus for testing cord retention.209
Figure 21 – Apparatus for flexing test .211
Figure 22 – Impact-test apparatus .213
Figure 23 – Details of the striking element .215
Figure 24 – Mounting support for specimens.215
Figure 25 – Mounting block for flush-type accessories .217
Figure 26 – Sketches showing the application of the blows according to table 21.219
Figure 27 – Apparatus for impact test at low temperature of 24.4.221
Figure 28 – Apparatus for abrasion test on insulating sleeves of plug pins.221
Figure 29 – Arrangement for mechanical strength test on multiple portable socket-outlets .223
Figure 30 – Example of test arrangement to verify the fixation of pins in the body
of the plug .223
Figure 31 – Arrangement for test on covers or cover-plates .225
Figure 32 – Gauge (thickness about 2 mm) for the verification of the outline of covers
or cover-plates.225
Figure 33 – Examples of application of the gauge of figure 32 on covers fixed without
screws on a mounting surface or supporting surface.227
Figure 34 – Examples of application of the gauge of figure 32 in accordance with the
requirements of 24.17 .229
Figure 35 – Gauge for verification of grooves, holes and reverse tapers .231
Figure 36 – Sketch showing the direction of application of the gauge of figure 35 .231
Figure 37 – Ball pressure test apparatus.233

– 6 – 60884-1  CEI:2002
Figure 38 – Appareil pour l'essai de compression pour la vérification de la résistance
à la chaleur de 25.4. 232
Figure 39 – Représentation diagrammatique de 28.1.1 . 234
Figure 40 – Appareil pour l'essai de résistance à la chaleur anormale des gaines
isolantes des broches de fiches. 236
Figure 41 – Appareil pour l'essai de pression à haute température. 238
Figure 42 – Appareil d'essai de choc sur broches pourvues de gaines isolantes. 238
Tableau 1 – Combinaisons préférentielles des types et des caractéristiques .26
Tableau 2 – Tolérances des calibres .36
Tableau 3 – Correspondance entre les courants assignés et les sections nominales
pour le raccordement des conducteurs en cuivre .50
Tableau 4 – Valeurs pour l’essai de traction appliqué aux bornes à vis .54
Tableau 5 – Constitution des conducteurs .56
Tableau 6 – Couples de serrage pour la vérification de la résistance mécanique
des bornes à vis.58
Tableau 7 – Correspondance entre les courants assignés et les sections
des conducteurs en cuivre raccordables des bornes sans vis.62
Tableau 8 – Valeur pour l’essai de traction aux bornes sans vis.66
Tableau 9 – Valeurs pour les essais de flexion sous charge des conducteurs en cuivre .66
Tableau 10 – Courant d'essai pour la vérification des contraintes électriques et
thermiques en utilisation normale sur les bornes sans vis .68
Tableau 11 – Sections nominales des conducteurs rigides pour l’essai de déflexion
des bornes sans vis .72
Tableau 12 – Forces pour l’essai de déflexion .72
Tableau 13 – Forces à appliquer aux capots, plaques de recouvrement ou organes
de manœuvre dont la fixation ne dépend pas de vis.78
Tableau 14 – Limites des dimensions externes des câbles pour les socles
pour montage en saillie .84
Tableau 15 – Section nominale des conducteurs en cuivre pour l’essai d’échauffement . 108
Tableau 16 – Forces d’extraction maximales et minimales. 122
Tableau 17 – Dimensions externes des câbles souples à utiliser par l'ancrage du câble. 124
Tableau 18 – Valeurs du couple pour l'essai de l'ancrage du câble . 126
Tableau 19 – Dimensions maximales des câbles souples pouvant être placés
dans les appareils démontables . 128
Tableau 20 – Relations entre les caractéristiques des appareils, les sections nominales
des conducteurs d'essais et les courants d'essais pour les essais d’échauffement
(article 19) et de fonctionnement normal (article 21) . 130
Tableau 21 – Hauteur de chute pour l’essai de choc . 138
Tableau 22 – Valeurs du couple d'essai pour les presse-étoupe . 144
Tableau 23 – Lignes de fuite, distances d’isolement dans l’air et distances à travers
la matière de remplissage . 164
Tableau A.1 – Représentation schématique des essais de fabrication à appliquer
aux appareils mobiles câblés en usine. 242

60884-1  IEC:2002 – 7 –
Figure 38 – Apparatus for compression test for the verification
of resistance to heat of 25.4.233
Figure 39 – Diagrammatic representation of 28.1.1.235
Figure 40 – Apparatus for testing resistance to abnormal heat of insulating
sleeves of plug pins .237
Figure 41 – Apparatus for pressure test at high temperature.239
Figure 42 – Impact test apparatus on pins provided with insulating sleeves .239
Table 1 – Preferred combinations of types and ratings.27
Table 2 – Gauge tolerances .37
Table 3 – Relationship between rated current and connectable nominal cross-sectional
areas of copper conductors.51
Table 4– Values for pull test for screw-type terminals .55
Table 5 – Composition of conductors .57
Table 6 – Tightening torques for the verification of the mechanical strength of screw-type
terminals.59
Table 7 – Relationship between rated current and connectable cross-sectional areas of
copper conductors for screwless terminals.63
Table 8 – Value for pull test for screwless-type terminals.67
Table 9 – Values for flexing under mechanical load test for copper conductors .67
Table 10 – Test current for the verification of electrical and thermal stresses in normal
use for screwless terminals.69
Table 11 – Nominal cross-sectional areas of rigid copper conductors for deflection test of
screwless terminals .73
Table 12 – Deflection test forces.73
Table 13 – Forces to be applied to covers, cover-plates or actuating members whose
fixing is not dependent on screws .79
Table 14 – External cable dimension limits for surface-type socket-outlets .85
Table 15 – Nominal cross-sectional areas of copper conductors for temperature rise test .109
Table 16 – Maximum and minimum withdrawal forces .123
Table 17 – External dimensions of flexible cables to be accommodated by cord
anchorages.125
Table 18 – Torque test values for cord anchorages.127
Table 19 – Maximum dimensions of flexible cables to be accommodated in rewirable
accessories .129
Table 20 – Relationship between rating of accessories, nominal cross-sectional areas of
test conductors and test currents for the tests of temperature rise (clause 19) and normal
operation (clause 21) .131
Table 21 – Height of fall for impact tests .139
Table 22 – Torque test values for glands .145
Table 23 – Creepage distances, clearances and distances through insulating sealing
compound.165
Table A.1 – Diagrammatic representation of routine tests to be applied to factory-wired
portable accessories.243

– 8 – 60884-1  CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
PRISES DE COURANT POUR USAGES DOMESTIQUES
ET ANALOGUES –
Partie 1: Règles générales
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60884-1 a été établie par le sous-comité 23B: Prises de courant
et interrupteurs, du comité d'études 23 de la CEI: Petit appareillage.
Cette troisième édition annule et remplace la deuxième édition, publiée en 1994, ainsi que
l’amendement 1 (1994) et l’amendement 2 (1995), dont elle constitue une révision technique.
Le texte de cette norme est issu de la deuxième édition, des amendements 1 et 2, ainsi que
des documents suivants:
FDIS Rapport de vote
23B/658/FDIS 23B/664/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Les annexes A et B font partie intégrante de cette norme.

60884-1  IEC:2002 – 9 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
PLUGS AND SOCKET-OUTLETS FOR HOUSEHOLD
AND SIMILAR PURPOSES –
Part 1: General requirements
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60884-1 has been prepared by subcommittee 23B: Plugs, socket-
outlets and switches, of IEC technical committee 23: Electrical accessories.
This third edition cancels and replaces the second edition published in 1994, amendment 1
(1994) and amendment 2 (1995), and constitutes a technical revision.
The text of this standard is based on the second edition, the amendments 1 and 2 and the
following documents:
FDIS Report on voting
23B/658/FDIS 23B/664/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annexes A and B form an integral part of this standard.

– 10 – 60884-1  CEI:2002
La CEI 60884-1 comprend les parties suivantes, sous le titre général Prises de courant pour
usages domestiques et analogues:
− Partie 1: Règles générales
− Partie 2-1: Règles particulières pour les fiches avec fusibles
− Partie 2-2: Règles particulières pour les socles pour les appareils d'utilisation
− Partie 2-3: Règles particulières pour les socles de prises de courant avec interrupteurs sans
verrouillage pour installations fixes
− Partie 2-4: Règles particulières pour prises de courant pour TBTS
− Partie 2-5: Règles particulières pour les adaptateurs
− Partie 2-6: Règles particulières pour socles de prises de courant commandés par
interrupteurs à verrouillage, pour installations électriques fixes
NOTE Dans la présente norme, les caractères d'imprimerie suivants sont employés.
− Prescriptions proprement dites: caractères romains;
− Modalités d'essai: caractères italiques;
− Commentaires: petits caractères romains.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2006. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou amendée.

60884-1  IEC:2002 – 11 –
IEC 60884-1 consists of the following parts, under the general title Plugs, and socket-outlets
for household and similar purposes:
– Part 1: General requirements
– Part 2-1: Particular requirements for fused plugs,
– Part 2-2: Particular requirements for socket-outlets for appliances
– Part 2-3: Particular requirements for switched socket-outlets without interlock for fixed
installations
– Part 2-4: Particular requirements for plugs and socket-outlets for SELV
– Part 2-5: Particular requirements for adaptors
– Part 2-6: Particular requirements for switched socket-outlets with interlock for fixed
installations
NOTE In this standard, the following print types are used.
– Requirements proper: in roman type;
– Test specification: in italic type;
– Explanatory matter: in smaller roman type.
The committee has decided that the contents of this publication will remain unchanged until 2006.
At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 12 – 60884-1  CEI:2002
PRISES DE COURANT POUR USAGES DOMESTIQUES
ET ANALOGUES –
Partie 1: Règles générales
1 Domaine d'application
La présente partie de la CEI 60884 s'applique aux fiches et aux socles fixes ou mobiles pour
courant alternatif seulement, avec ou sans contact de terre, de tension assignée supérieure à
50 V mais ne dépassant pas 440 V et de courant assigné ne dépassant pas 32 A, destinés aux
usages domestiques et usages analogues, à l'intérieur ou à l'extérieur des bâtiments.
Le courant assigné est limité à 16 A maximum pour les socles fixes équipés de bornes sans vis.
La présente norme ne traite pas des prescriptions pour les boîtes de montage encastrées,
mais seulement des prescriptions pour les boîtes de montage en saillie nécessaires pour les
essais du socle.
NOTE 1 Les prescriptions générales pour les boîtes de montage sont données dans la CEI 60670.
La présente norme s'applique également aux fiches faisant partie des cordons-connecteurs,
aux fiches et socles mobiles faisant partie des cordons-prolongateurs et aux fiches et socles
en tant qu'éléments constituants d'un appareil, sauf spécification contraire dans la norme de
l'appareil concerné.
La présente norme ne s'applique pas
– aux fiches, socles et connecteurs pour usages industriels;
– aux connecteurs;
– aux fiches et socles fixes ou mobiles pour TBT;
NOTE 2 Les valeurs de la TBT sont spécifiées dans la CEI 60364-4-41.
– aux socles fixes combinés avec des fusibles, des interrupteurs automatiques, etc.
NOTE 3 Les socles avec lampes indicatrices sont autorisés sous réserve que les lampes indicatrices soient
conformes à la norme éventuelle les concernant.
Les fiches et les socles fixes ou mobiles conformes à la présente norme sont utilisés à des
températures ambiantes ne dépassant pas habituellement 25 °C, mais pouvant atteindre
occasionnellement 35 °C.
NOTE 4 Les socles conformes à la présente norme sont seulement prévus pour être incorporés dans un matériel
de manière telle et à un emplacement tel qu'il soit improbable que la température environnante du socle dépasse
35 °C.
Dans des emplacements présentant des conditions particulières, par exemple à bord de
navires, dans des véhicules, etc., et dans des emplacements dangereux où par exemple des
explosions peuvent se produire, des constructions spéciales peuvent être prescrites.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'
...

NORME CEI
INTERNATIONALE
IEC
60884-1
INTERNATIONAL
Edition 3.1
STANDARD
2006-07
Edition 3:2002 consolidée par l'amendement 1:2006
Edition 3:2002 consolidated with amendment 1:2006
Prises de courant pour usages domestiques
et analogues –
Partie 1:
Règles générales
Plugs and socket-outlets for household
and similar purposes –
Part 1:
General requirements
Numéro de référence
Reference number
CEI/IEC 60884-1:2002+A1:2006
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
60884-1
INTERNATIONAL
Edition 3.1
STANDARD
2006-07
Edition 3:2002 consolidée par l'amendement 1:2006
Edition 3:2002 consolidated with amendment 1:2006
Prises de courant pour usages domestiques
et analogues –
Partie 1:
Règles générales
Plugs and socket-outlets for household
and similar purposes –
Part 1:
General requirements
 IEC 2006 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
CS
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60884-1  CEI:2002+A1:2006

SOMMAIRE
AVANT-PROPOS .8

1 Domaine d'application.12

2 Références normatives .12

3 Définitions .16

4 Prescriptions générales .22

5 Généralités sur les essais.22

6 Valeurs assignées .26
7 Classification .26
8 Marques et indications .32
9 Vérification des dimensions .36
10 Protection contre les chocs électriques .40
11 Dispositions pour la mise à la terre .46
12 Bornes et terminaisons .50
13 Construction des socles fixes.74
14 Construction des fiches et socles mobiles .86
15 Socles à verrouillage .98
16 Résistance au vieillissement, protection procurée par les enveloppes
et résistance à l’humidité . 100
17 Résistance d'isolement et rigidité diélectrique . 106
18 Fonctionnement des contacts de terre. 110
19 Echauffement . 110
20 Pouvoir de coupure. 114
21 Fonctionnement normal . 116
22 Force nécessaire pour retirer la fiche . 120
23 Câbles souples et raccordement des câbles souples . 126
24 Résistance mécanique. 138
25 Résistance à la chaleur. 158
26 Vis, pièces transportant le courant et connexions . 162
27 Lignes de fuite, distances dans l'air et distances à travers la matière

de remplissage . 166
28 Résistance de la matière isolante à la chaleur anormale, au feu et aux courants
de cheminement . 170
29 Protection contre la rouille . 176
30 Essais supplémentaires sur broches pourvues de gaines isolantes. 176

Annexe A (normative) Essais individuels de sécurité pour les appareils mobiles câblés
en usine (protection contre les chocs électriques et polarité correcte) . 248
Annexe B (normative) Liste des échantillons nécessaires pour les essais . 252
Annexe C (informative) Essais de préhension alternatifs . 254

Bibliographie . 264

60884-1  IEC:2002+A1:2006 – 3 –

CONTENTS
FOREWORD.9

1 Scope.13

2 Normative references .13

3 Definitions .17

4 General requirements .23

5 General remarks on tests .23

6 Ratings.27
7 Classification.27
8 Marking .33
9 Checking of dimensions.37
10 Protection against electric shock .41
11 Provision for earthing .47
12 Terminals and terminations .51
13 Construction of fixed socket-outlets .75
14 Construction of plugs and portable socket-outlets.87
15 Interlocked socket-outlets.99
16 Resistance to ageing, protection provided by enclosures, and resistance to humidity .101
17 Insulation resistance and electric strength .107
18 Operation of earthing contacts.111
19 Temperature rise .111
20 Breaking capacity .115
21 Normal operation.117
22 Force necessary to withdraw the plug.121
23 Flexible cables and their connection.127
24 Mechanical strength .139
25 Resistance to heat.159
26 Screws, current-carrying parts and connections.163
27 Creepage distances, clearances and distances through sealing compound .167

28 Resistance of insulating material to abnormal heat, to fire and to tracking .171
29 Resistance to rusting.177
30 Additional tests on pins provided with insulating sleeves .177

Annex A (normative) Safety-related routine tests for factory-wired portable accessories
(protection against electric shock and correct polarity).249
Annex B (normative) Survey of specimens needed for tests.253
Annex C (informative) Alternative gripping tests .255

Bibliography.265

– 4 – 60884-1  CEI:2002+A1:2006

Figure 1 – Exemples d'appareils. 180

Figure 2 – Bornes à trou. 182

Figure 3 – Bornes à serrage sous tête de vis et bornes à goujon fileté . 184

Figure 4 – Bornes à plaquette . 186

Figure 5 –Bornes à capot taraudé. 188

Figure 6 – Exemple de vis autotaraudeuse par déformation de matière. 188

Figure 7 – Exemple de vis autotaraudeuse par enlèvement de matière . 188

Figure 8 – Disposition pour l'essai de compression de 24.5 . 190

Figure 9 – Calibre pour vérifier la non-accessibilité aux parties actives,

à travers les obturateurs . 192
Figure 10 – Calibre de vérification de la non-accessibilité aux parties actives, à travers
les obturateurs, et aux parties actives pour les socles ayant une protection accrue . 194
Figure 11 – Dispositif pour vérifier les dommages aux conducteurs . 196
Figure 12 – Indications pour l'essai de déflexion. 198
Figure 13 – Dispositif pour la vérification de la résistance aux efforts latéraux . 200
Figure 14 – Dispositif d'essai des broches non massives . 200
Figure 15 – Mur d'essai suivant les prescriptions de 16.2.1. 202
Figure 16 – Exemple d’appareil d'essai pour la vérification du pouvoir de coupure
et du fonctionnement normal . 206
Figure 17 – Schémas du circuit pour les essais du pouvoir de coupure
et de fonctionnement normal . 208
Figure 18 – Appareil pour la vérification de la force d’extraction. 210
Figure 19 – Calibre pour la vérification de la force minimale d'extraction. 212
Figure 20 – Appareils pour vérifier la fixation du câble . 212
Figure 21 – Appareil d'essai de flexion . 214
Figure 22 – Appareil d'essai de choc . 216
Figure 23 – Détails du marteau. 218
Figure 24 – Support sur lequel est fixé l'échantillon . 218
Figure 25 – Bloc sur lequel sont fixés les appareils pour pose encastrée . 220
Figure 26 – Schémas donnant l'application des coups selon le tableau 21 . 222
Figure 27 – Appareil d'essai de choc à basse température de 24.4 . 224
Figure 28 – Appareil pour l'essai d'abrasion des gaines isolantes des broches de fiches . 224
Figure 29 – Dispositif pour l'essai de la résistance mécanique
des prises mobiles multiples. 226

Figure 30 – Exemple de dispositif d'essai pour vérifier la fixation des broches
dans le corps de la fiche . 226
Figure 31 – Disposition pour l'essai des capots ou des plaques de recouvrement. 228
Figure 32 – Calibre (épaisseur approximative 2 mm) pour la vérification du contour
des capots ou plaques de recouvrement. 228
Figure 33 – Exemples de l'application du calibre de la figure 32 sur des capots fixés
sans vis sur une surface de montage ou de support . 230
Figure 34 – Exemples de l'application du calibre de la figure 32
selon les prescriptions données en 24.17 . 232
Figure 35 – Calibre de vérification des rainures, trous et conicités inverses . 234
Figure 36 – Schéma indiquant la direction d'application du calibre de la figure 35 . 234
Figure 37 – Appareil pour l'essai de pression à la bille. 236
Figure 38 – Appareil pour l'essai de compression pour la vérification
de la résistance à la chaleur de 25.4 . 236

60884-1  IEC:2002+A1:2006 – 5 –

Figure 1 – Example of accessories .181

Figure 2 – Pillar terminals .183

Figure 3 – Screw terminals and stud terminals.185

Figure 4 – Saddle terminals .187

Figure 5 – Mantle terminals .189

Figure 6 – Example of thread-forming screw .189

Figure 7 – Example of thread-cutting screw .189

Figure 8 – Arrangement for compression test of 24.5 .191

Figure 9 – Gauge for checking non-accessibility of live parts, through shutters .193

Figure 10 – Gauge for checking non-accessibility of live parts, through shutters,
and of live parts of socket-outlets with increased protection.195
Figure 11 – Arrangement for checking damage to conductors .197
Figure 12 – Information for deflection test.199
Figure 13 – Device for checking the resistance to lateral strain.201
Figure 14 – Device for testing non-solid pins .201
Figure 15 – Test wall in accordance with the requirements of 16.2.1.203
Figure 16 – Example of apparatus for breaking capacity and normal operation test.207
Figure 17 – Circuit diagrams for breaking capacity and normal operation tests .209
Figure 18 – Apparatus for verification of maximum withdrawal force .211
Figure 19 – Gauge for the verification of minimum withdrawal force .213
Figure 20 – Apparatus for testing cord retention .213
Figure 21 – Apparatus for flexing test .215
Figure 22 – Impact-test apparatus .217
Figure 23 – Details of the striking element .219
Figure 24 – Mounting support for specimens.219
Figure 25 – Mounting block for flush-type accessories .221
Figure 26 – Sketches showing the application of the blows according to table 21.223
Figure 27 – Apparatus for impact test at low temperature of 24.4.225
Figure 28 – Apparatus for abrasion test on insulating sleeves of plug pins.225
Figure 29 – Arrangement for mechanical strength test on multiple portable socket-outlets .227
Figure 30 – Example of test arrangement to verify the fixation of pins in the body
of the plug .227
Figure 31 – Arrangement for test on covers or cover-plates .229

Figure 32 – Gauge (thickness about 2 mm) for the verification of the outline
of covers or cover-plates .229
Figure 33 – Examples of application of the gauge of figure 32 on covers fixed
without screws on a mounting surface or supporting surface.231
Figure 34 – Examples of application of the gauge of figure 32 in accordance
with the requirements of 24.17.233
Figure 35 – Gauge for verification of grooves, holes and reverse tapers .235
Figure 36 – Sketch showing the direction of application of the gauge of figure 35 .235
Figure 37 – Ball pressure test apparatus.237
Figure 38 – Apparatus for compression test for the verification of resistance
to heat of 25.4 .237

– 6 – 60884-1  CEI:2002+A1:2006

Figure 39 – Représentation diagrammatique de 28.1.1 . 238

Figure 40 – Appareil pour l'essai de résistance à la chaleur anormale

des gaines isolantes des broches de fiches . 240

Figure 41 – Appareil pour l'essai de pression à haute température. 242

Figure 42 – Appareil d'essai de choc sur broches pourvues de gaines isolantes. 242

Figure 43 – Procédures d'essais pour le fonctionnement normal (voir Article 21). 244

Figure 44 – Organe de serrage pour l'essai de température de l'Article 19 . 246

Figure C.1 – Fiche de référence pour l'essai de préhension . 258

Figure C.2 – Exemple d'appareil d'essai pour l'essai de préhension de la fiche . 260

Tableau 1 – Combinaisons préférentielles des types et des caractéristiques .26
Tableau 2 – Tolérances des calibres .38
Tableau 3 – Correspondance entre les courants assignés et les sections nominales
pour le raccordement des conducteurs en cuivre .52
Tableau 4 – Valeurs pour l’essai de traction appliqué aux bornes à vis .56
Tableau 5 – Constitution des conducteurs .58
Tableau 6 – Couples de serrage pour la vérification de la résistance mécanique
des bornes à vis.60
Tableau 7 – Correspondance entre les courants assignés et les sections
des conducteurs en cuivre raccordables des bornes sans vis.62
Tableau 8 – Valeur pour l’essai de traction aux bornes sans vis.66
Tableau 9 – Valeurs pour les essais de flexion sous charge des conducteurs en cuivre .68
Tableau 10 – Courant d'essai pour la vérification des contraintes électriques
et thermiques en utilisation normale sur les bornes sans vis .68
Tableau 11 – Sections nominales des conducteurs rigides pour l’essai de déflexion
des bornes sans vis .74
Tableau 12 – Forces pour l’essai de déflexion .74
Tableau 13 – Forces à appliquer aux capots, plaques de recouvrement ou organes
de manœuvre dont la fixation ne dépend pas de vis.78
Tableau 14 – Limites des dimensions externes des câbles pour les socles
pour montage en saillie .84
Tableau 15 – Section nominale des conducteurs en cuivre pour l’essai d’échauffement . 110
Tableau 16 – Forces d'extraction maximales et minimales pour fiches et socles . 126
Tableau 17 – Dimensions externes des câbles souples à utiliser par l'ancrage du câble. 128

Tableau 18 – Valeurs du couple pour l'essai de l'ancrage du câble . 130
Tableau 19 – Dimensions maximales des câbles souples pouvant être placés
dans les appareils démontables . 132
Tableau 20 – Relations entre les caractéristiques des appareils, les sections nominales
des conducteurs d'essais et les courants d'essais pour les essais d’échauffement
(article 19) et de fonctionnement normal (article 21) . 134
Tableau 21 – Hauteur de chute pour l’essai de choc . 142
Tableau 22 – Valeurs du couple d'essai pour les presse-étoupe . 148
Tableau 23 – Lignes de fuite, distances d’isolement dans l’air et distances à travers
la matière de remplissage . 168
Tableau 24 – Résistance à la chaleur de différents types ou parties d'appareils . 158
Tableau A.1 – Représentation schématique des essais de fabri cation à appliquer
aux appareils mobiles câblés en usine. 250

60884-1  IEC:2002+A1:2006 – 7 –

Figure 39 – Diagrammatic representation of 28.1.1.239

Figure 40 – Apparatus for testing resistance to abnormal heat of insulating sleeves

of plug pins .241

Figure 41 – Apparatus for pressure test at high temperature.243

Figure 42 – Impact test apparatus on pins provided with insulating sleeves .243

Figure 43 – Test procedures for normal operation (see Clause 21) .245

Figure 44 – Clamping unit for the temperature rise test of Clause 19 .247

Figure C.1 – Reference plug for gripping test.259

Figure C.2 – Example of the test apparatus for plug gripping test .261

Table 1 – Preferred combinations of types and ratings.27
Table 2 – Gauge tolerances .39
Table 3 – Relationship between rated current and connectable nominal cross-sectional
areas of copper conductors.53
Table 4 – Values for pull test for screw-type terminals .57
Table 5 – Composition of conductors .59
Table 6 – Tightening torques for the verification of the mechanical strength
of screw-type terminals .61
Table 7 – Relationship between rated current and connectable cross-sectional areas
of copper conductors for screwless terminals.63
Table 8 – Value for pull test for screwless-type terminals.67
Table 9 – Values for flexing under mechanical load test for copper conductors .69
Table 10 – Test current for the verification of electrical and thermal stresses
in normal use for screwless terminals .69
Table 11 – Nominal cross-sectional areas of rigid copper conductors
for deflection test of screwless terminals.75
Table 12 – Deflection test forces.75
Table 13 – Forces to be applied to covers, cover-plates or actuating members
whose fixing is not dependent on screws .79
Table 14 – External cable dimension limits for surface-type socket-outlets .85
Table 15 – Nominal cross-sectional areas of copper conductors
for the temperature-rise test.111
Table 16 – Maximum and minimum withdrawal force for plugs and socket-outlets.127
Table 17 – External dimensions of flexible cables to be accommodated

by cord anchorages .129
Table 18 – Torque test values for cord anchorages.131
Table 19 – Maximum dimensions of flexible cables to be accommodated
in rewirable accessories.133
Table 20 – Relationship between rating of accessories, nominal cross-sectional areas
of test conductors and test currents for the tests of temperature rise (clause 19)
and normal operation (clause 21).135
Table 21 – Height of fall for impact tests .143
Table 22 – Torque test values for glands .149
Table 23 – Creepage distances, clearances and distances
through insulating sealing compound .169
Table 24 – Resistance to heat of different types or parts of accessories .159
Table A.1 – Diagrammatic representation of routine tests to be applied
to factory-wired portable accessories.251

– 8 – 60884-1 © CEI:2002+A1:2006

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
PRISES DE COURANT POUR USAGES DOMESTIQUES

ET ANALOGUES –
Partie 1: Règles générales
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.

La Norme internationale CEI 60884-1 a été établie par le sous-comité 23B: Prises de courant
et interrupteurs, du comité d'études 23 de la CEI: Petit appareillage.
La présente version consolidée de la CEI 60884-1 comprend la troisième édition (2002)
[documents 23B/658/FDIS et 23B/664/RVD] et son amendement 1 (2006) [documents
23B/816/FDIS et 23B/821/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à son amendement; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 3.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
Les annexes A et B font partie intégrante de cette norme.
L'annexe C est donnée uniquement à titre d'information.

60884-1 © IEC:2002+A1:2006 – 9 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
PLUGS AND SOCKET-OUTLETS FOR HOUSEHOLD

AND SIMILAR PURPOSES –
Part 1: General requirements
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.

International Standard IEC 60884-1 has been prepared by subcommittee 23B: Plugs, socket-
outlets and switches, of IEC technical committee 23: Electrical accessories.
This consolidated version of IEC 60884-1 consists of the third edition (2002) [documents
23B/658/FDIS and 23B/664/RVD] and its amendment 1 (2006) [documents 23B/816/FDIS and
23B/821/RVD].
The technical content is therefore identical to the base edition and its amendment and has
been prepared for user convenience.
It bears the edition number 3.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
Annexes A and B form an integral part of this standard.
Annex C is for information only.

– 10 – 60884-1  CEI:2002+A1:2006

La CEI 60884-1 comprend les parties suivantes, sous le titre général Prises de courant pour

usages domestiques et analogues:

− Partie 1: Règles générales
− Partie 2-1: Règles particulières pour les fiches avec fusibles

− Partie 2-2: Règles particulières po
...

IEC 60884-1 ®
Edition 3.2 2013-02
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Plugs and socket-outlets for household and similar purposes –
Part 1: General requirements
Prises de courant pour usages domestiques et analogues –
Partie 1: Règles générales
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form

or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from

either IEC or IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,

please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les

microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.

Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé Fax: +41 22 919 03 00
CH-1211 Geneva 20 info@iec.ch
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.

Useful links:
IEC publications search - www.iec.ch/searchpub Electropedia - www.electropedia.org
The advanced search enables you to find IEC publications The world's leading online dictionary of electronic and
by a variety of criteria (reference number, text, technical electrical terms containing more than 30 000 terms and
committee,…). definitions in English and French, with equivalent terms in
It also gives information on projects, replaced and additional languages. Also known as the International
withdrawn publications. Electrotechnical Vocabulary (IEV) on-line.

IEC Just Published - webstore.iec.ch/justpublished Customer Service Centre - webstore.iec.ch/csc
Stay up to date on all new IEC publications. Just Published If you wish to give us your feedback on this publication
details all new publications released. Available on-line and or need further assistance, please contact the
also once a month by email. Customer Service Centre: csc@iec.ch.

A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.

Liens utiles:
Recherche de publications CEI - www.iec.ch/searchpub Electropedia - www.electropedia.org
La recherche avancée vous permet de trouver des Le premier dictionnaire en ligne au monde de termes
publications CEI en utilisant différents critères (numéro de électroniques et électriques. Il contient plus de 30 000
référence, texte, comité d’études,…). termes et définitions en anglais et en français, ainsi que
Elle donne aussi des informations sur les projets et les les termes équivalents dans les langues additionnelles.
publications remplacées ou retirées. Egalement appelé Vocabulaire Electrotechnique
International (VEI) en ligne.
Just Published CEI - webstore.iec.ch/justpublished
Service Clients - webstore.iec.ch/csc
Restez informé sur les nouvelles publications de la CEI.
Just Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur
Disponible en ligne et aussi une fois par mois par email. cette publication ou si vous avez des questions
contactez-nous: csc@iec.ch.
IEC 60884-1 ®
Edition 3.2 2013-02
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Plugs and socket-outlets for household and similar purposes –

Part 1: General requirements
Prises de courant pour usages domestiques et analogues –

Partie 1: Règles générales
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 29.120.30 ISBN 978-2-8322-0645-4

– 2 – 60884-1  IEC:2002+A1:2006+A2:2013

CONTENTS
FOREWORD . 6

INTRODUCTION to Amendment 2 . 8

1 Scope . 9

2 Normative references . 9

3 Definitions . 11

4 General requirements . 15

5 General remarks on tests . 15
6 Ratings . 16
7 Classification . 17
8 Marking . 19
9 Checking of dimensions . 21
10 Protection against electric shock . 23
11 Provision for earthing . 26
12 Terminals and terminations . 28
13 Construction of fixed socket-outlets . 41
14 Construction of plugs and portable socket-outlets . 48
15 Interlocked socket-outlets . 55
16 Resistance to ageing, protection provided by enclosures, and resistance to humidity . 55
17 Insulation resistance and electric strength . 58
18 Operation of earthing contacts . 60
19 Temperature rise . 60
20 Breaking capacity . 63
21 Normal operation . 64
22 Force necessary to withdraw the plug . 66
23 Flexible cables and their connection . 69
24 Mechanical strength . 75
25 Resistance to heat . 85
26 Screws, current-carrying parts and connections . 86

27 Creepage distances, clearances and distances through sealing compound . 89
28 Resistance of insulating material to abnormal heat, to fire and to tracking . 90
29 Resistance to rusting . 93
30 Additional tests on pins provided with insulating sleeves . 93

Annex A (normative) Safety-related routine tests for factory-wired portable accessories
(protection against electric shock and correct polarity) . 130
Annex B (normative) Survey of specimens needed for tests . 132
Annex C (informative) Alternative gripping tests . 134
Annex D (normative) Switches incorporated in portable socket-outlets . 139
Annex E (informative) Changes planned for the future in order to align IEC 60884-1
with the requirements of IEC 60228, IEC 60998 and IEC 60999 . 140

60884-1  IEC:2002+A1:2006+A2:2013 – 3 –

Bibliography . 160

Figure 1 – Example of accessories . 95

Figure 2 – Pillar terminals . 96

Figure 3 – Screw terminals and stud terminals . 97

Figure 4 – Saddle terminals . 98

Figure 5 – Mantle terminals . 99

Figure 6 – Example of thread-forming screw . 99

Figure 7 – Example of thread-cutting screw . 99
Figure 8 – Arrangement for compression test of 24.5 . 100
Figure 9 – Gauge for checking non-accessibility of live parts, through shutters . 101
Figure 10 – Gauge for checking non-accessibility of live parts, through shutters, and of
live parts of socket-outlets with increased protection . 102
Figure 11 – Arrangement for checking damage to conductors . 103
Figure 12 – Information for deflection test . 104
Figure 13 – Device for checking the resistance to lateral strain . 105
Figure 14 – Device for testing non-solid pins . 105
Figure 15 – Test wall in accordance with the requirements of 16.2.2 . 106
Figure 16 – Example of apparatus for breaking capacity and normal operation test. 108
Figure 17 – Circuit diagrams for breaking capacity and normal operation tests . 109
Figure 18 – Apparatus for verification of maximum withdrawal force . 110
Figure 19 – Gauge for the verification of minimum withdrawal force . 111
Figure 20 – Apparatus for testing cord retention . 111
Figure 21 – Apparatus for flexing test . 112
2 Figure 22 – Void . 113
Figure 23 – Void . 113
Figure 24 – Void . 113
Figure 25 – Void . 113
Figure 26 – Sketches showing the application of the blows according to table 21. 114
Figure 27 – Apparatus for impact test at low temperature of 24.4 . 115
Figure 28 – Apparatus for abrasion test on insulating sleeves of plug pins . 115

Figure 29 – Arrangement for mechanical strength test on multiple portable socket-outlets . 116
Figure 30 – Example of test arrangement to verify the fixation of pins in the body
of the plug . 116
Figure 31 – Arrangement for test on covers or cover-plates . 117
Figure 32 – Gauge (thickness about 2 mm) for the verification of the outline of covers
or cover-plates . 117
Figure 33 – Examples of application of the gauge of figure 32 on covers fixed without
screws on a mounting surface or supporting surface . 118
Figure 34 – Examples of application of the gauge of figure 32 in accordance with the
requirements of 24.17 . 119
Figure 35 – Gauge for verification of grooves, holes and reverse tapers . 120
Figure 36 – Sketch showing the direction of application of the gauge of figure 35 . 120
Figure 37 – Ball pressure test apparatus . 121

– 4 – 60884-1  IEC:2002+A1:2006+A2:2013

Figure 38 – Apparatus for compression test for the verification of resistance

to heat of 25.4 . 121

Figure 39 – Diagrammatic representation of 28.1.1 . 122

Figure 40 – Apparatus for testing resistance to abnormal heat of insulating sleeves

of plug pins . 123

Figure 41 – Apparatus for pressure test at high temperature . 124

Figure 42 – Impact test apparatus on pins provided with insulating sleeves . 124

Figure 43 – Test procedures for normal operation (see Clause 21) . 125

Figure 44 – Clamping unit for the temperature rise test of Clause 19 . 126

2 Figure 45 – Examples of membranes and grommets . 127
Figure 46 – Verification of the requirements of 13.4 . 129
Figure C.1 – Reference plug for gripping test . 136
Figure C.2 – Example of the test apparatus for plug gripping test . 137

Table 1 – Preferred combinations of types and ratings . 16
Table 2 – Gauge tolerances . 22
Table 3 – Relationship between rated current and connectable nominal cross-sectional
areas of copper conductors . 29
Table 4 – Values for pull test for screw-type terminals . 32
Table 5 – Composition of conductors . 32
Table 6 – Tightening torques for the verification of the mechanical strength
of screw-type terminals . 34
Table 7 – Relationship between rated current and connectable cross-sectional areas
of copper conductors for screwless terminals . 35
Table 8 – Value for pull test for screwless-type terminals . 37
Table 9 – Values for flexing under mechanical load test for copper conductors . 38
Table 10 – Test current for the verification of electrical and thermal stresses in normal
use for screwless terminals . 38
Table 11 – Nominal cross-sectional areas of rigid copper conductors for deflection test of
screwless terminals . 40
Table 12 – Deflection test forces for screwless terminals . 40
Table 13 – Forces to be applied to covers, cover-plates or actuating members whose
fixing is not dependent on screws . 44

Table 14 – External cable dimension limits for surface-type socket-outlets . 47
Table 15 – Nominal cross-sectional areas of copper conductors
for the temperature-rise test. 60
Table 16 – Maximum and minimum withdrawal force for plugs and socket-outlets . 69
Table 17 – External dimensions of flexible cables to be accommodated by cord
anchorages . 70
Table 18 – Torque test values for cord anchorages . 71
Table 19 – Maximum dimensions of flexible cables to be accommodated in rewirable
accessories . 72
Table 20 – Relationship between rating of accessories, nominal cross-sectional areas
of test conductors and test currents for the tests of temperature rise (Clause 19)
and normal operation (Clause 21) . 73
Table 21 – Height of fall for impact tests . 77

60884-1  IEC:2002+A1:2006+A2:2013 – 5 –

Table 22 – Torque test values for glands . 80

Table 23 – Creepage distances, clearances and distances through insulating sealing

compound . 89

Table 24 – Resistance to heat of different types or parts of accessories . 85

Table A.1 – Diagrammatic representation of routine tests to be applied to factory-wired

portable accessories . 131

– 6 – 60884-1  IEC:2002+A1:2006+A2:2013

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
PLUGS AND SOCKET-OUTLETS FOR HOUSEHOLD

AND SIMILAR PURPOSES –
Part 1: General requirements
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of

patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
This consolidated version of the official IEC Standard and its amendments has been prepared
for user convenience.
IEC 60884-1 edition 3.2 contains the third edition (2002) [documents 23B/658/FDIS and
23B/664/RVD], its amendment 1 (2006) [documents 23B/816/FDIS and 23B/821/RVD] and its
amendment 2 (2013) [documents 23B/1088/FDIS and 23B/1096/RVD].
A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
International Standard IEC 60884-1 has been prepared by subcommittee 23B: Plugs, socket-outlets
and switches, of IEC technical committee 23: Electrical accessories.

60884-1  IEC:2002+A1:2006+A2:2013 – 7 –

Annexes A and B form an integral part of this standard.

Annex C is for information only.

IEC 60884-1 consists of the following parts, under the general title Plugs, and socket-outlets
for household and similar purposes:

– Part 1: General requirements

– Part 2-1: Particular requirements for fused plugs,

– Part 2-2: Particular requirements for socket-outlets for appliances

– Part 2-3: Particular requirements for switched socket-outlets without interlock for fixed

installations
– Part 2-4: Particular requirements for plugs and socket-outlets for SELV
– Part 2-5: Particular requirements for adaptors
– Part 2-6: Particular requirements for switched socket-outlets with interlock for fixed
installations
NOTE In this standard, the following print types are used.
– Requirements proper: in roman type;
– Test specification: in italic type;
– Explanatory matter: in smaller roman type.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until the stability date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
The contents of the corrigendum to Amendment 2 (March 2014) have been included in this
copy.
– 8 – 60884-1  IEC:2002+A1:2006+A2:2013

INTRODUCTION to Amendment 2
The changes listed in this Amendment 2 apply to IEC 60884-1:2002 as amended by

Amendment 1:2006.
60884-1  IEC:2002+A1:2006+A2:2013 – 9 –

PLUGS AND SOCKET-OUTLETS FOR HOUSEHOLD

AND SIMILAR PURPOSES –
Part 1: General requirements
1 Scope
This part of IEC 60884 applies to plugs and fixed or portable socket-outlets for a.c. only, with

or without earthing contact, with a rated voltage greater than 50 V but not exceeding 440 V
and a rated current not exceeding 32 A, intended for household and similar purposes, either
indoors or outdoors.
The rated current is limited to 16 A maximum for fixed socket-outlets provided with screwless
terminals.
This standard does not cover requirements for flush mounting boxes: however, it covers only
those requirements for surface-type mounting boxes which are necessary for the tests on the
socket-outlet.
NOTE 1 General requirements for mounting boxes are given in IEC 60670.
This standard also applies to plugs which are a part of cord sets, to plugs and portable
socket-outlets which are a part of cord extension sets and to plugs and socket-outlets which
are a component of an appliance, unless otherwise stated in the standard for the relevant
appliance.
This standard does not apply to
– plugs, socket-outlets and couplers for industrial purposes;
– appliance couplers;
– plugs, fixed and portable socket-outlets for ELV;
NOTE 2 ELV values are specified in IEC 60364-4-41.
– fixed socket-outlets combined with fuses, automatic switches, etc.
NOTE 3 Socket-outlets with pilot lights are allowed provided that pilot lights comply with the relevant
standard, if any.
Plugs and socket-outlets complying with this standard should be suitable for use at ambient
temperatures not normally exceeding +40 °C, but their average over a period of 24 h does not
exceed +35 °C, with a lower limit of the ambient air temperature of –5 °C.

NOTE 4 Socket-outlets complying with this standard are only suitable for incorporation or mounting in equipment
in such a way and in such a place that it is unlikely that the surrounding temperature exceeds 35 °C.
NOTE 5 In the following country it is required that plugs and socket-outlets complying with this standard are
suitable for use at ambient temperatures not normally exceeding 35 °C, but occasionally reaching 40 °C: CN.
In locations where special conditions prevail, such as in ships, vehicles and the like and in
hazardous locations, for example where explosions are liable to occur, special constructions
may be required.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60050-151:2001, International Electrotechnical Vocabulary – Part 151: Electrical and
magnetic devices
– 10 – 60884-1  IEC:2002+A1:2006+A2:2013

IEC 60050-442:1998, International Electrotechnical Vocabulary – Part 442: Electrical accessories

IEC 60050-826:1982, International Electrotechnical Vocabulary – Part 826: Electrical

installations of buildings
IEC 60068-2-30, Environmental testing – Part 2-30: Tests – Test Db: Damp heat, cyclic
(12 + 12 h cycle).
IEC 60068-2-31, Environmental testing – Part 2-31: Tests – Test Ec: Rough handling

shocks, primarily for equipment-type specimens.

IEC 60068-2-75, Environmental testing – Part 2-75: Tests – Test Eh: Hammer tests

IEC 60112:1979, Method for determining the comparative and the proof tracking indices of
solid insulating materials under moist conditions
IEC 60227 (all parts), Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V
IEC 60245 (all parts), Rubber insulated cables – Rated voltages up to and including 450/750 V
IEC 60417, Graphical symbols for use on equipment
IEC 60423:1993, Conduits for electrical purposes – Outside diameters of conduits for
electrical installations and threads for conduits and fittings
IEC 60529:2001, Degrees of protection provided by enclosures (IP Code)
2 IEC 60669 (all parts), Switches for household and similar fixed-electrical installations
IEC 60695-2-10:2000, Fire hazard testing – Part 2-10: Glowing/hot-wire based test methods –
Glow-wire apparatus and common test procedure
IEC 60695-2-11:2000, Fire hazard testing – Part 2-11: Glowing/hot-wire based test methods –
Glow-wire flammability test method for end-products
IEC 60884-2-6:1997, Plugs and socket-outlets for household and similar purposes – Part 2-6:
Particular requirements for switched socket-outlets with interlock for fixed electrical
installations
IEC 60999-1:1999, Connecting devices – Electrical copper conductors – Safety requirements
for screw-type and screwless-type clamping units – Part 1: General requirements and
2 2
particular requirements for clamping units for conductors from 0,2 mm up to 35 mm
(included)
IEC 61032:1997, Protection of persons and equipment by enclosures – Probes for verification

IEC 61058 (all parts), Switches for appliances
IEC 61058-1, Switches for appliances – Part 1: General requirements
IEC 61140:2001, Protection against electric shock – Common aspects for installation and
equipment
ISO/IEC Guide 51, Safety aspects – Guidelines for their inclusion in standards
ISO 1456:1988, Metallic coatings – Electrodeposited coatings of nickel plus chromium and of
copper plus nickel plus chromium
1)
ISO 1639:1974, Wrought copper alloys – Extruded sections – Mechanical properties
ISO 2039-2:1987, Plastics – Determination of hardness – Part 2: Rockwell hardness
___________
1)
Withdrawn
60884-1  IEC:2002+A1:2006+A2:2013 – 11 –

ISO 2081:1986, Metallic coatings – Electroplated coatings of zinc on iron or steel

ISO 2093:1986, Electroplated coatings of tin – Specification and test methods

3 Definitions
For the purposes of this part of IEC 60884, the definitions given in IEC 60050(151) as well as

the following definitions apply.

NOTE 1 Where the terms "voltage" and "current" are used, they imply r.m.s. values, unless otherwise specified.

NOTE 2 Throughout this standard the word "earthing" is used for “protective earthing”.

NOTE 3 The term "accessory" is used as a general term covering plugs and socket-outlets; the term "portable
accessory" covers plugs and portable socket-outlets. Examples of the use of accessories are shown in figure 1a.
NOTE 4 Throughout this standard the term "socket-outlet" covers both fixed and portable socket-outlets, except
where the reference is specific to one type or the other.
3.1
plug
accessory intended for frequent use by ordinary persons, having pins designed to engage
with the contacts of a socket-outlet, also incorporating means for the electrical connection and
mechanical retention of one flexible cable
NOTE For special purposes such as lighting chains (see also IEC 60598-2-20), two or three single-core cables
can be connected within the plug.
3.2
socket-outlet
accessory intended for frequent use by ordinary persons, having socket contacts designed to
engage with the pins of a plug and having terminals or terminations for the connection of
cable
3.3
fixed socket-outlet
socket-outlet intended to be connected to fixed wiring
3.4
portable socket-outlet
socket-outlet intended to be connected to or integral with one flexible cable and which can
easily be moved from one place to another while connected to the supply
3.5
multiple socket-outlet
combination of two or more socket-outlets

NOTE An example is shown in figure 1b.
3.6
socket-outlet for appliances
socket-outlet intended to be built in, or fixed to, appliances
3.7
rewirable plug or rewirable portable socket-outlet
accessory so constructed that the flexible cable can be replaced
3.8
non-rewirable plug or non-rewirable portable socket-outlet
accessory so constructed that it forms a complete unit with the flexible cable after connection
and assembly by the manufacturer of the accessory (see also 14.1)

– 12 – 60884-1  IEC:2002+A1:2006+A2:2013

3.9
moulded-on accessory
non-rewirable portable accessory, the manufacture of which is completed by insulating material

moulded around pre-assembled component parts and the terminations for the flexible cable

[IEV 442-01-14, modified]
3.10
mounting box
box intended for mounting in or on a wall, floor or ceiling, etc., for flush or surface application,

intended for use with fixed socket-outlet(s)

3.11
cord set
assembly consisting of one flexible cable fitted with one plug and one single connector,
intended for the connection of an electrical appliance to the electrical supply
3.12
cord extension set
assembly consisting of one flexible cable fitted with one plug and one single or multiple
portable socket-outlet
3.13
terminal
insulated or non-insulated connecting device intended for reusable electrical connection of the
external conductors
3.14
termination
insulated or non-insulated connecting device intended for non-reusable electrical connection
of the external conductors
3.15
clamping unit
part or parts of a terminal necessary for the mechanical clamping and the electrical
connection of the conductor(s)
3.16
screw-type terminal
terminal for the connection and subsequent disconnection of one conductor or the
interconnection and subsequent disconnection of two or more conductors, the connection
being made, directly or indirectly, by means of screws or nuts of any kind

3.17
pillar terminal
screw-type terminal in which the conductor is inserted into a hole or cavity, where it is
clamped under the end of the screw or screws. The clamping pressure may be applied directly
by the end of the screw or through an intermediate clamping member to which pressure is
applied by the end of the screw
NOTE Examples of pillar terminals are shown in figure 2.
3.18
screw terminal
screw-type terminal in which the conductor is clamped under the head of the screw.
The clamping pressure may be applied directly to the head of a screw or through an
intermediate part, such as a washer, clamping plate or anti-spread device
NOTE Examples of screw terminals are shown in figure 3.

60884-1  IEC:2002+A1:2006+A2:2013 – 13 –

3.19
stud terminal
screw-type terminal in which the conductor is clamped under a nut. The clamping pressure

may be applied directly by a suitably shaped nut or through an intermediate part, such as a

washer, clamping plate or anti-spread device

NOTE Examples of stud terminals are shown in figure 3.

3.20
saddle terminal
screw-type terminal in which the conductor is clamped under a saddle by means of two or
more screws or nuts
NOTE Examples of saddle terminals are shown in figure 4.
3.21
mantle terminal
screw-type terminal in which the conductor is clamped against the base of a slot in a threaded
stud by means of a nut. The conductor is clamped against the base of the slot by a suitably
shaped washer under the nut, by a central peg if the nut is a cap nut, or by equally effective
means for transmitting the pressure from the nut to the conductor within the slot
NOTE Examples of mantle terminals are shown in figure 5.
3.22
screwless terminal
connecting device for the connection and subsequent disconnection of a rigid (solid or
stranded) or flexible conductor or the interconnection of two or more conductors, capable of
being dismantled, the connection being made, directly or indirectly, by means of springs, parts
of angled, eccentric or conical form, etc., without special preparation of the conductor
concerned, other than removal of insulation
3.23
thread-forming screw
screw having an uninterrupted thread, which by screwing in, forms a thread by displacing
material
NOTE An example of a thread-forming screw is shown in figure 6.
3.24
thread-cutting screw
screw having an interrupted thread, which by screwing in, forms a thread by removing material
NOTE An example of a thread-cutting screw is shown in figure 7.

3.25
rated voltage
voltage assigned to the plug or socket-outlet by the manufacturer, which will be that specified
in the standard sheet, if any
3.26
rated current
current assigned to the plug or socket-outlet by the manufacturer, which will be that specified
in the standard sheet, if any
3.27
shutter
movable part incorporated into a socket-outlet arranged to shield at least the live
socket contacts automatically when the plug is withdrawn

– 14 – 60884-1  IEC:2002+A1:2006+A2:2013

3.28
type test
test of one or more devices made to a certain design to show that the design meets certain

specifications
3.29
routine test
test to which each individual device is subjected during and/or after manufacture to ascertain
whether it complies with certain criteria

3.30
base
part of the socket-outlet supporting the socket-contacts
3.31
live part
conductor or conductive part intended to be energized in normal use, including a neutral
conductor, but, by convention, not a PEN conductor
[IEV 826-03-01]
3.32
cable anchorage
that part of an accessory which has the ability to limit the displacement of a fitted flexible
cable against pull, push and turning forces
3.33
main part
assembly consisting of the base and other parts. This assembly is not intended to be
dismantled at any time after manufacture
3.34
grommet
component used to support and protect the cable or conduit at the point of entry
NOTE 1 It may also prevent the ingress of moisture or contaminants.
NOTE 2 Examples of membranes and grommets are shown in Figure 45.
3.35
entry membrane
component or integral part of the accessory used to protect the cable which may be used to
support the cable or conduit at the point of entry

NOTE 1 An entry membrane may also prevent the ingress of moisture or contaminants and may be part of a
grommet.
NOTE 2 Examples of membranes and grommets are shown in Figure 45.
3.36
protecting membrane
component or integral part of the accessory that is not intended to be penetrated in normal
use and is intended to provide protection against ingress of water or solid objects and/or to
allow the operation of an accessory
NOTE Examples of membranes and grommets are shown in Figure 45.

60884-1  IEC:2002+A1:2006+A2:2013 – 15 –

4 General requirements
Accessories and boxes of surface mounting accessories shall be so designed and constructed
that, in normal use, their performance is reliable and safety is achieved by reducing risk to a

tolerable level, as defined in ISO/IEC Guide 51.

Compliance is checked by meeting all the relevant requirements and tests specified.

5 General remarks on tests
5.1 Tests shall be made to prove compliance with the requirements laid down in this
standard, where applicable.
Tests are made as follows:
− type tests shall be made on representative specimens of each accessory;
− routine tests shall be made on each accessory manufactured according to this standard,
where applicable.
Subclauses 5.2 to 5.5 are applicable to type tests and 5.6 to routine tests.
5.2 Unless otherwise specified, the specimens are tested as delivered and under normal
conditions of use.
Non-rewirable accessories are tested with the type and size of flexible cable as delivered;
those not incorporated in a cord set or a cord extension set, or which are not a component of
equipment, shall be provided, for testing, with at least 1 m of flexible cable.
Non-rewirable multiple portable socket-outlets are tested with flexible cables as delivered.
Socket-outlets which do not comply with any accepted standard sheet are tested together with
the corresponding boxes.
Socket-outlets which require a box to complete their enclosure are tested with their boxes.
The fixing screws of terminals, covers and cover plates shall be tightened with a torque equal
to two-thirds of the values specified in Table 6 unless otherwise specified.

5.3 Unless otherwise specified, the tests are carried out in the order of the clauses, at an
ambient temperature between 15 °C and 35 °C.
In case of doubt, the tests are made at an ambient temperature of (20 ± 5) °C.
Plugs and socket-outlets are tested separately.
The neutral, if any, is treated as a pole.
5.4 Three specimens are subjected to all the relevant tests. For the test of 10.6, three
additional specimens are required.
For the tests of 12.3.11, additional specimens of socket-outlets having in total at least five
screwless terminals are required.
For the tests of 12.3.12, three additional specimens of socket-outlets are necessary; in each
specimen one clamping unit is tested.

– 16 – 60884-1  IEC:2002+A1:2006+A2:2013

For each of the tests of 13.22 and 13.23, three additional specimens of separate membranes,

or of accessories incorporating membranes, are required.

For non-rewirable accessories, six additional spec
...
