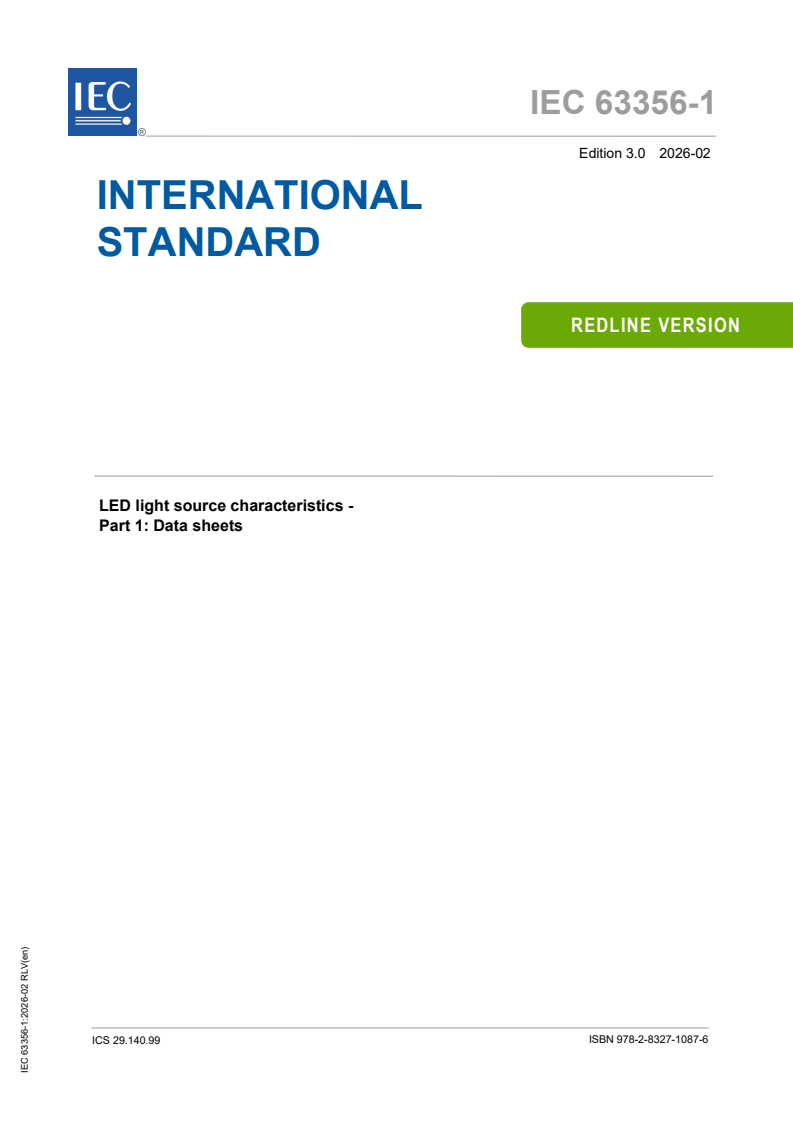

IEC 63356-1:2026

IEC 63356-1 ®
Edition 3.0 2026-02
INTERNATIONAL
STANDARD
REDLINE VERSION
LED light source characteristics -
Part 1: Data sheets
ICS 29.140.99 ISBN 978-2-8327-1087-6

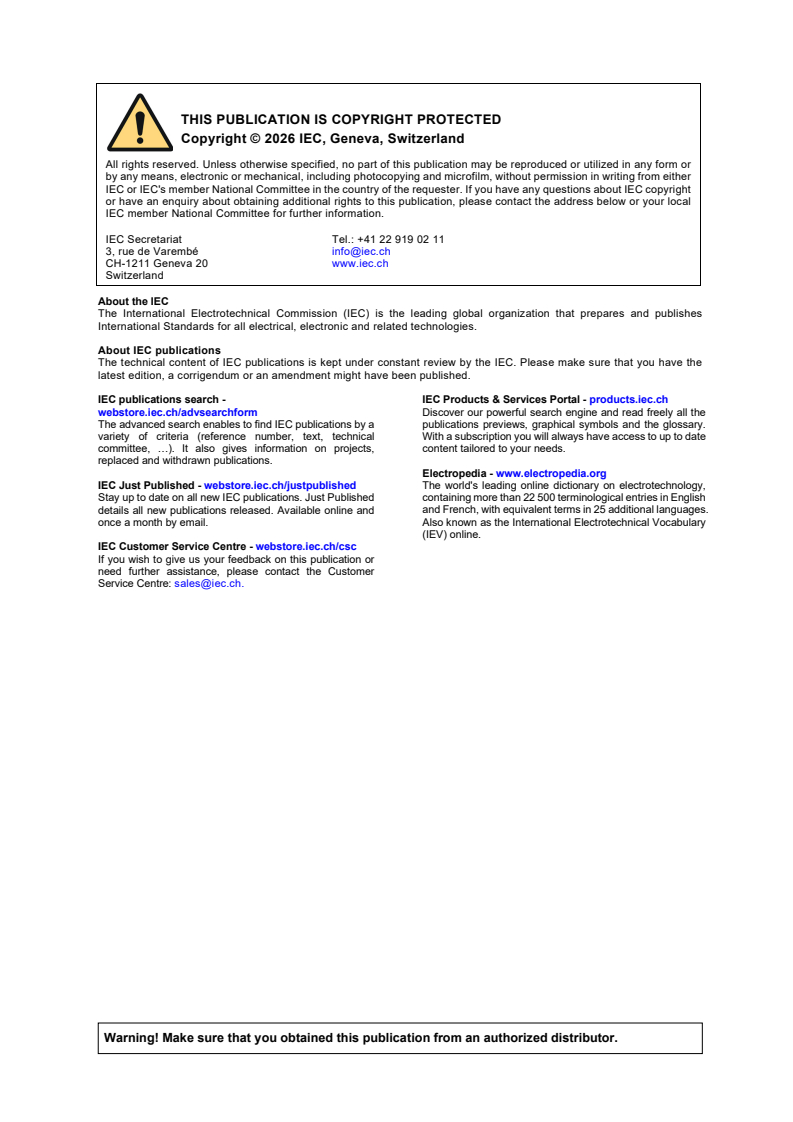

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
The advanced search enables to find IEC publications by a publications previews, graphical symbols and the glossary.
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.
replaced and withdrawn publications.
Electropedia - www.electropedia.org
The world's leading online dictionary on electrotechnology,
IEC Just Published - webstore.iec.ch/justpublished
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
once a month by email. Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: sales@iec.ch.

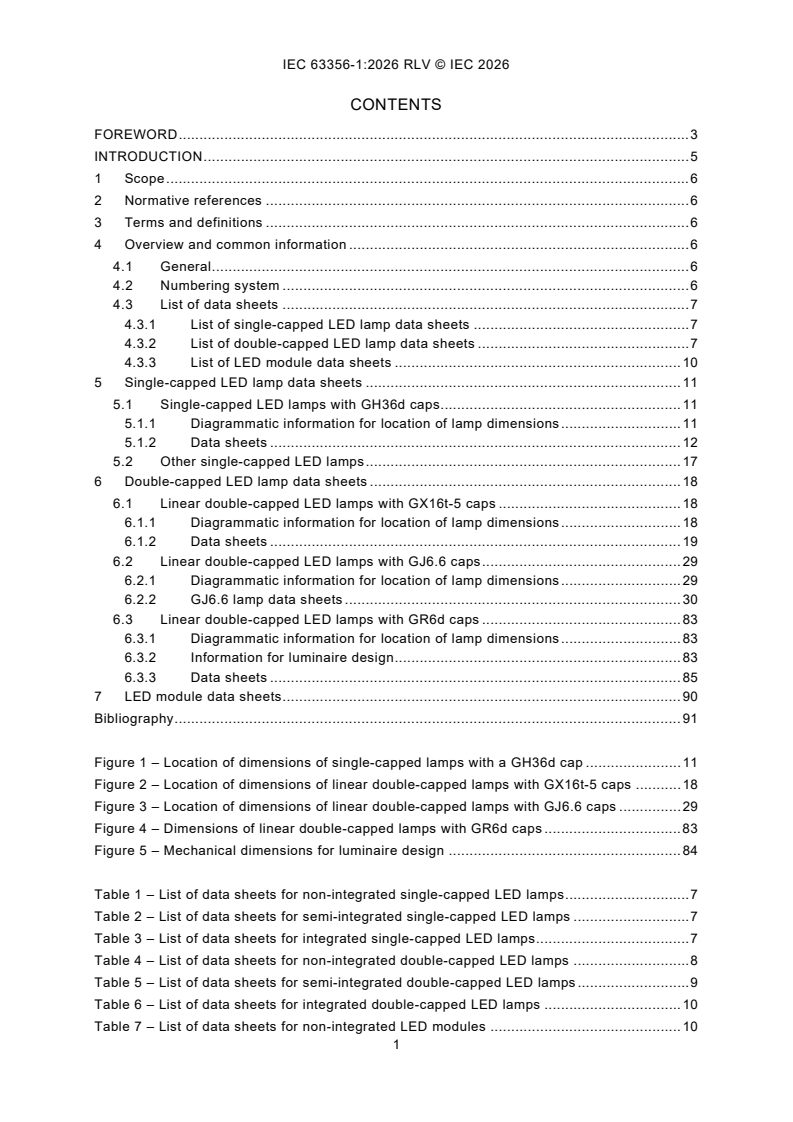

CONTENTS
FOREWORD . 3
INTRODUCTION . 5
1 Scope . 6
2 Normative references . 6
3 Terms and definitions . 6
4 Overview and common information . 6
4.1 General . 6
4.2 Numbering system . 6
4.3 List of data sheets . 7
4.3.1 List of single-capped LED lamp data sheets . 7
4.3.2 List of double-capped LED lamp data sheets . 7
4.3.3 List of LED module data sheets . 10
5 Single-capped LED lamp data sheets . 11
5.1 Single-capped LED lamps with GH36d caps. 11
5.1.1 Diagrammatic information for location of lamp dimensions . 11
5.1.2 Data sheets . 12
5.2 Other single-capped LED lamps . 17
6 Double-capped LED lamp data sheets . 18
6.1 Linear double-capped LED lamps with GX16t-5 caps . 18
6.1.1 Diagrammatic information for location of lamp dimensions . 18
6.1.2 Data sheets . 19
6.2 Linear double-capped LED lamps with GJ6.6 caps . 29
6.2.1 Diagrammatic information for location of lamp dimensions . 29
6.2.2 GJ6.6 lamp data sheets . 30
6.3 Linear double-capped LED lamps with GR6d caps . 83
6.3.1 Diagrammatic information for location of lamp dimensions . 83
6.3.2 Information for luminaire design . 83
6.3.3 Data sheets . 85
7 LED module data sheets . 90
Bibliography . 91

Figure 1 – Location of dimensions of single-capped lamps with a GH36d cap . 11
Figure 2 – Location of dimensions of linear double-capped lamps with GX16t-5 caps . 18
Figure 3 – Location of dimensions of linear double-capped lamps with GJ6.6 caps . 29
Figure 4 – Dimensions of linear double-capped lamps with GR6d caps . 83
Figure 5 – Mechanical dimensions for luminaire design . 84

Table 1 – List of data sheets for non-integrated single-capped LED lamps . 7
Table 2 – List of data sheets for semi-integrated single-capped LED lamps . 7
Table 3 – List of data sheets for integrated single-capped LED lamps . 7
Table 4 – List of data sheets for non-integrated double-capped LED lamps . 8
Table 5 – List of data sheets for semi-integrated double-capped LED lamps . 9
Table 6 – List of data sheets for integrated double-capped LED lamps . 10
Table 7 – List of data sheets for non-integrated LED modules . 10

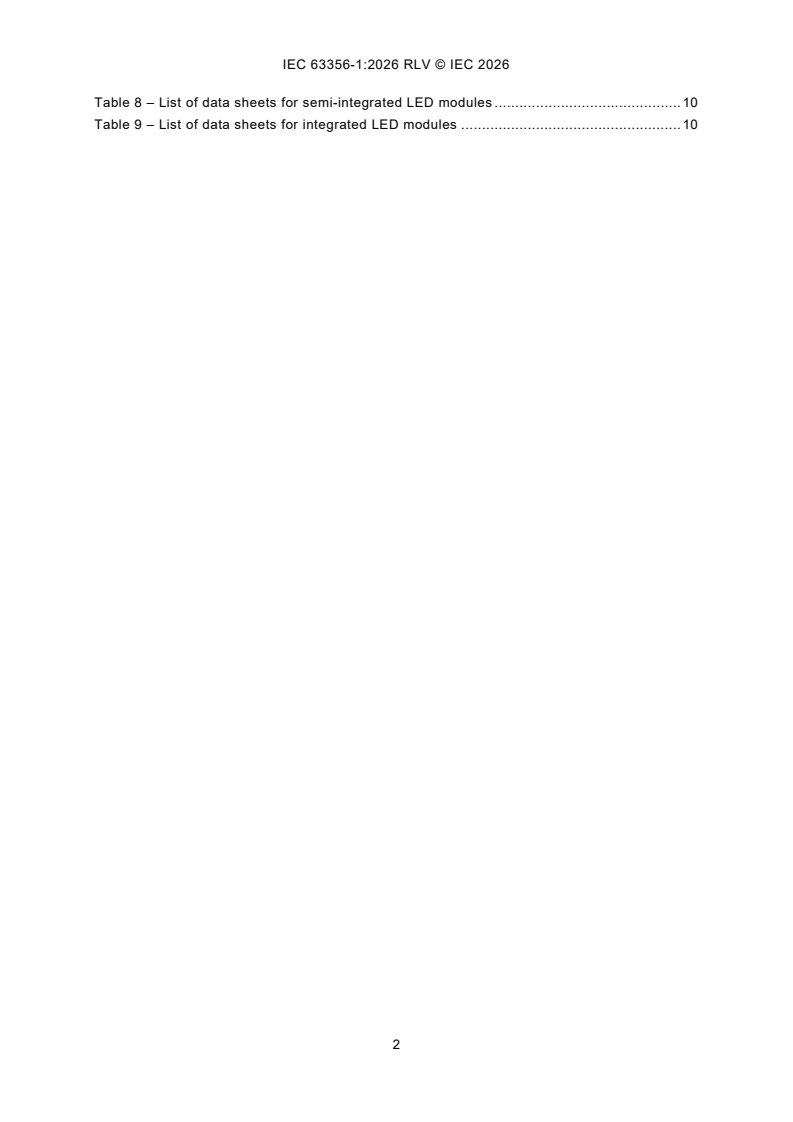

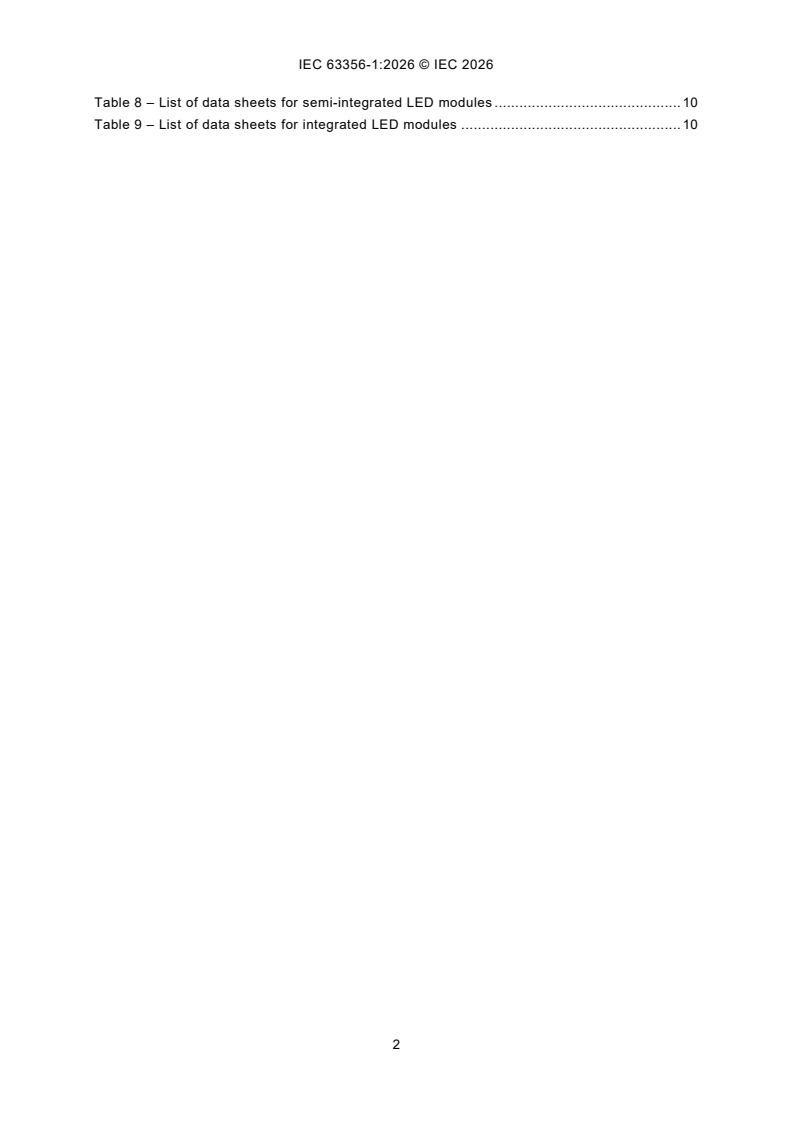

Table 8 – List of data sheets for semi-integrated LED modules . 10
Table 9 – List of data sheets for integrated LED modules . 10

INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
LED light source characteristics -
Part 1: Data sheets
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and
in addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as "IEC Publication(s)"). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) IEC draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). IEC takes no position concerning the evidence, validity or applicability of any claimed patent rights in
respect thereof. As of the date of publication of this document, IEC had not received notice of (a) patent(s), which
may be required to implement this document. However, implementers are cautioned that this may not represent
the latest information, which may be obtained from the patent database available at https://patents.iec.ch. IEC
shall not be held responsible for identifying any or all such patent rights.
This redline version of the official IEC Standard allows the user to identify the changes made
to the previous edition IEC 63356-1:2023. A vertical bar appears in the margin wherever a
change has been made. Additions are in green text, deletions are in strikethrough red text.

IEC 63356-1 has been prepared by subcommittee 34A: Electric light sources, of IEC technical
committee 34: Lighting. It is an International Standard.
This third edition cancels and replaces the second edition published in 2023. This edition
constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous
edition:
a) addition of datasheets for GJ6.6d-2-x capped LED lamps.
The text of this International Standard is based on the following documents:
Draft Report on voting
34A/2444/CDV 34A/2461/RVC
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this International Standard is English.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement, available
at www.iec.ch/members_experts/refdocs. The main document types developed by IEC are
described in greater detail at www.iec.ch/publications.
A list of all parts in the IEC 63356 series, published under the general title LED light source
characteristics, can be found on the IEC website.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under webstore.iec.ch in the data related to the
specific document. At this date, the document will be
– reconfirmed,
– withdrawn, or
– revised.
INTRODUCTION
The IEC 63356 series (LED light source characteristics) is split into two parts:
– IEC 63356-1: Data sheets
The scope of IEC 63356-1 covers data sheets that are comprehensive specifications for
unique LED light sources (LED lamp or LED module). These are full specifications for
products including, where necessary, information on interchangeability aspects, for example
mechanical, electrical, optical.
Each data sheet in IEC 63356-1 relates to an individual type of LED lamp or LED module.
– IEC 63356-2: Design parameters and values
The scope of IEC 63356-2 covers design parameters and values that are used in the design
of an LED light source (LED lamp or LED module) or a related component. IEC 63356-2
does not provide full product specifications but includes important interface aspects (e.g.
mechanical, electrical, optical) that should be considered in the design of LED light sources
and related components.
1 Scope
This part of IEC 63356 specifies data sheets of LED lamps and LED modules with a series of
parameters per data sheet for a specific LED light source that enables interchangeability
between products from different LED light source manufacturers.
NOTE Compliance criteria relating to data sheet parameters in this document are covered by IEC 63220 for safety,
2 3 4
or IEC 63221 IEC 63554 or IEC 62031 for safety, and IEC 63555 for performance.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following
addresses:
– IEC Electropedia: available at https://www.electropedia.org
– ISO Online browsing platform: available at https://www.iso.org/obp
4 Overview and common information
4.1 General
Dimensions are specified at a temperature of (25 ± 5) °C, unless otherwise specified in the data
sheet.
4.2 Numbering system
Data sheets are numbered so that:
– the first part represents the number of the publication "63356-1", followed by the letters
"IEC";
– the second three-digit number represents the data sheet group;
– the third four-digit number represents the data sheet number;
– the fourth single-digit number represents the data sheet version.
NOTE In cases where a data sheet comprises more than one page, all pages of the specific data sheet are issued
with the same updated version number.
___________
Under preparation. Stage at the time of publication IEC CDV 63220:2023.
Under preparation. Stage at the time of publication IEC CDV 63221:2023.
Under preparation. Stage at the time of publication IEC CDV 63554:2025.
Under preparation. Stage at the time of publication IEC CDV 63555:2024.
Data sheet numbers are grouped as follows:
– single-capped LED lamp data sheets:
• non-integrated 100-xxxx;
• semi-integrated 110-xxxx;
• integrated 120-xxxx;
– double-capped LED lamp data sheets:
• non-integrated 200-xxxx;
• semi-integrated 210-xxxx;
• integrated 220-xxxx;
– LED module data sheets:
• non-integrated 300-xxxx;
• semi-integrated 310-xxxx;
• integrated 320-xxxx.
EXAMPLE 63356-1-IEC-110-0001-1: Single-capped LED lamp, semi-integrated, number 0001, version 1.
4.3 List of data sheets
4.3.1 List of single-capped LED lamp data sheets
Table 1, Table 2 and Table 3 provide a summary of data sheets for non-integrated, semi-
integrated and integrated single-capped LED lamps respectively.
Table 1 – List of data sheets for non-integrated single-capped LED lamps
Sheet no. Shape Rated diameter Rated current Power range Cap
63356-1-IEC-1xx-xxxx
mm A DC W
100-0001-1 round 50 0,25 5,0 to 12,5 GH36d-1
100-0002-1 round 50 0,35 7,0 to 17,5 GH36d-2
100-0003-1 round 50 0,5 10,0 to 25,0 GH36d-3
100-0004-1 round 50 0,7 14,0 to 35,0 GH36d-4
100-0005-1 round 50 0,9 18,0 to 45,0 GH36d-5
100-0006-1 round 50 1,1 22,0 to 55,0 GH36d-6

Table 2 – List of data sheets for semi-integrated single-capped LED lamps
Void
Table 3 – List of data sheets for integrated single-capped LED lamps
Void
4.3.2 List of double-capped LED lamp data sheets
Table 4, Table 5 and Table 6 provide a summary of data sheets for non-integrated, semi-
integrated and integrated double-capped LED lamps, respectively.
Table 4 – List of data sheets for non-integrated double-capped LED lamps
Sheet no. Nominal Rated Rated Power
Shape Cap
63356-1-IEC-2xx-xxxx length diameter current range
mm mm A DC W
200-0001-1 linear 600 25,5 0,35 7,9 to 16,6 GX16t-5
200-0002-1 linear 600 32,5 0,35 7,9 to 16,6 GX16t-5
200-0003-1 linear 900 25,5 0,35 11,0 to 24,8 GX16t-5
200-0004-1 linear 900 32,5 0,35 11,0 to 24,8 GX16t-5
200-0005-1 linear 1 200 25,5 0,35 14,3 to 33,3 GX16t-5
200-0006-1 linear 1 200 32,5 0,35 14,3 to 33,3 GX16t-5
200-0007-1 linear 1 500 25,5 0,35 14,3 to 42,0 GX16t-5
200-0008-1 linear 1 500 32,5 0,35 14,3 to 42,0 GX16t-5
200-0009-1 linear 2 400 25,5 0,35 28,7 to 66,5 GX16t-5
200-0010-1 linear 2 400 32,5 0,35 28,7 to 66,5 GX16t-5
200-0011-1 linear 600 0,35 7,0 to 17,5 GR6d-1
200-0012-1 linear 900 0,50 10,0 to 25,0 GR6d-2
200-0013-1 linear 1200 0,70 14,0 to 35,0 GR6d-3
200-0014-1 linear 1 200 1,05 21,0 to 52,5 GR6d-4
200-0015-1 linear 1 500 1,05 21,0 to 52,5 GR6d-4
200-0016-1 linear 1 500 1,40 28,0 to 70,0 GR6d-5
a
Reserved GR6d-6
200-0017
a
Reserved GR6d-7
200-0018
a
Reserved GR6d-8
200-0019
a
Reserved GR6d-9
200-0020
200-0021-1 linear 550 17,0 0,21 8,0 to 12,6 GJ6.6d-2-1
200-0022-1 linear 550 17,0 0,27 8,0 to 16,2 GJ6.6d-2-2
200-0023-1 linear 550 17,0 0,35 8,0 to 18,0 GJ6.6d-2-3
200-0024-1 linear 550 17,0 0,45 8,0 to 18,0 GJ6.6d-2-4
200-0025-1 linear 550 17,0 0,53 8,0 to 18,0 GJ6.6d-2-5
200-0026-1 linear 600 26,7 0,21 7,0 to 12,0 GJ6.6d-2-1
200-0027-1 linear 600 26,7 0,27 7,0 to 12,0 GJ6.6d-2-2
200-0028-1 linear 600 26,7 0,35 9,0 to 18,0 GJ6.6d-2-3
200-0029-1 linear 600 26,7 0,45 7,0 to 12,0 GJ6.6d-2-4
200-0030-1 linear 850 17,0 0,21 8,0 to 12,6 GJ6.6d-2-1
200-0031-1 linear 850 17,0 0,27 8,0 to 16,2 GJ6.6d-2-2
200-0032-1 linear 850 17,0 0,35 8,0 to 21,0 GJ6.6d-2-3
200-0033-1 linear 850 17,0 0,45 8,0 to 25,0 GJ6.6d-2-4
200-0034-1 linear 850 17,0 0,53 8,0 to 25,0 GJ6.6d-2-5
200-0035-1 linear 850 17,0 0,62 8,0 to 25,0 GJ6.6d-2-6
200-0036-1 linear 850 17,0 0,70 8,0 to 25,0 GJ6.6d-2-7
200-0037-1 linear 900 26,7 0,21 8,0 to 12,6 GJ6.6d-2-1
200-0038-1 linear 900 26,7 0,27 8,0 to 16,2 GJ6.6d-2-2
200-0039-1 linear 900 26,7 0,35 8,0 to 16,5 GJ6.6d-2-3
200-0040-1 linear 900 26,7 0,45 8,0 to 16,5 GJ6.6d-2-4
Sheet no. Nominal Rated Rated Power
Shape Cap
63356-1-IEC-2xx-xxxx length diameter current range
mm mm A DC W
200-0041-1 linear 900 26,7 0,53 8,0 to 16,5 GJ6.6d-2-5
200-0042-1 linear 1 150 17,0 0,21 12,0 to 12,6 GJ6.6d-2-1
200-0043-1 linear 1 150 17,0 0,27 12,0 to 16,2 GJ6.6d-2-2
200-0044-1 linear 1 150 17,0 0,35 12,0 to 21,0 GJ6.6d-2-3
200-0045-1 linear 1 150 17,0 0,45 12,0 to 27,0 GJ6.6d-2-4
200-0046-1 linear 1 150 17,0 0,53 12,0 to 31,8 GJ6.6d-2-5
200-0047-1 linear 1 150 17,0 0,62 12,0 to 36,0 GJ6.6d-2-6
200-0048-1 linear 1 150 17,0 0,70 12,0 to 36,0 GJ6.6d-2-7
200-0049-1 linear 1 150 17,0 1,06 12,0 to 36,0 GJ6.6d-2-8
200-0050-1 linear 1 200 26,7 0,21 8,0 to 12,6 GJ6.6d-2-1
200-0051-1 linear 1 200 26,7 0,27 8,0 to 16,2 GJ6.6d-2-2
200-0052-1 linear 1 200 26,7 0,35 8,0 to 21,0 GJ6.6d-2-3
200-0053-1 linear 1 200 26,7 0,45 8,0 to 25,0 GJ6.6d-2-4
200-0054-1 linear 1 200 26,7 0,53 8,0 to 25,0 GJ6.6d-2-5
200-0055-1 linear 1 200 26,7 0,62 8,0 to 25,0 GJ6.6d-2-6
200-0056-1 linear 1 200 26,7 0,70 18,0 to 35,0 GJ6.6d-2-7
200-0057-1 linear 2 400 26,7 1,06 30,0 to 35,0 GJ6.6d-2-8
a
Reserved GJ6.6d-2-9
200-0058
a
Reserved GJ6.6d-2-
200-0059
a
Reserved GJ6.6d-2-
200-0060
a
Reserved GJ6.6d-2-
200-0061
a
Reserved GJ6.6d-2-
200-0062
a
No data sheet available.
Table 5 – List of data sheets for semi-integrated double-capped LED lamps
Void
Table 6 – List of data sheets for integrated double-capped LED lamps
Maximum
Sheet no. Nomina Power
Shape outline Rated voltage Cap
63356-1-IEC-2xx-xxxx l length range
diameter
mm mm V AC W
220-0001-1 linear 550 17,0 108 to 382 7,0 to 13,0 GJ6.6t
220-0002-1 linear 600 26,7 108 to 382 8,0 to 17,0 GJ6.6t
220-0003-1 linear 850 17,0 108 to 382 10,0 to 16,0 GJ6.6t
220-0004-1 linear 900 26,7 108 to 382 11,5 to 25,0 GJ6.6t
220-0005-1 linear 1 150 17,0 108 to 382 13,0 to 31,0 GJ6.6t
220-0006-1 linear 1 200 26,7 108 to 382 9,9 to 32,0 GJ6.6t
220-0007-1 linear 1 450 17,0 108 to 382 18,0 to 37,0 GJ6.6t
220-0008-1 linear 2 400 26,7 108 to 382 30,0 to 65,0 GJ6.6t
220-0009-1 linear 550 17,0 108 to 382 7,0 to 13,0 GJ6.6d-1
220-0010-1 linear 600 26,7 108 to 382 8,0 to 17,0 GJ6.6d-1
220-0011-1 linear 850 17,0 108 to 382 10,0 to 16,0 GJ6.6d-1
220-0012-1 linear 900 26,7 108 to 382 11,5 to 25,0 GJ6.6d-1
220-0013-1 linear 1 150 17,0 108 to 382 13,0 to 31,0 GJ6.6d-1
220-0014-1 linear 1 200 26,7 108 to 382 9,9 to 32,0 GJ6.6d-1
220-0015-1 linear 1 450 17,0 108 to 382 18,0 to 37,0 GJ6.6d-1
220-0016-1 linear 2 400 26,7 108 to 382 30,0 to 65,0 GJ6.6d-1
a
linear  100 to 127 GR6d-10
220-0017
a
linear  200 to 254 GR6d-11
220-0018
a
linear  250 to 288 GR6d-12
220-0019
a
reserved GR6d-13
220-0020
a
linear  100 to 288 GR6d-14
220-0021
a
reserved GR6d-15
220-0022
a
No data sheet available.
4.3.3 List of LED module data sheets
Table 7, Table 8 and Table 9 provide a summary of data sheets for non-integrated, semi-
integrated and integrated LED modules, respectively.
Table 7 – List of data sheets for non-integrated LED modules
Void
Table 8 – List of data sheets for semi-integrated LED modules
Void
Table 9 – List of data sheets for integrated LED modules
Void
5 Single-capped LED lamp data sheets
5.1 Single-capped LED lamps with GH36d caps
5.1.1 Diagrammatic information for location of lamp dimensions
Figure 1 shows the dimensions used in conjunction with the relevant data sheet for a GH36d
LED lamp.
Key
1 reference plane
2 key positions
NOTE Details about key positions are given in IEC 60061-1, sheet 7004-186.
a
The GH36d capped LED lamp is designed to be applied to a heat sink and in combination with the appropriate
key system to differentiate between input power combinations.
Figure 1 – Location of dimensions of single-capped lamps with a GH36d cap
5.1.2 Data sheets
Data sheet 63356-1-IEC-100-0001-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 0,25 5,0 to 12,5 GH36d-1
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,25
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-100-0002-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 0,35 7,0 to 17,5 GH36d-2
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-100-0003-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 0,5 10,0 to 25,0 GH36d-3
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,5
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-100-0004-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 0,7 14,0 to 35,0 GH36d-4
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,7
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-100-0005-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 0,9 18,0 to 45,0 GH36d-5
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,9
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-100-0006-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 1,1 22,0 to 55,0 GH36d-6
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
1,1
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

5.2 Other single-capped LED lamps
Void
6 Double-capped LED lamp data sheets
6.1 Linear double-capped LED lamps with GX16t-5 caps
NOTE The data sheets in 6.1.2 are taken from IEC 62931:2017 without technical modifications.
6.1.1 Diagrammatic information for location of lamp dimensions
Figure 2 shows the dimensions used in conjunction with the relevant data sheet for the GX16t-5
LED lamp.
Key
a) For lamps with GX16t-5 caps and nominal length up to or equal to 1 200 mm
The values for dimensions A, B and C are derived from a basic value, designated X.
A = cap face to cap face
A = X
max
B = cap face to end of opposite pins
B = X + 7,1 mm
max
= X + 4,7 mm
B
min
C = overall length of the lamp between pin ends
= X + (2 × 7,1) = X + 14,2 mm
C
max
C = not specified
min
b) For lamps with GX16t-5 caps and nominal length greater than 1 200 mm
The values for dimensions A, B and C are derived from a basic value, designated X.
A = cap face to cap face
B = cap face to end of opposite pins
B = X + 7,4 mm
max
B = X + 4,4 mm
min
C = overall length of the lamp between pin ends
C = X + (2 × 7,4) = X + 14,8 mm
max
= not specified
C
min
NOTE Dimension D specifies the maximum dimension of the cross-section of the tube.
Figure 2 – Location of dimensions of linear double-capped lamps with GX16t-5 caps
6.1.2 Data sheets
Data sheet 63356-1-IEC-200-0001-1:
NOTE This data sheet is numbered 62931-IEC-600-1 (rated D = 25,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
600 0,35 7,9 to 16,6 GX16t-5
Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
587,4 588,5 589,8 594,5 596,9 604,0 25,5 26,7

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
22,5 47,5
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
22,5 47,5
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0002-1:
NOTE This data sheet is numbered 62931-IEC-600-1 (rated D = 32,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
600 0,35 7,9 to 16,6 GX16t-5
Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
587,4 588,5 589,8 594,5 596,9 604,0 32,5 34,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
22,5 47,5
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
22,5 47,5
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0003-1:
NOTE This data sheet is numbered 62931-IEC-900-1 (rated D = 25,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
900 0,35 11,0 to 24,8 GX16t-5
Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
892,2 893,0 894,6 899,3 901,7 908,8 25,5 26,7

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
31,7 70,8
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
31,7 70,8
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0004-1:
NOTE This data sheet is numbered 62931-IEC-900-1 (rated D = 32,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
900 0,35 11,0 to 24,8 GX16t-5
Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
892,2 893,0 894,6 899,3 901,7 908,8 32,5 34,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
31,7 70,8
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
31,7 70,8
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0005-1:
NOTE This data sheet is numbered 62931-IEC-1200-1 (rated D = 25,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
1 200 0,35 14,3 to 33,3 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
1 197,0 1 198,0 1 199,4 1 204,1 1 206,5 1 213,6 25,5 26,7

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
41 95
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
41 95
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0006-1:
NOTE This data sheet is numbered 62931-IEC-1200-1 (rated D = 32,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
1 200 0,35 14,3 to 33,3 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
1 197,0 1 198,0 1 199,4 1 204,1 1 206,5 1 213,6 32,5 34,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
41 95
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
41 95
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0007-1:
NOTE This data sheet is numbered 62931-IEC-1500-1 (rated D = 25,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
1 500 0,35 14,3 to 42,0 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
1 497,6 1 498,5 1 500,0 1 504,7 1 507,1 1 514,2 25,5 26,7

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
41 120
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
41 120
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0008-1:
NOTE This data sheet is numbered 62931-IEC-1500-1 (rated D = 32,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
1 500 0,35 14,3 to 42,0 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
1 497,6 1 498,5 1 500,0 1 504,7 1 507,1 1 514,2 32,5 34,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
41 120
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
41 120
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0009-1:
NOTE This data sheet is numbered 62931-IEC-2400-1 (rated D = 25,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
2 400 0,35 28,7 to 66,5 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
2 366,0 2 367,0 2 368,4 2 372,8 2 375,8 2 383,2 25,5 26,7

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
82 190
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
82 190
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0010-1:
NOTE This data sheet is numbered 62931-IEC-2400-1 (rated D = 32,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
2 400 0,35 28,7 to 66,5 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
2 366,0 2 367,0 2 368,4 2 372,8 2 375,8 2 383,2 32,5 34,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
82 190
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
82 190
Tolerance of the constant DC current ±10 %

6.2 Linear double-capped LED lamps with GJ6.6 caps
6.2.1 Diagrammatic information for location of lamp dimensions
Figure 3 shows the dimensions used in conjunction with the relevant data sheet for a GJ6.6
LED lamp.
Dimension C is the inner distance between windows in GJ6.6 caps.
Dimension D is the maximum dimension of the cross-section of the LED tube.
NOTE 1 The LED tube can be of any shape.
NOTE 2 GJ6.6, GJ6.6t, GJ6.6d-1 and GJ6.6d-2-x cap dimensions are specified in IEC 60061-1.
NOTE 3 Lampholder specifications are found in IEC 60061-2, data sheet 7005-188.
NOTE 4 Lampholder face-to-face spacing is specified in IEC 60061-2, data sheet 7005-188A.
Figure 3 – Location of dimensions of linear double-capped lamps with GJ6.6 caps

6.2.2 GJ6.6 lamp data sheets
Data sheet 63356-1-IEC-200-0021-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
550 0,21 8,0 to 12,6
GJ6.6d-2-1 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
551,0 551,6 17,0
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,21
38,1 60,0
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0022-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
550 0,27 8,0 to 16,2
GJ6.6d-2-2 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
551,0 551,6 17,0
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,27
29,6 60,0
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0023-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
550 0,35 8,0 to 18,0
GJ6.6d-2-3 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
551,0 551,6 17,0
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
22,9 51,4
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0024-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
550 0,45 8,0 to 18,0
GJ6.6d-2-4 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
551,0 551,6 17,0
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,45
17,8 40,0
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0025-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
550 0,53 8,0 to 18,0
GJ6.6d-2-5 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
551,0 551,6 17,0
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,53
15,1 34,0
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0026-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
600 0,21 7,0 to 12,0
GJ6.6d-2-1 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
591,8 592,4 26,7
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,21
33,3 57,1
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0027-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
600 0,27 7,0 to 12,0
GJ6.6d-2-2 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
591,8 592,4 26,7
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,27
25,9 44,4
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0028-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
600 0,35 9,0 to 18,0
GJ6.6d-2-3 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
591,8 592,4 26,7
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
25,7 51,4
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0029-1:
Nominal length Rated DC lamp curre
...

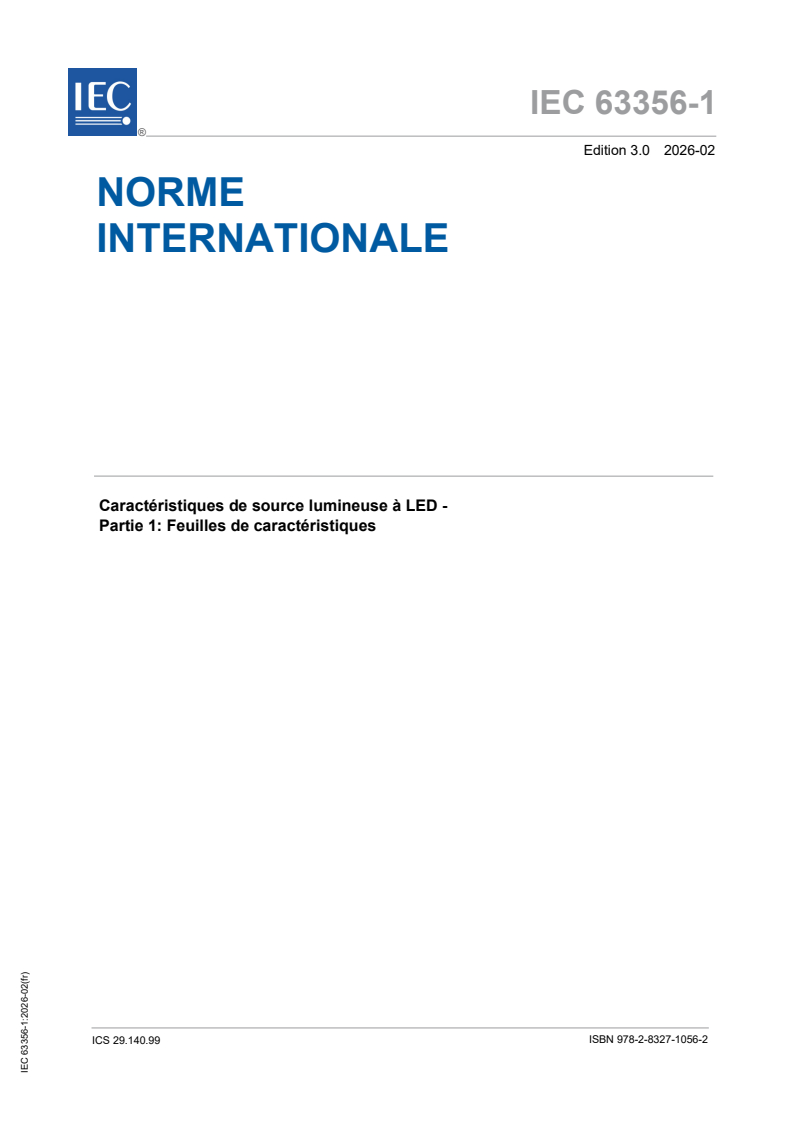

IEC 63356-1 ®
Edition 3.0 2026-02
NORME
INTERNATIONALE
Caractéristiques de source lumineuse à LED -
Partie 1: Feuilles de caractéristiques
ICS 29.140.99  ISBN 978-2-8327-1056-2

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
dans 25 langues additionnelles. Egalement appelé
Published détaille les nouvelles publications parues.
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.

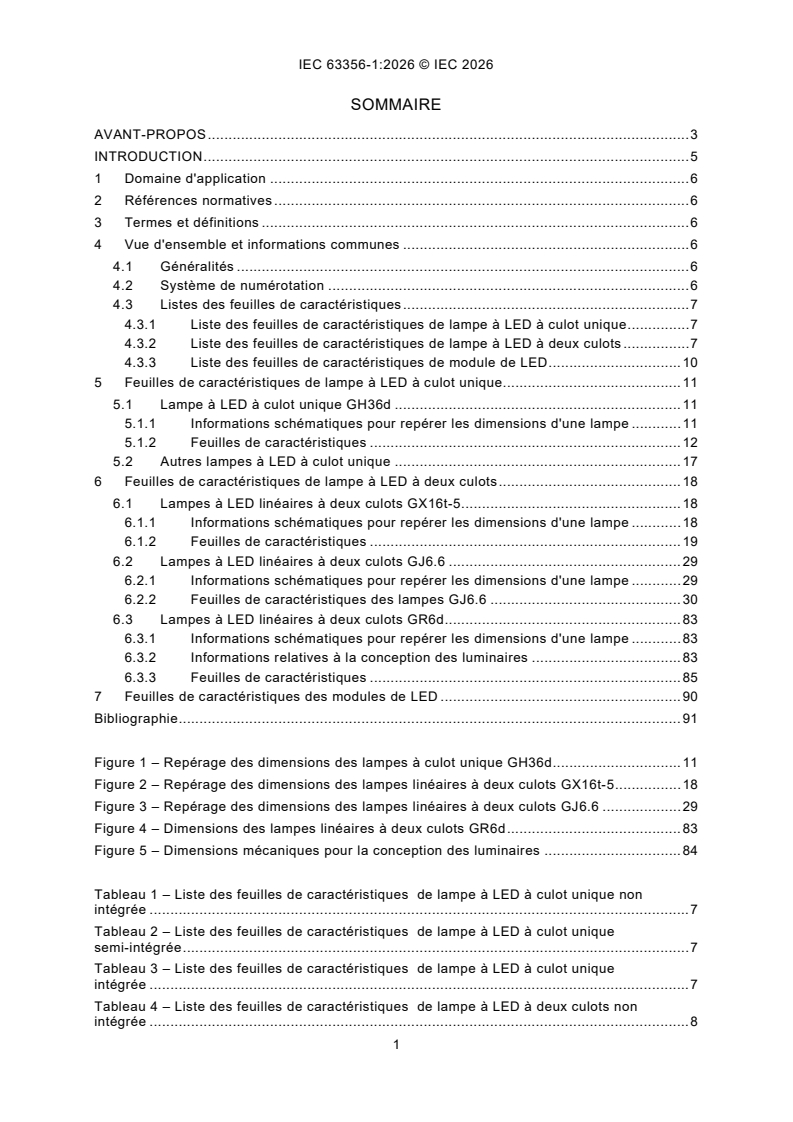

SOMMAIRE
AVANT-PROPOS . 3
INTRODUCTION . 5
1 Domaine d'application . 6
2 Références normatives . 6
3 Termes et définitions . 6
4 Vue d'ensemble et informations communes . 6
4.1 Généralités . 6
4.2 Système de numérotation . 6
4.3 Listes des feuilles de caractéristiques . 7
4.3.1 Liste des feuilles de caractéristiques de lampe à LED à culot unique . 7
4.3.2 Liste des feuilles de caractéristiques de lampe à LED à deux culots . 7
4.3.3 Liste des feuilles de caractéristiques de module de LED . 10
5 Feuilles de caractéristiques de lampe à LED à culot unique. 11
5.1 Lampe à LED à culot unique GH36d . 11
5.1.1 Informations schématiques pour repérer les dimensions d'une lampe . 11
5.1.2 Feuilles de caractéristiques . 12
5.2 Autres lampes à LED à culot unique . 17
6 Feuilles de caractéristiques de lampe à LED à deux culots . 18
6.1 Lampes à LED linéaires à deux culots GX16t-5 . 18
6.1.1 Informations schématiques pour repérer les dimensions d'une lampe . 18
6.1.2 Feuilles de caractéristiques . 19
6.2 Lampes à LED linéaires à deux culots GJ6.6 . 29
6.2.1 Informations schématiques pour repérer les dimensions d'une lampe . 29
6.2.2 Feuilles de caractéristiques des lampes GJ6.6 . 30
6.3 Lampes à LED linéaires à deux culots GR6d. 83
6.3.1 Informations schématiques pour repérer les dimensions d'une lampe . 83
6.3.2 Informations relatives à la conception des luminaires . 83
6.3.3 Feuilles de caractéristiques . 85
7 Feuilles de caractéristiques des modules de LED . 90
Bibliographie . 91

Figure 1 – Repérage des dimensions des lampes à culot unique GH36d . 11
Figure 2 – Repérage des dimensions des lampes linéaires à deux culots GX16t-5 . 18
Figure 3 – Repérage des dimensions des lampes linéaires à deux culots GJ6.6 . 29
Figure 4 – Dimensions des lampes linéaires à deux culots GR6d . 83
Figure 5 – Dimensions mécaniques pour la conception des luminaires . 84

Tableau 1 – Liste des feuilles de caractéristiques de lampe à LED à culot unique non
intégrée . 7
Tableau 2 – Liste des feuilles de caractéristiques de lampe à LED à culot unique
semi-intégrée . 7
Tableau 3 – Liste des feuilles de caractéristiques de lampe à LED à culot unique
intégrée . 7
Tableau 4 – Liste des feuilles de caractéristiques de lampe à LED à deux culots non
intégrée . 8
Tableau 5 – Liste des feuilles de caractéristiques de lampe à LED à deux culots semi-
intégrée . 9

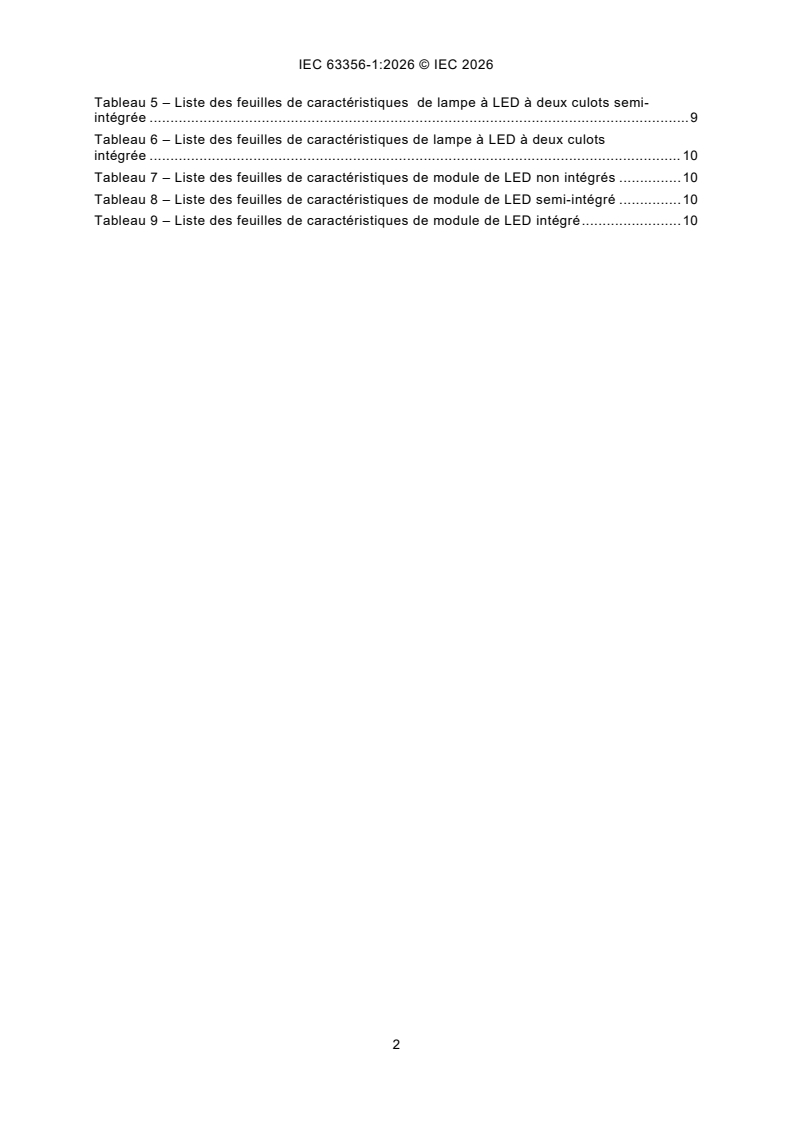

Tableau 6 – Liste des feuilles de caractéristiques de lampe à LED à deux culots
intégrée . 10
Tableau 7 – Liste des feuilles de caractéristiques de module de LED non intégrés . 10
Tableau 8 – Liste des feuilles de caractéristiques de module de LED semi-intégré . 10
Tableau 9 – Liste des feuilles de caractéristiques de module de LED intégré . 10

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Caractéristiques de source lumineuse à LED -
Partie 1: Feuilles de caractéristiques

AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l'IEC). L'IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. À cet effet, l'IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l'IEC"). Leur élaboration est confiée à des comités d'études, aux
travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l'IEC, participent également aux
travaux. L'IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l'IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l'IEC intéressés
sont représentés dans chaque comité d'études.
3) Les Publications de l'IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l'IEC. Tous les efforts raisonnables sont entrepris afin que l'IEC
s'assure de l'exactitude du contenu technique de ses publications; l'IEC ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de l'IEC s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l'IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l'IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L'IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l'IEC. L'IEC n'est responsable d'aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l'IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d'études et des Comités nationaux de l'IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l'utilisation de cette Publication de l'IEC ou de toute autre Publication de l'IEC,
ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L'IEC attire l'attention sur le fait que la mise en application du présent document peut entraîner l'utilisation d'un
ou de plusieurs brevets. L'IEC ne prend pas position quant à la preuve, à la validité et à l'applicabilité de tout
droit de brevet revendiqué à cet égard. À la date de publication du présent document, l'IEC n'avait pas reçu
notification qu'un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu
d'avertir les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse https://patents.iec.ch.
L'IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de brevets.
L'IEC 63356-1 a été établie par le sous-comité 34A: Sources lumineuses électriques, du comité
d'études 34 de l'IEC: Éclairage. Il s'agit d'une Norme internationale.
Cette troisième édition annule et remplace la deuxième édition parue en 2023. Cette édition
constitue une révision technique.
Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition
précédente:
a) ajout des feuilles de caractéristiques pour les lampes à LED à culots GJ6.6d-2-x.
Le texte de cette Norme internationale est issu des documents suivants:
Projet Rapport de vote
34A/2444/CDV 34A/2461/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à son approbation.
La langue employée pour l'élaboration de cette Norme internationale est l'anglais.
Ce document a été rédigé selon les Directives ISO/IEC, Partie 2, il a été développé selon les
Directives ISO/IEC, Partie 1 et les Directives ISO/IEC, Supplément IEC, disponibles sous
www.iec.ch/members_experts/refdocs. Les principaux types de documents développés par
l'IEC sont décrits plus en détail sous www.iec.ch/publications.
Une liste de toutes les parties de la série IEC 63356, publiées sous le titre général
Caractéristiques de source lumineuse à LED, se trouve sur le site web de l'IEC.
Le comité a décidé que le contenu de ce document ne sera pas modifié avant la date de stabilité
indiquée sur le site web de l'IEC sous webstore.iec.ch dans les données relatives au document
recherché. À cette date, le document sera
– reconduit,
– supprimé, ou
– révisé.
INTRODUCTION
La série IEC 63356 (Caractéristiques de source lumineuse à LED) est divisée en deux parties:
– IEC 63356-1: Feuilles de caractéristiques
Le domaine d'application de l'IEC 63356-1 couvre les feuilles de caractéristiques qui sont
des spécifications complètes pour les sources lumineuses à LED uniques (lampe à LED ou
module de LED). Il s'agit de spécifications complètes des produits qui comprennent, le cas
échéant, des informations sur les aspects d'interchangeabilité, par exemple mécanique,
électrique, optique.
Chaque feuille de caractéristiques de l'IEC 63356-1 se rapporte à un type particulier de
lampe à LED ou de module de LED.
– IEC 63356-2: Paramètres et valeurs de conception
Le domaine d'application de l'IEC 63356-2 couvre les paramètres et valeurs de conception
qui sont utilisés dans la conception d'une source lumineuse à LED (lampe à LED ou module
de LED) ou d'un composant associé. L'IEC 63356-2 ne fournit pas les spécifications
complètes du produit, mais inclut les aspects importants de l'interface (par exemple,
mécanique, électrique, optique) qu'il convient de prendre en compte dans la conception des
sources lumineuses à LED et des composants associés.

1 Domaine d'application
La présente partie de l'IEC 63356 spécifie les feuilles de caractéristiques des lampes à LED et
des modules de LED à l'aide d'une série de paramètres par feuille de caractéristiques pour une
source lumineuse à LED spécifique qui permet l'interchangeabilité entre les produits de
différents fabricants de source lumineuse à LED.
NOTE Les critères de conformité relatifs aux paramètres des feuilles de caractéristiques du présent document sont
1 2
couverts par l'IEC 63554 ou l'IEC 62031 pour la sécurité et par l'IEC 63555 pour les performances.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Aucun terme n'est défini dans le présent document.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées
en normalisation, consultables aux adresses suivantes:
– IEC Electropedia: disponible à l'adresse https://www.electropedia.org
– ISO Online browsing platform: disponible à l'adresse https://www.iso.org/obp
4 Vue d'ensemble et informations communes
4.1 Généralités
Sauf spécification contraire dans la feuille de caractéristiques, les dimensions sont indiquées
à une température de (25 ± 5) °C.
4.2 Système de numérotation
Les feuilles de caractéristiques sont numérotées de la manière suivante:
– la première partie représente le numéro de la publication "63356-1", suivi des lettres "IEC";
– le deuxième nombre à trois chiffres représente le groupe de la feuille de caractéristiques;
– le troisième nombre à quatre chiffres représente le numéro de la feuille de caractéristiques;
– le quatrième nombre à un chiffre représente la version de la feuille de caractéristiques.
NOTE Lorsqu'une feuille de caractéristiques comporte plusieurs pages, toutes ses pages sont publiées sous le
même numéro de version mis à jour.
Les numéros de feuille de caractéristiques sont regroupés comme suit:
– feuilles de caractéristiques de lampe à LED à culot unique:
• non intégrée: 100-xxxx;
• semi-intégrée: 110-xxxx;
• intégrée: 120-xxxx;
___________
En cours d'élaboration. Stade à la date de publication IEC CDV 63554:2025.
En cours d'élaboration. Stade à la date de publication IEC CDV 63555:2024.
– feuilles de caractéristiques de lampe à LED à deux culots:
• non intégrée: 200-xxxx;
• semi-intégrée: 210-xxxx;
• intégrée: 220-xxxx;
– feuilles de caractéristiques de module de LED:
• non intégré: 300-xxxx;
• semi-intégré: 310-xxxx;
• intégré: 320-xxxx.
EXEMPLE 63356-1-IEC-110-0001-1: lampe à LED à culot unique semi-intégrée, numéro 0001, version 1.
4.3 Listes des feuilles de caractéristiques
4.3.1 Liste des feuilles de caractéristiques de lampe à LED à culot unique
Le Tableau 1, le Tableau 2 et le Tableau 3 fournissent un récapitulatif des feuilles de
caractéristiques pour les lampes à LED à culot unique non intégrées, semi-intégrées et
intégrées, respectivement.
Tableau 1 – Liste des feuilles de caractéristiques
de lampe à LED à culot unique non intégrée
Nº de feuille Forme Diamètre assigné Courant assigné Plage de Culot
63356-1-IEC-1xx-xxxx puissances
mm A en courant W
continu
100-0001-1 ronde 50 0,25 5,0 à 12,5 GH36d-1
100-0002-1 ronde 50 0,35 7,0 à 17,5 GH36d-2
100-0003-1 ronde 50 0,5 10,0 à 25,0 GH36d-3
100-0004-1 ronde 50 0,7 14,0 à 35,0 GH36d-4
100-0005-1 ronde 50 0,9 18,0 à 45,0 GH36d-5
100-0006-1 ronde 50 1,1 22,0 à 55,0 GH36d-6

Tableau 2 – Liste des feuilles de caractéristiques
de lampe à LED à culot unique semi-intégrée
Vacant
Tableau 3 – Liste des feuilles de caractéristiques
de lampe à LED à culot unique intégrée
Vacant
4.3.2 Liste des feuilles de caractéristiques de lampe à LED à deux culots
Le Tableau 4, le Tableau 5 et le Tableau 6 fournissent un récapitulatif des feuilles de
caractéristiques pour les lampes à LED à deux culots non intégrées, semi-intégrées et
intégrées, respectivement.
Tableau 4 – Liste des feuilles de caractéristiques
de lampe à LED à deux culots non intégrée
Nº de feuille Longueur Diamètre Courant Plage de
Forme Culot
63356-1-IEC-2xx-xxxx nominale assigné assigné puissances
A en
mm mm courant W
continu
200-0001-1 linéaire 600 25,5 0,35 7,9 à 16,6 GX16t-5
200-0002-1 linéaire 600 32,5 0,35 7,9 à 16,6 GX16t-5
200-0003-1 linéaire 900 25,5 0,35 11,0 à 24,8 GX16t-5
200-0004-1 linéaire 900 32,5 0,35 11,0 à 24,8 GX16t-5
200-0005-1 linéaire 1 200 25,5 0,35 14,3 à 33,3 GX16t-5
200-0006-1 linéaire 1 200 32,5 0,35 14,3 à 33,3 GX16t-5
200-0007-1 linéaire 1 500 25,5 0,35 14,3 à 42,0 GX16t-5
200-0008-1 linéaire 1 500 32,5 0,35 14,3 à 42,0 GX16t-5
200-0009-1 linéaire 2 400 25,5 0,35 28,7 à 66,5 GX16t-5
200-0010-1 linéaire 2 400 32,5 0,35 28,7 à 66,5 GX16t-5
200-0011-1 linéaire 600 0,35 7,0 à 17,5 GR6d-1
200-0012-1 linéaire 900 0,50 10,0 à 25,0 GR6d-2
200-0013-1 linéaire 1200 0,70 14,0 à 35,0 GR6d-3
200-0014-1 linéaire 1 200 1,05 21,0 à 52,5 GR6d-4
200-0015-1 linéaire 1 500 1,05 21,0 à 52,5 GR6d-4
200-0016-1 linéaire 1 500 1,40 28,0 à 70,0 GR6d-5
a
Réservé GR6d-6
200-0017
a
Réservé GR6d-7
200-0018
a
Réservé GR6d-8
200-0019
a
Réservé GR6d-9
200-0020
200-0021-1 linéaire 550 17,0 0,21 8,0 à 12,6 GJ6.6d-2-1
200-0022-1 linéaire 550 17,0 0,27 8,0 à 16,2 GJ6.6d-2-2
200-0023-1 linéaire 550 17,0 0,35 8,0 à 18,0 GJ6.6d-2-3
200-0024-1 linéaire 550 17,0 0,45 8,0 à 18,0 GJ6.6d-2-4
200-0025-1 linéaire 550 17,0 0,53 8,0 à 18,0 GJ6.6d-2-5
200-0026-1 linéaire 600 26,7 0,21 7,0 à 12,0 GJ6.6d-2-1
200-0027-1 linéaire 600 26,7 0,27 7,0 à 12,0 GJ6.6d-2-2
200-0028-1 linéaire 600 26,7 0,35 9,0 à 18,0 GJ6.6d-2-3
200-0029-1 linéaire 600 26,7 0,45 7,0 à 12,0 GJ6.6d-2-4
200-0030-1 linéaire 850 17,0 0,21 8,0 à 12,6 GJ6.6d-2-1
200-0031-1 linéaire 850 17,0 0,27 8,0 à 16,2 GJ6.6d-2-2
200-0032-1 linéaire 850 17,0 0,35 8,0 à 21,0 GJ6.6d-2-3
200-0033-1 linéaire 850 17,0 0,45 8,0 à 25,0 GJ6.6d-2-4
200-0034-1 linéaire 850 17,0 0,53 8,0 à 25,0 GJ6.6d-2-5
200-0035-1 linéaire 850 17,0 0,62 8,0 à 25,0 GJ6.6d-2-6
200-0036-1 linéaire 850 17,0 0,70 8,0 à 25,0 GJ6.6d-2-7
200-0037-1 linéaire 900 26,7 0,21 8,0 à 12,6 GJ6.6d-2-1
200-0038-1 linéaire 900 26,7 0,27 8,0 à 16,2 GJ6.6d-2-2
Nº de feuille Longueur Diamètre Courant Plage de
Forme Culot
63356-1-IEC-2xx-xxxx nominale assigné assigné puissances
A en
mm mm courant W
continu
200-0039-1 linéaire 900 26,7 0,35 8,0 à 16,5 GJ6.6d-2-3
200-0040-1 linéaire 900 26,7 0,45 8,0 à 16,5 GJ6.6d-2-4
200-0041-1 linéaire 900 26,7 0,53 8,0 à 16,5 GJ6.6d-2-5
200-0042-1 linéaire 1 150 17,0 0,21 12,0 à 12,6 GJ6.6d-2-1
200-0043-1 linéaire 1 150 17,0 0,27 12,0 à 16,2 GJ6.6d-2-2
200-0044-1 linéaire 1 150 17,0 0,35 12,0 à 21,0 GJ6.6d-2-3
200-0045-1 linéaire 1 150 17,0 0,45 12,0 à 27,0 GJ6.6d-2-4
200-0046-1 linéaire 1 150 17,0 0,53 12,0 à 31,8 GJ6.6d-2-5
200-0047-1 linéaire 1 150 17,0 0,62 12,0 à 36,0 GJ6.6d-2-6
200-0048-1 linéaire 1 150 17,0 0,70 12,0 à 36,0 GJ6.6d-2-7
200-0049-1 linéaire 1 150 17,0 1,06 12,0 à 36,0 GJ6.6d-2-8
200-0050-1 linéaire 1 200 26,7 0,21 8,0 à 12,6 GJ6.6d-2-1
200-0051-1 linéaire 1 200 26,7 0,27 8,0 à 16,2 GJ6.6d-2-2
200-0052-1 linéaire 1 200 26,7 0,35 8,0 à 21,0 GJ6.6d-2-3
200-0053-1 linéaire 1 200 26,7 0,45 8,0 à 25,0 GJ6.6d-2-4
200-0054-1 linéaire 1 200 26,7 0,53 8,0 à 25,0 GJ6.6d-2-5
200-0055-1 linéaire 1 200 26,7 0,62 8,0 à 25,0 GJ6.6d-2-6
200-0056-1 linéaire 1 200 26,7 0,70 18,0 à 35,0 GJ6.6d-2-7
200-0057-1 linéaire 2 400 26,7 1,06 30,0 à 35,0 GJ6.6d-2-8
a
Réservé GJ6.6d-2-9
200-0058
a
Réservé GJ6.6d-2-
200-0059
a
Réservé GJ6.6d-2-
200-0060
a
Réservé GJ6.6d-2-
200-0061
a
Réservé GJ6.6d-2-
200-0062
a
Aucune feuille de caractéristiques disponible.

Tableau 5 – Liste des feuilles de caractéristiques
de lampe à LED à deux culots semi-intégrée
Vacant
Tableau 6 – Liste des feuilles de caractéristiques
de lampe à LED à deux culots intégrée
Diamètre
Nº de feuille Longueur Tension Plage de
Forme extérieur Culot
63356-1-IEC-2xx-xxxx nominale assignée puissances
maximal
V en courant
mm mm W
alternatif
220-0001-1 linéaire 550 17,0 108 à 382 7,0 à 13,0 GJ6.6t
220-0002-1 linéaire 600 26,7 108 à 382 8,0 à 17,0 GJ6.6t
220-0003-1 linéaire 850 17,0 108 à 382 10,0 à 16,0 GJ6.6t
220-0004-1 linéaire 900 26,7 108 à 382 11,5 à 25,0 GJ6.6t
220-0005-1 linéaire 1 150 17,0 108 à 382 13,0 à 31,0 GJ6.6t
220-0006-1 linéaire 1 200 26,7 108 à 382 9,9 à 32,0 GJ6.6t
220-0007-1 linéaire 1 450 17,0 108 à 382 18,0 à 37,0 GJ6.6t
220-0008-1 linéaire 2 400 26,7 108 à 382 30,0 à 65,0 GJ6.6t
220-0009-1 linéaire 550 17,0 108 à 382 7,0 à 13,0 GJ6.6d-1
220-0010-1 linéaire 600 26,7 108 à 382 8,0 à 17,0 GJ6.6d-1
220-0011-1 linéaire 850 17,0 108 à 382 10,0 à 16,0 GJ6.6d-1
220-0012-1 linéaire 900 26,7 108 à 382 11,5 à 25,0 GJ6.6d-1
220-0013-1 linéaire 1 150 17,0 108 à 382 13,0 à 31,0 GJ6.6d-1
220-0014-1 linéaire 1 200 26,7 108 à 382 9,9 à 32,0 GJ6.6d-1
220-0015-1 linéaire 1 450 17,0 108 à 382 18,0 à 37,0 GJ6.6d-1
220-0016-1 linéaire 2 400 26,7 108 à 382 30,0 à 65,0 GJ6.6d-1
a
linéaire  100 à 127 GR6d-10
220-0017
a
linéaire  200 à 254 GR6d-11
220-0018
a
linéaire  250 à 288 GR6d-12
220-0019
a
réservé GR6d-13
220-0020
a
linéaire  100 à 288 GR6d-14
220-0021
a
réservé GR6d-15
220-0022
a
Aucune feuille de caractéristiques disponible.

4.3.3 Liste des feuilles de caractéristiques de module de LED
Le Tableau 7, le Tableau 8 et le Tableau 9 fournissent un récapitulatif des feuilles de
caractéristiques pour les modules de LED non intégrés, semi-intégrés et intégrés,
respectivement.
Tableau 7 – Liste des feuilles de caractéristiques de module de LED non intégrés
Vacant
Tableau 8 – Liste des feuilles de caractéristiques de module de LED semi-intégré
Vacant
Tableau 9 – Liste des feuilles de caractéristiques de module de LED intégré
Vacant
5 Feuilles de caractéristiques de lampe à LED à culot unique
5.1 Lampe à LED à culot unique GH36d
5.1.1 Informations schématiques pour repérer les dimensions d'une lampe
La Figure 1 montre les dimensions utilisées conjointement avec la feuille de caractéristiques
correspondante de lampe à LED GH36d.

Légende
1 plan de référence
2 positions des clés
NOTE Les détails relatifs aux positions des clés sont donnés dans l'IEC 60061-1, feuille 7004-186.
a
La lampe à LED à culot GH36d est conçue pour être appliquée à un dissipateur thermique et conjointement avec
le système de clé approprié pour différencier les combinaisons de puissance d'entrée.
Figure 1 – Repérage des dimensions des lampes à culot unique GH36d
5.1.2 Feuilles de caractéristiques
Feuille de caractéristiques 63356-1-IEC-100-0001-1:
Diamètre nominal Courant continu Plage de puissances de Culot
assigné de la lampe la lampe
mm A W
50 0,25 5,0 à 12,5 GH36d-1
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,25
20 50
Informations relatives à la conception des appareillages de commande
Sortie en courant continu constant
Type d'appareillage de commande
TBTS ou TBTP
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
20 50
Tolérance sur le courant continu constant ±10%

Feuille de caractéristiques 63356-1-IEC-100-0002-1:
Diamètre nominal Courant continu Plage de puissances de Culot
assigné de la lampe la lampe
mm A W
50 0,35 7,0 à 17,5 GH36d-2
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,35
20 50
Informations relatives à la conception des appareillages de commande
Sortie en courant continu constant
Type d'appareillage de commande
TBTS ou TBTP
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
20 50
Tolérance sur le courant continu constant ±10%

Feuille de caractéristiques 63356-1-IEC-100-0003-1:
Diamètre nominal Courant continu Plage de puissances de Culot
assigné de la lampe la lampe
mm A W
50 0,5 10,0 à 25,0 GH36d-3
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,5
20 50
Informations relatives à la conception des appareillages de commande
Sortie en courant continu constant
Type d'appareillage de commande
TBTS ou TBTP
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
20 50
Tolérance sur le courant continu constant ±10%

Feuille de caractéristiques 63356-1-IEC-100-0004-1:
Diamètre nominal Courant continu Plage de puissances de Culot
assigné de la lampe la lampe
mm A W
50 0,7 14,0 à 35,0 GH36d-4
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,7
20 50
Informations relatives à la conception des appareillages de commande
Sortie en courant continu constant
Type d'appareillage de commande
TBTS ou TBTP
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
20 50
Tolérance sur le courant continu constant ±10%

Feuille de caractéristiques 63356-1-IEC-100-0005-1:
Diamètre nominal Courant continu Plage de puissances de Culot
assigné de la lampe la lampe
mm A W
50 0,9 18,0 à 45,0 GH36d-5
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,9
20 50
Informations relatives à la conception des appareillages de commande
Sortie en courant continu constant
Type d'appareillage de commande
TBTS ou TBTP
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
20 50
Tolérance sur le courant continu constant ±10%

Feuille de caractéristiques 63356-1-IEC-100-0006-1:
Diamètre nominal Courant continu Plage de puissances de Culot
assigné de la lampe la lampe
mm A W
50 1,1 22,0 à 55,0 GH36d-6
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
1,1
20 50
Informations relatives à la conception des appareillages de commande
Sortie en courant continu constant
Type d'appareillage de commande
TBTS ou TBTP
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
20 50
Tolérance sur le courant continu constant ±10%

5.2 Autres lampes à LED à culot unique
Vacant
6 Feuilles de caractéristiques de lampe à LED à deux culots
6.1 Lampes à LED linéaires à deux culots GX16t-5
NOTE Les feuilles de caractéristiques du 6.1.2 sont issues de l'IEC 62931:2017 sans modifications techniques.
6.1.1 Informations schématiques pour repérer les dimensions d'une lampe
La Figure 2 montre les dimensions utilisées conjointement avec la feuille de caractéristiques
correspondante de lampe à LED GX16t-5.

Légende
a) Pour les lampes à culots GX16t-5 et de longueur nominale inférieure ou égale à 1 200 mm
Les valeurs des dimensions A, B et C sont obtenues à partir d'une valeur de base, désignée X.
A = face du culot à face du culot
A = X
max
B = face du culot à l'extrémité des broches opposées
B = X + 7,1 mm
max
= X + 4,7 mm
B
min
C = longueur totale de la lampe entre les extrémités des broches
= X + (2 × 7,1) = X + 14,2 mm
C
max
C = non spécifiée
min
b) Pour les lampes à culots GX16t-5 et de longueur nominale supérieure à 1 200 mm
Les valeurs des dimensions A, B et C sont obtenues à partir d'une valeur de base, désignée X.
A = face du culot à face du culot
B = face du culot à l'extrémité des broches opposées
B = X + 7,4 mm
max
B = X + 4,4 mm
min
C = longueur totale de la lampe entre les extrémités des broches
C = X + (2 × 7,4) = X + 14,8 mm
max
= non spécifiée
C
min
La dimension D spécifie la dimension maximale de la section transversale du tube.
Figure 2 – Repérage des dimensions des lampes linéaires à deux culots GX16t-5
6.1.2 Feuilles de caractéristiques
Feuille de caractéristiques 63356-1-IEC-200-0001-1:
NOTE Cette feuille de caractéristiques est numérotée 62931-IEC-600-1 (D assignée = 25,5 mm) dans
l'IEC 62931:2017.
Courant continu assigné Plage de puissances de
Longueur nominale Culot
de la lampe la lampe
mm A W
600 0,35 7,9 à 16,6 GX16t-5
Dimensions
mm
A B C D
Min. Assignée Max. Min. Max. Max. Assignée Max.
587,4 588,5 589,8 594,5 596,9 604,0 25,5 26,7

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,35
22,5 47,5
Informations relatives à la conception des appareillages de commande
Type d'appareillage de commande Sortie en courant continu constant
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
22,5 47,5
Tolérance sur le courant continu constant ±10 %

Feuille de caractéristiques 63356-1-IEC-200-0002-1:
NOTE Cette feuille de caractéristiques est numérotée 62931-IEC-600-1 (D assignée = 32,5 mm) dans
l'IEC 62931:2017.
Courant continu assigné Plage de puissances de
Longueur nominale Culot
de la lampe la lampe
mm A W
600 0,35 7,9 à 16,6 GX16t-5
Dimensions
mm
A B C D
Min. Assignée Max. Min. Max. Max. Assignée Max.
587,4 588,5 589,8 594,5 596,9 604,0 32,5 34,0

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,35
22,5 47,5
Informations relatives à la conception des appareillages de commande
Type d'appareillage de commande Sortie en courant continu constant
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
22,5 47,5
Tolérance sur le courant continu constant ±10 %

Feuille de caractéristiques 63356-1-IEC-200-0003-1:
NOTE Cette feuille de caractéristiques est numérotée 62931-IEC-900-1 (D assignée = 25,5 mm) dans
l'IEC 62931:2017.
Courant continu assigné Plage de puissances de
Longueur nominale Culot
de la lampe la lampe
mm A W
900 0,35 11,0 à 24,8 GX16t-5
Dimensions
mm
A B C D
Min. Assignée Max. Min. Max. Max. Assignée Max.
892,2 893,0 894,6 899,3 901,7 908,8 25,5 26,7

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,35
31,7 70,8
Informations relatives à la conception des appareillages de commande
Type d'appareillage de commande Sortie en courant continu constant
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
31,7 70,8
Tolérance sur le courant continu constant ±10%

Feuille de caractéristiques 63356-1-IEC-200-0004-1:
NOTE Cette feuille de caractéristiques est numérotée 62931-IEC-900-1 (D assignée = 32,5 mm) dans
l'IEC 62931:2017.
Courant continu assigné Plage de puissances de
Longueur nominale Culot
de la lampe la lampe
mm A W
900 0,35 11,0 à 24,8 GX16t-5
Dimensions
mm
A B C D
Min. Assignée Max. Min. Max. Max. Assignée Max.
892,2 893,0 894,6 899,3 901,7 908,8 32,5 34,0

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,35
31,7 70,8
Informations relatives à la conception des appareillages de commande
Type d'appareillage de commande Sortie en courant continu constant
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
31,7 70,8
Tolérance sur le courant continu constant ±10%

Feuille de caractéristiques 63356-1-IEC-200-0005-1:
NOTE Cette feuille de caractéristiques est numérotée 62931-IEC-1200-1 (D assignée = 25,5 mm) dans
l'IEC 62931:2017.
Courant continu assigné Plage de puissances de
Longueur nominale Culot
de la lampe la lampe
mm A W
1 200 0,35 14,3 à 33,3 GX16t-5

Dimensions
mm
A B C D
Min. Assignée Max. Min. Max. Max. Assignée Max.
1 197,0 1 198,0 1 199,4 1 204,1 1 206,5 1 213,6 25,5 26,7

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,35
41 95
Informations relatives à la conception des appareillages de commande
Type d'appareillage de commande Sortie en courant continu constant
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
41 95
Tolérance sur le courant continu constant ±10 %

Feuille de caractéristiques 63356-1-IEC-200-0006-1:
NOTE Cette feuille de caractéristiques est numérotée 62931-IEC-1200-1 (D assignée = 32,5 mm) dans
l'IEC 62931:2017.
Courant continu assigné Plage de puissances de
Longueur nominale Culot
de la lampe la lampe
mm A W
1 200 0,35 14,3 à 33,3 GX16t-5

Dimensions
mm
A B C D
Min. Assignée Max. Min. Max. Max. Assignée Max.
1 197,0 1 198,0 1 199,4 1 204,1 1 206,5 1 213,6 32,5 34,0

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,35
41 95
Informations relatives à la conception des appareillages de commande
Type d'appareillage de commande Sortie en courant continu constant
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
41 95
Tolérance sur le courant continu constant ±10%

Feuille de caractéristiques 63356-1-IEC-200-0007-1:
NOTE Cette feuille de caractéristiques est numérotée 62931-IEC-1500-1 (D assignée = 25,5 mm) dans
l'IEC 62931:2017.
Courant continu assigné Plage de puissances de
Longueur nominale Culot
de la lampe la lampe
mm A W
1 500 0,35 14,3 à 42,0 GX16t-5

Dimensions
mm
A B C D
Min. Assignée Max. Min. Max. Max. Assignée Max.
1 497,6 1 498,5 1 500,0 1 504,7 1 507,1 1 514,2 25,5 26,7

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,35
41 120
Informations relatives à la conception des appareillages de commande
Type d'appareillage de commande Sortie en courant continu constant
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
41 120
Tolérance sur le courant continu constant ±10 %

Feuille de caractéristiques 63356-1-IEC-200-0008-1:
NOTE Cette feuille de caractéristiques est numérotée 62931-IEC-1500-1 (D assignée = 32,5 mm) dans
l'IEC 62931:2017.
Courant continu assigné Plage de puissances de
Longueur nominale Culot
de la lampe la lampe
mm A W
1 500 0,35 14,3 à 42,0 GX16t-5

Dimensions
mm
A B C D
Min. Assignée Max. Min. Max. Max. Assignée Max.
1 497,6 1 498,5 1 500,0 1 504,7 1 507,1 1 514,2 32,5 34,0

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,35
41 120
Informations relatives à la conception des appareillages de commande
Type d'appareillage de commande Sortie en courant continu constant
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
41 120
Tolérance sur le courant continu constant ±10 %

Feuille de caractéristiques 63356-1-IEC-200-0009-1:
NOTE Cette feuille de caractéristiques est numérotée 62931-IEC-2400-1 (D assignée = 25,5 mm) dans
l'IEC 62931:2017.
Courant continu assigné Plage de puissances de
Longueur nominale Culot
de la lampe la lampe
mm A W
2 400 0,35 28,7 à 66,5 GX16t-5

Dimensions
mm
A B C D
Min. Assignée Max. Min. Max. Max. Assignée Max.
2 366,0 2 367,0 2 368,4 2 372,8 2 375,8 2 383,2 25,5 26,7

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,35
82 190
Informations relatives à la conception des appareillages de commande
Type d'appareillage de commande Sortie en courant continu constant
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
82 190
Tolérance sur le courant continu constant ±10%

Feuille de caractéristiques 63356-1-IEC-200-0010-1:
NOTE Cette feuille de caractéristiques est numérotée 62931-IEC-2400-1 (D assignée = 32,5 mm) dans
l'IEC 62931:2017.
Courant continu assigné Plage de puissances de
Longueur nominale Culot
de la lampe la lampe
mm A W
2 400 0,35 28,7 à 66,5 GX16t-5

Dimensions
mm
A B C D
Min. Assignée Max. Min. Max. Max. Assignée Max.
2 366,0 2 367,0 2 368,4 2 372,8 2 375,8 2 383,2 32,5 34,0

Caractéristiques électriques
Tension en courant continu de la
Courant continu d'essai
lampe
A V
Min. Max.
0,35
82 190
Informations relatives à la conception des appareillages de commande
Type d'appareillage de commande Sortie en courant continu constant
V
Plage de tensions de sortie en courant continu pour le courant
Min. Max.
continu constant
82 190
Tolérance sur le courant continu constant ±10 %

6.2 Lampes à LED linéaires à deux culots GJ6.6
6.2.1 Informations schématiques pour repérer les dimensions d'une lampe
La Figure 3 montre les dimensions utilisées conjointement avec la feuille de caractéristiques
correspondante de lampe à LED GJ6.6.

La dimension C est la distance interne entre les fenêtres des culots GJ6.6.
La dimension D est la dimension maximale de la section transversale du tube de LED.
NOTE 1 Le tube de LED peut être de n'importe quelle forme.
NOTE 2 Les dimensions des culots GJ6.6, GJ6.6t, GJ6.6d-1 et GJ6.6d-2 sont spécifiées dans l'IEC 60061-1.
NOTE 3 Les spécifications des douilles sont données dans l'IEC 60061-2, feuille de caractéristiques 7005-188.
NOTE 4 L'espacement des douilles face à face est spécifié dans l'IEC 60061-2, feuille de
caractéristiques 7005-188A.
Figure 3 – Repérage des dimensions des lampes linéaires à deux culots GJ6.6

6.2.2 Feuilles de caractéristiques des lampes GJ6.6
Feuille de caractéristiques 63356-1-IEC-200-0021-1:
Longueur Courant continu assigné de Plage de puissances de la Culots
nominale la lampe lampe
mm A W
a
550 0,21 8,0 à 12,6
GJ6.6d-2-1 et GJ6.6
Dimensions
mm
C D
Min. Max. Max.
551,0 551,6 17,0
Caractéristiques électriques
Courant continu d'essai Tension en courant continu de la lampe
A V
Min. Max.
0,21
38,1 60,0
Informations relativ
...

IEC 63356-1 ®
Edition 3.0 2026-02
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
LED light source characteristics -
Part 1: Data sheets
Caractéristiques de source lumineuse à LED -
Partie 1: Feuilles de caractéristiques
ICS 29.140.99  ISBN 978-2-8327-1056-2

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
The advanced search enables to find IEC publications by a publications previews, graphical symbols and the glossary.
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.

replaced and withdrawn publications.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
once a month by email. Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.
CONTENTS
FOREWORD . 3
INTRODUCTION . 5
1 Scope . 6
2 Normative references . 6
3 Terms and definitions . 6
4 Overview and common information . 6
4.1 General . 6
4.2 Numbering system . 6
4.3 List of data sheets . 7
4.3.1 List of single-capped LED lamp data sheets . 7
4.3.2 List of double-capped LED lamp data sheets . 7
4.3.3 List of LED module data sheets . 10
5 Single-capped LED lamp data sheets . 11
5.1 Single-capped LED lamps with GH36d caps. 11
5.1.1 Diagrammatic information for location of lamp dimensions . 11
5.1.2 Data sheets . 12
5.2 Other single-capped LED lamps . 17
6 Double-capped LED lamp data sheets . 18
6.1 Linear double-capped LED lamps with GX16t-5 caps . 18
6.1.1 Diagrammatic information for location of lamp dimensions . 18
6.1.2 Data sheets . 19
6.2 Linear double-capped LED lamps with GJ6.6 caps . 29
6.2.1 Diagrammatic information for location of lamp dimensions . 29
6.2.2 GJ6.6 lamp data sheets . 30
6.3 Linear double-capped LED lamps with GR6d caps . 83
6.3.1 Diagrammatic information for location of lamp dimensions . 83
6.3.2 Information for luminaire design . 83
6.3.3 Data sheets . 85
7 LED module data sheets . 90
Bibliography . 91

Figure 1 – Location of dimensions of single-capped lamps with a GH36d cap . 11
Figure 2 – Location of dimensions of linear double-capped lamps with GX16t-5 caps . 18
Figure 3 – Location of dimensions of linear double-capped lamps with GJ6.6 caps . 29
Figure 4 – Dimensions of linear double-capped lamps with GR6d caps . 83
Figure 5 – Mechanical dimensions for luminaire design . 84

Table 1 – List of data sheets for non-integrated single-capped LED lamps . 7
Table 2 – List of data sheets for semi-integrated single-capped LED lamps . 7
Table 3 – List of data sheets for integrated single-capped LED lamps . 7
Table 4 – List of data sheets for non-integrated double-capped LED lamps . 8
Table 5 – List of data sheets for semi-integrated double-capped LED lamps . 9
Table 6 – List of data sheets for integrated double-capped LED lamps . 10
Table 7 – List of data sheets for non-integrated LED modules . 10
Table 8 – List of data sheets for semi-integrated LED modules . 10
Table 9 – List of data sheets for integrated LED modules . 10

INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
LED light source characteristics -
Part 1: Data sheets
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and
in addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as "IEC Publication(s)"). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) IEC draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). IEC takes no position concerning the evidence, validity or applicability of any claimed patent rights in
respect thereof. As of the date of publication of this document, IEC had not received notice of (a) patent(s), which
may be required to implement this document. However, implementers are cautioned that this may not represent
the latest information, which may be obtained from the patent database available at https://patents.iec.ch. IEC
shall not be held responsible for identifying any or all such patent rights.
IEC 63356-1 has been prepared by subcommittee 34A: Electric light sources, of IEC technical
committee 34: Lighting. It is an International Standard.
This third edition cancels and replaces the second edition published in 2023. This edition
constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous
edition:
a) addition of datasheets for GJ6.6d-2-x capped LED lamps.
The text of this International Standard is based on the following documents:
Draft Report on voting
34A/2444/CDV 34A/2461/RVC
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this International Standard is English.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement, available
at www.iec.ch/members_experts/refdocs. The main document types developed by IEC are
described in greater detail at www.iec.ch/publications.
A list of all parts in the IEC 63356 series, published under the general title LED light source
characteristics, can be found on the IEC website.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under webstore.iec.ch in the data related to the
specific document. At this date, the document will be
– reconfirmed,
– withdrawn, or
– revised.
INTRODUCTION
The IEC 63356 series (LED light source characteristics) is split into two parts:
– IEC 63356-1: Data sheets
The scope of IEC 63356-1 covers data sheets that are comprehensive specifications for
unique LED light sources (LED lamp or LED module). These are full specifications for
products including, where necessary, information on interchangeability aspects, for example
mechanical, electrical, optical.
Each data sheet in IEC 63356-1 relates to an individual type of LED lamp or LED module.
– IEC 63356-2: Design parameters and values
The scope of IEC 63356-2 covers design parameters and values that are used in the design
of an LED light source (LED lamp or LED module) or a related component. IEC 63356-2
does not provide full product specifications but includes important interface aspects (e.g.
mechanical, electrical, optical) that should be considered in the design of LED light sources
and related components.
1 Scope
This part of IEC 63356 specifies data sheets of LED lamps and LED modules with a series of
parameters per data sheet for a specific LED light source that enables interchangeability
between products from different LED light source manufacturers.
NOTE Compliance criteria relating to data sheet parameters in this document are covered by IEC 63554 or
IEC 62031 for safety, and IEC 63555 for performance.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following
addresses:
– IEC Electropedia: available at https://www.electropedia.org
– ISO Online browsing platform: available at https://www.iso.org/obp
4 Overview and common information
4.1 General
Dimensions are specified at a temperature of (25 ± 5) °C, unless otherwise specified in the data
sheet.
4.2 Numbering system
Data sheets are numbered so that:
– the first part represents the number of the publication "63356-1", followed by the letters
"IEC";
– the second three-digit number represents the data sheet group;
– the third four-digit number represents the data sheet number;
– the fourth single-digit number represents the data sheet version.
NOTE In cases where a data sheet comprises more than one page, all pages of the specific data sheet are issued
with the same updated version number.
Data sheet numbers are grouped as follows:
– single-capped LED lamp data sheets:
• non-integrated 100-xxxx;
• semi-integrated 110-xxxx;
• integrated 120-xxxx;
___________
Under preparation. Stage at the time of publication IEC CDV 63554:2025.
Under preparation. Stage at the time of publication IEC CDV 63555:2024.
– double-capped LED lamp data sheets:
• non-integrated 200-xxxx;
• semi-integrated 210-xxxx;
• integrated 220-xxxx;
– LED module data sheets:
• non-integrated 300-xxxx;
• semi-integrated 310-xxxx;
• integrated 320-xxxx.
EXAMPLE 63356-1-IEC-110-0001-1: Single-capped LED lamp, semi-integrated, number 0001, version 1.
4.3 List of data sheets
4.3.1 List of single-capped LED lamp data sheets
Table 1, Table 2 and Table 3 provide a summary of data sheets for non-integrated, semi-
integrated and integrated single-capped LED lamps respectively.
Table 1 – List of data sheets for non-integrated single-capped LED lamps
Sheet no. Shape Rated diameter Rated current Power range Cap
63356-1-IEC-1xx-xxxx
mm A DC W
100-0001-1 round 50 0,25 5,0 to 12,5 GH36d-1
100-0002-1 round 50 0,35 7,0 to 17,5 GH36d-2
100-0003-1 round 50 0,5 10,0 to 25,0 GH36d-3
100-0004-1 round 50 0,7 14,0 to 35,0 GH36d-4
100-0005-1 round 50 0,9 18,0 to 45,0 GH36d-5
100-0006-1 round 50 1,1 22,0 to 55,0 GH36d-6

Table 2 – List of data sheets for semi-integrated single-capped LED lamps
Void
Table 3 – List of data sheets for integrated single-capped LED lamps
Void
4.3.2 List of double-capped LED lamp data sheets
Table 4, Table 5 and Table 6 provide a summary of data sheets for non-integrated, semi-
integrated and integrated double-capped LED lamps, respectively.
Table 4 – List of data sheets for non-integrated double-capped LED lamps
Sheet no. Nominal Rated Rated Power
Shape Cap
63356-1-IEC-2xx-xxxx length diameter current range
mm mm A DC W
200-0001-1 linear 600 25,5 0,35 7,9 to 16,6 GX16t-5
200-0002-1 linear 600 32,5 0,35 7,9 to 16,6 GX16t-5
200-0003-1 linear 900 25,5 0,35 11,0 to 24,8 GX16t-5
200-0004-1 linear 900 32,5 0,35 11,0 to 24,8 GX16t-5
200-0005-1 linear 1 200 25,5 0,35 14,3 to 33,3 GX16t-5
200-0006-1 linear 1 200 32,5 0,35 14,3 to 33,3 GX16t-5
200-0007-1 linear 1 500 25,5 0,35 14,3 to 42,0 GX16t-5
200-0008-1 linear 1 500 32,5 0,35 14,3 to 42,0 GX16t-5
200-0009-1 linear 2 400 25,5 0,35 28,7 to 66,5 GX16t-5
200-0010-1 linear 2 400 32,5 0,35 28,7 to 66,5 GX16t-5
200-0011-1 linear 600 0,35 7,0 to 17,5 GR6d-1
200-0012-1 linear 900 0,50 10,0 to 25,0 GR6d-2
200-0013-1 linear 1200 0,70 14,0 to 35,0 GR6d-3
200-0014-1 linear 1 200 1,05 21,0 to 52,5 GR6d-4
200-0015-1 linear 1 500 1,05 21,0 to 52,5 GR6d-4
200-0016-1 linear 1 500 1,40 28,0 to 70,0 GR6d-5
a
Reserved GR6d-6
200-0017
a
Reserved GR6d-7
200-0018
a
Reserved GR6d-8
200-0019
a
Reserved GR6d-9
200-0020
200-0021-1 linear 550 17,0 0,21 8,0 to 12,6 GJ6.6d-2-1
200-0022-1 linear 550 17,0 0,27 8,0 to 16,2 GJ6.6d-2-2
200-0023-1 linear 550 17,0 0,35 8,0 to 18,0 GJ6.6d-2-3
200-0024-1 linear 550 17,0 0,45 8,0 to 18,0 GJ6.6d-2-4
200-0025-1 linear 550 17,0 0,53 8,0 to 18,0 GJ6.6d-2-5
200-0026-1 linear 600 26,7 0,21 7,0 to 12,0 GJ6.6d-2-1
200-0027-1 linear 600 26,7 0,27 7,0 to 12,0 GJ6.6d-2-2
200-0028-1 linear 600 26,7 0,35 9,0 to 18,0 GJ6.6d-2-3
200-0029-1 linear 600 26,7 0,45 7,0 to 12,0 GJ6.6d-2-4
200-0030-1 linear 850 17,0 0,21 8,0 to 12,6 GJ6.6d-2-1
200-0031-1 linear 850 17,0 0,27 8,0 to 16,2 GJ6.6d-2-2
200-0032-1 linear 850 17,0 0,35 8,0 to 21,0 GJ6.6d-2-3
200-0033-1 linear 850 17,0 0,45 8,0 to 25,0 GJ6.6d-2-4
200-0034-1 linear 850 17,0 0,53 8,0 to 25,0 GJ6.6d-2-5
200-0035-1 linear 850 17,0 0,62 8,0 to 25,0 GJ6.6d-2-6
200-0036-1 linear 850 17,0 0,70 8,0 to 25,0 GJ6.6d-2-7
200-0037-1 linear 900 26,7 0,21 8,0 to 12,6 GJ6.6d-2-1
200-0038-1 linear 900 26,7 0,27 8,0 to 16,2 GJ6.6d-2-2
200-0039-1 linear 900 26,7 0,35 8,0 to 16,5 GJ6.6d-2-3
200-0040-1 linear 900 26,7 0,45 8,0 to 16,5 GJ6.6d-2-4
Sheet no. Nominal Rated Rated Power
Shape Cap
63356-1-IEC-2xx-xxxx length diameter current range
mm mm A DC W
200-0041-1 linear 900 26,7 0,53 8,0 to 16,5 GJ6.6d-2-5
200-0042-1 linear 1 150 17,0 0,21 12,0 to 12,6 GJ6.6d-2-1
200-0043-1 linear 1 150 17,0 0,27 12,0 to 16,2 GJ6.6d-2-2
200-0044-1 linear 1 150 17,0 0,35 12,0 to 21,0 GJ6.6d-2-3
200-0045-1 linear 1 150 17,0 0,45 12,0 to 27,0 GJ6.6d-2-4
200-0046-1 linear 1 150 17,0 0,53 12,0 to 31,8 GJ6.6d-2-5
200-0047-1 linear 1 150 17,0 0,62 12,0 to 36,0 GJ6.6d-2-6
200-0048-1 linear 1 150 17,0 0,70 12,0 to 36,0 GJ6.6d-2-7
200-0049-1 linear 1 150 17,0 1,06 12,0 to 36,0 GJ6.6d-2-8
200-0050-1 linear 1 200 26,7 0,21 8,0 to 12,6 GJ6.6d-2-1
200-0051-1 linear 1 200 26,7 0,27 8,0 to 16,2 GJ6.6d-2-2
200-0052-1 linear 1 200 26,7 0,35 8,0 to 21,0 GJ6.6d-2-3
200-0053-1 linear 1 200 26,7 0,45 8,0 to 25,0 GJ6.6d-2-4
200-0054-1 linear 1 200 26,7 0,53 8,0 to 25,0 GJ6.6d-2-5
200-0055-1 linear 1 200 26,7 0,62 8,0 to 25,0 GJ6.6d-2-6
200-0056-1 linear 1 200 26,7 0,70 18,0 to 35,0 GJ6.6d-2-7
200-0057-1 linear 2 400 26,7 1,06 30,0 to 35,0 GJ6.6d-2-8
a
Reserved GJ6.6d-2-9
200-0058
a
Reserved GJ6.6d-2-
200-0059
a
Reserved GJ6.6d-2-
200-0060
a
Reserved GJ6.6d-2-
200-0061
a
Reserved GJ6.6d-2-
200-0062
a
No data sheet available.
Table 5 – List of data sheets for semi-integrated double-capped LED lamps
Void
Table 6 – List of data sheets for integrated double-capped LED lamps
Maximum
Sheet no. Nomina Power
Shape outline Rated voltage Cap
63356-1-IEC-2xx-xxxx l length range
diameter
mm mm V AC W
220-0001-1 linear 550 17,0 108 to 382 7,0 to 13,0 GJ6.6t
220-0002-1 linear 600 26,7 108 to 382 8,0 to 17,0 GJ6.6t
220-0003-1 linear 850 17,0 108 to 382 10,0 to 16,0 GJ6.6t
220-0004-1 linear 900 26,7 108 to 382 11,5 to 25,0 GJ6.6t
220-0005-1 linear 1 150 17,0 108 to 382 13,0 to 31,0 GJ6.6t
220-0006-1 linear 1 200 26,7 108 to 382 9,9 to 32,0 GJ6.6t
220-0007-1 linear 1 450 17,0 108 to 382 18,0 to 37,0 GJ6.6t
220-0008-1 linear 2 400 26,7 108 to 382 30,0 to 65,0 GJ6.6t
220-0009-1 linear 550 17,0 108 to 382 7,0 to 13,0 GJ6.6d-1
220-0010-1 linear 600 26,7 108 to 382 8,0 to 17,0 GJ6.6d-1
220-0011-1 linear 850 17,0 108 to 382 10,0 to 16,0 GJ6.6d-1
220-0012-1 linear 900 26,7 108 to 382 11,5 to 25,0 GJ6.6d-1
220-0013-1 linear 1 150 17,0 108 to 382 13,0 to 31,0 GJ6.6d-1
220-0014-1 linear 1 200 26,7 108 to 382 9,9 to 32,0 GJ6.6d-1
220-0015-1 linear 1 450 17,0 108 to 382 18,0 to 37,0 GJ6.6d-1
220-0016-1 linear 2 400 26,7 108 to 382 30,0 to 65,0 GJ6.6d-1
a
linear  100 to 127 GR6d-10
220-0017
a
linear  200 to 254 GR6d-11
220-0018
a
linear  250 to 288 GR6d-12
220-0019
a
reserved GR6d-13
220-0020
a
linear  100 to 288 GR6d-14
220-0021
a
reserved GR6d-15
220-0022
a
No data sheet available.
4.3.3 List of LED module data sheets
Table 7, Table 8 and Table 9 provide a summary of data sheets for non-integrated, semi-
integrated and integrated LED modules, respectively.
Table 7 – List of data sheets for non-integrated LED modules
Void
Table 8 – List of data sheets for semi-integrated LED modules
Void
Table 9 – List of data sheets for integrated LED modules
Void
5 Single-capped LED lamp data sheets
5.1 Single-capped LED lamps with GH36d caps
5.1.1 Diagrammatic information for location of lamp dimensions
Figure 1 shows the dimensions used in conjunction with the relevant data sheet for a GH36d
LED lamp.
Key
1 reference plane
2 key positions
NOTE Details about key positions are given in IEC 60061-1, sheet 7004-186.
a
The GH36d capped LED lamp is designed to be applied to a heat sink and in combination with the appropriate
key system to differentiate between input power combinations.
Figure 1 – Location of dimensions of single-capped lamps with a GH36d cap
5.1.2 Data sheets
Data sheet 63356-1-IEC-100-0001-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 0,25 5,0 to 12,5 GH36d-1
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,25
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-100-0002-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 0,35 7,0 to 17,5 GH36d-2
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-100-0003-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 0,5 10,0 to 25,0 GH36d-3
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,5
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-100-0004-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 0,7 14,0 to 35,0 GH36d-4
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,7
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-100-0005-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 0,9 18,0 to 45,0 GH36d-5
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,9
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-100-0006-1:
Nominal diameter Rated DC lamp current Range of lamp power Cap
mm A W
50 1,1 22,0 to 55,0 GH36d-6
Dimensions
mm
A B D K T
Min. Max. Min. Max. Min. Max. Min. Max.
49,5 50,5 24,9 25,2 36,0 8,5 9,0 5,5 30,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
1,1
20 50
Information for controlgear design
Constant DC current output
Type of controlgear
SELV or PELV
V
DC output voltage range for the constant DC current Min. Max.
20 50
Tolerance of the constant DC current ±10 %

5.2 Other single-capped LED lamps
Void
6 Double-capped LED lamp data sheets
6.1 Linear double-capped LED lamps with GX16t-5 caps
NOTE The data sheets in 6.1.2 are taken from IEC 62931:2017 without technical modifications.
6.1.1 Diagrammatic information for location of lamp dimensions
Figure 2 shows the dimensions used in conjunction with the relevant data sheet for the GX16t-5
LED lamp.
Key
a) For lamps with GX16t-5 caps and nominal length up to or equal to 1 200 mm
The values for dimensions A, B and C are derived from a basic value, designated X.
A = cap face to cap face
A = X
max
B = cap face to end of opposite pins
B = X + 7,1 mm
max
= X + 4,7 mm
B
min
C = overall length of the lamp between pin ends
= X + (2 × 7,1) = X + 14,2 mm
C
max
C = not specified
min
b) For lamps with GX16t-5 caps and nominal length greater than 1 200 mm
The values for dimensions A, B and C are derived from a basic value, designated X.
A = cap face to cap face
B = cap face to end of opposite pins
B = X + 7,4 mm
max
B = X + 4,4 mm
min
C = overall length of the lamp between pin ends
C = X + (2 × 7,4) = X + 14,8 mm
max
= not specified
C
min
Dimension D specifies the maximum dimension of the cross-section of the tube.
Figure 2 – Location of dimensions of linear double-capped lamps with GX16t-5 caps
6.1.2 Data sheets
Data sheet 63356-1-IEC-200-0001-1:
NOTE This data sheet is numbered 62931-IEC-600-1 (rated D = 25,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
600 0,35 7,9 to 16,6 GX16t-5
Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
587,4 588,5 589,8 594,5 596,9 604,0 25,5 26,7

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
22,5 47,5
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
22,5 47,5
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0002-1:
NOTE This data sheet is numbered 62931-IEC-600-1 (rated D = 32,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
600 0,35 7,9 to 16,6 GX16t-5
Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
587,4 588,5 589,8 594,5 596,9 604,0 32,5 34,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
22,5 47,5
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
22,5 47,5
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0003-1:
NOTE This data sheet is numbered 62931-IEC-900-1 (rated D = 25,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
900 0,35 11,0 to 24,8 GX16t-5
Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
892,2 893,0 894,6 899,3 901,7 908,8 25,5 26,7

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
31,7 70,8
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
31,7 70,8
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0004-1:
NOTE This data sheet is numbered 62931-IEC-900-1 (rated D = 32,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
900 0,35 11,0 to 24,8 GX16t-5
Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
892,2 893,0 894,6 899,3 901,7 908,8 32,5 34,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
31,7 70,8
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
31,7 70,8
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0005-1:
NOTE This data sheet is numbered 62931-IEC-1200-1 (rated D = 25,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
1 200 0,35 14,3 to 33,3 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
1 197,0 1 198,0 1 199,4 1 204,1 1 206,5 1 213,6 25,5 26,7

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
41 95
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
41 95
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0006-1:
NOTE This data sheet is numbered 62931-IEC-1200-1 (rated D = 32,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
1 200 0,35 14,3 to 33,3 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
1 197,0 1 198,0 1 199,4 1 204,1 1 206,5 1 213,6 32,5 34,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
41 95
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
41 95
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0007-1:
NOTE This data sheet is numbered 62931-IEC-1500-1 (rated D = 25,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
1 500 0,35 14,3 to 42,0 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
1 497,6 1 498,5 1 500,0 1 504,7 1 507,1 1 514,2 25,5 26,7

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
41 120
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
41 120
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0008-1:
NOTE This data sheet is numbered 62931-IEC-1500-1 (rated D = 32,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
1 500 0,35 14,3 to 42,0 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
1 497,6 1 498,5 1 500,0 1 504,7 1 507,1 1 514,2 32,5 34,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
41 120
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
41 120
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0009-1:
NOTE This data sheet is numbered 62931-IEC-2400-1 (rated D = 25,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
2 400 0,35 28,7 to 66,5 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
2 366,0 2 367,0 2 368,4 2 372,8 2 375,8 2 383,2 25,5 26,7

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
82 190
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
82 190
Tolerance of the constant DC current ±10 %

Data sheet 63356-1-IEC-200-0010-1:
NOTE This data sheet is numbered 62931-IEC-2400-1 (rated D = 32,5 mm) in IEC 62931:2017.
Nominal length Rated DC lamp current Range of lamp power Cap
mm A W
2 400 0,35 28,7 to 66,5 GX16t-5

Dimensions
mm
A B C D
Min. Rated Max. Min. Max. Max. Rated Max.
2 366,0 2 367,0 2 368,4 2 372,8 2 375,8 2 383,2 32,5 34,0

Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
82 190
Information for controlgear design
Type of controlgear Constant DC current output
V
DC output voltage range for the constant DC current Min. Max.
82 190
Tolerance of the constant DC current ±10 %

6.2 Linear double-capped LED lamps with GJ6.6 caps
6.2.1 Diagrammatic information for location of lamp dimensions
Figure 3 shows the dimensions used in conjunction with the relevant data sheet for a GJ6.6
LED lamp.
Dimension C is the inner distance between windows in GJ6.6 caps.
Dimension D is the maximum dimension of the cross-section of the LED tube.
NOTE 1 The LED tube can be of any shape.
NOTE 2 GJ6.6, GJ6.6t, GJ6.6d-1 and GJ6.6d-2-x cap dimensions are specified in IEC 60061-1.
NOTE 3 Lampholder specifications are found in IEC 60061-2, data sheet 7005-188.
NOTE 4 Lampholder face-to-face spacing is specified in IEC 60061-2, data sheet 7005-188A.
Figure 3 – Location of dimensions of linear double-capped lamps with GJ6.6 caps

6.2.2 GJ6.6 lamp data sheets
Data sheet 63356-1-IEC-200-0021-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
550 0,21 8,0 to 12,6
GJ6.6d-2-1 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
551,0 551,6 17,0
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,21
38,1 60,0
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0022-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
550 0,27 8,0 to 16,2
GJ6.6d-2-2 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
551,0 551,6 17,0
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,27
29,6 60,0
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0023-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
550 0,35 8,0 to 18,0
GJ6.6d-2-3 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
551,0 551,6 17,0
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,35
22,9 51,4
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0024-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
550 0,45 8,0 to 18,0
GJ6.6d-2-4 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
551,0 551,6 17,0
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,45
17,8 40,0
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0025-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
550 0,53 8,0 to 18,0
GJ6.6d-2-5 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
551,0 551,6 17,0
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,53
15,1 34,0
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed for operation with SELV power supplies
having an output DC current tolerance of ±10 %.
a
The fit system comprises a GJ6.6d-2-x cap on the powered end of the lamp and a GJ6.6 support cap on the
other end.
Data sheet 63356-1-IEC-200-0026-1:
Nominal length Rated DC lamp current Range of lamp power Caps
mm A W
a
600 0,21 7,0 to 12,0
GJ6.6d-2-1 and GJ6.6
Dimensions
mm
C D
Min. Max. Max.
591,8 592,4 26,7
Electrical characteristics
DC test current DC lamp voltage
A V
Min. Max.
0,21
33,3 57,1
Information for luminaire design
Lamps with GJ6.6d-2-x caps have no earthing terminal.
Linear double-capped LED lamps with GJ6.6-2-x caps are designed
...
