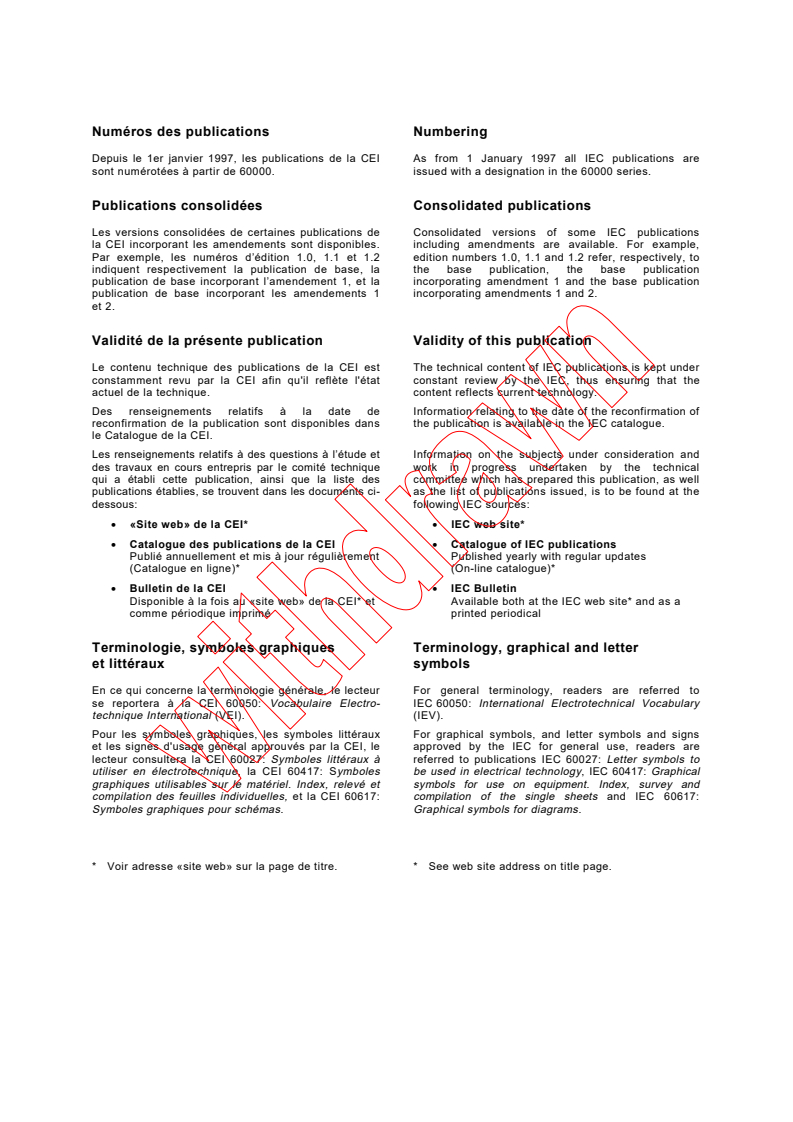

Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
61747-2
INTERNATIONAL
QC 720300
STANDARD
Première édition
First edition
1998-10
Dispositifs d’affichage à cristaux liquides et à
semiconducteurs –
Partie 2:
Modules d’affichage à cristaux liquides –
Spécification intermédiaire
Liquid crystal and solid-state display devices –
Part 2:
Liquid crystal display modules –
Sectional specification
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
N
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

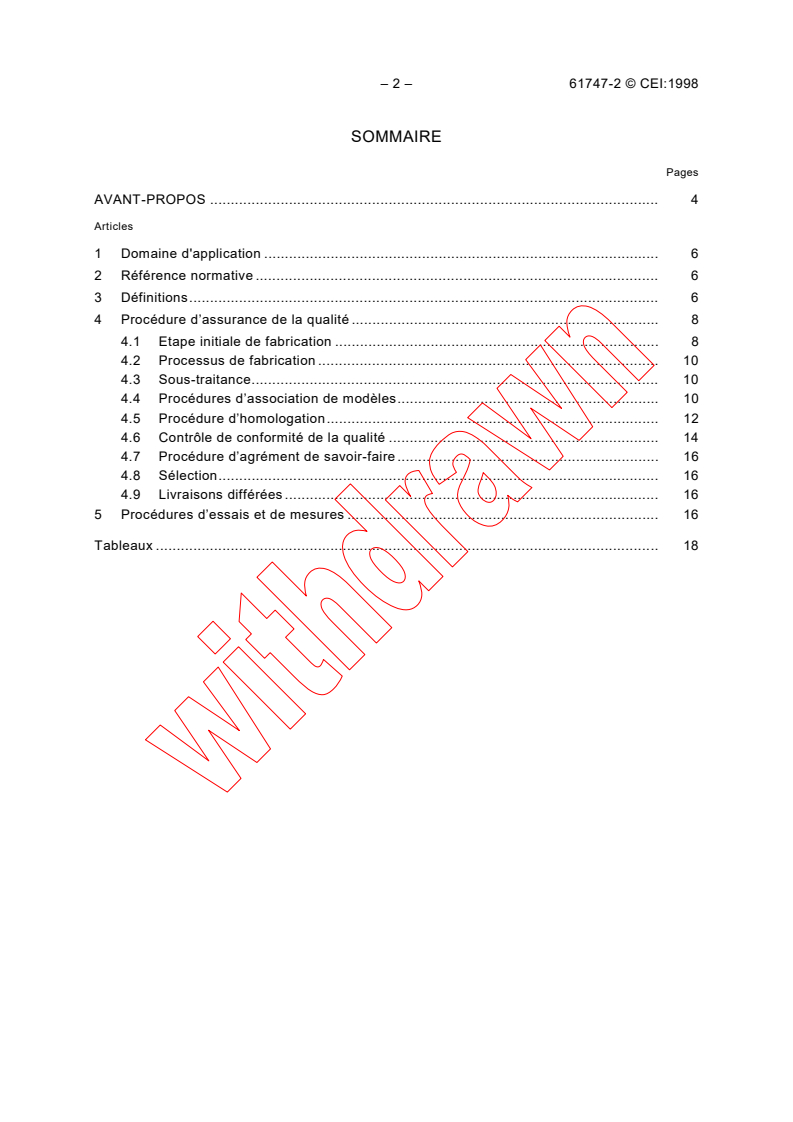

– 2 – 61747-2 © CEI:1998
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Domaine d'application. 6
2 Référence normative. 6
3 Définitions. 6
4 Procédure d’assurance de la qualité . 8
4.1 Etape initiale de fabrication . 8
4.2 Processus de fabrication . 10
4.3 Sous-traitance. 10
4.4 Procédures d’association de modèles. 10
4.5 Procédure d’homologation. 12
4.6 Contrôle de conformité de la qualité . 14
4.7 Procédure d’agrément de savoir-faire. 16
4.8 Sélection. 16
4.9 Livraisons différées. 16
5 Procédures d’essais et de mesures . 16
Tableaux . 18

61747-2 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 Scope. 7
2 Normative reference. 7
3 Definitions. 7
4 Quality assessment procedure. 9
4.1 Primary stage of manufacture. 9
4.2 Manufacturing process. 11
4.3 Subcontracting. 11
4.4 Structural similarity procedures . 11
4.5 Qualification approval procedure . 13
4.6 Quality conformance inspection. 15
4.7 Capability approval procedure . 17
4.8 Screening. 17
4.9 Delayed deliveries. 17
5 Test and measurement procedures . 17
Tables . 19

– 4 – 61747-2 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_________
DISPOSITIFS D’AFFICHAGE À CRISTAUX LIQUIDES
ET À SEMICONDUCTEURS –
Partie 2: Modules d'affichage à cristaux liquides –
Spécification intermédiaire
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61747-2 a été établie par le sous-comité 47C: Dispositifs
optoélectroniques, d’affichage et d’imagerie, du comité d’études 47 de la CEI: Dispositifs à
semiconducteurs.
La présente partie 2 constitue la spécification intermédiaire dans le Système CEI d’assurance
de la qualité des composants électroniques (IECQ) pour les dispositifs d’affichage à cristaux
liquides et à état solide: Procédure d'homologation.
Elle doit être lue conjointement avec la CEI 61747-1.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
47C/215/FDIS 47C/223/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Le numéro QC qui figure sur la page de couverture de la présente publication est le numéro de
spécification dans le Système CEI d’assurance de la qualité des composants électroniques
(IECQ).
61747-2 © IEC:1998 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_________
LIQUID CRYSTAL AND SOLID-STATE DISPLAY DEVICES –
Part 2: Liquid crystal display modules –
Sectional specification
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61747-2 has been prepared by subcommittee 47C: Optoelectronic,
display and imaging devices, of IEC technical committee 47: Semiconductor devices.
It forms part 2 of the specifications in the IEC Quality Assessment System for Electronic
Components (IECQ) for liquid crystal and solid-state display devices: Qualification approval.
It should be read in conjunction with IEC 61747-1.
The text of this standard is based on the following documents:
FDIS Report on voting
47C/215/FDIS 47C/223/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
The QC number that appears on the front cover of this publication is the specification number
in the IECQ Quality Assessment System for Electronic Components (IECQ).

– 6 – 61747-2 © CEI:1998
DISPOSITIFS D’AFFICHAGE À CRISTAUX LIQUIDES
ET À SEMICONDUCTEURS –
Partie 2: Modules d'affichage à cristaux liquides –
Spécification intermédiaire
1 Domaine d'application
La présente spécification intermédiaire s’applique aux modules d’affichage à cristaux liquides
et à état solide comme suit:
– modules d’affichage à cristaux liquides statiques/type segment;
– modules d’affichage à cristaux liquides monochrome à matrice passive;
– modules d’affichage à cristaux liquides couleur à matrice passive;
– modules d’affichage à cristaux liquides monochrome à matrice active;
– modules d’affichage à cristaux liquides couleur à matrice active.
Elle fournit les détails des Procédures d’Assurance de la Qualité, des prescriptions de contrôle,
des séquences de sélection, les prescriptions de prélèvement, ainsi que les procédures de
mesure et d’essai prescrites pour l’évaluation des modules d’affichage à cristaux liquides.
NOTE 1 – A la place de la procédure d’homologation, la procédure d’agrément de savoir-faire (voir les Règles de
Procédure QC 001002, paragraphe 11.7), laquelle est à présent à l’étude, pourra être utilisée pour tous les produits
fabriqués dans le cadre d’un processus défini.
NOTE 2 – Toutes les prescriptions de cette spécification restent valables, à moins qu’elles ne soient modifiées par
les prescriptions établies par le nouvel article: Procédure d’Agrément de savoir-faire (à l’étude).
2 Référence normative
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est
faite, constituent des dispositions valables pour la présente partie de la CEI 61747. Au moment
de la publication, l'édition indiquée était en vigueur. Tout document normatif est sujet à révision
et les parties prenantes aux accords fondés sur la présente partie de la CEI 61747 sont
invitées à rechercher la possibilité d’appliquer l'édition la plus récente du document normatif
indiqué ci-après. Les membres de la CEI et de l’ISO possèdent le registre des Normes
internationales en vigueur.
CEI 61747-1:1998, Dispositifs d’affichage à cristaux liquides et à semiconducteurs – Partie 1:
Spécification générique
3 Définitions
3.1
ligne de production
ensemble unique d’opérations de processus comprenant une ou plusieurs des phases de
fabrication suivantes:
a) connexion de dispositifs de circuit électronique externes à la cellule;
b) mesures électriques et optiques de finition et finales;
c) sélection (si applicable).
NOTE – Les procédures d’Assurance de la Qualité ne sont pas comprises dans ces trois phases.

61747-2 © IEC:1998 – 7 –
LIQUID CRYSTAL AND SOLID-STATE DISPLAY DEVICES –
Part 2: Liquid crystal display modules –
Sectional specification
1 Scope
This sectional specification applies to liquid crystal and solid-state display modules such as the
following:
– static / segment type liquid crystal display modules;
– passive matrix monochrome liquid crystal display modules;
– passive matrix colour liquid crystal display modules;
– active matrix monochrome liquid crystal display modules;
– active matrix colour liquid crystal display modules.
It gives details of the Quality Assessment Procedures, the inspection requirements, screening
sequences, sampling requirements, and test and measurement procedures required for the
assessment of liquid crystal display modules.
NOTE 1 – Instead of the Qualification Approval Procedure, the Capability Approval Procedure (see Rules of
Procedure QC 001002, subclause 11.7), which is at present under consideration, may be used for all products
manufactured in a defined process.
NOTE 2 – All the requirements of this specification remain valid, unless modified by the requirements set out by the
new clause: Capability Approval Procedure (under consideration).
2 Normative reference
The following normative document contains provisions which, through reference in this text,
constitute provisions of this part of IEC 61747. At the time of publication, the edition indicated
was valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 61747 are encouraged to investigate the possibility of applying the most
recent edition of the normative document indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 61747-1:1998, Liquid crystal and solid-state display devices – Part 1: Generic specification
3 Definitions
3.1
production line
a single set of process operations including one or several of the following manufacturing
phases:
a) connection of external electronic circuit devices to cell;
b) finishing and final electrical and optical measurements;
c) screening (if applicable).
NOTE – Quality assessment procedures are not included in these phases.

– 8 – 61747-2 © CEI:1998
3.2
lot de production
dispositifs de même type, fabriqués sur les mêmes lignes de production et passant par le
même processus désigné, dont la durée normale est de un mois
3.3
changements d’opérations de fabrication
3.3.1
changements principaux
tout changement dans le processus de fabrication ou de technologie qui affecterait la qualité
ou la performance d’un produit fourni selon une spécification agréée, ou qui nécessiterait le
transfert d’un produit d’un groupe d’association de modèles vers un autre (voir 4.4.1)
représente un changement considéré comme majeur. Il est de la responsabilité du contrôleur
de décider si le changement est majeur ou non.
Tout changement majeur doit être effectué seulement avec notification et démonstration à
l’Organisme National de Surveillance (ONS), au moyen d’essais de qualité.
Voici des exemples de changements majeurs:
a) accessoire de commande: disposition de deux rangées passant à une rangée;
b) système intégré d’éclairage par l’arrière:
– position de lampes passant d’un montage horizontal à un montage vertical ou du haut
au bas;
– changement de type d’éclairage par l’arrière d’une lampe électroluminescente à une
lampe fluorescente à cathode froide;
– changement de guide optique de type à coin dissipatif pour un type plat;
c) matériau d’encadrement: passage du métal au plastique;
d) changement de connecteur et/ou changement d’affectation de broches: de connecteur de
type A pour un connecteur de type B.
NOTE – N’est pas considéré comme un changement majeur le changement d’équipement sans changement de
technologie.
4 Procédure d’assurance de la qualité
La procédure d’assurance de la qualité est définie comme indiqué ci-après.
4.1 Etape initiale de fabrication
Pour les besoins de cette spécification intermédiaire, cette étape est définie comme la
première étape du processus qui connecte les dispositifs de circuits électroniques externes
(comprenant des câbles séparés de PWB et/ou de connexion) à une cellule d’affichage à
cristaux liquides, la convertissant ainsi en un module de cristaux liquides.

61747-2 © IEC:1998 – 9 –
3.2
production lot
devices of the same type, manufactured in the same production lines and passing through the
same nominated process, normally within one month
3.3
changes in manufacturing operations
3.3.1
major changes
any change in the manufacturing process or technology which could affect the quality or
performance of a product supplied to an approved specification, or which could require a
product to be transferred from one structural similarity group to another (see 4.4.1) represents
a change considered as major. It is the responsibility of the Chief Inspector to decide whether
the change is major or not.
Any major change shall only be implemented with notification and demonstration by test
evidence of quality to the National Supervising Inspectorate (NSI).
Examples of major changes are:
a) driver attachment: from two bank to one bank arrangement;
b) integrated backlight system:
– lamp position from horizontal to vertical or from top to bottom arrangement;
– backlight-type change from electroluminescent to cold cathode fluorescent lamp;
– light guide change from wedge to flat type;
c) bezel material: from metal to plastic;
d) connector change and/or pin assignment change: from type A to type B connector.
NOTE – Not considered as a major change: equipment change without changing the technology.
4 Quality assessment procedure
Quality assessment procedure is defined as outlined below.
4.1 Primary stage of manufacture
For the purpose of this sectional specification, this stage is defined as the first process step
that connects external electronic circuit devices (including separate PWB and/or connection
cables) to a liquid crystal display cell, thus converting it to a liquid crystal module.

– 10 – 61747-2 © CEI:1998
4.2 Processus de fabrication
Le processus de fabrication des modules d’affichage à cristaux liquides est classé comme suit:
a) connexion des dispositifs de circuits électroniques (comprenant des câbles séparés PWB
et/ou de connexion): ce processus est l’ensemble des opérations de processus de
fabrication de l’étape initiale à la dernière étape pour les connexions des dispositifs de
circuits électroniques à la cellule;
b) processus de finition et mesures électriques et optiques finales: ce processus est l’ensemble final
des opérations de processus de fabrication, comprenant l’assemblage d’un système d’encadre-
ment, de connecteurs/broches externes et d’éclairage intégré par l’arrière, à la cellule si nécessaire,
ainsi que le marquage pour l’exécution en tant que module d’affichage à cristaux liquides;
c) sélection (si applicable): cette phase peut faire partie des opérations de finition.
4.3 Sous-traitance
Lorsque le fabricant agréé invoque les règles de procédure de 11.1.2 de la CEI QC 001002
concernant la sous-traitance, il doit s’assurer que le processus de fabrication sous-traitée
constitue tout ou partie du processus de fabrication de la cellule et/ou du module incondition-
nellement, comprenant les étapes de sélection qui sont incorporées. Les opérations de
sélection appliquées après le processus d’assemblage peuvent aussi être sous-traitées de
façon indépendante.
L’Organisme National de Surveillance doit s’assurer que le Contrôleur qui certifie les
composants dans le système IECQ
– dispose de la documentation complète d’assurance et de contrôle de la qualité de toute
opération hors de la zone géographique IECQ. La documentation doit comprendre les
rapports de contrôle pour chaque échantillon du produit soumis au contrôle;
– vérifie régulièrement que l’assurance et le contrôle de la qualité soient appliquées selon les
prescriptions agréées.
Le contrôleur doit détenir et agréer les procédures de transfert des pièces depuis le lieu de
fabrication jusqu’au fabricant dans la zone géographique IECQ qui certifie le composant.
L’ONS doit être informé et avoir accès aux documents applicables.
Tout changement dans les prescriptions de contrôle et les procédures de fabrication doit être
rapporté au contrôleur qui certifie les modules. Les changements majeurs doivent être signalés
à l‘ONS par le Contrôleur en Chef agréé (voir 3.3).
Le fabricant agréé doit effectuer les essais d’acceptation prescrits par la spécification
particulière pour les composants qu’il certifie. Il peut effectuer les essais d’acceptation dans un
établissement hors de la zone géographique IECQ, à condition que l’établissement soit
supervisé par l’ONS. Les essais d’acceptation peuvent être sous-traités à des laboratoires
d’essais agréés dans la zone géographique IECQ.
4.4 Procédures d’association de modèles
Les procédures d’association de modèles sont destinées à permettre une réduction du nombre
de lots de contrôle soumis à l’essai pour l’assurance de la qualité. Par conséquent, en cas de
réévaluation de par l’extension des types d’homologation ou bien le changement de
conception, les données d’essais effectuées dans les mêmes groupements de produits
peuvent être utilisées.
61747-2 © IEC:1998 – 11 –
4.2 Manufacturing process
The manufacturing process of liquid crystal display modules is classified as follows:
a) connection of electronic circuit devices (including separate PWB and/or connection cables):
this process is the set of manufacturing process operations
...
