IEC 60669-2-4:2004

NORME CEI
INTERNATIONALE
IEC
60669-2-4
INTERNATIONAL
Première édition
STANDARD
First edition
2004-05
Interrupteurs pour installations électriques
fixes domestiques et analogues –
Partie 2-4:
Prescriptions particulières –
Interrupteurs-sectionneurs
Switches for household and similar
fixed electrical installations –
Part 2-4:
Particular requirements –
Isolating switches
Numéro de référence
Reference number
CEI/IEC 60669-2-4:2004

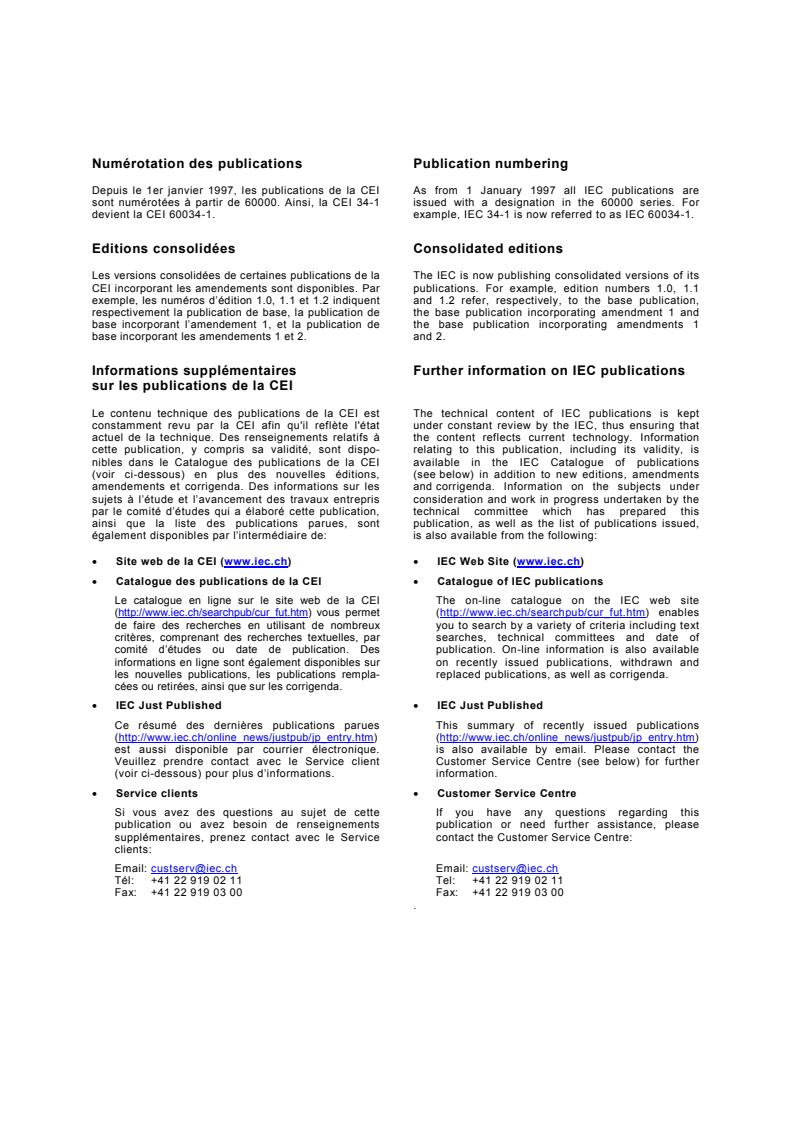

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(http://www.iec.ch/searchpub/cur_fut.htm) vous permet (http://www.iec.ch/searchpub/cur_fut.htm) enables
de faire des recherches en utilisant de nombreux you to search by a variety of criteria including text
critères, comprenant des recherches textuelles, par searches, technical committees and date of
comité d’études ou date de publication. Des publication. On-line information is also available
informations en ligne sont également disponibles sur on recently issued publications, withdrawn and
les nouvelles publications, les publications rempla- replaced publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(http://www.iec.ch/online_news/justpub/jp_entry.htm) (http://www.iec.ch/online_news/justpub/jp_entry.htm)
est aussi disponible par courrier électronique. is also available by email. Please contact the
Veuillez prendre contact avec le Service client Customer Service Centre (see below) for further
(voir ci-dessous) pour plus d’informations. information.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
60669-2-4
INTERNATIONAL
Première édition
STANDARD
First edition
2004-05
Interrupteurs pour installations électriques
fixes domestiques et analogues –
Partie 2-4:
Prescriptions particulières –
Interrupteurs-sectionneurs
Switches for household and similar
fixed electrical installations –
Part 2-4:
Particular requirements –
Isolating switches
 IEC 2004 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
V
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60669-2-4  CEI:2004

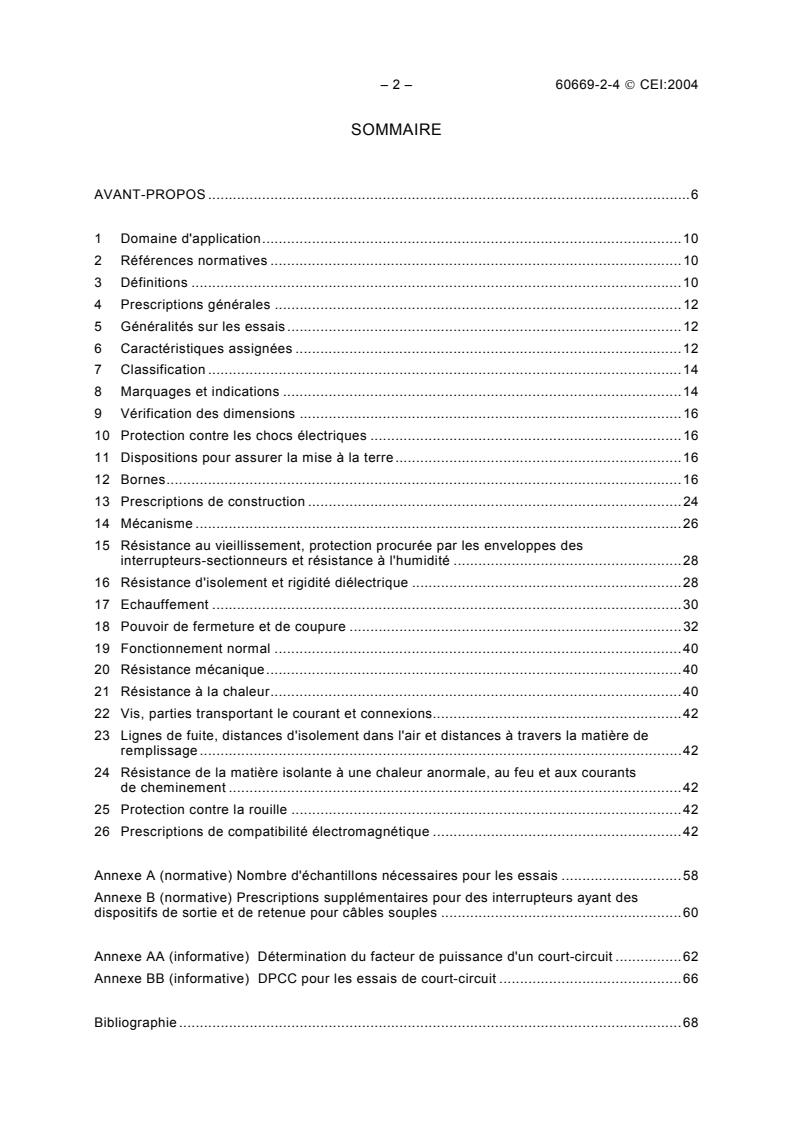

SOMMAIRE
AVANT-PROPOS .6

1 Domaine d'application.10
2 Références normatives.10
3 Définitions.10
4 Prescriptions générales.12
5 Généralités sur les essais.12
6 Caractéristiques assignées.12
7 Classification.14
8 Marquages et indications .14
9 Vérification des dimensions .16
10 Protection contre les chocs électriques .16
11 Dispositions pour assurer la mise à la terre.16
12 Bornes.16
13 Prescriptions de construction .24
14 Mécanisme.26
15 Résistance au vieillissement, protection procurée par les enveloppes des
interrupteurs-sectionneurs et résistance à l'humidité .28
16 Résistance d'isolement et rigidité diélectrique .28
17 Echauffement.30
18 Pouvoir de fermeture et de coupure .32
19 Fonctionnement normal.40
20 Résistance mécanique.40
21 Résistance à la chaleur.40
22 Vis, parties transportant le courant et connexions.42
23 Lignes de fuite, distances d'isolement dans l'air et distances à travers la matière de
remplissage.42
24 Résistance de la matière isolante à une chaleur anormale, au feu et aux courants
de cheminement .42
25 Protection contre la rouille .42
26 Prescriptions de compatibilité électromagnétique .42

Annexe A (normative) Nombre d'échantillons nécessaires pour les essais .58
Annexe B (normative) Prescriptions supplémentaires pour des interrupteurs ayant des
dispositifs de sortie et de retenue pour câbles souples .60

Annexe AA (informative) Détermination du facteur de puissance d'un court-circuit .62
Annexe BB (informative) DPCC pour les essais de court-circuit .66

Bibliographie .68

60669-2-4  IEC:2004 – 3 –
CONTENTS
FOREWORD.7

1 Scope.11
2 Normative references.11
3 Definitions.11
4 General requirements.13
5 General notes on tests .13
6 Ratings.13
7 Classification.15
8 Marking.15
9 Checking of dimensions.17
10 Protection against electric shock .17
11 Provision for earthing.17
12 Terminals.17
13 Constructional requirements.25
14 Mechanism.27
15 Resistance to ageing, protection provided by enclosures of switches and
resistance to humidity.29
16 Insulation resistance and electric strength .29
17 Temperature rise.31
18 Making and breaking capacity .33
19 Normal operation.41
20 Mechanical strength.41
21 Resistance to heat.41
22 Screws, current-carrying parts and connections.43
23 Creepage distances, clearances and distances through sealing compound .43
24 Resistance of insulating material to abnormal heat, to fire and to tracking .43
25 Resistance to rusting.43
26 EMC requirements.43

Annex A (normative) Survey of specimens needed for tests .59
Annex B (normative) Additional requirements for switches having facilities for the
outlet and retention of flexible cables.61
Annex AA (informative) Determination of short-circuit power factor .63
Annex BB (informative) SCPDs for short-circuit tests .67

Bibliography.69

– 4 – 60669-2-4  CEI:2004
Figure 101 – Circuit d'essai pour la vérification de l'aptitude à la tenue au court-circuit
avec un DPCC d'un interrupteur sectionneur unipolaire.46
Figure 102 – Circuit d'essai pour la vérification de l'aptitude à la tenue au court-circuit
avec un DPCC d'un interrupteur sectionneur bipolaire .48
Figure 103 – Circuit d'essai pour la vérification de l'aptitude à la tenue au court-circuit
avec un DPCC d'un interrupteur sectionneur tripolaire .50
Figure 104 – Circuit d'essai pour la vérification de l'aptitude à la tenue au court-circuit
avec un DPCC d'un interrupteur sectionneur tétrapolaire .52
Figure 105 – Appareil d’essai pour la vérification des valeurs minimales de I t et I
p
que l’interrupteur sectionneur doit supporter .54

Tableau 2 – Correspondance entre les courants assignés et les sections pour le
raccordement des conducteurs en cuivre sur bornes de type à vis .16
Tableau 3 – Couples de serrage pour la vérification de la résistance mécanique des
bornes à vis .18
Tableau 4 – Valeurs pour les essais de flexion et de traction des conducteurs en cuivre .20
Tableau 5 – Valeurs pour l'essai de traction .20
Tableau 6 – Constitution et dimensions des conducteurs .22
Tableau 7 – Correspondance entre les courants assignés et les sections des
conducteurs en cuivre des bornes sans vis.22
Tableau 8 – Courants d'essai pour la vérification des contraintes électriques et
thermiques en utilisation normale des bornes sans vis.22
Tableau 9 – Sections des conducteurs rigides pour l'essai de déflexion des bornes sans vis.24
Tableau 10 – Forces pour l'essai de déflexion .24
Tableau 12 – Limites du diamètre extérieur des câbles pour les interrupteurs-
sectionneurs pour montage en surface .26
Tableau 101 – Tension d'essai entre les contacts ouverts pour vérifier l'aptitude au
sectionnement, par rapport à la tension assignée de l'interrupteur-sectionneur et à
l'altitude à laquelle l'essai est effectué.30
Tableau 15 – Courants pour l'essai d'échauffement et sections appropriées des
conducteurs en cuivre .30
Tableau 102 – Valeurs minimales de I t and I .34
p
Tableau 103 – Facteurs de puissance pour les essais de court-circuit .36
Tableau 17 – Nombre de changements de position.40
Tableau BB.1 – Indication des diamètres du fil d'argent en fonction des courants
assignés et des courants de court-circuit.66

60669-2-4  IEC:2004 – 5 –
Figure 101 – Test circuit for verification of the short circuit withstand capability with a
SCPD of one-pole isolating switch .47
Figure 102 – Test circuit for verification of the short circuit withstand capability with a
SCPD of a two-pole isolating switch.49
Figure 103 – Test circuit for verification of the short circuit withstand capability with a
SCPD of a three-pole isolating switch .51
Figure 104 – Test circuit for verification of the short circuit withstand capability with a
SCPD of a four-pole isolating switch .53
Figure 105 – Test apparatus for verification of the minimum I t and I values to be

p
withstood by the isolating switch .55

Table 2 – Relationship between rated currents and connectable cross-sectional areas
of copper conductors for screw-type terminals .17
Table 3 – Tightening torque for verification of the mechanical strength of screw-type
terminals.19
Table 4 – Test values for flexion and pull out for copper conductors .21
Table 5 – Test values for pulling out test.21
Table 6 – Composition of conductors .23
Table 7 – Relationship between rated currents and connectable cross-sectional areas
of copper conductors for screwless terminals.23
Table 8 – Test current for the verification of electrical and thermal stresses in normal
use of screwless terminals.23
Table 9 – Cross-sectional areas of rigid copper conductors for deflection test of
screwless terminals .25
Table 10 – Deflection test forces.25
Table 12 – External cable diameter limits for surface type switches .27
Table 101 – Test voltage across the open contacts for verifying the suitability for
isolation, referred to the rated voltage of the isolating switch and to the altitude where
the test is carried out .31
Table 15 – Temperature-rise test currents and cross-sectional areas of copper
conductors.31
Table 102 – Minimum values of I t and I .35
p
Table 103 – Power factors for short-circuit tests .37
Table 17 – Number of operations for normal operation test .41
Table BB.1 – Indication of silver wire diameters as a function of rated currents and
short-circuit currents .67

– 6 – 60669-2-4  CEI:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES FIXES
DOMESTIQUES ET ANALOGUES –
Partie 2-4: Prescriptions particulières –
Interrupteurs-sectionneurs
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60669-2-4 a été établie par le sous-comité 23B: Prises de courant
et interrupteurs, du comité d'études 23 de la CEI: Petit appareillage.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
23B/737/FDIS 23B/744/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.

60669-2-4  IEC:2004 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
SWITCHES FOR HOUSEHOLD AND SIMILAR
FIXED ELECTRICAL INSTALLATIONS –

Part 2-4: Particular requirements –
Isolating switches
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60669-2-4 has been prepared by subcommittee 23B: Plugs,
socket-outlets and switches, of IEC technical committee 23: Electrical accessories.
The text of this standard is based on the following documents:
FDIS Report on voting
23B/737/FDIS 23B/744/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.

– 8 – 60669-2-4  CEI:2004
La présente partie de la CEI 60669 doit être utilisée conjointement avec la CEI 60669-1. Elle
contient les modifications à apporter à cette norme pour la transformer en norme particulière
pour les interrupteurs-sectionneurs.
Lorsqu'un paragraphe particulier de la Partie 1 n'est pas mentionné dans cette partie,
ce paragraphe s'applique pour autant qu'il est raisonnable.
Dans la présente norme,
• les caractères d'imprimerie suivants sont employés:
- prescriptions proprement dites: caractères romains;
- modalités d'essai: caractères italiques;
- notes: petits caractères romains;
• les paragraphes, figures, tableaux ou notes complémentaires à ceux de la première partie
sont numérotés à partir de 101. Les annexes complémentaires sont nommées AA, BB, etc.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2008. A
cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60669-2-4  IEC:2004 – 9 –
This part of IEC 60669 shall be used in conjunction with IEC 60669-1. It lists the changes
necessary to convert that standard into a specific standard for isolating switches.
When a particular subclause of Part 1 is not mentioned in this part, that subclause applies as
far as reasonable.
In this publication,
• the following print types are used:
– requirements proper: in roman type;
– test specifications: in italic type;
– notes: in smaller roman type;
• subclauses, figures, tables or notes which are additional to those in Part 1 are numbered
starting from 101. Annexes additional to those in Part 1 are lettered AA, BB, etc.
The committee has decided that the contents of this publication will remain unchanged until
2008. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 10 – 60669-2-4  CEI:2004
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES FIXES
DOMESTIQUES ET ANALOGUES –
Partie 2-4: Prescriptions particulières –
Interrupteurs-sectionneurs
1 Domaine d'application
L'article de la Partie 1 s'applique avec les exceptions suivantes:
Remplacement du premier alinéa:
La présente partie de la CEI 60669 s'applique aux interrupteurs-sectionneurs pour usage
général manœuvrés manuellement, de tension assignée ne dépassant pas 440 V et de courant
assigné ne dépassant pas 125 A, prévus pour installations électriques fixes domestiques et
analogues intérieures ou extérieures.
NOTE Les interrupteurs-sectionneurs sont conçus pour des surtensions de catégorie III et sont utilisés dans des
environnements de degré de pollution 2 selon la CEI 60664-1.
2 Références normatives
L'article de la Partie 1 s'applique avec les exceptions suivantes:
Addition
CEI 61180-1:1992, Techniques des essais à haute tension pour matériels à basse tension –
Partie 1: Définitions, prescriptions et modalités relatives aux essais
3 Définitions
L'article de la Partie 1 s'applique avec les exceptions suivantes:
Définitions complémentaires:
3.101
interrupteur-sectionneur
interrupteur conçu pour assurer le sectionnement de l'installation ou d'une partie de
l'installation et du matériel de la source d'alimentation et transporter, établir et couper le
courant sur tous les pôles transportant le courant
3.102
courant de court-circuit conditionnel
I
nc
valeur de la composante alternative du courant présumé qu'un interrupteur sans protection
intégrale contre les courts-circuits, mais protégé par un dispositif de protection contre les
courts-circuits (en abrégé «DPCC» dans la suite du texte) approprié placé en série, peut
supporter dans des conditions prescrites d'emploi et de comportement

60669-2-4  IEC:2004 – 11 –
SWITCHES FOR HOUSEHOLD AND SIMILAR
FIXED ELECTRICAL INSTALLATIONS –

Part 2-4: Particular requirements –
Isolating switches
1 Scope
This clause of Part 1 applies except as follows.
Replacement of the first paragraph:
This part of IEC 60669 applies to manually operated general purpose isolating switches with a
rated voltage not exceeding 440 V and a rated current not exceeding 125 A, intended for
household and similar fixed electrical installations, either indoors or outdoors.
NOTE Isolating switches are designed for overvoltage category III and used in environment of pollution degree 2
according to IEC 60664-1.
2 Normative references
This clause of Part 1 applies except as follows.
Addition:
IEC 61180-1:1992, High-voltage test techniques for low voltage equipment – Part 1:
Definitions, test and procedure requirements
3 Definitions
This clause of Part 1 applies except as follows.
Additional definitions:
3.101
isolating switch
switch designed to provide isolation of the installation or part of the installation and equipment
from the supply and to carry and to make and break the current in all line current carrying
poles
3.102
conditional short-circuit current
I
nc
value of the a.c. component of a prospective current, which a switch without integral short-
circuit protection, but protected by a suitable short-circuit protective device (hereinafter
referred to as SCPD) in series, can withstand under specified conditions of use and behaviour

– 12 – 60669-2-4  CEI:2004
3.103
I t (Intégrale de Joule)
intégrale du carré du courant pendant un intervalle de temps spécifié (t , t )
0 1
t
2 2
I t = i dt
∫
t
4 Prescriptions générales
L'article de la Partie 1 s'applique.
5 Généralités sur les essais
L'article de la Partie 1 s'applique avec les exceptions suivantes:
5.4 Addition
Pour les essais de 18.101, trois échantillons supplémentaires sont utilisés.
6 Caractéristiques assignées
L'article de la Partie 1 s'applique avec les exceptions suivantes:
6.2 Modification:
Dans le premier alinéa, supprimer les valeurs "6 A" et "10 A" et ajouter les valeurs "80 A, 100 A
et 125 A".
Notes complémentaires
NOTE 101 Dans les pays suivants, la valeur 13 A est considérée comme une valeur préférentielle: DK et UK.
NOTE 102 Au Royaume-Uni, les interrupteurs-sectionneurs ayant un courant assigné inférieur à 16 A sont
largement utilisés et autorisés.
Au Royaume-Uni cette clause de la partie 1 s’applique
Paragraphe complémentaire:
6.101 Valeurs normales et préférentielles du courant de court-circuit conditionnel (I )
nc
NOTE Les facteurs de puissance associés sont indiqués au Tableau 103.
6.101.1 Valeurs jusqu'à 10 000 A inclus
Les valeurs normalisées du courant de court-circuit conditionnel (I ) sont:
nc
1 500 A, 3 000 A, 4 500 A, 6 000 A, 10 000 A.
6.101.2 Valeurs supérieures à 10 000 A
Les valeurs préférentielles sont:
15 000 A, 20 000 A et 25 000 A.
Les valeurs supérieures à 25 000 A ne sont pas prises en considération dans la présente
norme.
60669-2-4  IEC:2004 – 13 –
3.103
I t
integral of the square of the current over a given time interval (t , t )
0 1
t
2 2
I t = i dt
∫
t
4 General requirements
This clause of Part 1 applies.
5 General notes on tests
This clause of Part 1 applies except as follows.
5.4 Addition:
For the test of 18.101 three additional specimens are used.
6 Ratings
This clause of Part 1 applies except as follows.
6.2 Modification:
In the first paragraph, delete the values "6 A" and "10 A" and add the values “80 A, 100 A and
125 A.”
Additional note:
NOTE 101 In the following countries the value 13 A is considered as a preferred value: DK and UK.
NOTE 102 In the UNITED KINGDOM, isolators having a rated current below 16 A are widely used and permitted.
In the UNITED KINGDOM, this clause in Part 1 applies.

Additional subclause:
6.101 Standard and preferred values of the conditional short-circuit current (I )
nc
NOTE The associated power-factors are specified in Table 103.
6.101.1 Values up to and including 10 000 A
The standard values of the conditional short-circuit current (I ) are:
nc
1 500 A, 3 000 A, 4 500 A, 6 000 A and 10 000 A.
6.101.2 Values above 10 000 A
The preferred values are:
15 000 A, 20 000 A and 25 000 A.
Values above 25 000 A are not considered by this standard.

– 14 – 60669-2-4  CEI:2004
7 Classification
L'article de la Partie 1 s'applique avec les exceptions suivantes:
7.1.1 Addition:
Les interrupteurs-sectionneurs doivent être seulement de catégorie 1, 2, 3 ou 03.
7.1.2 Ce paragraphe de la Partie 1 ne s'applique pas.
7.1.6 Addition:
– pour montage sur rail
7.2 Remplacement dans le Tableau 1, première colonne, dernière ligne, des valeurs "16, 20,
25, 40 et 63" par "égal ou supérieur à 16".
8 Marquages et indications
L'article de la Partie 1 s'applique avec les exceptions suivantes:
8.1 Addition:
– symboles pour la position ouverte (OFF) et la position fermée (ON),
– symbole pour la fonction de sectionnement,
– courant assigné de court-circuit conditionnel (I ).
nc
Le fabricant doit donner la ou les références d'un ou plusieurs dispositifs de protection contre
les courts-circuits (DPCC) dans son catalogue et/ou dans les instructions accompagnant
l'interrupteur-sectionneur.
8.2 Addition:
– fonction de sectionnement .
– courant assigné conditionnel de court-circuit. (I )
nc
8.3 Addition:
Les interrupteurs-sectionneurs doivent être marqués avec les symboles pour la fonction de
sectionnement et pour les positions fermée et ouverte. Après installation, ces marquages
doivent être visibles de l'avant, même après dépose du couvercle de l'enveloppe quand
l'interrupteur-sectionneur est monté et câblé comme en usage normal. Le symbole de
sectionnement peut être inclus dans un schéma de câblage même quand il est combiné avec
les symboles d'autres fonctions, sous réserve qu'il soit visible de l'avant dans les conditions
déjà spécifiées.
Le marquage du courant assigné conditionnel de court-circuit (I ) doit être sur l'interrupteur-
nc
sectionneur ou dans la documentation du fabricant.
8.6 Remplacement de la première phrase du premier alinéa
Les interrupteurs-sectionneurs doivent être marqués de façon telle que la position réelle des
contacts soit clairement indiquée.
Suppression de la Note 1.
60669-2-4  IEC:2004 – 15 –
7 Classification
This clause of Part 1 applies except as follows.
7.1.1 Addition:
Isolating switches shall be only of pattern numbers 1, 2, 3 or 03.
7.1.2 This subclause of Part 1 is not applicable.
7.1.6 Addition:
– rail type
7.2 Replacement in Table 1, first column, last line, of the values “16, 20, 25, 32, 40, and 63”
by “equal and above 16”.
8 Marking
This clause of Part 1 applies except as follows.
8.1 Addition:
– symbols for open position (OFF) and closed position (ON),
– symbol for isolating function,
– rated conditional short-circuit current (I ).
nc
The manufacturer shall provide reference(s) of one or more short circuit protection devices
(SCPDs) in his catalogue and/or in the instructions which are provided with the isolating
switch.
8.2 Addition:
– isolating function .
– rated conditional short-circuit current . I
nc
8.3 Addition
Isolating switches shall be marked with the symbols for isolating function and for the closed
and open position. These markings shall be visible from the front after installation, even after
removal of the front cover of the enclosure when the isolating switch is mounted and wired as
in normal use. The isolating symbol may be included in a wiring diagram even combined with
symbols of other functions, provided that it is visible from the front under the conditions
specified before.
The marking for the rated conditional short-circuit current (I ) shall be on the isolating switch
nc
or in the manufacturer's published literature.
8.6 Replacement of the first sentence of the first paragraph
Isolating switches shall be so marked that the actual contact position is clearly indicated.
Deletion of Note 1.
– 16 – 60669-2-4  CEI:2004
9 Vérification des dimensions
L'article de la Partie 1 s'applique.
10 Protection contre les chocs électriques
L'article de la Partie 1 s'applique avec les exceptions suivantes:
10.3 Remplacement des deux premières lignes
Les parties accessibles des interrupteurs-sectionneurs doivent être en matière isolante à
l’exception de ce qui suit:
11 Dispositions pour assurer la mise à la terre
L'article de la Partie 1 s'applique.
12 Bornes
L'article de la Partie 1 s'applique avec les exceptions suivantes:
Remplacement du Tableau 2
Tableau 2 – Correspondance entre les courants assignés et les sections pour le
raccordement des conducteurs en cuivre sur bornes de type à vis
a
Conducteurs rigides (massifs ou câblés)
Plages de courants assignés
Sections nominales Diamètre du plus gros conducteur
A
mm mm
b
16 De  1,5  jusqu'à  4 inclus 2,72
Supérieur à 16 jusqu'à 25 inclus De  2,5  jusqu'à  6 inclus 3,34
Supérieur à 25 jusqu'à 32 inclus De  4   jusqu'à 10 inclus 4,34
Supérieur à 32 jusqu'à 50 inclus De  6   jusqu'à 16 inclus 5,46
Supérieur à 50 jusqu'à 80 inclus De 10   jusqu'à 25 inclus 6,85
Supérieur à 80 jusqu'à 100 inclus De 16   jusqu'à 35 inclus 7,90
Supérieur à 100 jusqu'à 125 inclus De 25   jusqu'à 50 inclus 9,10
a
L'utilisation de câbles souples est autorisée.
b
Chaque borne d'alimentation des interrupteurs-sectionneurs à l’exception de ceux qui appartiennent aux
classifications 3 et 03 doivent permettre la connexion de deux conducteurs de 2,5 mm . Pour les interrupteurs-
sectionneurs de tension assignée ne dépass
...
