IEC 61747-6:2004

NORME CEI
INTERNATIONALE
IEC
61747-6
INTERNATIONAL
Première édition
STANDARD
First edition
2004-04
Dispositifs d'affichage à cristaux liquides
et à semiconducteurs –
Partie 6:
Méthodes de mesure pour les modules
à cristaux liquides –
Type transmissif
Liquid crystal and solid-state display devices –
Part 6:
Measuring methods for liquid crystal modules –
Transmissive type
Numéro de référence
Reference number
CEI/IEC 61747-6:2004
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
61747-6
INTERNATIONAL
Première édition
STANDARD
First edition
2004-04
Dispositifs d'affichage à cristaux liquides
et à semiconducteurs –
Partie 6:
Méthodes de mesure pour les modules
à cristaux liquides –
Type transmissif
Liquid crystal and solid-state display devices –
Part 6:
Measuring methods for liquid crystal modules –
Transmissive type
 IEC 2004 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
W
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61747-6 © CEI:2004

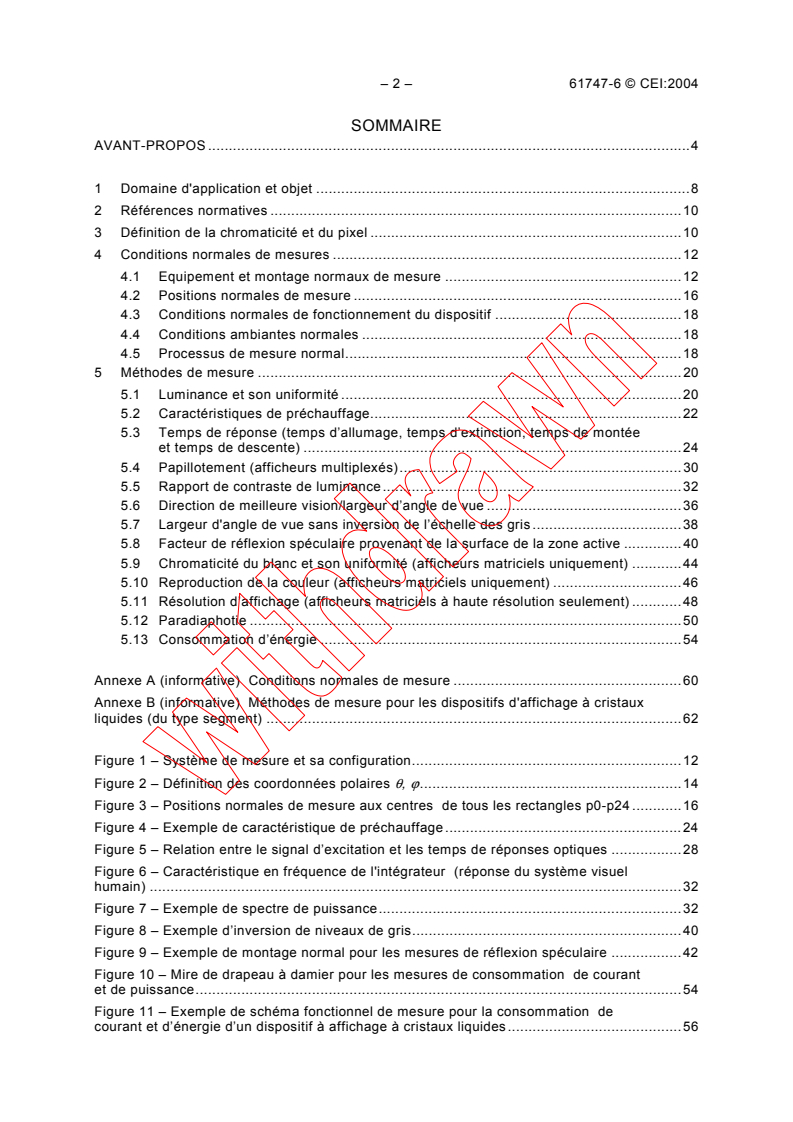

SOMMAIRE
AVANT-PROPOS .4

1 Domaine d'application et objet .8
2 Références normatives.10
3 Définition de la chromaticité et du pixel .10
4 Conditions normales de mesures .12
4.1 Equipement et montage normaux de mesure .12
4.2 Positions normales de mesure .16
4.3 Conditions normales de fonctionnement du dispositif .18
4.4 Conditions ambiantes normales .18
4.5 Processus de mesure normal.18
5 Méthodes de mesure .20
5.1 Luminance et son uniformité .20
5.2 Caractéristiques de préchauffage.22
5.3 Temps de réponse (temps d’allumage, temps d’extinction, temps de montée
et temps de descente) .24
5.4 Papillotement (afficheurs multiplexés).30
5.5 Rapport de contraste de luminance.32
5.6 Direction de meilleure vision/largeur d’angle de vue .36
5.7 Largeur d'angle de vue sans inversion de l’échelle des gris .38
5.8 Facteur de réflexion spéculaire provenant de la surface de la zone active .40
5.9 Chromaticité du blanc et son uniformité (afficheurs matriciels uniquement) .44
5.10 Reproduction de la couleur (afficheurs matriciels uniquement) .46
5.11 Résolution d’affichage (afficheurs matriciels à haute résolution seulement) .48
5.12 Paradiaphotie.50
5.13 Consommation d’énergie.54

Annexe A (informative) Conditions normales de mesure .60
Annexe B (informative) Méthodes de mesure pour les dispositifs d'affichage à cristaux
liquides (du type segment) .62

Figure 1 – Système de mesure et sa configuration.12
Figure 2 – Définition des coordonnées polaires θ, ϕ.14
Figure 3 – Positions normales de mesure aux centres de tous les rectangles p0-p24 .16
Figure 4 – Exemple de caractéristique de préchauffage.24
Figure 5 – Relation entre le signal d’excitation et les temps de réponses optiques .28
Figure 6 – Caractéristique en fréquence de l'intégrateur (réponse du système visuel
humain) .32
Figure 7 – Exemple de spectre de puissance.32
Figure 8 – Exemple d’inversion de niveaux de gris.40
Figure 9 – Exemple de montage normal pour les mesures de réflexion spéculaire .42
Figure 10 – Mire de drapeau à damier pour les mesures de consommation de courant
et de puissance.54
Figure 11 – Exemple de schéma fonctionnel de mesure pour la consommation de
courant et d’énergie d’un dispositif à affichage à cristaux liquides.56

61747-6  IEC:2004 – 3 –
CONTENTS
FOREWORD.5

1 Scope and object .9
2 Normative references.11
3 Chromaticity and pixel definitions .11
4 Standard measuring conditions .13
4.1 Standard measurement equipment and setup.13
4.2 Standard measurement positions .17
4.3 Standard device operation conditions.19
4.4 Standard ambient conditions.19
4.5 Standard measuring process .19
5 Measuring methods.21
5.1 Luminance and luminance uniformity .21
5.2 Warm-up characteristics.23
5.3 Response times (turn-on time, turn-off time, rise time and fall time) .25
5.4 Flicker (multiplexed displays) .31
5.5 Luminance contrast ratio.33
5.6 Peak viewing direction – Viewing angle range .37
5.7 Viewing angle range without gray-scale inversion .39
5.8 Specular reflectance from the active area surface .41
5.9 White chromaticity and its uniformity (matrix displays only).45
5.10 Reproduction of colour (matrix displays only) .47
5.11 Display resolution (high resolution matrix displays only) .49
5.12 Cross-talk.51
5.13 Power consumption.55

Annex A (informative) Standard measuring conditions .61
Annex B (informative)  Measuring methods for liquid crystal display devices
(segment type) .63

Figure 1 – Measuring system and its configuration.13
Figure 2 – Definition of polar coordinates θ, ϕ.15
Figure 3 – Standard measurement positions at the centres of all rectangles p0-p24 .17
Figure 4 – Example of warm-up characteristic .25
Figure 5 – Relationship between driving signal and optical response times .29
Figure 6 – Frequency characteristics of the integrator (response of human visual system) .33
Figure 7 – Example of power spectrum.33
Figure 8 – Example of gray-scale inversion.41
Figure 9 – Example of standard set-up for specular reflection measurements .43
Figure 10 – Checker-flag pattern for current and power consumption measurements .55
Figure 11 – Example of measuring block diagram for current and power consumption of
a liquid crystal display device .57

– 4 – 61747-6 © CEI:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
DISPOSITIFS D'AFFICHAGE À CRISTAUX LIQUIDES
ET À SEMICONDUCTEURS –
Partie 6: Méthodes de mesure pour les modules à cristaux liquides –
Type transmissif
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés «Publication(s) de la CEI»). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme Internationale CEI 61747-6 a été préparée par le comité d’études 110 de la CEI:
Dispositifs d'affichage à panneaux plats.
Cette partie de la CEI 61747 clôt la révision complète de la CEI 60747-5(1992) et des ses
amendements.
Le texte de cette norme est basé sur les documents suivants:
FDIS Rapport de vote
110/13/FDIS 110/19/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cette norme.

61747-6  IEC:2004 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
LIQUID CRYSTAL AND SOLID-STATE DISPLAY DEVICES –

Part 6: Measuring methods for liquid crystal modules –
Transmissive type
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61747-6 has been prepared by IEC technical committee 110: Flat
panel display devices.
This part of IEC 61747 series completes the full revision of IEC 60747-5(1992) and its
amendments.
The text of this standard is based on the following documents:
FDIS Report on voting
110/13/FDIS 110/19/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.

– 6 – 61747-6 © CEI:2004
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Cette norme doit être lue conjointement avec la CEI 61747-1.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2005. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61747-6  IEC:2004 – 7 –
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
This standard should be read in conjunction with IEC 61747-1.
The committee has decided that the contents of this publication will remain unchanged until
2005. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61747-6 © CEI:2004
DISPOSITIFS D'AFFICHAGE À CRISTAUX LIQUIDES
ET À SEMICONDUCTEURS –
Partie 6: Méthodes de mesure pour les modules à cristaux liquides –
Type transmissif
1 Domaine d'application et objet
La présente partie de la CEI 61747 définit les détails des procédures d'estimation de la qualité,
des conditions d'inspection, des séquences d'examens, des conditions d'échantillonnage et
des procédures de test et de mesures pour l'évaluation du module d'afficheur à cristaux
liquides.
Le domaine d’application de cette norme est limité aux modules d’affichage à cristaux liquides
de type transmissif utilisant des dispositifs à cristaux liquides (Liquid Crystal Display, LCD) de
type soit à segments, soit à matrice passive ou active et achromatique ou couleur (voir
Article 3, définitions de la chromaticité et du pixel). Ils sont équipés ou non de leur propre
source intégrée d’éclairement.
Dans le cas des systèmes en rétro-projection et en projection frontale, les performances
optiques sur écran ne sont pas déterminées seulement par les performances du panneau telles
que décrites dans cette norme. Elles sont aussi déterminées par le système optique
comprenant l'objectif de projection, l'écran, les filtres optiques, etc. Cette norme n'est donc pas
applicable à de tels systèmes de visualisation en projection. (Cependant, elle peut être utilisée
comme guide pour la détermination des performances optiques «à l'écran» des systèmes de
visualisation en rétro-projection.)
Pour obtenir une description utile et uniforme des performances des dispositifs couverts par
cette norme, les spécifications des paramètres correspondants, couramment acceptés, y sont
définies. Elles se rangent dans les catégories suivantes:
a) de type général (par exemple résolution des pixels, diagonale, disposition des pixels);
b) optique (par exemple rapport de contraste, temps de réponse, direction d’observation,
paradiaphotie, etc.);
c) électrique (par exemple consommation d’énergie, CEM);
d) mécanique (par exemple géométrie du module, poids);
e) essai d’endurance aux conditions environnementales exécuté;
f) fiabilité et risque/sécurité.
Dans la plupart des cas, la spécification se définit de soi-même. Pour certains points de
spécification cependant, en particulier dans le domaine des performances optiques et
électriques, la valeur spécifiée peut dépendre de la méthode de mesure.
L'objet de cette norme est d'indiquer les paramètres qui dépendent de la procédure, à en
donner la liste et à prescrire les méthodes et conditions spécifiques qui doivent être utilisées
pour en obtenir une détermination numérique uniforme.
On suppose que toutes les mesures sont réalisées par du personnel ayant l'expérience des
mesures radio-métriques et électriques en général, étant donné que ce document ne vise pas
à donner une description détaillée de la bonne pratique en matière de physique expérimentale
électrique et optique. De plus, on doit s’assurer que tous les équipements sont étalonnés de
manière appropriée par du personnel qualifié et que des archives des données d’étalonnage et
de traçabilité sont conservées.

61747-6  IEC:2004 – 9 –
LIQUID CRYSTAL AND SOLID-STATE DISPLAY DEVICES –

Part 6: Measuring methods for liquid crystal modules –
Transmissive type
1 Scope and object
This part of IEC 61747 gives details of the quality assessment procedures, inspection
requirements, screening sequences, sampling requirements and test and measurement
procedures required for the assessment of liquid crystal display modules.
This standard is restricted to transmissive liquid crystal display (LCD) modules using either
segment, passive or active matrix and achromatic or colour type LCDs (see Clause 3,
chromaticity and pixel definitions) that are equipped with their own integrated source of
illumination or without their own source of illumination.
For both rear projection-display systems and front projection-display systems, optical
performance on the screen is not only determined by the panel performance as described in
this standard, but also by the lighting system, such as the projection lens, screen, light filter,
etc. Therefore, this standard is not applicable to such projection-display systems.
(Nevertheless, for the determination of "on the screen" optical performance of rear projection-
display systems, this standard may be used as a guideline).
In order to achieve a useful and uniform description of the performance of the display devices
covered in this standard, specifications for commonly accepted relevant parameters are
provided and fall into the following categories:
a) general type (e.g. pixel resolution, diagonal, pixel layout);
b) optical (e.g. contrast ratio, response time, viewing direction, cross-talk, etc.);
c) electrical (e.g. power consumption, EMC);
d) mechanical (e.g. module geometry, weight);
e) passed environmental endurance test;
f) reliability and hazard/safety.
In most categories, the specification is self-explanatory. For some, however, notably in the
area of optical and electrical performance, the specified value may depend on the measuring
method.
The object of this standard is to indicate and list the procedure-dependent parameters and to
prescribe the specific methods and conditions that are to be used for their uniform numerical
determination.
It is assumed that all measurements are performed by personnel skilled in the general art of
radiometric and electrical measurements as the purpose of this standard is not to give a
detailed account of good practice in electrical and optical experimental physics. Furthermore,
all equipment needs to be suitably calibrated by competent personnel, and records of the
calibration data and traceability need to be kept.

– 10 – 61747-6 © CEI:2004
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 13406-1:1999, Exigences ergonomiques pour travail sur écrans de visualisation à panneau
plat – Partie 1: Introduction
ISO 13406-2:2001, Exigences ergonomiques pour travail sur écrans de visualisation à panneau
plat – Partie 2: Exigences ergonomiques des écrans à panneau plat
3 Définition de la chromaticité et du pixel
On peut entendre dans ce domaine plusieurs points de vue concernant la terminologie
préférentielle entre «monochrome», «achromatique», «chromatique», «couleur», «multicolore»,
etc. parmi les spectroscopistes, les physiciens, les scientifiques de la perception des couleurs,
les ingénieurs en physique et les ingénieurs électriciens. En général, tous les LCD présentent
une certaine chromaticité (par exemple en fonction de l’angle d’observation, de la température
ambiante ou des dispositifs adressables par l’extérieur). En attendant une description officielle
détaillée sur le sujet, le préfixe concernant la «chromaticité» de l’affichage sera utilisé pour
décrire les capacités de couleur de l’affichage qui est adressable de l’extérieur (et électri-
quement) par l’utilisateur. Cela conduit aux définitions suivantes (voir également l’Article 3,
terminologie, de l’ISO 13406-1):
a) un afficheur monochrome n'a pas de chromaticité («couleurs») adressable par l’utilisateur.
Il peut être ou non «noir et blanc» ou achromatique;
b) un afficheur couleur a au moins deux chromaticités («couleurs») adressables par l’utilisa-
teur. Un affichage à 64 couleurs a 64 couleurs adressables (souvent réalisées en utilisant
2 bits par primaire), etc. Un affichage multicolore a au moins 6 bits par primaire (≥ 260 000
couleurs).
Dans ce document, la définition officielle du pixel est appliquée; celui-ci peut ou non inclure et
être constitué de multiples sous-pixels.

61747-6  IEC:2004 – 11 –
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
ISO 13406-1:1999, Ergonomic requirements for work with visual displays based on flat
panels – Part 1: Introduction
ISO 13406-2:2001, Ergonomic requirements for work with visual displays based on flat
panels – Part 2: Ergonomic requirements for flat panel displays
3 Chromaticity and pixel definitions
Several points of view with respect to the preferred terminology concerning "monochrome",
"achromatic", "chromatic", "colour", "full-colour", etc. can be encountered in the field amongst
spectroscopists, physicists, colour-perception scientists, physical engineers and electrical
engineers. In general, all LCDs demonstrate some sort of chromaticity (e.g. as a function of
viewing angle, ambient temperature or externally addressable means). Pending detailed official
description of the subject, the pre-fix pertaining to the chromaticity of the display will be used to
describe the colour capability of the display that is externally (and electrically) addressable by
the user. This leads us to the following definitions (see also ISO 13406-1, Chapter 3:
Terminology):
a) a monochrome display has no user-addressable chromaticity ("colours"). It may or may not
be "black and white" or a-chromatic;
b) a colour display has at least two user-addressable chromaticities ("colours"). A 64-colour
display has 64 addressable colours (often made using 2 bits per primary), etc. A full-colour
display has at least 6 bits per primary (≥ 260 000 colours).
Within this document, the official definition of pixel is employed, which may or may not include
a multitude of constituent dots.

– 12 – 61747-6 © CEI:2004
4 Conditions normales de mesure
4.1 Equipement et montage normaux de mesure
4.1.1 Afficheurs matriciels à haute résolution ( ≥≥≥≥ 320 ×××× 240 pixels)

> 500 pixels
ex: diaphragme ∅4 cm
°
θ < 5
accept
ex:  50 cm
Photomètre
Dispositif en essai
IEC  282/04
Figure 1 – Système de mesure et sa configuration
Trois appareils de mesure différents peuvent être utilisés pour les mesures de la lumière
transmise et/ou réfléchie par le dispositif en essai (DEE): un appareil de mesure de la
luminance, un photomètre trichromatique ou un spectroradiomètre. Le système optique est
représenté de manière schématique à la Figure 1 et il doit permettre la mesure d'une zone
d'écran bien définie (champ d’observation) sur le DEE. Au cours des mesures des dispositifs
d'affichage matriciels, il convient que ces appareils soient installés de manière que leur champ
d’observation circulaire ou rectangulaire comprenne plus de 500 pixels du panneau en
observation normale à ce dernier (direction normale de mesure). L’angle d'ouverture optique
°
total accepté par ces appareils, θ , doit être inférieur à 5 (voir Figure 1). Cela peut par
accept
exemple être obtenu en utilisant une distance de mesure de 50 cm entre les appareils et le
centre de la zone d’affichage (valeur recommandée) et un diamètre de la pupille du détecteur
de 4 cm; voir la Figure 1. Lorsqu’on mesure des afficheurs à segments, il convient que le
champ d’observation soit réglé sur un segment unique et qu’il n’inclue aucun de ses éléments
environnants.
La direction d’observation et la gamme d’angle sont données par les coordonnées polaires θ et
ϕ comme cela est défini à la Figure 2. θ = 0 est la direction à 3 heures («droite»), θ = 90 la
ϕ ϕ
direction à 12 heures («haut»), θ = 180 la direction à 9 heures («gauche») et θ = 270 celle à
ϕ φ
6 heures («bas»). Dans la direction de mesure normale, le photomètre observe le DEE sous un
°
angle de vue vertical (θ = 0 ). Pendant le balayage de θ et/ou ϕ, le centre du point de mesure
sur le DEE doit rester fixe.
61747-6  IEC:2004 – 13 –
4 Standard measuring conditions
4.1 Standard measurement equipment and setup
4.1.1 High resolution matrix displays ( ≥≥≥≥ 320 ×××× 240 pixels)

> 500 pixels
e.g. ∅4 cm diaphragm
°
θ < 5
accept
e.g  50 cm
Device under test Light measuring device

IEC  282/04
Figure 1 – Measuring system and its configuration
Three different instruments may be applied to the measurements of the light transmitted and/or
reflected by the device under test (DUT); a luminance meter, tristimulus photometer or a
spectro-radiometer. The optical system is schematically shown in Figure 1 and shall allow for
measurement of well-defined spot sizes (field of view) on the DUT. When measuring matrix
displays, these meters should be set to a circular or rectangular field of view that includes more
than 500 pixels on the display under normal observation (the standard measurement direction).
The total acceptance angle of detection by these meters, θ , shall be less than 5° (see Figure 1).
accept
This can be obtained, for example, by use of a measuring distance between the meters and
display area centre of 50 cm (recommended) and a diameter of the detector pupil of 4 cm; see
Figure 1. If measuring segment displays, the field of view should be set to a single segment,
and not include any of its surroundings.
Viewing direction and angle range are given by polar coordinates θ and ϕ as defined in
Figure 2. θ = 0 is referred to as the 3 o'clock direction (the "right"), θ = 90 as the 12 o'clock
ϕ ϕ
direction ("upward"), θ = 180 as the 9 o'clock direction ("left") and θ = 270 as the 6 o'clock
ϕ φ
("bottom"). In the standard measurement direction, the photometer observes the DUT under
vertical viewing angle (θ = 0°). While scanning θ and/or ϕ, the centre of the measuring spot on
the DUT shall stay fixed.
– 14 – 61747-6 © CEI:2004
θ
12 heures = 12 h
ϕ
IEC  283/04
12 heures désigne le «haut» de la zone d’affichage, 3 heures la «droite» de la zone d’affichage (telle qu’elle est vue
dans les conditions «normales» d’observation en fonctionnement).
Figure 2 – Définition des coordonnées polaires θθθθ, ϕϕϕϕ
Toute condition (soit le point de mesure sur le DEE, l’angle d’ouverture de l’appareil, l’angle
d’observation, la sensibilité spectrale de l’appareil, la résolution etc.) qui n’est pas conforme
aux conditions définies doit être enregistrée dans les spécifications particulières.
Si le DEE n’est pas équipé de sa propre source d’éclairement, l’éclairement externe doit être
réalisé de l’une des deux manières suivantes:
a) au moyen d’une source lumineuse diffuse extérieure présentant une illumination et un
spectre spécifiés (distribution spatiale et angulaire). (Cela est par exemple utilisé pour les
mesures sur les afficheurs en vision directe.);
b) au moyen d’une source de lumière directionnelle appliquée extérieurement dont l'uniformité
spatiale d’éclairement est calibrée au niveau du plan du DEE, ayant un angle total
d’ouverture de l’éclairement à l’emplacement du point de mesure dans le plan du DEE de
°
moins de 30 , et (si nécessaire) une distribution d’intensité spectrale (calibrée) dans le
visible (Cela est principalement utilisé pour les mesures sur les cellules pour afficheur en
projection).
Dans les deux cas, les caractéristiques de la source de lumière (distribution de l’intensité,
stabilité temporale, angle d’ouverture, etc.) et sa distance par rapport à l’appareil en essai
doivent être ajoutés à la spécification particulière.
La dérive dans le temps de luminance doit être inférieure à 1 % de la valeur stabilisée par
minute. On doit veiller à ce que la température du DEE se soit stabilisée et ne soit pas affectée
par le système d’éclairement. La température du DEE doit être mesurée et spécifiée.
Tout écart par rapport à l’équipement et au montage normal de mesure décrit ci-dessus doit
être ajouté à la spécification particulière.
4.1.2 Faible résolution (<<<< 320 ×××× 240 pixels) et remarques spécifiques aux afficheurs à
segments
Les conditions de mesure par défaut sont les mêmes que celles prescrites pour les afficheurs
matriciels à haute résolution. Cependant, pour les afficheurs à faible résolution et à segments,
le champ de mesure peut contenir moins de 500 pixels. Pour les afficheurs matriciels, un
minimum de 9 est recommandé. Pour les mesures des afficheurs à segments, il convient que
le champ d’observation soit réglé sur un segment unique et qu’il n’inclue aucun élément
environnant quel que soit l’angle de mesure.

61747-6  IEC:2004 – 15 –
θ
12 o’clock = 12 h
ϕ
IEC  283/04
12 o'clock pertains to "top" of the display area, 3 o'clock to "right" of the display area (as viewed under "normal"
operating viewing conditions)
Figure 2 – Definition of polar coordinates θθθθ, ϕϕϕϕ
Any condition (either measuring spot on the DUT, meter aperture angle, viewing angle, meter
spectral sensitivity, resolution etc.) that is not compliant to the required condition described in
this shall be recorded in the detail specifications.
If the DUT is not equipped with its own source of illumination, external illumination shall be
done in either of two ways:
a) by means of an externally applied diffuse light source with specified (spatial and angular
distribution of) luminance and spectrum (this is, for example, used for measurements on
direct view displays);
b) by means of an externally applied directional light source with calibrated spatial uniformity
of illumination at the plane of the DUT, full opening angle of illumination at the location of
the measuring spot in the plane of the DUT of less than 30°, and (if needed) (calibrated)
distribution of spectral irradiation in the visible region of radiation (mostly used for
measurements on projection-display modules).
In both cases, records of the light source (intensity distribution, temporal stability, opening
angle, etc.) and its distance to the device under test shall be added to the detail specification.
The temporal drift in luminance shall be less than 1 % of the stabilized value per minute. Care
shall be taken that the temperature of the DUT has stabilized and is not affected by the
illumination system. The temperature of the DUT shall be measured and specified.
Any deviation from the above described standard measurement equipment or setup shall be
added to the detail specification.
4.1.2 Low resolution (<< 320 ×× 240 pixels) and segment display specific remarks
<< ××
Default measurement conditions are the same as those prescribed for high-resolution matrix
displays. However, for low resolution and segment displays the measurement field may contain
fewer than 500 pixels. For matrix displays, a minimum of 9 is recommended. For measuring
segment displays, the field of view should be set to a single segment, and not include any of its
surroundings under any measurement angle.

– 16 – 61747-6 © CEI:2004
4.2 Positions normales de mesure
4.2.1 Afficheurs matriciels
P23 P24 P9 P10
P11
P22 P8 P1 P2 P12
P21 P7 P0 P3
P13
P20 P6 P5 P4 P14
(5/10)V
(3/10)V
P19 P18 P17 P16 P15
(1/10)V
(1/10)H
(3/10)H
(5/10)H
IEC  284/04
NOTE La hauteur et la largeur de chaque rectangle sont respectivement égales à 20 % de la hauteur et de la
largeur de l'écran.
Figure 3 – Positions normales de mesure aux centres
de tous les rectangles p0-p24
Les valeurs de luminance, de distribution de la radiance et/ou trichromatiques peuvent être
mesurées à plusieurs emplacements spécifiés sur la surface du DEE. A cet effet, la vue
frontale de l’afficheur est divisée en 25 rectangles imaginaires identiques, conformément à la
Figure 3. Sauf spécification contraire, les mesures sont réalisées au centre de chaque
rectangle. On doit veiller à ce que les points de mesure sur l’afficheur ne se chevauchent pas.
Le positionnement du point de mesure aux emplacements ainsi prescrits dans les directions x
et y doivent être dans les limites de 7 % de X et de Y respectivement (où X et Y représentent la
dimension de la zone d’affichage
...
