IEC TR 60721-4-3:2001/AMD1:2003

RAPPORT CEI
TECHNIQUE
IEC
TR 60721-4-3
TECHNICAL
REPORT
AMENDEMENT 1
AMENDMENT 1
2003-05
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Amendement 1
Classification des conditions d’environnement –
Partie 4-3:
Guide pour la corrélation et la transformation
des classes de conditions d’environnement
de la CEI 60721-3 en essais d’environnement
de la CEI 60068 –
Utilisation à poste fixe, protégé contre
les intempéries
Amendment 1
Classification of environmental conditions –
Part 4-3:
Guidance for the correlation and transformation
of environmental condition classes of IEC 60721-3
to the environmental tests of IEC 60068 –
Stationary use at weatherprotected locations

CODE PRIX
X
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
For price, see current catalogue
Pour prix, voir catalogue en vigueur

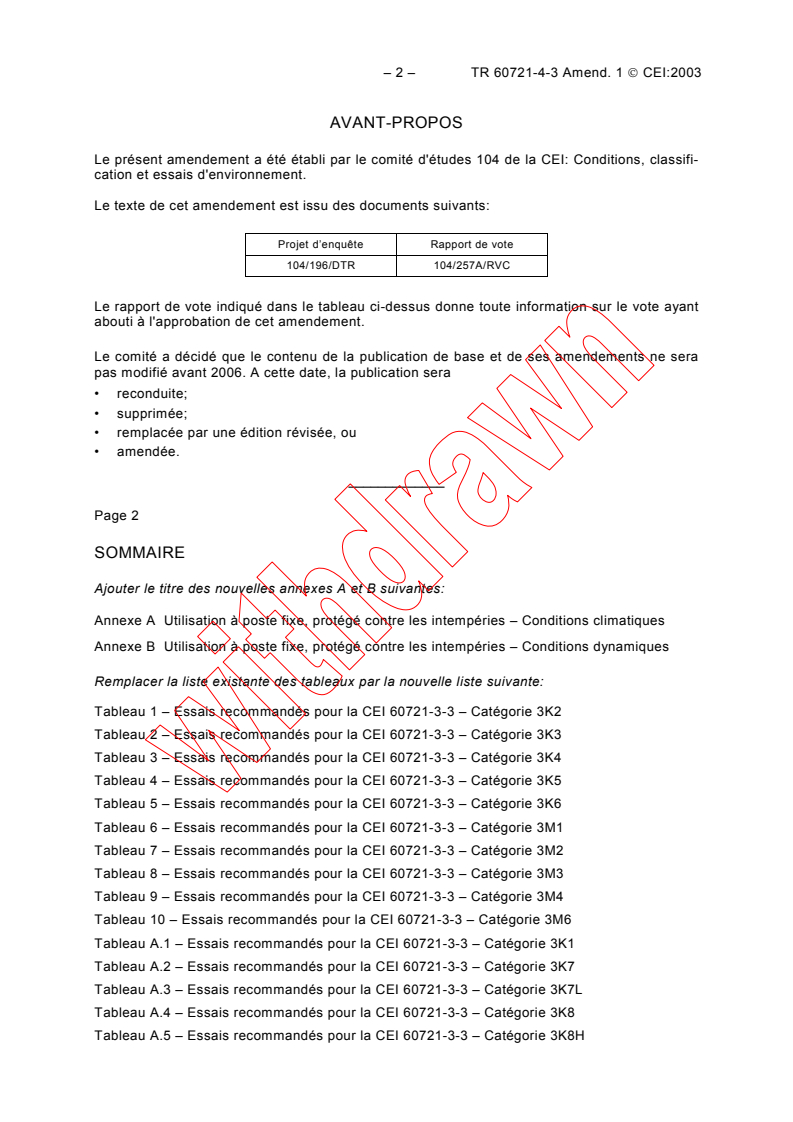

– 2 – TR 60721-4-3 Amend. 1  CEI:2003
AVANT-PROPOS
Le présent amendement a été établi par le comité d'études 104 de la CEI: Conditions, classifi-
cation et essais d'environnement.
Le texte de cet amendement est issu des documents suivants:
Projet d’enquête Rapport de vote
104/196/DTR 104/257A/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2006. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 2
SOMMAIRE
Ajouter le titre des nouvelles annexes A et B suivantes:
Annexe A Utilisation à poste fixe, protégé contre les intempéries – Conditions climatiques
Annexe B Utilisation à poste fixe, protégé contre les intempéries – Conditions dynamiques
Remplacer la liste existante des tableaux par la nouvelle liste suivante:
Tableau 1 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K2
Tableau 2 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K3
Tableau 3 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K4
Tableau 4 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K5
Tableau 5 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K6
Tableau 6 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3M1
Tableau 7 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3M2
Tableau 8 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3M3
Tableau 9 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3M4
Tableau 10 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3M6
Tableau A.1 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K1
Tableau A.2 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K7
Tableau A.3 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K7L
Tableau A.4 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K8
Tableau A.5 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K8H

TR 60721-4-3 Amend. 1  IEC:2003 – 3 –
FOREWORD
This amendment has been prepared by IEC technical committee 104: Environmental
conditions, classification and methods of test.
The text of this amendment is based on the following documents:
Enquiry draft Report on voting
104/196/DTR 104/257A/RVC
Full information on the voting for the approval of this amendment can be found in the
report on voting indicated in the above table.
The committee has decided that the contents of the base publication and its
amendments will remain unchanged until 2006. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
_____________
Page 3
CONTENTS
Add the title of the following new annexes:
Annex A Stationary use at weather-protected locations – Climatic conditions
Annex B Stationary use at weather-protected locations – Dynamic conditions
Replace the existing list of tables by the following new list:
Table 1 – Recommended tests for IEC 600721-3-3 – Class 3K2
Table 2 – Recommended tests for IEC 600721-3-3 – Class 3K3
Table 3 – Recommended tests for IEC 600721-3-3 – Class 3K4
Table 4 – Recommended tests for IEC 600721-3-3 – Class 3K5
Table 5 – Recommended tests for IEC 600721-3-3 – Class 3K6
Table 6 – Recommended tests for IEC 600721-3-3 – Class 3M1
Table 7 – Recommended tests for IEC 600721-3-3 – Class 3M2
Table 8 – Recommended tests for IEC 600721-3-3 – Class 3M3
Table 9 – Recommended tests for IEC 600721-3-3 – Class 3M4
Table 10 – Recommended tests for IEC 600721-3-3 – Class 3M6
Table A.1 – Recommended tests for IEC 60721-3-3 – Class 3K1
Table A.2 – Recommended tests for IEC 60721-3-3 – Class 3K7
Table A.3 – Recommended tests for IEC 60721-3-3 – Class 3K7L
Table A.4 – Recommended tests for IEC 60721-3-3 – Class 3K8
Table A.5 – Recommended tests for IEC 60721-3-3 – Class 3K8H

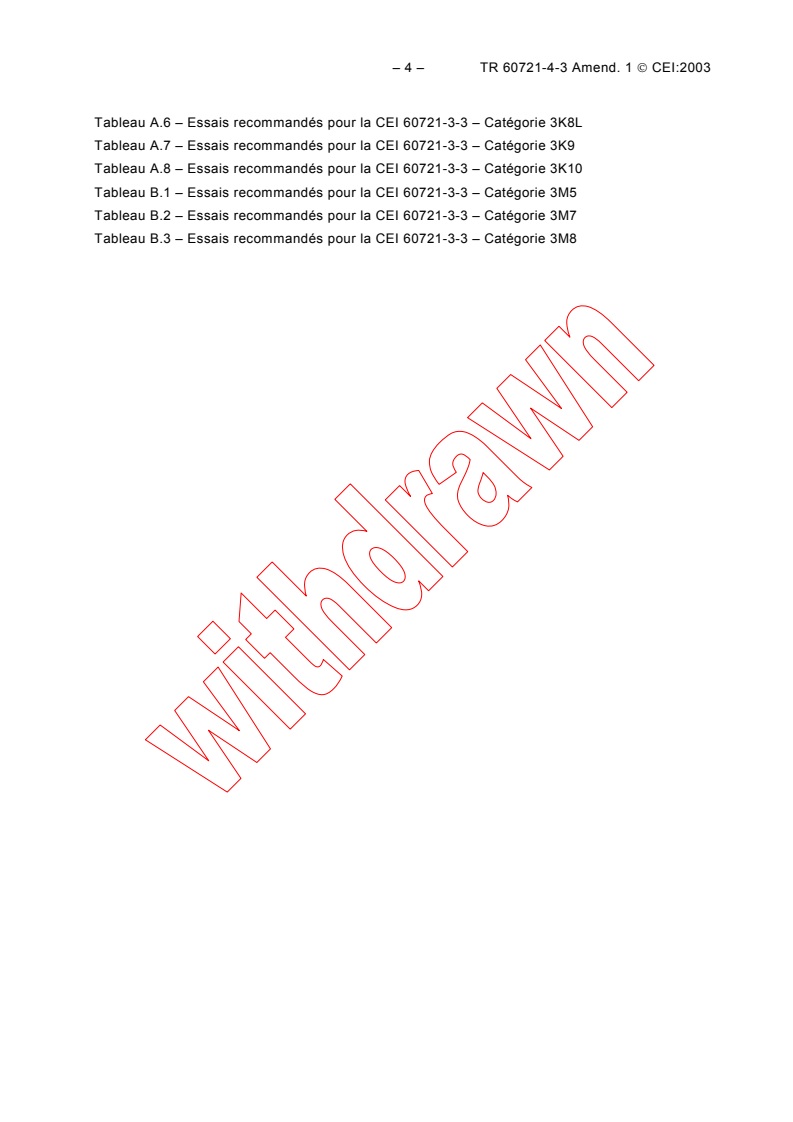

– 4 – TR 60721-4-3 Amend. 1  CEI:2003
Tableau A.6 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K8L
Tableau A.7 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K9
Tableau A.8 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K10
Tableau B.1 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3M5
Tableau B.2 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3M7
Tableau B.3 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3M8

TR 60721-4-3 Amend. 1  IEC:2003 – 5 –
Table A.6 – Recommended tests for IEC 60721-3-3 – Class 3K8L
Table A.7 – Recommended tests for IEC 60721-3-3 – Class 3K9
Table A.8 – Recommended tests for IEC 60721-3-3 – Class 3K10
Table B.1 – Recommended tests for IEC 60721-3-3 – Class 3M5
Table B.2 – Recommended tests for IEC 60721-3-3 – Class 3M7
Table B.3 – Recommended tests for IEC 60721-3-3 – Class 3M8

– 6 – TR 60721-4-3 Amend. 1  CEI:2003
Cette page est volontairement laissée vierge.

TR 60721-4-3 Amend. 1  IEC:2003 – 7 –
This page is intentionally blank.

– 8 – TR 60721-4-3 Amend. 1  CEI:2003
Page 44
Ajouter, après le Tableau 10, les nouvelles Annexes A et B suivantes:

TR 60721-4-3 Amend. 1  IEC:2003 – 9 –
Page 45
Add, after Table 10, the following new Annex A and Annex B:

– 10 –        TR 60721-4-3 Amend. 1  CEI:2003
Annexe A
Utilisation à poste fixe, protégé contre les intempéries: Conditions climatiques
Tableau A.1 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K1
(emplacements fermés complètement sous air conditionné)
CEI 60721-3-3 – Conditions climatiques CEI 60068-2 – Essais climatiques
Agent d'environnement Catégorie Essai de la CEI 60068-2 le plus approchant Essai recommandé Note
3K1 Méthode Sévérité Méthode Sévérité no.
d'essai d'essai
x) 60068-2-2 Aucune 1)
Chaleur sèche
Bb/Bd: chaleur
sèche
y) 60068-2-1 Aucune
Température
Humidité
Froid Ab/Ad: froid
°C 10 absolue
g/m
z) 60068-2-56 Aucune
4 Cb: chaleur
humide
-10
0 20 40 60 80 100
Humidité relative  % HR
Figure A.1 – Catégorie 3K1– Climatogramme
a) Basse température de l'air +20 °C Selon l'essai recommandé Voir ci-dessus
b) Haute température de l'air +25 °C Selon l'essai recommandé Voir ci-dessus
c) Faible humidité relative 20 % Selon l'essai recommandé Voir ci-dessus
d) Forte humidité relative 75 % Selon l'essai recommandé Voir ci-dessus
e) Faible humidité absolue 4 g/m Selon l'essai recommandé Voir ci-dessus
f) Forte humidité absolue 15 g/m Selon l'essai recommandé Voir ci-dessus
g) Vitesse de variation de 0,1 °C/min Condition ambiante Essai normalement non requis - voir note 1) 1)
la température
h) Basse pression atmosphérique 70 kPa 60068-2-13: M 70 kPa, 30 min Essai normalement non requis - voir note 2) 2)
i) Pression atmosphérique élevée 106 kPa Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 1) 1)
j) Rayonnement solaire 500 W/m² 60068-2-5: Sa 1 120 W/m², 72 h, 40 °C Essai normalement non requis - voir note 3) 3)
Procédure C
k) Rayonnement de chaleur Non Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 1) 1)
l) Mouvement de l'air environnant 0,5 m/s Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 1) 1)
ou choix de l'utilisateur entre 3Z4, 3Z5 ou 3Z6
a
m) Condensation
Non
n) Précipitation entraînée par le vent : Non
(pluie, neige, grêle, etc.)
o) Eau d'autre origine que la pluie Non
p) Formation de glace Non
a
‘Non’ dans la colonne catégorie signifie qu'il n'y a pas de condition spécifiée dans la CEI 60721-3-3.

TR 60721-4-3 Amend. 1  CEI:2003        – 11 –
Notes explicatives pour le Tableau A.1 – Catégorie 3K1
1) A l'exception de la basse pression atmosphérique de l'air et du rayonnement 3) La méthode d’essai C de la CEI 60068-2-5 destinée à simuler les effets du
solaire, les conditions climatiques de cette catégorie sont toutes comprises rayonnement solaire au niveau du sol est choisie car elle produit un rayon-
dans les conditions atmosphériques standard telles que décrites dans la nement continu permettant l’évaluation des effets de la photodégradation.
CEI 60068-1, par conséquent, il n'est pas recommandé d'essai. Même si la sévérité de cette catégorie est de 500 W/m , la seule condition
d’essai comprise dans la CEI 60068-2-5: Sa est une valeur de 1 120 W/m
2) Pour les matériels hermétiquement fermés ou pour les matériels contenant
pour le rayonnement solaire.
ou traitant des liquides, l’essai M de la CEI 60068-2-13 est recommandé.
Pour des applications normales dans lesquelles l’effet de la pression Les essais d’exposition solaire ne sont pas considérés comme satisfaisants
atmosphérique est évalué au niveau du composant, il n'est pas recommandé car il est difficile de reproduire le rayonnement réel constaté dans la pratique.
d'essai. Les effets thermiques du rayonnement solaire pour cette intensité sont
estimés être de l'ordre de 5 °C. Si cette valeur est ajoutée à la température
élevée de l'air, la somme atteindra une valeur comprise dans les conditions
atmosphériques standard telles que décrites dans la CEI 60068-1, par
conséquent, il n'est pas recommandé d'essai.

– 12 –        TR 69721-4-3 Amendl 1  IEC:2003
Annex A
Stationary use at weather-protected locations – Climatic conditions
Table A.1 – Recommended tests for IEC 60721-3-3 – Class 3K1
(fully air-conditioned enclosed locations)
IEC 60721-3-3 – Climatic conditions IEC 60068-2 – Climatic tests
Class Nearest IEC 60068-2 Recommended test Note
Environmental parameter
3K1 Test method Severity Test method Severity no.
x) 60068-2-2 None 1)
Dry heat
Bb/Bd: dry heat
y) 60068-2-1 None
Ab/Ad: cold
Temperature
Absolute
Cold
10 humidity
°C
z) 60068-2-56 None
g/m
Cb: damp heat
-10
0 20 40 60 80 100
Relative humidity  % RH
Figure A.1 – Class 3K1 – Climatogram
a) Low air temperature +20 °C As recommended test See above
b) High air temperature +25 °C As recommended test See above
c) Low relative humidity 20 % As recommended test See above
d) High relative humidity 75 % As recommended test See above
e) Low absolute humidity 4 g/m As recommended test See above
f) High absolute humidity 15 g/m As recommended test See above
g) Rate of change of temperature 0,1 °C/min Ambient condition Test normally not required - see note 1) 1)
h) Low air pressure 70 kPa 60068-2-13: M 70 kPa, 30 min Test normally not required - see note 2) 2)
i) High air pressure 106 kPa No IEC 60068-2 test Test normally not required - see note 1) 1)
j) Solar radiation 500 W/m² 60068-2-5: Sa 1 120 W/m², 72 h, 40 °C Test normally not required -see note 3) 3)
Procedure C
k) Heat radiation No No IEC 60068-2 test Test normally not required - see note 1) 1)
l) Movement of surrounding air No IEC 60068-2 test Test normally not required - see note 1) 1)
0,5 m/s or user selection from 3Z4, 3Z5 or 3Z6
a
m) Condensation No
n) Wind-driven precipitation (rain, No
snow, hail, etc.)
o) Water from sources other than rain No
p) Formation of ice No
a
‘No’ in the class column means that no IEC 60721-3-3 condition is specified.

TR 60721-4-3 Amend. 1  IEC:2003        – 13 –
Explanatory notes for Table A.1 – Class 3K1
1) With the exception of the low air pressure and solar radiation the climatic 3) The IEC 60068-2-5 procedure C test for simulating the effects of solar
conditions in this class are all within the standard atmospheric conditions radiation at ground level is chosen since it produces continuous irradiation
as described in IEC 60068-1, therefore no test is recommended. thus allowing assessment of photodegradation effects. Although the
severity of this class is 500 W/m², the only test condition contained in
2) For sealed equipment or for equipment containing/processing liquids, test
IEC 60068-2-5:Sa is for a solar radiation value of 1 120 W/m².
M of IEC 60068-2-13 is recommended. For normal applications where the
effect of air pressure is evaluated at the component level, no test is
Solar tests are not considered satisfactory, since it is difficult to replicate
recommended.
the actual radiation experienced in practice. The heating effect of solar
radiation at this intensity is estimated to be in the order of 5 °C. If this is
added to the high air temperature it will still produce a value within the
standard atmospheric conditions as described in IEC 60068-1, therefore
no test is recommended.
– 14 –        TR 60721-4-3 Amend. 1  CEI:2003
Tableau A.2 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K7
(pas de contrôle de température ni d'humidité)
CEI 60721-3-3 – Conditions climatiques CEI 60068-2 – Essais climatiques
Catégo- Essai de la CEI 60068-2
Essai recommandé
Agent d'environnement rie le plus approchant Note
3K7 Méthode Sévérité Méthode Sévérité no.
d'essai d'essai
Chaleur sèche x) 60068-2-2 +70 °C, 16 h 1), 2)
Bb/Bd: chaleur
sèche
50 Chaleur humide
y) 60068-2-1 −40 °C, 16 h 1), 2)
Ab/Ad: froid
Température 20
Humidité z) 60068-2-56 +40 °C, 93 % RH, 96 h 1), 3)
°C 10
absolue
0 Cb: chaleur
g/m
-10
humide
-20
-30
-40
0,1
Froid
0 20 40 60 80 100
Humidité relative  % HR
Figure A.2 – Catégorie 3K7 – Climatogramme
a) Basse température de l'air −40 °C Selon l'essai recommandé Voir ci-dessus
b) Haute température de l'air +70 ºC Selon l'essai recommandé Voir ci-dessus
c) Faible humidité relative 10 % Selon l'essai recommandé Voir ci-dessus
d) Forte humidité relative 100 % Selon l'essai recommandé Voir ci-dessus
e) Faible humidité absolue 0,1 g/m Selon l'essai recommandé Voir ci-dessus
f) Forte humidité absolue 35 g/m Selon l'essai recommandé Voir ci-dessus
g) Vitesse de variation de la température 1,0 °C/ Selon l'essai recommandé 60068-2-14 Nb −40 °C jusqu'à température 4)
min ambiante; deux cycles
1°C/min  t = 3 h
h) Basse pression atmosphérique 70 kPa 60068-2-13: M 70 kPa, 30 min Essai normalement non requis - voir note 5) 5)
i) Pression atmosphérique élevée 106 kPa Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 6) 6)
j) Rayonnement solaire 1 120 W/m² 60068-2-5: Sa 1 120 W/m², 72 h, +40 °C Réaliser l'essai de chaleur sèche; évaluer les 7)
Procédure C matériaux pour les réactions photochimiques
k) Rayonnement de chaleur Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 8) 8)
Choix de l’utilisateurà partir de 3Z1, 3Z2 ou 3Z3
l) Mouvement de l'air environnant Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 9) 9)
5 m/s ou choix de l'utilisateur entre 3Z4, 3Z5 ou 3Z6
suite
TR 60721-4-3 Amend. 1  CEI:2003        – 15 –
Notes explicatives pour le Tableau A.2 – Catégorie 3K7
1) Pour essayer des matériels par rapport aux conditions du climatogramme, seuls 7) La procédure d’essai C de la CEI 60068-2-5 destinée à simuler les effets du
trois essais sont normalement utilisés : rayonnement solaire au niveau du sol est choisie car elle produit un rayonnement
continu permettant alors l’évaluation des effets de la photodégradation. La sévérité
− l’essai de chaleur sèche pour lequel l’humidité relative ne doit pas dépasser
de cette catégorie est de 1 120 W/m , ce qui correspond à la condition d'essai
50 % mais n’est pas particulièrement contrôlée ;
contenue dans la CEI 60068-2-5: Sa.
− l’essai au froid pour lequel l’humidité n’est pas contrôlée ;
Les essais d’exposition solaire ne sont pas considérés comme satisfaisants car il
− l’essai continu de chaleur humide pour lequel à la fois la température et
est difficile de reproduire le rayonnement réel constaté dans la pratique. Il est
l’humidité sont contrôlées.
recommandé que cette condition soit évaluée en réalisant l’essai de chaleur
Ces essais sont les essais x, y et z du climatogramme. Les autres conditions
sèche, et en évaluant les matériaux et les composants par rapport aux réactions
limites du climatogramme ne sont normalement pas testées car il n’y a pas
photochimiques. Pour plus d’informations, voir la CEI 60721-4-0.
d’essai adapté disponible dans la CEI 60068-2.
Les matériels peuvent être protégés contre les effets du rayonnement solaire, par
2) La température d’essai est équivalente à l’agent d’environnement de la CEI 60721-
exemple en adaptant des écrans thermiques efficaces, auquel cas l’essai à
3-3 pour cette catégorie. Le choix de la durée de 16 h est considéré comme
température élevée de chaleur sèche peut être omis ou réduit en sévérité selon
suffisant pour la plupart des matériels pour démontrer que leur conception entre
l’efficacité des précautions prises. Il serait de bonne pratique de modéliser de
correctement dans les tolérances pour fonctionner à cette température.
telles précautions pour donner confiance en l’aptitude du matériel à résister aux
effets du rayonnement solaire.
3) Ces sévérités sont les valeurs préférentielles les plus proches de la CEI 60068-2 et
les légères différences de température et d’humidité sont considérées comme
8) Il n'est pas recommandé d'essai. Il n’existe pas de valeur dans la CEI 60721-3-3
insignifiantes et comprises dans les tolérances normales de mesure. La durée de
pour le rayonnement calorifique et les effets sont normalement compris dans l’essai
96 h est considérée comme suffisante pour la plupart des matériels pour démontrer
de chaleur sèche. Pour les matériels installés à proximité de sources de forts
que la conception du matériel entre correctement dans les tolérances pour
rayonnements thermiques, des précautions particulières comme des écrans
supporter cette humidité. thermiques ou une isolation peuvent être nécessaires, ou un essai supplémentaire à
température élevée peut être requis, le degré d’augmentation étant fonction de la
4) L’essai de variation en température est normalement utilisé pour contrôler
sévérité de la source de chaleur.
l’encadrement de la conception et que la gamme de températures n’est pas
importante. Cependant pour cette catégorie, de la condensation peut se former,
9) Il n'est pas recommandé d'essai. Il n’existe pas d’essai adapté dans la CEI 60068-2
c’est pourquoi une gamme est proposée dont la limite est au-delà de 0 °C, pour et la condition est considérée comme peu contraignante pour la plupart des
permettre la formation d'une condensation sur un matériel à faible dissipation
matériels. Il convient de prendre des précautions, en particulier pour les matériels
d’énergie.
de grandes dimensions si l’on choisit une condition particulière (3Z4, 3Z5 ou 3Z6),
et l’utilisateur peut être tenu de développer sa propre méthodologie si la condition
5) Pour les matériels hermétiquement fermés ou pour les matériels contenant ou
est à évaluer.
traitant des liquides, l’essai M de la CEI 60068-2-13 est recommandé. Pour des
applications normales dans lesquelles l’effet de la pression atmosphérique est
évalué au niveau du composant, il n'est pas recommandé d'essai.
6) Il n’y a pas de méthode d’essai dans la CEI 60068-2 pour cette condition qui est
comprise dans la gamme standard des conditions atmosphériques telles qu’elles
sont définies dans la CEI 60068-1, et par conséquent, cette condition est
considérée comme peu contraignante pour la plupart des matériels. Il n'est pas
recommandé d'essai.
– 16 –        TR 69721-4-3 Amendl 1  IEC:2003
Table A.2 – Recommended tests for IEC 60721-3-3 – Class 3K7
(no temperature or humidity control)
IEC 60721-3-3 – Climatic conditions IEC 60068-2 – Climatic tests
Class Nearest IEC 60068-2 Recommended test Note
Environmental parameter
3K7 Test method Severity Test method Severity no.
x) 60068-2-2 +70 °C, 16 h 1), 2)
Dry heat
Bb/Bd: dry heat
60 y) 60068-2-1 −40 °C, 16 h 1), 2)
50 Damp heat
Ab/Ad: cold
30 z) 60068-2-56 +40 °C, 93 % RH, 96 h 1), 3)
Temperature
Cb: damp heat
Absolute
°C 10
humidity
g/m
-10
-20
-30
-40
0,1
Cold
0 20 40 60 80 100
Relative humidity  % RH
Figure A.2 – Class 3K7 – Climatogram
a) Low air temperature −40 °C As recommended test See above
b) High air temperature +70 °C As recommended test See above
c) Low relative humidity 10 % As recommended test See above
d) High relative humidity 100 % As recommended test See above
e) Low absolute humidity 0,1 g/m As recommended test See above
f) High absolute humidity 35 g/m As recommended test See above
g) Rate of change of temperature 1,0 °C/ As recommended test 60068-2-14 Nb −40 °C to ambient, 2 cycles
4)
min 1°C/min  t = 3 h
h) Low air pressure 70 kPa 60068-2-13: M 70 kPa, 30 min Test normally not required - see note 5) 5)
i) High air pressure 106 kPa No IEC 60068-2 test Test normally not required - see note 6) 6)
j) Solar radiation 1 120 W/m² 60068-2-5: Sa 1 120 W/m², 72 h, +40 °C Perform the dry heat test; evaluate materials 7)
Procedure C for photochemical reactions
k) Heat radiation No IEC 60068-2 test Test normally not required - see note 8) 8)
User selection from 3Z1, 3Z2 or 3Z3
l) Movement of surrounding air No IEC 60068-2 test Test normally not required - see note 9) 9)
5 m/s or user selection from 3Z4, 3Z5 or 3Z6
continued
TR 60721-4-3 Amend. 1  IEC:2003        – 17 –
Explanatory notes for Table A.2 – Class 3K7
1) For testing equipment against the conditions of the climatogram, only three tests are 7) The IEC 60068-2-5 procedure C test for simulating the effects of solar radiation at
normally used: ground level is chosen since it produces continuous irradiation thus allowing
assessment of photodegradation effects. The severity of this class is 1 120 W/m²,
− dry heat test, where the relative humidity shall not exceed 50 % but is not
which corresponds to the test condition, contained in IEC 60068-2-5: Sa.
specifically controlled.
Solar tests are not considered satisfactory, since it is difficult to replicate the
− cold test, where humidity is not controlled.
actual radiation experienced in practice. It is recommended that this condition
− damp heat test, steady state, where both temperature and humidity are
should be evaluated by performing the dry heat test and evaluating materials and
controlled.
components for photochemical reactions. For more information refer to
These are shown as tests x, y and z in the climatogram. The other boundary
IEC 60721-4-0.
conditions of the climatogram are not normally tested since there are no suitable
Equipment may be protected against the effect of solar radiation, for example, by
IEC 60068-2 tests available.
the fitting of efficient heat shields, in which case the elevated temperature for the
2) The test temperature is equivalent to the environmental parameter of IEC 60721-3-3
dry heat test can be omitted or reduced in severity depending on the
for this class. The choice of the duration of 16 h is considered to be sufficient for
effectiveness of the precautions. It should be normal practice to model such
most equipment to demonstrate that their design is adequately toleranced to function
precautions in order to give confidence in the ability of the equipment to resist the
at this temperature.
effect of solar radiation.
3) These severities are the nearest preferred values in IEC 60068-2 and the minor
8) No test is recommended. No value is available in IEC 60721-3-3 for heat radiation
changes in both temperature and humidity are considered to be insignificant and are
and the effect is normally included in the dry heat test. For equipment mounted near
within normal measurement tolerances. The duration of 96 h is considered to be
sources of high heat radiation, special precautions such as heat shields or insulation
sufficient for most equipment to demonstrate that their design is adequately
may be necessary or an additional elevated temperature test may be required, the
toleranced to function at this humidity.
degree of elevation being dependant on the severity of the heat source.
4) The change of temperature test is normally used to check design tolerancing and the
9) No test is recommended. No suitable IEC 60068-2 test exists and the condition is
range is not important. However, in this class condensation may occur, so a range is
considered benign for most equipment. Precautions should be taken, especially for
proposed which crosses the 0 °C boundary in order to allow condensation to occur for
large equipment if a special condition (3Z4, 3Z5 or 3Z6) is chosen and the user may
low heat-dissipating equipment.
have to develop their own methodology if the condition is to be evaluated.
5) For sealed equipment or for equipment containing/processing liquids, test M of
IEC 60068-2-13 is recommended. For normal applications where the effect of air
pressure is evaluated at the component level, no test is recommended.
6) There is no IEC 60068-2 test method for this condition, which is within the standard
range of atmospheric conditions as defined in IEC 60068-1 and is therefore
considered benign for most equipment. No test is recommended.

– 18 –        TR 60721-4-3 Amend. 1  CEI:2003
Tableau A.2 – Catégorie 3K7 (suite)
CEI 60721-3-3 – Conditions climatiques CEI 60068-2 – Essais climatiques
Essai de la CEI 60068-2 le plus approchant
Essai recommandé
Note
Catégorie
Agent d'environnement
3K7 Méthode Sévérité Méthode Sévérité no.
d'essai d'essai
m) Condensation Oui Selon l'essai recommandé 60068-2-30: Db +40 °C, 90 à 100 % HR 10)
variante 2 deux cycles
n) Précipitation entraînée par le vent : Oui Pas de valeur dans la CEI 60721-3-3 Essai normalement non requis - voir note 11) 11)
(pluie, neige, grêle, etc.)
o) Eau d'autre origine que la pluie Pas d’essai de la CEI 60068-2 60068-2-18: Voir note 12) 12)
Choix de l'utilisateur à partir de 3Z7, 3Z8, 3Z9 ou Ra, Rb
3Z10
p) Formation de glace Oui Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 13) 13)

TR 60721-4-3 Amend. 1  CEI:2003        – 19 –
Notes explicatives pour le Tableau A.2 – Catégorie 3K7 (suite)
10) La température d'essai est la valeur préférentielle la plus proche de la sévérité 12) Il n’existe pas de valeur dans la CEI 60721-3-3 autre que la description des quatre
caractéristique du climatogramme. La durée de deux cycles (48 h) est types de source (Tableau 2, 3Z7 à 3Z10):
considérée comme satisfaisante pour la plupart des matériels. Pour les
matériels fortement dissipateurs d’énergie, omettre cet essai car l’effet de
a) Chute de gouttes d’eau : Si le matériel est normalement protégé contre la
l’échauffement propre empêchera la condensation de se former et l’effet de pluie, mais qu’il peut être exposé aux gouttes d’eau issues de la
forte humidité est couvert par l’essai Cb (essai z). La variante 2 de l’essai Db condensation ou de fuites en provenance des surfaces supérieures, la CEI
est choisie car elle teste de manière adéquate la condition et car elle est plus
60068-2-18: Ra 2 est la méthode préférentielle (Dispositif générateur de
simple à réaliser que la variante 1.
gouttes d’eau, avec une hauteur de chute des gouttes de 2 m, un angle
d’inclinaison de 0°, et une durée de 1h).
11) Il n’y a pas de valeur disponible dans la CEI 60721-3-3 pour les précipitations
entraînées par le vent et par conséquent, il n'est pas recommandé d'essai.
b) Projections d’eau : Si le matériel peut être exposé à des projections d’eau
Pour les matériels installés à des endroits protégés des intempéries mais à
provenant des systèmes d’extincteurs d’incendie ou de roues, les méthodes
proximité des ouvertures des bâtiments, des précautions particulières peuvent
préférentielles sont les méthodes Rb 2.1 et Rb 2.2 de la CEI 60068-2-18
être nécessaires ou des essais d’eau supplémentaires peuvent être requis
(Essais Rb 2.1 - Tube oscillant ou Rb - 2.2 - Appareil d’arrosage portatif - 1
(CEI 60068-2-18).
min/m , 30 min max.).
c) Ruissellement d’eau : Si le matériel peut être exposé à des chasses d’eau
ou à des évacuations d’eau, en grande quantité, la méthode CEI 60068-2-18:
Rb 3 est la méthode préférentielle (Arrosage à la lance).
d) Jets d’eau : Si des jets d’eau peuvent se produire sur le matériel, choisir la
CEI 60068-2-18: Essais Ra ou Rb pour démontrer que le matériel est conçu
pour fonctionner dans ces conditions.
13) Il n’existe pas d’essai adapté dans la CEI 60068-2 autre que l’essai de froid (essai
y), cependant il convient de prendre des précautions particulières si le matériel est
composé de parties mobiles.
– 20 –        TR 69721-4-3 Amendl 1  IEC:2003
Table A.2 – Class 3K7
IEC 60721-3-3 – Climatic conditions IEC 60068-2 – Climatic tests
Class Nearest IEC 60068-2 Recommended test Note
Environmental parameter
3K7 Test method Severity Test method Severity no.
m) Condensation Yes As recommended test 60068-2-30: Db +40 °C, 90-100 % RH 10)
variant 2 2 cycles
n) Wind-driven precipitation (rain, snow, Yes No IEC 60721-3-3 value Test normally not required - see note 11) 11)
hail, etc.)
o) Water from sources other than rain No IEC 60068-2 test 60068-2-18: See note 12) 12)
User selection from 3Z7, 3Z8, 3Z9 or 3Z10 Ra, Rb
p) Formation of ice Yes No IEC 60068-2 test Test normally not required - see note 13) 13)

TR 60721-4-3 Amend. 1  IEC:2003        – 21 –
Explanatory notes for Table A.2 – Class 3K7
10) The test temperature is the nearest preferred value to the characteristic 12) No value is available in IEC 60721-3-3 other than the description of the four types of
severity of the climatogram. The duration of two cycles (48 h) is considered source (TABLE 2, 3Z7 to 3Z10):
adequate for most equipment. For equipment with continuous high heat
dissipation, omit this test since the self-heating effect will prevent condensation
a) Dripping water: if the equipment is normally protected from rain, but likely to be
from occurring and the effect of high humidity is covered by test Cb (test z).
exposed to falling drops from condensation or leakage from upper surfaces,
Variant 2 of test Db is chosen since it adequately tests the condition and is
IEC 60068-2-18: Ra 2 - drip box with a 2 m drop height, a tilt angle of 0 °, and a
simpler to perform than variant 1.
1 h duration - is the preferred method.
11) No value is available in IEC 60721-3-3 for the wind-driven precipitations and
b) Spraying water: if the equipment is likely to be exposed to water from sprinkler
therefore no test is recommended. For equipment installed at weather-
systems or spray from wheels, IEC 60068-2-18 tests Rb 2.1 - oscillating tube or
protected locations but near a building's openings, special precautions may be
Rb - 2.2 – hand-held shower, 1 min/m², 30 min max. - are the preferred methods.
necessary or an additional water test (IEC 60068-2-18) may be required.
c) Splashing water: if the equipment is likely to be exposed to flushing or sluicing
water, IEC 60068-2-18: Rb 3 – hosing - is the preferred method.
d) Water jets: if jets of water are likely to strike the equipment, choose from either
IEC 60068-2-18: Ra or Rb test to demonstrate that the equipment is designed to
function under these conditions.
13) No suitable test exists in IEC 60068-2 other than the cold test (test y); however, special
precautions should be taken if the equipment contains moving parts.

– 22 –        TR 60721-4-3 Amend. 1  CEI:2003
Tableau A.3 – Essais recommandés pour la CEI 60721-3-3 – Catégorie 3K7L
(pas de contrôle de température ni d'humidité)
CEI 60721-3-3 – Conditions climatiques CEI 60068-2 – Essais climatiques
Catégorie Essai de la CEI 60068-2 le plus approchant Essai recommandé Note
Agent d'environnement
3K7L Méthode Sévérité Méthode Sévérité no.
d'essai d'essai
x) 60068-2-2 +40 °C, 16 h 1), 2)
Bb/Bd: chaleur
sèche
Chaleur sèche
50 Chaleur humide
y) 60068-2-1 −40 °C, 16 h 1), 2)
Ab/Ad: froid
Température 20
z) 60068-2-56 +40 °C, 93 % HR, 96 h 1), 3)
Humidité
°C 10
Cb: chaleur
absolue
3 humide
g/m
-10
-20
-30
-40
0,1
Froid
0 20 40 60 80 100
Humidité relative  % RH
Figure A.3 – Catégorie 3K7L – Climatogramme
a) Basse température de l'air −40 °C Selon l'essai recommandé Voir ci-dessus
b) Haute température de l'air +40 ºC Selon l'essai recommandé Voir ci-dessus
c) Faible humidité relative 10 % Selon l'essai recommandé Voir ci-dessus
d) Forte humidité relative 100 % Selon l'essai recommandé Voir ci-dessus
e) Faible humidité absolue 0,1 g/m Selon l'essai recommandé Voir ci-dessus
f) Forte humidité absolue 35 g/m Selon l'essai recommandé Voir ci-dessus
g) Vitesse de variation de la température 1,0 °C/ Selon l'essai recommandé 60068-2-14 Nb −40 °C jusqu'à température 4)
min ambiante; deux cycles
1 °C/min  t = 3 h
h) Basse pression atmosphérique 70 kPa 60068-2-13: M 70 kPa, 30 min Essai normalement non requis - voir note 5) 5)
i) Pression atmosphérique élevée 106 kPa Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 6) 6)
j) Rayonnement solaire Non
k) Rayonnement de chaleur Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 7) 7)
Choix de l'utilisateur entre 3Z1, 3Z2 ou 3Z3
l) Mouvement de l'air environnant Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 8) 8)
5 m/s ou choix de l'utilisateur entre 3Z4, 3Z5 ou 3Z6
suite
TR 60721-4-3 Amend. 1  CEI:2003        – 23–
Notes explicatives pour le Tableau A.3 – Catégorie 3K7L
Pour les matériels hermétiquement fermés ou pour les matériels contenant ou
1) Pour essayer des matériels par rapport aux conditions du climatogramme, seuls
traitant des liquides, l’essai M de la CEI 60068-2-13 est recommandé. Pour des
trois essais sont normalement utilisés :
applications normales dans lesquelles l’effet de la pression atmosphérique est
évalué au niveau du composant, il n'est pas recommandé d'essai.
− l’essai de chaleur sèche pour lequel l’humidité relative ne doit pas dépasser
6) Il n’y a pas de méthode d’essai dans la CEI 60068-2 pour cette condition qui est
50 % mais n’est pas particulièrement contrôlée ;
comprise dans la gamme standard des conditions atmosphériques telles qu’elles
− l’essai au froid pour lequel l’humidité n’est pas contrôlée ;
sont définies dans la CEI 60068-1, et par conséquent, cette condition est
− l’essai continu de chaleur humide pour lequel à la fois la température et
considérée comme peu contraignante pour la plupart des matériels. Il n'est pas
l’humidité sont contrôlées.
recommandé d'essai.
Ces essais sont les essais x, y et z du climatogramme. Les autres conditions
7) Il n'est pas recommandé d'essai. Il n’existe pas de valeur dans la CEI 60721-3-3
limites du climatogramme ne sont normalement pas testées car il n’y a pas
pour le rayonnement calorifique et les effets sont normalement compris dans l’essai
d’essai adapté disponible dans la CEI 60068-2.
de chaleur sèche. Pour les matériels installés à proximité de sources de forts
2) La température d’essai est équivalente à l’agent d’environnement de la CEI 60721-
rayonnements thermiques, des précautions particulières comme des écrans
3-3 pour cette catégorie. Le choix de la durée de 16 h est considéré comme
thermiques ou une isolation peuvent être nécessaires, ou un essai supplémentaire à
suffisant pour la plupart des matériels pour démontrer que leur conception entre
température élevée peut être requis, le degré d’augmentation étant fonction de la
correctement dans les tolérances pour fonctionner à cette température.
sévérité de la source de chaleur.
3) Ces sévérités sont les valeurs préférentielles les plus proches de la CEI 60068-2 et
8) Il n'est pas recommandé d'essai. Il n’existe pas d’essai adapté dans la CEI 60068-2
les légères différences de température et d’humidité sont considérées comme
et la condition est considérée comme peu contraignante pour la plupart des
insignifiantes et comprises dans les tolérances normales de mesure. La durée de
matériels. Il convient de prendre des précautions, en particulier pour les matériels
96 h est considérée comme suffisante pour la plupart des matériels pour démontrer
de grandes dimensions si l’on choisit une condition particulière (3Z4, 3Z5 ou 3Z6),
que la conception du matériel entre correctement dans les tolérances pour
et l’utilisateur peut être tenu de développer sa propre méthodologie si la condition
supporter cette humidité.
est à évaluer.
4) L’essai de variation en température est normalement utilisé pour contrôler
.
l’encadrement de la conception et que la gamme de températures n’est pas
importante. Cependant pour cette catégorie, de la condensation peut se former,
c’est pourquoi une gamme est proposée dont la limite est au-delà de 0 °C, pour
permettre la formation d'une condensation sur un matériel à faible dissipation
d’énergie.
5)
– 24 –        TR 69721-4-3 Amendl 1  IEC:2003
Table A.3 – Recommended tests for IEC 60721-3-3 – Class 3K7L
(no temperature or humidity control)
IEC 60721-3-3 – Climatic conditions IEC 60068-2 – Climatic tests
Class Nearest IEC 60068-2 Recommended test Note
Environmental parameter
3K7L Test method Severity Test method Severity no.
x) 60068-2-2 +40 °C, 16 h 1), 2)
Bb/Bd: dry heat
y) 60068-2-1 −40 °C, 16 h 1), 2)
Dry heat
50 Damp heat
Ab/Ad: cold
z) 60068-2-56 +40 °C, 93 % RH, 96 h 1), 3)
Temperature
Cb: damp heat
Absolute
°C 10
humidity
g/m
-10
-20
-30
-40
0,1
Cold
0 20 40 60 80 100
Relative humidity  % RH
Figure A.3 – Class 3K7L – Climatogram
a) Low air temperature −40 °C As recommended test See above
b) High air temperature +40 °C As recommended test See above
c) Low relative humidity 10 % As recommended test See above
d) High relative humidity 100 % As recommended test See above
e) Low absolute humidity 0,1 g/m As recommended test See above
f) High absolute humidity 35 g/m As recommended test See above
g) Rate of change of temperature 1,0 °C/ As recommended test 60068-2-14 Nb −40 °C to ambient, 2 cycles 4)
min 1 °C/min  t = 3 h
h) Low air pressure 70 kPa 60068-2-13: M 70 kPa, 30 min Test normally not required - see note 5) 5)
i) High air pressure 106 kPa No IEC 60068-2 test Test normally not required - see note 6) 6)
j) Solar radiation No
k) Heat radiation No IEC 60068-2 test Test normally not required - see note 7) 7)
User selection from 3Z1, 3Z2 or 3Z3
l) Movement of surrounding air No IEC 60068-2 test Test normally not required - see note 8) 8)
5 m/s or user selection from 3Z4, 3Z5 or 3Z6
m) Condensation Yes As recommended test 60068-2-30: Db +40 °C, 90-100 % RH 9)
variant 2 2 cycles
continued
TR 60721-4-3 Amend. 1  IEC:2003        – 25 –
Explanatory notes for Table A.3 – Class 3K7L
1) For testing equipment against the conditions of the climatogram, only three tests are 7) No test is recommended. No value is available in IEC 60721-3-3 for heat radiation
normally used: and the effect is normally included in the dry heat test. For equipment mounted near
sources of high heat radiation, special precautions such as heat shields or insulation
− dry heat test, where the relative humidity shall not exceed 50 % but is not
may be necessary or an additional elevated temperature test may be required, the
specifically controlled.
degree of elevation being dependant on the severity of the heat source.
− cold test, where humidity is not controlled.
8) No test is recommended. No suitable IEC 60068-2 test exists and the condition is
− damp heat test, steady state, where both temperature and humidity are
considered benign for most equipment. Precautions should be taken, especially for
controlled.
large equipment if a special condition (3Z4, 3Z5 or 3Z6) is chosen and the user may
These are shown as tests x, y and z in the climatogram. The other boundary
have to develop their own methodology if the condition is to be evaluated.
conditions of the climatogram are not normally tested since there are no suitable
9) The test temperature is the nearest preferred value to the characteristic severity of
IEC 60068-2 tests available.
the climatogram. The duration of two cycles (48 h) is considered adequate for most
2) The test temperature is equivalent to the environmental parameter of IEC 60721-3-3
equipment. For equipment with continuous high heat dissipation, omit this test since
for this class. The choice of the duration of 16 h is considered to be sufficient for
the self-heating effect will prevent condensation from occurring and the effect of high
most equipment to demonstrate that their design is adequately toleranced to function
humidity is covered by test Cb (test z). Variant 2 of test Db is chosen since it
at this temperature.
adequately tests the condition and is simpler to perform than variant 1.
3) These severities are the nearest preferred values in IEC 60068-2 and the minor
.
changes in both temperature and humidity are considered to be insignificant and are
within normal measurement tolerances. The duration of 96 h is considered to be
sufficient for most equipment to demonstrate that their design is adequately
toleranced to function at this humidity.
4) The change of temperature test is normally used to check design tolerancing and the
range is not important. However in this class condensation may occur so a range is
proposed which crosses the 0 °C boundary in order to allow condensation to occur for
low heat-dissipating equipment.
5) For sealed equipment or for equipment containing/processing liquids, test M of
IEC 60068-2-13 is recommended. For normal applications where the effect of air
pressure is evaluated at the component level, no test is recommended.
6) There is no IEC 60068-2 test method for this condition, which is within the standard
range of atmospheric conditions as defined in IEC 60068-1 and is therefore
considered benign for most equipment. No test is recommended.

– 26 –        TR 60721-4-3 Amend. 1  CEI:2003
Tableau A.3 – Catégorie 3K7L (suite)
CEI 60721-3-3 – Conditions climatiques CEI 60068-2 – Essais climatiques
Catégorie Essai de la CEI 60068-2 le plus approchant Essai recommandé Note
Agent d'environnement
3K7L Méthode no.
Sévérité Méthode d'essai Sévérité
d'essai
m) Condensation Oui Selon l'essai recommandé 60068-2-30: Db +40 °C, 90 à 100 % HR 9)
variante 2 2 cycles
n) Précipitation entraînée par le vent : Oui Pas de valeur dans la CEI 60721-3-3 Essai normalement non requis - voir note 10) 10)
(pluie, neige, grêle, etc.)
o) Eau d'autre origine que la pluie Pas d’essai de la CEI 60068-2 60068-2-18: Voir note 11) 11)
Choix de l'utilisateur à partir de 3Z7, 3Z8, 3Z9 ou Ra, Rb
3Z10
p) Formation de glace Oui Pas d’essai de la CEI 60068-2 Essai normalement non requis - voir note 12) 12)

TR 60721-4-3 Amend. 1  CEI:2003        – 27 –
Notes explicatives pour le Tableau A.3 – Catégorie 3K7L
(suite)
9) La température d'essai est la valeur préférentielle la plus proche de la sévérité 11) Il n’existe pas de valeur dans la CEI 60721-3-3 autre que la description des quatre
caractéristique du climatogramme. La durée de deux cycles (48 h) est
types de source (Tableau 2, 3Z7 à 3Z10):
considérée comme sat
...
