– 2 – 62053-21  CEI:2003
SOMMAIRE
AVANT-PROPOS . 6

INTRODUCTION .8

1 Domaine d'application.10

2 Références normatives .10

3 Termes et définitions .12

4 Valeurs électriques normales.12

5 Prescriptions mécaniques .12

6 Conditions climatiques .12
7 Prescriptions électriques.12
7.1 Consommation.12
7.2 Influence des surintensités de courte durée.14
7.3 Influence de l'échauffement propre .16
7.4 Essai à la tension alternative .16
8 Prescriptions métrologiques.18
8.1 Limites des erreurs dues à la variation du courant .18
8.2 Limites des erreurs dues aux grandeurs d’influence.20
8.3 Essai de condition de démarrage et marche à vide .26
8.4 Constante du compteur.28
8.5 Condition d’essai de précision .28
8.6 Interprétation des résultats de mesure.30
Annexe A (normative) Schéma du circuit pour l’essai avec la composante continue,
harmoniques pairs, harmoniques impairs et sous-harmoniques .32
Annexe B (normative) Electroaimant pour l'essai d'influence au champ magnétique
d'origine extérieure .44
Figure A.1 – Schéma du circuit d'essai pour redressement demi-période .32
Figure A.2 – Forme d'onde redressée en demi-onde .34
Figure A.3 – Distribution informative d'harmonique en demi-onde (la décomposition de
Fourier n’est pas complète).36
Figure A.4 – Schéma du circuit d'essai (informatif).38

Figure A.5 – Forme d'onde en onde coupée .40
Figure A.6 – Distribution informative d'harmonique de l'onde en onde coupée (la
décomposition de Fourier n’est pas complète).40
Figure A.7 – Définition du train d'ondes.42
Figure A.8 – Distribution informative d'harmonique (la décomposition de Fourier n’est
pas complète) .42
Figure B.1 – Electroaimant pour l’essai d’influence au champ magnétique d’origine
extérieure.44
Tableau 1 – Puissance absorbée dans le circuit de tension pour les compteurs
monophasés et polyphasés y compris l'alimentation.12
Tableau 2 – Puissance absorbée dans le circuit de courant .14
Tableau 3 – Variations dues aux surintensités de courte durée .14
Tableau 4 – Variations dues à l'échauffement propre .16

– 4 – 62053-21  CEI:2003
Tableau 5 – Essais à la tension alternative .18

Tableau 6 – Limites des erreurs en pourcentage (compteurs monophasés et compteurs

polyphasés avec charges équilibrées).18

Tableau 7 – Limites des erreurs en pourcentage (compteurs polyphasés sous tensions

polyphasées équilibrées avec une seule charge monophasée).20

Tableau 8 – Grandeurs d'influence.20

Tableau 9 – Courant de démarrage .26

Tableau 10 – Equilibre des tensions et courants .28

Tableau 11 – Conditions de référence.28

Tableau 12 – Interprétation des résultats de mesure .30

– 6 – 62053-21  CEI:2003
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
ÉQUIPEMENT DE COMPTAGE DE L'ÉLECTRICITÉ (CA) –

PRESCRIPTIONS PARTICULIÈRES –
Partie 21: Compteurs statiques d'énergie active (classes 1 et 2)

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
Internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d'études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréées comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes Internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la recommandation de la CEI et la norme nationale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n'a fixé aucune procédure concernant le marquage comme indication d'approbation et sa responsabilité
n'est pas engagée quand un matériel est déclaré conforme à l'une de ses normes.
6) L'attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l'objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 62053-21 a été établie par le comité d'études 13 de la CEI:
Equipements de mesure de l'énergie électrique et de commande des charges.
Cette norme ainsi que la CEI 62052-11 annulent et remplacent la deuxième édition de la
CEI 61036 (2000), dont elles constituent une révision technique.
Le texte de cette norme est issu des documents suivants:

FDIS Rapport de vote
13/1282/FDIS 13/1289/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2012.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 8 – 62053-21  CEI:2003
INTRODUCTION
La présente partie de la CEI 62053 doit être utilisée avec les parties appropriées suivantes de

la série des normes CEI 62052, CEI 62053 et CEI 62059, Equipement de comptage de

l'électricité:
62052-11:2002, Equipement de comptage de l’électricité (c.a.) – Prescriptions générales,

essais et conditions d’essai – Partie 11: Equipement de comptage

62053-11:2003, Equipement de comptage de l'électricité (c.a.) – Prescriptions particulières

–Partie 11: Compteurs électromécaniques d'énergie active (classes 0,5, 1

et 2)
Remplace les prescriptions particulières de la CEI 60521 éd. 2, 1988
62053-22:2003, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 22: Compteurs statiques d'énergie active (classes 0,2S et 0,5S)
Remplace les prescriptions particulières de la CEI 60687 éd. 2, 1992
62053-23:2003, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 23: Compteurs statiques d'énergie réactive (classes 2 et 3)
Remplace les prescriptions particulières de la CEI 61268 éd. 1, 1995
62053-31:1998, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 31: Dispositifs de sortie d'impulsions pour compteurs électro-
mécaniques et électroniques (seulement deux fils)
62053-61:1998, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 61: Puissance absorbée et prescriptions de tension
62059-11:2002, Equipements de comptage de l'électricité – Sûreté de fonctionnement –
Partie 11: Concepts généraux
62059-21:2002, Equipements de comptage de l’électricité – Sûreté de fonctionnement –
Partie 21: Collecte des données de sûreté de fonctionnement des
compteurs à partir du terrain
Cette partie est une norme concernant les essais de type de compteurs d'électricité. Elle
couvre les prescriptions particulières valables pour les «compteurs normaux» utilisés à
l'intérieur et à l'extérieur, en grande quantité, dans le monde entier. Elle ne traite pas les
exécutions spéciales (élément de mesure et affichage dans des boîtiers séparés).
La présente norme est prévue pour être utilisée conjointement avec la CEI 62052-11. Chaque
exigence de cette norme prime sur celle de la CEI 62052-11, quand elle a déjà été traitée
dans la CEI 62052-11.
La présente norme fait la distinction:

– entre compteurs de classe de précision 1 et de classe de précision 2;
– entre compteurs avec classe de protection I et II;
– entre compteurs pour usage en réseaux équipés ou non de neutraliseurs de défauts de
terre.
Les niveaux d'essai sont considérés comme des valeurs minimales à respecter pour garantir
chaque fonction du compteur dans les conditions normales de fonctionnement. Pour une
application spéciale, d'autres niveaux de sévérité qui pourraient être nécessaires seront fixés
d'un commun accord entre l'utilisateur et le fabricant.

– 10 – 62053-21  CEI:2003
ÉQUIPEMENT DE COMPTAGE DE L'ÉLECTRICITÉ (CA) –

PRESCRIPTIONS PARTICULIÈRES –
Partie 21: Compteurs statiques d'énergie active (classes 1 et 2)

1 Domaine d'application
La présente partie de la CEI 62053 est applicable uniquement aux compteurs statiques
d'énergie active neufs des classes de précision 1 et 2, destinés à la mesure de l'énergie
électrique active en courant alternatif sur les réseaux électriques en 50 Hz et 60 Hz, et à leurs
essais de type.
Elle n'est applicable qu'aux compteurs statiques d'énergie active de types intérieur et
extérieur constitués d'un élément de mesure et d'un (des) élément(s) indicateur(s) rassemblés
dans un même boîtier. Elle s'applique également à (aux) l'indicateur(s) de fonctionnement et
au(x) dispositif(s) de contrôle. Si le compteur a un élément de mesure pour plusieurs types
d’énergie (compteurs à énergie multiple), ou si d’autres éléments fonctionnels comme
indicateurs de maximum, éléments indicateurs tarifaires électroniques, horloges de contact,
récepteurs de télécommande centralisée, interfaces de communication de données, etc. sont
encastrés dans le boîtier du compteur, les normes relatives à ces éléments sont applicables.
Elle n'est pas applicable:
a) aux compteurs d'énergie active dont la tension entre bornes de connexion dépasse 600 V
(entre phases dans le cas des compteurs polyphasés);
b) aux compteurs portatifs;
c) aux interfaces de communication avec l'élément indicateur du compteur;
d) aux compteurs de référence.
En ce qui concerne les essais d'acceptation, la CEI 61358 en donne les éléments de base.
L’aspect d’endurance est l’objet des normes de la série CEI 62059.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent

document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60736:1982, Equipement d'étalonnage de compteurs d'énergie électrique
CEI 61358:1996, Contrôle de réception des compteurs statiques d'énergie active pour courant
alternatif et à branchement direct (classes 1 et 2)
CEI 62052-11:2003, Equipement de comptage de l'électricité (c.a.) – Prescriptions générales,
essais et conditions d’essai – Partie 11: Equipement de comptage
CEI 62053-61:1998, Equipement de comptage de l’électricité (c.a.) – Prescriptions
particulières – Partie 61: Puissance absorbée et prescriptions de tension

– 12 – 62053-21  CEI:2003
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans la CEI 62052-11

s’appliquent.
4 Valeurs électriques normales

Les valeurs données dans la CEI 62052-11 s’appliquent.

5 Prescriptions mécaniques
Les prescriptions de la CEI 62052-11 s’appliquent.
6 Conditions climatiques
Les conditions données dans la CEI 62052-11 s’appliquent.
7 Prescriptions électriques
En plus des prescriptions électriques de la CEI 62052-11, les compteurs doivent satisfaire
aux prescriptions suivantes.
7.1 Consommation
La consommation dans le circuit de tension et le circuit de courant doit être déterminée aux
conditions de référence données en 8.5, à l'aide de toute méthode appropriée. L'erreur
maximale totale de la mesure de la consommation ne doit pas excéder 5 %.
7.1.1 Circuits de tension
La puissance active et la puissance apparente absorbées par chaque circuit de tension, sous
la tension de référence, à la fréquence de référence et à la température de référence, ne
doivent pas dépasser les valeurs indiquées dans le Tableau 1.
Tableau 1 – Puissance absorbée dans le circuit de tension pour les compteurs
monophasés et polyphasés y compris l'alimentation
Alimentation connectée aux Alimentation non connectée

Compteurs
circuits de tension aux circuits de tension
Circuit de tension 2 W et 10 VA 0,5 VA
Alimentation auxiliaire – 10 VA
NOTE 1 Pour adapter les transformateurs de tension aux compteurs, il convient que le constructeur de comp-
teurs précise si la charge est inductive ou capacitive (seulement pour compteurs alimentés par transformateurs).
NOTE 2 Les valeurs du Tableau sont des valeurs moyennes. Des valeurs de pointes à la mise sous tension
excédant ces valeurs spécifiées sont permises, mais il y a lieu de s'assurer que la puissance des transformateurs
de tension associés est adéquate.
NOTE 3 Pour les compteurs multifonction, voir la CEI 62053-61.

– 14 – 62053-21  CEI:2003
7.1.2 Circuits de courant
La puissance apparente absorbée par chaque circuit de courant d'un compteur à branche-

ment direct, pour le courant de base, la fréquence de référence et la température de

référence, ne doit pas dépasser les valeurs indiquées dans le Tableau 2.

La puissance apparente absorbée par chaque circuit de courant d'un compteur alimenté par

un transformateur de courant ne doit pas dépasser la valeur indiquée dans le Tableau 2 pour

une valeur de courant égale à celle du courant secondaire assigné du transformateur

correspondant, à la température et à la fréquence de référence du compteur.

Tableau 2 – Puissance absorbée dans le circuit de courant
Classe du compteur
Compteurs
Monophasés et polyphasés 4,0 VA 2,5 VA
NOTE 1 Le courant secondaire assigné est la valeur du courant secondaire d'un transformateur de courant qui
figure dans la désignation du transformateur et d'après laquelle sont déterminées ses conditions de
fonctionnement. Les valeurs normales des courants secondaires maximaux sont égales à 120 %, 150 % et 200 %
du courant secondaire assigné.
NOTE 2 Pour adapter les transformateurs de courant aux compteurs, il convient que le constructeur de comp-
teurs précise si la charge est inductive ou capacitive (seulement pour compteurs alimentés par transformateurs).
7.2 Influence des surintensités de courte durée
Les surintensités de courte durée ne doivent pas détériorer le compteur. Dès le retour aux
conditions initiales, le compteur doit fonctionner correctement et les variations d’erreur ne
doivent pas excéder les valeurs indiquées au Tableau 3.
Le circuit d'essai doit être pratiquement non inductif et l’essai doit être réalisé phase par
phase pour les compteurs polyphasés.
Après l'application de la surintensité de courte durée, la tension étant maintenue aux bornes
du compteur, on doit laisser celui-ci au repos pendant le temps suffisant pour qu'il puisse
retrouver la température initiale avec le ou les circuits de tension alimentés (environ 1 h).
a) Compteurs à branchement direct
Ces compteurs doivent être capables de supporter une surintensité de courte durée de
30 I avec une tolérance relative de +0 % à –10 % durant un demi-cycle à la fréquence
max
assignée.
b) Compteurs alimentés par transformateurs d’intensité

Ces compteurs doivent être capables de supporter pendant 0,5 s un courant égal à
20 I avec une tolérance relative de +0 % à –10 %.
max
NOTE Cet essai n'est pas applicable aux compteurs ayant un contact dans les circuits de courant. Pour ce cas,
voir les normes appropriées.
Tableau 3 – Variations dues aux surintensités de courte durée
Limites des variations d'erreur en
Valeur du Facteur de
pourcentage pour compteurs de classe
Compteurs
courant puissance
A branchement direct I 11,5 1,5
b
Alimentés par trans-
I 10,5 1,0
n
formateurs de courant
– 16 – 62053-21  CEI:2003
7.3 Influence de l'échauffement propre

La variation de l'erreur due à l'échauffement propre ne doit pas dépasser les valeurs

indiquées dans le Tableau 4.
Tableau 4 – Variations dues à l'échauffement propre

Limites des variations d'erreur en pourcentage

pour compteurs de classe
Valeur du courant Facteur de puissance

10,7 1,0
I
max
0,5 inductif 1,0 1,5
L'essai doit être effectué comme suit: le compteur, après avoir été préalablement maintenu
sous tension de référence pendant au moins 2 h pour la classe 1, ou 1 h pour la classe 2, les
circuits de courant n'étant pas alimentés, est mis en service sous le courant maximal. L'erreur
du compteur doit être mesurée sous facteur de puissance égal à l'unité, immédiatement après
la mise
...

NORME CEI
INTERNATIONALE IEC
62053-21
INTERNATIONAL
Première édition
STANDARD
First edition
2003-01
Equipement de comptage de l'électricité (c.a.) –
Prescriptions particulières –
Partie 21:
Compteurs statiques d'énergie active
(classes 1 et 2)
Electricity metering equipment (a.c.) –
Particular requirements –
Part 21:
Static meters for active energy
(classes 1 and 2)
Numéro de référence
Reference number
CEI/IEC 62053-21:2003

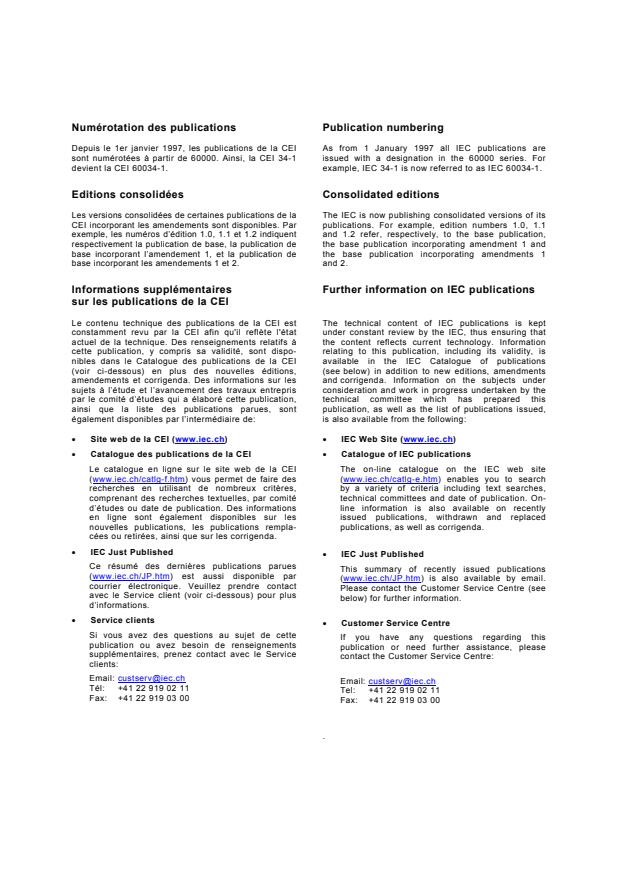

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
62053-21
INTERNATIONAL
Première édition
STANDARD
First edition
2003-01
Equipement de comptage de l'électricité (c.a.) –
Prescriptions particulières –
Partie 21:
Compteurs statiques d'énergie active
(classes 1 et 2)
Electricity metering equipment (a.c.) –
Particular requirements –
Part 21:
Static meters for active energy
(classes 1 and 2)
 IEC 2003 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
S
Commission Electrotechnique Internationale PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

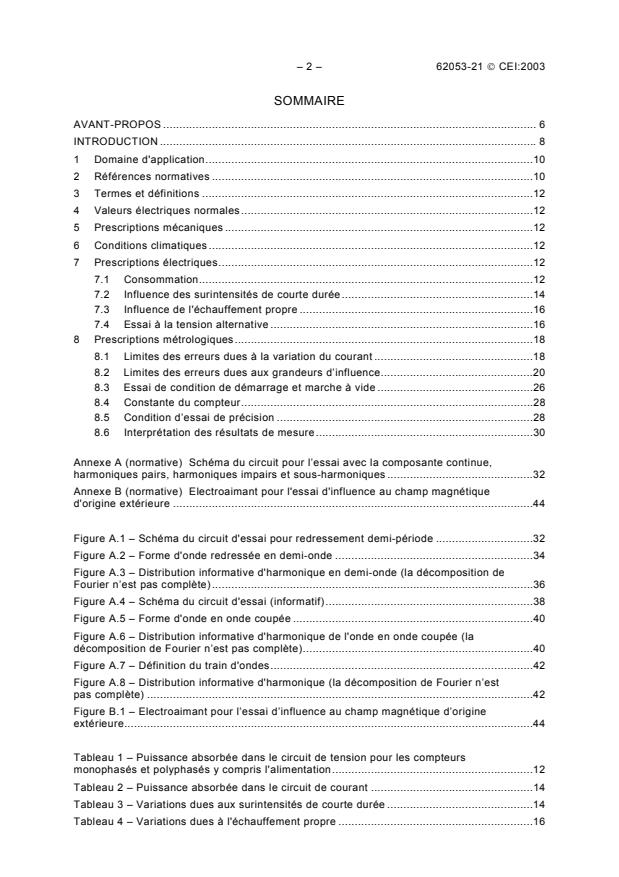

– 2 – 62053-21  CEI:2003
SOMMAIRE
AVANT-PROPOS . 6
INTRODUCTION .8
1 Domaine d'application.10
2 Références normatives .10
3 Termes et définitions .12
4 Valeurs électriques normales.12
5 Prescriptions mécaniques .12
6 Conditions climatiques .12
7 Prescriptions électriques.12
7.1 Consommation.12
7.2 Influence des surintensités de courte durée.14
7.3 Influence de l'échauffement propre .16
7.4 Essai à la tension alternative .16
8 Prescriptions métrologiques.18
8.1 Limites des erreurs dues à la variation du courant .18
8.2 Limites des erreurs dues aux grandeurs d’influence.20
8.3 Essai de condition de démarrage et marche à vide .26
8.4 Constante du compteur.28
8.5 Condition d’essai de précision .28
8.6 Interprétation des résultats de mesure.30
Annexe A (normative) Schéma du circuit pour l’essai avec la composante continue,
harmoniques pairs, harmoniques impairs et sous-harmoniques .32
Annexe B (normative) Electroaimant pour l'essai d'influence au champ magnétique
d'origine extérieure .44
Figure A.1 – Schéma du circuit d'essai pour redressement demi-période .32
Figure A.2 – Forme d'onde redressée en demi-onde .34
Figure A.3 – Distribution informative d'harmonique en demi-onde (la décomposition de
Fourier n’est pas complète).36
Figure A.4 – Schéma du circuit d'essai (informatif).38
Figure A.5 – Forme d'onde en onde coupée .40
Figure A.6 – Distribution informative d'harmonique de l'onde en onde coupée (la
décomposition de Fourier n’est pas complète).40
Figure A.7 – Définition du train d'ondes.42
Figure A.8 – Distribution informative d'harmonique (la décomposition de Fourier n’est
pas complète) .42
Figure B.1 – Electroaimant pour l’essai d’influence au champ magnétique d’origine
extérieure.44
Tableau 1 – Puissance absorbée dans le circuit de tension pour les compteurs
monophasés et polyphasés y compris l'alimentation.12
Tableau 2 – Puissance absorbée dans le circuit de courant .14
Tableau 3 – Variations dues aux surintensités de courte durée .14
Tableau 4 – Variations dues à l'échauffement propre .16

62053-21  IEC:2003 – 3 –
CONTENTS
FOREWORD . 7
INTRODUCTION .9
1 Scope .11
2 Normative references.11
3 Terms and definitions .13
4 Standard electrical values.13
5 Mechanical requirements .13
6 Climatic conditions.13
7 Electrical requirements .13
7.1 Power consumption .13
7.2 Influence of short-time overcurrents.15
7.3 Influence of self-heating .17
7.4 AC voltage test .17
8 Accuracy requirements .19
8.1 Limits of error due to variation of the current .19
8.2 Limits of error due to influence quantities .21
8.3 Test of starting and no-load condition .27
8.4 Meter constant.29
8.5 Accuracy test conditions .29
8.6 Interpretation of test results .31
Annex A (normative) Test circuit diagram for d.c., even harmonics, odd harmonics and
sub-harmonics .33
Annex B (normative) Electromagnet for testing the influence of externally produced
magnetic fields .45
Figure A.1 – Test circuit diagram for half-wave rectification.33
Figure A.2 – Half-wave rectified waveform .35
Figure A.3 – Informative distribution of half-wave harmonic content (the Fourier
analysis is not complete).37
Figure A.4 – Test circuit diagram (informative) .39
Figure A.5 – Phase fired waveform.41
Figure A.6 – Informative distribution of harmonic content of phase fired waveform
(the Fourier analysis is not complete).41
Figure A.7 – Burst fired waveform .43
Figure A.8 – Informative distribution of harmonics (the Fourier analysis is not complete) .43
Figure B.1 – Electromagnet for testing the influence
of externally produced magnetic fields .45
Table 1 – Power consumption in voltage circuits for single-phase and polyphase
meters including the power supply .13
Table 2 – Power consumption in current circuits.15
Table 3 – Variations due to short-time overcurrents .15
Table 4 – Variations due to self-heating .17

– 4 – 62053-21  CEI:2003
Tableau 5 – Essais à la tension alternative .18
Tableau 6 – Limites des erreurs en pourcentage (compteurs monophasés et compteurs
polyphasés avec charges équilibrées).18
Tableau 7 – Limites des erreurs en pourcentage (compteurs polyphasés sous tensions
polyphasées équilibrées avec une seule charge monophasée).20
Tableau 8 – Grandeurs d'influence.20
Tableau 9 – Courant de démarrage .26
Tableau 10 – Equilibre des tensions et courants .28
Tableau 11 – Conditions de référence.28
Tableau 12 – Interprétation des résultats de mesure .30

62053-21  IEC:2003 – 5 –
Table 5 – AC voltage tests .19
Table 6 – Percentage error limits (single-phase meters and polyphase meters with
balanced loads).19
Table 7 – Percentage error limits (polyphase meters carrying a single-phase load, but
with balanced polyphase voltages applied to voltage circuits) .21
Table 8 – Influence quantities .21
Table 9 – Starting current.27
Table 10 – Voltage and current balance .29
Table 11 – Reference conditions .29
Table 12 – Interpretation of test results .31

– 6 – 62053-21  CEI:2003
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
ÉQUIPEMENT DE COMPTAGE DE L'ÉLECTRICITÉ (CA) –
PRESCRIPTIONS PARTICULIÈRES –
Partie 21: Compteurs statiques d'énergie active (classes 1 et 2)
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
Internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d'études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréées comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes Internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la recommandation de la CEI et la norme nationale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n'a fixé aucune procédure concernant le marquage comme indication d'approbation et sa responsabilité
n'est pas engagée quand un matériel est déclaré conforme à l'une de ses normes.
6) L'attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l'objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 62053-21 a été établie par le comité d'études 13 de la CEI:
Equipements de mesure de l'énergie électrique et de commande des charges.
Cette norme ainsi que la CEI 62052-11 annulent et remplacent la deuxième édition de la
CEI 61036 (2000), dont elles constituent une révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
13/1282/FDIS 13/1289/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2012.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
62053-21  IEC:2003 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
ELECTRICITY METERING EQUIPMENT (AC) –
PARTICULAR REQUIREMENTS –
Part 21: Static meters for active energy (classes 1 and 2)
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 62053-21 has been prepared by IEC technical committee 13: Equip-
ment for electrical energy measurement and load control.
This standard together with IEC 62052-11 cancels and replaces the second edition of
IEC 61036 (2000) and constitutes a technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
13/1282/FDIS 13/1289/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until 2012.
At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 62053-21  CEI:2003
INTRODUCTION
La présente partie de la CEI 62053 doit être utilisée avec les parties appropriées suivantes de
la série des normes CEI 62052, CEI 62053 et CEI 62059, Equipement de comptage de
l'électricité:
62052-11:2002, Equipement de comptage de l’électricité (c.a.) – Prescriptions générales,
essais et conditions d’essai – Partie 11: Equipement de comptage
62053-11:2003, Equipement de comptage de l'électricité (c.a.) – Prescriptions particulières
–Partie 11: Compteurs électromécaniques d'énergie active (classes 0,5, 1
et 2)
Remplace les prescriptions particulières de la CEI 60521 éd. 2, 1988
62053-22:2003, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 22: Compteurs statiques d'énergie active (classes 0,2S et 0,5S)
Remplace les prescriptions particulières de la CEI 60687 éd. 2, 1992
62053-23:2003, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 23: Compteurs statiques d'énergie réactive (classes 2 et 3)
Remplace les prescriptions particulières de la CEI 61268 éd. 1, 1995
62053-31:1998, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 31: Dispositifs de sortie d'impulsions pour compteurs électro-
mécaniques et électroniques (seulement deux fils)
62053-61:1998, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 61: Puissance absorbée et prescriptions de tension
62059-11:2002, Equipements de comptage de l'électricité – Sûreté de fonctionnement –
Partie 11: Concepts généraux
62059-21:2002, Equipements de comptage de l’électricité – Sûreté de fonctionnement –
Partie 21: Collecte des données de sûreté de fonctionnement des
compteurs à partir du terrain
Cette partie est une norme concernant les essais de type de compteurs d'électricité. Elle
couvre les prescriptions particulières valables pour les «compteurs normaux» utilisés à
l'intérieur et à l'extérieur, en grande quantité, dans le monde entier. Elle ne traite pas les
exécutions spéciales (élément de mesure et affichage dans des boîtiers séparés).
La présente norme est prévue pour être utilisée conjointement avec la CEI 62052-11. Chaque
exigence de cette norme prime sur celle de la CEI 62052-11, quand elle a déjà été traitée
dans la CEI 62052-11.
La présente norme fait la distinction:
– entre compteurs de classe de précision 1 et de classe de précision 2;
– entre compteurs avec classe de protection I et II;
– entre compteurs pour usage en réseaux équipés ou non de neutraliseurs de défauts de
terre.
Les niveaux d'essai sont considérés comme des valeurs minimales à respecter pour garantir
chaque fonction du compteur dans les conditions normales de fonctionnement. Pour une
application spéciale, d'autres niveaux de sévérité qui pourraient être nécessaires seront fixés
d'un commun accord entre l'utilisateur et le fabricant.

62053-21  IEC:2003 – 9 –
INTRODUCTION
This part of IEC 62053 is to be used with the following relevant parts of the IEC 62052,
IEC 62053 and IEC 62059 series, Electricity metering equipment:
IEC 62052-11:2002, Electricity metering equipment (a.c.) – General requirements, tests
and test conditions – Part 11: Metering equipment
IEC 62053-11:2003, Electricity metering equipment (a.c.) – Particular requirements – Part
11: Electromechanical meters for active energy (classes 0,5, 1 and 2)
nd
Replaces particular requirements of IEC 60521: 1988 (2 edition)
IEC 62053-22:2003, Electricity metering equipment (a.c.) – Particular requirements – Part
22: Static meters for active energy (classes 0,2 S and 0,5 S)
nd
Replaces particular requirements of IEC 60687: 1992 (2 edition)
IEC 62053-23:2003, Electricity metering equipment (a.c.) – Particular requirements –
Part 23: Static meters for reactive energy (classes 2 and 3)
st
Replaces particular requirements of IEC 61268: 1995 (1 edition)
IEC 62053-31:1998, Electricity metering equipment (a.c.) – Particular requirements – Part
31: Pulse output devices for electromechanical and electronic meters
(two wires only)
IEC 62053-61:1998, Electricity metering equipment (a.c.) – Particular requirements – Part
61: Power consumption and voltage requirements
IEC 62059-11:2002, Electricity metering equipment (a.c.) – Dependability – Part 11:
General concepts
IEC 62059-21:2002, Electricity metering equipment (a.c.) – Dependability – Part 21:
Collection of meter dependability data from the field
This part is a standard for type testing electricity meters. It covers the particular requirements
for meters, being used indoors and outdoors in large quantities worldwide. It does not deal
with special implementations (such as metering-part and/or displays in separate housings).
This standard is intended to be used in conjunction with IEC 62052-11. When any requirement
in this standard concerns an item already covered in IEC 62052-11, the requirements of this
standard take precedence over the requirements of IEC 62052-11.
This standard distinguishes:
– between accuracy class index 1 and accuracy class index 2 meters;
– between protective class I and protective class II meters;
– between meters for use in networks equipped with or without earth fault neutralizers.
The test levels are regarded as minimum values that provide for the proper functioning of the
meter under normal working conditions. For special application, other test levels might be
necessary and should be agreed on between the user and the manufacturer.

– 10 – 62053-21  CEI:2003
ÉQUIPEMENT DE COMPTAGE DE L'ÉLECTRICITÉ (CA) –
PRESCRIPTIONS PARTICULIÈRES –
Partie 21: Compteurs statiques d'énergie active (classes 1 et 2)
1 Domaine d'application
La présente partie de la CEI 62053 est applicable uniquement aux compteurs statiques
d'énergie active neufs des classes de précision 1 et 2, destinés à la mesure de l'énergie
électrique active en courant alternatif sur les réseaux électriques en 50 Hz et 60 Hz, et à leurs
essais de type.
Elle n'est applicable qu'aux compteurs statiques d'énergie active de types intérieur et
extérieur constitués d'un élément de mesure et d'un (des) élément(s) indicateur(s) rassemblés
dans un même boîtier. Elle s'applique également à (aux) l'indicateur(s) de fonctionnement et
au(x) dispositif(s) de contrôle. Si le compteur a un élément de mesure pour plusieurs types
d’énergie (compteurs à énergie multiple), ou si d’autres éléments fonctionnels comme
indicateurs de maximum, éléments indicateurs tarifaires électroniques, horloges de contact,
récepteurs de télécommande centralisée, interfaces de communication de données, etc. sont
encastrés dans le boîtier du compteur, les normes relatives à ces éléments sont applicables.
Elle n'est pas applicable:
a) aux compteurs d'énergie active dont la tension entre bornes de connexion dépasse 600 V
(entre phases dans le cas des compteurs polyphasés);
b) aux compteurs portatifs;
c) aux interfaces de communication avec l'élément indicateur du compteur;
d) aux compteurs de référence.
En ce qui concerne les essais d'acceptation, la CEI 61358 en donne les éléments de base.
L’aspect d’endurance est l’objet des normes de la série CEI 62059.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60736:1982, Equipement d'étalonnage de compteurs d'énergie électrique
CEI 61358:1996, Contrôle de réception des compteurs statiques d'énergie active pour courant
alternatif et à branchement direct (classes 1 et 2)
CEI 62052-11:2003, Equipement de comptage de l'électricité (c.a.) – Prescriptions générales,
essais et conditions d’essai – Partie 11: Equipement de comptage
CEI 62053-61:1998, Equipement de comptage de l’électricité (c.a.) – Prescriptions
particulières – Partie 61: Puissance absorbée et prescriptions de tension

62053-21  IEC:2003 – 11 –
ELECTRICITY METERING EQUIPMENT (AC) –
PARTICULAR REQUIREMENTS –
Part 21: Static meters for active energy (classes 1 and 2)
1 Scope
This part of IEC 62053 applies only to newly manufactured static watt-hour meters of
accuracy classes 1 and 2, for the measurement of alternating current electrical active energy
in 50 Hz or 60 Hz networks and it applies to their type tests only.
It applies only to static watt-hour meters for indoor and outdoor application consisting of a
measuring element and register(s) enclosed together in a meter case. It also applies to
operation indicator(s) and test output(s). If the meter has a measuring element for more than
one type of energy (multi-energy meters), or when other functional elements, like maximum
demand indicators, electronic tariff registers, time switches, ripple control receivers, data
communication interfaces, etc. are enclosed in the meter case, then the relevant standards for
these elements also apply.
It does not apply to:
– watt-hour meters where the voltage across the connection terminals exceeds 600 V (line-
to-line voltage for meters for polyphase systems);
– portable meters;
– data interfaces to the register of the meter;
– reference meters.
Regarding acceptance tests, a basic guideline is given in IEC 61358.
The dependability aspect is covered by the standards of the IEC 62059 series.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60736:1982, Testing equipment for electrical energy meters
IEC 61358:1996, Acceptance inspection for direct connected alternating current static watt-
hour meters for active energy (classes 1 and 2)
IEC 62052-11:2003, Electricity metering equipment (a.c.) – General requirements, tests and
test conditions – Part 11: Metering equipment
IEC 62053-61:1998, Electricity metering equipment (a.c.) – Particular requirements – Part 61:
Power consumption and voltage requirements

– 12 – 62053-21  CEI:2003
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans la CEI 62052-11
s’appliquent.
4 Valeurs électriques normales
Les valeurs données dans la CEI 62052-11 s’appliquent.
5 Prescriptions mécaniques
Les prescriptions de la CEI 62052-11 s’appliquent.
6 Conditions climatiques
Les conditions données dans la CEI 62052-11 s’appliquent.
7 Prescriptions électriques
En plus des prescriptions électriques de la CEI 62052-11, les compteurs doivent satisfaire
aux prescriptions suivantes.
7.1 Consommation
La consommation dans le circuit de tension et le circuit de courant doit être déterminée aux
conditions de référence données en 8.5, à l'aide de toute méthode appropriée. L'erreur
maximale totale de la mesure de la consommation ne doit pas excéder 5 %.
7.1.1 Circuits de tension
La puissance active et la puissance apparente absorbées par chaque circuit de tension, sous
la tension de référence, à la fréquence de référence et à la température de référence, ne
doivent pas dépasser les valeurs indiquées dans le Tableau 1.
Tableau 1 – Puissance absorbée dans le circuit de tension pour les compteurs
monophasés et polyphasés y compris l'alimentation
Alimentation connectée aux Alimentation non connectée
Compteurs
circuits de tension aux circuits de tension
Circuit de tension 2 W et 10 VA 0,5 VA
Alimentation auxiliaire – 10 VA
NOTE 1 Pour adapter les transformateurs de tension aux compteurs, il convient que le constructeur de comp-
teurs précise si la charge est inductive ou capacitive (seulement pour compteurs alimentés par transformateurs).
NOTE 2 Les valeurs du Tableau sont des valeurs moyennes. Des valeurs de pointes à la mise sous tension
excédant ces valeurs spécifiées sont permises, mais il y a lieu de s'assurer que la puissance des transformateurs
de tension associés est adéquate.
NOTE 3 Pour les compteurs multifonction, voir la CEI 62053-61.

62053-21  IEC:2003 – 13 –
3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 62052-11 apply.
4 Standard electrical values
The values given in IEC 62052-11 apply.
5 Mechanical requirements
The requirements of IEC 62052-11 apply.
6 Climatic conditions
The conditions given in IEC 62052-11 apply.
7 Electrical requirements
In addition to the electrical requirements in IEC 62052-11, meters shall fulfil the following
requirements.
7.1 Power consumption
The power consumption in the voltage and current circuit shall be determined at reference
conditions given in 8.5 by any suitable method. The overall maximum error of the
measurement of the power consumption shall not exceed 5 %.
7.1.1 Voltage circuits
The active and apparent power consumption in each voltage circuit of a meter at reference
voltage, reference temperature and reference frequency shall not exceed the values shown in
Table 1.
Table 1 – Power consumption in voltage circuits for single-phase
and polyphase meters including the power supply
Power supply connected to Power supply not connected
Meters
the voltage circuits to the voltage circuits
Voltage circuit 2 W and 10 VA 0.5 VA
Auxiliary power supply – 10 VA
NOTE 1 In order to match voltage transformers to meters, the meter manufacturer should state whether the burden
is inductive or capacitive (for transformer operated meters only).
NOTE 2 The above figures are mean values. Switching power supplies with peak power values in excess of these
specified values are permitted, but it should be ensured that the rating of associated voltage transformers is
adequate.
NOTE 3 For multifunctional meters see IEC 62053-61.

– 14 – 62053-21  CEI:2003
7.1.2 Circuits de courant
La puissance apparente absorbée par chaque circuit de courant d'un compteur à branche-
ment direct, pour le courant de base, la fréquence de référence et la température de
référence, ne doit pas dépasser les valeurs indiquées dans le Tableau 2.
La puissance apparente absorbée par chaque circuit de courant d'un compteur alimenté par
un transformateur de courant ne doit pas dépasser la valeur indiquée dans le Tableau 2 pour
une valeur de courant égale à celle du courant secondaire assigné du transformateur
correspondant, à la température et à la fréquence de référence du compteur.
Tableau 2 – Puissance absorbée dans le circuit de courant
Classe du compteur
Compteurs
Monophasés et polyphasés 4,0 VA 2,5 VA
NOTE 1 Le courant secondaire assigné est la valeur du courant secondaire d'un transformateur de courant qui
figure dans la désignation du transformateur et d'après laquelle sont déterminées ses conditions de
fonctionnement. Les valeurs normales des courants secondaires maximaux sont égales à 120 %, 150 % et 200 %
du courant secondaire assigné.
NOTE 2 Pour adapter les transformateurs de courant aux compteurs, il convient que le constructeur de comp-
teurs précise si la charge est inductive ou capacitive (seulement pour compteurs alimentés par transformateurs).
7.2 Influence des surintensités de courte durée
Les surintensités de courte durée ne doivent pas détériorer le compteur. Dès le retour aux
conditions initiales, le compteur doit fonctionner correctement et les variations d’erreur ne
doivent pas excéder les valeurs indiquées au Tableau 3.
Le circuit d'essai doit être pratiquement non inductif et l’essai doit être réalisé phase par
phase pour les compteurs polyphasés.
Après l'application de la surintensité de courte durée, la tension étant maintenue aux bornes
du compteur, on doit laisser celui-ci au repos pendant le temps suffisant pour qu'il puisse
retrouver la température initiale avec le ou les circuits de tension alimentés (environ 1 h).
a) Compteurs à branchement direct
Ces compteurs doivent être capables de supporter une surintensité de courte durée de
30 I avec une tolérance relative de +0 % à –10 % durant un demi-cycle à la fréquence
max
assignée.
b) Compteurs alimentés par transformateurs d’intensité
Ces compteurs doivent être capables de supporter pendant 0,5 s un courant égal à
20 I avec une tolérance relative de +0 % à –10 %.
max
NOTE Cet essai n'est pas applicable aux compteurs ayant un contact dans les circuits de courant. Pour ce cas,
voir les normes appropriées.
Tableau 3 – Variations dues aux surintensités de courte durée
Limites des variations d'erreur en
Valeur du Facteur de
pourcentage pour compteurs de classe
Compteurs
courant puissance
A branchement direct I 11,5 1,5
b
Alimentés par trans-
I 10,5 1,0
n
formateurs de courant
62053-21  IEC:2003 – 15 –
7.1.2 Current circuits
The apparent power taken by each current circuit of a direct connected meter at basic current,
reference frequency and reference temperature shall not exceed the values shown in Table 2.
The apparent power taken by each current circuit of a meter connected through a current
transformer shall not exceed the value shown in Table 2 at a current value that equals the
rated secondary current of the corresponding transformer at reference temperature and
reference frequency of the meter.
Table 2 – Power consumption in current circuits
Class of meter
Meters
Single-phase and polyphase 4,0 VA 2,5 VA
NOTE 1 The rated secondary current is the value of the secondary current indicated on the current transformer, on
which the performance of the transformer is based. Standard values of maximum secondary current are 120 %, 150
% and 200 % of the rated secondary current.
NOTE 2 In order to match current transformers to meters, the meter manufacturer should state whether the burden
is inductive or capacitive (for transformer operated meters only).
7.2 Influence of short-time overcurrents
Short-time overcurrents shall not damage the meter. The meter shall perform correctly when
back to its initial working condition and the variation of error shall not exceed the values
shown in Table 3.
The test circuit shall be practically non-inductive and the test shall be performed for
polyphase meters phase-by-phase.
After the application of the short-time overcurrent with the voltage maintained at the terminals,
the meter shall be allowed to return to the initial temperature with the voltage circuit(s)
energized (about 1 h).
a) Meter for direct connection
The meter shall be able to carry a short-time overcurrent of 30 I with a relative
max
tolerance of +0 % to –10 % for one half-cycle at rated frequency.
b) Meter for connection through current transformer
The meter shall be able to carry for 0,5 s a current equal to 20 I with a relative
max
tolerance of +0 % to –10 %.
NOTE This requirement does not apply to meters having a contact in the current circuits. For this case, see
appropriate standards.
Table 3 – Variations due to short-time overcurrents
Limits of variations in percentage error
for meters of class
Meters for Value of current Power factor
Direct connection I 11,5 1,5
b
Connection through
I 10,5 1,0
n
current transformers
– 16 – 62053-21  CEI:2003
7.3 Influence de l'échauffement propre
La variation de l'erreur due à l'échauffement propre ne doit pas dépasser les valeurs
indiquées dans le Tableau 4.
Tableau 4 – Variations dues à l'échauffement propre
Limites des variations d'erreur en pourcentage
pour compteurs de classe
Valeur du courant Facteur de puissance
10,7 1,0
I
max
0,5 inductif 1,0 1,5
L'essai doit être effectué comme suit: le compteur, après avoir été préalablement maintenu
sous tension de référence pendant au moins 2 h pour la classe 1, ou 1 h pour la classe 2, les
circuits de courant n'étant pas alimentés, est mis en service sous le courant maximal. L'erreur
du compteur doit être mesurée sous facteur de puissance égal à l'unité, immédiatement après
la mise en service et ensuite à intervalles suffisamment courts afin de permettre un tracé
correct de la courbe de variation d'erreur en fonction du temps. L'essai doit être pours
...

IEC 62053-21 ®
Edition 1.1 2016-11
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Electricity metering equipment (a.c.) – Particular requirements –
Part 21: Static meters for active energy (classes 1 and 2)

Equipement de comptage de l'électricité (c.a.) – Prescriptions particulières –
Partie 21: Compteurs statiques d'énergie active (classes 1 et 2)

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form

or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from

either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or

your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie

et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des

questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé Fax: +41 22 919 03 00
CH-1211 Geneva 20 info@iec.ch
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.

IEC Catalogue - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
The stand-alone application for consulting the entire The world's leading online dictionary of electronic and
bibliographical information on IEC International Standards, electrical terms containing 20 000 terms and definitions in
Technical Specifications, Technical Reports and other English and French, with equivalent terms in 15 additional
documents. Available for PC, Mac OS, Android Tablets and languages. Also known as the International Electrotechnical
iPad. Vocabulary (IEV) online.

IEC publications search - www.iec.ch/searchpub IEC Glossary - std.iec.ch/glossary
The advanced search enables to find IEC publications by a 65 000 electrotechnical terminology entries in English and
variety of criteria (reference number, text, technical French extracted from the Terms and Definitions clause of
committee,…). It also gives information on projects, replaced IEC publications issued since 2002. Some entries have been
and withdrawn publications. collected from earlier publications of IEC TC 37, 77, 86 and

CISPR.
IEC Just Published - webstore.iec.ch/justpublished

Stay up to date on all new IEC publications. Just Published IEC Customer Service Centre - webstore.iec.ch/csc
details all new publications released. Available online and If you wish to give us your feedback on this publication or
also once a month by email. need further assistance, please contact the Customer Service
Centre: csc@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Catalogue IEC - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
Application autonome pour consulter tous les renseignements
Le premier dictionnaire en ligne de termes électroniques et
bibliographiques sur les Normes internationales,
électriques. Il contient 20 000 termes et définitions en anglais
Spécifications techniques, Rapports techniques et autres
et en français, ainsi que les termes équivalents dans 15
documents de l'IEC. Disponible pour PC, Mac OS, tablettes
langues additionnelles. Egalement appelé Vocabulaire
Android et iPad.
Electrotechnique International (IEV) en ligne.

Recherche de publications IEC - www.iec.ch/searchpub
Glossaire IEC - std.iec.ch/glossary
La recherche avancée permet de trouver des publications IEC
65 000 entrées terminologiques électrotechniques, en anglais
en utilisant différents critères (numéro de référence, texte,
et en français, extraites des articles Termes et Définitions des
comité d’études,…). Elle donne aussi des informations sur les
publications IEC parues depuis 2002. Plus certaines entrées
projets et les publications remplacées ou retirées.
antérieures extraites des publications des CE 37, 77, 86 et

CISPR de l'IEC.
IEC Just Published - webstore.iec.ch/justpublished

Restez informé sur les nouvelles publications IEC. Just Service Clients - webstore.iec.ch/csc
Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur cette
Disponible en ligne et aussi une fois par mois par email. publication ou si vous avez des questions contactez-nous:
csc@iec.ch.
IEC 62053-21 ®
Edition 1.1 2016-11
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Electricity metering equipment (a.c.) – Particular requirements –

Part 21: Static meters for active energy (classes 1 and 2)

Equipement de comptage de l'électricité (c.a.) – Prescriptions particulières –

Partie 21: Compteurs statiques d'énergie active (classes 1 et 2)

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 17.220.20 ISBN 978-2-8322-3780-9

IEC 62053-21 ®
Edition 1.1 2016-11
CONSOLIDATED VERSION
REDLINE VERSION
VERSION REDLINE
colour
inside
Electricity metering equipment (a.c.) – Particular requirements –
Part 21: Static meters for active energy (classes 1 and 2)

Equipement de comptage de l'électricité (c.a.) – Prescriptions particulières –
Partie 21: Compteurs statiques d'énergie active (classes 1 et 2)

– 2 – IEC 62053-21:2003+AMD1:2016 CSV
 IEC 2016
CONTENTS
FOREWORD . 4
INTRODUCTION . 6
INTRODUCTION TO AMENDMENT 1 . 7
1 Scope . 8
2 Normative references . 8
3 Terms and definitions . 9
4 Standard electrical values . 9
5 Mechanical requirements . 9
6 Climatic conditions . 9
7 Electrical requirements . 9
7.1 Power consumption. 9
7.2 Influence of short-time overcurrents . 10
7.3 Influence of self-heating . 11
7.4 AC voltage test . 11
8 Accuracy requirements . 12
8.1 Limits of error due to variation of the current . 12
8.2 Limits of error due to influence quantities . 13
8.3 Test of starting and no-load condition . 15
8.4 Meter constant . 16
8.5 Accuracy test conditions . 17
8.6 Interpretation of test results . 18
Annex A (normative) Test circuit diagram for d.c., even harmonics, odd harmonics and
sub-harmonics . 19
Annex B (normative) Electromagnet for testing the influence of externally produced

magnetic fields . 25
Bibliography . 26

Figure A.1 – Test circuit diagram for half-wave rectification . 19
Figure A.2 – Half-wave rectified waveform . 20
Figure A.3 – Informative distribution of half-wave harmonic content (the Fourier
analysis is not complete) . 21
Figure A.4 – Test circuit diagram (informative) . 22
Figure A.5 – Phase fired waveform . 23
Figure A.6 – Informative distribution of harmonic content of phase fired waveform (the

Fourier analysis is not complete) . 23
Figure A.7 – Burst fired waveform . 24
Figure A.8 – Informative distribution of harmonics (the Fourier analysis is not
complete) . 24
Figure B.1 – Electromagnet for testing the influence of externally produced magnetic
fields. 25

Table 1 – Power consumption in voltage circuits for single-phase and polyphase
meters including the power supply . 9
Table 2 – Power consumption in current circuits . 10
Table 3 – Variations due to short-time overcurrents . 10

 IEC 2016
Table 4 – Variations due to self-heating . 11
Table 5 – AC voltage tests .
Table 6 – Percentage error limits (single-phase meters and polyphase meters with
balanced loads) . 12
Table 7 – Percentage error limits (polyphase meters carrying a single-phase load, but
with balanced polyphase voltages applied to voltage circuits) . 13
Table 8 – Influence quantities . 13
Table 8 (continued) . 14
Table 9 – Starting current . 16
Table 10 – Voltage and current balance . 17
Table 11 – Reference conditions . 17
Table 11 (continued) . 18
Table 12 – Interpretation of test results . 18

– 4 – IEC 62053-21:2003+AMD1:2016 CSV
 IEC 2016
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
ELECTRICITY METERING EQUIPMENT (AC) –
PARTICULAR REQUIREMENTS –
Part 21: Static meters for active energy (classes 1 and 2)
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
This consolidated version of the official IEC Standard and its amendment has been prepared
for user convenience.
IEC 62053-21 edition 1.1 contains the first edition (2003-01) [documents 13/1282/FDIS and
13/1289/RVD] and its amendment 1 (2016-11) [documents 13/1699/FDIS and 13/1713/RVD].
In this Redline version, a vertical line in the margin shows where the technical content
is modified by amendment 1. Additions are in green text, deletions are in strikethrough
red text. A separate Final version with all changes accepted is available in this
publication.
© IEC 2016
International Standard IEC 62053-21 has been prepared by IEC technical committee 13: Equip-
ment for electrical energy measurement and load control.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of the base publication and its amendment will
remain unchanged until the stability date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
NOTE The attention of National Committees is drawn to the fact that equipment manufacturers and testing
organizations may need a transitional period following publication of a new, amended or revised IEC publication in
which to make products in accordance with the new requirements and to equip themselves for conducting new or
revised tests.
It is the recommendation of the committee that the content of this publication be adopted for implementation
nationally not earlier than 4 years from the date of publication.
The contents of the corrigendum of March 2018 have been included in this copy.

IMPORTANT – The 'colour inside' logo on the cover page of this publication indicates
that it contains colours which are considered to be useful for the correct
understanding of its contents. Users should therefore print this document using a
colour printer.
– 6 – IEC 62053-21:2003+AMD1:2016 CSV
 IEC 2016
INTRODUCTION
This part of IEC 62053 is to be used with the following relevant parts of the IEC 62052,
IEC 62053 and IEC 62059 series, Electricity metering equipment:
IEC 62052-11:2002 2003, Electricity metering equipment (AC) – General requirements, tests
and test conditions – Part 11: Metering equipment
Amendment 1 (2016)
IEC 62052-31:2015, Electricity metering equipment (AC) – General requirements, tests and
test conditions – Part 31: Product safety requirements and tests
IEC 62053-11:2003, Electricity metering equipment (a.c.) – Particular requirements – Part 11:
Electromechanical meters for active energy (classes 0,5, 1 and 2) Replaces particular
nd
requirements of IEC 60521: 1988 (2 edition)
IEC 62053-22:2003, Electricity metering equipment (a.c.) – Particular requirements – Part 22:
Static meters for active energy (classes 0,2 S and 0,5 S) Replaces particular requirements of
nd
IEC 60687: 1992 (2 edition)
IEC 62053-23:2003, Electricity metering equipment (AC) – Particular requirements – Part 23:
Static meters for reactive energy (classes 2 and 3) Replaces particular requirements of IEC
st
61268: 1995 (1 edition)
IEC 62053-24:2014, Electricity metering equipment (a.c.) – Particular requirements – Part 24:
Static meters for reactive energy at fundamental frequency (classes 0,5 S, 1S and 1)
IEC 62053-31:1998, Electricity metering equipment (a.c.) – Particular requirements – Part 31:
Pulse output devices for electromechanical and electronic meters (two wires only)
IEC 62053-61:1998, Electricity metering equipment (a.c.) – Particular requirements – Part 61:
Power consumption and voltage requirements
IEC 62059-11:2002, Electricity metering equipment (a.c.) – Dependability – Part 11: General
concepts
IEC 62059-21:2002, Electricity metering equipment (a.c.) – Dependability – Part 21:
Collection of meter dependability data from the field
This part is a standard for type testing electricity meters. It covers the particular requirements
for meters, being used indoors and outdoors in large quantities worldwide. It does not deal
with special implementations (such as metering-part and/or displays in separate housings).
This standard is intended to be used in conjunction with IEC 62052-11. When any requirement
in this standard concerns an item already covered in IEC 62052-11, the requirements of this
standard take precedence over the requirements of IEC 62052-11.
This standard distinguishes:
– between accuracy class index 1 and accuracy class index 2 meters;
– between protective class I and protective class II meters;
– between meters for use in networks equipped with or without earth fault neutralizers.
The test levels are regarded as minimum values that provide for the proper functioning of the
meter under normal working conditions. For special application, other test levels might be
necessary and should be agreed on between the user and the manufacturer.

 IEC 2016
INTRODUCTION TO AMENDMENT 1
The purpose of this amendment is to identify and remove all safety related requirements and
tests of IEC 62053-21:2003 that are replaced and extended by the complete set of
requirements and tests in IEC 62052-31:2015.

– 8 – IEC 62053-21:2003+AMD1:2016 CSV
 IEC 2016
ELECTRICITY METERING EQUIPMENT (AC) –
PARTICULAR REQUIREMENTS –
Part 21: Static meters for active energy (classes 1 and 2)

1 Scope
This part of IEC 62053 applies only to newly manufactured static watt-hour meters of
accuracy classes 1 and 2, for the measurement of alternating current electrical active energy
in 50 Hz or 60 Hz networks and it applies to their type tests only.
It applies only to static watt-hour meters for indoor and outdoor application consisting of a
measuring element and register(s) enclosed together in a meter case. It also applies to
operation indicator(s) and test output(s). If the meter has a measuring element for more than
one type of energy (multi-energy meters), or when other functional elements, like maximum
demand indicators, electronic tariff registers, time switches, ripple control receivers, data
communication interfaces, etc. are enclosed in the meter case, then the relevant standards for
these elements also apply.
It does not apply to:
– watt-hour meters where the voltage across the connection terminals exceeds 600 V (line-
to-line voltage for meters for polyphase systems);
– portable meters;
– data interfaces to the register of the meter;
– reference meters.
The safety aspect is covered by IEC 62052-31:2015.
Regarding acceptance tests, a basic guideline is given in IEC 61358 see IEC 62058-11:2008
and IEC 62058-31:2008.
The dependability aspect is covered by the standards of the IEC 62059 series.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60736:1982, Testing equipment for electrical energy meters
IEC 61358:1996, Acceptance inspection for direct connected alternating current static watt-
hour meters for active energy (classes 1 and 2)
IEC 62052-11:2003, Electricity metering equipment (AC) – General requirements, tests and
test conditions – Part 11: Metering equipment
Amendment 1 (2016)
IEC 62052-31:2015, Electricity metering equipment (AC) – General requirements, tests and
test conditions – Part 31: Product safety requirements and tests

 IEC 2016
IEC 62053-61:1998, Electricity metering equipment (a.c.) – Particular requirements – Part 61:
Power consumption and voltage requirements
3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 62052-11 apply.
4 Standard electrical values
The values given in IEC 62052-11 apply.
5 Mechanical requirements
The requirements of IEC 62052-11 apply.
6 Climatic conditions
The conditions given in IEC 62052-11 apply.
7 Electrical requirements
In addition to the electrical requirements in IEC 62052-11, meters shall fulfil the following
requirements.
7.1 Power consumption
The power consumption in the voltage and current circuit shall be determined at reference
conditions given in 8.5 by any suitable method. The overall maximum error of the
measurement of the power consumption shall not exceed 5 %.
7.1.1 Voltage circuits
The active and apparent power consumption in each voltage circuit of a meter at reference
voltage, reference temperature and reference frequency shall not exceed the values shown in
Table 1.
Table 1 – Power consumption in voltage circuits for single-phase
and polyphase meters including the power supply
Power supply connected to Power supply not connected
Meters
the voltage circuits to the voltage circuits
Voltage circuit 2 W and 10 VA 0.5 VA
Auxiliary power supply – 10 VA
NOTE 1 In order to match voltage transformers to meters, the meter manufacturer should state whether the burden
is inductive or capacitive (for transformer operated meters only).
NOTE 2 The above figures are mean values. Switching power supplies with peak power values in excess of these
specified values are permitted, but it should be ensured that the rating of associated voltage transformers is
adequate.
NOTE 3 For multifunctional meters see IEC 62053-61.

– 10 – IEC 62053-21:2003+AMD1:2016 CSV
 IEC 2016
7.1.2 Current circuits
The apparent power taken by each current circuit of a direct connected meter at basic current,
reference frequency and reference temperature shall not exceed the values shown in Table 2.
The apparent power taken by each current circuit of a meter connected through a current
transformer shall not exceed the value shown in Table 2 at a current value that equals the
rated secondary current of the corresponding transformer at reference temperature and
reference frequency of the meter.
Table 2 – Power consumption in current circuits
Class of meter
Meters
1 2
Single-phase and polyphase 4,0 VA 2,5 VA
NOTE 1 The rated secondary current is the value of the secondary current indicated on the current transformer, on
which the performance of the transformer is based. Standard values of maximum secondary current are 120 %, 150
% and 200 % of the rated secondary current.
NOTE 2 In order to match current transformers to meters, the meter manufacturer should state whether the burden
is inductive or capacitive (for transformer operated meters only).

7.2 Influence of short-time overcurrents
Short-time overcurrents shall not damage the meter. The meter shall perform correctly when
back to its initial working condition and the variation of error shall not exceed the values
shown in Table 3.
The test circuit shall be practically non-inductive and the test shall be performed for
polyphase meters phase-by-phase.
After the application of the short-time overcurrent with the voltage maintained at the terminals,
the meter shall be allowed to return to the initial temperature with the voltage circuit(s)
energized (about 1 h).
a) Meter for direct connection
The meter shall be able to carry a short-time overcurrent of 30 I with a relative
max
tolerance of +0 % to –10 % for one half-cycle at rated frequency.
b) Meter for connection through current transformer
The meter shall be able to carry for 0,5 s a current equal to 20 I with a relative
max
tolerance of +0 % to –10 %.
NOTE This requirement does not apply to meters having a contact in the current circuits. For this case, see
appropriate standards.
Table 3 – Variations due to short-time overcurrents
Limits of variations in percentage error
for meters of class
Meters for Value of current Power factor
1 2
Direct connection I 1 1,5 1,5
b
Connection through
I 1 0,5 1,0
n
current transformers
 IEC 2016
In addition to the existing requirements and tests covering the metrology aspect, safety
related requirements specified in IEC 62052-31:2015, 6.9.8 and tests specified in 6.10.5 and
6.10.6 apply.
7.3 Influence of self-heating
The variation of error due to self-heating shall not exceed the values given in Table 4.
Table 4 – Variations due to self-heating
Limits of variations in percentage error
for meters of class
Value of current Power factor
1 2
1 0,7 1,0
I
max
0,5 inductive 1,0 1,5
The test shall be carried out as follows: after the voltage circuits have been energized at
reference voltage for at least 2 h for class 1 and 1 h for class 2, without any current in the
current circuits, the maximum current shall be applied to the current circuits. The meter error
shall be measured at unity power factor immediately after the current is applied and then at
intervals short enough to allow a correct drawing to be made of the curve of error variation as
a function of time. The test shall be carried out for at least 1 h, and in any event until the
variation of error during 20 min does not exceed 0,2 %.
The same test shall then be carried out at 0,5 (inductive) power factor.
The cable to be used for energizing the meter shall have a length of 1 m and a cross-section
2 2
to ensure that the current density is between 3,2 A/mm and 4 A/mm .
Test cables shall be as specified in IEC 62052-31:2015, 4.3.2.11.
7.4 AC voltage test
The a.c. voltage test shall be carried out in accordance with Table 5.
The test voltage shall be substantially sinusoidal, having a frequency between 45 Hz and
65 Hz, and applied for 1 min. The power source shall be capable of supplying at least 500 VA.
During the tests relative to earth, the auxiliary circuits with reference voltage equal to or
below 40 V shall be connected to earth.
All these tests shall be carried out with the case closed and the cover and terminal covers in
place.
During this test, no flashover, disruptive discharge or puncture shall occur.

– 12 – IEC 62053-21:2003+AMD1:2016 CSV
 IEC 2016
Table 5 – AC voltage tests
Test Applicable to Test voltage Points of application of the test voltage
r.m.s
a) Between, on the one hand, all the current and voltage
circuits as well as the auxiliary circuits whose reference
2 kV
voltage is over 40 V, connected together, and, on the other
Protective class I
A
hand, earth
meters
b) Between circuits not intended to be connected together in
2 kV
service
a) Between, on the one hand, all the current and voltage
circuits as well as the auxiliary circuits whose reference
4 kV
voltage is over 40 V, connected together, and, on the other
hand, earth
Protective class II
B
meters b) Between circuits not intended to be connected together in
2 kV
service
c) A visual inspection for compliance with the conditions of 5.7
–
of IEC 62052-11
IEC 62052-31:2015, 6.10.4.3.4 applies.
8 Accuracy requirements
Tests and test conditions given in IEC 62052-11 apply.
8.1 Limits of error due to variation of the current
When the meter is under the reference conditions given in 8.5, the percentage errors shall not
exceed the limits for the relevant accuracy class given in Tables 6 and 7.
If the meter is designed for the measurement of energy in both directions, the values in
Table 6 and Table 7 shall apply for each direction.
Table 6 – Percentage error limits
(single-phase meters and polyphase meters with balanced loads)
Value of current
Percentage error limits
for meters of class
Power factor
for direct connected for transformer
meters operated meters
1 2
0,05 I ≤ I < 0,1 I 0,02 I ≤ I < 0,05 I 1 ±1,5 ±2,5
b b n n
1 ±1,0 ±2,0
0,1 I ≤ I ≤ I 0,05 I ≤ I ≤ I
b max n max
0,5 inductive ±1,5 ±2,5
0,1 I ≤ I < 0,2 I 0,05 I ≤ I < 0,1 I
b b n n
0,8 capacitive ±1,5 -
0,5 inductive ±1,0 ±2,0
0,2 I ≤ I ≤ I 0,1 I ≤ I ≤ I
b max n max
0,8 capacitive ±1,0 -
When specially requested by the user:
From 0,25 inductive ±3,5 -
0,2 I ≤ I ≤ I 0,1 I ≤ I ≤ I 0,5 capacitive ±2,5 -
b b n n
 IEC 2016
Table 7 – Percentage error limits
(polyphase meters carrying a single-phase load,
but with balanced polyphase voltages applied to voltage circuits)
Value of current
Percentage error limits
for meters of class
Power factor
for direct for transformer
connected meters operated meters
1 2
1 ± 2,0 ± 3,0
0,1 I ≤ I ≤ I 0,05 I ≤ I ≤ I
b max n max
0,5 inductive ± 2,0 ± 3,0
0,2 I ≤ I ≤ I 0,1 I ≤ I ≤ I
b max n max
The difference between the percentage error when the meter is carrying a single-phase load
and a balanced polyphase load at basic current I and unity power factor for direct connected
b
meters, respectively at rated current I and unity power factor for transformer operated
n
meters, shall not exceed 1,5 % and 2,5 % for meters of classes 1 and 2 respectively.
NOTE When testing for compliance with Table 7, the test current should be applied to each measuring element in
sequence.
8.2 Limits of error due to influence quantities
The additional percentage error due to the change of influence quantities with respect to
reference conditions, as given in 8.5, shall not exceed the limits for the relevant accuracy
class given in Table 8.
Table 8 – Influence quantities
Value of current (balanced unless
Mean temperature
otherwise stated)
coefficient %/K for meters
Influence quantity Power factor
of class
for direct connected for transformer-
meters operated meters
1 2
Ambient temperature
0,1 I ≤ I ≤ I 0,05 I ≤ I ≤ I 1 0,05 0,10
b max max
n
9)
variation
0,5 inductive 0,07 0,15
0,2 I ≤ I ≤ I 0,1 I ≤ I ≤ I
b max n max
Limits of variation
in percentage error
for meters of class
1 2
Voltage variation
0,05 I ≤ I ≤ I 0,02 I ≤ I ≤ I 1 0,7 1,0
b max max
n
1) 8)
±10 %
0,5 inductive 1,0 1,5
0,1 I ≤ I ≤ I 0,05 I ≤ I ≤ I
b max n max
Frequency variation
0,05 I ≤ I ≤ I 0,02 I ≤ I ≤ I 1 0,5 0,8
b max
max n
8)
±2 %
0,5 inductive 0,7 1,0
0,1 I ≤ I ≤ I 0,05 I ≤ I ≤ I
b max n max
Reversed phase
0,1 I 0,1 I 1 1,5 1,5
b n
sequence
3)
Voltage unbalance I I 1 2,0 4,0
b n
Harmonic components in
the current and voltage 0,5 I 0,5 I 1 0,8 1,0
max max
5)
circuits
DC and even harmonics
I
max
2)
– 1 3,0 6,0
in the a.c. current circuit
4) 2
Odd harmonics in the
2) 2)
0,5 I 0,5 I 1 3,0 6,0
5) b n
a.c. current circuit
– 14 – IEC 62053-21:2003+AMD1:2016 CSV
 IEC 2016
Table 8 (continued)
Value of current (balanced unless
Limits of variation
otherwise stated)
in percentage error
Influence quantity Power factor
for meters of class
for direct connected for transformer-
meters operated meters
1 2
Sub-harmonics in the
2) 2)
0,5 I 0,5 I 1 3,0 6,0
b n
5)
a.c. current circuit
Continuous magnetic
induction of external I I 1 2,0 3,0
b n
5)
origin
Magnetic induction of
I I 1 2,0 3,0
b n
6)
external origin 0,5 mT
Electromagnetic RF
I I 1 2,0 3,0
b n
fields
Operation of accessories
0,05 I 0,05 I 1 0,5 1,0
7) b n
Conducted disturban-
ces, induced by radio- I I 1 2,0 3,0
b n
frequency fields
Fast transient burst I I 1 4,0 6,0
b n
Damped oscillatory
– I 1 2,0 3,0
10) n
waves immunity
1)
For the voltage ranges from –20 % to –10 % and +10 % to +15 % the limits of variation in percentage errors are
three times the values given in this table.
Below 0,8 U the error of the meter may vary between +10 % and –100 %.
n
2)
The distortion factor of the voltage shall be less than 1 %. For test condition see 8.2.2 and 8.2.3.
3)
Polyphase meters with three measuring elements shall measure and register, within the limits of variation in
percentage error shown in this table, if the following phases are interrupted:
– in a three-phase, four wire network one or two phases;
– in a three-phase, three-wire network (if the meter is designed for this service) one of the three phases.
This only covers phase interruptions and does not cover events such as transformer fuse failures.
4)
This test does not apply to transformer-operated meters. The test conditions are specified in Clause A.1.
5)
The test conditions are specified in 8.2.1 to 8.2.4.
6)
A magnetic induction of external origin of 0,5 mT produced by a current of the same frequency as that of the
voltage applied to the meter and under the most unfavourable conditions of phase and direction shall not cause a
variation in the percentage error of the meter exceeding the values shown in this table.
The magnetic induction shall be obtained by placing the meter in the centre of a circular coil, 1 m in mean
diameter, of square section and of small radial thickness relative to the diameter, and having 400 At.
7)
Such an accessory, when enclosed in the meter case, is energized intermittently, for example the electromagnet of
a multi-rate register.
It is preferable that the connection to the auxiliary device(s) is marked to indicate the correct method of connection.
If these connections are made by means of plugs and sockets, they should be irreversible.
However, in the absence of those markings or irreversible connections, the variations of errors shall not exceed
those indicated in this table if the meter is tested with the connections giving the most unfavourable condition.
8)
The recommended test point for voltage variation and frequency variation is I for direct connected meters and I
b n
for transformer-operated meters.

9)
The mean temperature coefficient shall be determined for the whole operating range. The operating temperature
range shall be divided into 20 K wide ranges. The mean temperature coefficient shall then be determined for these
ranges, by taking measurements 10 K above and 10 K below the middle of the range. During the test, the
temperature shall be in no case outside the specified operating temperature range.
10)
This test only applies to transformer-operated meters.

 IEC 2016
Tests for variation caused by influence quantities should be performed independently with all
other influence quantities at their reference conditions (see Table 11).
8.2.1 Accuracy test in the presence of harmonics
Test conditions:
– fundamental frequency current: I = 0,5 I
1 max
– fundamental frequency voltage: U = U
1 n
– fundamental frequency power factor: 1

th
– content of 5 harmonic voltage: U = 10 % of U
5 n
th
– content of 5 harmonic current: I = 40 % of fundamental current
– harmonic power factor: 1
– fundamental and harmonic voltages are in phase, at positive zero crossing.

th
Resulting harmonic power due to the 5 harmonic is P = 0,1 U × 0,4 I = 0,04 P or total
5 1 1 1
active power = 1,04 P (fundamental + harmonics).
8.2.2 Tests of the influence of odd harmonics and sub-harmonics
The tests of the influence of odd harmonics and sub-harmonics shall be made with the circuit
shown in Figure A.4 or with other equipment able to generate the required waveforms, and
the current waveforms as shown Figure A.5 and Figure A.7 respectively.
The variation in percentage error when the meter is subjected to the test waveform given in
Figure A.5 and Figure A.7 and when it is subjected to the reference waveform shall not
exceed the limits of variation given in Table 8.
NOTE The values given in the figures are for 50 Hz only. For other frequencies, the values have to be adapted
accordingly.
8.2.3 Tests of the influence of d.c. and even harmonics
The tests of the influence of direct current and even harmonics shall be made with the circuit
shown in Figure A.1 or with other equipment able to generate the required waveforms, and
the current waveforms as shown in Figure A.2.
The variation in percentage error when the meter is subjected to the test waveform given in
Figure A.2 and when it is subjected to the reference waveform shall not exceed the limits of
variation given in Table 8.
NOTE The values given in the figures are for 50 Hz only. For other frequencies the values have to be adapted
accordingly.
8.2.4 Continuous magnetic induction of external origin
The continuous magnetic induction may be obtained by using the electromagnet according to
annex B, energized with a d.c. current. This magnetic field shall be applied to all accessible
surfaces of the meter when it is mounted as for normal use. The value of the magneto-motive
force applied shall be 1 000 At (ampere-turns).
8.3 Test of starting and no-load condition
For these tests, the conditions and the values of the influence quantities shall be as stated in
8.5 except for any changes specified below.

– 16 – IEC 62053-21:2003+AMD1:2016 CSV
 IEC 2016
8.3.1 Initial start-up of the meter
The meter shall be functional within 5 s after the reference voltage is applied to the meter
terminals.
8.3.2 Test of no-load condition
When the voltage is applied with no current flowing in the current circuit, the test output of the
meter shall not produce more than one pulse.
For this test, the current circuit shall be open-circuit and a voltage of 115 % of the reference
voltage shall be applied to the voltage circuits.
The minimum test period ∆t shall be
600×10
∆t≥ [min] for meters of class 1
k mU I
n max
480×10
∆t≥ [min] for meters of class 2
k mU I
n max
where
k is the number of pulses emitted by the output device of the meter per kilowatthour
(imp/kW⋅h);
m is the number of measuring elements;
U is the reference voltage in volts;
n
I is the maximum current in amperes.
max
For transformer-operated meters with primary or half-primary registers, the constant k shall
correspond to the secondary values (voltage and currents).
8.3.3 Starting
The meter shall start and continue to register at the starting current values (and in case of
polyphase meters, with balanced load) shown in Table 9.
If the meter is designed for the measurement of energy in both directions, then this test shall
be applied with energy flowing in each direction.
Table 9 – Starting current
Meters for Class of meter Power factor
1 2
Direct connection 0,004 I 0,005 I
...
