Standards Content (Sample)


INTERNATIONAL IEC
STANDARD
60079-0
Edition 3.1
2000-06
Edition 3:1998 consolidated with amendment 1:2000
Electrical apparatus for explosive
gas atmospheres –
Part 0:
General requirements
This English-language version is derived from the original
bilingual publication by leaving out all French-language
pages. Missing page numbers correspond to the French-
language pages.
Reference number
Publication numbering
As from 1 January 1997 all IEC publications are issued with a designation in the

60000 series. For example, IEC 34-1 is now referred to as IEC 60034-1.

Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example,

edition numbers 1.0, 1.1 and 1.2 refer, respectively, to the base publication, the base

publication incorporating amendment 1 and the base publication incorporating
amendments 1 and 2.
Further information on IEC publications
The technical content of IEC publications is kept under constant review by the IEC,
thus ensuring that the content reflects current technology. Information relating to this
publication, including its validity, is available in the IEC Catalogue of publications
(see below) in addition to new editions, amendments and corrigenda. Information on
the subjects under consideration and work in progress undertaken by the technical
committee which has prepared this publication, as well as the list of publications
issued, is also available from the following:
• IEC Web Site (www.iec.ch)
• Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/searchpub) enables you to
search by a variety of criteria including text searches, technical committees and
date of publication. On-line information is also available on recently issued
publications, withdrawn and replaced publications, as well as corrigenda.
• IEC Just Published
This summary of recently issued publications (www.iec.ch/online_news/ justpub) is
also available by email. Please contact the Customer Service Centre (see below)
for further information.
• Customer Service Centre
If you have any questions regarding this publication or need further assistance,
please contact the Customer Service Centre:

Email: custserv@iec.ch
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
INTERNATIONAL IEC
STANDARD
60079-0
Edition 3.1
2000-06
Edition 3:1998 consolidated with amendment 1:2000
Electrical apparatus for explosive
gas atmospheres –
Part 0:
General requirements
 IEC 2000 Copyright - all rights reserved
No part of this publication may be reproduced or utilized in any form or by any means, electronic or mechanical,
including photocopying and microfilm, without permission in writing from the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
PRICE CODE
XA
Commission Electrotechnique Internationale
International Electrotechnical Commission
Международная Электротехническая Комиссия
For price, see current catalogue

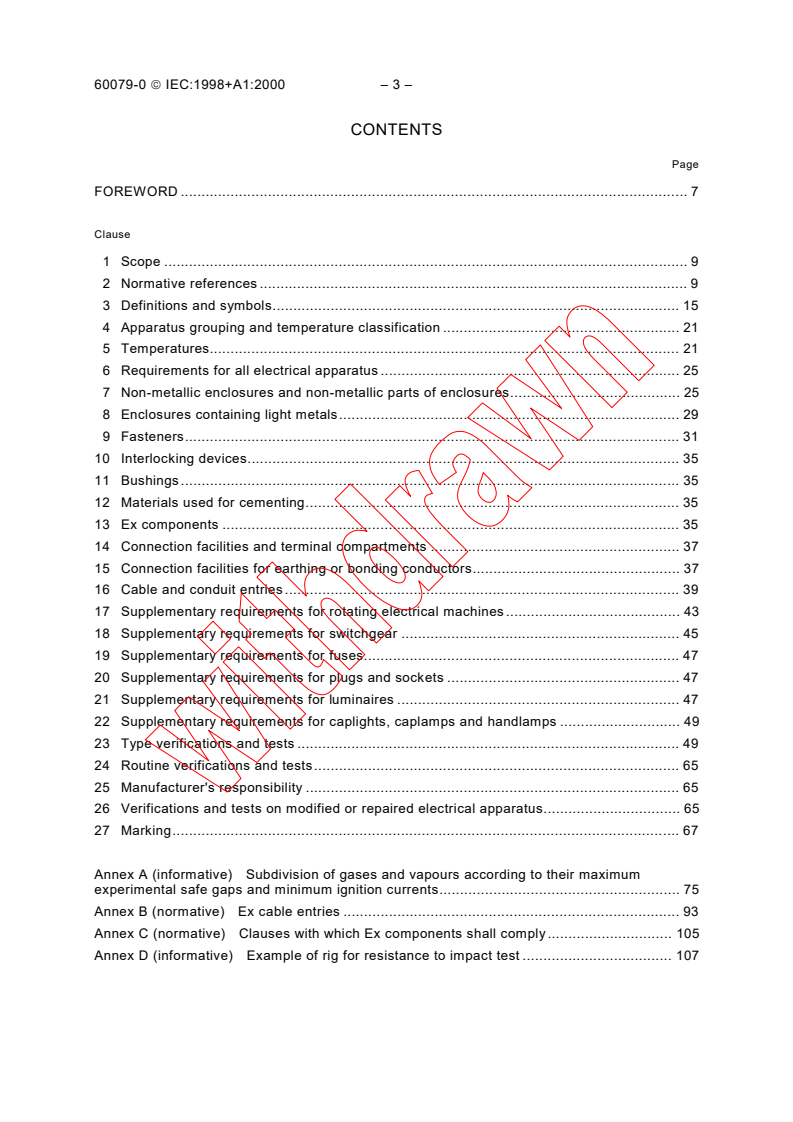

60079-0  IEC:1998+A1:2000 – 3 –

CONTENTS
Page
FOREWORD . 7

Clause
1 Scope . 9

2 Normative references . 9

3 Definitions and symbols. 15
4 Apparatus grouping and temperature classification . 21
5 Temperatures.21
6 Requirements for all electrical apparatus . 25
7 Non-metallic enclosures and non-metallic parts of enclosures. 25
8 Enclosures containing light metals. 29
9 Fasteners. 31
10 Interlocking devices. 35
11 Bushings. 35
12 Materials used for cementing. 35
13 Ex components . 35
14 Connection facilities and terminal compartments . 37
15 Connection facilities for earthing or bonding conductors. 37
16 Cable and conduit entries . 39
17 Supplementary requirements for rotating electrical machines . 43
18 Supplementary requirements for switchgear . 45
19 Supplementary requirements for fuses. 47
20 Supplementary requirements for plugs and sockets . 47
21 Supplementary requirements for luminaires . 47
22 Supplementary requirements for caplights, caplamps and handlamps . 49
23 Type verifications and tests . 49
24 Routine verifications and tests. 65
25 Manufacturer's responsibility . 65

26 Verifications and tests on modified or repaired electrical apparatus. 65
27 Marking. 67
Annex A (informative) Subdivision of gases and vapours according to their maximum
experimental safe gaps and minimum ignition currents. 75
Annex B (normative) Ex cable entries . 93
Annex C (normative) Clauses with which Ex components shall comply. 105
Annex D (informative) Example of rig for resistance to impact test . 107

60079-0  IEC:1998+A1:2000 – 5 –

Page
Figure 1 – Tolerances and clearance for threaded fasteners . 33

Figure 2 – Contact surface under head of fastener with a reduced shank . 33

Figure 3 – Illustration of entry points and branching points . 41

Figure 4 – Test piece with painted electrodes. 65

Figure B.1 – Illustration of the terms used for cable entries . 93

Figure B.2 – Rounded edge of the point of entry of the flexible cable. 95

Figure D.1 – Example of rig for resistance to impact test. 107

Table 1 – Classification of maximum surface temperatures for Group II electrical apparatus. 23
Table 2 – Ambient temperatures in service and additional marking. 23
Table 3 – Minimum cross-sectional areas of protective conductors. 39
Table 4 – Tests of resistance to impact. 53
Table 5 – Torque to be applied to the stem of bushing used for connection facilities. 57
Table A.1 – Subdivision A . 79
Table A.2 – Subdivision B . 89
Table A.3 – Subdivision C. 91
Table C.1 – Clauses with which Ex components shall comply. 105

60079-0  IEC:1998+A1:2000 – 7 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

__________
ELECTRICAL APPARATUS FOR EXPLOSIVE

GAS ATMOSPHERES –
Part 0: General requirements
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International Standards
transparently to the maximum extent possible in their national and regional standards. Any divergence between the IEC
Standard and the corresponding national or regional standard shall be clearly indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60079-0 has been prepared by technical committee 31: Electrical
apparatus for explosive atmospheres.
This third edition cancels and replaces the second edition published in 1983 and constitutes a
technical revision.
This International Standard is based on the text of European Standard EN 50014 (1992)
published by CENELEC.
This consolidated version of IEC 60079-0 is based on the third edition (1998) [documents
31/248/FDIS and 31/252/RVD], and its amendment 1 (2000) [documents 31/322/FDIS and
31/331/RVD].
It bears the edition number 3.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
Annexes B and C form an integral part of this standard.
Annexes A and D are for information only.
The committee has decided that the contents of this publication will remain unchanged until 2005.
At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
60079-0  IEC:1998+A1:2000 – 9 –

ELECTRICAL APPARATUS FOR EXPLOSIVE

GAS ATMOSPHERES –
Part 0: General requirements
1 Scope
This part of IEC 60079 specifies the general requirements for construction, testing and marking
of electrical apparatus, Ex cable entries and Ex components, intended for use in potentially
explosive atmospheres of gas, vapour and mist.
This standard does not specify requirements for safety, other than those directly related to the
explosion risk.
This standard is or will be supplemented or modified by the following parts of IEC 60079
concerning specific types of protection:
– IEC 60079-1: flameproof enclosures "d";
– IEC 60079-2: pressurized enclosures "p";
– IEC 60079-5: powder filling "q";
– IEC 60079-6: oil immersion "o";
– IEC 60079-7: increased safety "e";
– IEC 60079-11: intrinsic safety "i";
– IEC 60079-18: encapsulation "m";
– IEC 60079-22: caplights for mines susceptible to firedamp (under consideration).
This part of IEC 60079 and the parts of IEC 60079 mentioned above are not applicable to the
construction of electromedical apparatus, shot-firing exploders, test devices for exploders and
for shot-firing circuits.
NOTE 1 In addition to the types of protection listed above, IEC 60079-15 is applicable for use in a potentially
explosive atmosphere.
NOTE 2 Apparatus not conforming with this standard or the standards listed in this clause may be considered safe
by a national or other authorised body for use in potentially explosive atmospheres. In such cases, the apparatus is
identified with the symbol "s".

2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60079. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60079 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60034-5:1991, Rotating electrical machines – Part 5: Classification of degrees of
protection provided by enclosures of rotating electrical machines (IP code)
IEC 60079-1:1990, Electrical apparatus for explosive gas atmospheres – Part 1: Construction
and verification test of flameproof enclosures of electrical apparatus

60079-0  IEC:1998+A1:2000 – 11 –

IEC 60079-1A:1975, Electrical apparatus for explosive gas atmospheres – Part 1: Construction
and verification test of flameproof enclosures of electrical apparatus – First supplement:

Appendix D: Method of test for ascertainment of maximum experimental safe gap

IEC 60079-2:1983, Electrical apparatus for explosive gas atmospheres – Part 2: Electrical

apparatus, type of protection "p"

IEC 60079-3:1990, Electrical apparatus for explosive gas atmospheres – Part 3: Spark-test
apparatus for intrinsically-safe circuits

IEC 60079-4:1975, Electrical apparatus for explosive gas atmospheres – Part 4: Method of
test for ignition temperature
IEC 60079-5:1997, Electrical apparatus for explosive gas atmospheres – Part 5: Powder
filling "q"
IEC 60079-6:1995, Electrical apparatus for explosive gas atmospheres – Part 6: Oil-
immersion "o".
IEC 60079-7:1990, Electrical apparatus for explosive gas atmospheres – Part 7: Increased
safety "e"
IEC 60079-11:1991, Electrical apparatus for explosive gas atmospheres – Part 11: Intrinsic
safety "i"
IEC 60079-15:1987, Electrical apparatus for explosive gas atmospheres – Part 15: Electrical
apparatus with type of protection "n"
IEC 60079-18:1992, Electrical apparatus for explosive gas atmospheres – Part 18:
Encapsulation "m"
IEC 60079-19:1993, Electrical apparatus for explosive gas atmospheres – Part 19: Repair and
overhaul for apparatus used in explosive atmospheres (other than mines or explosives)
IEC 60079-20:1996, Electrical apparatus for explosive gas atmospheres – Part 20: Data for
flammable gases and vapours, relating to the use of electrical apparatus
IEC 60192:1973, Low-pressure sodium vapour lamps
IEC 60216-1:1990, Guide for the determination of thermal endurance properties of electrical

insulating materials – Part 1: General guidelines for ageing procedure and evaluation of test results
IEC 60216-2:1990, Guide for the determination of thermal endurance properties of electrical
insulating materials – Part 2: Choice of test criteria
IEC 60529:1989, Degrees of protection provided by enclosures (IP Code)
IEC 60662:1980, High-pressure sodium vapour lamps
IEC 60947-1:1996, Low-voltage switchgear and controlgear – Part 1: General rules
ISO 48:1994, Rubber, vulcanized or thermoplastic – Determination of hardness (hardness
between 10 IRHD and 100 IRHD)
60079-0  IEC:1998+A1:2000 – 13 –

ISO 178:1993, Plastics – Determination of flexural properties

ISO 179:1993, Plastics – Determination of Charpy impact strength

ISO 262:1973, ISO general purpose metric screw threads – Selected sizes for screws, bolts

and nuts
ISO 273:1979, Fasteners – Clearance holes for bolts and screws

ISO 286-2:1988, ISO system of limits and fits – Part 2: Tables of standard tolerance grades

and limit deviations for holes and shafts
ISO 527-2:1993, Plastics – Determination of tensile properties – Part 2: Test conditions for
moulding and extrusion plastics
ISO 965-1:1980, ISO general purpose metric screw threads – Tolerances – Part 1: Principles
and basic data
ISO 965-2:1980, ISO general purpose metric screw threads – Tolerances – Part 2: Limits of
sizes for general purpose bolt and nut threads – Medium quality
ISO 1817:1985, Rubber, vulcanized – Determination of the effect of liquids
ISO 1818:1975, Vulcanized rubbers of low hardness (10 to 35 IRHD) – Determination of
hardness
ISO 4014:1988, Hexagon head bolts – Product grades A and B
ISO 4017:1988, Hexagon head screws – Product grades A and B
ISO 4026:1993, Hexagon socket set screws with flat point
ISO 4027:1993, Hexagon socket set screws with cone point
ISO 4028:1993, Hexagon socket set screws with dog point
ISO 4029:1993, Hexagon socket set screws with cup point
ISO 4032:1986, Hexagon nuts, style 1 – Product grades A and B

ISO 4762:1989, Hexagon socket head cap screws – Product grade A
ISO 4892-1:1994, Plastics – Methods of exposure to laboratory light sources – Part 1: General
guidance
60079-0  IEC:1998+A1:2000 – 15 –

3 Definitions and symbols
For the purpose of this part of IEC 60079, the following definitions apply:

3.1
electrical apparatus
items applied as a whole or in part for the utilization of electrical energy. These include, among
others, items for the generation, transmission, distribution, storage, measurement, regulation,

conversion and consumption of electrical energy and items for telecommunications

3.2
potentially explosive atmosphere
an atmosphere which could become explosive (the danger is a potential one)
3.3
explosive gas atmosphere
a mixture with air, under atmospheric conditions, of flammable substances in the form of gas,
vapour or mist, in which, after ignition, combustion spreads throughout the unconsumed
mixture
3.4
explosive test mixture
a specified explosive mixture used for the testing of electrical apparatus for potentially
explosive atmospheres
3.5
ignition temperature of an explosive gas atmosphere
the lowest temperature of a heated surface which, under specified conditions according to
IEC 60079-4, will ignite a flammable substance in the form of a gas or vapour mixture with air
3.6
service temperature
the temperature reached when the apparatus is operating at its rating
3.7
maximum service temperature
the highest value of the service temperatures
NOTE Each apparatus may reach different service temperatures in different parts.

3.8
maximum surface temperature
the highest temperature which is attained in service under the most adverse conditions
(but within the recognized tolerances) by any part or surface of an electrical apparatus, which
would be able to produce an ignition of the surrounding explosive atmosphere
NOTE 1 The manufacturer will prescribe the product standard and also, in his particular design, he should take
into account the following other conditions:
– fault conditions specified in the standard for the type of protection concerned;
– all operating conditions specified in any other standard specified by him including recognized overloads;
– any other operating condition specified by him.
NOTE 2 The relevant surface temperature may be internal or external depending upon the type of protection
concerned.
60079-0  IEC:1998+A1:2000 – 17 –

3.9
enclosure
all the walls, doors, covers, cable entries, rods, spindles, shafts, etc., which contribute to the

type of protection and/or the degree of protection IP of the electrical apparatus

3.10
type of protection
the specific measures applied to electrical apparatus to avoid ignition of a surrounding

explosive atmosphere
3.11
degree of protection of enclosure (IP)
a numerical classification according to IEC 60529 preceded by the symbol IP applied to the
enclosure of electrical apparatus to provide for
– protection of persons against contact with or approach to live parts and against contact with
moving parts (other than smooth rotating shafts and the like) inside the enclosure,
– protection of the electrical apparatus against ingress of solid foreign objects and, where
indicated by the classification,
– protection of the electrical apparatus against harmful ingress of water.
NOTE The enclosure which provides the degree of protection IP is not necessarily identical to the apparatus
enclosure for the types of protection listed in clause 1.
3.12
rated value
a quantity value assigned, generally by the manufacturer, for a specified operating condition of
a component, device or apparatus
3.13
rating
the set of rated values and operating conditions
3.14
cable entry
a device permitting the introduction of one or more electric and/or fibre optics cables into an
electrical apparatus so as to maintain the relevant type of protection
3.15
Ex cable entry
a cable entry tested separately from the apparatus enclosure but certified as an apparatus and

which can be fitted to the apparatus enclosure during installation without further certification
3.16
conduit entry
a means of introducing a conduit into an electrical apparatus so as to maintain the relevant
type of protection
3.17
compression element
an element of a cable entry acting on the sealing ring to enable the latter to fulfil its function

60079-0  IEC:1998+A1:2000 – 19 –

3.18
clamping device
an element of a cable entry for preventing tension or torsion in the cable from being transmitted

to the connections
3.19
sealing ring
a ring used in a cable or conduit entry to ensure the sealing between the entry and the cable or

conduit
3.20
terminal compartment
a separate compartment or part of a main enclosure, communicating or not with the main
enclosure, and containing connection facilities
3.21
connection facilities
terminals, screws or other parts, used for the electrical connection of conductors of external
circuits
3.22
bushing
an insulating device carrying one or more conductors through an internal or external wall of an
enclosure
3.23
Ex component
a part of electrical apparatus for potentially explosive atmospheres, which is not intended to be
used alone in such atmospheres and requires additional certification when incorporated into
electrical apparatus or systems for use in potentially explosive atmospheres
3.24
symbol "X"
symbol used as a suffix to a certificate reference to denote special conditions for safe use
3.25
symbol "U"
symbol used as a suffix to a certificate reference to denote an Ex component
NOTE The symbols X and U should not be used together.

3.26
certificate
a document confirming that the apparatus is in conformity with the requirements, the type tests
and, where appropriate, the routine tests in the standard referred to therein. A certificate can
relate to an Ex apparatus or an Ex component
NOTE A certificate may be produced by the manufacturer, the user, or a third party, for example, an IEC Ex
accepted certification body, a national certification body, or an authorised person.

60079-0  IEC:1998+A1:2000 – 21 –

4 Apparatus grouping and temperature classification

4.1 Electrical apparatus for potentially explosive atmospheres is divided into the following:

– Group I: electrical apparatus for mines susceptible to firedamp;

– Group II: electrical apparatus for places with a potentially explosive atmosphere, other than

mines susceptible to firedamp.

Electrical apparatus intended for mines where the atmosphere, in addition to firedamp, may

contain significant proportions of other flammable gases (i.e. other than methane); it shall be

constructed and tested in accordance with the requirements relating to Group I and also to the
subdivision of Group II corresponding to the other significant flammable gases. This electrical
apparatus shall then be marked appropriately (for example "Ex d I/IIB T3" or "Ex d I/II (NH )").
4.2 Electrical apparatus of Group II may be subdivided according to the nature of the
potentially explosive atmosphere for which it is intended.
4.2.1 For the types of protection flameproof enclosure "d", and intrinsic safety "i", electrical
apparatus of Group II is subdivided into IIA, IIB and IIC as required in the specific standards
concerning these types of protection.
NOTE 1 This subdivision is based on the maximum experimental safe gap (MESG) for flameproof enclosures or
the minimum ignition current (MIC) for intrinsically safe electrical apparatus (see annex A).
NOTE 2 Apparatus marked IIB is suitable for applications requiring Group IIA apparatus. Similarly, apparatus IIC
is suitable for applications requiring Group IIA or Group IIB apparatus.
4.2.2 For all types of protection, apparatus of Group II shall be marked as a function of its
maximum surface temperature according to 5.1.2.
4.3 The electrical apparatus may be tested for a particular explosive atmosphere. In this
case, it shall be certified and marked accordingly.
5 Temperatures
5.1 Maximum surface temperature
5.1.1 For electrical apparatus of Group I, the maximum surface temperature shall be specified
in relevant documentation according to 23.2.
This maximum surface temperature shall not exceed

– 150 °C on any surface where coal dust can form a layer;
– 450 °C where coal dust is not expected to form a layer (for example due to sealing or
ventilation), provided that
a) the actual maximum surface temperature is marked on the apparatus, or
b) the symbol X is placed after the certificate reference to indicate the conditions for safe use.
NOTE When choosing electrical apparatus of Group I, the user should take into account the influence and the
smouldering temperature of coal dusts if they are likely to be deposited in a layer on surfaces with temperatures
above 150 °C.
60079-0  IEC:1998+A1:2000 – 23 –

5.1.2 Group II electrical apparatus shall be arranged and marked according to 27.2 f) and
shall be
– either preferably classified in a temperature class given in table 1;

– or defined by the actual maximum surface temperature;

– or, if appropriate, restricted to the specific gas for which it is intended.

Table 1 – Classification of maximum surface temperatures for

Group II electrical apparatus
Maximum surface temperature
Temperature class
°C
T1 450
T2 300
T3 200
T4 135
T5 100
T6 85
5.2 Ambient temperatures
Electrical apparatus shall normally be designed for use in the ambient temperature range
between –20 °C and +40 °C; in this case, no additional marking is necessary.
When the electrical apparatus is designed for use in a different range of ambient temperatures,
it is considered to be special; the ambient temperature range shall then be stated by the
manufacturer and specified in the certificate; the marking shall then include either the symbol
T or T together with the special range of ambient temperatures or, if this is impracticable,
a amb
the symbol X shall be placed after the certificate reference, according to 27.2 i) (see table 2).
Table 2 – Ambient temperatures in service and additional marking
Electrical apparatus Ambient temperature in service Additional marking
Normal Maximum: +40 °C None
Minimum: –20 °C
Special Stated by the manufacturer and T or T
a amb
specified in the certificate
with the special range, for
example: –30 °C ≤ T ≤ +40 °C
a
or the symbol X
5.3 Surface temperature and ignition temperature
The lowest ignition temperature of the explosive atmospheres concerned shall be above the
maximum surface temperature. However, for components having a total surface area of not
more than 10 cm , their surface temperature may exceed that for the temperature class
marked on the electrical apparatus for Group II or the corresponding maximum surface
temperature for Group I, if there is no risk of ignition from these components, with a safety
margin of

50 K for T1, T2 and T3;

25 K for T4, T5 and T6 and Group I.

60079-0  IEC:1998+A1:2000 – 25 –

This safety margin shall be ensured by experience of similar components or by tests of the
electrical apparatus itself in representative explosive mixtures.

NOTE During the tests, the safety margin may be provided by increasing the ambient temperature.

More specific relaxations for the surface temperature of small components, such as are used in
"i" circuits, are given in IEC 60079-11.

6 Requirements for all electrical apparatus

6.1 Electrical apparatus for use in potentially explosive atmospheres shall comply with the

requirements of this standard as modified by the specific standards for the types of protection
as listed in clause 1.
NOTE If the electrical apparatus has to withstand particularly adverse service conditions (for example rough
handling, humidity effects, ambient temperature variations, effects of chemical agents, corrosion), these should be
specified to the manufacturer by the user and are not the responsibility of the testing station.
6.2 Enclosures which can be opened more quickly than the time necessary
a) to allow incorporated capacitors, charged by a voltage of 200 V or more, to discharge to a
value of residual energy of

0,2 mJ for electrical apparatus of Group I or Group IIA, or

0,06 mJ for electrical apparatus of Group IIB, or

0,02 mJ for electrical apparatus of Group IIC, including apparatus marked Group II only,

or double the above energy levels if the charging voltage is less than 200 V,
b) or to allow the cooling of enclosed hot components to a surface temperature below the
temperature class of the electrical apparatus
shall either be marked with the warning AFTER DE-ENERGISING, DELAY Y MINUTES
BEFORE OPENING,
Y being the value in minutes of the delay required;
or alternatively, the apparatus may be marked with the warning DO NOT OPEN WHEN AN
EXPLOSIVE GAS ATMOSPHERE MAY BE PRESENT.
7 Non-metallic enclosures and non-metallic parts of enclosures
7.1 General
The following requirements, and those of 23.4.7, apply to non-metallic enclosures and non-
metallic parts of enclosures, on which the type of protection depends.

However, for sealing rings (see 3.19) on which the type of protection depends, the proof
furnished according to B.3.3 is sufficient.
7.1.1 The documents according to 23.2 shall specify both the material and the manufacturing
process of the enclosure or part of the enclosure.
7.1.2 The specification for plastic materials shall include
a) the name of the manufacturer;
b) the exact and complete reference of the material, including its colour, percentage of fillers
and any other additives, if used;

60079-0  IEC:1998+A1:2000 – 27 –

c) the possible surface treatments, such as varnishes, etc.;

d) the temperature index TI corresponding to the 20 000 h point on the thermal endurance graph

without loss of flexural strength exceeding 50 %, determined in accordance with IEC 60216-1

and IEC 60216-2 and based on the flexing property in accordance with ISO 178. If the material

does not break in this test before exposure to the heat, the index shall be based on the tensile

strength in accordance with ISO 527-2 with test bars of type 1A or 1B.

The data by which these characteristics are defined shall be supplied by the manufacturer.

7.1.3 The testing station is not required to verify compliance of the material with its definition.

7.2 Thermal endurance
The plastic materials shall have a temperature index TI corresponding to the 20 000 h point
(see 7.1.2) of at least 20 K greater than the temperature of the hottest point of the enclosure or
the part of the enclosure (see 23.4.6.1), having regard to the maximum ambient temperature in
service (see 5.2).

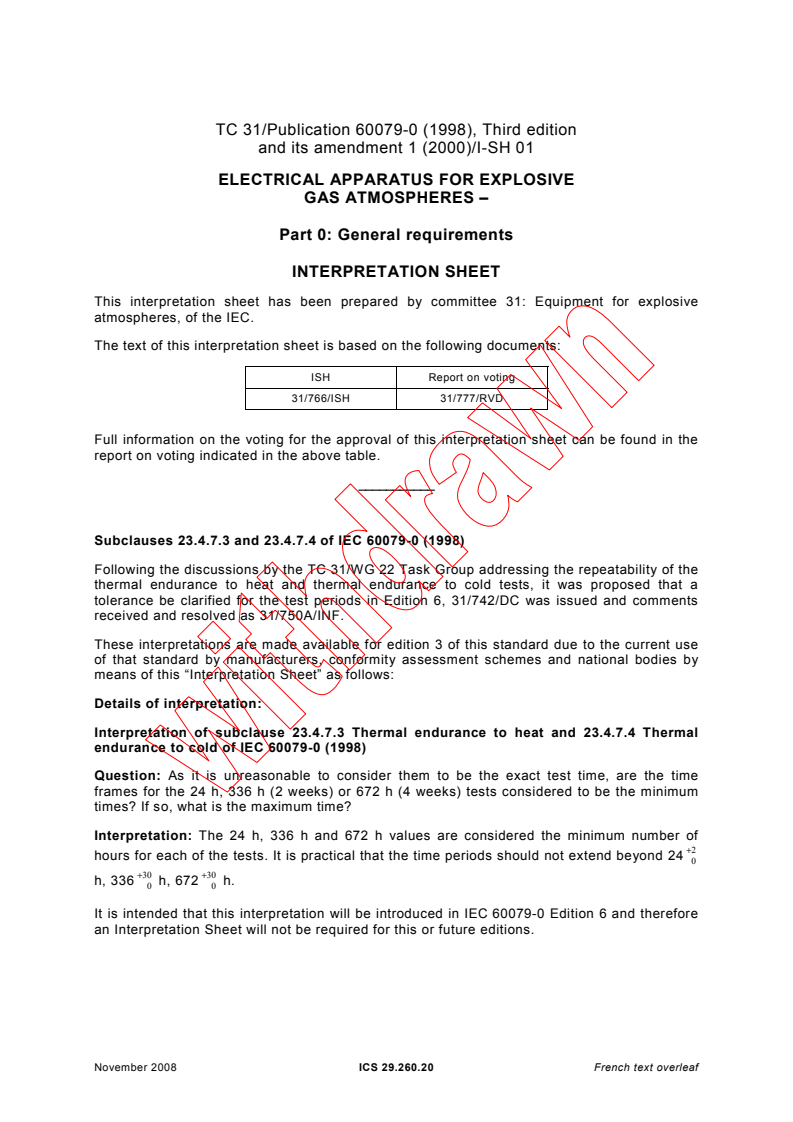

The endurance to heat and to cold of the enclosures, or parts of enclosures, of plastic
materials shall be satisfactory (see 23.4.7.3 and 23.4.7.4).
7.3 Electrostatic charges on enclosures or parts of enclosures of plastic material
The following requirements apply only to plastic enclosures, to plastic parts of enclosures and
to other exposed plastic parts of electrical apparatus for
– non-fixed electrical apparatus;
– fixed apparatus with plastic parts that are likely to be rubbed or cleaned on site.
7.3.1 Electrical apparatus of Group I
Enclosures of plastic material with surface area projected in any direction of more than
100 cm shall be so designed that under normal conditions of use, maintenance and cleaning,
danger of ignition due to electrostatic charges is avoided.
This requirement shall be satisfied by suitable selection of the material so that the insulation
resistance, measured according to the method given in 23.4.7.8 does not exceed 1 GΩ at (23 ± 2) °C
and (50 ± 5) % relative humidity, or by virtue of the size, shape and layout, or other protective
methods, such that dangerous electrostatic charges are not likely to occur.
If, however, the danger of ignition cannot be avoided in the design, a warning label shall

indicate the safety measures to be applied in service.
NOTE 1 When selecting electrical insulating materials, attention should be paid to maintaining a minimum
insulation resistance to avoid problems arising from touching exposed plastic parts that are in contact with live
parts.
NOTE 2 Further restrictions may apply to plastic enclosures for use in areas where an explosive gas atmosphere
is present continuously or is present for long periods.

60079-0  IEC:1998+A1:2000 – 29 –

7.3.2 Electrical apparatus of Group II

Enclosures shall be so designed that under normal conditions of use, maintenance and

cleaning, danger of ignition due to electrostatic charges is avoided. This requirement shall be

satisfied by either of the following:

a) by suitable selection of the material so that the insulation resistance of the enclosure,

measured in accordance to 23.4.7.8, does not exceed 1 GΩ at (23 ± 2) °C and (50 ± 5) %

relative humidity;
b) or by limitation of the surface area of plastic enclosures or plastic parts of enclosures as

follows (see also note 2):
– for Group IIA and IIB apparatus to a maximum of 100 cm , except that this may be
increased to a maximum of 400 cm if the exposed areas of plastics are surrounded by
conductive earthed frames;
– for Group IIC apparatus, including light-transmitting parts, to a maximum of 20 cm ,
except that this may be increased to a maximum of 100 cm if the plastic parts are
additionally protected against the occurrence of dangerous electrostatic charges;
c) or by virtue of the size, shape and lay-out, or other protective methods, such that
dangerous electrostatic charges are not likely to occur.
If the danger of ignition cannot be avoided in the design of the apparatus, a warning label shall
indicate the safety measures to be applied in service.
NOTE 1 When selecting electrical insulating materials' attention should be paid to maintaining a minimum
insulation resistance to avoid problems arising from touching exposed plastic parts that are in contact with live
parts.
NOTE 2 Further restrictions may apply to plastic enclosures for use in areas where an explosive gas atmosphere
is present continuously or is present for long periods (zone 0).
7.4 Threaded holes
Threaded holes for fasteners which secure covers intended to be opened in service for
adjustment, inspection and other operational reasons may only be tapped into the plastic
material when the thread form is compatible with the plastic material of the enclosure.
8 Enclosures containing light metals
8.1 Materials used in the construction of enclosures of electrical apparatus of Group I shall
not contain, by mass
a) more than 15 % in total of aluminium, magnesium and titanium; and

b) more than 6 % in total of magnesium and titanium.
8.2 Material used in the construction of enclosures of electrical apparatus of Group II shall not
contain, by mass, more than 7,5 % magnesium.
8.3 Threaded holes in enclosures for fasteners which secure covers intended to be opened in
service for adjustment, inspection and other operational reasons may only be tapped in the
material of the enclosure when the thread form is compatible with the material used for the
enclosure.
60079-0  IEC:1998+A1:2000 – 31 –

8.4 The provisions of 8.1 do not apply to Group I surveying instruments carried by persons.

9 Fasteners
9.1 General
Parts necessary to achieve a standard type of protection or used to prevent access to

uninsulated live parts shall be capable of being released or removed only with the aid of a tool.

Fastening screws for enclosures of materials containing light metals may be made of light

metal or plastics if the material of the fastener is compatible with that of the enclosure.
9.2 Special fasteners
When any of the standards for a specific standard type of protection requires a special
fastener, this shall conform to the following:
– the thread shall be coarse pitch in accordance with ISO 262, with a tolerance fit of 6g/6H in
accordance with ISO 965;
– the head of the screw or nut shall be in accordance with ISO 4014, ISO 4017, ISO 4032
or ISO 4762, and, in the case of hexagon socket set screws, ISO 4026, ISO 4027, ISO
4028 or ISO 4029;
– the holes of the electrical apparatus shall comply with the requirements of 9.3.
NOTE For Group I the heads of special fasteners liable to mechanical damage in normal service which may
invalidate the type of protection should be protected, for example by the use of shrouds or counter-bored holes.
9.3 Electrical apparatus – holes for special fasteners
9.3.1 Holes for the threaded fasteners of 9.2 shall be threaded for a distance to accept a
thread engagement, h, at least equal to the major diameter of the thread of the fastener
(see figures 1 and 2).
9.3.2 The thread shall have a tolerance fit of 6H in accordance with ISO 965, and either:
a) the hole under the head of the associated fastener shall allow a clearance not greater than
a medium tolerance fit of H13 in accordance with ISO 286-2 (see figure 1 and ISO 273); or
b) the hole under the head (or nut) of an associated reduced shank fastener shall be threaded
to enable the fastener to be retained. The dimensions of the threaded hole shall be such
that the surrounding surface in contact with the head of such a fastener shall be at least
equal to that of a fastener without a reduced shank in a clearance hole (see figure 2).

60079-0  IEC:1998+A1:2000 – 33 –

C
Thread fit 6H to ISO 965
IEC  495/98
h ≥ major diameter of the thread of the fastener
c maximum clearance permitted by tolerance of fit H13 of ISO 286-2.

Figure 1 – Tolerances and clearance for threaded fasteners
X

IEC  496/98
∅ standard clearance hole appropriate to the threadform
h ≥ major diameter of the thread of the fastener
X the contact dimension of a reduced shank fastener
X ≥ the contact dimension of a standard head of a standard fastener (without
reduced shank) threaded throughout its length with the size of thread used
Figure 2 – Contact surface under head of fastener with a reduced shank
9.3.3 In the case of hexagon socket set screws, the screw shall have a tolerance fit of 6H in
accordance with ISO 965 and shall not protrude from the threaded hole after tightening.
h
h
h
60079-0  IEC:1998+A1:2000 – 35 –

10 Interlocking devices
Interlocking devices used to maintain a type of protection shall be so constructed that their

effectiveness cannot readily be defeated by the use, for example, of a screwdriver or pliers.

11 Bushings
Bushings used as connection facilities and which may be subjected to a torque while the

connection or disconnection is being made shall be mounted in such a way that all parts are

secured against turning.
The relevant torque test is specified in 23.4.5.
12 Materials used for cementing
12.1 The manufacturer's documents submitted according to 23.2 of this standard shall testify
that for the intended operating conditions, the materials used for cementing, and on which
safety depends, have a thermal stability adequate for the minimum and maximum temperatures
to which they will be subjected, within the rating of the electrical apparatus.
The thermal stability is considered adequate if the limiting values for the material are below or
equal to the lowest working temperature and at least 20 K above the maximum temperature.
NOTE If the cementing has to withstand adverse service conditions, appropriate measures should be agreed
between user and manufacturer (see 6.1).
12.2 The testing station is not required to verify the characteristics listed in the documents
mentioned in 12.1.
13 Ex components
13.1 Ex components shall comply with the requirements given in annex C and may be
a) an empty enclosure;
b) components or assemblies of components for use with apparatus complying with the
requirements of one or more of the types of protection listed in clause 1.

13.2 Ex components may be mounted
a) completely within an apparatus enclosure (for example a type "e" terminal, ammeter, heater
or indicator; a type "d" switch component or thermostat, a type "i" supply); or
b) completely external to the apparatus enclosure (for example a type "e" earth terminal, a
type "i" sensor); or
c) partly within and partly external to the apparatus enclosure (for example a type "d" push
button switch, a limit switch or indicating lamp, a type "e" ammeter, a type "i" indicator).

60079-0  IEC:1998+A1:2000 – 37 –

13.3 In the case of mounting completely within the enclosure the only parts to be tested or
assessed when used in an apparatus are those parts which cannot be tested and/or assessed
as a separate component (for example test or assessment of surface temperature, creepage

distance and clearance, when the component is mounted).

13.4 In the case of mounting external to the enclosure or partly within and partly external to
the enclosure, the interface between the Ex component and the enclosure shall be tested or
assessed for compliance with the relevant type of protection and for compliance with the

mec
...


NORME CEI
INTERNATIONALE
60079-0
Edition 3.1
2000-06
Edition 3:1998 consolidée par l’amendement 1:2000
Matériel électrique pour atmosphères
explosives gazeuses –
Partie 0:
Règles générales
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 60079-0:1998+A1:2000(F)
Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE
60079-0
Edition 3.1
2000-06
Edition 3:1998 consolidée par l’amendement 1:2000
Matériel électrique pour atmosphères
explosives gazeuses –
Partie 0:
Règles générales
 IEC 2000 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
XA
Commission Electrotechnique Internationale
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur

– 2 – 60079-0  CEI:1998+A1:2000

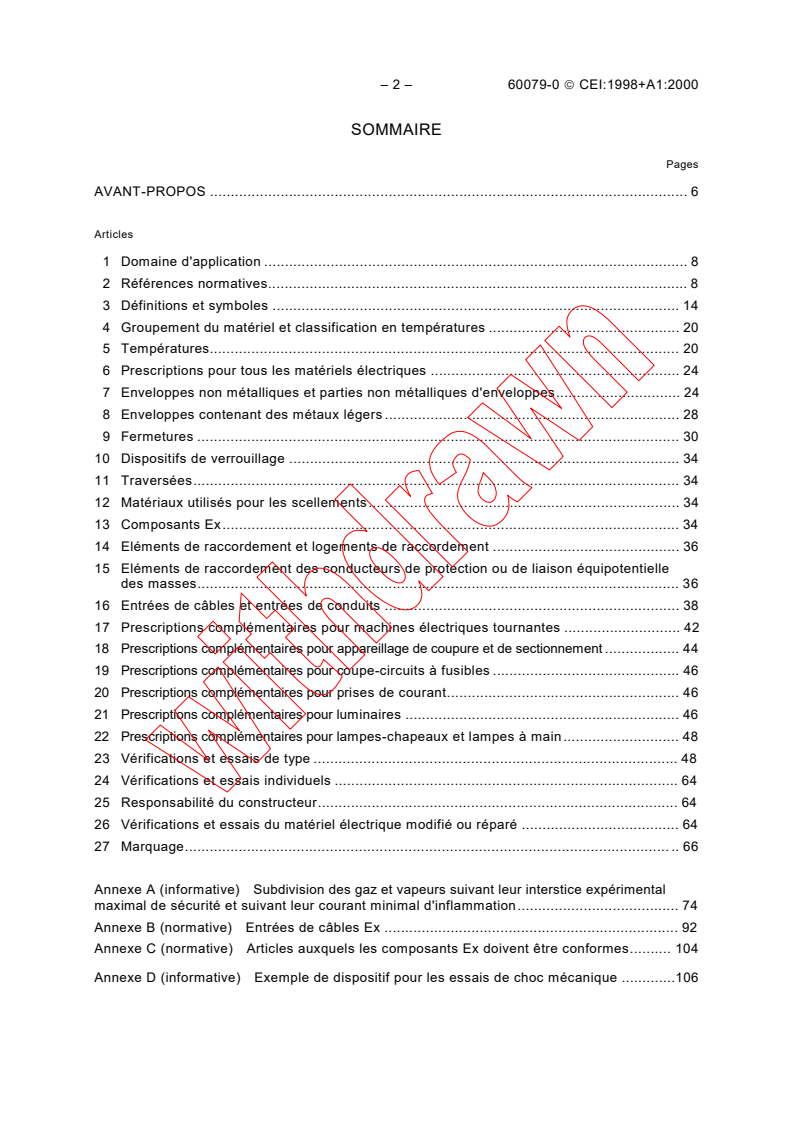

SOMMAIRE
Pages
AVANT-PROPOS . 6

Articles
1 Domaine d'application . 8

2 Références normatives. 8

3 Définitions et symboles . 14
4 Groupement du matériel et classification en températures . 20
5 Températures.20
6 Prescriptions pour tous les matériels électriques . 24
7 Enveloppes non métalliques et parties non métalliques d'enveloppes. 24
8 Enveloppes contenant des métaux légers . 28
9 Fermetures . 30
10 Dispositifs de verrouillage . 34
11 Traversées. 34
12 Matériaux utilisés pour les scellements. 34
13 Composants Ex. 34
14 Eléments de raccordement et logements de raccordement . 36
15 Eléments de raccordement des conducteurs de protection ou de liaison équipotentielle
des masses. 36
16 Entrées de câbles et entrées de conduits . 38
17 Prescriptions complémentaires pour machines électriques tournantes . 42
18 Prescriptions complémentaires pour appareillage de coupure et de sectionnement . 44
19 Prescriptions complémentaires pour coupe-circuits à fusibles . 46
20 Prescriptions complémentaires pour prises de courant. 46
21 Prescriptions complémentaires pour luminaires . 46
22 Prescriptions complémentaires pour lampes-chapeaux et lampes à main. 48
23 Vérifications et essais de type . 48
24 Vérifications et essais individuels . 64

25 Responsabilité du constructeur. 64
26 Vérifications et essais du matériel électrique modifié ou réparé . 64
27 Marquage. . 66
Annexe A (informative) Subdivision des gaz et vapeurs suivant leur interstice expérimental
maximal de sécurité et suivant leur courant minimal d'inflammation. 74
Annexe B (normative) Entrées de câbles Ex . 92
Annexe C (normative) Articles auxquels les composants Ex doivent être conformes. 104
Annexe D (informative) Exemple de dispositif pour les essais de choc mécanique .106

– 4 – 60079-0  CEI:1998+A1:2000

Pages
Figure 1 – Tolérances et espace pour fermetures vissées . 32

Figure 2 – Surface en contact sous la tête d'une fermeture à tige réduite . 32

Figure 3 – Illustration des points d'entrées et de branchements. 40

Figure 4 – Eprouvette avec électrodes conductrices peintes. 64

Figure B.1 – Illustration des termes utilisés pour les entrées de câble . 92

Figure B.2 – Arrondi du point d'entrée d'un câble flexible . 94

Figure D.1 – Exemple de dispositif pour les essais de choc mécanique . 106

Tableau 1 – Classification des températures maximales de surface
des matériels électriques du Groupe II . 22
Tableau 2 – Températures ambiantes d'emploi et marquage additionnel . 22
Tableau 3 – Section minimale des conducteurs de protection. 38
Tableau 4 – Essais de tenue aux chocs . 52
Tableau 5 – Couple à appliquer à la tige des traversées utilisées comme éléments
de raccordement . 56
Tableau A.1 – Subdivision A . 78
Tableau A.2 – Subdivision B . 88
Tableau A.3 – Subdivision C . 90
Tableau C.1 – Articles auxquels les composants Ex doivent être conformes. 104

– 6 – 60079-0  CEI:1998+A1:2000

COMMISSION ELECTROTECHNIQUE INTERNATIONALE

__________
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 0: Règles générales
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés comme
normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60079-0 a été établie par le comité d'études 31 de la CEI:
Matériel électrique pour atmosphères explosives.
Cette troisième édition annule et remplace la seconde édition parue en 1983 et constitue une
révision technique.
La présente norme internationale est issue de la Norme européenne EN 50014 (1992) publiée
par CENELEC.
La présente version consolidée de la CEI 60079-0 est issue de la troisième édition (1998)
[documents 31/248/FDIS et 31/252/RVD], et de son amendement 1 (2000) [documents
31/322/FDIS et 31/331/RVD].
Elle porte le numéro d'édition 3.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
Les annexes B et C font partie intégrante de cette norme.
Les annexes A et D sont données uniquement à titre d'information.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2005. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 8 – 60079-0  CEI:1998+A1:2000

MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 0: Règles générales
1 Domaine d'application
La présente partie de la CEI 60079 spécifie les règles générales de construction, d'essais et de
marquage du matériel électrique, des entrées de câble Ex, et des composants Ex destinés à
être utilisés dans des atmosphères explosibles sous forme de gaz, vapeurs ou brouillards.
La présente norme ne spécifie pas de règles de sécurité autres que celles directement liées au
risque d'explosion.
La présente norme est complétée ou modifiée par les parties suivantes de la CEI 60079
relatives à des modes spécifiques de protection:
– CEI 60079-1: enveloppes antidéflagrantes «d»;
– CEI 60079-2: surpression interne «p»;
– CEI 60079-5: remplissage pulvérulent «q»;
– CEI 60079-6: immersion dans l'huile «o»;
– CEI 60079-7: sécurité augmentée «e»;
– CEI 60079-11: sécurité intrinsèque «i»;
– CEI 60079-18: encapsulage «m»;
– CEI 60079-22: lampes-chapeaux pour les mines grisouteuses (à l'étude).
La présente partie de la CEI 60079 et les parties de la CEI 60079 citées ci-dessus ne
s'appliquent ni à la construction de matériel électromédical, ni à celle d'exploseurs de mise à
feu, dispositifs d'essais pour exploseurs et pour circuits d'allumage d'explosifs.
NOTE 1 En complément aux modes de protection listés ci-dessus, la CEI 60079-15 est applicable à l'utilisation en
atmosphères explosibles.
NOTE 2 Des matériels non conformes à la présente norme ou aux normes citées ci-dessus peuvent être
considérés comme sûrs par un organisme national ou un organisme agréé pour utilisation en atmosphère
explosible. Dans ce cas, le matériel est identifié par le symbole «s».

2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60079.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60079 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60034-5:1991, Machines électriques tournantes – Cinquième partie: Classification des
degrés de protection procurés par les enveloppes des machines électriques tournantes (code IP)
CEI 60079-1:1990, Matériel électrique pour atmosphères explosives gazeuses – Première partie:
Construction, vérification et essais des enveloppes antidéflagrantes de matériel électrique

– 10 – 60079-0  CEI:1998+A1:2000

CEI 60079-1A:1975, Matériel électrique pour atmosphères explosives gazeuses – Première
partie: Construction, vérification et essais des enveloppes antidéflagrantes de matériel

électrique – Premier complément – Annexe D: Méthode d'essai pour la détermination de

l'interstice expérimental maximal de sécurité

CEI 60079-2:1983, Matériel électrique pour atmosphères explosives gazeuses – Deuxième

partie: Matériel électrique à mode de protection «p»

CEI 60079-3:1990, Matériel électrique pour atmosphères explosives gazeuse – Troisième

partie: Eclateur pour les circuits de sécurité intrinsèque

CEI 60079-4:1975, Matériel électrique pour atmosphères explosives gazeuse – Quatrième
partie: Méthode d'essai pour la détermination de la température d'inflammation
CEI 60079-5:1997, Matériel électrique pour atmosphères explosives gazeuses – Cinquième
partie: Remplissage pulvérulent «q»
CEI 60079-6:1995, Matériel électrique pour atmosphères explosives gazeuses – Partie 6:
Immersion dans l'huile «o»
CEI 60079-7:1990, Matériel électrique pour atmosphères explosives gazeuses – Septième
partie: Sécurité augmentée «e»
CEI 60079-11:1991, Matériel électrique pour atmosphères explosives gazeuses – Onzième
partie: Sécurité intrinsèque «i»
CEI 60079-15:1987, Matériel électrique pour atmosphères explosives gazeuses – Quinzième
partie: Matériel électrique avec mode de protection «n»
CEI 60079-18:1992, Matériel électrique pour atmosphères explosives gazeuses – Partie 18:
Encapsulage «m»
CEI 60079-19:1993, Matériel électrique pour atmosphères explosives gazeuses – Partie 19:
Réparation et révision du matériel utilisé en atmosphères explosives (autre que celui utilisé
dans les mines ou pour la fabrication des explosifs)
CEI 60079-20:1996, Matériel électrique pour atmosphères explosives gazeuses – Partie 20:
Données pour gaz et vapeurs inflammables, en relation avec l'utilisation des matériels électriques
CEI 60192:1973, Lampes à vapeur de sodium à basse pression
CEI 60216-1:1990, Guide pour la détermination des propriétés d'endurance thermique de

matériaux isolants électriques – Première partie: Guide général relatif aux méthodes de
vieillissement et à l'évaluation des résultats d'essai
CEI 60216-2:1990, Guide pour la détermination des propriétés d'endurance thermique de
matériaux isolants électriques – Deuxième partie: Choix de critères d'essai
CEI 60529:1989, Degrés de protection procurés par les enveloppes (Code IP)
CEI 60662:1980, Lampes à vapeur de sodium à haute pression
CEI 60947-1:1996, Appareillage à basse tension – Partie 1: Règles générales
ISO 48:1994, Caoutchouc vulcanisé ou thermoplastique – Détermination de la dureté (dureté
comprise entre 10 DIDC et 100 DIDC)

– 12 – 60079-0  CEI:1998+A1:2000

ISO 178:1993, Plastiques – Détermination des propriétés en flexion

ISO 179:1993, Plastiques – Détermination de la résistance au choc Charpy

ISO 262:1973, Filetages métriques ISO pour usages généraux – Sélection de dimensions pour

la boulonnerie
ISO 273:1979, Eléments de fixation – Trous de passage pour vis

ISO 286-2:1988, Système ISO de tolérances et d'ajustements – Partie 2: Tables des degrés de

tolérance normalisés et des écarts limites des alésages et des arbres
ISO 527-2:1993, Plastiques – Détermination des propriétés en traction – Partie 2: Conditions
d'essai des plastiques pour moulage et extrusion
ISO 965/1:1980, Filetages métriques ISO pour usages généraux – Tolérances – Partie 1:
Principes et données fondamentales
ISO 965-2:1980, Filetages métriques ISO pour usages généraux – Tolérances – Partie 2:
Dimensions limites pour la boulonnerie d'usage courant – Qualité moyenne
ISO 1817:1985, Caoutchoucs vulcanisés – Détermination de l'action des liquides
ISO 1818:1975, Caoutchouc vulcanisé de basse dureté (10 à 35 D.I.D.C.) – Détermination de
la dureté
ISO 4014:1988, Vis à tête hexagonale partiellement filetées – Grades A et B
ISO 4017:1988, Vis à tête hexagonale entièrement filetées– Grades A et B
ISO 4026:1993, Vis sans tête à six pans creux, à bout plat
ISO 4027:1993, Vis sans tête à six pans creux, à bout conique
ISO 4028:1993, Vis sans tête à six pans creux, à téton
ISO 4029:1993, Vis sans tête à six pans creux, à cuvette
ISO 4032:1986, Ecrous hexagonaux, style 1 – Grades A et B

ISO 4762:1989, Vis à tête cylindrique à six pans creux – Grade A
ISO 4892-1:1994, Plastiques – Méthodes d'exposition à des sources lumineuses de labo-
ratoire – Partie 1: Guide général

– 14 – 60079-0  CEI:1998+A1:2000

3 Définitions et symboles
Pour les besoins de la présente partie de la CEI 60079, les définitions suivantes s'appliquent:

3.1
matériel électrique
objets qui servent en tout ou en partie à la mise en jeu de l'énergie électrique. En font partie,
entre autres, les objets destinés à la production, à la transmission, à la distribution, à

l'accumulation, à la mesure, à la régulation, à la transformation et à la consommation de

l'énergie électrique, y compris pour les télécommunications

3.2
atmosphère explosible
atmosphère susceptible de devenir explosive (le danger existe à l'état potentiel)
3.3
atmosphère explosive gazeuse
mélange avec l'air, dans les conditions atmosphériques, de substances inflammables sous
forme de gaz, vapeurs ou brouillards, dans lequel, après inflammation, la combustion se
propage à l'ensemble du mélange non brûlé
3.4
mélange explosif d'essai
mélange explosif spécifié utilisé pour les essais du matériel électrique pour atmosphères explosibles
3.5
température d'inflammation d'une atmosphère explosive gazeuse
température la plus basse d'une surface chaude qui, dans des conditions spécifiées
conformément à la CEI 60079-4, enflammera une substance inflammable sous la forme d'un
mélange de gaz ou de vapeur avec l'air
3.6
température de service
température atteinte lorsque le matériel est en fonctionnement à ses caractéristiques
assignées
3.7
température maximale de service
valeur la plus élevée des températures de service

NOTE Chaque matériel peut atteindre des températures de service différentes dans ses différentes parties.
3.8
température maximale de surface
température la plus élevée, atteinte en service dans les conditions les plus défavorables (mais
à l'intérieur des tolérances reconnues) par toute partie ou toute surface d'un matériel électrique
susceptible de provoquer une inflammation de l'atmosphère explosive environnante
NOTE 1 Le constructeur indiquera la norme de produit et il convient que, dans sa conception particulière, il prenne
en compte également les autres conditions ci-après:
– conditions de défaut spécifiées dans la norme du mode de protection concerné;
– toutes conditions de fonctionnement spécifiées dans toute autre norme spécifiée par lui, y compris les sur-
charges reconnues;
– toutes autres conditions de fonctionnement spécifiées par lui.
NOTE 2 La température de surface concernée peut être interne ou externe en fonction du mode de protection concerné.

– 16 – 60079-0  CEI:1998+A1:2000

3.9
enveloppe
ensemble des parois, portes, couvercles, entrées de câbles, tiges, axes, arbres, etc., qui

assurent le mode de protection et/ou le degré de protection IP du matériel électrique

3.10
mode de protection
mesures spécifiques appliquées au matériel électrique pour éviter l'inflammation d'une

atmosphère explosive environnante

3.11
degré de protection des enveloppes (IP)
classification numérique précédée par le symbole IP selon la CEI 60529, indiquant les mesures
appliquées à l'enveloppe du matériel électrique pour assurer
– la protection des personnes contre les contacts ou l'approche des parties actives et contre
les contacts avec des pièces en mouvement (autres que les arbres lisses en rotation et
analogues) intérieures à l'enveloppe,
– la protection du matériel électrique contre la pénétration d'objets solides étrangers et, si
cela figure dans la classification,
– la protection du matériel électrique contre les effets nuisibles dus à l'entrée de l'eau.
NOTE L'enveloppe qui assure le degré de protection IP n'est pas nécessairement identique à l'enveloppe du
matériel qui assure les modes de protection cités à l'article 1.
3.12
valeur assignée
valeur d'une grandeur fixée, généralement par le constructeur, pour un fonctionnement spécifié
d'un composant, d'un dispositif ou d'un matériel
3.13
caractéristiques assignées
ensemble des valeurs assignées et des conditions de fonctionnement
3.14
entrée de câble
dispositif permettant d'introduire un ou plusieurs câbles électriques et/ou optiques dans un
matériel électrique et assurant le mode de protection
3.15
entrée de câble Ex
entrée de câble essayée séparément de l'enveloppe du matériel mais certifiée en tant que
matériel et pouvant équiper l'enveloppe du matériel lors de l'installation sans certification
complémentaire
3.16
entrée de conduit
moyen permettant d'introduire un conduit dans un matériel électrique et assurant le mode de protection
3.17
presse-étoupe
élément d'une entrée de câble agissant sur la bague d'étanchéité pour permettre à cette
dernière de réaliser sa fonction

– 18 – 60079-0  CEI:1998+A1:2000

3.18
dispositif d'amarrage
élément d'une entrée de câble empêchant qu'une traction ou une torsion exercée sur le câble

ne se transmette aux connexions

3.19
bague d'étanchéité
bague utilisée dans les entrées de câbles ou les entrées de conduits pour assurer l'étanchéité

entre l'entrée et le câble ou le conduit

3.20
logement de raccordement
logement séparé, ou partie d'une enveloppe principale, en communication ou non avec
l'enveloppe principale, et contenant les éléments de raccordement
3.21
éléments de raccordement
bornes, vis ou autres éléments servant au raccordement électrique des conducteurs des
circuits extérieurs
3.22
traversée
dispositif isolant pour le passage d'un ou plusieurs conducteurs à travers une cloison intérieure
ou extérieure d'une enveloppe
3.23
composant Ex
partie de matériel électrique pour atmosphères explosibles ne devant pas être utilisée seule
dans une telle atmosphère et nécessitant une certification complémentaire lorsqu'elle est
incorporée à un matériel électrique ou à un système pour atmosphères explosibles
3.24
symbole «X»
symbole utilisé comme suffixe à la référence d'un certificat pour désigner des conditions
spéciales pour une utilisation sûre
3.25
symbole «U»
symbole utilisé comme suffixe à la référence d'un certificat pour désigner un composant Ex
NOTE Il convient que les symboles X et U ne soient pas utilisés ensemble.

3.26
certificat
document confirmant que le matériel est conforme aux prescriptions, aux essais de type et,
lorsque cela s'applique, aux essais de série spécifiés dans la norme à laquelle il est fait
référence. Un certificat peut s'appliquer à un matériel Ex ou à un composant Ex.
NOTE Un certificat peut être délivré par le fabricant, l'utilisateur ou une tierce partie, par exemple un organisme
de certification IEC Ex agréé, un organisme national de certification, ou une personne autorisée.

– 20 – 60079-0  CEI:1998+A1:2000

4 Groupement du matériel et classification en températures

4.1 Le matériel électrique pour atmosphères explosibles est divisé comme suit:

– Groupe I: matériel électrique destiné aux mines grisouteuses;

– Groupe II: matériel électrique destiné à des lieux en atmosphères explosibles autres que

les mines grisouteuses.
Le matériel électrique destiné aux mines dans lesquelles l'atmosphère peut, en plus du grisou,

contenir des proportions appréciables d'autres gaz inflammables (c'est-à-dire autres que le

méthane); il doit être construit et essayé conformément aux prescriptions du Groupe I et
également à celles de la subdivision du Groupe II qui correspond aux autres gaz inflammables.
Ce matériel électrique doit donc être marqué de façon appropriée (par exemple «Ex d I/IIB T3»
ou «Ex d I/II (NH )»).
4.2 Le matériel électrique du Groupe II peut faire l'objet de subdivisions en fonction des
caractéristiques de l'atmosphère explosible à laquelle il est destiné.
4.2.1 Pour les modes de protection enveloppe antidéflagrante «d» et sécurité intrinsèque «i»,
le matériel électrique du Groupe II est subdivisé en IIA, IIB et IIC conformément aux normes
spécifiques concernant ces modes de protection.
NOTE 1 Cette subdivision est basée sur l'interstice expérimental maximal de sécurité (IEMS) pour les enveloppes
antidéflagrantes ou sur le courant minimal d'inflammation (CMI) pour le matériel électrique à sécurité intrinsèque
(voir annexe A).
NOTE 2 Un appareil marqué IIB est valable pour les applications nécessitant du matériel du Groupe IIA.
De même, un matériel du Groupe IIC est valable pour les applications nécessitant du matériel du Groupe IIA ou IIB.
4.2.2 Pour tous les modes de protection, les matériels du Groupe II doivent être marqués en
fonction de leur température maximale de surface conformément à 5.1.2.
4.3 Le matériel électrique peut être essayé en fonction d'une atmosphère explosive
particulière. Dans ce cas, il doit être certifié et marqué en conséquence.
5 Températures
5.1 Température maximale de surface
5.1.1 Pour le matériel électrique du Groupe I, la température maximale de surface doit être
spécifiée dans la documentation correspondante conformément à 23.2.
Cette température maximale de surface ne doit pas dépasser

– 150 °C pour toute surface où une couche de poussière de charbon peut se former;
– 450 °C si la formation d'une couche de poussière de charbon est peu probable (en raison
par exemple de l'étanchéité ou de la ventilation), pourvu
a) que la température maximale de surface réelle soit marquée sur le matériel, ou
b) que le symbole X soit placé après la référence du certificat afin d'indiquer les conditions
spéciales pour une utilisation sûre.
NOTE Lors du choix d'un matériel électrique du Groupe I, il convient que l'utilisateur tienne compte de l'influence
et de la température de combustion des poussières de charbon si elles sont susceptibles de se déposer en couche
sur des surfaces de température supérieure à 150 °C.

– 22 – 60079-0  CEI:1998+A1:2000

5.1.2 Le matériel électrique du Groupe II doit être classé et marqué conformément à 27.2 f),
et doit être
– soit, de préférence, rangé dans une classe de température donnée dans le tableau 1;

– soit défini par la température maximale de surface réelle;

– soit, éventuellement, limité au gaz particulier pour lequel il est prévu.

Tableau 1 – Classification des températures maximales de surface

des matériels électriques du Groupe II

Température maximale de surface
Classe de température
°C
T1 450
T2 300
T3 200
T4 135
T5 100
T6 85
5.2 Températures ambiantes
Le matériel électrique doit, normalement, être conçu pour emploi dans la gamme de températures
ambiantes comprises entre –20 °C et +40 °C; dans ce cas, aucun marquage additionnel n'est
nécessaire.
Lorsque le matériel électrique est conçu pour emploi dans une gamme de températures
ambiantes différente, il est considéré comme étant spécial; la gamme de températures ambiantes
doit alors être spécifiée par le constructeur et mentionnée dans le certificat; le marquage doit
donc comprendre soit le symbole T ou T suivi de la gamme spéciale de températures
a amb
ambiantes, soit, si cela n'est pas réalisable, le symbole X placé après la référence du certificat,
conformément à 27.2 i) (voir tableau 2).
Tableau 2 – Températures ambiantes d'emploi et marquage additionnel
Matériel électrique Température ambiante d'emploi Marquage additionnel
Normal Maximale: +40 °C Aucun
Minimale: –20 °C
T T
Spécial Gamme spéciale indiquée par le ou
a amb
constructeur et mentionnée dans
avec la gamme spéciale, par
le certificat
T
exemple: –30 °C ≤ ≤ +40 °C
a
ou le symbole X
5.3 Température de surface et température d'inflammation
La température la plus basse d'inflammation des atmosphères explosives concernées doit être
plus élevée que la température maximale de surface. Cependant, pour les composants dont la
surface totale ne dépasse pas 10 cm , il est admis que leur température de surface peut
dépasser celle de la classe de température marquée sur le matériel électrique pour le Groupe II ou
la température maximale de surface pour le Groupe I, s'il n'y a pas de risque d'inflammation
provenant de ces composants, avec une marge de sécurité de

50 K pour T1, T2 et T3;

25 K pour T4, T5 et T6 et le Groupe I.

– 24 – 60079-0  CEI:1998+A1:2000

Cette marge de sécurité doit être assurée soit grâce à l'expérience acquise sur des composants
similaires, soit par des épreuves effectuées sur le matériel électrique lui-même dans des

mélanges explosifs types.
NOTE Durant les épreuves, la marge de sécurité peut être obtenue par augmentation de la température ambiante.

Des allégements plus spécifiques pour la température de surface de petits composants tels
que ceux utilisés dans des circuits «i» sont donnés dans la CEI 60079-11.

6 Prescriptions pour tous les matériels électriques

6.1 Le matériel électrique pour atmosphères explosibles doit répondre aux prescriptions de la
présente norme modifiée par les normes spécifiques aux modes de protection cités à l'article 1.
NOTE Si le matériel électrique est appelé à supporter des contraintes particulières en service (par exemple:
manipulations brutales, effets de l'humidité, variations de température de l'air ambiant, effets des agents
chimiques, corrosion), il convient que celles-ci soient spécifiées par l'utilisateur et elles ne font pas partie de la
responsabilité de la station d'essais.
6.2 Les enveloppes qui peuvent être ouvertes plus vite que le délai nécessaire
a) pour permettre à des condensateurs incorporés, lorsqu'ils sont chargés à une tension
de 200 V ou plus, de se décharger à une valeur d'énergie résiduelle de:

0,2 mJ pour des matériels électriques du Groupe I ou du Groupe IIA, ou

0,06 mJ pour des matériels électriques du Groupe IIB, ou

0,02 mJ pour des matériels électriques de Groupe IIC y compris les matériels marqués
uniquement Groupe II, ou

le double des niveaux d'énergie ci-dessus si la tension de charge est inférieure à 200 V,
b) ou pour permettre le refroidissement de composants internes à une température de surface
inférieure à la classe de température du matériel électrique
doivent comporter l'indication APRÈS MISE HORS TENSION, ATTENDRE Y MINUTES
AVANT L'OUVERTURE,
Y étant la valeur en minutes du délai requis;
en variante, le matériel peut comporter l'indication suivante: NE PAS OUVRIR SI UNE
ATMOSPHÈRE GAZEUSE EXPLOSIVE PEUT ÊTRE PRÉSENTE.
7 Enveloppes non métalliques et parties non métalliques d'enveloppes
7.1 Généralités
Les règles ci-après et celles de 23.4.7, s'appliquent aux enveloppes non métalliques et aux
parties non métalliques d'enveloppes, dont dépend le mode de protection.
Toutefois, pour les bagues d'étanchéité (voir 3.19) dont dépend le mode de protection, la
preuve de la conformité à B.3.3 suffit.
Les documents selon 23.2 doivent spécifier le matériau et le processus de fabrication
7.1.1
de l'enveloppe ou de la partie de l'enveloppe.
7.1.2 La spécification pour les matières plastiques doit comprendre
a) la raison sociale du fabricant;
b) la référence exacte et complète du matériau, y compris sa couleur, le pourcentage des
charges et de tout autre additif, s'il en est utilisé;

– 26 – 60079-0  CEI:1998+A1:2000

c) les traitements superficiels éventuels, tels que vernis, etc.;

d) l'indice de température IT correspondant au point 20 000 h du graphique d'endurance

thermique sans perte de la résistance de la flexion supérieure à 50 %, cet indice étant

déterminé conformément à la CEI 60216-1 et CEI 60216-2 en prenant comme propriété de

base la résistance à la flexion déterminée conformément à l'ISO 178. Si le matériau ne se

rompt pas lors de cet essai avant l'exposition à la chaleur, l'indice doit être basé sur la

résistance à la traction déterminée conformément à l'ISO 527-2 avec utilisation

d'éprouvettes de type 1A ou 1B.

Le constructeur doit fournir les renseignements sur la manière dont ces caractéristiques sont définies.

7.1.3 La station d'essais n'est pas tenue de vérifier la conformité du matériau à sa définition.

7.2 Endurance thermique
Les matières plastiques doivent avoir un indice de température IT correspondant au point
20 000 h (voir 7.1.2) supérieur d'au moins 20 K à la température du point le plus chaud de
l'enveloppe ou de la partie d'enveloppe (voir 23.4.6.1), rapportée à la température ambiante
maximale d'emploi (voir 5.2).
L'endurance à la chaleur et au froid des enveloppes, ou parties d'enveloppes, en matière
plastique doit être satisfaisante (voir 23.4.7.3 et 23.4.7.4).
7.3 Charges électrostatiques des enveloppes ou parties d'enveloppes en matière plastique
Les prescriptions suivantes s'appliquent seulement aux enveloppes en matière plastique, aux
parties d'enveloppes en matière plastique et aux autres parties exposées en matière plastique
de matériel électrique pour
– les matériels électriques non fixes;
– les matériels électriques fixes dont les parties en matière plastique sont susceptibles d'être
frottées ou nettoyées sur le site.
7.3.1 Matériel électrique du Groupe I
Les enveloppes en matière plastique dont la surface projetée dans une direction quelle qu'elle
soit dépasse 100 cm doivent être conçues de façon que tout danger d'inflammation par des
charges électrostatiques, dans les conditions normales d'emploi ainsi que lors de l'entretien et
du nettoyage, soit évité.
Cette règle doit être satisfaite soit par un choix approprié du matériau tel que sa résistance
d'isolement, mesurée suivant la méthode décrite en 23.4.7.8, ne dépasse pas 1 GΩ à (23 ± 2) °C
et (50 ± 5) % d'humidité relative, soit, lorsqu'en raison du dimensionnement, de la forme ou de

la disposition, ou à la suite d'autres mesures de protection, il n'y a pas lieu de craindre
l'apparition de charges électrostatiques dangereuses.
Cependant, si le danger d'inflammation ne peut être évité lors de la conception, une plaque
d'avertissement doit indiquer les mesures de sécurité à appliquer en service.
NOTE 1 En choisissant les matériaux d'isolation, il convient de veiller à maintenir une résistance minimale
d'isolement afin d'éviter des problèmes résultant du toucher des parties accessibles en matière plastique qui sont
en contact avec des parties actives.
NOTE 2 Des restrictions supplémentaires peuvent être applicables aux enveloppes en matière plastique pour
utilisation dans des emplacements où une atmosphère explosive gazeuse est présente en permanence ou pendant
de longues périodes.
– 28 – 60079-0  CEI:1998+A1:2000

7.3.2 Matériel électrique du Groupe II

Les enveloppes doivent être conçues de façon que tout danger d'inflammation par des charges

électrostatiques, dans les conditions normales d'emploi ainsi que lors de l'entretien et du

nettoyage, soit évité. Cette règle doit être satisfaite par l'un des moyens suivants:

a) soit un choix convenable du matériau tel que la résistance d'isolement de l'enveloppe,

mesurée suivant la méthode décrite en 23.4.7.8, ne dépasse pas 1 GΩ à (23 ± 2) °C et

(50 ± 5) % d'humidité relative;

b) soit par la limitation de la surface des enveloppes en matière plastique ou des parties en

matière plastique des enveloppes, comme indiqué ci-après (voir aussi note 2):

– pour les matériels des Groupes IIA et IIB, limitation à une surface maximale de 100 cm ,
sauf si les surfaces exposées des matières plastiques sont entourées par des cadres
conducteurs mis à la terre, auquel cas il est permis que la valeur maximale soit portée à
400 cm ;
– pour les matériels du Groupe IIC, y compris les parties translucides, limitation à une
surface maximale de 20 cm , sauf si les parties en matière plastique ont une protection
supplémentaire contre l'apparition des charges électrostatiques dangereuses, auquel
cas la valeur maximale peut être portée à 100 cm ;
c) soit lorsqu'en raison du dimensionnement, de la forme et de la disposition ou à la suite
d'autres mesures de protection, il n'y a pas lieu de craindre l'apparition de charges électro-
statiques dangereuses.
Toutefois, si le danger d'inflammation ne peut être évité lors de la conception, une plaque
d'avertissement doit indiquer les mesures de sécurité à appliquer en service.
NOTE 1 En choisissant les matériaux d'isolation, il convient de veiller à maintenir une résistance minimale
d'isolement afin d'éviter des problèmes résultant du toucher de parties accessibles en matière plastique qui sont en
contact avec des parties actives.
NOTE 2 Des restrictions supplémentaires peuvent être applicables aux enveloppes en matière plastique pour
utilisation dans des emplacements où une atmosphère explosive gazeuse est présente en permanence ou pendant
de longues périodes (zone 0).
7.4 Trous taraudés
Les trous taraudés pour les vis de fixation des couvercles susceptibles d'être ouverts en
service pour des opérations telles que les réglages, les inspections et autres motifs liés au
fonctionnement, ne peuvent être pratiqués dans la matière plastique que si le taraudage est
compatible avec la matière plastique utilisée pour l'enveloppe.
8 Enveloppes contenant des métaux légers

8.1 Les matériaux utilisés pour la construction des enveloppes des matériels électriques du
Groupe I ne doivent pas contenir, en masse,
a) plus de 15 %, au total, d'aluminium, magnésium et titane; et
b) plus de 6 % au total de magnésium et titane.
8.2 Les matériaux utilisés dans la construction d’enveloppes de matériel électrique du Groupe II
ne doivent pas contenir, en masse, plus de 7,5 % de magnésium.
8.3 Les trous taraudés dans les enveloppes et destinés à recevoir les vis de fixation des
couvercles susceptibles d'être ouverts en service pour des opérations telles que les réglages, les
inspections et autres motifs liés au fonctionnement, ne peuvent être pratiqués dans le matériau
de l'enveloppe que si le taraudage est compatible avec le matériau utilisé dans l'enveloppe.

– 30 – 60079-0  CEI:1998+A1:2000

8.4 Les prescriptions de 8.1 ne sont pas applicables aux appareils de relevé topographique
du Groupe I portés par une personne.

9 Fermetures
9.1 Généralités
Les éléments nécessaires à la réalisation de l'un des modes de protection normalisés ou qui

empêchent l'accès aux pièces non isolées sous tension ne doivent être déblocables ou

démontables qu'à l'aide d'un outil.

Il est admis que les vis de fixation pour les enveloppes contenant des métaux légers soient
réalisées en métal léger ou en matière plastique si le matériau de ces vis de fixation est
compatible avec celui de l'enveloppe.
9.2 Fermetures spéciales
Lorsque l'une des normes spécifique à un mode de protection normalisé impose une fermeture
spéciale, celle-ci doit être conforme à ce qui suit:
– les filetages doivent avoir un pas conforme à l'ISO 262 avec une tolérance de 6g/6H
conformément à l'ISO 965;
– les têtes des vis ou des écrous doivent être conformes à l'ISO 4014, l'ISO 4017, l'ISO 4032
ou l'ISO 4762 et, dans le cas de vis sans tête à six pans creux, à l'ISO 4026, l'ISO 4027,
l'ISO 4028 ou l'ISO 4029;
– les trous du matériel électrique doivent être conformes aux prescriptions de 9.3.
NOTE Pour le Groupe I, il convient que les têtes des fermetures spéciales susceptibles de subir en fonction-
nement normal des dommages mécaniques pouvant compromettre le mode de protection concerné, soient
protégées, par exemple par l'utilisation de coupelles ou d'encastrements.
9.3 Trous de matériel électrique pour fermetures spéciales
9.3.1 En vue de recevoir un pas d'engagement h, les trous pour les fermetures vissées
conformément à 9.2 doivent être taraudés sur une longueur au moins égale au plus grand
diamètre du pas de l'écrou (voir figures 1 et 2).
9.3.2 Le filetage doit avoir une tolérance 6H conformément à l'ISO 965 et
a) soit le trou sous la tête de la fermeture associée doit permettre un espace au plus égal à la
tolérance moyenne de H13 conformément à l'ISO 286-2 (voir figure 1 et l'ISO 273);
b) soit le trou sous la tête (ou l'écrou) de la fermeture associée à tige réduite doit être taraudé

af
...


NORME
CEI
INTERNATIONALE
IEC
60079-0
INTERNATIONAL
Troisième édition
STANDARD
Third edition
1998-04
Matériel électrique pour atmosphères
explosives gazeuses –
Partie 0:
Règles générales
Electrical apparatus for explosive
gas atmospheres –
Part 0:
General requirements
Numéro de référence
Reference number
CEI/IEC 60079-0:1998
Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications

la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication

publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication

publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60079-0
INTERNATIONAL
Troisième édition
STANDARD
Third edition
1998-04
Matériel électrique pour atmosphères
explosives gazeuses –
Partie 0:
Règles générales
Electrical apparatus for explosive
gas atmospheres –
Part 0:
General requirements
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE XA
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

TC 31/Publication 60079-0 (1998), Third edition

and its amendment 1 (2000)/I-SH 01

ELECTRICAL APPARATUS FOR EXPLOSIVE

GAS ATMOSPHERES –
Part 0: General requirements
INTERPRETATION SHEET
This interpretation sheet has been prepared by committee 31: Equipment for explosive
atmospheres, of the IEC.
The text of this interpretation sheet is based on the following documents:
ISH Report on voting
31/766/ISH 31/777/RVD
Full information on the voting for the approval of this interpretation sheet can be found in the
report on voting indicated in the above table.
___________
Subclauses 23.4.7.3 and 23.4.7.4 of IEC 60079-0 (1998)
Following the discussions by the TC 31/WG 22 Task Group addressing the repeatability of the
thermal endurance to heat and thermal endurance to cold tests, it was proposed that a
tolerance be clarified for the test periods in Edition 6, 31/742/DC was issued and comments
received and resolved as 31/750A/INF.
These interpretations are made available for edition 3 of this standard due to the current use
of that standard by manufacturers, conformity assessment schemes and national bodies by
means of this “Interpretation Sheet” as follows:
Details of interpretation:
Interpretation of subclause 23.4.7.3 Thermal endurance to heat and 23.4.7.4 Thermal
endurance to cold of IEC 60079-0 (1998)
Question: As it is unreasonable to consider them to be the exact test time, are the time

frames for the 24 h, 336 h (2 weeks) or 672 h (4 weeks) tests considered to be the minimum
times? If so, what is the maximum time?
Interpretation: The 24 h, 336 h and 672 h values are considered the minimum number of
+2
hours for each of the tests. It is practical that the time periods should not extend beyond 24
+30 +30
h, 336 h, 672 h.
0 0
It is intended that this interpretation will be introduced in IEC 60079-0 Edition 6 and therefore
an Interpretation Sheet will not be required for this or future editions.

November 2008 ICS 29.260.20 French text overleaf

CE 31/Publication 60079-0 (1998), Troisième édition

et son amendement 1 (2000)/I-SH 01

MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 0: Règles générales
FEUILLE D'INTERPRÉTATION
Cette feuille d’interprétation a été établie par le comité d’étude 31: Equipements pour

atmosphères explosives, de la CEI.
Le texte de cette feuille d’interprétation est issue des documents suivants:
ISH Rapport de vote
31/766/ISH 31/777/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette feuille d’interprétation.
___________
Paragraphes 23.4.7.3 et 23.4.7.4 de la CEI 60079-0 (1998)
A la suite des discussions menées par le groupe CE 31/GT 22 au sujet de la reproductibilité
des essais d’endurance thermique à la chaleur et d’endurance thermique au froid, une
tolérance a été proposée afin de clarifier les périodes d’essai dans l’édition 6, le 31/742/DC a
été publié et les commentaires reçus ont été publiés dans le 31/750A/INF.
Parce que l’édition 3 de cette norme est actuellement utilisée par les fabricants, les plans
d'évaluation de conformité et les organismes notifiés, ces interprétations sont mises à
disposition au moyen de cette feuille d’interprétation, comme il suit :
Détails de l’interprétation:
Interprétation des paragraphes 23.4.7.3 Endurance thermique à la chaleur et 23.4.7.4
Endurance thermique au froid de la CEI 60079-0( 1998):
Question: Puisqu’il n’est pas réaliste de vouloir respecter exactement les durées d'essai, est-
ce que les périodes d’essai de 24 h, 336 h (2 semaines) ou 672 h (4 semaines) doivent être

considérées comme des durées minimales ? S’il en est ainsi, quel est la durée maximale ?
Interprétation: Les valeurs 24 h, 336 h et 672 h sont les durées minimales pour chacun des
+2 +30
essais. Il convient que ces durées ne soient pas prolongées au delà de 24 h, 336 h,
0 0
+30
672 h.
Il est prévu d’introduire cette interprétation dans la CEI 60079-0 édition 6 et une feuille
d’interprétation ne sera donc pas nécessaire pour cette future édition.

Novembre 2008 ICS 29.260.20 Texte anglais au verso

– 2 – 60079-0 © CEI:1998
SOMMAIRE
Pages
AVANT-PROPOS . 6

Articles
1 Domaine d'application. 8

2 Références normatives. 8

3 Définitions et symboles . 14
4 Groupement du matériel et classification en températures. 20
5 Températures. 20
6 Prescriptions pour tous les matériels électriques . 24
7 Enveloppes non métalliques et parties non métalliques d'enveloppes . 24
8 Enveloppes contenant des métaux légers . 28
9 Fermetures. 28
10 Dispositifs de verrouillage . 32
11 Traversées . 32
12 Matériaux utilisés pour les scellements . 32
13 Composants Ex . 34
14 Eléments de raccordement et logements de raccordement . 34
15 Eléments de raccordement des conducteurs de protection ou de liaison
équipotentielle des masses . 36
16 Entrées de câbles et entrées de conduits . 38
17 Prescriptions complémentaires pour machines électriques tournantes. 42
18 Prescriptions complémentaires pour appareillage de coupure et de sectionnement. 44
19 Prescriptions complémentaires pour coupe-circuits à fusibles . 46

20 Prescriptions complémentaires pour prises de courant . 46
21 Prescriptions complémentaires pour luminaires. 46
22 Prescriptions complémentaires pour lampes-chapeaux et lampes à main . 48
23 Vérifications et essais de type. 48
24 Vérifications et essais individuels. 64
25 Responsabilité du constructeur . 64
26 Vérifications et essais du matériel électrique modifié ou réparé . 64
27 Marquage. 66

60079-0 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 7

Clause
1 Scope. 9

2 Normative references. 9

3 Definitions and symbols . 15
4 Apparatus grouping and temperature classification. 21
5 Temperatures. 21
6 Requirements for all electrical apparatus. 25
7 Non-metallic enclosures and non-metallic parts of enclosures . 25
8 Enclosures containing light metals . 29
9 Fasteners. 29
10 Interlocking devices. 33
11 Bushings. 33
12 Materials used for cementing . 33
13 Ex components. 35
14 Connection facilities and terminal compartments . 35
15 Connection facilities for earthing or bonding conductors . 37
16 Cable and conduit entries . 39
17 Supplementary requirements for rotating electrical machines . 43
18 Supplementary requirements for switchgear . 45
19 Supplementary requirements for fuses . 47
20 Supplementary requirements for plugs and sockets. 47

21 Supplementary requirements for luminaires. 47
22 Supplementary requirements for caplights, caplamps and handlamps. 49
23 Type verifications and tests. 49
24 Routine verifications and tests . 65
25 Manufacturer's responsibility. 65
26 Verifications and tests on modified or repaired electrical apparatus . 65
27 Marking. 67

– 4 – 60079-0 © CEI:1998
Pages
Annexes
A (informative) Subdivision des gaz et vapeurs suivant leur interstice expérimental

maximal de sécurité et suivant leur courant minimal d'inflammation . 74

B (normative) Entrées de câbles Ex. 92

C (normative) Articles auxquels les composants Ex doivent être conformes . 104

D (informative) Exemple de dispositif pour les essais de choc mécanique. 106

Tableaux
1 Classification des températures maximales de surface des matériels électriques
du Groupe II . 22
2 Températures ambiantes d'emploi et marquage additionnel. 22
3 Section minimale des conducteurs de protection . 36
4 Essais de tenue aux chocs. 52
5 Couple à appliquer à la tige des traversées utilisées comme éléments
de raccordement . 56
A.1 Subdivision A. 78
A.2 Subdivision B. 88
A.3 Subdivision C . 90
C.1 Articles auxquels les composants Ex doivent être conformes . 104
Figures
1 Tolérances et espace pour fermetures vissées. 30
2 Surface en contact sous la tête d'une fermeture à tige réduite . 32
3 Illustration des points d'entrées et de branchements . 40
4 Eprouvette avec électrodes conductrices peintes . 64
B.1 Illustration des termes utilisés pour les entrées de câble . 92
B.2 Arrondi du point d'entrée d'un câble flexible . 94
D.1 Exemple de dispositif pour les essais de choc mécanique . 106

60079-0 © IEC:1998 – 5 –
Page
Annexes
A (informative) Subdivision of gases and vapours according to their maximum

experimental safe gaps and minimum ignition currents. 75

B (normative) Ex cable entries. 93

C (normative) Clauses with which Ex components shall comply. 105

D (informative) Example of rig for resistance to impact test. 107

Tables
1 Classification of maximum surface temperatures for Group II electrical apparatus. 23
2 Ambient temperatures in service and additional marking . 23
3 Minimum cross-sectional areas of protective conductors. 37
4 Tests of resistance to impact. 53
5 Torque to be applied to the stem of bushing used for connection facilities. 57
A.1 Subdivision A. 79
A.2 Subdivision B. 89
A.3 Subdivision C . 91
C.1 Clauses with which Ex components shall comply. 105
Figures
1 Tolerances and clearance for threaded fasteners . 31
2 Contact surface under head of fastener with a reduced shank . 33
3 Illustration of entry points and branching points . 41
4 Test piece with painted electrodes . 65
B.1 Illustration of the terms used for cable entries . 93
B.2 Rounded edge of the point of entry of the flexible cable. 95
D.1 Example of rig for resistance to impact test. 107

– 6 – 60079-0 © CEI:1998
COMMISSION ELECTROTECHNIQUE INTERNATIONALE

__________
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 0: Règles générales
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60079-0 a été établie par le comité d'études 31 de la CEI:
Matériel électrique pour atmosphères explosives.
Cette troisième édition annule et remplace la seconde édition parue en 1983 et constitue une
révision technique.
La présente Norme internationale est issue de la Norme européenne EN 50014 (1992) publiée
par CENELEC.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
31/248/FDIS 31/252/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Les annexes B et C font partie intégrante de cette norme.
Les annexes A et D sont données uniquement à titre d'information.

60079-0 © IEC:1998 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

__________
ELECTRICAL APPARATUS FOR EXPLOSIVE

GAS ATMOSPHERES –
Part 0: General requirements
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60079-0 has been prepared by technical committee 31: Electrical
apparatus for explosive atmospheres.
This third edition cancels and replaces the second edition published in 1983 and constitutes a
technical revision.
This International Standard is based on the text of European Standard EN 50014 (1992)
published by CENELEC.
The text of this standard is based on the following documents:
FDIS Report on voting
31/248/FDIS 31/252/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annexes B and C form an integral part of this standard.
Annexes A and D are for information only.

– 8 – 60079-0 © CEI:1998
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 0: Règles générales
1 Domaine d'application
La présente partie de la CEI 60079 spécifie les règles générales de construction, d'essais et de
marquage du matériel électrique, des entrées de câble Ex, et des composants Ex destinés à
être utilisés dans des atmosphères explosibles sous forme de gaz, vapeurs ou brouillards.
La présente norme ne spécifie pas de règles de sécurité autres que celles directement liées au
risque d'explosion.
La présente norme est complétée ou modifiée par les parties suivantes de la CEI 60079
relatives à des modes spécifiques de protection:
– CEI 60079-1: enveloppes antidéflagrantes «d»;
– CEI 60079-2: surpression interne «p»;
– CEI 60079-5: remplissage pulvérulent «q»;
– CEI 60079-6: immersion dans l'huile «o»;
– CEI 60079-7: sécurité augmentée «e»;
– CEI 60079-11: sécurité intrinsèque «i»;
– CEI 60079-18: encapsulage «m»;
– CEI 60079-22: lampes-chapeaux pour les mines grisouteuses (à l'étude).
La présente partie de la CEI 60079 et les parties de la CEI 60079 citées ci-dessus ne
s'appliquent ni à la construction de matériel électromédical, ni à celle d'exploseurs de mise à
feu, dispositifs d'essais pour exploseurs et pour circuits d'allumage d'explosifs.
NOTE 1 – En complément aux modes de protection listés ci-dessus, la CEI 60079-15 est applicable à l'utilisation
en atmosphères explosibles.
NOTE 2 – Des matériels non conformes à la présente norme ou aux normes citées ci-dessus peuvent être
considérés comme sûrs par un organisme national ou un organisme agréé pour utilisation en atmosphère
explosible. Dans ce cas, le matériel est identifié par le symbole «s».

2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60079.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60079 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60034-5:1991, Machines électriques tournantes – Cinquième partie: Classification des
degrés de protection procurés par les enveloppes des machines électriques tournantes (code IP)
CEI 60079-1:1990, Matériel électrique pour atmosphères explosives gazeuses – Première partie:
Construction, vérification et essais des enveloppes antidéflagrantes de matériel électrique

60079-0 © IEC:1998 – 9 –
ELECTRICAL APPARATUS FOR EXPLOSIVE

GAS ATMOSPHERES –
Part 0: General requirements
1 Scope
This part of IEC 60079 specifies the general requirements for construction, testing and marking

of electrical apparatus, Ex cable entries and Ex components, intended for use in potentially
explosive atmospheres of gas, vapour and mist.
This standard does not specify requirements for safety, other than those directly related to the
explosion risk.
This standard is or will be supplemented or modified by the following parts of IEC 60079
concerning specific types of protection:
– IEC 60079-1: flameproof enclosures "d";
– IEC 60079-2: pressurized enclosures "p";
– IEC 60079-5: powder filling "q";
– IEC 60079-6: oil immersion "o";
– IEC 60079-7: increased safety "e";
– IEC 60079-11: intrinsic safety "i";
– IEC 60079-18: encapsulation "m";
– IEC 60079-22: caplights for mines susceptible to firedamp (under consideration).
This part of IEC 60079 and the parts of IEC 60079 mentioned above are not applicable to the
construction of electromedical apparatus, shot-firing exploders, test devices for exploders and
for shot-firing circuits.
NOTE 1 – In addition to the types of protection listed above, IEC 60079-15 is applicable for use in a potentially
explosive atmosphere.
NOTE 2 – Apparatus not conforming with this standard or the standards listed in this clause may be considered
safe by a national or other authorised body for use in potentially explosive atmospheres. In such cases, the
apparatus is identified with the symbol "s".
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60079. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60079 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60034-5:1991, Rotating electrical machines – Part 5: Classification of degrees of
protection provided by enclosures of rotating electrical machines (IP code)
IEC 60079-1:1990, Electrical apparatus for explosive gas atmospheres – Part 1: Construction
and verification test of flameproof enclosures of electrical apparatus

– 10 – 60079-0 © CEI:1998
CEI 60079-1A:1975, Matériel électrique pour atmosphères explosives gazeuses – Première
partie: Construction, vérification et essais des enveloppes antidéflagrantes de matériel

électrique – Premier complément – Annexe D: Méthode d'essai pour la détermination de

l'interstice expérimental maximal de sécurité

CEI 60079-2:1983, Matériel électrique pour atmosphères explosives gazeuses – Deuxième

partie: Matériel électrique à mode de protection «p»

CEI 60079-3:1990, Matériel électrique pour atmosphères explosives gazeuse – Troisième

partie: Eclateur pour les circuits de sécurité intrinsèque

CEI 60079-4:1975, Matériel électrique pour atmosphères explosives gazeuse – Quatrième
partie: Méthode d'essai pour la détermination de la température d'inflammation
CEI 60079-5:1997, Matériel électrique pour atmosphères explosives gazeuses – Cinquième
partie: Remplissage pulvérulent «q»
CEI 60079-6:1995, Matériel électrique pour atmosphères explosives gazeuses – Partie 6:
Immersion dans l'huile «o»
CEI 60079-7:1990, Matériel électrique pour atmosphères explosives gazeuses – Septième
partie: Sécurité augmentée «e»
CEI 60079-11:1991, Matériel électrique pour atmosphères explosives gazeuses – Onzième
partie: Sécurité intrinsèque «i»
CEI 60079-15:1987, Matériel électrique pour atmosphères explosives gazeuses – Quinzième
partie: Matériel électrique avec mode de protection «n»
CEI 60079-18:1992, Matériel électrique pour atmosphères explosives gazeuses – Partie 18:
Encapsulage «m»
CEI 60079-19:1993, Matériel électrique pour atmosphères explosives gazeuses – Partie 19:
Réparation et révision du matériel utilisé en atmosphères explosives (autre que celui utilisé
dans les mines ou pour la fabrication des explosifs)
CEI 60079-20:1996, Matériel électrique pour atmosphères explosives gazeuses – Partie 20:
Données pour gaz et vapeurs inflammables, en relation avec l'utilisation des matériels électriques
CEI 60192:1973, Lampes à vapeur de sodium à basse pression
CEI 60216-1:1990, Guide pour la détermination des propriétés d'endurance thermique de

matériaux isolants électriques – Première partie: Guide général relatif aux méthodes de
vieillissement et à l'évaluation des résultats d'essai
CEI 60216-2:1990, Guide pour la détermination des propriétés d'endurance thermique de
matériaux isolants électriques – Deuxième partie: Choix de critères d'essai
CEI 60529:1989, Degrés de protection procurés par les enveloppes (Code IP)
CEI 60662:1980, Lampes à vapeur de sodium à haute pression
CEI 60947-1:1996, Appareillage à basse tension – Partie 1: Règles générales
ISO 48:1994, Caoutchouc vulcanisé ou thermoplastique – Détermination de la dureté (dureté
comprise entre 10 DIDC et 100 DIDC)

60079-0 © IEC:1998 – 11 –
IEC 60079-1A:1975, Electrical apparatus for explosive gas atmospheres – Part 1: Construction
and verification test of flameproof enclosures of electrical apparatus – First supplement:

Appendix D: Method of test for ascertainment of maximum experimental safe gap

IEC 60079-2:1983, Electrical apparatus for explosive gas atmospheres – Part 2: Electrical

apparatus, type of protection "p"

IEC 60079-3:1990, Electrical apparatus for explosive gas atmospheres – Part 3: Spark-test
apparatus for intrinsically-safe circuits

IEC 60079-4:1975, Electrical apparatus for explosive gas atmospheres – Part 4: Method of
test for ignition temperature
IEC 60079-5:1997, Electrical apparatus for explosive gas atmospheres – Part 5: Powder
filling "q"
IEC 60079-6:1995, Electrical apparatus for explosive gas atmospheres – Part 6: Oil-
immersion "o".
IEC 60079-7:1990, Electrical apparatus for explosive gas atmospheres – Part 7: Increased
safety "e"
IEC 60079-11:1991, Electrical apparatus for explosive gas atmospheres – Part 11: Intrinsic
safety "i"
IEC 60079-15:1987, Electrical apparatus for explosive gas atmospheres – Part 15: Electrical
apparatus with type of protection "n"
IEC 60079-18:1992, Electrical apparatus for explosive gas atmospheres – Part 18:
Encapsulation "m"
IEC 60079-19:1993, Electrical apparatus for explosive gas atmospheres – Part 19: Repair and
overhaul for apparatus used in explosive atmospheres (other than mines or explosives)
IEC 60079-20:1996, Electrical apparatus for explosive gas atmospheres – Part 20: Data for
flammable gases and vapours, relating to the use of electrical apparatus
IEC 60192:1973, Low-pressure sodium vapour lamps
IEC 60216-1:1990, Guide for the determination of thermal endurance properties of electrical

insulating materials – Part 1: General guidelines for ageing procedure and evaluation of test results
IEC 60216-2:1990, Guide for the determination of thermal endurance properties of electrical
insulating materials – Part 2: Choice of test criteria
IEC 60529:1989, Degrees of protection provided by enclosures (IP Code)
IEC 60662:1980, High-pressure sodium vapour lamps
IEC 60947-1:1996, Low-voltage switchgear and controlgear – Part 1: General rules
ISO 48:1994, Rubber, vulcanized or thermoplastic – Determination of hardness (hardness
between 10 IRHD and 100 IRHD)
– 12 – 60079-0 © CEI:1998
ISO 178:1993, Plastiques – Détermination des propriétés en flexion

ISO 179:1993, Plastiques – Détermination de la résistance au choc Charpy

ISO 262:1973, Filetages métriques ISO pour usages généraux – Sélection de dimensions pour

la boulonnerie
ISO 273:1979, Eléments de fixation – Trous de passage pour vis

ISO 286-2:1988, Système ISO de tolérances et d'ajustements – Partie 2: Tables des degrés de

tolérance normalisés et des écarts limites des alésages et des arbres
ISO 527-2:1993, Plastiques – Détermination des propriétés en traction – Partie 2: Conditions
d'essai des plastiques pour moulage et extrusion
ISO 965/1:1980, Filetages métriques ISO pour usages généraux – Tolérances – Partie 1:
Principes et données fondamentales
ISO 965-2:1980, Filetages métriques ISO pour usages généraux – Tolérances – Partie 2:
Dimensions limites pour la boulonnerie d'usage courant – Qualité moyenne
ISO 1817:1985, Caoutchoucs vulcanisés – Détermination de l'action des liquides
ISO 1818:1975, Caoutchouc vulcanisé de basse dureté (10 à 35 D.I.D.C.) – Détermination de
la dureté
ISO 4014:1988, Vis à tête hexagonale partiellement filetées – Grades A et B
ISO 4017:1988, Vis à tête hexagonale entièrement filetées– Grades A et B
ISO 4026:1993, Vis sans tête à six pans creux, à bout plat
ISO 4027:1993, Vis sans tête à six pans creux, à bout conique
ISO 4028:1993, Vis sans tête à six pans creux, à téton
ISO 4029:1993, Vis sans tête à six pans creux, à cuvette
ISO 4032:1986, Ecrous hexagonaux, style 1 – Grades A et B

ISO 4762:1989, Vis à tête cylindrique à six pans creux – Grade A
ISO 4892-1:1994, Plastiques – Méthodes d'exposition à des sources lumineuses de labo-
ratoire – Partie 1: Guide général

60079-0 © IEC:1998 – 13 –
ISO 178:1993, Plastics – Determination of flexural properties

ISO 179:1993, Plastics – Determination of Charpy impact strength

ISO 262:1973, ISO general purpose metric screw threads – Selected sizes for screws, bolts

and nuts
ISO 273:1979, Fasteners – Clearance holes for bolts and screws

ISO 286-2:1988, ISO system of limits and fits – Part 2: Tables of standard tolerance grades

and limit deviations for holes and shafts
ISO 527-2:1993, Plastics – Determination of tensile properties – Part 2: Test conditions for
moulding and extrusion plastics
ISO 965-1:1980, ISO general purpose metric screw threads – Tolerances – Part 1: Principles
and basic data
ISO 965-2:1980, ISO general purpose metric screw threads – Tolerances – Part 2: Limits of
sizes for general purpose bolt and nut threads – Medium quality
ISO 1817:1985, Rubber, vulcanized – Determination of the effect of liquids
ISO 1818:1975, Vulcanized rubbers of low hardness (10 to 35 IRHD) – Determination of
hardness
ISO 4014:1988, Hexagon head bolts – Product grades A and B
ISO 4017:1988, Hexagon head screws – Product grades A and B
ISO 4026:1993, Hexagon socket set screws with flat point
ISO 4027:1993, Hexagon socket set screws with cone point
ISO 4028:1993, Hexagon socket set screws with dog point
ISO 4029:1993, Hexagon socket set screws with cup point
ISO 4032:1986, Hexagon nuts, style 1 – Product grades A and B

ISO 4762:1989, Hexagon socket head cap screws – Product grade A
ISO 4892-1:1994, Plastics – Methods of exposure to laboratory light sources – Part 1: General
guidance
– 14 – 60079-0 © CEI:1998
3 Définitions et symboles
Pour les besoins de la présente partie de la CEI 60079, les définitions suivantes s'appliquent:

3.1
matériel électrique
objets qui servent en tout ou en partie à la mise en jeu de l'énergie électrique. En font partie,

entre autres, les objets destinés à la production, à la transmission, à la distribution, à

l'accumulation, à la mesure, à la régulation, à la transformation et à la consommation de

l'énergie électrique, y compris pour les télécommunications

3.2
atmosphère explosible
atmosphère susceptible de devenir explosive (le danger existe à l'état potentiel)
3.3
atmosphère explosive gazeuse
mélange avec l'air, dans les conditions atmosphériques, de substances inflammables sous
forme de gaz, vapeurs ou brouillards, dans lequel, après inflammation, la combustion se
propage à l'ensemble du mélange non brûlé
3.4
mélange explosif d'essai
mélange explosif spécifié utilisé pour les essais du matériel électrique pour atmosphères explosibles
3.5
température d'inflammation d'une atmosphère explosive gazeuse
température la plus basse d'une surface chaude qui, dans des conditions spécifiées
conformément à la CEI 60079-4, enflammera une substance inflammable sous la forme d'un
mélange de gaz ou de vapeur avec l'air
3.6
température de service
température atteinte lorsque le matériel est en fonctionnement à ses caractéristiques
assignées
3.7
température maximale de service
valeur la plus élevée des températures de service
NOTE – Chaque matériel peut atteindre des températures de service différentes dans ses différentes parties.

3.8
température maximale de surface
température la plus élevée, atteinte en service dans les conditions les plus défavorables (mais
à l'intérieur des tolérances reconnues) par toute partie ou toute surface d'un matériel électrique
susceptible de provoquer une inflammation de l'atmosphère explosive environnante
NOTE 1 – Le constructeur indiquera la norme de produit et il convient que, dans sa conception particulière, il
prenne en compte également les autres conditions ci-après:
– conditions de défaut spécifiées dans la norme du mode de protection concerné;
– toutes conditions de fonctionnement spécifiées dans toute autre norme spécifiée par lui, y compris les
surcharges reconnues;
– toutes autres conditions de fonctionnement spécifiées par lui.
NOTE 2 – La température de surface concernée peut être interne ou externe en fonction du mode de protection concerné.

60079-0 © IEC:1998 – 15 –
3 Definitions and symbols
For the purpose of this part of IEC 60079, the following definitions apply:

3.1
electrical apparatus
items applied as a whole or in part for the utilization of electrical energy. These include, among

others, items for the generation, transmission, distribution, storage, measurement, regulation,

conversion and consumption of electrical energy and items for telecommunications

3.2
potentially explosive atmosphere
an atmosphere which could become explosive (the danger is a potential one)
3.3
explosive gas atmosphere
a mixture with air, under atmospheric conditions, of flammable substances in the form of gas,
vapour or mist, in which, after ignition, combustion spreads throughout the unconsumed
m
...


NORME CEI
INTERNATIONALE IEC
60079-0
INTERNATIONAL
Edition 3.1
STANDARD
2000-06
Edition 3:1998 consolidée par l'amendement 1:2000
Edition 3:1998 consolidated with amendment 1:2000
Matériel électrique pour atmosphères
explosives gazeuses –
Partie 0:
Règles générales
Electrical apparatus for explosive
gas atmospheres –
Part 0:
General requirements
Numéro de référence
Reference number
CEI/IEC 60079-0:1998+A1:2000
Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications

la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incor-

publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication

publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
(On-line catalogue)*
régulièrement
(Catalogue en ligne)*
• IEC Bulletin
• Bulletin de la CEI Available both at the IEC web site* and
Disponible à la fois au «site web» de la CEI* as a printed periodical
et comme périodique imprimé
Terminology, graphical and letter
Terminologie, symboles graphiques
symbols
et littéraux
For general terminology, readers are referred to
En ce qui concerne la terminologie générale, le lecteur IEC 60050: International Electrotechnical Vocabulary
se reportera à la CEI 60050: Vocabulaire Electro- (IEV).
technique International (VEI).
For graphical symbols, and letter symbols and signs
Pour les symboles graphiques, les symboles littéraux approved by the IEC for general use, readers are
et les signes d'usage général approuvés par la CEI, le referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à be used in electrical technology, IEC 60417: Graphical
utiliser en électrotechnique, la CEI 60417: Symboles symbols for use on equipment. Index, survey and
graphiques utilisables sur le matériel. Index, relevé et compilation of the single sheets and IEC 60617:

compilation des feuilles individuelles, et la CEI 60617: Graphical symbols for diagrams.
Symboles graphiques pour schémas.
* See web site address on title page.
* Voir adresse «site web» sur la page de titre.

NORME CEI
INTERNATIONALE IEC
60079-0
INTERNATIONAL
Edition 3.1
STANDARD
2000-06
Edition 3:1998 consolidée par l'amendement 1:2000
Edition 3:1998 consolidated with amendment 1:2000
Matériel électrique pour atmosphères
explosives gazeuses –
Partie 0:
Règles générales
Electrical apparatus for explosive
gas atmospheres –
Part 0:
General requirements
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
XA
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

TC 31/Publication 60079-0 (1998), Third edition

and its amendment 1 (2000)/I-SH 01

ELECTRICAL APPARATUS FOR EXPLOSIVE

GAS ATMOSPHERES –
Part 0: General requirements
INTERPRETATION SHEET
This interpretation sheet has been prepared by committee 31: Equipment for explosive
atmospheres, of the IEC.
The text of this interpretation sheet is based on the following documents:
ISH Report on voting
31/766/ISH 31/777/RVD
Full information on the voting for the approval of this interpretation sheet can be found in the
report on voting indicated in the above table.
___________
Subclauses 23.4.7.3 and 23.4.7.4 of IEC 60079-0 (1998)
Following the discussions by the TC 31/WG 22 Task Group addressing the repeatability of the
thermal endurance to heat and thermal endurance to cold tests, it was proposed that a
tolerance be clarified for the test periods in Edition 6, 31/742/DC was issued and comments
received and resolved as 31/750A/INF.
These interpretations are made available for edition 3 of this standard due to the current use
of that standard by manufacturers, conformity assessment schemes and national bodies by
means of this “Interpretation Sheet” as follows:
Details of interpretation:
Interpretation of subclause 23.4.7.3 Thermal endurance to heat and 23.4.7.4 Thermal
endurance to cold of IEC 60079-0 (1998)
Question: As it is unreasonable to consider them to be the exact test time, are the time

frames for the 24 h, 336 h (2 weeks) or 672 h (4 weeks) tests considered to be the minimum
times? If so, what is the maximum time?
Interpretation: The 24 h, 336 h and 672 h values are considered the minimum number of
+2
hours for each of the tests. It is practical that the time periods should not extend beyond 24
+30 +30
h, 336 h, 672 h.
0 0
It is intended that this interpretation will be introduced in IEC 60079-0 Edition 6 and therefore
an Interpretation Sheet will not be required for this or future editions.

November 2008 ICS 29.260.20 French text overleaf

CE 31/Publication 60079-0 (1998), Troisième édition

et son amendement 1 (2000)/I-SH 01

MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 0: Règles générales
FEUILLE D'INTERPRÉTATION
Cette feuille d’interprétation a été établie par le comité d’étude 31: Equipements pour

atmosphères explosives, de la CEI.
Le texte de cette feuille d’interprétation est issue des documents suivants:
ISH Rapport de vote
31/766/ISH 31/777/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette feuille d’interprétation.
___________
Paragraphes 23.4.7.3 et 23.4.7.4 de la CEI 60079-0 (1998)
A la suite des discussions menées par le groupe CE 31/GT 22 au sujet de la reproductibilité
des essais d’endurance thermique à la chaleur et d’endurance thermique au froid, une
tolérance a été proposée afin de clarifier les périodes d’essai dans l’édition 6, le 31/742/DC a
été publié et les commentaires reçus ont été publiés dans le 31/750A/INF.
Parce que l’édition 3 de cette norme est actuellement utilisée par les fabricants, les plans
d'évaluation de conformité et les organismes notifiés, ces interprétations sont mises à
disposition au moyen de cette feuille d’interprétation, comme il suit :
Détails de l’interprétation:
Interprétation des paragraphes 23.4.7.3 Endurance thermique à la chaleur et 23.4.7.4
Endurance thermique au froid de la CEI 60079-0( 1998):
Question: Puisqu’il n’est pas réaliste de vouloir respecter exactement les durées d'essai, est-
ce que les périodes d’essai de 24 h, 336 h (2 semaines) ou 672 h (4 semaines) doivent être

considérées comme des durées minimales ? S’il en est ainsi, quel est la durée maximale ?
Interprétation: Les valeurs 24 h, 336 h et 672 h sont les durées minimales pour chacun des
+2 +30
essais. Il convient que ces durées ne soient pas prolongées au delà de 24 h, 336 h,
0 0
+30
672 h.
Il est prévu d’introduire cette interprétation dans la CEI 60079-0 édition 6 et une feuille
d’interprétation ne sera donc pas nécessaire pour cette future édition.

Novembre 2008 ICS 29.260.20 Texte anglais au verso

– 2 – 60079-0  CEI:1998+A1:2000

SOMMAIRE
Pages
AVANT-PROPOS . 6

Articles
1 Domaine d'application . 8

2 Références normatives. 8

3 Définitions et symboles . 14
4 Groupement du matériel et classification en températures . 20
5 Températures.20
6 Prescriptions pour tous les matériels électriques . 24
7 Enveloppes non métalliques et parties non métalliques d'enveloppes. 24
8 Enveloppes contenant des métaux légers . 28
9 Fermetures . 30
10 Dispositifs de verrouillage . 34
11 Traversées. 34
12 Matériaux utilisés pour les scellements. 34
13 Composants Ex. 34
14 Eléments de raccordement et logements de raccordement . 36
15 Eléments de raccordement des conducteurs de protection ou de liaison équipotentielle
des masses. 36
16 Entrées de câbles et entrées de conduits . 38
17 Prescriptions complémentaires pour machines électriques tournantes . 42
18 Prescriptions complémentaires pour appareillage de coupure et de sectionnement . 44
19 Prescriptions complémentaires pour coupe-circuits à fusibles . 46
20 Prescriptions complémentaires pour prises de courant. 46
21 Prescriptions complémentaires pour luminaires . 46
22 Prescriptions complémentaires pour lampes-chapeaux et lampes à main. 48
23 Vérifications et essais de type . 48
24 Vérifications et essais individuels . 64

25 Responsabilité du constructeur. 64
26 Vérifications et essais du matériel électrique modifié ou réparé . 64
27 Marquage. . 66
Annexe A (informative) Subdivision des gaz et vapeurs suivant leur interstice expérimental
maximal de sécurité et suivant leur courant minimal d'inflammation. 74
Annexe B (normative) Entrées de câbles Ex . 92
Annexe C (normative) Articles auxquels les composants Ex doivent être conformes. 104
Annexe D (informative) Exemple de dispositif pour les essais de choc mécanique .106

60079-0  IEC:1998+A1:2000 – 3 –

CONTENTS
Page
FOREWORD . 7

Clause
1 Scope . 9

2 Normative references . 9

3 Definitions and symbols. 15
4 Apparatus grouping and temperature classification . 21
5 Temperatures.21
6 Requirements for all electrical apparatus . 25
7 Non-metallic enclosures and non-metallic parts of enclosures. 25
8 Enclosures containing light metals. 29
9 Fasteners. 31
10 Interlocking devices. 35
11 Bushings. 35
12 Materials used for cementing. 35
13 Ex components . 35
14 Connection facilities and terminal compartments . 37
15 Connection facilities for earthing or bonding conductors. 37
16 Cable and conduit entries . 39
17 Supplementary requirements for rotating electrical machines . 43
18 Supplementary requirements for switchgear . 45
19 Supplementary requirements for fuses. 47
20 Supplementary requirements for plugs and sockets . 47
21 Supplementary requirements for luminaires . 47
22 Supplementary requirements for caplights, caplamps and handlamps . 49
23 Type verifications and tests . 49
24 Routine verifications and tests. 65
25 Manufacturer's responsibility . 65

26 Verifications and tests on modified or repaired electrical apparatus. 65
27 Marking. 67
Annex A (informative) Subdivision of gases and vapours according to their maximum
experimental safe gaps and minimum ignition currents. 75
Annex B (normative) Ex cable entries . 93
Annex C (normative) Clauses with which Ex components shall comply. 105
Annex D (informative) Example of rig for resistance to impact test . 107

– 4 – 60079-0  CEI:1998+A1:2000

Pages
Figure 1 – Tolérances et espace pour fermetures vissées . 32

Figure 2 – Surface en contact sous la tête d'une fermeture à tige réduite . 32

Figure 3 – Illustration des points d'entrées et de branchements. 40

Figure 4 – Eprouvette avec électrodes conductrices peintes. 64

Figure B.1 – Illustration des termes utilisés pour les entrées de câble . 92

Figure B.2 – Arrondi du point d'entrée d'un câble flexible . 94

Figure D.1 – Exemple de dispositif pour les essais de choc mécanique . 106

Tableau 1 – Classification des températures maximales de surface
des matériels électriques du Groupe II . 22
Tableau 2 – Températures ambiantes d'emploi et marquage additionnel . 22
Tableau 3 – Section minimale des conducteurs de protection. 38
Tableau 4 – Essais de tenue aux chocs . 52
Tableau 5 – Couple à appliquer à la tige des traversées utilisées comme éléments
de raccordement . 56
Tableau A.1 – Subdivision A . 78
Tableau A.2 – Subdivision B . 88
Tableau A.3 – Subdivision C . 90
Tableau C.1 – Articles auxquels les composants Ex doivent être conformes. 104

60079-0  IEC:1998+A1:2000 – 5 –

Page
Figure 1 – Tolerances and clearance for threaded fasteners . 33

Figure 2 – Contact surface under head of fastener with a reduced shank . 33

Figure 3 – Illustration of entry points and branching points . 41

Figure 4 – Test piece with painted electrodes. 65

Figure B.1 – Illustration of the terms used for cable entries . 93

Figure B.2 – Rounded edge of the point of entry of the flexible cable. 95

Figure D.1 – Example of rig for resistance to impact test. 107

Table 1 – Classification of maximum surface temperatures for Group II electrical apparatus. 23
Table 2 – Ambient temperatures in service and additional marking. 23
Table 3 – Minimum cross-sectional areas of protective conductors. 39
Table 4 – Tests of resistance to impact. 53
Table 5 – Torque to be applied to the stem of bushing used for connection facilities. 57
Table A.1 – Subdivision A . 79
Table A.2 – Subdivision B . 89
Table A.3 – Subdivision C. 91
Table C.1 – Clauses with which Ex components shall comply. 105

– 6 – 60079-0  CEI:1998+A1:2000

COMMISSION ELECTROTECHNIQUE INTERNATIONALE

__________
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 0: Règles générales
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés comme
normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60079-0 a été établie par le comité d'études 31 de la CEI:
Matériel électrique pour atmosphères explosives.
Cette troisième édition annule et remplace la seconde édition parue en 1983 et constitue une
révision technique.
La présente norme internationale est issue de la Norme européenne EN 50014 (1992) publiée
par CENELEC.
La présente version consolidée de la CEI 60079-0 est issue de la troisième édition (1998)
[documents 31/248/FDIS et 31/252/RVD], et de son amendement 1 (2000) [documents
31/322/FDIS et 31/331/RVD].
Elle porte le numéro d'édition 3.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
Les annexes B et C font partie intégrante de cette norme.
Les annexes A et D sont données uniquement à titre d'information.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2005. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60079-0  IEC:1998+A1:2000 – 7 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

__________
ELECTRICAL APPARATUS FOR EXPLOSIVE

GAS ATMOSPHERES –
Part 0: General requirements
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International Standards
transparently to the maximum extent possible in their national and regional standards. Any divergence between the IEC
Standard and the corresponding national or regional standard shall be clearly indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60079-0 has been prepared by technical committee 31: Electrical
apparatus for explosive atmospheres.
This third edition cancels and replaces the second edition published in 1983 and constitutes a
technical revision.
This International Standard is based on the text of European Standard EN 50014 (1992)
published by CENELEC.
This consolidated version of IEC 60079-0 is based on the third edition (1998) [documents
31/248/FDIS and 31/252/RVD], and its amendment 1 (2000) [documents 31/322/FDIS and
31/331/RVD].
It bears the edition number 3.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
Annexes B and C form an integral part of this standard.
Annexes A and D are for information only.
The committee has decided that the contents of this publication will remain unchanged until 2005.
At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 60079-0  CEI:1998+A1:2000

MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES

EXPLOSIVES GAZEUSES –
Partie 0: Règles générales
1 Domaine d'application
La présente partie de la CEI 60079 spécifie les règles générales de construction, d'essais et de
marquage du matériel électrique, des entrées de câble Ex, et des composants Ex destinés à
être utilisés dans des atmosphères explosibles sous forme de gaz, vapeurs ou brouillards.
La présente norme ne spécifie pas de règles de sécurité autres que celles directement liées au
risque d'explosion.
La présente norme est complétée ou modifiée par les parties suivantes de la CEI 60079
relatives à des modes spécifiques de protection:
– CEI 60079-1: enveloppes antidéflagrantes «d»;
– CEI 60079-2: surpression interne «p»;
– CEI 60079-5: remplissage pulvérulent «q»;
– CEI 60079-6: immersion dans l'huile «o»;
– CEI 60079-7: sécurité augmentée «e»;
– CEI 60079-11: sécurité intrinsèque «i»;
– CEI 60079-18: encapsulage «m»;
– CEI 60079-22: lampes-chapeaux pour les mines grisouteuses (à l'étude).
La présente partie de la CEI 60079 et les parties de la CEI 60079 citées ci-dessus ne
s'appliquent ni à la construction de matériel électromédical, ni à celle d'exploseurs de mise à
feu, dispositifs d'essais pour exploseurs et pour circuits d'allumage d'explosifs.
NOTE 1 En complément aux modes de protection listés ci-dessus, la CEI 60079-15 est applicable à l'utilisation en
atmosphères explosibles.
NOTE 2 Des matériels non conformes à la présente norme ou aux normes citées ci-dessus peuvent être
considérés comme sûrs par un organisme national ou un organisme agréé pour utilisation en atmosphère
explosible. Dans ce cas, le matériel est identifié par le symbole «s».

2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60079.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60079 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60034-5:1991, Machines électriques tournantes – Cinquième partie: Classification des
degrés de protection procurés par les enveloppes des machines électriques tournantes (code IP)
CEI 60079-1:1990, Matériel électrique pour atmosphères explosives gazeuses – Première partie:
Construction, vérification et essais des enveloppes antidéflagrantes de matériel électrique

60079-0  IEC:1998+A1:2000 – 9 –

ELECTRICAL APPARATUS FOR EXPLOSIVE

GAS ATMOSPHERES –
Part 0: General requirements
1 Scope
This part of IEC 60079 specifies the general requirements for construction, testing and marking
of electrical apparatus, Ex cable entries and Ex components, intended for use in potentially
explosive atmospheres of gas, vapour and mist.
This standard does not specify requirements for safety, other than those directly related to the
explosion risk.
This standard is or will be supplemented or modified by the following parts of IEC 60079
concerning specific types of protection:
– IEC 60079-1: flameproof enclosures "d";
– IEC 60079-2: pressurized enclosures "p";
– IEC 60079-5: powder filling "q";
– IEC 60079-6: oil immersion "o";
– IEC 60079-7: increased safety "e";
– IEC 60079-11: intrinsic safety "i";
– IEC 60079-18: encapsulation "m";
– IEC 60079-22: caplights for mines susceptible to firedamp (under consideration).
This part of IEC 60079 and the parts of IEC 60079 mentioned above are not applicable to the
construction of electromedical apparatus, shot-firing exploders, test devices for exploders and
for shot-firing circuits.
NOTE 1 In addition to the types of protection listed above, IEC 60079-15 is applicable for use in a potentially
explosive atmosphere.
NOTE 2 Apparatus not conforming with this standard or the standards listed in this clause may be considered safe
by a national or other authorised body for use in potentially explosive atmospheres. In such cases, the apparatus is
identified with the symbol "s".

2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60079. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60079 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60034-5:1991, Rotating electrical machines – Part 5: Classification of degrees of
protection provided by enclosures of rotating electrical machines (IP code)
IEC 60079-1:1990, Electrical apparatus for explosive gas atmospheres – Part 1: Construction
and verification test of flameproof enclosures of electrical apparatus

– 10 – 60079-0  CEI:1998+A1:2000

CEI 60079-1A:1975, Matériel électrique pour atmosphères explosives gazeuses – Première
partie: Construction, vérification et essais des enveloppes antidéflagrantes de matériel

électrique – Premier complément – Annexe D: Méthode d'essai pour la détermination de

l'interstice expérimental maximal de sécurité

CEI 60079-2:1983, Matériel électrique pour atmosphères explosives gazeuses – Deuxième

partie: Matériel électrique à mode de protection «p»

CEI 60079-3:1990, Matériel électrique pour atmosphères explosives gazeuse – Troisième

partie: Eclateur pour les circuits de sécurité intrinsèque

CEI 60079-4:1975, Matériel électrique pour atmosphères explosives gazeuse – Quatrième
partie: Méthode d'essai pour la détermination de la température d'inflammation
CEI 60079-5:1997, Matériel électrique pour atmosphères explosives gazeuses – Cinquième
partie: Remplissage pulvérulent «q»
CEI 60079-6:1995, Matériel électrique pour atmosphères explosives gazeuses – Partie 6:
Immersion dans l'huile «o»
CEI 60079-7:1990, Matériel électrique pour atmosphères explosives gazeuses – Septième
partie: Sécurité augmentée «e»
CEI 60079-11:1991, Matériel électrique pour atmosphères explosives gazeuses – Onzième
partie: Sécurité intrinsèque «i»
CEI 60079-15:1987, Matériel électrique pour atmosphères explosives gazeuses – Quinzième
partie: Matériel électrique avec mode de protection «n»
CEI 60079-18:1992, Matériel électrique pour atmosphères explosives gazeuses – Partie 18:
Encapsulage «m»
CEI 60079-19:1993, Matériel électrique pour atmosphères explosives gazeuses – Partie 19:
Réparation et révision du matériel utilisé en atmosphères explosives (autre que celui utilisé
dans les mines ou pour la fabrication des explosifs)
CEI 60079-20:1996, Matériel électrique pour atmosphères explosives gazeuses – Partie 20:
Données pour gaz et vapeurs inflammables, en relation avec l'utilisation des matériels électriques
CEI 60192:1973, Lampes à vapeur de sodium à basse pression
CEI 60216-1:1990, Guide pour la détermination des propriétés d'endurance thermique de

matériaux isolants électriques – Première partie: Guide général relatif aux méthodes de
vieillissement et à l'évaluation des résultats d'essai
CEI 60216-2:1990, Guide pour la détermination des propriétés d'endurance thermique de
matériaux isolants électriques – Deuxième partie: Choix de critères d'essai
CEI 60529:1989, Degrés de protection procurés par les enveloppes (Code IP)
CEI 60662:1980, Lampes à vapeur de sodium à haute pression
CEI 60947-1:1996, Appareillage à basse tension – Partie 1: Règles générales
ISO 48:1994, Caoutchouc vulcanisé ou thermoplastique – Détermination de la dureté (dureté
comprise entre 10 DIDC et 100 DIDC)

60079-0  IEC:1998+A1:2000 – 11 –

IEC 60079-1A:1975, Electrical apparatus for explosive gas atmospheres – Part 1: Construction
and verification test of flameproof enclosures of electrical apparatus – First supplement:

Appendix D: Method of test for ascertainment of maximum experimental safe gap

IEC 60079-2:1983, Electrical apparatus for explosive gas atmospheres – Part 2: Electrical

apparatus, type of protection "p"

IEC 60079-3:1990, Electrical apparatus for explosive gas atmospheres – Part 3: Spark-test
apparatus for intrinsically-safe circuits

IEC 60079-4:1975, Electrical apparatus for explosive gas atmospheres – Part 4: Method of
test for ignition temperature
IEC 60079-5:1997, Electrical apparatus for explosive gas atmospheres – Part 5: Powder
filling "q"
IEC 60079-6:1995, Electrical apparatus for explosive gas atmospheres – Part 6: Oil-
immersion "o".
IEC 60079-7:1990, Electrical apparatus for explosive gas atmospheres – Part 7: Increased
safety "e"
IEC 60079-11:1991, Electrical apparatus for explosive gas atmospheres – Part 11: Intrinsic
safety "i"
IEC 60079-15:1987, Electrical apparatus for explosive gas atmospheres – Part 15: Electrical
apparatus with type of protection "n"
IEC 60079-18:1992, Electrical apparatus for explosive gas atmospheres – Part 18:
Encapsulation "m"
IEC 60079-19:1993, Electrical apparatus for explosive gas atmospheres – Part 19: Repair and
overhaul for apparatus used in explosive atmospheres (other than mines or explosives)
IEC 60079-20:1996, Electrical apparatus for explosive gas atmospheres – Part 20: Data for
flammable gases and vapours, relating to the use of electrical apparatus
IEC 60192:1973, Low-pressure sodium vapour lamps
IEC 60216-1:1990, Guide for the determination of thermal endurance properties of electrical

insulating materials – Part 1: General guidelines for ageing procedure and evaluation of test results
IEC 60216-2:1990, Guide for the determination of thermal endurance properties of electrical
insulating materials – Part 2: Choice of test criteria
IEC 60529:1989, Degrees of protection provided by enclosures (IP Code)
IEC 60662:1980, High-pressure sodium vapour lamps
IEC 60947-1:1996, Low-voltage switchgear and controlgear – Part 1: General rules
ISO 48:1994, Rubber, vulcanized or thermoplastic – Determination of hardness (hardness
between 10 IRHD and 100 IRHD)
– 12 – 60079-0  CEI:1998+A1:2000

ISO 178:1993, Plastiques – Détermination des propriétés en flexion

ISO 179:1993, Plastiques – Détermination de la résistance au choc Charpy

ISO 262:1973, Filetages métriques ISO pour usages généraux – Sélection de dimensions pour

la boulonnerie
ISO 273:1979, Eléments de fixation – Trous de passage pour vis

ISO 286-2:1988, Système ISO de tolérances et d'ajustements – Partie 2: Tables des degrés de

tolérance normalisés et des écarts limites des alésages et des arbres
ISO 527-2:1993, Plastiques – Détermination des propriétés en traction – Partie 2: Conditions
d'essai des plastiques pour moulage et extrusion
ISO 965/1:1980, Filetages métriques ISO pour usages généraux – Tolérances – Partie 1:
Principes et données fondamentales
ISO 965-2:1980, Filetages métriques ISO pour usages généraux – Tolérances – Partie 2:
Dimensions limites pour la boulonnerie d'usage courant – Qualité moyenne
ISO 1817:1985, Caoutchoucs vulcanisés – Détermination de l'action des liquides
ISO 1818:1975, Caoutchouc vulcanisé de basse dureté (10 à 35 D.I.D.C.) – Détermination de
la dureté
ISO 4014:1988, Vis à tête hexagonale partiellement filetées – Grades A et B
ISO 4017:1988, Vis à tête hexagonale entièrement filetées– Grades A et B
ISO 4026:1993, Vis sans tête à six pans creux, à bout plat
ISO 4027:1993, Vis sans tête à six pans creux, à bout conique
ISO 4028:1993, Vis sans tête à six pans creux, à téton
ISO 4029:1993, Vis sans tête à six pans creux, à cuvette
ISO 4032:1986, Ecrous hexagonaux, style 1 – Grades A et B

ISO 4762:1989, Vis à tête cylindrique à six pans creux – Grade A
ISO 4892-1:1994, Plastiques – Méthodes d'exposition à des sources lumineuses de labo-
ratoire – Partie 1: Guide général

60079-0  IEC:1998+A1:2000 – 13 –

ISO 178:1993, Plastics – Determination of flexural properties

ISO 179:1993, Plastics – Determination of Charpy impact strength

ISO 262:1973, ISO general purpose metric screw threads – Selected sizes for screws, bolts

and nuts
ISO 273:1979, Fasteners – Clearance holes for bolts and screws

ISO 286-2:1988, ISO system of limits and fits – Part 2: Tables of standard tolerance grades

and limit deviations for holes and shafts
ISO 527-2:1993, Plastics – Determination of tensile properties – Part 2: Test conditions for
moulding and extrusion plastics
ISO 965-1:1980, ISO general purpose metric screw threads – Tolerances – Part 1: Principles
and basic data
ISO 965-2:1980, ISO general purpose metric screw threads – Tolerances – Part 2: Limits of
sizes for general purpose bolt and nut threads – Medium quality
ISO 1817:1985, Rubber, vulcanized – Determination of the effect of liquids
ISO 1818:1975, Vulcanized rubbers of low hardness (10 to 35 IRHD) – Determination of
hardness
ISO 4014:1988, Hexagon head bolts – Product grades A and B
ISO 4017:1988, Hexagon head screws – Product grades A and B
ISO 4026:1993, Hexagon socket set screws with flat point
ISO 4027:1993, Hexagon socket set screws with cone point
ISO 4028:1993, Hexagon socket set screws with dog point
ISO 4029:1993, Hexagon socket set screws with cup point
ISO 4032:1986, Hexagon nuts, style 1 – Product grades A and B

ISO 4762:1989, Hexagon socket head cap screws – Product grade A
ISO 4892-1:1994, Plastics – Methods of exposure to laboratory light sources – Part 1: General
guidance
– 14 – 60079-0  CEI:1998+A1:2000

3 Définitions et symboles
Pour les besoins de la présente partie de la CEI 60079, les définitions suivantes s'appliquent:

3.1
matériel électrique
objets qui servent en tout ou en partie à la mise en jeu de l'énergie électrique. En font partie,
entre autres, les objets destinés à la production, à la transmission, à la distribution, à

l'accumulation, à la mesure, à la régulation, à la transformation et à la consommation de

l'énergie électrique, y compris pour les télécommunications

3.2
atmosphère explosible
atmosphère susceptible de devenir explosive (le danger existe à l'état potentiel)
3.3
atmosphère explosive gazeuse
mélange avec l'air, dans les conditions atmosphériques, de substances inflammables sous
forme de gaz, vapeurs ou brouillards, dans lequel, après inflammation, la combustion se
propage à l'ensemble du mélange non brûlé
3.4
mélange explosif d'essai
mélange explosif spécifié utilisé pour les essais du matériel électrique pour atmosphères explosibles
3.5
température d'inflammation d'une atmosphère explosive gazeuse
température la plus basse d'une surface chaude qui, dans des conditions spécifiées
conformément à la CEI 60079-4, enflammera une substance inflammable sous la forme d'un
mélange de gaz ou de vapeur avec l'air
3.6
température de service
température atteinte lorsque le matériel est en fonctionnement à ses caractéristiques
assignées
3.7
température maximale de service
valeur la plus élevée des températures de service

NOTE Chaque matériel peut atteindre des températures de service différentes dans ses différentes parties.
3.8
température maximale de surface
température la plus élevée, atteinte en service dans les conditions les plus défavorables (mais
à l'intérieur des tolérances reconnues) par toute partie ou toute surface d'un matériel électrique
susceptible de provoquer une inflammation de l'atmosphère explosive environnante
NOTE 1 Le constructeur indiquera la norme de produit et il convient que, dans sa concept
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.

Loading comments...
