IEC 60884-2-6:1997

NORME
CEI
INTERNATIONALE
IEC
60884-2-6
INTERNATIONAL
Première édition
STANDARD
First edition
1997-08
Prises de courant pour usages domestiques
et analogues –
Partie 2-6:
Règles particulières pour socles de prises
de courant commandés par interrupteurs à
verrouillage, pour installations électriques fixes
Plugs and socket-outlets for household
and similar purposes –
Part 2-6:
Particular requirements for switched socket-outlets
with interlock for fixed electrical installations
Numéro de référence
Reference number
CEI/IEC 60884-2-6: 1997

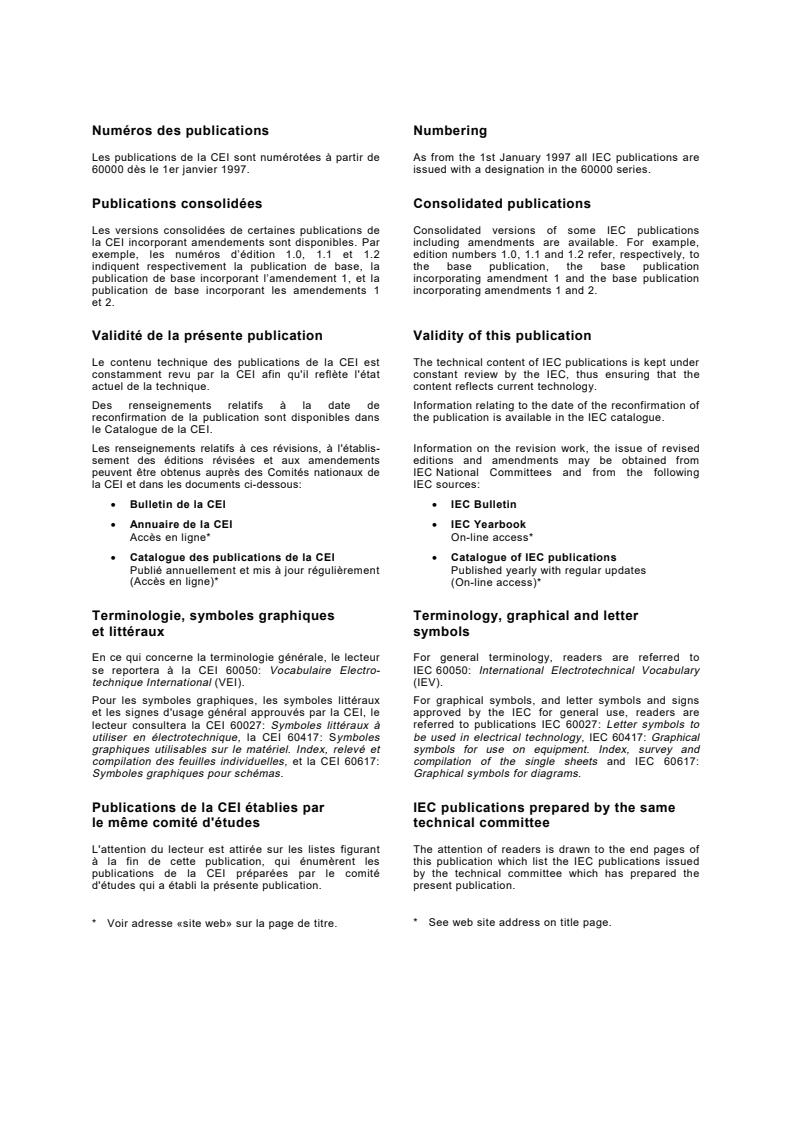

Numéros des publications Numbering
Les publications de la CEI sont numérotées à partir de As from the 1st January 1997 all IEC publications are
60000 dès le 1er janvier 1997. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant amendements sont disponibles. Par including amendments are available. For example,
exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obtained from
peuvent être obtenus auprès des Comités nationaux de IEC National Committees and from the following
la CEI et dans les documents ci-dessous: IEC sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
symbols for use on equipment. Index, survey and
graphiques utilisables sur le matériel. Index, relevé et
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
Publications de la CEI établies par IEC publications prepared by the same
le même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant The attention of readers is drawn to the end pages of
à la fin de cette publication, qui énumèrent les this publication which list the IEC publications issued
publications de la CEI préparées par le comité by the technical committee which has prepared the
d'études qui a établi la présente publication. present publication.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60884-2-6
INTERNATIONAL
Première édition
STANDARD
First edition
1997-08
Prises de courant pour usages domestiques
et analogues –
Partie 2-6:
Règles particulières pour socles de prises
de courant commandés par interrupteurs à
verrouillage, pour installations électriques fixes
Plugs and socket-outlets for household
and similar purposes –
Part 2-6:
Particular requirements for switched socket-outlets
with interlock for fixed electrical installations
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
N
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60884-2-6  CEI:1997
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Domaine d'application . 6
2 Références normatives. 6
3 Définitions. 8
4 Prescriptions générales . 8
5 Généralités sur les essais . 8
6 Caractéristiques assignées. 8
7 Classification. 8
8 Marquage. 10
9 Vérification des dimensions . 12
10 Protection contre les chocs électriques. 12
11 Dispositions en vue de la mise à la terre. 14
12 Bornes . 14
13 Construction des socles fixes . 14
14 Construction des fiches et socles mobiles. 18
15 Socles à verrouillage . 18
16 Résistance au vieillissement, à la pénétration nuisible de l'eau et à l'humidité . 22
17 Résistance d'isolement et rigidité diélectrique . 22
18 Fonctionnement des contacts de terre . 22
19 Echauffement. 22
20 Pouvoir de coupure . 22
21 Fonctionnement normal . 22
22 Force nécessaire pour retirer la fiche. 24
23 Câbles souples et leur raccordement . 24
24 Résistance mécanique . 24
25 Résistance à la chaleur . 24
26 Vis, pièces transportant le courant et connexions. 26
27 Lignes de fuite, distances dans l'air et distances à travers la matière
de remplissage. 26
28 Résistance de la matière isolante à la chaleur anormale, au feu et aux courants
de cheminement. 26
29 Protection contre la rouille . 26
30 Essais supplémentaires sur broches pourvues de gaines isolantes . 26
Figure 101 – Circuit pour les essais de 15.1. 26

60884-2-6  IEC:1997 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 Scope . 7
2 Normative references . 7
3 Definitions. 9
4 General requirements. 9
5 General notes on tests . 9
6 Ratings . 9
7 Classification. 9
8 Marking. 11
9 Checking of dimensions . 13
10 Protection against electric shock . 13
11 Provision for earthing . 15
12 Terminals. 15
13 Construction of fixed socket-outlets . 15
14 Construction of plugs and portable socket-outlets . 19
15 Interlocked socket-outlets. 19
16 Resistance to ageing, to harmful ingress of water and to humidity. 23
17 Insulation resistance and electric strength . 23
18 Operation of earthing contacts. 23
19 Temperature rise. 23
20 Breaking capacity. 23
21 Normal operation. 23
22 Force necessary to withdraw the plug . 25
23 Flexible cables and their connection . 25
24 Mechanical strength . 25
25 Resistance to heat. 25
26 Screws, current-carrying parts and connections . 27
27 Creepage distances, clearances and distances through sealing compound . 27
28 Resistance of insulating material to abnormal heat, to fire and to tracking . 27
29 Resistance to rusting. 27
30 Additional tests on pins provided with insulating sleeves . 27
Figure 101 – Circuit for the tests of 15.1 . 27

– 4 – 60884-2-6  CEI:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
PRISES DE COURANT POUR USAGES DOMESTIQUES ET ANALOGUES –
Partie 2-6: Règles particulières pour socles de prise de courant
commandés par interrupteurs à verrouillage
pour installations électriques fixes
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60884-2-6 a été établie par le sous-comité 23B: Prises de courant
et interrupteurs, du comité d'études 23 de la CEI: Petit appareillage.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
23B/521/FDIS 23B/530/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
La présente partie 2 doit être utilisée conjointement avec la CEI 60884-1 (deuxième édition, 1994):
Règles générales. Elle contient les modifications à apporter à cette publication pour la transformer
en norme de la CEI: Règles particulières pour socles de prises de courant commandés par
interrupteurs à verrouillage pour installations électriques fixes.
Dans la présente norme, les caractères d'imprimerie suivants sont utilisés:
– Prescriptions proprement dites: caractères romains;
– Modalités d'essai: caractères italiques;
– Commentaires: petits caractères romains.

60884-2-6  IEC:1997 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
PLUGS AND SOCKET-OUTLETS FOR HOUSEHOLD AND SIMILAR PURPOSES −
Part 2-6: Particular requirements for switched socket-outlets
with interlock for fixed electrical installations
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60884-2-6 has been prepared by subcommittee 23B: Plugs, socket-
outlets and switches, of IEC technical committee 23: Electrical accessories.
The text of this standard is based on the following documents:
FDIS Report on voting
23B/521/FDIS 23B/530/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This part 2 shall be used in conjunction with IEC 60884-1 (second edition, 1994): General
requirements. It lists changes necessary to convert that publication into the IEC standard:
Particular requirements for switched socket-outlets with interlock for fixed electrical
installations.
In this standard the following print types are used:
– requirements proper: in roman type;
– test specifications: in italic type;
– Explanatory matter: in smaller roman type.

– 6 – 60884-2-6  CEI:1997
PRISES DE COURANT POUR USAGES DOMESTIQUES ET ANALOGUES –
Partie 2-6: Règles particulières pour socles de prise de courant
commandés par interrupteurs à verrouillage
pour installations électriques fixes
1 Domaine d'application
Remplacer l'article de la partie 1 par ce qui suit:
La présente partie de la CEI 60884 s'applique aux socles de prises de courant à verrouillage
commandés par interrupteurs pour courant alternatif seulement, pour installations électriques
fixes, avec ou sans contact de terre, de tension assignée supérieure à 50 V mais ne dépassant
pas 440 V et courant assigné ne dépassant pas 32 A, destinés aux usages domestiques et
analogues soit à l’intérieur soit à l'extérieur des bâtiments.
Les socles de prises de courant à verrouillage commandés par interrupteur selon cette norme
sont constitués d'une combinaison de socles de prises de courant selon la CEI 60884-1, à
verrouillage, et d'un interrupteur selon la CEI 60669-1 et/ou la CEI 60669-2-1 le tout formant
une unité complète.
Le courant assigné est limité à un maximum de 16 A pour les appareils fixes équipés de
bornes sans vis.
La présente norme ne traite pas des prescriptions pour les boîtes de montage encastrées.
Toutefois elle traite des prescriptions pour les boîtes de montage en saillie nécessaires pour
les essais des socles.
NOTES
1 Les prescriptions générales pour les boîtes de montage sont données dans la CEI 60670.
2 Les socles à verrouillage incorporant des dispositifs selon la CEI 60898, la CEI 61008 et la CEI 61009 ne
sont pas couverts par la présente norme. La présente norme peut être utilisée comme guide pour les
prescriptions et essais pour ces appareils aux endroits appropriés.
La présente norme ne s'applique pas
– aux socles à verrouillage pour usage industriel;
– aux socles TBTS à verrouillage.
Les appareils conformes à la présente norme sont utilisés à des températures ambiantes ne
dépassant pas habituellement 25 °C, mais pouvant atteindre occasionnellement 35 °C.
2 Références normatives
L'article de la partie 1 s'applique avec les exceptions suivantes:
Ajouter dans la liste des références normatives:
CEI 60669-1: 1993, Interrupteurs pour installations électriques fixes domestiques et analogues
– Partie 1: Règles générales
60884-2-6  IEC:1997 – 7 –
PLUGS AND SOCKET-OUTLETS FOR HOUSEHOLD AND SIMILAR PURPOSES −
Part 2-6: Particular requirements for switched socket-outlets
with interlock for fixed electrical installations
1 Scope
Replace this clause of part 1 by the following:
This part of IEC 60884 applies to switched socket-outlets with interlock for a.c. only, for fixed
electrical installations, with or without earthing contact, with rated voltage above 50 V but not
exceeding 440 V and a rated current not exceeding 32 A, intended for household and similar
purposes, either indoors or outdoors.
Switched socket-outlets with interlock according to this standard consist of a combination of
socket-outlets according to IEC 60884-1, interlocked with a switch according to IEC 60669-1
and/or IEC 60669-2-1 supplied as a complete unit.
The rated current is limited to 16 A maximum for fixed accessories provided with screwless
terminals.
This standard does not cover requirements for flush mounting boxes.
However, it covers those requirements for surface-type mounting boxes which are necessary
for the tests on socket-outlets.
NOTES
1 General requirements for mounting boxes are covered by IEC 60670.
2 Interlocked socket-outlets incorporating devices according to IEC 60898, IEC 61008 and IEC 61009 are not
covered by this standard. This standard may be used as a guide for the requirements and tests of these
accessories where relevant.
This standard does not apply to
– interlocked socket-outlets for industrial purposes;
– interlocked socket-outlets for SELV.
Accessories complying with this standard are suitable for use at an ambient temperature not
normally exceeding 25 °C, but occasionally reaching 35 °C.
2 Normative references
This clause of part 1 is applicable, except as follows:
Add to the list of normative references:
IEC 60669-1: 1993, Switches for household and similar fixed-electrical installations – Part 1:
General requirements
– 8 – 60884-2-6  CEI:1997
CEI 60669-2-1: 1996, Interrupteurs pour installations électriques fixes domestiques et analogues
– Partie 2: Règles particulières – Section 1: Interrupteurs électroniques
CEI 60884-1: 1994, Prises de courant pour usages domestiques et analogues – Partie 1:
Règles générales
3 Définitions
L'article de la partie 1 s'applique avec les exceptions suivantes:
Ajouter les définitions suivantes:
3.101 dispositif de verrouillage: Ensemble électrique ou électronique ou mécanique ou
toute combinaison de ceux-ci, qui empêche la mise sous tension des broches/contacts d'une
fiche avant qu'elle ne soit suffisamment engagée dans un socle de prise de courant et qui
empêche l'extraction de la fiche tant que ses broches/contacts sont sous tension ou met hors
tension les broches/contacts du socle avant le retrait de la fiche.
3.102 socle à verrouillage commandé par interrupteur: Unité assemblée en usine
constituée d'un socle comportant un interrupteur intégré commandant le socle pourvu d'un
dispositif de verrouillage.
3.103 dispositif de retenue: Mécanisme qui maintient en place une fiche lorsqu'elle est
suffisamment engagée et qui empêche tout retrait involontaire.
4 Prescriptions générales
L'article de la partie 1 s'applique.
5 Généralités sur les essais
L'article de la partie 1 s'applique avec l'exception suivante:
5.4 Ajouter, après le quatrième alinéa:
Pour l'essai de l'article 15, trois spécimens supplémentaires peuvent être nécessaires.
6 Caractéristiques assignées
L'article de la partie 1 s'applique.
7 Classification
L'article de la partie 1 s'applique avec les exceptions suivantes:
7.2 Ajouter les paragraphes suivants:
7.2.101 Les socles de prises de courant à verrouillage commandés par interrupteurs sont
classifiés:
60884-2-6  IEC:1997 – 9 –
IEC 60669-2-1: 1996, Switches for household and similar fixed-electrical installations – Part 2:
Particular requirements – Section 1: Electronic switches
IEC 60884-1: 1994, Plugs and socket-outlets for household and similar purposes – Part 1:
General requirements
3 Definitions
This clause of part 1 is applicable, except as follows:
Add the following definitions:
3.101 interlock: Device, either electrical or electronic or mechanical or a combination of
these, which prevents the pins/contacts of a plug from becoming live before the plug is in
proper engagement with a socket-outlet and which either prevents the plug from being
withdrawn while its pin/contacts are live or makes the contacts of the socket-outlet dead before
the plug is withdrawn.
3.102 switched socket-outlet with interlock: Factory-assembled unit consisting of a socket-
outlet with an integral switching device controlling the socket-outlet, which is provided with an
interlock.
3.103 retaining device: Mechanical arrangement which holds a plug in position when it is in
proper engagement, and prevents its unintentional withdrawal.
4 General requirements
This clause of part 1 is applicable.
5 General notes on tests
This clause of part 1 is applicable, except as follows:
5.4 Add after the fourth paragraph:
For the test of clause 15, three additional specimens may be necessary.
6 Ratings
This clause of part 1 is applicable.
7 Classification
This clause of part 1 is applicable, except as follows:
7.2 Add the following subclauses:
7.2.101 Switched socket-outlets with interlock are classified:

– 10 – 60884-2-6  CEI:1997
7.2.101.1 Selon la méthode de manoeuvre de l'interrupteur:
– rotatifs;
–à levier;
– à touche basculante;
– à bouton-poussoir,
– sensible au toucher;
– sensible à la proximité;
– sensible à un phénomène optique;
– sensible à un phénomène acoustique;
– sensibles à d'autres influences externes.
7.2.101.2 Selon le nombre de pôles de l'interrupteur:
– unipolaire;
– bipolaire;
– tripolaire;
– tripolaire avec neutre.
7.2.101.3 Selon le type de verrouillage:
– mécanique;
– électrique;
– électronique;
– une combinaison de ces types.
7.2.101.4 Selon le type de retenue:
– sans dispositif;
– avec dispositif;
8 Marquage
L'article de la partie 1 s'applique avec les exceptions suivantes:
8.1 Ajouter avant la note 2:
– symbole pour construction à faible distance d'ouverture des contacts, s'il y a lieu;
– symbole pour construction à micro distance d'ouverture des contacts, s'il y a lieu;
– symbole pour dispositif de coupure à semi-conducteur, s'il y a lieu.
8.2 Ajouter avant les notes:
– construction à faible distance d'ouverture des contacts . m
– construction à micro distance d'ouverture des contacts. μ
– dispositif de coupure à semi-conducteur . (à l'étude)
– position «ouvert» (arrêt) .¡
– position «fermé» (marche). I

60884-2-6  IEC:1997 – 11 –
7.2.101.1 According to the method of actuating the switch:
– rotary;
– tumbler;
–rocker;
– push-button;
– touch;
–proximity;
– optical;
– acoustic;
– other external influences.
7.2.101.2 According to the number of poles of the switch:
– single-pole;
– double-pole;
– three-pole;
– three-pole with neutral.
7.2.101.3 According to the type of interlock:
– mechanical;
– electrical;
– electronic;
– a combination of any of these.
7.2.101.4 According to the retaining device:
– without device;
– with device.
8 Marking
This clause of part 1 is applicable, except as follows:
8.1 Add before note 2:
– symbol of mini-gap construction, if applicable;
– symbol of micro-gap construction, if applicable;
– symbol for semiconductor switching device, if applicable.
8.2 Add before the notes:
– Mini-gap construction. . m
– Micro-gap construction. . μ
– Semiconductor switching device. . (under consideration)
– "OFF" position. . O
– "ON" position. I

– 12 – 60884-2-6  CEI:1997
Ajouter les paragraphes suivants:
8.101 Les bornes des socles à verrouillage commandés par interrupteur destinés au
raccordement des conducteurs de phase doivent être identifiées, sauf si le mode de
raccordement n'a pas d'importance, s'il est évident ou bien s'il est indiqué sur un schéma de
câblage. Une telle identification peut se faire sous la forme d'une lettre L ou, s'il y a plus d'une
borne, par les lettres L , L , L etc., qui peuvent être accompagnées par une flèche se
1 2 3,
dirigeant vers la ou les bornes appropriées.
En variante, la surface de telles bornes doit être en laiton ou en cuivre nu, les autres bornes
étant recouvertes d'une couche métallique d'une autre couleur.
Ces indications ne doivent pas être placées sur des vis ni sur d'autres pièces facilement
démontables.
8.102 Les socles à verrouillage commandés par interrupteur doivent être marqués de façon
que la direction du mouvement de l'organe de manoeuvre vers ses différentes positions ou la
position présente de l'interrupteur soit clairement indiquée.
Ces indications doivent être clairement visibles sur les socles à verrouillage commandés par
interrupteurs équipés de leur couvercle ou de leur plaque de recouvrement comme en usage
normal. Si ces indications sont placées sur le couvercle ou la plaque de recouvrement, il ne
doit pas être possible de fixer le couvercle ou la plaque de recouvrement dans une position
telle que ces indications soient incorrectes.
Pour l'indication de la direction du mouvement des moyens de fonctionnement, les symboles
«¡» et «I» peuvent être utilisés.
Le tiret indiquant la position «fermé» «I» doit être radial pour les interrupteurs rotatifs,
perpendiculaire à l'axe de rotation de la manette pour les interrupteurs à levier et pour les
interrupteurs à touche basculante, et vertical pour les interrupteurs à bouton-poussoir lorsqu'ils
sont montés dans la position verticale prévue.
9 Vérification des dimensions
L'article de la partie 1 s'applique.
10 Protection contre les chocs électriques
L'article de la partie 1 s'applique avec les exceptions suivantes:
Ajouter les paragraphes suivants:
10.101 Les manettes, leviers de commande, boutons-poussoirs, touches basculantes et
organes analogues pour les interrupteurs de fonctionnement des socles à verrouillage
commandés par interrupteur doivent être en matière isolante, à moins que leurs parties
métalliques accessibles ne soient séparées des parties métalliques du mécanisme par une
double isolation ou une isolation renforcée, ou, dans le cas des socles à verrouillage
commandés par interrupteur avec bornes de terre, à moins qu'ils ne soient reliés efficacement
à la terre.
La conformité est vérifiée par examen et par les essais des articles 17 et 21.
NOTE – Pour les définitions des termes «double isolation» et «isolation renforcée», voir la CEI 60536.

60884-2-6  IEC:1997 – 13 –
Add the following subclauses:
8.101 Terminals of switched socket-outlets with interlock intended for the connection of the
phase conductors shall be identified, unless the method of connection is of no importance or is
self-evident or is indicated in a wiring diagram. Such identification may take the form of a letter
L or in the case of more than one terminal, the letters L , L , L , etc., which may be
1 2 3
accompanied by an arrow pointing to the relevant terminal(s).
Alternatively, the surface of such terminals shall be bare brass or copper, other terminals being
covered with a metallic layer of another colour.
These indications shall not be placed on screws or any other easily removable parts.
8.102 Switched socket-outlets with interlock shall be so marked that the direction of
movement of the actuating member to its different positions or the actual switch position, is
clearly indicated.
These indications shall be clearly visible on switched socket-outlets with interlock fitted with
their cover or cover plate as for normal use. If these indications are placed on the cover or
cover plate, it shall not be possible to fix the cover or cover plate in a position such that the
indications are incorrect.
For indicating the direction of movement of the operating means, the symbols "O" and " I " may
be used.
The short, straight line indicating the "ON" position shall be radial for rotary switches,
perpendicular to the axis of rotation of the dolly for tumbler switches and rocker switches, and
vertical for push-button switches when mounted vertically in its intended position.
9 Checking of dimensions
This clause of part 1 is applicable.
10 Protection against electric shock
This clause of part 1 is applicable, except as follows:
Add the following subclauses:
10.101 Knobs, operating levers, push-buttons, rockers and the like, for operating switches in
switched socket-outlets with interlock shall be of insulating material, unless their accessible
metal parts are separated from the metal parts of the mechanism by double insulation or
reinforced insulation, or in the case of switched socket-outlets with interlock with earthing
terminals, they are reliably connected to earth.
Compliance is checked by inspection and by the tests of clauses 17 and 21.
NOTE – For definition of the terms "double insulation" and "reinforced insulation", see IEC 60536.

– 14 – 60884-2-6  CEI:1997
10.102 Les parties métalliques du mécanisme de l'interrupteur, telles que l'axe ou le pivot de
la manette ou de la touche basculante, qui ne sont pas isolées des parties actives, ne doivent
pas faire saillie hors de l'enveloppe.
La conformité est vérifiée par examen. Si nécessaire, l'organe de manoeuvre peut être enlevé
ou cassé.
Si l'organe de manoeuvre doit être cassé, la conformité est vérifiée après l'essai de l'article 28.
10.103 Les parties métalliques du mécanisme de l'interrupteur, telles que l'axe ou le pivot de
la manette ou de la touche basculante, ne doivent pas être accessibles lorsque le socle à
verrouillage commandé par interrupteur est monté comme en usage normal.
En outre, ces parties métalliques doivent être isolées des parties métalliques accessibles, y
compris des armatures métalliques servant de support à la base des socles à verrouillage
commandés par interrupteur pour pose encastrée, susceptibles d'être montés dans une boîte
métallique et ainsi que des vis utilisées pour la fixation de la base sur son support.
Cette prescription complémentaire ne s'applique pas si les parties métalliques du mécanisme
sont séparées des parties actives de façon que les lignes de fuite et les distances d'isolement
dans l'air soient au moins égales à deux fois les valeurs spécifiées en 27.1 ou, en variante
pour les socles à verrouillage commandés par interrupteur pourvus de bornes de terre, si elles
sont connectées à la terre de manière fiable.
La conformité est vérifiée par examen. Si nécessaire, des mesures et les essais des articles 17
et 20 peuvent être utilisés.
11 Dispositions en vue de la mise à la terre
L'article de la partie 1 s'applique.
12 Bornes
L'article de la partie 1 s'applique.
13 Construction des socles fixes
L'article de la partie 1 est applicable avec les exceptions suivantes:
Ajouter les paragraphes suivants:
13.101 Les interrupteurs doivent être construits de façon à correspondre au nombre de pôles
du socle, excepté que le neutre n'est pas coupé dans les socles à neutre non coupé.
Le contact de terre n'est pas considéré comme un pôle et le circuit de terre ne doit pas être
interrompu.
La position de l'organe de manoeuvre de l'interrupteur doit être telle qu'elle n'empêche pas
l'insertion de la ou des fiches de prise de courant correspondantes et que la manoeuvre de
l'interrupteur ne soit pas gênée par celles-ci.
NOTE – Ceci peut être vérifié en se référant à la feuille de norme appropriée du système de prise de courant
utilisé dans le pays en question.
La conformité est vérifiée par examen et par un essai à la main.

60884-2-6  IEC:1997 – 15 –
10.102 Metal parts of the switch mechanism, such as the spindle or the pivot of the dolly or
rocker, that are not insulated from live parts, shall not protrude from the enclosure.
Compliance is checked by inspection. If necessary, the actuating member may be removed or
broken.
If the actuating member has to be broken, compliance is checked after the test of clause 28.
10.103 Metal parts of the switch mechanism, such as the spindle or the pivot of the dolly or
rocker, shall not be accessible when the switched socket-outlet with interlock is mounted as for
normal use.
In addition, these metal parts shall be insulated from accessible metal parts, including metal
frames supporting the base of flush-type switched socket-outlets with interlock, liable to be
mounted in a metal box, and also from screws used for fixing the base to its support.
This additional requirement does not apply if the metal parts of the mechanism are separated
from live parts in such a way that the creepage distances and clearances have at least twice
the values specified in 27.1, or as an alternative for switched socket-outlets with interlock
provided with earthing terminals, if they are reliably connected to earth.
Compliance is checked by inspection. If necessary, measurement and the tests of clauses 17
and 20 may be used.
11 Provision for earthing
This clause of part 1 is applicable.
12 Terminals
This clause of part 1 is applicable.
13 Construction of fixed socket-outlets
This clause of part 1 is applicable, except as follows:
Add the following subclauses:
13.101 Switches shall be constructed to match the number of poles of the socket-outlet,
except that the neutral pole is not switched in unswitched neutral socket-outlets.
The earthing contact is not considered as a pole and the earth circuit shall not be switched.
The position of the switch operating member shall be such that it does not prevent, nor shall its
correct operation be prevented by, the proper insertion of the corresponding plug or plugs.
NOTE – This may be checked by reference to the appropriate standard sheets for the system of plugs and
socket-outlets used in the country in question.
Compliance is checked by inspection and by a manual test.

– 16 – 60884-2-6  CEI:1997
13.102 Les manettes des interrupteurs rotatifs doivent être couplées solidement sur l'axe ou
la pièce actionnant le mécanisme.
La conformité est vérifiée par l'essai suivant:
La manette est soumise pendant 1 min à un effort axial de traction de 100 N.
Ensuite, les manettes des interrupteurs qui n'ont qu'un seul sens de manoeuvre sont, si
possible et sans forcer, tournées 100 fois dans le sens opposé.
Pendant l'essai la manette ne doit pas se détacher.
13.103 L'organe de manoeuvre d'un interrupteur, lorsqu'il est relâché, doit prendre
automatiquement la position correspondant à celle des contacts mobiles, sauf que, dans le cas
des interrupteurs à bouton-poussoir, l'organe de manoeuvre ne peut prendre qu'une seule
position de repos.
13.104 Les interrupteurs doivent être construits de façon que les contacts mobiles n'occupent
que la position «ouvert» ou «fermé», une position intermédiaire étant toutefois admise si elle
correspond à la position intermédiaire de l'organe de manoeuvre et si l'isolement entre les
contacts fixes et mobiles est alors suffisant.
Dans une position intermédiaire, l'isolement entre les contacts fixes et mobiles est vérifié en
appliquant une tension pratiquement sinusoïdale, de fréquence 50 Hz ou 60 Hz pendant 1 min,
à travers la distance entre les contacts, la tension d'essai étant de 1 250 V pour un socle à
verrouillage commandé par interrupteur ayant une tension assignée jusque et y compris 130 V,
ou 2 000 V pour un socle à verrouillage commandé par interrupteur ayant une tension assignée
dépassant 130 V.
La conformité avec les prescriptions de 13.103 et 13.104 est vérifiée par examen et par un
essai manuel et, pour les interrupteurs à position intermédiaire, par l'essai électrique ci-
dessus.
13.105 Les interrupteurs doivent être construits de façon qu'il ne se produise pas d'arc
excessif lorsqu'on les manoeuvre lentement.
La vérification est effectuée en amenant l'interrupteur, à la fin de l'essai de l'article 21, à
couper dix nouvelles fois, l'organe de manoeuvre étant manoeuvré à la main de façon continue
sur une période de 2 s et les contacts mobiles étant, si possible, arrêtés dans une position
intermédiaire, l'organe de manoeuvre étant alors relâché.
Pendant l'essai, il ne doit pas se produire d'arc permanent.
13.106 Les socles de prises de courant avec interrupteurs qui commandent plus d'un pôle
doivent fermer et couper pratiquement simultanément tous les pôles mais, pour les
interrupteurs multipolaires qui ont le neutre coupé, le neutre ne doit pas être fermé après ni
ouvert avant les autres pôles.
La conformité est vérifiée par examen et par un essai à la main.
13.107 L'action du mécanisme doit être indépendante de la présence des capots ou des
plaques de recouvrement, si ces capots ou ces plaques de recouvrement sont démontables
pour l'installation.
60884-2-6  IEC:1997 – 17 –
13.102 Knobs of rotary switches shall be securely coupled to the shaft or the part operating
the mechanism.
Compliance is checked by the following test:
The knob is subjected for 1 min to an axial pull of 100 N.
After this, knobs of switches having only one direction of operation are turned, if possible,
without undue force, 100 times in the reverse direction.
During the test the knob shall not
...
