IEC 61992-2:2001

NORME CEI
INTERNATIONALE IEC
61992-2
INTERNATIONAL
Première édition
STANDARD
First edition
2001-02
Applications ferroviaires – Installations fixes –
Appareillage en courant continu –
Partie 2:
Disjoncteurs
Railway applications – Fixed installations –
DC switchgear –
Part 2:
Circuit-breakers
Numéro de référence
Reference number
CEI/IEC 61992-2:2000
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
61992-2
INTERNATIONAL
Première édition
STANDARD
First edition
2001-02
Applications ferroviaires – Installations fixes –
Appareillage en courant continu –
Partie 2:
Disjoncteurs
Railway applications – Fixed installations –
DC switchgear –
Part 2:
Circuit-breakers
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
U
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61992-2  CEI:2001

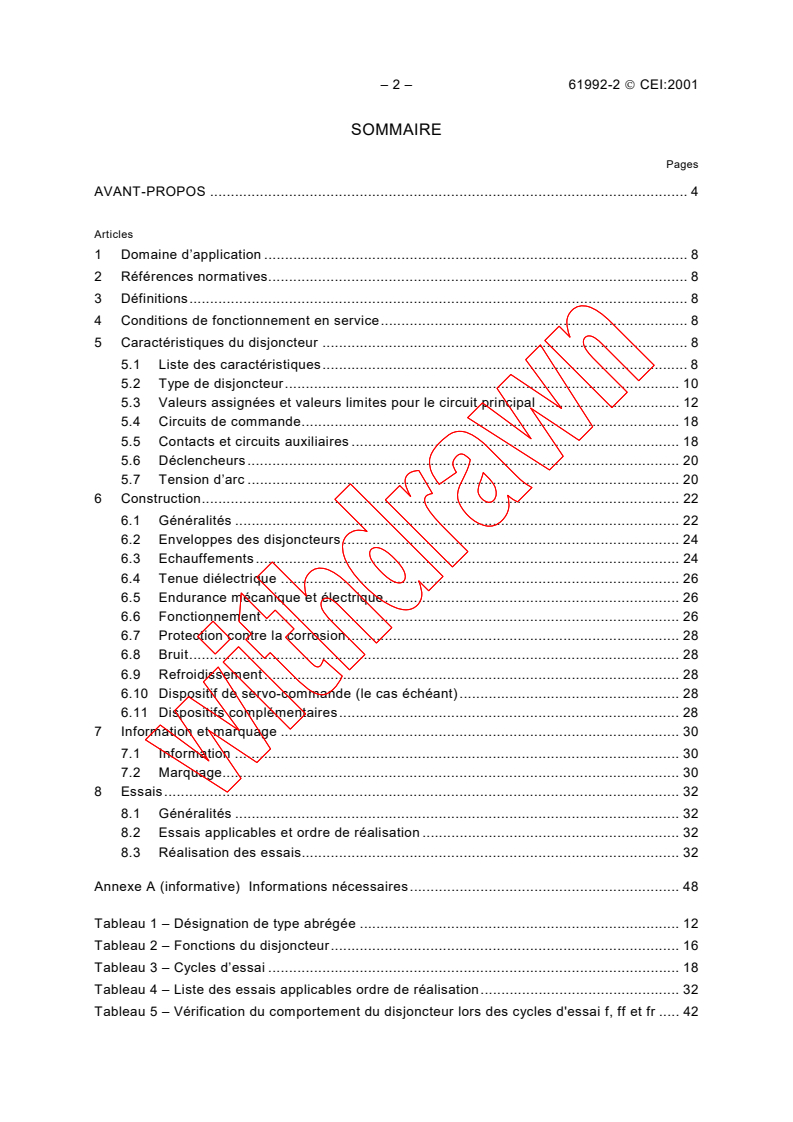

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d’application . 8

2 Références normatives. 8

3 Définitions. 8
4 Conditions de fonctionnement en service. 8
5 Caractéristiques du disjoncteur . 8
5.1 Liste des caractéristiques. 8
5.2 Type de disjoncteur. 10
5.3 Valeurs assignées et valeurs limites pour le circuit principal . 12
5.4 Circuits de commande. 18
5.5 Contacts et circuits auxiliaires . 18
5.6 Déclencheurs. 20
5.7 Tension d’arc . 20
6 Construction.22
6.1 Généralités . 22
6.2 Enveloppes des disjoncteurs . 24
6.3 Echauffements. 24
6.4 Tenue diélectrique . 26
6.5 Endurance mécanique et électrique. 26
6.6 Fonctionnement . 26
6.7 Protection contre la corrosion. 28
6.8 Bruit. 28
6.9 Refroidissement. 28
6.10 Dispositif de servo-commande (le cas échéant) . 28
6.11 Dispositifs complémentaires. 28
7 Information et marquage . 30
7.1 Information . 30
7.2 Marquage. 30

8 Essais. 32
8.1 Généralités . 32
8.2 Essais applicables et ordre de réalisation . 32
8.3 Réalisation des essais. 32
Annexe A (informative) Informations nécessaires. 48
Tableau 1 – Désignation de type abrégée . 12
Tableau 2 – Fonctions du disjoncteur. 16
Tableau 3 – Cycles d’essai . 18
Tableau 4 – Liste des essais applicables ordre de réalisation. 32
Tableau 5 – Vérification du comportement du disjoncteur lors des cycles d'essai f, ff et fr . 42

61992-2 © IEC:2001 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope . 9

2 Normative references . 9

3 Definitions. 9
4 Service conditions . 9
5 Characteristics of the circuit-breaker . 9
5.1 Enumeration of the characteristics. 9
5.2 Type of circuit-breaker . 11
5.3 Rated values and limit values for the main circuit. 13
5.4 Control circuits. 19
5.5 Auxiliary contacts and circuits . 19
5.6 Releases. 21
5.7 Arc voltage. 21
6 Construction.23
6.1 General. 23
6.2 Circuit-breaker enclosures . 25
6.3 Temperature rises. 25
6.4 Dielectric strength . 27
6.5 Mechanical and electrical endurance . 27
6.6 Operation. 27
6.7 Corrosion protection. 29
6.8 Noise emission . 29
6.9 Cooling . 29
6.10 Servo-control (where applicable) . 29
6.11 Other facilities. 29
7 Information and marking. 31
7.1 Information . 31
7.2 Marking. 31

8 Tests . 33
8.1 General. 33
8.2 Applicable tests and test sequence. 33
8.3 Performance of tests. 33
Annex A (informative) Information required . 49
Table 1 – Shortened type designation . 13
Table 2 – Circuit-breaker duties . 17
Table 3 – Test duty cycles . 19
Table 4 – List of applicable tests and sequence . 33
Table 5 – Verification of the behaviour of the circuit-breaker when performing test
duties f, ff and fr . 43

– 4 – 61992-2  CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
APPLICATIONS FERROVIAIRES –
INSTALLATIONS FIXES –
APPAREILLAGE EN COURANT CONTINU –

Partie 2: Disjoncteurs
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61992-2 a été établie par le comité d'études 9 de la CEI: Matériel
électrique ferroviaire.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
9/575/FDIS 9/598/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
La CEI 61992 comprend les parties suivantes, présentées sous le titre général: Applications
ferroviaires – Installations fixes – Appareillage en courant continu:
– Partie 1: Généralités;
– Partie 2: Disjoncteurs;
– Partie 3: Sectionneurs et interrupteurs sectionneurs d’intérieur ;

61992-2 © IEC:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
RAILWAY APPLICATIONS –
FIXED INSTALLATIONS – DC SWITCHGEAR –

Part 2: Circuit-breakers
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61992-2 has been prepared by IEC technical committee 9: Electric
railway equipment.
The text of this standard is based on the following documents:
FDIS Report on voting
9/575/FDIS 9/598/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
IEC 61992 consists of the following parts under the general title: Railway applications – Fixed
installations – DC switchgear:
– Part 1: General;
– Part 2: Circuit-breakers;
– Part 3: Indoor disconnectors and switch disconnectors;

– 6 – 61992-2  CEI:2001
– Partie 4: Interrupteurs sectionneurs en ligne en courant continu, sectionneurs et section-

neur de terre à courant continu d'extérieur ;

– Partie 5: Parafoudres et limiteurs à basse tension pour un usage spécifique dans les

systèmes à courant continu ;
− Partie 6: Ensembles d'appareillage en courant continu .

L’annexe A est donnée uniquement à titre d'information.

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2007. A cette

date, la publication sera
reconduite;
supprimée;
remplacée par une édition révisée, ou
amendée.
———————
A l’étude; cette partie sera reprise et adaptée de la norme EN 50123-4.
A l’étude; cette partie sera reprise et adaptée de la norme EN 50123-5.
A l’étude; cette partie sera reprise et adaptée de la norme EN 50123-6.

61992-2 © IEC:2001 – 7 –
– Part 4: Outdoor d.c. in-line switch-disconnectors, disconnectors and d.c. earthing switches ;

– Part 5: Surge arresters and low-voltage limiters for specific use in d.c. systems ;

– Part 6: DC switchgear assemblies .

Annex A is for information only.

The committee has decided that the contents of this publication will remain unchanged until
2007. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
———————
Under consideration; this part will be adapted from EN 50123-4.
Under consideration; this part will be adapted from EN 50123-5.
Under consideration; this part will be adapted from EN 50123-6.

– 8 – 61992-2  CEI:2001
APPLICATIONS FERROVIAIRES –
INSTALLATIONS FIXES –
APPAREILLAGE EN COURANT CONTINU –

Partie 2: Disjoncteurs
1 Domaine d’application
Cette partie de la CEI 61992 spécifie les exigences pour les disjoncteurs à courant continu
destinés à être utilisés dans les installations fixes des systèmes de traction.
NOTE Les ensembles d’appareillage, la compatibilité électromagnétique (CEM) et la sûreté de fonctionnement ne
sont pas couverts dans cette partie de la CEI 61992, mais par d’autres parties de cette norme ou par d’autres
normes, comme indiqué dans la CEI 61992-1.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61992.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie de
la CEI 61992 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s’applique. Les membres de la CEI et de l'ISO possèdent
le registre des Normes internationales en vigueur.
CEI 61992-1:2000, Applications ferroviaires –Installations fixes – Appareillage en courant
continu – Partie 1: Généralités
EN 50123-6, Applications ferroviaires – Installations fixes – Appareillage en courant continu –
Partie 6: Ensembles d'appareillage en courant continu
3 Définitions
Pour les besoins de la présente norme, les termes et définitions de la CEI 61992-1
s’appliquent.
4 Conditions de fonctionnement en service
Les conditions de fonctionnement en service applicables aux équipements traités dans cette
norme sont couvertes par la CEI 61992-1, article 4.
5 Caractéristiques du disjoncteur
5.1 Liste des caractéristiques
Les caractéristiques d’un disjoncteur et ses désignations et valeurs assignées (si applicables)
sont couvertes de la manière suivante:

61992-2 © IEC:2001 – 9 –
RAILWAY APPLICATIONS –
FIXED INSTALLATIONS – DC SWITCHGEAR –

Part 2: Circuit-breakers
1 Scope
This part of IEC 61992 specifies requirements for d.c. circuit-breakers for use in fixed
installations of traction systems.
NOTE Switchgear assemblies, electromagnetic compatibility (EMC) and dependability are not covered in this part
of IEC 61992, but by other parts of this standard or by other standards, as indicated in IEC 61992-1.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 61992. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 61992 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 61992-1:2000, Railway applications – Fixed installations – DC switchgear – Part 1:
General
EN 50123-6, Railway applications – Fixed installations – DC switchgear – Part 6: DC
switchgear assembles
3 Definitions
For the purposes of this International Standard, the terms and definitions given in IEC 61992-1
apply.
4 Service conditions
Service conditions applicable to the equipment discussed in this standard are covered in
IEC 61992-1, clause 4.
5 Characteristics of the circuit-breaker
5.1 Enumeration of the characteristics
The characteristics of a circuit-breaker and its assigned designations and values (where
applicable) are covered below as follows:

– 10 – 61992-2  CEI:2001
– type du disjoncteur (5.2);
– valeurs assignées et valeurs limites du circuit principal; caractéristiques de court-circuit

(5.3);
– circuits de commande (5.4);
– circuits auxiliaires (5.5);
– déclencheurs ou relais (5.6);

– tensions d’arc (5.7).
5.2 Type de disjoncteur
Un disjoncteur est défini par les détails suivants, selon le cas:
NOTE 1 Dans la mesure du possible, les exigences suivantes s’appliquent également aux disjoncteurs unipolaires
asservis électriquement ou mécaniquement dans des systèmes multiples.
a) coupure
– dans l’air;
– par un semi-conducteur.
NOTE 2 Cette norme ne traite que de la coupure dans l’air ou par un semi-conducteur. Dans la mesure du
possible, lorsque cela est clairement spécifié par un accord conjoint entre l’acheteur et le fournisseur, cette norme
peut être utilisée pour d’autres milieux de coupures spécifiés.
b) Caractéristiques de coupure
– disjoncteurs ultra-rapides (H) limiteurs de courant;
– disjoncteurs hyper-rapides (V) limiteur de courant;
– disjoncteurs semi-rapides (S).
c) utilisation (lieu d’installation) dans le système
– disjoncteur d'interconnexion (également appelé «disjoncteur de sectionnement» ou
«disjoncteur de sectionnement de barres», (repéré ici par le préfixe I);
– disjoncteur de ligne (L);
– disjoncteur de redresseur (R).
d) sens de coupure du courant
– unidirectionnel (U):
• équipé avec un dispositif unidirectionnel de déclenchement de série (U );
• équipé avec un dispositif bidirectionnel de déclenchement de série (U ).
NOTE 3 Le type de disjoncteur U est utilisé pour des applications pouvant présenter un faible courant inverse de
défaut (défaut éloigné) et où la protection de surcharge n'est pas sollicitée pour des besoins normaux de sélectivité

(par exemple: sous-stations à redresseurs dont les sous-stations adjacentes sont très éloignées).
– bidirectionnel (B).
e) fonction du circuit principal
NOTE 4 A spécifier lorsqu’il est différent de ce qui est indiqué en 5.3.4.2 et dans le tableau 2.
f) manœuvre à l'ouverture et à la fermeture
– manœuvre à accumulation d'énergie;
– manœuvre indépendante manuelle;
– manœuvre indépendante d'une source d'énergie:
• utilisation d’un aimant;
• type de déclenchement automatique provoqué par un déclencheur ou un relais;

61992-2 © IEC:2001 – 11 –
– type of circuit-breaker (5.2);

– rated values and limit values of the main-circuit and short-circuit characteristics (5.3);

– control circuits (5.4);
– auxiliary circuits (5.5);
– releases or relays (5.6);
– arc voltages (5.7).
5.2 Type of circuit-breaker
A circuit-breaker is defined by the following details, as applicable:
NOTE 1 As far as applicable, the following requirements also apply to single-pole circuit-breakers electrically or
mechanically interlocked in multiple systems.
a) interruption
– in air;
– via a semiconductor.
NOTE 2 In this standard, only interruption in air or via a semiconductor are addressed. This standard may be used
for other specified interrupting media, as far as applicable, where clearly specified by mutual agreement between
purchaser and supplier.
b) breaking characteristics
– high-speed current-limiting circuit-breakers (H);
– very high-speed current-limiting circuit-breakers (V);
– semi-high-speed circuit-breakers (S).
c) use (installation point) in the system
– interconnecting circuit-breaker (also called bus-section or section circuit-breaker, here
indicated with the prefix I);
– line circuit-breaker (L);
– rectifier circuit-breaker (R).
d) Current-interruption direction
– unidirectional (U):
• fitted with a series unidirectional release (U );
• fitted with a series bidirectional release (U ).
NOTE 3 U circuit-breakers are used for application where the reverse fault current is low (distant fault current)
and cannot operate the overload protection for normal discrimination purposes (i.e. rectifier substations where
adjacent substations are a far distance away).

– bidirectional (B).
e) duty of the main circuit
NOTE 4 To be specified when different from 5.3.4.2 and table 2.
f) actuating of the closing and opening operations
– stored-energy operation;
– independent manual operation;
– independent power operation;
• use of magnet;
• type of automatic tripping due to a release or relay;

– 12 – 61992-2  CEI:2001
• verrouillage à l'ouverture et/ou à la fermeture;

• déclenchement libre;
• dispositif anti-pompage.
g) type de relais ou de déclencheur

– type de relais ou de déclencheur(s) impliqué(s).

h) fourniture d’une enveloppe
– sans enveloppe (voir 3.3.16 de la CEI 61992-1) (O);

– avec enveloppe intégrale (voir 3.3.17 de la CEI 61992-1) (E);

– avec enveloppe de protection séparée (P).
L’acheteur doit indiquer quelles caractéristiques doivent être présentes dans le ou les
disjoncteurs exigés et seuls les essais qui concernent le type choisi sont applicables au type
choisi de disjoncteur.
Les désignations ci-dessus sont utilisées dans cette norme mais peuvent également être
utilisées par ailleurs en adoptant le regroupement conventionnel tel qu’indiqué dans le
tableau 1.
Tableau 1 – Désignation de type abrégée
a a
Alinéas ci-dessus 5.2 b) 5.2 c) 5.2 d) 5.2 h)
H /I /U /O
Options V /L /U /E
S /R /B /P
Exemples H/L/B/E
V/I/P S/R/O
b
H/R et L/U
NOTE Lorsqu’un disjoncteur n’est pas apte à remplir toutes les fonctions
mentionnées en 5.3.4.2, cela doit être indiqué par la ou les lettres
minuscules désignant les possibilités réelles selon la première colonne du
tableau 2 (par exemple H/Iff, fr/P).
a
Désignations optionnelles.
b
Lorsqu’un disjoncteur est ou doit être adapté à des fonctions
alternatives multiples, l’indication de ces fonctions doit être précédée
par un «et».
Lorsque les disjoncteurs à semi-conducteur sont conçus pour n’être utilisés que dans des

sous-stations équipées de redresseurs, cela doit être clairement indiqué. S’ils peuvent
également être utilisés comme des disjoncteurs de mise en parallèle de voie lorsque les
disjoncteurs du redresseur de la sous-station sont hors service, on doit également l’indiquer
clairement.
5.3 Valeurs assignées et valeurs limites pour le circuit principal
5.3.1 Généralités
Les valeurs caractéristiques assignées doivent être spécifiées par l’acheteur. Les valeurs de
tension nominale sont à choisir d’après les valeurs indiquées au tableau 1 de la CEI 61992-1; il
convient que les valeurs de courant et la constante de temps de la voie (sur la base d’une
configuration de voie qui donne la constante de temps la plus élevée) aient l’une des valeurs
préférentielles données en 5.1.2 de la CEI 61992-1.

61992-2 © IEC:2001 – 13 –
• interlocks for opening and/or closing operations;

• trip-free provision;
• anti-pumping device.
g) relay or release type
– type of the relay(s) or release(s) involved.

h) provision of an enclosure
– without provision of an enclosure (see 3.3.16 of IEC 61992-1) (O);

– with provision of an integral enclosure (see 3.3.17 of IEC 61992-1) (E);

– with provision of a separate protection enclosure (P).
The purchaser shall indicate which characteristics are to be present in the required circuit-
breaker(s) and only those tests which relate to the chosen type are applicable to the selected
type of circuit-breaker.
The above designations are used in this standard and may be used elsewhere adopting the
conventional grouping as given in table 1.
Table 1 – Shortened type designation
a a
Items above 5.2 b) 5.2 c) 5.2 d) 5.2 h)
H /I /U /O
Options V /L /U /E
S /R /B /P
Examples H/L/B/E
V/I/P S/R/O
b
H/R and L/U
NOTE When a circuit-breaker is not suitable to perform all duties as given
in 5.3.4.2, this fact will be indicated by means of the lower-case letter(s)
designating actual capability according to table 2, first column (for example,
H/Iff, fr/P).
a
Optional designations.
b
When a circuit-breaker is or shall be suitable for multiple alternate
functions, the indication of these functions shall be preceded by an
“and”.
Where semiconductor circuit-breakers are only designed for use in rectifier-equipped sub-
stations, they shall be clearly so marked. If they may also be used as track paralleling circuit-

breakers, when the substation rectifier circuit-breakers are out of service, they shall also be
clearly so marked.
5.3 Rated values and limit values for the main circuit
5.3.1 General
The rated characteristic values shall be specified by the purchaser. Nominal voltage values are
to be selected from the values indicated in table 1 of IEC 61992-1; current values and track
time constant (based on the track configuration which gives the largest time constant) should
have one of the preferred values listed in 5.1.2 of IEC 61992-1.

– 14 – 61992-2  CEI:2001
Il convient que ces valeurs soient confirmées par le fournisseur auquel il est recommandé
d'indiquer les valeurs limites pour le type de disjoncteur proposé, et de fournir toutes les autres

données correspondantes.
Toutes ces valeurs sont à stipuler selon les paragraphes 5.3.2 à 5.3.4. Les définitions sont

données dans la CEI 61992-1. Quelques données peuvent être omises après accord entre les

parties.
5.3.2 Tensions
Un disjoncteur est défini par les tensions assignées suivantes:

– tensions du système et limites: voir 3.2.1 et 5.1.3 dans la CEI 61992-1;
– tension assignée (U ): voir 3.2.3 dans la CEI 61992-1;
Ne
– tension assignée d’isolement (U ): voir 3.2.2 dans la CEI 61992-1. Elle doit être
Nm
supérieure ou égale à U ;
max
– tension assignée de tenue au choc (U ): voir 3.2.4 dans la CEI 61992-1;
Ni
– niveau de résistance de la tension de fréquence industrielle (à sec) (U ): voir 3.2.5 et le
a
tableau 1 de la CEI 61992-1;
NOTE Ce niveau de résistance est un essai à sec, applicable aux équipements intérieurs.
– tension d’arc maximale: voir 3.2.6.1 dans la CEI 61992-1;
– tensions assignées d’alimentation auxiliaire et de commande: voir 3.2.3.1 dans la CEI 61992-1.
5.3.3 Courants
Un disjoncteur est défini par les courants assignés suivants:
– courant assigné thermique conventionnel (I , I ): voir 3.2.8 et 3.2.9 dans la CEI 61992-1;
th the
– courant assigné de service (I ): voir 3.2.10 dans la CEI 61992-1;
Ne
– courant assigné de court-circuit (I ): voir 3.2.12.1 dans la CEI 61992-1;
Nss
– courant assigné admissible de courte durée (I ): voir 3.2.11 dans la CEI 61992-1.
Ncw
NOTE 1 Les caractéristiques de courte durée ne s’appliquent qu’aux disjoncteurs qui ne sont pas équipés de
dispositifs de déclenchement série ou dans un dispositif unidirectionnel où un déclenchement série est inopérant.
En pratique, cela s’appliquerait à un disjoncteur à redresseur en sens direct où un déclenchement série n’agit qu’en
sens inverse.
NOTE 2 Il n’est pas nécessaire que les courants assignés de courte durée aient la même valeur que le courant
assigné de court-circuit I .
Nss
– capacité de surcharge: l’acheteur doit informer le fournisseur des exigences de cycle de
charge. Voir la note 2 en 3.2.10 de la CEI 61992-1.

5.3.4 Caractéristiques de court-circuit
5.3.4.1 Pouvoir assigné de fermeture et d'ouverture en court-circuit
Ces valeurs sont définies aux paragraphes 3.2.19 et 3.2.23 de la CEI 61992-1 et sont
associées à la tension assignée (U ), au courant de service assigné (I ), au courant de
Ne Ne
court-circuit assigné (I ), à la constante de temps de la ligne T et à la catégorie d'appareil
Nss Nc
(H ou V ou S).
Le pouvoir assigné de fermeture en court-circuit correspond à la valeur de crête présumée du
courant de court-circuit assigné I . (Voir 3.2.12.1 de la CEI 61992-1).
Nss
Le pouvoir de coupure en court-circuit assigné implique que le disjoncteur soit capable
d'interrompre tout courant de court-circuit d'une valeur inférieure ou égale à ce pouvoir de
coupure assigné à la constante de temps indiquée.

61992-2 © IEC:2001 – 15 –
These values should be confirmed by the supplier, who should indicate the limit values for the
type of circuit-breaker proposed and supply any other relevant data.

All these values are to be stipulated in accordance with 5.3.2 to 5.3.4. Definitions are given in
IEC 61992-1. Some data may be omitted by agreement.

5.3.2 Voltages
A circuit-breaker is identified by the following rated voltages:

– system voltages and limits: see 3.2.1 and 5.1.3 of IEC 61992-1;

– rated voltage (U ): see 3.2.3 of IEC 61992-1;
Ne
– rated insulation voltage (U ): see 3.2.2 of IEC 61992-1. It shall be equal to or higher than
Nm
U ;
max
– rated impulse withstand voltage (U ): see 3.2.4 of IEC 61992-1;
Ni
– power-frequency voltage withstand level (dry) (U ): see 3.2.5 and table 1 of IEC 61992-1;
a
NOTE  This withstand level is a dry test, applicable to indoor equipment.
– maximum arc voltage: see 3.2.6.1 of IEC 61992-1;
– rated auxiliary and control supply voltages: see 3.2.3.1 of IEC 61992-1.
5.3.3 Currents
A circuit-breaker is defined by the following rated currents:
– rated conventional thermal current (I , I ): see 3.2.8 and 3.2.9 of IEC 61992-1;
th the
– rated service current (I ): see 3.2.10 of IEC 61992-1;
Ne
– rated short-circuit current (I ): see 3.2.12.1 of IEC 61992-1;
Nss
– rated short-time withstand current (I ): see 3.2.11 of IEC 61992-1.
Ncw
NOTE 1 Short-time ratings only apply to circuit-breakers not fitted with series trip devices, or in a
unidirectional device where a series trip is inoperative. In practice, this would apply to a rectifier circuit-breaker
in the forward direction, where a series trip only acts in the reverse direction.
NOTE 2 Rated short-time currents need not have the same value as the rated short-circuit current I .
Nss
– overload capability: the purchaser shall inform the supplier of the load cycle requirements.
See 3.2.10, note 2 of IEC 61992-1.
5.3.4 Short-circuit characteristics
5.3.4.1 Rated short-circuit breaking and making capacities

These values are defined in 3.2.19 and 3.2.23 of IEC 61992-1 and are associated with the
rated voltage (U ), the rated service current (I ), the rated short-circuit current (I ), the
Ne Ne Nss
track time constant T and the rated speed (H or V or S).
Nc
The rated short-circuit making capacity is the prospective peak of the rated short-circuit current
I (see 3.2.12.1 of IEC 61992-1).
Nss
A rated short-circuit breaking capacity requires the circuit-breaker to be able to interrupt any
short-circuit current of a value lower than, or equal to, this rated breaking capacity at the time
constant stipulated.
– 16 – 61992-2  CEI:2001
Un disjoncteur ayant un pouvoir de coupure à une constante de temps de ligne assignée a le
même pouvoir de coupure à toutes les valeurs inférieures de la constante de temps de la ligne.

Le courant de court-circuit maximal présumé est la somme des courants de court-circuit

présumés de toutes les sources reliées au système, y compris les convertisseurs redresseurs

et les trains à récupération.
Lors de la définition du courant de court-circuit maximal et de la constante de temps

mentionnée ci-dessus, on doit tenir compte de l’article 5 de la CEI 61992-1.

5.3.4.2 Fonctions et cycles d’essai

Les essais associés à chacune des fonctions d'un disjoncteur pour les trois utilisations sont
énumérés au tableau 2. Les cycles d’essais s’appliquant aux types de fonctions sont indiqués
au tableau 3.
NOTE Quand, pour des raisons commerciales, le disjoncteur choisi par l'acheteur ou proposé par le fournisseur a
été défini avec des caractéristiques de coupure supérieures à celles exigées par l'installation, il peut y avoir accord
entre l'acheteur et le fournisseur pour effectuer des essais complémentaires suivant le paragraphe 8.3.8 pour les
cycles de charge f, et/ou e et/ou d utilisant le courant réellement exigé. Ces essais peuvent être effectués soit
selon un cycle d’essai normal (service 1 ou service 2), soit selon un cycle de service ayant fait l’objet d’un accord,
et le cycle peut être répété plusieurs fois après accord entre l’acheteur et le fournisseur.
Tableau 2 – Fonctions du disjoncteur
Fonc- Utili- Conditions Courant d’essai Crête présumée Constante de temps
tion sation
fL Défaut maximal I Par conséquence
≥1,42 I
Nss
Nss
d’autres paramètres de
circuit
3)
eL Energie maximale 0,5 I Par conséquence 0,5 T
Nss Nc
d’autres paramètres de
circuit
dL Défaut distant 2 I Par conséquence T
Ne Nc
d’autres paramètres de
circuit
l L Courant faible I Non applicable
≥0,01 s
c
ff I Défaut maximal direct Par conséquence
I ≥1,42 I
Nss
Nss
d’autres paramètres de
circuit
fr I Défaut maximal inverse I ≥1,42 I Par conséquence
Nss Nss
d’autres paramètres de
circuit
lr I Courant faible inverse I Non applicable
≥0,01 s
c
après court-circuit direct
1) 2)
rR Défaut maximal inverse I (n – 1)/n
≥1,42 I (n – 1)/n
Nss
nss
avec convertisseurs en
parallèle
s R Courant de court-circuit I
≥1,42 I
Ncw
Ncw
direct
NOTE 1 Pour les sous-stations équipées de selfs de lissage de valeur élevée, l
...
