IEC 60439-2:2000

NORME CEI
INTERNATIONALE IEC
60439-2
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2000-03
Ensembles d'appareillage à basse tension –
Partie 2:
Règles particulières pour les
canalisations préfabriquées
Low-voltage switchgear and
controlgear assemblies –
Part 2:
Particular requirements for
busbar trunking systems (busways)
Numéro de référence
Reference number
CEI/IEC 60439-2:2000

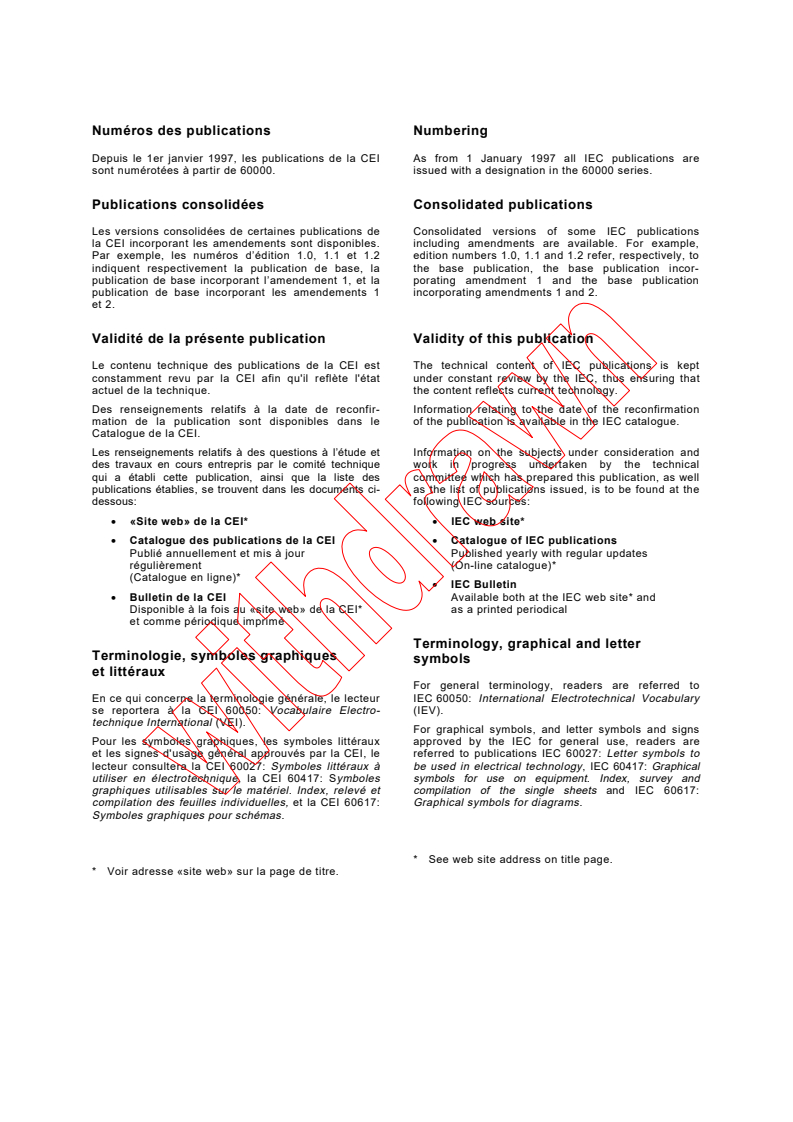

Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• IEC Bulletin
• Bulletin de la CEI Available both at the IEC web site* and
Disponible à la fois au «site web» de la CEI* as a printed periodical
et comme périodique imprimé
Terminology, graphical and letter
Terminologie, symboles graphiques
symbols
et littéraux
For general terminology, readers are referred to
En ce qui concerne la terminologie générale, le lecteur IEC 60050: International Electrotechnical Vocabulary
se reportera à la CEI 60050: Vocabulaire Electro- (IEV).
technique International (VEI).
For graphical symbols, and letter symbols and signs
Pour les symboles graphiques, les symboles littéraux approved by the IEC for general use, readers are
et les signes d'usage général approuvés par la CEI, le referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à be used in electrical technology, IEC 60417: Graphical
utiliser en électrotechnique, la CEI 60417: Symboles symbols for use on equipment. Index, survey and
graphiques utilisables sur le matériel. Index, relevé et compilation of the single sheets and IEC 60617:
compilation des feuilles individuelles, et la CEI 60617: Graphical symbols for diagrams.
Symboles graphiques pour schémas.
* See web site address on title page.
* Voir adresse «site web» sur la page de titre.

NORME CEI
INTERNATIONALE IEC
60439-2
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2000-03
Ensembles d'appareillage à basse tension –
Partie 2:
Règles particulières pour les
canalisations préfabriquées
Low-voltage switchgear and
controlgear assemblies –
Part 2:
Particular requirements for
busbar trunking systems (busways)
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
V
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

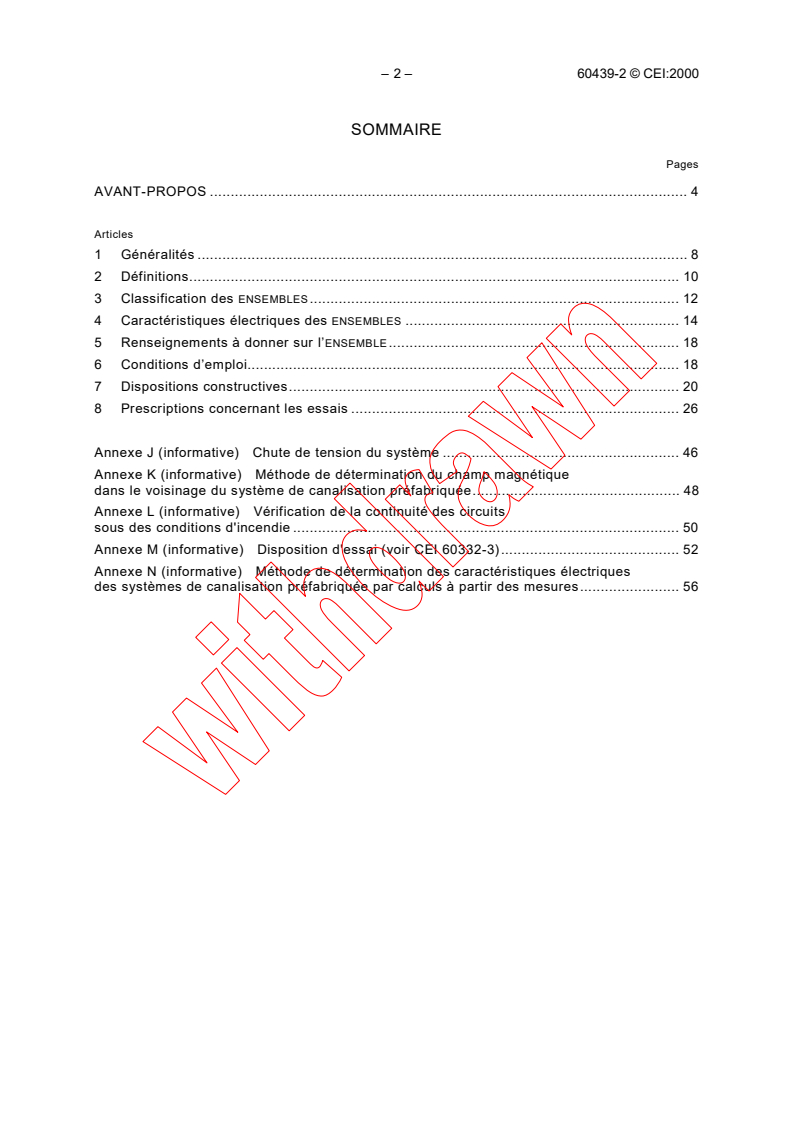

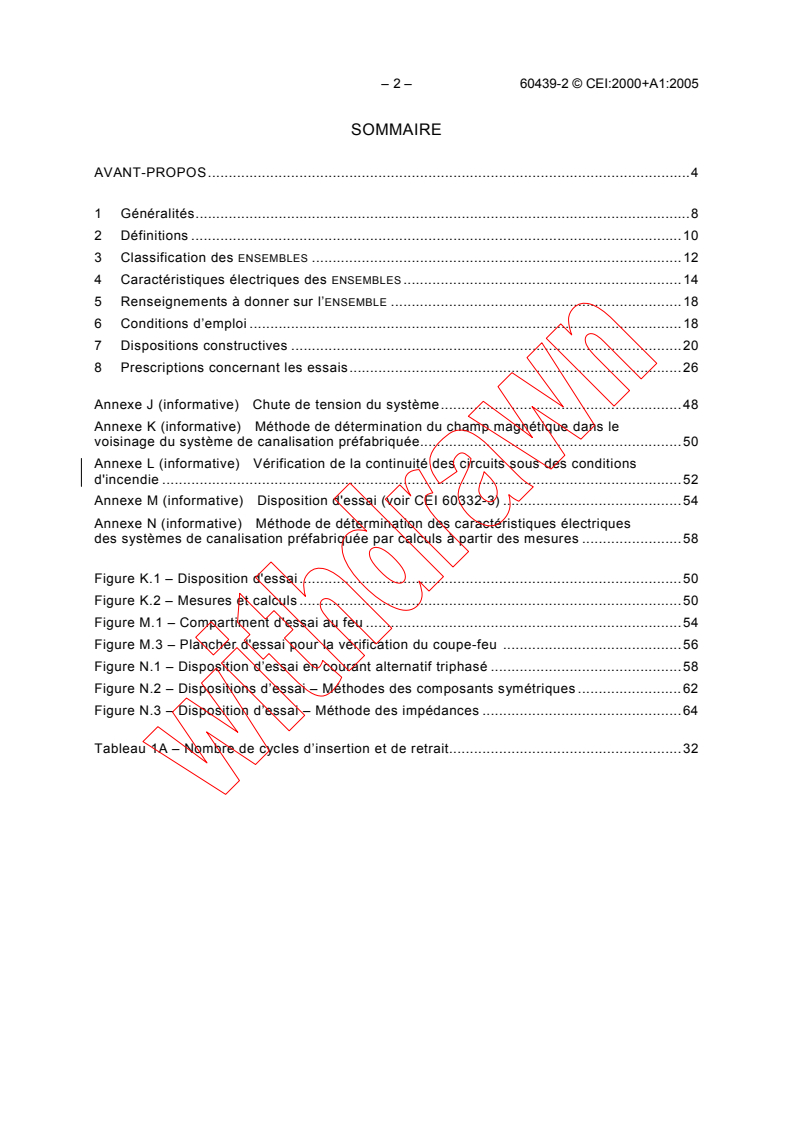

– 2 – 60439-2 © CEI:2000
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Généralités . 8
2 Définitions. 10
3 Classification des ENSEMBLES. 12
4 Caractéristiques électriques des ENSEMBLES . 14
5 Renseignements à donner sur l’ENSEMBLE. 18
6 Conditions d’emploi. 18
7 Dispositions constructives. 20
8 Prescriptions concernant les essais . 26
Annexe J (informative) Chute de tension du système . 46
Annexe K (informative) Méthode de détermination du champ magnétique
dans le voisinage du système de canalisation préfabriquée. 48
Annexe L (informative) Vérification de la continuité des circuits
sous des conditions d'incendie . 50
Annexe M (informative) Disposition d'essai (voir CEI 60332-3). 52
Annexe N (informative) Méthode de détermination des caractéristiques électriques
des systèmes de canalisation préfabriquée par calculs à partir des mesures. 56

60439-2 © IEC:2000 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 General. 9
2 Definitions. 11
3 Classification of ASSEMBLIES. 13
4 Electrical characteristics of ASSEMBLIES. 15
5 Information to be given regarding the ASSEMBLIES . 19
6 Service conditions. 19
7 Design and construction. 21
8 Test specifications . 27
Annex J (informative) Voltage drop of the system. 47
Annex K (informative) Method of determination of the magnetic field in the vicinity
of busbar trunking system . 49
Annex L (informative) Verification of maintenance circuit integrity under fire conditions. 51
Annex M (informative) Test arrangement (see IEC 60332-3) . 53
Annex N (informative) Method of determination of the electrical characteristics
of busbar trunking systems by calculations from measurements . 57

– 4 – 60439-2 © CEI:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
ENSEMBLES D'APPAREILLAGE À BASSE TENSION –
Partie 2: Règles particulières pour les canalisations préfabriquées
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60439-2 a été établie par le sous-comité 17D: Ensembles
d'appareillage à basse tension, du comité d'études 17 de la CEI: Appareillage.
Cette troisième édition annule et remplace la deuxième édition parue en 1987, ainsi que son
amendement 1 (1991). Cette troisième édition constitue une révision technique.
Le texte de cette norme est issu de la deuxième édition, de l'amendement 1 et des documents
suivants:
FDIS Rapport de vote
17D/225/FDIS 17D/228/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Les annexes J, K, L, M et N sont données uniquement à titre d'information.
Sauf indication contraire dans le texte qui suit, les systèmes de canalisations préfabriquées
doivent répondre à l'ensemble des règles énoncées dans la CEI 60439-1 ainsi qu'aux règles
particulières fixées dans la présente norme.

60439-2 © IEC:2000 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR ASSEMBLIES –
Part 2: Particular requirements for busbar trunking systems (busways)
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60439-2 has been prepared by subcommittee 17D: Low-voltage
switchgear and controlgear assemblies, of IEC technical committee 17: Switchgear and
controlgear.
This third edition cancels and replaces the second edition published in 1987 and its
amendment 1 (1991). This third edition constitutes a technical revision.
The text of this standard is based on the second edition, amendment 1 and the following
documents:
FDIS Report on voting
17D/225/FDIS 17D/228/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annexes J, K, L, M and N are for information only.
Busbar trunking systems (busways) shall comply with all requirements of IEC 60439-1, if not
otherwise indicated hereinafter and shall also comply with the particular requirements
contained in this standard.
– 6 – 60439-2 © CEI:2000
Les articles de la présente norme modifient, remplacent ou s'ajoutent aux articles corres-
pondants de la CEI 60439-1.
Lorsque la norme ne mentionne pas d'article ou de paragraphe correspondant, l'article ou le
paragraphe de la norme principale s'appliquent sans modification autant que faire se peut.
Afin que cette publication puisse être lue conjointement avec la CEI 60439-1, la numérotation
de ses articles et paragraphes correspond à cette publication.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2003-03.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60439-2 © IEC:2000 – 7 –
The clauses of this standard supplement, modify or replace the corresponding clauses in
IEC 60439-1.
Where there is no corresponding clause or subclause in this standard, the clause or
subclause of the main document applies without modification as far as is reasonable.
In view of the fact that this standard should be read in conjunction with IEC 60439-1, the
numbering of its clauses and subclauses corresponds to the latter.
The committee has decided that the contents of this publication will remain unchanged until
2003-03. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
.
– 8 – 60439-2 © CEI:2000
ENSEMBLES D'APPAREILLAGE À BASSE TENSION –
Partie 2: Règles particulières pour les canalisations préfabriquées
1 Généralités
1.1 Domaine d'application et objet
Ajouter les alinéas suivants:
La présente Norme internationale s’applique aux systèmes de canalisations préfabriquées
(SCP) et à leurs accessoires destinés à transporter et à distribuer la puissance électrique
dans les bâtiments recevant du public ou à usage résidentiel, commercial, agricole ou
industriel. Elle s’applique également aux systèmes de canalisations préfabriquées qui ont été
développés pour incorporer de la communication et/ou des systèmes de contrôle ou qui sont
destinés à alimenter des luminaires par l’intermédiaire d’éléments de dérivation; mais elle ne
s’applique pas aux systèmes d’alimentation par rails conformes à la CEI 60570.
Les systèmes de canalisations préfabriquées considérés dans cette norme sont des
ENSEMBLES d’appareillage de série (ES) quand ils sont vérifiés selon l’article 8 de cette
norme; les variations de longueurs ou les variations angulaires des coudes sont comprises
dans cette définition.
Les éléments de dérivation peuvent être des ENSEMBLES dérivés de série (EDS).
1.2 Références normatives
Insérer, dans la liste existante, le titre des normes suivantes:
CEI 60269 (toutes les parties), Fusibles basse tension
CEI 60332-3:1992, Essais des câbles électriques soumis au feu – Partie 3: Essais sur des fils
ou câbles en nappes
CEI 60439-1:1999, Ensembles d’appareillage à basse tension – Partie 1: Ensembles de série
et ensembles dérivés de série
*
CEI 60570:1995, Systèmes d’alimentation électrique par rail pour luminaires
CEI 60695-2-1, Essais relatifs au risque du feu – Partie 2-1: Méthodes d'essai – Fil
incandescent
CEI 60909:1988, Calcul des courants de court-circuit dans les réseaux triphasés à courant
alternatif
**
CEI 60947-2:1995, Appareillage à basse tension – Partie 2: Disjoncteurs
ISO 834-1:1999, Essais de résistance au feu – Eléments de construction – Partie 1: Prescrip-
tions générales (existe en anglais seulement)
___________
*
Il existe une édition consolidée 1.1 (1998) qui comprend la CEI 60570 (1995) et l'amendement 1 (1998).
**
Il existe une édition consolidée 2.1 (1992) qui comprend la CEI 60947-2 (1995) et l'amendement 1 (1997).

60439-2 © IEC:2000 – 9 –
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR ASSEMBLIES –
Part 2: Particular requirements for busbar trunking systems (busways)
1 General
1.1 Scope and object
Add the following paragraphs:
This International Standard applies to busbar trunking systems (BTS) and their accessories
for feeding and distributing electrical power in residential, retail, public, agricultural and
industrial premises. It also applies to busbar trunking systems which are designed to
incorporate communication and/or control systems or intended to supply luminaires through
tap-off units but does not apply to supply track systems in accordance with IEC 60570.
The busbar trunking systems considered in this standard are type-tested ASSEMBLIES (TTA)
when tested in accordance with clause 8 of this standard; variations in length and angles of
bends are considered to be covered.
Tap-off units may be partially type-tested ASSEMBLIES (PTTA).
1.2 Normative references
Insert in the existing list the titles of the following standards:
IEC 60269 (all parts), Low-voltage fuses
IEC 60332-3:1992, Tests on electric cables under fire conditions – Part 3: Tests on bunched
wires or cables
IEC 60439-1:1999, Low-voltage switchgear and controlgear assemblies – Part 1: Type-tested
and partially type-tested assemblies
*
IEC 60570:1995, Electrical supply track systems for luminaires
IEC 60695-2-1, Fire hazard testing – Part 2-1: Test methods – Glow wire
IEC 60909:1988, Short-circuit current calculation in three-phase a.c. systems
**
IEC 60947-2:1995, Low-voltage switchgear and controlgear – Part 2: Circuit-breakers
ISO 834-1:1999, Fire-resistance tests – Elements of building construction – Part 1: General
requirements
___________
*
There is a consolidated edition 1.1 (1998) that includes IEC 60570 (1995) and amendment 1 (1998).
**
There is a consolidated edition 2.1 (1998) that includes IEC 60947-2 (1995) and amendment 1 (1997).

– 10 – 60439-2 © CEI:2000
2 Définitions
2.1.1.2
ENSEMBLE d’appareillage à basse tension dérivé de série (EDS)
Remplacer le texte existant par le suivant:
applicable seulement pour les éléments de dérivation
2.3.4
canalisation préfabriquée
Ajouter, avant la note existante, le nouveau tiret suivant:
– conducteurs additionnels à usage de communication et/ou de contrôle
Ajouter les définitions suivantes:
2.3.5
élément de canalisation préfabriquée
élément de canalisation préfabriquée complet avec des barres, leurs supports et leur
isolation, l'enveloppe extérieure ainsi qu'éventuellement les organes de fixation et de raccor-
dement, avec ou sans possibilités de dérivation
NOTE Les éléments de canalisation préfabriquée peuvent avoir différentes formes géométriques telles que:
élément droit, coude, té ou croix.
2.3.6
canalisation préfabriquée avec possibilité de dérivations
élément de canalisation préfabriquée conçu pour permettre le branchement d'éléments de
dérivation en un ou plusieurs endroits prédéterminés par le constructeur
Le branchement d'éléments de dérivation sur l'élément de canalisation préfabriquée peut
exiger ou non que la canalisation soit séparée du réseau d'alimentation
2.3.7
élément de canalisation préfabriquée avec possibilité de dérivation par chariot
collecteur
élément de canalisation préfabriquée conçu de manière à permettre l'usage de matériel à
contact roulant ou glissant comme éléments de dérivation
2.3.8
élément de canalisation préfabriquée d'adaptation
élément de canalisation préfabriquée destiné à raccorder deux éléments d'un même système,
mais de types ou de courants assignés différents
2.3.9
élément de dilatation pour canalisation préfabriquée
élément de canalisation préfabriquée destiné à permettre un certain déplacement, suivant
l'axe de la canalisation préfabriquée, sous l'effet de la dilatation thermique du système
NOTE L'élément de dilatation peut s'appliquer au conducteur à l'intérieur de son enveloppe ou à l'ensemble
conducteur-enveloppe en fonction des dispositions constructives.
2.3.10
élément de canalisation préfabriquée de transposition de phases
élément de canalisation préfabriquée destiné à changer la position relative des conducteurs
de phase pour équilibrer les réactances inductives ou inverser les phases (par exemple de
L1-L2-L3-N à N-L3-L2-L1)
60439-2 © IEC:2000 – 11 –
2 Definitions
2.1.1.2
partially type-tested low-voltage switchgear and controlgear ASSEMBLY (PTTA)
Replace the existing text by:
applicable only for tap-off units
2.3.4
busbar trunking system (busway)
Add before the note the following new item:
– additional conductors for communication and/or control
Add the following definitions:
2.3.5
busbar trunking unit
unit of a busbar trunking system complete with busbars, their supports and insulation,
external enclosure and any fixing and connecting means to other units, with or without
tap-off facilities
NOTE Trunking units may have different geometrical shapes such as straight length, elbow, tee or cross.
2.3.6
busbar trunking unit with tap-off facilities
busbar trunking unit designed to enable tap-off units to be installed at one or more points as
predetermined by the manufacturer
The connection of tap-off units to the busbar trunking unit may or may not require the busbar
system to be disconnected from the supply
2.3.7
busbar trunking unit with trolley-type tap-off facilities
busbar trunking unit designed to permit the use of roller- or brush-type tap-off units
2.3.8
busbar trunking adapter unit
busbar trunking unit intended to connect two units of the same system but of different type or
of different rated current
2.3.9
busbar trunking thermal expansion unit
busbar trunking unit intended to permit a certain movement in the axial direction of the busbar
trunking due to thermal expansion of the system
NOTE The expansion element may apply to the conductor within the enclosure or both enclosure and conductors
according to the design.
2.3.10
busbar phase transposition unit
busbar trunking unit intended to change the relative positions of the phase conductors in
order to balance the inductive reactances or to transpose the phases (such as L1-L2-L3-N to
N-L3-L2-L1)
– 12 – 60439-2 © CEI:2000
2.3.11
élément flexible de canalisation préfabriquée
élément de canalisation préfabriquée dont les conducteurs et l'enveloppe sont conçus pour
être cintrés pendant l'installation
2.3.12
élément de canalisation préfabriquée d'alimentation
élément de canalisation préfabriquée servant d'unité d'arrivée. Le branchement de l'élément
d'alimentation sur le réseau peut exiger ou non que le réseau d'alimentation soit mis hors tension
2.3.13
élément de dérivation
unité de départ d'une canalisation préfabriquée avec possibilité de dérivations (voir 2.3.6),
telles que matériel à contact roulant ou glissant ou connecteurs débrochables
Un élément de dérivation peut être connecté d’une façon permanente et peut être destiné à
recevoir une ou plusieurs combinaisons de circuits de puissance, de communication ou de
contrôle.
Un élément de dérivation peut aussi contenir des accessoires, tels que des dispositifs de
protection (par exemple fusibles, fusibles-interrupteur, interrupteur-fusibles, disjoncteurs,
disjoncteurs à courant résiduel), de l’appareillage électronique à usage de communication ou
de contrôle à distance, des contacteurs pour des fonctions d’automatisation, des prises de
courant, des facilités de raccordement telles que du précâblage ou des bornes de raccorde-
ment du type à vis ou du type sans vis, etc.
Les éléments de dérivation peuvent être des ensembles dérivés de série (EDS).
2.3.14
élément de canalisation préfabriquée pour dilatation de bâtiments
élément de canalisation destiné à permettre des mouvements de bâtiments dus à des
expansion ou contraction thermiques
2.3.15
élément de canalisation préfabriquée coupe-feu
élément de canalisation préfabriquée ou partie d’élément de canalisation préfabriquée, avec
ou sans éléments additionnels, destiné à prévenir la propagation du feu, pendant un temps
spécifié, dans des conditions d’incendie
2.3.16
élément de canalisation préfabriquée résistant au feu
élément de canalisation préfabriquée, avec ou sans éléments additionnels, destiné à
maintenir l’intégrité des circuits électriques pendant un temps spécifié, dans des conditions
d’incendie
3 Classification des ENSEMBLES
Ajouter aux tirets existants les nouveaux tirets suivants:
– les charges mécaniques auxquelles ils peuvent résister (voir 7.1.1.1 à 7.1.1.3);
– leur résistance au feu et à la propagation de la flamme, si cela s’applique (voir 7.1.1.4 à 7.1.1.7).
Ajouter le nouvel alinéa suivant:
Les systèmes de canalisations préfabriquées et leurs accessoires peuvent être installés,
selon leur construction, pour des applications intérieures ou extérieures, avec des
orientations variables, dans des conditions de pose différentes, le constructeur du SCP doit
déclarer les conditions à respecter.

60439-2 © IEC:2000 – 13 –
2.3.11
flexible busbar trunking unit
busbar trunking unit having conductors and enclosures designed to be bent during installation
2.3.12
busbar trunking feeder unit
busbar trunking unit serving as any incoming unit. The connection of the feeder unit to the
supply may or may not require the supply to be disconnected
2.3.13
tap-off unit
outgoing unit for tapping-off power from the busbar trunking unit with tap-off facilities (see
2.3.6), such as rollers, brushes or plug-in devices
A tap-off unit may also be permanently connected and can be intended for one or any
combinations of power, communication or control circuits.
A tap-off unit may contain accessories, such as protective devices (for example fuse, fuse-
switch, switch-fuse, circuit-breaker, residual current circuit-breaker), electronic apparatus for
communication or remote control, contactors, socket-outlets, connecting facilities such as
prewired, screw-type or screw-less type terminals, etc.
Tap-off units may be partially type-tested assemblies (PTTA).
2.3.14
busbar trunking unit for building movements
busbar trunking unit intended to allow for building movements due to thermal expansion and
contraction of the building
2.3.15
busbar trunking fire barrier unit
busbar trunking unit or a part of a busbar trunking unit, with or without additional parts,
intended to prevent the propagation of fire for a specified time under fire conditions
2.3.16
busbar trunking fire resistant unit
busbar trunking unit, with or without additional parts, intended to maintain electrical circuit
integrity for a specified time under fire conditions
3 Classification of ASSEMBLIES
Add to the existing dashed items the following new items:
– the mechanical loads they can withstand in use (see 7.1.1.1 to 7.1.1.3);
– resistance to fire and to flame propagation, if applicable (see 7.1.1.4 to 7.1.1.7).
Add a new paragraph as follows:
Busbar trunking systems and their accessories may be installed, according to the design, in
indoor and outdoor locations, in various attitudes, in different mounting conditions; the
manufacturer of the BTS shall state the applicable conditions.

– 14 – 60439-2 © CEI:2000
4 Caractéristiques électriques des ENSEMBLES
4.5 Courant assigné de court-circuit conditionnel (I )
cc
Ajouter aux notes existantes, la note 3 suivante:
NOTE 3 Il convient que le courant assigné de court-circuit conditionnel (I ) soit déclaré (par exemple pour les
cc
éléments de dérivation) pour le dispositif de protection considéré, si nécessaire (voir 8.2.3.2.4).
Ajouter le nouveau paragraphe suivant:
4.9 Caractéristiques électriques du système de canalisation préfabriquée
4.9.1 Valeurs des résistance, réactance et impédance du système
Le constructeur doit déclarer de la manière décrite à l’article 5 les caractéristiques suivantes
des conducteurs de phase du système:
– la résistance ohmique moyenne des conducteurs de phase, par mètre de longueur:
– R à la température de +20 °C;
– R pour le courant assigné I , à la température de stabilisation thermique θ
;
1 NC 1
– la réactance ohmique moyenne des conducteurs de phase, par mètre de longueur:
– X pour le courant assigné I , à la fréquence assignée F;
1 NC
– l’impédance moyenne des conducteurs de phase, par mètre de longueur:
– Z à la température de stabilisation thermique θ .
1 1
NOTE Il faut que ces valeurs soient déterminées conformément à 8.2.9, par mesurage direct ou par calculs à
partir du mesurage (voir article N.1).
La chute de tension du système peut être déterminée par calculs à partir des valeurs de résistances et des
réactances (voir annexe J).
La température de stabilisation thermique θ est égale à l’échauffement Δθ pour le courant assigné I plus 35 °C,
1 1 NC
la température ambiante conventionnelle du système de canalisation préfabriquée.
2 2
1/2
Z = (R + X ) est aussi l’impédance directe ou inverse du système, à la température de stabilisation
1 1 1
thermique θ .
4.9.2 Valeurs de la résistance, de la réactance et de l’impédance du système
sous conditions de défaut
Ce qui suit ne s’applique qu’aux SCP de courant assigné supérieur à 100 A.
Le constructeur doit déclarer, de la façon décrite à l’article 5, les valeurs suivantes des
impédances de boucles de défaut, de façon à permettre le calcul des courants de court-circuit
et de défaut en tout point d’une installation électrique qui comprend un système de
canalisation préfabriquée.
L’une ou l’autre des méthodes suivantes peut être employée pour calculer de tels courants de
défaut:
60439-2 © IEC:2000 – 15 –
4 Electrical characteristics of ASSEMBLIES
4.5 Rated conditional short-circuit current (I )
cc
Add new note 3 to the existing notes:
NOTE 3 The rated conditional short-circuit current (I ) should be stated (for example, for tap-off units) for the
cc
corresponding protective device, if any (see 8.2.3.2.4).
Add the following new subclause:
4.9 Electrical characteristics of busbar trunking system
4.9.1 Resistance, reactance and impedance values of the system
The manufacturer shall state in the manner described in clause 5 the following characteristics
of the phase conductors of the system:
– the mean ohmic resistance of the phase conductors, per metre length:
– R at a temperature of +20 °C;
– R at rated current I , at the steady-state operating temperature θ ;
1 n 1
– the mean reactance of the phase conductors, per metre length:
– X at rated current I , at rated frequency ;
F
1 n
– the mean impedance of the phase conductors, per metre length:
Z θ
– at the steady state operating temperature .
1 1
NOTE These values are determined according to 8.2.9, by direct measurement or by calculations from
measurements (see clause N.1).
The voltage drop of the system may be determined by calculations from these resistance and reactance values
(see annex J).
The steady-state operating temperature θ θ I
is equal to the temperature rise Δ at the rated current plus 35 °C,
1 1 n
the conventional ambient temperature for the busbar trunking system.
2 2
1/2
Z R X
= ( + ) and is also the phase-sequence impedance (positive or negative) of the system, at the
1 1 1
steady state operating temperature θ .
4.9.2 Resistance, reactance and impedance values of the system
under fault conditions
The following applies to BTS rated above 100 A.
The manufacturer shall state in the manner described in clause 5 the following fault-loop
impedance values, in order to permit calculations of short-circuit and fault currents in every
point of an electrical installation which includes a busbar trunking system.
Either of the following methods may be used to calculate such fault currents:

– 16 – 60439-2 © CEI:2000
a) Méthode des composantes symétriques (voir CEI 60909):
– l’impédance homopolaire des conducteurs considérés à la température de +20 °C, par
mètre de longueur:
– Z phase neutre
0 ph N
– Z phase PEN
0 ph PEN
– Z phase PE
0 ph PE
b) Méthode des impédances:
– la résistance ohmique moyenne des conducteurs considérés, à la température de
+20 °C, par mètre de longueur:
– R phase phase
b0 ph ph
– R phase neutre
b0 ph N
– R phase PEN
b0 ph PEN
– R phase PE
b0 ph PE
– la résistance ohmique moyenne des conducteurs considérés, pour le courant assigné
I , à la température de stabilisation thermique θ du système, par mètre de longueur:
NC
– R phase phase
b1 ph ph
– R phase neutre
b1 ph N
– R phase PEN
b1 ph PEN
– R phase PE
b1 ph PE
– la réactance ohmique moyenne des conducteurs considérés, pour le courant assigné
I , à la fréquence assignée F, par mètre de longueur:
NC
– X phase phase
b ph ph
– X phase neutre
b ph N
– X phase PEN
b ph PEN
– X phase PE
b ph PE
NOTE Ces valeurs peuvent être déterminées par mesurage direct ou par calculs à partir du mesurage (voir
article N.2).
4.9.3 Caractéristiques de court-circuit du système
Le constructeur doit déclarer une ou plusieurs des caractéristiques suivantes de tenue aux
courts-circuits des conducteurs du système de canalisation préfabriquée, telles que:
I courant assigné de court-circuit conditionnel (A)
cc
I courant assigné de courte durée admissible et I courant assigné de crête admissible
pk
cw
conformément à 7.5.2 et 8.2.3 (A)

60439-2 © IEC:2000 – 17 –
a) Method of symmetrical components (see IEC 60909):
– the zero-sequence impedance of the conductors being considered at a temperature of
+20 °C, per metre length:
– Z phase-to-neutral
0 ph N
– Z phase-to-PEN
0 ph PEN
– Z phase-to-PE
0 ph PE
b) Method of impedances:
– the mean ohmic resistance of the conductors being considered at a temperature of
+20 °C, per metre length:
– R phase-to-phase
b0 ph ph
– R phase-to-neutral
b0 ph N
– R phase-to-PEN
b0 ph PEN
– R phase-to-PE
b0 ph PE
– the mean ohmic resistance of the conductors being considered at rated current I , at the
n
steady-state operating temperature θ of the system, per metre length:
– R phase-to-phase
b1 ph ph
– R phase-to-neutral
b1 ph N
– R phase-to-PEN
b1 ph PEN
– R phase-to-PE
b1 ph PE
– the mean ohmic reactance of the conductors being considered, at rated current I , at rated
n
frequency F, per metre length:
– X phase-to-phase
b ph ph
– X phase-to-neutral
b ph N
– X phase-to-PEN
b ph PEN
– X phase-to-PE
b ph PE
NOTE These values may be determined by direct measurement or by calculations from measurements (see
clause N.2).
4.9.3 Short-circuit characteristics of the system
The manufacturer shall state one or more of the following rated short-circuit characteristics of
the conductors of the busbar trunking system:
I rated conditional short-circuit current (A)
cc
I rated short-time withstand current and I peak short-circuit current according to 7.5.2
cw pk
and 8.2.3 (A)
– 18 – 60439-2 © CEI:2000
5 Renseignements à donner sur l’ENSEMBLE
5.1 Plaques signalétiques
Ajouter, après le premier alinéa, le nouvel alinéa suivant:
Une plaque signalétique doit être située au voisinage de l’une des extrémités de chaque
élément de canalisation préfabriquée et pour chacun des éléments de dérivation. Si
l’enveloppe de la canalisation est utilisée comme conducteur PE et si une borne est fournie
pour le raccordement extérieur de l’enveloppe, il convient que cette borne soit marquée
conformément à 7.6.5.2.
Ajouter les nouveaux points u) et v) suivants:
u) valeurs de la résistance, de la réactance et de l’impédance du système (voir 4.9.1);
v) valeurs de la résistance, de la réactance et de l’impédance du système sous conditions de
défaut (voir 4.9.2).
6 Conditions d’emploi
6.1.1 Température de l’air ambiant
Ajouter le nouveau paragraphe suivant:
6.1.1.3 Température ambiante de référence pour le système de canalisation
préfabriquée
Sauf spécification contraire, le courant assigné du système de canalisation préfabriquée,
conformément à 8.2.1.3 et au tableau 3, doit être déclaré par le constructeur pour la
température ambiante de référence de 35 °C.
Si applicable, il convient que des coefficients d’utilisation soient fournis par le constructeur
(k = 1 pour 35 °C) afin de déterminer le courant d’emploi (I = k × I ) du système, en
1 1 NC
fonction de la gamme de températures liée aux conditions d’installation.
6.2 Conditions spéciales d’emploi
Ajouter les nouveaux paragraphes suivants:
6.2.11 Conditions d’installation pour le système de canalisation préfabriquée
Si un système de canalisation préfabriquée peut être utilisé dans différentes conditions
d’installation (par exemple en modifiant l’orientation des conducteurs), conformément à
l’article 3, le constructeur doit déclarer les coefficients d’installation correspondants (k ), si
nécessaire; le courant résultant d’emploi du système sera alors pris égal à I = k × k ×I .
1 2 NC
6.2.12 Champ magnétique à la fréquence du secteur
Il peut être nécessaire, dans certaines installations (par exemple celles comprenant des
réseaux de transfert de données à grand débit, de l’appareillage de radiologie, des stations
de travail, etc.) de connaître l’intensité du champ magnétique à la fréquence du secteur au
voisinage de la canalisation préfabriquée.
Une méthode de mesurage et de calcul du module du champ magnétique entourant la
canalisation est donnée à l'annexe K.

60439-2 © IEC:2000 – 19 –
5 Information to be given regarding the ASSEMBLIES
5.1 Nameplate
After the first paragraph add the following paragraph:
One nameplate shall be located near one end of each busbar trunking unit and one on each
tap-off unit. If the busbar trunking enclosure is used as a PE conductor and if a terminal is
provided for external connection to the enclosure, this terminal should be marked according
to 7.6.5.2.
Add the following items u) and v):
u) resistance, reactance and impedance values of the system (see 4.9.1);
v) resistance, reactance and impedance values of the system under fault conditions (see 4.9.2).
6 Service conditions
6.1.1 Ambient air temperature
Add the following new subclause:
6.1.1.3 Reference ambient air temperature for busbar trunking system
Unless otherwise specified, the rated current of the busbar trunking system, according to
table 3 and 8.2.1.3, shall be stated by the manufacturer for the reference ambient air
temperature of 35 °C.
Rating factors, if applicable, should be stated by the manufacturer (k = 1 for 35 °C) to
determine the allowable current (I = k × I ) of the system according to the range of
1 n
temperatures in mounting conditions.
6.2 Special service conditions
Add the following new subclauses:
6.2.11 Mounting conditions for busbar trunking system
If a busbar trunking system can be used in different mounting conditions (for example,
changes of the orientation of conductors), according to clause 3, the manufacturer shall state
the corresponding mounting factor (k ), if any, to determine the resulting allowable current
of the system taken equal to I = k × k × I .
1 2 n
6.2.12 Power frequency magnetic field
It may be necessary in certain installations (for example, those involving high-speed data
networks, radiology apparatus, workstation monitors, etc.) to know the strength of the power
frequency magnetic field in the vicinity of the busbar trunking.
A method for measurement and calculation of the modulus of the magnetic field around the
busbar trunking is given in annex K.

– 20 – 60439-2 © CEI:2000
7 Dispositions constructives
7.1 Caractéristiques mécaniques
7.1.1 Généralités
Ajouter le texte suivant:
Les canalisations préfabriquées doivent être conçues comme des ENSEMBLES d'appareillage à
basse tension de série (ES).
Selon les indications du constructeur, les canalisations préfabriquées sont prévues pour
supporter:
– soit des charges mécaniques normales (voir 7.1.1.1);
– soit des charges mécaniques lourdes (voir 7.1.1.2);
– soit des charges mécaniques spéciales (voir 7.1.1.3).
7.1.1.1 Charges mécaniques normales
Pour les canalisations préfabriquées, les charges mécaniques normales comprennent, outre leur
propre poids, les charges mécaniques imposées par les éléments d'alimentation et de dérivation.
NOTE 1 La rigidité mécanique nécessaire peut être obtenue par le choix des matériaux, leur épaisseur, leur
forme et/ou par le nombre et l'emplacement des points de fixation suivant les indications du constructeur.
NOTE 2 Des éléments d'alimentation supportés par leurs propres dispositifs de fixation séparés ne doivent pas
être compris dans les charges mécaniques normales.
7.1.1.2 Charges mécaniques lourdes
Pour les canalisations préfabriquées, les charges mécaniques lourdes comprennent, outre les
charges mécaniques normales, les charges additionnelles telles que le poids
...
