IEC 60947-5-9:2006

NORME CEI
INTERNATIONALE
IEC
60947-5-9
INTERNATIONAL
Première édition
STANDARD
First edition
2006-12
Appareillage à basse tension –
Partie 5-9:
Appareils et éléments de commutation
pour circuit de commande –
Détecteurs de débit
Low-voltage switchgear and controlgear –
Part 5-9:
Control circuit devices and switching elements –
Flow rate switches
Numéro de référence
Reference number
CEI/IEC 60947-5-9:2006

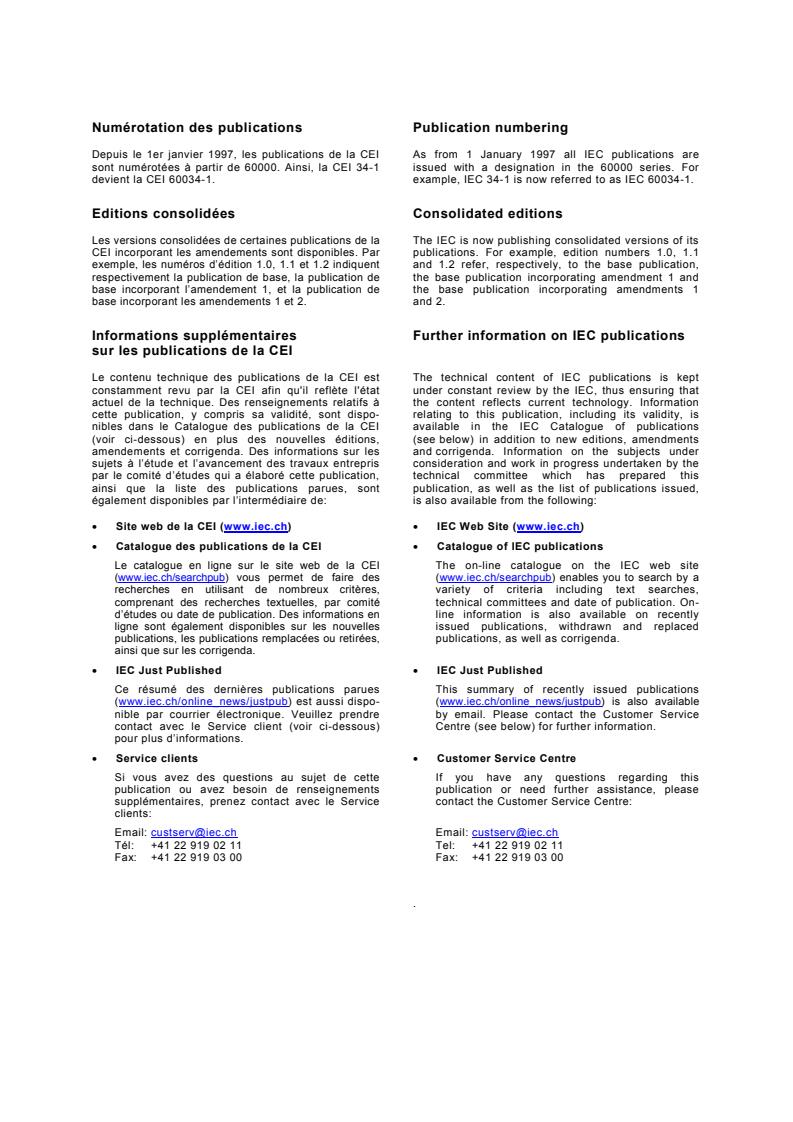

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00

.
NORME CEI
INTERNATIONALE
IEC
60947-5-9
INTERNATIONAL
Première édition
STANDARD
First edition
2006-12
Appareillage à basse tension –
Partie 5-9:
Appareils et éléments de commutation
pour circuit de commande –
Détecteurs de débit
Low-voltage switchgear and controlgear –
Part 5-9:
Control circuit devices and switching elements –
Flow rate switches
© IEC 2006 Droits de reproduction réservés ⎯ Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
V
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

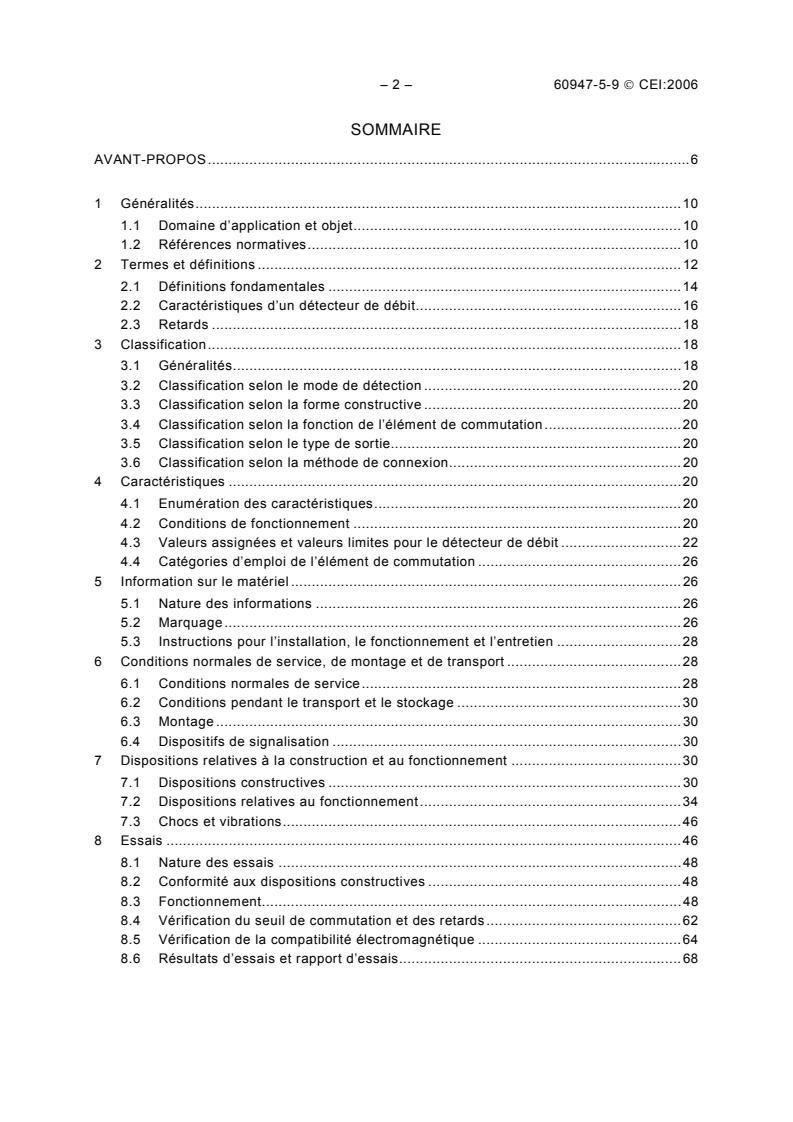

– 2 – 60947-5-9 © CEI:2006
SOMMAIRE
AVANT-PROPOS.6

1 Généralités.10
1.1 Domaine d’application et objet.10
1.2 Références normatives.10
2 Termes et définitions .12
2.1 Définitions fondamentales.14
2.2 Caractéristiques d’un détecteur de débit.16
2.3 Retards.18
3 Classification.18
3.1 Généralités.18
3.2 Classification selon le mode de détection .20
3.3 Classification selon la forme constructive .20
3.4 Classification selon la fonction de l’élément de commutation.20
3.5 Classification selon le type de sortie.20
3.6 Classification selon la méthode de connexion.20
4 Caractéristiques.20
4.1 Enumération des caractéristiques.20
4.2 Conditions de fonctionnement .20
4.3 Valeurs assignées et valeurs limites pour le détecteur de débit .22
4.4 Catégories d’emploi de l’élément de commutation .26
5 Information sur le matériel .26
5.1 Nature des informations.26
5.2 Marquage.26
5.3 Instructions pour l’installation, le fonctionnement et l’entretien .28
6 Conditions normales de service, de montage et de transport .28
6.1 Conditions normales de service.28
6.2 Conditions pendant le transport et le stockage .30
6.3 Montage.30
6.4 Dispositifs de signalisation .30
7 Dispositions relatives à la construction et au fonctionnement .30
7.1 Dispositions constructives .30
7.2 Dispositions relatives au fonctionnement.34
7.3 Chocs et vibrations.46
8 Essais.46
8.1 Nature des essais.48
8.2 Conformité aux dispositions constructives .48
8.3 Fonctionnement.48
8.4 Vérification du seuil de commutation et des retards.62
8.5 Vérification de la compatibilité électromagnétique .64
8.6 Résultats d’essais et rapport d’essais.68

60947-5-9 © IEC:2006 – 3 –
CONTENTS
FOREWORD.7

1 General.11
1.1 Scope and object.11
1.2 Normative references.11
2 Terms and definitions .13
2.1 Basic definitions .15
2.2 Characteristics of a flow rate switch .17
2.3 Delay times.19
3 Classification.19
3.1 General.19
3.2 Classification according to sensing means .21
3.3 Classification according to the construction form .21
3.4 Classification according to the switching element function.21
3.5 Classification according to the type of output.21
3.6 Classification according to the method of connection.21
4 Characteristics.21
4.1 Summary of characteristics.21
4.2 Operating conditions .21
4.3 Rated and limiting values for the flow rate switch .23
4.4 Utilization categories for the switching element .27
5 Product information .27
5.1 Nature of information.27
5.2 Marking.27
5.3 Instruction for installation, operation and maintenance .29
6 Normal service, mounting and transport conditions.29
6.1 Normal service conditions .29
6.2 Conditions during transport and storage .31
6.3 Mounting.31
6.4 Indicating means.31
7 Constructional and performance requirements.31
7.1 Constructional requirements.31
7.2 Performance requirements .35
7.3 Shock and vibration.47
8 Tests.47
8.1 Kinds of tests.49
8.2 Compliance with constructional requirements .49
8.3 Performance.49
8.4 Verification of set point and delay times .63
8.5 Verification of the electromagnetic compatibility .65
8.6 Test results and test report.69

– 4 – 60947-5-9 © CEI:2006
Figure 1 – Relation entre les points de fonctionnement d’un détecteur de débit .22
Figure 2 – Relation entre U et U .22
e B
Figure 3 – Circuit d’essai pour la vérification du retard à la disponibilité .54
Figure 4 – Signal de sortie à travers la charge de la Figure 3 .54
Figure 5 – Circuit d’essai pour la vérification du courant d’emploi minimal, du courant
résiduel de la chute de tension et de l’action indépendante brusque .56
Figure 6 – Essai de court-circuit .62
Figure 7 – Essai du seuil de commutation et des retards .64

Tableau 1 – Classification des détecteurs de débit .18
Tableau 2 – Critères d’acceptation.42
Tableau 3 – Essais d’immunité .44

60947-5-9 © IEC:2006 – 5 –
Figure 1 – Relationship between operating points of a flow rate switch .23
Figure 2 – Relationship between U and U .23
e B
Figure 3 – Test circuit for the verification of time delay before availability .55
Figure 4 – Signal output across load in Figure 3 .55
Figure 5 – Test circuit for the verification of minimum operational current OFF-state
current, voltage drop and independent snap action .57
Figure 6 – Short-circuit testing .63
Figure 7 – Testing set point and delay times .65

Table 1 – Classification of flow rate switches .19
Table 2 – Acceptance criteria.43
Table 3 – Immunity tests.45

– 6 – 60947-5-9 © CEI:2006
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
APPAREILLAGE À BASSE TENSION –

Partie 5-9: Appareils et éléments de commutation
pour circuit de commande – Détecteurs de débit

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60947-5-9 a été établie par le sous-comité 17B: Appareillage à
basse tension, du comité d'études 17 de la CEI: Appareillage.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
17B/1500/FDIS 17B/1525/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.

60947-5-9 © IEC:2006 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR –

Part 5-9: Control circuit devices and switching elements –
Flow rate switches
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60947-5-9 has been prepared by subcommittee 17B: Low-voltage
switchgear and controlgear, of IEC technical committee 17: Switchgear and controlgear.
The text of this standard is based on the following documents:
FDIS Report on voting
17B/1500/FDIS 17B/1525/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.

– 8 – 60947-5-9 © CEI:2006
Cette norme internationale doit être utilisée conjointement avec la CEI 60947-1 et la
CEI 60947-5-2.
Les dispositions des règles générales, CEI 60947-1, sont applicables à la présente norme,
lorsque celle-ci le précise. Les articles et paragraphes des règles générales ainsi rendues
applicables, ainsi que les tableaux, figures et annexes, sont identifiés par référence à la
CEI 60947-1, par exemple 1.2.3 ou Annexe A de la CEI 60947-1.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Une liste de toutes les parties de la série CEI 60947, présentées sous le titre général
Appareillage à basse tension, peut être consultée sur le site web de la CEI.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous "http://webstore.iec.ch" dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
60947-5-9 © IEC:2006 – 9 –
This International Standard should be used in conjunction with IEC 60947-1 and
IEC 60947-5-2.
The provisions of the general rules, IEC 60947-1, are applicable to this standard, where
specifically called for. General rules clauses and subclauses thus applicable, as well as
tables, figures and annexes are identified by a reference to IEC 60947-1, for example 1.2.3 or
Annex A of IEC 60947-1.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
A list of all parts in the IEC 60947 series, under the general title Low-voltage switchgear and
controlgear, can be found on the IEC website.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
– 10 – 60947-5-9 © CEI:2006
APPAREILLAGE À BASSE TENSION –

Partie 5-9: Appareils et éléments de commutation
pour circuit de commande – Détecteurs de débit

1 Généralités
1.1 Domaine d’application et objet
La présente partie de la CEI 60947 s’applique aux détecteurs de débit qui détectent la vitesse
d’écoulement d’un gaz, d’un liquide ou de matière solide granulaire. Ces détecteurs changent
l’état de leur sortie si une valeur préréglée du débit est dépassée.
Ces détecteurs de débit sont des appareils complets, comprennent des éléments de
commutation à semiconducteurs et sont destinés à être connectés à des circuits dont la
tension nominale n'excède pas 250 V 50 Hz/60 Hz en courant alternatif ou 300 V en courant
continu.
La présente norme ne spécifie pas les mesures complémentaires nécessaires aux détecteurs
de débit utilisés conjointement avec des matériaux explosibles et/ou dans un environnement
explosible.
La présente norme n’est pas prévue pour couvrir les appareils à sorties analogiques.
La présente norme a pour objet de fixer pour les détecteurs de débit:
– les définitions;
– les classifications;
– les caractéristiques;
– les informations sur le produit;
– les conditions de service normal, de montage et de transport;
– les exigences de construction et de performance;
– les essais pour la vérification des caractéristiques assignées.
1.2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60446:1999, Principes fondamentaux et de sécurité pour les interfaces homme-machines,
le marquage et l’identification – Identification des conducteurs par des couleurs ou par des
repères numériques
CEI 60947-1:2004, Appareillage à basse tension – Partie 1: Règles générales
CEI 60947-5-2:1997, Appareillage à basse tension – Partie 5-2: Appareils et éléments de
commutation pour circuits de commande – Détecteurs de proximité
Amendement 1 (1999)
Amendement 2 (2003)
60947-5-9 © IEC:2006 – 11 –
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR –

Part 5-9: Control circuit devices and switching elements –
Flow rate switches
1 General
1.1 Scope and object
This part of IEC 60947 applies to flow rate switches that sense the rate of flow of a gas, a
liquid or a granular solid. These switches change their output state if a pre-set value for the
speed of flow is exceeded.
These flow rate switches are self-contained, have semiconductor switching element(s) and
are intended to be connected to circuits, the rated voltage of which does not exceed 250 V
50 Hz/60 Hz a.c. or 300 V d.c.
This standard does not specify the additional measures that are necessary for flow rate
switches used in conjunction with explosive sensing materials and/or in an explosive location.
This standard is not intended to cover devices with analogue outputs.
The object of this standard is to state for flow rate switches:
– definitions;
– classifications;
– characteristics;
– product information;
– normal service, mounting and transport conditions;
– constructional and performance requirements;
– tests to verify rated characteristics.
1.2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60446:1999, Basic and safety principles for man-machine interface, marking and
identification – Identification of conductors by colours or numerals
IEC 60947-1:2004, Low-voltage switchgear and controlgear – Part 1: General rules
IEC 60947-5-2:1997, Low-voltage switchgear and controlgear – Part 5-2: Control circuit
devices and switching elements – Proximity switches
Amendment 1 (1999)
Amendment 2 (2003)
– 12 – 60947-5-9 © CEI:2006
CEI 61000-3-2:2005, Compatibilité électromagnétique (CEM) – Partie 3-2: Limites – Limites
pour les émissions de courant harmonique (courant appelé par les appareils ≤ 16 A par
phase)
CEI 61000-3-3:1994, Compatibilité électromagnétique (CEM) – Partie 3-3: Limites – Limitation
des variations de tension, des fluctuations de tension et du papillotement dans les réseaux
publics d’alimentation basse tension pour les matériels ayant un courant assigné ≤ 16 A par
phase et non soumis à un raccordement conditionnel
Amendement 1 (2001)
Amendement 2 (2005)
CEI 61000-4-2:1995, Compatibilité électromagnétique (CEM) – Partie 4-2: Techniques d’essai
et de mesure – Essai d’immunité aux décharges électrostatiques
Amendement 1 (1998)
Amendement 2 (2000)
CEI 61000-4-3:2006, Compatibilité électromagnétique (CEM) – Partie 4-3: Techniques d’essai
et de mesure – Essai d’immunité aux champs électromagnétiques rayonnés aux fréquences
radioélectriques
CEI 61000-4-4:2004, Compatibilité électromagnétique (CEM) – Partie 4-4: Techniques d’essai
et de mesure – Essais d’immunité aux transitoires électriques rapides en salves
CEI 61000-4-6:2003, Compatibilité électromagnétique (CEM) – Partie 4-6: Techniques d’essai
et de mesure – Immunité aux perturbations conduites, induites par les champs radio-
électriques
Amendement 1 (2004)
Amendement 2 (2006)
CEI 61000-4-8:1993, Compatibilité électromagnétique (CEM) – Partie 4-8: Techniques d’essai
et de mesure – Essai d’immunité au champ magnétique à la fréquence du réseau
Amendement 1 (2000)
CEI 61000-4-11:2004, Compatibilité électromagnétique (CEM) – Partie 4-11: Techniques
d’essai et de mesure – Essais d’immunité aux creux de tension, coupures brèves et variations
de tension
CEI 61000-4-13:2002, Compatibilité électromagnétique (CEM) – Partie 4-13: Techniques
d’essai et de mesure – Essais d’immunité basse fréquence aux harmoniques et inter-
harmoniques incluant les signaux transmis sur le réseau électrique alternatif
CEI 61140:2001, Protection contre les chocs électriques – Aspects communs aux installations
et aux matériels
Amendement 1 (2004)
CEI 61558-2-6, Sécurité des transformateurs, blocs d’alimentation et analogues – Partie 2:
Règles particulières pour les transformateurs de sécurité pour usage général
CISPR 11:2003, Appareils industriels, scientifiques et médicaux (ISM) à fréquence radio-
électrique – Caractéristiques de perturbations électromagnétiques – Limites et méthodes de
mesure
Amendement 1 (2004)
2 Termes et définitions
Pour les besoins du présent document, les définitions appropriées de l’Article 2 de la
CEI 60947-1 et de l’Article 2 de la CEI 60947-5-2 s’appliquent ainsi que les définitions
complémentaires suivantes.
60947-5-9 © IEC:2006 – 13 –
IEC 61000-3-2:2005, Electromagnetic compatibility (EMC) – Part 3-2: Limits – Limits for
harmonic current emissions (equipment input current ≤ 16 A per phase)
IEC 61000-3-3:1994, Electromagnetic compatibility (EMC) – Part 3-3: Limits – Limitation of
voltage changes, voltage fluctuations and flicker in public low-voltage supply systems for
equipment with rated current ≤ 16 A per phase and not subject to conditional connection

Amendment 1 (2001)
Amendment 2 (2005)
IEC 61000-4-2:1995, Electromagnetic compatibility (EMC) – Part 4-2: Testing and
measurement techniques – Electrostatic discharge immunity test
Amendment 1 (1998)
Amendment 2 (2000)
IEC 61000-4-3:2006, Electromagnetic compatibility (EMC) – Part 4-3: Testing and
measurement techniques – Radiated, radio-frequency, electromagnetic field immunity test
IEC 61000-4-4:2004, Electromagnetic compatibility (EMC) – Part 4-4: Testing and
measurement techniques – Electrical fast transient/burst immunity test
IEC 61000-4-6:2003, Electromagnetic compatibility (EMC) – Part 4-6: Testing and
measurement techniques – Immunity to conducted disturbances, induced by radio-frequency
fields
Amendment 1 (2004)
Amendment 2 (2006)
IEC 61000-4-8:1993, Electromagnetic compatibility (EMC) – Part 4-8: Testing and
measurement techniques – Power frequency magnetic field immunity test
Amendment 1 (2000)
IEC 61000-4-11:2004, Electromagnetic compatibility (EMC) – Part 4-11: Testing and
measurement techniques – Voltage dips, short interruptions and voltage variations immunity
tests
IEC 61000-4-13:2002, Electromagnetic compatibility (EMC) – Part 4-13: Testing and
measurement techniques – Harmonics and interharmonics including mains signalling at a.c.
power port, low-frequency immunity tests
IEC 61140:2001, Protection against electric shock – Common aspects for installation and
equipment
Amendment 1 (2004)
IEC 61558-2-6, Safety of power transformers, power supply units and similar – Part 2:
Particular requirements for safety isolating transformers for general use
CISPR 11:2003, Industrial, scientific and medical (ISM) radio-frequency equipment –
Electromagnetic disturbance characteristics – Limits and methods of measurement
Amendment 1 (2004)
2 Terms and definitions
For the purposes of this document, the relevant definitions given in Clause 2 of IEC 60947-1
and Clause 2 of IEC 60947-5-2 apply with the following additional definitions.

– 14 – 60947-5-9 © CEI:2006
Index alphabétique des définitions
Référence
C
Capteur de débit . 2.1.2

D
Détecteur de débit. 2.1.1
Direction du flux. 2.1.6
Domaine de détection . 2.2.6

E
Elément de commutation à semiconducteurs . 2.1.3

F
Fluide. 2.1.4
Fluide de référence. 2.1.5

G
Gradient de température maximal . 2.2.9

H
Hystérésis (H). 2.2.8

I
Interface de réglage (pour un détecteur de débit). 2.2.4

P
Profondeur d’immersion. 2.2.3

R
Reproductibilité (R). 2.2.7
Retard à la disponibilité (t). 2.3.3
v
S
Seuil de commutation (s). 2.2.5
s
Sonde. 2.2.2

T
Temps d’action . 2.3.1
Temps de relâchement . 2.3.2

Z
Zone de détection . 2.2.1
Zone non perturbée . 2.1.7

2.1 Définitions fondamentales
2.1.1
détecteur de débit
appareil comprenant un capteur de débit et un élément de commutation qui, en fonction d’une
augmentation ou d’une diminution du flux d’un fluide défini, change le signal de sortie à une
valeur prédéterminée
60947-5-9 © IEC:2006 – 15 –
Alphabetical index of definitions
Reference
A
Active zone. 2.2.1
Adjuster (for a flow rate switch). 2.2.4

F
Flow direction . 2.1.6
Flow rate sensor . 2.1.2
Flow rate switch. 2.1.1

H
Homogenization zone. 2.1.7
Hysteresis (H). 2.2.8

M
Maximum temperature gradient. 2.2.9
Medium. 2.1.4

R
Reference medium. 2.1.5
Repeat accuracy (R). 2.2.7

S
Semiconductor switching element . 2.1.3
Sensing range . 2.2.6
Sensor tip . 2.2.2
Set point (s). 2.2.5
s
Submersion depth. 2.2.3

T
Time delay before availability (t). 2.3.3
v
Turn-off time . 2.3.2
Turn-on time . 2.3.1

2.1 Basic definitions
2.1.1
flow rate switch
device consisting of a flow rate sensor and a switching element which, in accordance with an
increasing or decreasing flow of a defined medium (flow medium), changes the output signal
at a predetermined value
– 16 – 60947-5-9 © CEI:2006
2.1.2
capteur de débit
transducteur qui détecte la vitesse d’écoulement d’un fluide dans une zone de détection
2.1.3
élément de commutation à semiconducteurs
élément conçu pour commuter le courant dans un circuit électrique en agissant sur la
conductivité d'un semiconducteur
2.1.4
fluide
gaz, liquide ou matière solide finement granulaire, ou une combinaison de ceux-ci
2.1.5
fluide de référence
fluide avec lequel les mesures selon la présente norme sont effectuées
2.1.6
direction du flux
direction dans laquelle le fluide s’écoule vers le capteur
2.1.7
zone non perturbée
zone située en amont et en aval du capteur sans écoulement perturbé nécessaire pour
homogénéiser le flux du fluide afin d’obtenir des résultats de mesure corrects
2.2 Caractéristiques d’un détecteur de débit
2.2.1
zone de détection
zone dans laquelle un débit est détecté
NOTE Par exemple, il peut s’agir de la surface de la sonde ou la surface intérieure du tube d’un capteur.
2.2.2
sonde
extrémité du capteur qui est entourée par le fluide pour détecter la vitesse de l’écoulement
2.2.3
...
