IEC 60870-5-104:2000
(Main)Telecontrol equipment and systems - Part 5-104: Transmission protocols - Network access for IEC 60870-5-101 using standard transport profiles
Telecontrol equipment and systems - Part 5-104: Transmission protocols - Network access for IEC 60870-5-101 using standard transport profiles
Applies to telecontrol equipment and systems with coded bit serial data transmission for monitoring and controlling geographically widespread processes. Defines a telecontrol companion standard that enables interoperability among compatible telecontrol equipment.
Matériels et systèmes de téléconduite - Partie 5-104: Protocoles de transmission - Accès aux réseaux utilisant des profils de transport normalisés pour la CEI 60870-5-101
S'applique à la téléconduite d'équipement et de systèmes dotés d'une transmission binaire série codés pour la conduite et le contrôle de processus dispersés géographiquement. Définit une norme d'accompagnement de téléconduite qui rend possible l'interopérabilité entre des équipements de téléconduite compatibles.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL IEC
STANDARD
60870-5-104
First edition
2000-12
Telecontrol equipment and systems –
Part 5-104:
Transmission protocols –
Network access for IEC 60870-5-101
using standard transport profiles
This English-language version is derived from the original
bilingual publication by leaving out all French-language
pages. Missing page numbers correspond to the French-
language pages.
Reference number
Publication numbering
As from 1 January 1997 all IEC publications are issued with a designation in the
60000 series. For example, IEC 34-1 is now referred to as IEC 60034-1.
Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example,
edition numbers 1.0, 1.1 and 1.2 refer, respectively, to the base publication, the base
publication incorporating amendment 1 and the base publication incorporating
amendments 1 and 2.
Further information on IEC publications
The technical content of IEC publications is kept under constant review by the IEC,
thus ensuring that the content reflects current technology. Information relating to this
publication, including its validity, is available in the IEC Catalogue of publications
(see below) in addition to new editions, amendments and corrigenda. Information on
the subjects under consideration and work in progress undertaken by the technical
committee which has prepared this publication, as well as the list of publications
issued, is also available from the following:
• IEC Web Site (www.iec.ch)
• Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/searchpub) enables you to
search by a variety of criteria including text searches, technical committees and
date of publication. On-line information is also available on recently issued
publications, withdrawn and replaced publications, as well as corrigenda.
• IEC Just Published
This summary of recently issued publications (www.iec.ch/online_news/ justpub) is
also available by email. Please contact the Customer Service Centre (see below)
for further information.
• Customer Service Centre
If you have any questions regarding this publication or need further assistance,
please contact the Customer Service Centre:
Email: custserv@iec.ch
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
INTERNATIONAL IEC
STANDARD
60870-5-104
First edition
2000-12
Telecontrol equipment and systems –
Part 5-104:
Transmission protocols –
Network access for IEC 60870-5-101
using standard transport profiles
IEC 2000 Copyright - all rights reserved
No part of this publication may be reproduced or utilized in any form or by any means, electronic or mechanical,
including photocopying and microfilm, without permission in writing from the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
PRICE CODE
XA
Commission Electrotechnique Internationale
International Electrotechnical Commission
Международная Электротехническая Комиссия
For price, see current catalogue
60870-5-104 © IEC:2000 – 3 –

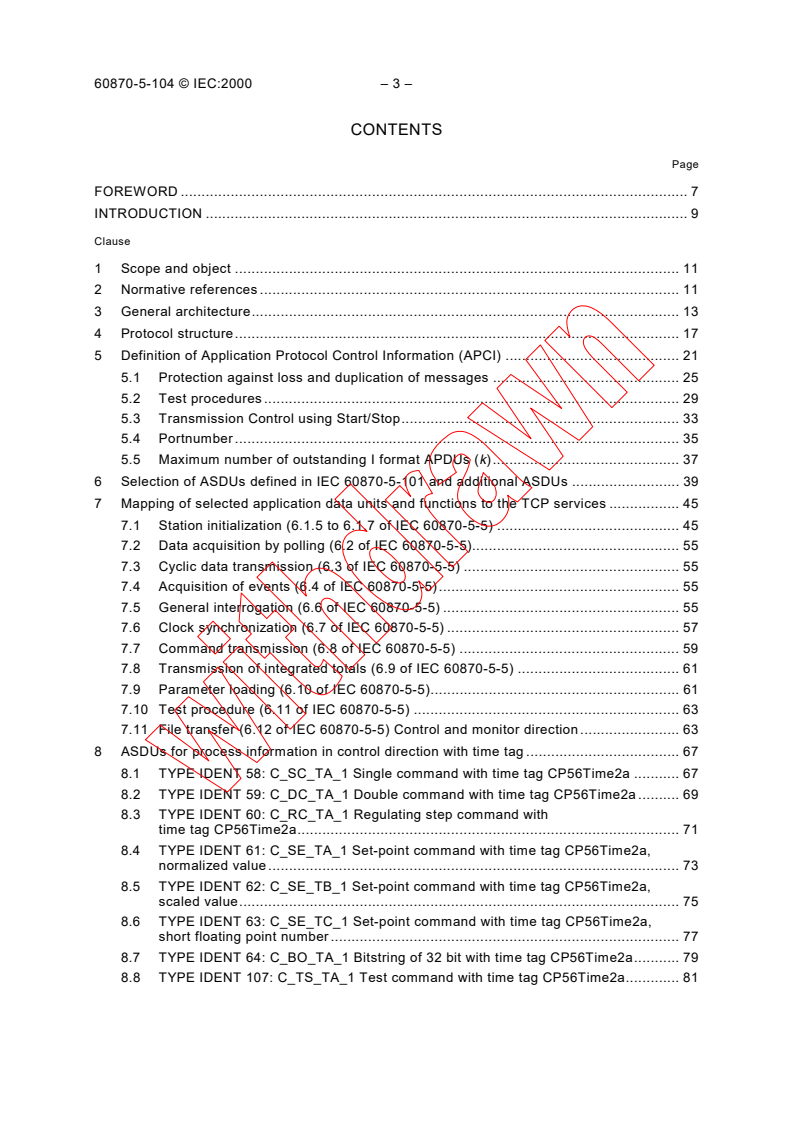

CONTENTS
Page
FOREWORD . 7
INTRODUCTION .9
Clause
1 Scope and object . 11
2 Normative references . 11
3 General architecture. 13
4 Protocol structure. 17
5 Definition of Application Protocol Control Information (APCI) . 21
5.1 Protection against loss and duplication of messages . 25
5.2 Test procedures . 29
5.3 Transmission Control using Start/Stop. 33
5.4 Portnumber . 35
5.5 Maximum number of outstanding I format APDUs (k). 37
6 Selection of ASDUs defined in IEC 60870-5-101 and additional ASDUs . 39
7 Mapping of selected application data units and functions to the TCP services . 45
7.1 Station initialization (6.1.5 to 6.1.7 of IEC 60870-5-5) . 45
7.2 Data acquisition by polling (6.2 of IEC 60870-5-5). 55
7.3 Cyclic data transmission (6.3 of IEC 60870-5-5) . 55
7.4 Acquisition of events (6.4 of IEC 60870-5-5). 55
7.5 General interrogation (6.6 of IEC 60870-5-5) . 55
7.6 Clock synchronization (6.7 of IEC 60870-5-5) . 57
7.7 Command transmission (6.8 of IEC 60870-5-5) . 59
7.8 Transmission of integrated totals (6.9 of IEC 60870-5-5) . 61
7.9 Parameter loading (6.10 of IEC 60870-5-5). 61
7.10 Test procedure (6.11 of IEC 60870-5-5) . 63
7.11 File transfer (6.12 of IEC 60870-5-5) Control and monitor direction . 63
8 ASDUs for process information in control direction with time tag . 67
8.1 TYPE IDENT 58: C_SC_TA_1 Single command with time tag CP56Time2a . 67
8.2 TYPE IDENT 59: C_DC_TA_1 Double command with time tag CP56Time2a . 69
8.3 TYPE IDENT 60: C_RC_TA_1 Regulating step command with
time tag CP56Time2a. 71
8.4 TYPE IDENT 61: C_SE_TA_1 Set-point command with time tag CP56Time2a,
normalized value. 73
8.5 TYPE IDENT 62: C_SE_TB_1 Set-point command with time tag CP56Time2a,
scaled value. 75
8.6 TYPE IDENT 63: C_SE_TC_1 Set-point command with time tag CP56Time2a,
short floating point number. 77
8.7 TYPE IDENT 64: C_BO_TA_1 Bitstring of 32 bit with time tag CP56Time2a. 79
8.8 TYPE IDENT 107: C_TS_TA_1 Test command with time tag CP56Time2a. 81
60870-5-104 © IEC:2000 – 5 –
Clause Page
9 Interoperability .83
9.1 System or device. 83
9.2 Network configuration . 83
9.3 Physical layer. 85
9.4 Link layer . 85
9.5 Application layer. 87
9.6 Basic application functions . 99
Figure 1 – General architecture (example) . 15
Figure 2 – Selected standard provisions of the defined telecontrol companion standard. 17
Figure 3 – Selected standard provisions of the TCP/IP protocol suite RFC 2200 (example). 19
Figure 4 – APDU of the defined telecontrol companion standard . 21
Figure 5 – APCI of the defined telecontrol companion standard . 21
Figure 6 – Control field of type Information transfer format (I format). 23
Figure 7 – Control field of type numbered supervisory functions (S format). 23
Figure 8 – Control field of type unnumbered control functions (U format) . 25
Figure 9 – Undisturbed sequences of numbered I format APDUs. 27
Figure 10 – Undisturbed sequences of numbered I format APDUs acknowledged by
an S format APDU .27
Figure 11 – Disturbed sequence of numbered I format APDUs . 29
Figure 12 – Time-out in case of a not acknowledged last I format APDU . 29
Figure 13 – Undisturbed test procedure . 31
Figure 14 – Unconfirmed test procedure . 31
Figure 15 – Start data transfer procedure. 33
Figure 16 – Stop data transfer procedure . 35
Figure 17 – TCP connection establishment and close. 47
Figure 18 – Initialization of the controlling station . 49
Figure 19 – Local initialization of the controlled station. 51
Figure 20 – Remote initialization of the controlled station . 53
Figure 21 – ASDU: C_SC_TA_1 Single command with time tag CP56Time2a . 67
Figure 22 – ASDU: C_DC_TA_1 Double command with time tag CP56Time2a . 69
Figure 23 – ASDU: C_RC_TA_1 Regulating step command with time tag CP56Time2a . 71
Figure 24 – ASDU: C_SE_TA_1 Set-point command with time tag CP56Time2a,
normalized value . 73
Figure 25 – ASDU: C_SE_TB_1 Set-point command with time tag CP56Time2a,
scaled value . 75
Figure 26 – ASDU: C_SE_TC_1 Set-point command with time tag CP56Time2a,
short floating point number . 77
Figure 27 – ASDU: C_BO_TA_1 Bitstring of 32 bit with time tag CP56Time2a . 79
Figure 28 – ASDU: C_TS_TA_1 Test command with time tag CP56Time2a . 81
Table 1 – Process information in monitor direction . 39
Table 2 – Process information in control direction . 41
Table 3 – System information in monitor direction . 43
Table 4 – System information in control direction . 43
Table 5 – Parameter in control direction. 43
Table 6 – File transfer. 43
60870-5-104 © IEC:2000 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
TELECONTROL EQUIPMENT AND SYSTEMS –
Part 5-104: Transmission protocols –
Network access for IEC 60870-5-101 using
standard transport profiles
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60870-5-104 has been prepared by IEC technical committee 57:
Power system control and associated communications.
The text of this standard is based on the following documents:
FDIS Report on voting
57/487/FDIS 57/499/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
The committee has decided that the contents of this publication will remain unchanged
until 2005. At this date, the publication will be
reconfirmed;
withdrawn;
replaced by a revised edition, or
amended.
60870-5-104 © IEC:2000 – 9 –
INTRODUCTION
IEC 60870-5-101 provides a communication profile for sending basic telecontrol messages
between a central telecontrol station and telecontrol outstations, which uses permanent directly
connected data circuits between the central station and individual outstations.
In some applications, it may be required to send the same types of application messages
between telecontrol stations using a data network containing relay stations which store and
forward the messages and provide only a virtual circuit between the telecontrol stations. This
type of network delays messages by varying amounts of time depending on the network traffic
load.
In general, the variable message delay times mean that it is not possible to use the link layer
as defined in IEC 60870-5-101 between telecontrol stations. However, in some cases it is
possible to connect telecontrol stations having all three layers of the companion standard
IEC 60870-5-101 to suitable data networks using Packet Assembler Disassembler (PAD) type
stations to provide access for balanced communication.
In all other cases this companion standard, which does not use the link functions of
IEC 60870-5-101, may be used to provide balanced access via a suitable transport profile.
60870-5-104 © IEC:2000 – 11 –
TELECONTROL EQUIPMENT AND SYSTEMS –
Part 5-104: Transmission protocols –
Network access for IEC 60870-5-101 using
standard transport profiles
1 Scope and object
This part of IEC 60870 applies to telecontrol equipment and systems with coded bit serial data
transmission for monitoring and controlling geographically widespread processes. It defines a
telecontrol companion standard that enables interoperability among compatible telecontrol
equipment. The defined telecontrol companion standard utilizes standards of the IEC 60870-5
series. The specifications of this part present a combination of the application layer of
IEC 60870-5-101 and the transport functions provided by a TCP/IP (Transmission Control
Protocol/Internet Protocol). Within TCP/IP, various network types can be utilized, including
X.25, FR (Frame Relay), ATM (Asynchronous Transfer Mode) and ISDN (Integrated Service
Data Network). Using the same definitions, alternative ASDUs (Application Service Data Unit)
as specified in other IEC 60870-5 companion standards (for example, IEC 60870-5-102) may
be combined with TCP/IP, but this is not described further in this part.
NOTE Security mechanisms are outside the scope of this standard.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60870. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 60870 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60870-5-3:1992, Telecontrol equipment and systems – Part 5: Transmission protocols –
Section 3: General structure of application data
IEC 60870-5-4:1993, Telecontrol equipment and systems – Part 5: Transmission protocols –
Section 4: Definition and coding of application information elements
IEC 60870-5-5:1995, Telecontrol equipment and systems – Part 5: Transmission protocols –
Section 5: Basic application functions
IEC 60870-5-101:1995, Telecontrol equipment and systems – Part 5: Transmission protocols –
Section 101: Companion standard for basic telecontrol tasks
Amendment 1 (2000)
IEC 60870-5-102:1996, Telecontrol equipment and systems – Part 5: Transmission protocols –
Section 102: Companion standard for the transmission of integrated totals in electric power
systems
ITU-T Recommendation X.25:1996, Interface between Data Terminal Equipment (DTE) and
Data Circuit-terminating Equipment (DCE) for terminals operating in the packet mode and
connected to public data networks by dedicated circuit
60870-5-104 © IEC:2000 – 13 –
IEEE 802.3:1998, Information technology – Telecommunications and information exchange
between systems – Local and metropolitan area networks – Specific requirements – Part 3:
Carrier sense multiple access with collision detection (CSMA/CD) access method and physical
layer specifications
RFC 791, Internet Protocol, Request for Comments 791 (MILSTD 1777) (September, 1981)
RFC 793, Transmission Control Protocol, Request for Comments 793 (MILSTD 1778)
(September, 1981)
RFC 894, Internet Protocol on Ethernet Networks
RFC 1661, Point-to-Point Protocol (PPP)
RFC 1662, PPP in HDLC Framing
RFC 1700, Assigned Numbers, Request for Comments 1700 (STD 2) (October, 1994)
RFC 2200, Internet Official Protocol Standards, Request for Comments 2200 (June, 1997)
3 General architecture
This standard defines the use of an open TCP/IP-interface to a network, containing for
example a LAN for telecontrol equipment, which transports IEC 60870-5-101 ASDUs. Routers
which include the different WAN-types (for example, X.25, Frame Relay, ISDN, etc.) may be
connected via a common TCP/IP-LAN-interface (see figure 1). Figure 1 shows a redundant
configuration in the central station in addition to a non-redundant system.
Motivations:
The use of separate routers offers the following advantages.
– There is no need for network-specific software in end systems.
– There is no need for routing functionality in end systems.
– There is no need for network management in end systems.
– It facilitates obtaining end systems from manufacturers that specialize in telecontrol
equipment.
– It facilitates obtaining individual separate routers, to suit a variety of networks from
manufacturers specializing in this non-telecontrol specific field.
– It is possible to change the network type by replacing only the router type, without affecting
the end systems.
– It is particularly suitable for converting existing end systems that conform to
IEC 60870-5-101.
– It is suitable for present and future implementations.
60870-5-104 © IEC:2000 – 15 –
Application 101
Application 101
CENTRAL
STATION
Transport interface
Transport interface
End system
TCP/IP TCP/IP
LAN interface*
LAN interface*
Router (X.25, FR, ISDN.)
Router
Router
Network
Network
X.25, FR, ISDN.
X.25, FR, ISDN.
Router (X.25, FR, ISDN.)
Router (X.25, FR, ISDN.)
LAN interface*
LAN interface*
OUTSTATION
TCP/IP TCP/IP
End system
Transport interface
Transport interface
Application 101 Application 101
Without redundancy With redundancy
IEC 2785/2000
* The LAN interface may be redundant.
Figure 1 – General architecture (example)
60870-5-104 © IEC:2000 – 17 –
4 Protocol structure
Figure 2 shows the protocol structure of the end system.
Selection of application functions of Initialization
User process
IEC 60870-5-5 according to IEC 60870-5-101
Selection of ASDUs from IEC 60870-5-101 and IEC 60870-5-104
Application (layer 7)
APCI (Application Protocol Control Information)
Transport Interface (user to TCP interface)
Transport (layer 4)
Selection of
Network (layer 3)
TCP/IP protocol suite (RFC 2200)
Link (layer 2)
Physical (layer 1)
NOTE Layers 5 and 6 are not used.
IEC 2786/2000
Figure 2 – Selected standard provisions of the defined telecontrol companion standard
Figure 3 shows the recommended selection of the TCP/IP Protocol suite (RFC 2200) used in
this standard. At the time of publication, the RFCs indicated were valid, but may have been
replaced in the meantime by equivalent, relevant RFCs. The relevant RFCs are available at the
Internet address http://www.ietf.org.
The Ethernet 802.3 stack shown may be used by a telecontrol station end system or DTE (Data
Terminal Equipment) to drive a separate router as shown in the example in figure 1. If a
redundant configuration is not required, a point-to-point interface (for example, X.21) to the
separate router may be used instead of a LAN interface, thus retaining more of the original
hardware when converting end systems originally conforming to IEC 60870-5-101.
Other compatible selections from RFC 2200 are also permitted.
This standard uses the TCP/IP transport profile as defined in other referenced standards,
without alteration.
60870-5-104 © IEC:2000 – 19 –
Transport Interface (user to TCP interface)
Transport
RFC 793 (Transmission control protocol)
(layer 4)
Network
RFC 791 (Internet protocol)
(layer 3)
RFC 1661
RFC 894
(PPP)
(Transmission of
IP datagrams
Data link
over ethernet
RFC 1662 (layer 2)
networks)
(PPP in HDLC-like
framing)
Physical
X.21
IEEE 802.3
(layer 1)
Serial line Ethernet
IEC 2787/2000
Figure 3 – Selected standard provisions of the TCP/IP
protocol suite RFC 2200 (example)
60870-5-104 © IEC:2000 – 21 –
5 Definition of Application Protocol Control Information (APCI)
The transport interface (User to TCP interface) is a stream-oriented interface which does not
define any start or stop mechanism for the ASDUs of IEC 60870-5-101. In order to detect the
start and the end of the ASDUs, each APCI includes the following delimiting elements: a start
character, the specification of the length of the ASDU, plus the control field (see figure 4).
Either a complete APDU (or, for control purposes, only the APCI fields) may be transferred
(see figure 5).
NOTE The abbreviations used above are taken from clause 5 of IEC 60870-5-3 as follows.
APCI Application Protocol Control Information
ASDU Application Service Data Unit
APDU Application Protocol Data Unit
START 68H
Length of the APDU (max. 253)
Control field octet 1
APCI
Control field octet 2
Control field octet 3
Control field octet 4
APDU
Length
ASDU defined
in IEC 60870-5-101
ASDU
and IEC 60870-5-104
IEC 2788/2000
Figure 4 – APDU of the defined telecontrol companion standard
START 68H
Length of APDU
Control field octet 1
APCI
Control field octet 2
Length = 4
Control field octet 3
Control field octet 4
IEC 2789/2000
Figure 5 – APCI of the defined telecontrol companion standard
60870-5-104 © IEC:2000 – 23 –
START 68H defines the point of start within the data stream.
The length of the APDU defines the length of the body of the APDU, which consists of the four
control field octets of the APCI plus the ASDU. The first counted octet is the first octet of the
control field, the last counted octet is the last octet of the ASDU. The maximum length of
the ASDU is limited to 249 because the maximum value of the field length of APDU is
253 (APDU = 255 minus start and length octet) and the length of the control field is 4 octets.
max
The control field defines control information for the protection against loss and duplication of
messages, start and stop of message transfers and the supervision of transport connections.
The counter mechanism of the control field is defined according to 2.3.2.2.1 to 2.3.2.2.5 of the
ITU-T X.25 recommendation.
Figures 6, 7 and 8 show the definition of the control field.
Three types of control field formats are used to perform numbered information transfer (I format),
numbered supervisory functions (S format) and unnumbered control functions (U format).
Control field octet 1 bit 1 = 0 defines the I format. I format APDUs always contain an ASDU.
The control information of an I format is shown in figure 6.
Bit 8 7 6 5 4 3 2 1
Send Sequence Number N(S) 0
LSB
octet 1
MSB Send Sequence Number N(S)
octet 2
Receive Sequence Number N(R) 0
LSB
octet 3
MSB Receive Sequence Number N(R)
octet 4
IEC 2790/2000
Figure 6 – Control field of type Information transfer format (I format)
Control field octet 1 bit 1 = 1 and bit 2 = 0 defines the S format. S format APDUs consist of the
APCI only. The control information of an S format is shown in figure 7.
Bit 8 7 6 5 4 3 2 1
0 1
0 octet 1
0 octet 2
LSB
Receive Sequence Number N(R) 0
octet 3
MSB
Receive Sequence Number N(R)
octet 4
IEC 2791/2000
Figure 7 – Control field of type numbered supervisory functions (S format)
60870-5-104 © IEC:2000 – 25 –
Control field octet 1 bit 1 = 1 and bit 2 = 1 defines the U format. U format APDUs consist of the
APCI only. The control information of a U format is shown in figure 8. Only one function –
TESTFR, STOPDT or STARTDT – may be active at the same time.
Bit 8 7 6 5 4 3 2 1
TESTFR STOPDT STARTDT
1 1 octet 1
con act con act con act
octet 2
0 0 octet 3
octet 4
IEC 2792/2000
Figure 8 – Control field of type unnumbered control functions (U format)
5.1 Protection against loss and duplication of messages
The use of the Send Sequence Number N(S) and the Receive Sequence Number N(R) is
identical to the method defined in ITU-T X.25. For simplification purposes, the additional
sequences are defined in figures 9 to 12.
Both sequence numbers are sequentially increased by one for each APDU and each direction.
The transmitter increases the Send Sequence Number N(S) and the receiver increases the
Receive Sequence Number N(R). The receiving station acknowledges each APDU or a number
of APDUs when it returns the Receive Sequence Number up to the number whose APDUs are
properly received. The sending station holds the APDU or APDUs in a buffer until it receives
back its own Send Sequence Number as a Receive Sequence Number which is a valid
acknowledge for all numbers <= the received number. Then it may delete the correctly
transmitted APDUs from the buffer. In case of longer data transmission in one direction only,
an S format has to be sent in the other direction to acknowledge the APDUs before buffer
overflow or time out. This method should be used in both directions. After the establishment of
a TCP connection, the send and receive sequence numbers are set to zero.
The following definitions are valid for figures 9 to 16:
V(S) = Send state variable (see ITU-T X.25);
V(R) = Receive state variable (see ITU-T X.25);
Ack = Indicates that the DTE has received correctly all I format APDUs numbered up to and including this number;
I(a,b) = Information format APDU with a = send sequence number and b = receive sequence number;
S(b) = Supervisory format APDU with b = receive sequence number;
U = Unnumbered control function APDU.
60870-5-104 © IEC:2000 – 27 –
Station A
Station B
Internal counters V after
Internal counters V after
APDU was sent or received
APDU was sent or received
Ack V(S) V(R) V(S) V(R) Ack
0 0 0 0 0 0
I (0,0) 1
I (1,0) 2
I (2,0) 3
I (0,3)
I (1,3)
2 1 3
I (3,2) 4
2 4
IEC 2793/2000
Figure 9 – Undisturbed sequences of numbered I format APDUs
Station B
Station A
Internal counters V after Internal counters V after
APDU was sent or received APDU was sent or received
Ack V(S) V(R) V(S) V(R) Ack
0 0 0 0 0 0
I (0,0) 1
I (1,0) 2
I (2,0) 3
Time-out t2
S(3)
IEC 2794/2000
Figure 10 – Undisturbed sequences of numbered I
format APDUs acknowledged by an S format APDU
60870-5-104 © IEC:2000 – 29 –
Station A Station B
Internal counters V after
Internal counters V after
APDU was sent or received
APDU was sent or received
Ack V(S) V(R) V(S) V(R) Ack
0 0 0 0 0 0
I (0,0)
2 1
I (2,0)
Sequence
Active close
error
Active open follows
(see figures 17
to 20)
IEC 2795/2000
Figure 11 – Disturbed sequence of numbered I format APDUs
Station B
Station A
Internal counters V after
Internal counters V after
APDU was sent or received
APDU was sent or received
Ack V(S) V(R) V(S) V(R) Ack
0 00 00 0
I (0,0)
S (1)
Time-out t1
Active close
Active open follows
(see figures 17
to 20)
IEC 2796/2000
Figure 12 – Time-out in case of a not acknowledged last I format APDU
5.2 Test procedures
Unused, but open, connections may be periodically tested in both directions by sending test APDUs
(TESTFR = act) which are confirmed by the receiving station sending TESTFR = con. Both stations
may initiate the test procedure after a specified period of time in which no data transfers occur
(time out). The reception of every frame – I frame, S frame or U frame – retriggers timer t3.
60870-5-104 © IEC:2000 – 31 –
Station B has to supervise the connection independently. However, as long as it receives test
frames from station A, it will not send test frames.
The test procedure can also be initiated on "active” connections where absence of activity is
possible for extended times and connectivity needs to be assured.
Station B
Station A
Internal counters V after Internal counters V after
APDU was sent or received APDU was sent or received
Ack V(S) V(R) V(S) V(R) Ack
0 00 00 0
I (0,0) 1
I (1,0) 2
S (2)
Time-out t3
U (TESTFR act)
U (TESTFR con)
IEC 2797/2000
Figure 13 – Undisturbed test procedure
Station A Station B
Internal counters V after Internal counters V after
APDU was sent or received APDU was sent or received
Ack V(S) V(R) V(S) V(R) Ack
0 00 00 0
I (0,0)
I (1,0) 2
S (2)
Time-out t3
U (TESTFR act)
Time-out t1
Active close
Active open follows
(see figures 17
to 20)
IEC 2798/2000
Figure 14 – Unconfirmed test procedure
60870-5-104 © IEC:2000 – 33 –
5.3 Transmission control using Start/Stop
STARTDT (Start Data Transfer) and STOPDT (Stop Data Transfer) are used by the controlling
station (for example, Station A), to control the data transfer from a controlled station (Station
B). This is useful, for example, when more than one connection between the stations is open
and therefore available, but only one connection at a time is used for the data transfer. The
defined functionality for STARTDT and STOPDT avoids loss of data in the case of switchover
from one connection to another. STARTDT and STOPDT are also used with single connections
between the stations to control the traffic on the connection.
When the connection is established, user data transfer is not automatically enabled from the
controlled station on that connection, i.e. STOPDT is the default state when a connection is
established. In this state, the controlled station does not send any data via this connection,
except unnumbered control functions and confirmations to such functions. The controlling
station must activate the user data transfer on a connection by sending a STARTDT act via this
connection. The controlled station responds to this command with a STARTDT con. If the
STARTDT is not confirmed, the connection is closed by the controlling station. This implies that
after station initialization (see 7.1) STARTDT must always be sent before any user data
transfer from the controlled station (for example, general interrogated information) is initiated.
Any pending user data in the controlled station is sent only after the STARTDT con.
STARTDT/STOPDT is a mechanism for the controlling station to activate/deactivate the
monitoring direction. The controlling station may send commands or setpoints even if it has not
yet received the activation confirmation. Send and receive counters continue their functionality
independent of the use of STARTDT/STOPDT.
Station A
Station B
Internal counters V after Internal counters V after
APDU was sent or received
APDU was sent or received
Ack V(S) V(S) V(R) Ack
V(R)
0 00 00 0
Connection
established
U (STARTDT act)
U (STARTDT con)
Data transfer
enabled
or
U (STARTDT act)
Time-out t1
Active close
Active open follows
(see figures 17
to 20)
IEC 2799/2000
Figure 15 – Start data transfer procedure
60870-5-104 © IEC:2000 – 35 –
In the case of, for example, a switchover from an active connection to another connection (for
example, by an operator), the controlling station first transmits a STOPDT act on the active
connection. The controlled station stops the user data transfer via this connection and returns
a STOPDT con. Pending ACKs to user data can be sent from the point of time when the
controlled station receives STOPDT act to the point of time when it returns STOPDT con. After
receiving the STOPDT con, the controlling station may close the connection. A STARTDT on
the other established connection is needed to start the data transfer from the controlled station
on that connection.
Station B
Station A
Internal counters V after
Internal counters V after
APDU was sent or received
APDU was sent or received
Ack V(S) V(R) V(S) V(R) Ack
0 00 00 0
Connection
established
U (STOPDT act)
U (STOPDT con)
or
U (STOPDT act)
Data loss
Time-out t1
possible
Active close
Active open follows
(see figures 17
to 20)
IEC 2800/2000
Figure 16 – Stop data transfer procedure
5.4 Portnumber
Every TCP address consists of an IP address and a portnumber. Every equipment connected
to the TCP-LAN has its particular IP address, while the same portnumber is defined for the
complete system (see RFC 1700). For use in this standard, the portnumber
is defined and has been confirmed by IANA (Internet Assigned Numbers Authority).
60870-5-104 © IEC:2000 – 37 –
5.5 Maximum number of outstanding I format APDUs (k)
The value of k shall indicate the maximum number of sequentially numbered I format APDUs
that the DTE may have outstanding (i.e. unacknowledged) at a given time. Each I frame
is sequentially numbered and may have the value 0 through modulus n minus 1, where
"modulus” is the modulus of the sequence numbers which is defined by the parameter n. The
value of k shall never exceed n – 1 for modulo n operation (see 2.3.2.2.1 and 2.4.8.6 of the
ITU-T X.25 recommendation).
– The transmitter stops the transmission at k unacknowledged I format APDUs.
*
– The receiver acknowledges at the latest after receiving w = I format APDUs
– The maximum number of k is n – 1 for modulo n operation.
Maximum range of values of k: 1 to 32767 (2 –1) APDUs, accuracy 1 APDU.
Maximum range of values of w: 1 to 32767 APDUs, accuracy 1 APDU (recommendation: w
should not exceed two-thirds of k).
________
*
Acknowledging before k is reached avoids a transmission stop.
60870-5-104 © IEC:2000 – 39 –
6 Selection of ASDUs defined in IEC 60870-5-101
and additional ASDUs
The following ASDUs defined in IEC 60870-5-101 and in clause 8 of this standard are valid:
Table 1 – Process information in monitor direction
TYPE IDENTIFICATION := UI8[1.8]<0.44>
<0> := not defined
<1> := single-point information M_SP_NA_1
<3> := double-point information M_DP_NA_1
<5> := step position information M_ST_NA_1
<7> := bitstring of 32 bits M_BO_NA_1
<9> := measured value, normalized value M_ME_NA_1
<11> := measured value, scaled value M_ME_NB_1
<13> := measured value, short floating point number M_ME_NC_1
<15> := integrated totals M_IT_NA_1
<20> := packed single-point information with status change detection M_PS_NA_1
<21> := measured value, normalized value without quality descriptor M_ME_ND_1
<22.29> := reserved for further compatible definitions
* <30> := single-point information with time tag CP56Time2a M_SP_TB_1
* <31> := double-point information with time tag CP56Time2a M_DP_TB_1
* <32> := step position information with time tag CP56Time2a M_ST_TB_1
* <33> := bitstring of 32 bit with time tag CP56Time2a M_BO_TB_1
* <34> := measured value, normalized value with time tag CP56Time2a M_ME_TD_1
* <35> := measured value, scaled value with time tag CP56Time2a M_ME_TE_1
* <36> := measured value, short floating point number
with time tag CP56Time2a M_ME_TF_1
* <37> := integrated totals with time tag CP56Time2a M_IT_TB_1
* <38> := event of protection equipment with time tag CP56Time2a M_EP_TD_1
* <39> := packed start events of protection equipment
with time tag CP56Time2a M_EP_TE_1
* <40> := packed output circuit information of protection equipment
with time tag CP56Time2a M_EP_TF_1
<41.44> := reserved for further compatible definitions
* These types are defined in amendment 1 of IEC 60870-5-101.
60870-5-104 © IEC:2000 – 41 –
Table 2 – Process information in control direction
TYPE IDENTIFICATION := UI8[1.8]<45.69>
CON <45> := single command C_SC_NA_1
CON <46> := double command C_DC_NA_1
CON <47> := regulating step command C_RC_NA_1
CON <48> := set point command, normalized value C_SE_NA_1
CON <49> := set point command, scaled value C_SE_NB_1
CON <50> := set point command, short floating point number C_SE_NC_1
<51> := bitstring of 32 bits C_BO_NA_1
CON
<52.57> := reserved for further compatible definitions
ASDUs for process information in control direction with time tag:
CON <58> := single command with time tag CP56Time2a C_SC_TA_1
CON <59> := double command with time tag CP56Time2a C_DC_TA_1
CON <60> := regulating step command with time tag CP56Time2a C_RC_TA_1
CON <61> := set point command, normalized value with time tag CP56Time2a C_SE_TA_1
CON <62> := set point command, scaled value with time tag CP56Time2a C_SE_TB_1
CON <63> := set point command, short floating-point number
with time tag CP56Time2a C_SE_TC_1
CON <64> := bitstring of 32 bits with time tag CP56Time2a C_BO_TA_1
<65.69> := reserved for further compatible definitions
Process information in control direction may be sent with or without a time tag but must not be
mixed when sending to a given station.
NOTE ASDUs marked "CON" in the control direction are confirmed application services and may be mirrored in
the monitor direction with different causes of transmission. These mirrored ASDUs are used for positive/negative
acknowledgements (verifications).
60870-5-104 © IEC:2000 – 43 –
Table 3 – System information in monitor direction
TYPE IDENTIFICATION := UI8[1.8]<70.99>
<70> := end of initialization M_EI_NA_1
<71.99> := reserved for further compatible definitions
Table 4 – System information in control direction
TYPE IDENTIFICATION := UI8[1.8]<100.109>
CON <100> := interrogation command C_IC_NA_1
CON <101> := counter interrogation command C_CI_NA_1
<102> := read command C_RD_NA_1
CON <103> := clock synchronization command (optional, see 7.6) C_CS_NA_1
CON <105> := reset process command C_RP_NA_1
CON <107> := test command with time tag CP56Time2a C_TS_TA_1
<108.109> := reserved for further compatible definitions
Table 5 – Parameter in control direction
TYPE IDENTIFICATION := UI8[1.8]<110.119>
CON <110> := parameter of measured value, normalized value P_ME_NA_1
CON <111> := parameter of measured value, scaled value P_ME_NB_1
CON <112> := parameter of measured value, short floating-point number P_ME_NC_1
CON <113> := parameter activation P_AC_NA_1
<114.119> := reserved for further compatible definitions
Table 6 – File transfer
TYPE IDENTIFICATION := UI8[1.8]<120.127>
<120> := file ready F_FR_NA_1
<121> := section ready F_SR_NA_1
<122> := call directory, select file, call file, call section F_SC_NA_1
<123> := last section, last segment F_LS_NA_1
<124> := ack file, ack section F_AF_NA_1
<125> := segment F_SG_NA_1
<126> := directory F_DR_TA_1
<127> := reserved for further compatible definitions
NOTE ASDUs marked CON in the control direction are confirmed application services and may be mirrored in the
monitor direction with different causes of transmission. These mirrored ASDUs are used for positive/negative
acknowledgements (verifications).
60870-5-104 © IEC:2000 – 45 –
7 Mapping of selected application data units and functions to the TCP services
In this clause, the functions which are selected from IEC 60870-5-5 for use in this standard
are specified. The application services defined in this standard are assigned to the
suitable transport services defined in RFC 793. The ASDU labels specified are as defined in
IEC 60870-5-5.
The controlling station is equivalent to the client (connector), the controlled station to the server
(listener).
7.1 Station initialization (6.1.5 to 6.1.7 of IEC 60870-5-5)
Release of connections may be initiated by either the controlling or the controlled station.
Connection establishment is performed by
– the control
...
NORME CEI
