IEC TS 62332-1:2005

SPÉCIFICATION CEI
TECHNIQUE
IEC
TS 62332-1
TECHNICAL
Première édition
SPECIFICATION
First edition
2005-09
Systèmes d'isolation électrique (SIE) –
Evaluation thermique de composants
liquides et solides combinés –
Partie 1:
Exigences générales
Electrical insulation systems (EIS) –
Thermal evaluation of combined liquid
and solid components –
Part 1:
General requirements
Numéro de référence
Reference number
CEI/IEC/TS 62332-1:2005
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
SPÉCIFICATION CEI
TECHNIQUE
IEC
TS 62332-1
TECHNICAL
Première édition
SPECIFICATION
First edition
2005-09
Systèmes d'isolation électrique (SIE) –
Evaluation thermique de composants
liquides et solides combinés –
Partie 1:
Exigences générales
Electrical insulation systems (EIS) –
Thermal evaluation of combined liquid
and solid components –
Part 1:
General requirements
 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
R
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

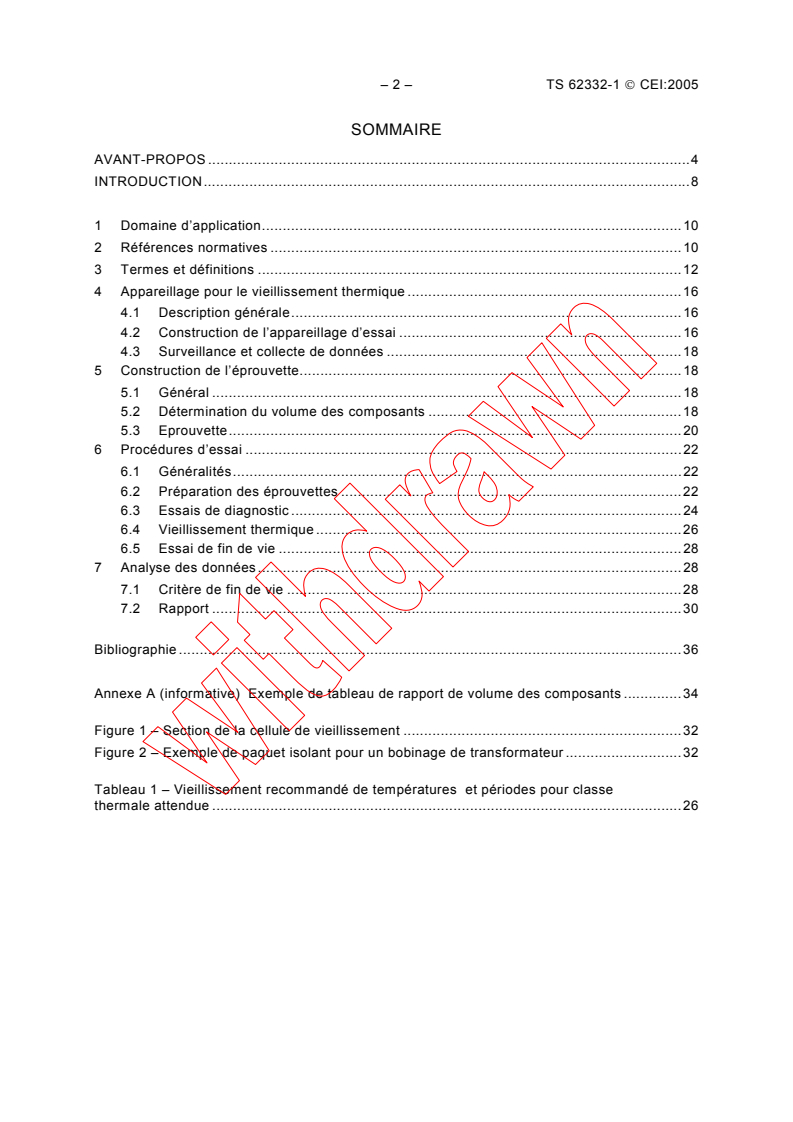

– 2 – TS 62332-1  CEI:2005
SOMMAIRE
AVANT-PROPOS .4
INTRODUCTION.8

1 Domaine d’application.10
2 Références normatives .10
3 Termes et définitions .12
4 Appareillage pour le vieillissement thermique .16
4.1 Description générale.16
4.2 Construction de l’appareillage d’essai .16
4.3 Surveillance et collecte de données .18
5 Construction de l’éprouvette.18
5.1 Général .18
5.2 Détermination du volume des composants .18
5.3 Eprouvette.20
6 Procédures d’essai .22
6.1 Généralités.22
6.2 Préparation des éprouvettes .22
6.3 Essais de diagnostic .24
6.4 Vieillissement thermique .26
6.5 Essai de fin de vie .28
7 Analyse des données.28
7.1 Critère de fin de vie .28
7.2 Rapport .30

Bibliographie .36

Annexe A (informative) Exemple de tableau de rapport de volume des composants .34

Figure 1 – Section de la cellule de vieillissement .32
Figure 2 – Exemple de paquet isolant pour un bobinage de transformateur .32

Tableau 1 – Vieillissement recommandé de températures et périodes pour classe
thermale attendue .26

TS 62332-1  IEC:2005 – 3 –
CONTENTS
FOREWORD.5
INTRODUCTION.9
1 Scope.11
2 Normative references.11
3 Terms and definitions .13
4 Thermal ageing test apparatus.17
4.1 General description .17
4.2 Construction of the test apparatus .17
4.3 Monitoring and data collection.19
5 Construction of the test object.19
5.1 General .19
5.2 Determination of component volumes .19
5.3 Test object .21
6 Test procedures.23
6.1 General .23
6.2 Preparation of the test objects .23
6.3 Diagnostic tests .25
6.4 Thermal ageing .27
6.5 End-point testing .29
7 Analysis of data .29
7.1 End-point criteria .29
7.2 Report .31

Annex A (informative) Component volume ratio spreadsheet example.35

Bibliography .37

Figure 1 – Ageing cell cross-section .33
Figure 2 – Example of insulation package for a transformer winding .33

Table 1 – Recommended ageing temperatures and periods for expected thermal class.27

– 4 – TS 62332-1  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
SYSTÈMES D’ISOLATION ÉLECTRIQUE (SIE) –
EVALUATION THERMIQUE DE COMPOSANTS
LIQUIDES ET SOLIDES COMBINÉS –

Partie 1: Exigences générales
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La tâche principale des comités d’études de la CEI est l’élaboration des Normes
internationales. Exceptionnellement, un comité d’études peut proposer la publication d’une
spécification technique
• lorsqu’en dépit de maints efforts, l’accord requis ne peut être réalisé en faveur de la
publication d’une Norme internationale, ou
• lorsque le sujet en question est encore en cours de développement technique ou quand,
pour une raison quelconque, la possibilité d’un accord pour la publication d’une Norme
internationale peut être envisagée pour l’avenir mais pas dans l’immédiat.
Les spécifications techniques font l’objet d’un nouvel examen trois ans au plus tard après leur
publication afin de décider éventuellement de leur transformation en Normes internationales.

TS 62332-1  IEC:2005 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
ELECTRICAL INSULATION SYSTEMS (EIS) –
THERMAL EVALUATION OF COMBINED LIQUID
AND SOLID COMPONENTS –
Part 1: General requirements
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
The main task of IEC technical committees is to prepare International Standards. In
exceptional circumstances, a technical committee may propose the publication of a technical
specification when
• the required support cannot be obtained for the publication of an International Standard,
despite repeated efforts, or
• the subject is still under technical development or where, for any other reason, there is the
future but no immediate possibility of an agreement on an International Standard.
Technical specifications are subject to review within three years of publication to decide
whether they can be transformed into International Standards.

– 6 – TS 62332-1  CEI:2005
La CEI 62332-1, qui est une spécification technique, a été établie par le comité d’études 112:
Evaluation et quantification des matériels et des systèmes d'isolation électrique (titre
provisoire) de la CEI.
Le texte de cette spécification technique est issu des documents suivants:
Projet d’enquête Rapport de vote
98/213/DTS 112/4/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette spécification technique.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les données
relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
TS 62332-1  IEC:2005 – 7 –
IEC 62332-1, which is a technical specification, has been prepared by IEC technical committee
112: Evaluation and quantification of electrical insulating materials and systems (provisional
title).
The text of this technical specification is based on the following documents:
Enquiry draft Report on voting
98/213/DTS 112/4/RVC
Full information on the voting for the approval of this technical specification can be found in the
report on voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until the
maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in the data
related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – TS 62332-1  CEI:2005
INTRODUCTION
Cette spécification technique décrit une méthode pour l'évaluation thermique des systèmes
d'isolation électrique (SIE) pour les produits électrotechniques avec des composants liquides
et solides combinés. La Partie 1 couvre les exigences générales d'essai. Les parties suivantes
couvriront les exigences d'essai spécifiques de produits.
Avant cette spécification technique, la procédure standard pour déterminer l’endurance
thermique des systèmes d'isolation pour les produits immergés comprenait deux processus:
premièrement, le vieillissement en ampoules scellées et, deuxièmement le vieillissement des
modèles grandeur nature.
Le vieillissement de modèles grandeur nature est impraticable, particulièrement pour de grands
produits, tels que des transformateurs de puissance. De même, l'utilisation du vieillissement en
ampoules scellées n'est pas pratique si l’on teste des composants ayant des tenues
thermiques rigoureusement différentes. Par exemple, l'essai d'un système avec un matériau
solide d’index thermique de 200 °C avec un liquide ayant une tenue thermique de 130 °C ne
peut pas être réalisé efficacement. Les températures de vieillissement accélérées, qui
vieillissent correctement le liquide, auront comme conséquence des périodes de vieillissement
extrêmement longues pour le solide. Les températures de vieillissement accélérées qui
vieillissent correctement le solide, auront comme conséquence un extrême, ou même
dangereux, vieillissement du liquide.
Cette spécification technique décrit une procédure de vieillissement thermique accélérée et un
modèle qui permet aux matériaux solides d’être vieillis à des températures différentes des
températures de vieillissement du liquide; tous étant dans le même appareil. Le modèle agit
plus en mode de vieillissement réel des systèmes d'isolation, où l'isolation solide près des
parties actives est exposée à des températures beaucoup plus élevées que la majeure partie
du volume du liquide présent dans l'équipement. Le modèle contient tous les éléments
primordiaux du SIE, et dans des rapports qui reproduisent les produits électrotechniques réels.
Le modèle a des possibilités de double température qui permettent la commande indépendante
de la température des composants solides et liquides par l'utilisation de circuits séparés. Une
bibliographie détaillée est fournie.
Ce procédé n'est actuellement pas applicable aux SIE avec des conducteurs émaillés. Les
recommandations concernant la façon de les inclure sont bienvenues. Ce document a été
préparé en concertation avec le TC 14, transformateurs de puissance. Tous les commentaires
ou suggestions d'autres comités techniques pour rendre le document plus général sont
bienvenus.
TS 62332-1  IEC:2005 – 9 –
INTRODUCTION
This technical specification describes a method for the thermal evaluation of electrical
insulation systems (EIS) for electrotechnical products with combined liquid and solid
components. Part 1 covers general test requirements. Subsequent parts should cover specific
product test requirements.
Prior to this technical specification, the standard procedure for determining the thermal
endurance of insulation systems for liquid-immersed products involved one of two processes:
firstly, sealed-tube ageing and, secondly, ageing of full-scale models.
The use of full-scale models is impractical, especially for larger products, such as power
transformers. Similarly, the use of sealed-tube ageing is not practical when testing components
having drastically different thermal capabilities. For example, testing of a system with a solid
material with a 200 °C thermal index with a liquid having a 130 °C thermal capability cannot be
performed efficiently. Accelerated ageing temperatures, which fairly age the liquid, will result in
extremely long ageing times for the solid. Accelerated ageing temperatures, which fairly age
the solid, will result in extreme, or even hazardous ageing of the liquid.
This technical specification describes an accelerated thermal ageing procedure and process
model that allows for the solid materials to be aged at temperatures separate from the liquid
ageing temperatures, all in the same apparatus. The model acts more in the true-life ageing
mode of insulation systems, where solid insulation near the active parts is exposed to much
higher temperatures than the bulk liquid in the equipment. The model contains all the primary
EIS elements, and in relative component ratios which compare with actual electrotechnical
products.
The model has a dual temperature capability that allows independent control of the
temperature of the solid and liquid components by the use of separate circuits. A detailed
bibliography is provided.
This procedure is currently not applicable to EIS with enamel-coated conductors.
Recommendations on how to include them are welcome. This standard has been prepared in
conjunction with TC 14, Power transformers. Any comments or suggestions from other
technical committees to make the standard more general are welcome.

– 10 – TS 62332-1  CEI:2005
SYSTÈMES D’ISOLATION ÉLECTRIQUE (SIE) –
ÉVALUATION THERMIQUE DE COMPOSANTS LIQUIDES
ET SOLIDES COMBINÉS –
Partie 1: Exigences générales
1 Domaine d’application
La présente partie de la CEI 62332 est applicable aux SIE contenant des composants solides
et liquides où la contrainte thermique est le facteur de vieillissement dominant, sans restriction
de la classe de tension. Ce procédé n'est pas applicable aux SIE contenant un conducteur
émaillé.
La présente partie indique une méthode d'essai à double température pour l'évaluation et la
qualification thermiques des systèmes d'isolation électrique (SIE).
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60156: Isolants liquides – Détermination de la tension de claquage à fréquence industrielle
– Méthode d'essai
CEI 60216-3: Matériaux isolants électriques – Propriétés d'endurance thermique – Partie 3:
Instructions pour le calcul des caractéristiques d'endurance thermique
CEI 60216-5: Matériaux isolants électriques – Propriétés d'endurance thermique – Partie 5:
Détermination de l'indice d'endurance thermique relatif (RTE) d'un matériau isolant
CEI 60243-1: Rigidité diélectrique des matériaux isolants - Méthodes d'essai - Partie 1: Essais
aux fréquences industrielles
CEI 60247: Liquides isolants – Mesure de la permittivité relative, du facteur de dissipation
diélectrique (tan ) et de la résistivité en courant continu
CEI 60250: Méthodes recommandées pour la détermination de la permittivité et du facteur de
dissipation des isolants électriques aux fréquences industrielles, audibles et radioélectriques
(ondes métriques comprises)
CEI 60296: Fluides pour applications électrotechniques – Huiles minérales isolantes neuves
pour transformateurs et appareillages de connexion
CEI 60422: Guide de maintenance et de surveillance des huiles minérales isolantes en service
dans les matériels électriques
CEI 60450 : Mesure du degré de polymérisation moyen viscosimétrique des matériaux isolants
cellulosiques neufs et vieillis à usage électrique
CEI 60505: Evaluation et qualification des systèmes d'isolation électrique

TS 62332-1  IEC:2005 – 11 –
ELECTRICAL INSULATION SYSTEMS (EIS) –
THERMAL EVALUATION OF COMBINED LIQUID
AND SOLID COMPONENTS –
Part 1: General requirements
1 Scope
This part of IEC 62332 is applicable to EIS containing solid and liquid components where the
thermal stress is the dominant ageing factor, without restriction to voltage class. This
procedure is not applicable to EIS containing enamel-coated conductors.
This part specifies a dual-temperature test procedure for the thermal evaluation and
qualification of electrical insulation systems (EIS).
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60156: Insulating liquids – Determination of the breakdown voltage at power frequency –
Test method
IEC 60216-3: Electrical insulating materials – Thermal endurance properties – Part 3:
Instructions for calculating thermal endurance characteristics
IEC 60216-5: Electrical insulating materials – Thermal endurance properties – Part 5:
Determination of relative thermal endurance index (RTE) of an insulating material
IEC 60243-1: Electrical strength of insulating materials – Test methods – Part 1: Tests at power
–frequencies
IEC 60247: Insulating liquids – Measurement of relative permittivity, dielectric dissipation factor
(tan ) and d.c. resistivity
IEC 60250: Recommended methods for the determination of the permittivity and dielectric
dissipation factor of electrical insulating materials at power, audio and radio frequencies
including metre wavelengths
IEC 60296: Fluids for electrotechnical applications – Unused mineral insulating oils for
transformers and switchgear
IEC 60422: Supervision and maintenance guide for mineral insulating oils in electrical
equipment
IEC 60450: Measurement of the average viscometric degree of polymerization of new and aged
cellulosic electrically insulating materials
IEC 60505: Evaluation and qualification of electrical insulation systems

– 12 – TS 62332-1  CEI:2005
CEI 60554-2: Papiers cellulosiques à usages électriques – Partie 2: Méthodes d'essai
CEI 60567: Guide d'échantillonnage de gaz et d'huile dans les matériels électriques immergés,
pour l'analyse des gaz libres et dissous
CEI 60599: Matériels électriques imprégnés d'huile minérale en service – Guide pour
l'interprétation de l'analyse des gaz dissous et des gaz libres
CEI 60763-2 : Spécification pour cartons comprimés et contrecollés – Partie 2 :Méthodes
d’essai
CEI 60814: Isolants liquides – Cartons et papiers imprégnés d'huile – Détermination de la
teneur en eau par titrage coulométrique de Karl Fischer automatique
CEI 61198: Huiles minérales isolantes; méthodes pour la détermination du 2-furfural et ses
dérivés
CEI 61620: Isolants liquides – Détermination du facteur de dissipation diélectrique par la
mesure de la conductance et de la capacité – Méthode d'essai
CEI 61857-1: Systèmes d'isolation électrique – Procédures d'évaluation thermique – Partie 1:
Exigences générales – Basse tension
CEI 62021-1: Liquides isolants – Détermination de l'acidité – Partie 1: Titrage potentiométrique
automatique
CEI 62114: Systèmes d'isolation électrique (SIE) – Classification thermique
ISO 287: Papier et carton – Détermination de l'humidité – Méthode par séchage à l'étuve
ISO 1924 (toutes les parties) Papier et carton – Détermination des propriétés de traction
ISO 2049: Produits pétroliers – Détermination de la couleur (échelle ASTM)
ISO 6295: Produits pétroliers. Huiles minérales – Détermination de la tension interfaciale entre
huile et eau. Méthode de l'anneau
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions dont certains sont extraits
de la CEI 60505, ainsi que les suivants, s'appliquent.
3.1
système d’isolation électrique
SIE
structure isolante, comprenant un ou plusieurs matériaux isolants électriques (MIE) avec les
parties conductrices associées, utilisée dans un dispositif électrotechnique
[CEI 60505, définition 3.1.1].
NOTE Des MIE avec différents indices thermiques (ATE RTE selon la CEI 60216-5) peuvent être combinés pour
former un SIE, qui a une classe thermique qui peut être supérieure ou inférieure à celle de n'importe lequel des
différents composants selon la CEI 60505.

TS 62332-1  IEC:2005 – 13 –
IEC 60554-2: Cellulosic papers for electrical purposes – Part 2: Methods of test
IEC 60567: Guide for the sampling of gases and of oil from oil-filled electrical equipment and
for the analysis of free and dissolved gases
IEC 60599: Mineral oil-impregnated electrical equipment in service – Guide to the interpretation
of dissolved and free gases analysis
IEC 60763-2: Specification for laminated pressboard – Part 2: Methods of test
IEC 60814: Insulating liquids – Oil-impregnated paper and pressboard – Determination of water
by automatic coulometric Karl Fischer titration
IEC 61198: Mineral insulating oils; methods for the determination of 2-furfural and related
compounds
IEC 61620: Insulating liquids – Determination of dielectric dissipation factor by measurement of
the conductance and capacitance – Test method
IEC 61857-1: Electrical insulation systems (EIS) – Procedures for thermal evaluation – Part 1:
General requirements – Low voltage
IEC 62021-1: Insulating liquids – Determination of acidity – Part 1: Automatic potentiometric
titration
IEC 62114: Electrical insulation systems (EIS) – Thermal classification
ISO 287: Paper and board – Determination of moisture content – Oven-drying method
ISO 1924 (all parts): Paper and board – Determination of tensile properties
ISO 2049: Petroleum products – Determination of colour (ASTM scale)
ISO 6295: Petroleum products – Mineral oils – Determination of interfacial tension of oil against
water – Ring method.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply, some of which
are taken from IEC 60505.
3.1
electrical insulation system
EIS
insulating structure containing one or more electrical insulating materials (EIM) together with
associated conducting parts employed in an electrotechnical device
[IEC 60505, definition 3.1.1]
NOTE EIMs with different temperature indices (ATE RTE according to IEC 60216-5) may be combined to form an
EIS, which has a thermal class that may be higher or lower than that of any of the individual components according
to IEC 60505.
– 14 – TS 62332-1  CEI:2005
3.2
SIE candidat
SIE en cours d'évaluation pour déterminer son aptitude (thermique) en service
3.3
SIE de référence
SIE évalué et déterminé, soit avec une expérience en service connue et enregistrée, soit sur la
base d’une évaluation fonctionnelle comparative connue
3.4
classe thermique
désignation d'un SIE qui est égale à la valeur numérique de la température maximale
d'utilisation, en degrés Celsius, pour laquelle le SIE est approprié et selon la CEI 62114,
Tableau 1
NOTE Le SIE peut être soumis aux températures de fonctionnement excédant sa classe thermique, ce qui peut
avoir comme conséquence une durée de vie plus courte.
3.5
indice d’endurance thermique d'un SIE
IET SIE
valeur numérique de la température, en degrés Celsius, du SIE de référence comme dérivé
d'une expérience en service connue ou sur la base d’une évaluation fonctionnelle comparative
connue
3.6
indice relatif d’endurance thermique d'un SIE
IRET SIE
valeur numérique de la température, en degrés Celsius, pour le SIE candidat relativement au
SIE connu par rapport au IET SIE d'un SIE de référence, quand les deux SIE sont soumis aux
mêmes procédures de vieillissement et de diagnostic dans un essai comparatif
3.7
éprouvette
échantillon ou partie du matériel d’origine, ou modèle représentant le matériel complètement
ou partiellement, y compris le SIE, pour être utilisé dans un essai fonctionnel
3.8
facteur de vieillissement thermique
contrainte thermique pouvant provoquer des modifications irréversibles du SIE
3.9
essai de diagnostic
application périodique d'un niveau spécifié d'un facteur de diagnostic à une éprouvette pour
déterminer si le critère de fin de vie a été atteint
3.10
critère de fin de vie
valeur choisie pour une propriété ou pour la modification d’une propriété définissant la fin de
vie du composant
[CEI 61857-1, définition 3.11 modifiée]
3.11
fin de vie
fin de la durée de vie d'une éprouvette, comme déterminé par tout composant choisi répondant
à son critère de fin de vie
TS 62332-1  IEC:2005 – 15 –
3.2
candidate EIS
EIS under evaluation to determine its service capability (thermal)
3.3
reference EIS
evaluated and established EIS with either a known service experience record or a known
comparative functional evaluation as a basis
3.4
thermal class
designation of an EIS that is equal to the numerical value of the maximum use temperature in
degrees Celsius for which the EIS is appropriate and according to IEC 62114, Table 1
NOTE An EIS may be subjected to operating temperatures exceeding its thermal class, which can result in shorter
expected life.
3.5
EIS assessed thermal endurance index
EIS ATE
numerical value of the temperature in degrees Celsius for the reference EIS as derived from
known service experience or a known comparative functional evaluation
3.6
EIS relative thermal endurance index
EIS RTE
numerical value of the temperature in degrees Celsius for the candidate EIS which is relative to
the known EIS ATE of a reference EIS, when both EIS are subjected to the same ageing and
diagnostic procedures in a comparative test
3.7
test object
piece of original equipment, a representation (model) of equipment, a component of or part of
equipment, including the EIS, intended for use in a functional test
3.8
thermal ageing factor
thermal stress that causes irreversible changes in the EIS
3.9
diagnostic test
periodic application of a specified level of a diagnostic factor to a test object to determine
whether the end-point criterion has been reached
3.10
end-point criterion
selected value of either a property or a change of property that defines the end of a
component’s life
[IEC 61857-1, definition 3.11 modified]
3.11
end-of-life
end of a test object’s life, as determined by any selected component meeting its end-point
criterion
– 16 – TS 62332-1  CEI:2005
3.12
cellule de vieillissement
récipient scellé partiellement rempli du MIE liquide et dans lequel est montée l’éprouvette, les
résistances chauffantes et les thermocouples pour la commande et la surveillance
4 Appareillage pour le vieillissement thermique
4.1 Description générale
L’appareillage pour le vieillissement thermique doit être conçu pour permettre le vieillissement
séparé de composants solides et liquides. Les SIE de référence et candidat doivent être
exposés à des cycles d’essai aux températures élevées choisies. Chaque cycle consiste en un
temps d'exposition spécifique à la température choisie et aux essais de diagnostic.
Le système d'essai consiste en
• cellules de vieillissement;
• alimentation d'énergie;
• système de commande;
• système de sécurité;
• système de prélèvement d'échantillons;
• système de contrôle/collecte de données.
4.2 Construction de l’appareillage d’essai
4.2.1 Cellule de vieillissement
Chaque cellule de vieillissement est un conteneur construit en acier inoxydable, la taille doit
être définie en fonction de la taille de l’éprouvette. Il faut que le volume de la cellule prenne en
considération l'espace exigé pour l'expansion thermique du liquide aux températures de
vieillissement. Les deux extrémités de la cellule doivent être fermées avec des couvercles
amovibles et fixés par des vis. L’éprouvette est montée dans la cellule de vieillissement.
Des ouvertures doivent être prévues pour
• le prélèvement d'échantillons du liquide;
• le passage de circuits électriques pour chauffer les parties actives;
• les éléments de contrôle et de surveillance;
• les résistances chauffantes;
• l'azote pour éliminer la possibilité d'oxydation du liquide.
La conception de la cellule de vieillissement doit être configurée pour maintenir les
thermocouples du liquide et les composants solides des éprouvettes immergés dans le liquide
à toutes les températures de vieillissement. Voir également 5.3.3.
Pour les détails spécifiques, voir Figure 1.
Il est recommandé que les cellules de vieillissement soient maintenues par un support.
4.2.2 Résistances chauffantes
Les résistances chauffantes doivent avoir des capacités thermiques pour maintenir la
température du liquide testé dans la gamme de températures définie par la procédure d'essai.

TS 62332-1  IEC:2005 – 17 –
3.12
ageing cell
sealed container partially filled with the liquid EIM and in which are mounted the test object,
liquid immersion heaters and thermocouples for control and monitoring
4 Thermal ageing test apparatus
4.1 General description
