IEC 60947-7-3:2002

NORME CEI
INTERNATIONALE IEC
60947-7-3
INTERNATIONAL
Première édition
STANDARD
First edition
2002-07
Appareillage à basse tension –
Partie 7-3:
Matériels accessoires –
Prescriptions de sécurité pour les blocs
de jonction à fusible
Low-voltage switchgear and controlgear –
Part 7-3:
Ancillary equipment –
Safety requirements for fuse terminal
blocks
Numéro de référence
Reference number
CEI/IEC 60947-7-3:2002
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
60947-7-3
INTERNATIONAL
Première édition
STANDARD
First edition
2002-07
Appareillage à basse tension –
Partie 7-3:
Matériels accessoires –
Prescriptions de sécurité pour les blocs
de jonction à fusible
Low-voltage switchgear and controlgear –
Part 7-3:
Ancillary equipment –
Safety requirements for fuse terminal
blocks
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
W
Commission Electrotechnique Internationale PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60947-7-3  CEI:2002

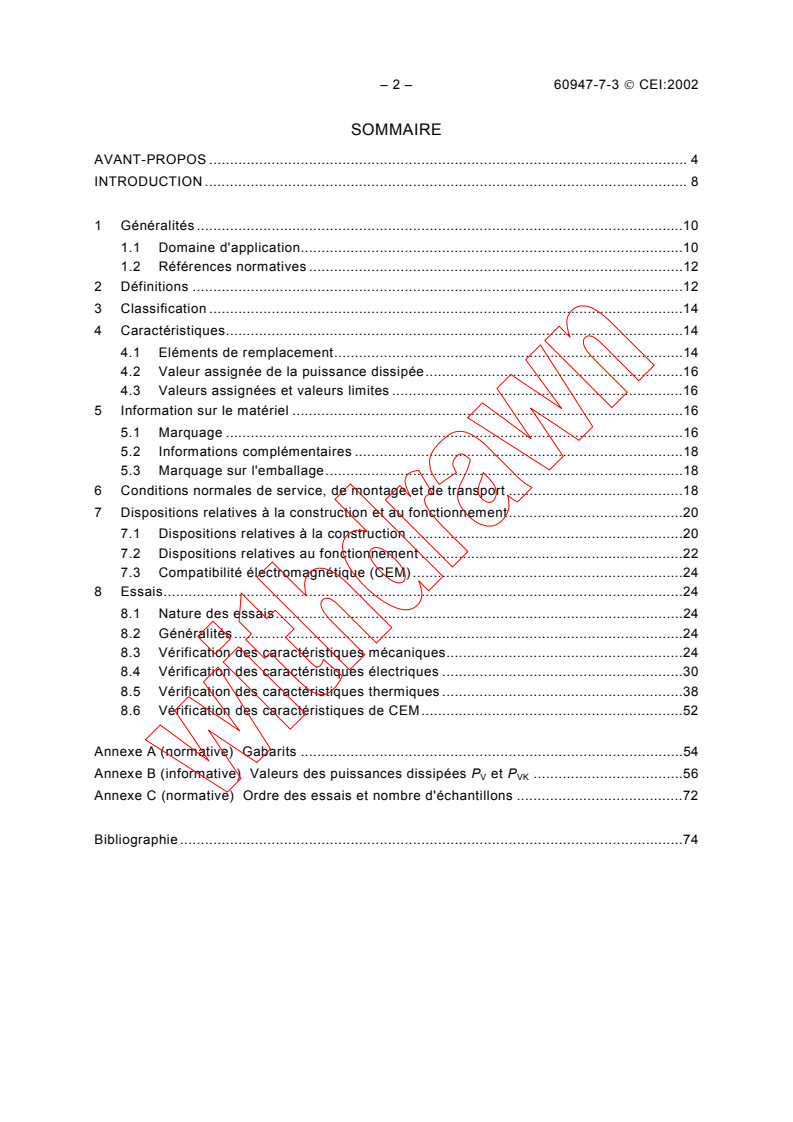

SOMMAIRE
AVANT-PROPOS . 4

INTRODUCTION .8

1 Généralités .10

1.1 Domaine d'application.10

1.2 Références normatives .12

2 Définitions .12

3 Classification .14
4 Caractéristiques.14
4.1 Eléments de remplacement.14
4.2 Valeur assignée de la puissance dissipée.16
4.3 Valeurs assignées et valeurs limites .16
5 Information sur le matériel .16
5.1 Marquage .16
5.2 Informations complémentaires .18
5.3 Marquage sur l'emballage.18
6 Conditions normales de service, de montage et de transport .18
7 Dispositions relatives à la construction et au fonctionnement.20
7.1 Dispositions relatives à la construction .20
7.2 Dispositions relatives au fonctionnement .22
7.3 Compatibilité électromagnétique (CEM) .24
8 Essais.24
8.1 Nature des essais.24
8.2 Généralités.24
8.3 Vérification des caractéristiques mécaniques.24
8.4 Vérification des caractéristiques électriques .30
8.5 Vérification des caractéristiques thermiques .38
8.6 Vérification des caractéristiques de CEM.52
Annexe A (normative) Gabarits .54
et P .56
Annexe B (informative) Valeurs des puissances dissipées P
V VK
Annexe C (normative) Ordre des essais et nombre d'échantillons .72
Bibliographie .74

60947-7-3  IEC:2002 – 3 –
CONTENTS
FOREWORD . 5

INTRODUCTION .9

1 General .11

1.1 Scope .11

1.2 Normative references .13

2 Definitions .13

3 Classification .15
4 Characteristics.15
4.1 Fuse-links.15
4.2 Rated power dissipation value .17
4.3 Rated and limiting values.17
5 Product information.17
5.1 Marking .17
5.2 Additional information .19
5.3 Marking on the packing unit .19
6 Normal service, mounting and transport conditions .19
7 Constructional and performance requirements .21
7.1 Constructional requirements .21
7.2 Performance requirements.23
7.3 Electromagnetic compatibility (EMC).25
8 Tests .25
8.1 Kinds of test .25
8.2 General .25
8.3 Verification of mechanical characteristics .25
8.4 Verification of electrical characteristics .31
8.5 Verification of thermal characteristics .39
8.6 Verification of EMC characteristics .53
Annex A (normative) Gauges .55
and P .57
Annex B (informative) Power dissipation values P
V VK
Annex C (normative) Order of tests and number of specimens .73
Bibliography.75

– 4 – 60947-7-3  CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
APPAREILLAGE À BASSE TENSION –

Partie 7-3: Matériels accessoires –

Prescriptions de sécurité pour les blocs de jonction à fusible

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60947-7-3 a été établie par le sous-comité 17B: Appareillage à
basse tension, du comité d'études 17 de la CEI: Appareillage.
Cette norme doit être lue conjointement avec la CEI 60947-1 et la CEI 60947-7-1. Les
dispositions des règles générales qui font l'objet de la CEI 60947-1 et les prescriptions pour
les blocs de jonction de la CEI 60947-7-1 sont applicables à la présente norme lorsque
celle-ci le précise. Les articles, paragraphes, tableaux, figures et annexes qui sont ainsi
applicables sont identifiés par référence à la CEI 60947-1 ou à la CEI 60947-7-1, par
exemple 1.2 de la CEI 60947-1, tableau 4 de la CEI 60947-7-1 ou annexe A de la

CEI 60947-1.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
17B/1193/FDIS 17B/1226/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Les annexes A et C font partie intégrante de cette norme.
L'annexe B est donnée uniquement à titre d'information.

60947-7-3  IEC:2002 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR –

Part 7-3: Ancillary equipment –

Safety requirements for fuse terminal blocks

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60947-7-3 has been prepared by subcommittee 17B: Low-voltage
switchgear and controlgear, of IEC technical committee 17: Switchgear and controlgear.
This standard shall be read in conjunction with IEC 60947-1 and IEC 60947-7-1. The
provisions of the general rules dealt with in IEC 60947-1 and the requirements for terminal
blocks of IEC 60947-7-1 are applicable to this standard, where specifically called for. Clauses
and subclauses, tables, figures and annexes thus applicable are identified by reference to
IEC 60947-1 or IEC 60947-7-1, e.g. 1.2 of IEC 60947-1, table 4 of IEC 60947-7-1 or annex A
of IEC 60947-1.
The text of this standard is based on the following documents:
FDIS Report on voting
17B/1193/FDIS 17B/1226/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
Annexes A and C form an integral part of this standard.
Annex B is for information only.

– 6 – 60947-7-3  CEI:2002
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2005.
A cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou

• amendée.
Le contenu du corrigendum de mars 2003 a été pris en considération dans cet exemplaire.

60947-7-3  IEC:2002 – 7 –
The committee has decided that the contents of this publication will remain unchanged
until 2005. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or

• amended.
The contents of the corrigendum of March 2003 have been included in this copy.

– 8 – 60947-7-3  CEI:2002
INTRODUCTION
La norme pour les blocs de jonction à fusible ne couvre pas seulement les prescriptions des

blocs de jonction mais prend également en compte les spécifications des éléments de

remplacement à cartouche selon la CEI 60127-1 et la CEI 60127-2. Une liaison de ces deux

normes est faite par l’adjonction et l’adaptation des spécifications fondamentales des

éléments de remplacement à cartouche (courant assigné, tension assignée, chute de tension

maximale et puissance dissipée maximale des éléments de remplacement à cartouche de

dimensions 5 mm × 20 mm ou 6,3 mm × 32 mm avec leurs différentes caractéristiques) aux

prescriptions de la CEI 60947-7-1 pour les blocs de jonction. Par cette méthode, il est

possible de juger de la qualité du produit «blocs de jonction à fusible».

Un fait important lorsqu’on utilise de tels éléments de remplacement à cartouche avec des
blocs de jonction à fusible est que les fusibles chauffent beaucoup moins sous la charge
assignée qu’ils ne le feraient en conditions de surcharge. La charge assignée est le résultat
du courant assigné et de la chute de tension maximale. Mais il y a un accroissement
considérable de puissance dissipée dans des conditions de surcharge, équivalente à la perte
de puissance dissipée maximale selon la CEI 60127-2.
Dans les applications industrielles, des blocs de jonction à fusible sont utilisés de manière
isolée dans un ensemble de blocs de jonction ou bien la plupart de ceux-ci forment un
ensemble par eux-mêmes. Cela signifie qu’avec des courants et des éléments de
remplacement identiques, il en résultera des dégagements de chaleur différents. De plus il
convient de prendre en compte que mis à part les fusibles pour usage général (protection
contre les surcharges et les courts-circuits), certains blocs de jonction à fusible sont utilisés
exclusivement pour la protection contre les courts-circuits selon la CEI 60364-4-43, par
exemple dans les circuits de commande, où aucune surcharge ne se produit (c'est-à-dire,
bobines de sécurité, voyants lumineux ou matériels similaires).
Par conséquent, il existe quatre types d’application différents qui demandent à être décrits
dans le catalogue ou indiqués sur le bloc de jonction. Pour des informations com-
plémentaires, voir l’annexe B.

60947-7-3  IEC:2002 – 9 –
INTRODUCTION
The standard for fuse terminal blocks covers not only the terminal block requirements but also

takes into account the specifications of the cartridge fuse-links according to IEC 60127-1 and

IEC 60127-2. A connection between these two standards is made by adding (adapting) the

fundamental specifications of cartridge fuse-links (rated current, rated voltage, maximum

voltage drop and maximum sustained power dissipation for cartridge fuse-links with the

dimension of 5 mm × 20 mm or 6,3 mm × 32 mm with their different response characteristics)

to the IEC 60947-7-1 requirements for terminal blocks. By this means, it is possible to judge

the quality of the product “fuse terminal blocks”.

An important fact when using such cartridge fuse-links with fuse terminal blocks is that fuses
heat up much less under rated load than they would do under overload conditions. The rated
load is the result of rated current and maximum voltage drop. But there is a considerably
increased power dissipation under overload conditions, equalling the maximum sustained
power dissipation loss according to IEC 60127-2.
In industrial applications, single fuse terminal blocks are used within an arrangement of
terminal blocks or many of them forming an arrangement on their own. This means that the
same current and fuse-link will result in different heat emissions. Furthermore, it should be
taken into account that apart from the general full range fuse (for overload and short-circuit
protection), some fuse terminal blocks are exclusively used for short-circuit protection
according to IEC 60364-4-43, e.g. in control circuits, where no overloads occur (i.e. safety
coils, indicator lights or similar equipment).
Consequently there are four different types of application that need to be described in the
catalogue or indicated on the terminal block. For more information, see annex B.

– 10 – 60947-7-3  CEI:2002
APPAREILLAGE À BASSE TENSION –

Partie 7-3: Matériels accessoires –

Prescriptions de sécurité pour les blocs de jonction à fusible

1 Généralités
1.1 Domaine d'application
La présente partie de la CEI 60947 s'applique aux blocs de jonction à fusible avec des
organes de serrage du type à vis ou du type sans vis, prévus pour le raccordement de
conducteurs en cuivre rigides (à âme massive ou à âme câblée) ou souples conçus pour
recevoir des éléments de remplacement à cartouche selon la CEI 60127-2, destinés
principalement à des usages industriels ou usages similaires et à être insérés dans des
circuits dont la tension assignée ne dépasse pas 1 000 V en courant alternatif jusqu'à
1 000 Hz ou 1 500 V en courant continu et ayant un pouvoir de coupure maximal de 1 500 A.
Ils sont destinés à être installés dans des équipements électriques sous enveloppes qui
enferment les blocs de jonction à fusible de manière à ce qu'ils ne soient accessibles qu'à
l'aide d'un outil.
Pour certaines applications, par exemple dans des circuits de commande, les blocs de
jonction à fusible peuvent être conçus exclusivement pour la protection contre les courts-
circuits.
NOTE La présente norme peut servir de guide pour les blocs de jonction à fusibles destinés à recevoir des
éléments de remplacement à cartouche spéciaux qui ne satisfont pas aux prescriptions de la CEI 60127-2.
La présente norme a pour objet de spécifier les prescriptions de sécurité et les méthodes
d'essai pour les caractéristiques mécaniques, électriques et thermiques des blocs de jonction
à fusible, pour assurer la compatibilité entre les blocs de jonctions et les éléments de
remplacement normalisés.
La présente norme peut servir de guide pour
− les blocs de jonction à fusible nécessitant la fixation de pièces spéciales sur les
conducteurs, par exemple les connexions rapides ou les connexions enroulées, etc.;
− les blocs de jonction à fusible assurant un contact direct avec les conducteurs au moyen
de lames ou de pointes pénétrant à travers l'enveloppe isolante, par exemple les

connexions par déplacement d'isolant, etc.
Dans la présente norme, le terme «organe de serrage» a été utilisé, s'il y a lieu, à la place du
terme «borne». Cela est pris en compte en cas de référence à la CEI 60947-1.

60947-7-3  IEC:2002 – 11 –
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR –

Part 7-3: Ancillary equipment –

Safety requirements for fuse terminal blocks

1 General
1.1 Scope
This part of IEC 60947 applies to fuse terminal blocks with screw-type or screwless-type
clamping units for the connection of rigid (solid or stranded) or flexible copper conductors for
the reception of cartridge fuse-links in accordance with IEC 60127-2, intended primarily for
industrial or similar use in circuits not exceeding 1 000 V a.c., up to 1 000 Hz or 1 500 V d.c.,
and having a maximum short-circuit breaking capacity of 1 500 A.
They are intended for installation in electrical equipment with enclosures which surround the
fuse terminal blocks to such an extent that they are accessible only with the aid of a tool.
For certain applications, for example in control circuits, the fuse terminal blocks may be
designed exclusively for short-circuit protection.
NOTE This standard may be used as a guide for fuse terminal blocks for the reception of special cartridge fuse-
links which do not meet the requirements of IEC 60127-2.
The object of this standard is to specify safety requirements and test methods for the
mechanical, electrical and thermal characteristics of fuse terminal blocks, to ensure the
compatibility between terminal blocks and standardized fuse-links.
This standard may be used as a guide for
− fuse terminal blocks requiring the fixing of special devices to the conductors, for example
quick connect terminations or wrapped connections, etc.;
− fuse terminal blocks providing direct contact to the conductors by means of edges or
points penetrating the insulation, for example insulation displacement connections, etc.
Where applicable in this standard, the term “clamping unit” has been used instead of the term
“terminal”. This is taken into account in case of reference to IEC 60947-1.

– 12 – 60947-7-3  CEI:2002
1.2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent

document. Pour les références datées, seule l'édition citée s'applique. Pour les références

non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).
CEI 60127-1:1988, Coupe-circuit miniatures – Première partie: Définitions pour coupe-circuit

miniatures et prescriptions générales pour éléments de remplacement miniatures

Amendement 1 (1999)
CEI 60127-2:1989, Coupe-circuit miniatures – Deuxième partie: Cartouches
CEI 60216-1:2001, Guide pour la détermination des propriétés d'endurance thermique
de matériaux isolants électriques – Première partie: Guide général relatif aux méthodes de
vieillissement et à l'évaluation des résultats d'essai
CEI 60695-2-2:1991, Essais relatifs aux risques du feu – Partie 2: Méthodes d'essai –
Section 2: Essai au brûleur-aiguille
Amendement 1 (1994)
CEI 60947-1:1999, Appareillage à basse tension – Partie 1: Règles générales
Amendement 1 (2000)
Amendement 2 (2001)
CEI 60947-7-1:2002, Appareillage à basse tension – Partie 7-1: Matériels accessoires – Blocs
de jonction pour conducteurs en cuivre
ISO 3:1973, Nombres normaux − Séries de nombres normaux
ISO 4046:1978, Papier, carton, pâtes et termes connexes – Vocabulaire (disponible en
anglais seulement)
2 Définitions
Pour les besoins de la présente partie de la CEI 60947, les définitions données dans la
CEI 60947-7-1 ainsi que les définitions suivantes s'appliquent.
2.1
bloc de jonction à fusible
socle de bloc de jonction muni d'un porte-fusible
2.2
socle de bloc de jonction
partie isolante d’un bloc de jonction à fusible supportant les organes de serrage et les
contacts, prévue pour être fixée sur un support
2.3
porte-fusible
partie mobile d'un bloc de jonction à fusible, conçue pour recevoir l'élément de remplacement
à cartouche et permettre son remplacement
NOTE Le porte-fusible peut être couplé mécaniquement au socle du bloc de jonction.

60947-7-3  IEC:2002 – 13 –
1.2 Normative references
The following referenced documents are indispensable for the application of this document.

For dated references, only the edition cited applies. For undated references, the latest edition

of the referenced document (including any amendments) applies.

IEC 60127-1:1988, Miniature fuses – Part 1: Definitions for miniature fuses and general

requirements for miniature fuse-links

Amendment 1 (1999)
IEC 60127-2:1989, Miniature fuses – Part 2: Cartridge fuse-links

IEC 60216-1:2001, Guide for the determination of thermal endurance properties of electrical
insulating materials – Part 1: General guidelines for ageing procedures and evaluation of test
results
IEC 60695-2-2:1991, Fire hazard testing – Part 2: Test methods – Section 2: Needle-flame test
Amendment 1 (1994)
IEC 60947-1:1999, Low-voltage switchgear and controlgear – Part 1: General rules
Amendment 1 (2000)
Amendment 2 (2001)
IEC 60947-7-1:2002, Low-voltage switchgear and controlgear – Part 7-1: Ancillary equipment –
Terminal blocks for copper conductors
ISO 3:1973, Preferred numbers – Series of preferred numbers
ISO 4046:1978, Paper, board, pulp and related terms – Vocabulary
2 Definitions
For the purpose of this part of IEC 60947, definitions given in IEC 60947-7-1, together with
the following definitions, apply.
2.1
fuse terminal block
terminal block base with a fuse-carrier

2.2
terminal block base
insulating part of a fuse terminal block carrying the clamping units and contacts, intended to
be fixed to a support
2.3
fuse-carrier
movable part of a fuse terminal block designed to carry the cartridge fuse-link and enable
its exchange
NOTE The fuse-carrier can be mechanically coupled with the terminal block base.

– 14 – 60947-7-3  CEI:2002
2.4
puissance dissipée maximale de l'élément de remplacement à cartouche

2.4.1 dans le cas d'une surcharge P , égale à la puissance dissipée maximale donnée dans
V1
la CEI 60127-2
2.4.2 dans le cas d'une charge nominale P , égale à la valeur de la puissance dissipée
V2
calculée à partir des valeurs nominales, c'est-à-dire la chute de tension maximale et le

courant assigné selon la CEI 60127-2

2.5
disposition séparée d'un bloc de jonction à fusible

disposition d’un seul bloc de jonction à fusible entre des blocs de jonction adjacents (sans
fonction supplémentaire) (voir figure 2)
NOTE Le montage côte à côte de blocs de jonction à fusible, avec un espacement qui empêche toute influence
thermique mutuelle, est également considéré comme une disposition séparée.
2.6
disposition groupée de blocs de jonction à fusible
disposition côte à côte de deux ou plusieurs blocs de jonction à fusible ou disposition d’un
seul bloc de jonction à fusible entre des blocs de jonction adjacents qui comportent des
fonctions supplémentaires (voir figure 3)
NOTE Au sens de la présente norme, les fonctions supplémentaires comprennent tous les composants
susceptibles d'influencer thermiquement le fonctionnement du bloc de jonction à fusible, en raison de leur propre
puissance dissipée.
2.7
valeur assignée de la puissance dissipée d’un bloc de jonction à fusible
valeur maximale admissible pour l’élément de remplacement à cartouche, avec laquelle le bloc
de jonction à fusible peut être chargé en permanence dans des conditions spécifiées
2.8
section assignée
valeur, déclarée par le constructeur, d’un conducteur rigide (à âme massive ou à âme câblée) ou
souple, à laquelle se réfèrent certaines prescriptions thermiques, mécaniques et électriques
2.9
capacité assignée de raccordement
gamme de sections et/ou le nombre de conducteurs avec leur section pour lesquels le bloc
de jonction à fusible est conçu
3 Classification
Les blocs de jonction à fusible sont classés de la façon suivante:
a) les blocs de jonction à fusible avec porte-fusible séparé, par exemple du type à vis
ou enfichable;
b) les blocs de jonction à fusible avec porte-fusible lié mécaniquement, par exemple de type
charnière.
4 Caractéristiques
4.1 Eléments de remplacement
Les éléments de remplacement doivent être conformes à la CEI 60127-2.

60947-7-3  IEC:2002 – 15 –
2.4
maximum power dissipation of the cartridge fuse-link

2.4.1 in the case of an overload of P , equal to the maximum sustained power dissipation as
V1
given in IEC 60127-2
2.4.2 in the case of a nominal load of P , equal to the power dissipation value calculated
V2
from the nominal values, i.e. the maximum voltage drop and the rated current in accordance

with IEC 60127-2
2.5
separate arrangement of a fuse terminal block

arrangement of a single fuse terminal block between adjacent terminal blocks (without
additional function) (see figure 2)
NOTE Mounting of fuse terminal blocks side by side with a spacing that securely prevents any mutual thermal
influence is also considered as a separate arrangement.
2.6
compound arrangement of fuse terminal blocks
arrangement of two or several fuse terminal blocks side by side or the arrangement of a single
fuse terminal block between adjacent terminal blocks with additional function (see figure 3)
NOTE Additional functions within the meaning of this standard include all components which may thermally
influence the function of the fuse terminal block due to their own power dissipation.
2.7
rated power dissipation value of a fuse terminal block
maximum permissible value with which the fuse terminal block can be continuously loaded by
the cartridge fuse-link under specified conditions
2.8
rated cross-section
value, stated by the manufacturer, of a rigid (solid or stranded) or flexible conductor to which
certain thermal, mechanical and electrical requirements are referred
2.9
rated connecting capacity
range of cross-sections and/or the number of conductor cross-sections for which the fuse
terminal block is designed
3 Classification
Fuse terminal blocks are classified as follows:

a) fuse terminal block with separate fuse-carrier, e.g. screw type or plug-in type;
b) fuse terminal block with mechanically coupled fuse-carrier, e.g. hinged type.
4 Characteristics
4.1 Fuse-links
The fuse links shall be in accordance with IEC 60127-2.

– 16 – 60947-7-3  CEI:2002
4.2 Valeur assignée de la puissance dissipée

4.2.1 Protection contre les surcharges et les courts-circuits (P )
V
La valeur assignée (P ) est la valeur de la puissance maximale dissipée admissible d'un bloc
V
de jonction à fusible dans des conditions de surcharge et de court-circuit se rapportant à une

température ambiante de 23 °C.

4.2.2 Protection exclusive contre les courts-circuits (P )
VK
La valeur assignée (P ) est la valeur de la puissance maximale dissipée admissible d'un
VK
bloc de jonction à fusible, capable d'accepter un élément de remplacement d'une puissance

dissipée inférieure ou égale, utilisé exclusivement dans des conditions de court-circuit se
rapportant à une température ambiante de 23 °C (voir annexe B).
4.3 Valeurs assignées et valeurs limites
4.3.1 Tensions assignées
Le paragraphe 4.3.1 de la CEI 60947-7-1 est applicable.
4.3.2 Vacant
4.3.3 Sections normales
Le paragraphe 4.3.3 de la CEI 60947-7-1 est applicable.
4.3.4 Section assignée
Le paragraphe 4.3.4 de la CEI 60947-7-1 est applicable.
4.3.5 Capacité assignée de raccordement
Le paragraphe 4.3.5 de la CEI 60947-7-1 est applicable avec le complément suivant.
La section spécifiée du conducteur pour l’essai d’échauffement conformément à 8.4.5 doit
être comprise dans la gamme de la capacité assignée de raccordement.
4.3.6 Tension locale (working voltage)
Voir 2.5.52 de la CEI 60947-1.

5 Information sur le matériel
5.1 Marquage
Un bloc de jonction à fusible doit porter, de manière durable et lisible, ce qui suit:
a) le nom du constructeur ou une marque de fabrique qui permette de l'identifier;
b) une référence de type permettant son identification dans le but d'obtenir tout renseigne-
ment correspondant auprès du constructeur ou dans son catalogue;
c) le sens de passage du courant, si cela est nécessaire pour assurer la protection contre les
chocs électriques, conformément à 7.1.8, par exemple l'identification du côté ligne et du
côté charge ou ➜.
60947-7-3  IEC:2002 – 17 –
4.2 Rated power dissipation value

4.2.1 Overload and short-circuit protection (P )
V
The rated value (P ) is the maximum permissible power dissipation value of a fuse terminal
V
block under overload and short-circuit conditions related to an ambient temperature of 23 °C.

4.2.2 Exclusive short-circuit protection (P )
VK
The rated value (P ) is the maximum permissible power dissipation value of a fuse terminal
VK
block, which can accept a fuse-link with an equal or lower sustained power dissipation used
under exclusive short-circuit conditions and related to an ambient temperature of 23 °C (see

annex B).
4.3 Rated and limiting values
4.3.1 Rated voltages
Subclause 4.3.1 of IEC 60947-7-1 applies.
4.3.2 Void
4.3.3 Standard cross-sections
Subclause 4.3.3 of IEC 60947-7-1 applies.
4.3.4 Rated cross-section
Subclause 4.3.4 of IEC 60947-7-1 applies.
4.3.5 Rated connecting capacity
Subclause 4.3.5 of IEC 60947-7-1 applies with the following addition.
The conductor cross-section specified for the temperature-rise test according to 8.4.5 shall be
included in the range of the rated connecting capacity.
4.3.6 Working voltage
See 2.5.52 of IEC 60947-1.
5 Product information
5.1 Marking
A fuse terminal block shall be marked in a durable and legible manner with the following:
a) the name of the manufacturer or a trade mark, by which the manufacturer can be readily
identified;
b) a type reference permitting its identification in order to obtain relevant information from the
manufacturer or his catalogue;
c) energy flow direction, if required to ensure protection against electric shock, according
to 7.1.8, e.g. line-load marking or ➜.

– 18 – 60947-7-3  CEI:2002
5.2 Informations complémentaires

Les informations suivantes doivent être indiquées par le constructeur, s'il y a lieu, par

exemple dans la notice du constructeur ou dans son catalogue ou sur l'emballage:

a) CEI 60947-7-3, si le constructeur déclare la conformité à la présente norme;

b) la section assignée;
c) la capacité assignée de raccordement si elle diffère de celle du tableau 2 de la

CEI 60947-7-1, ainsi que le nombre de conducteurs simultanément raccordables;

d) la tension assignée d'isolement du socle du bloc de jonction et celle du porte-fusible,

s'il y a lieu;
e) la tension locale ou la plage de tensions locales, principalement définie par l’élément de
remplacement ou par les composants supplémentaires, par exemple des voyants lumineux;
f) la tension assignée de tenue aux chocs;
NOTE Cette valeur peut être marquée sur le bloc de jonction à fusible seulement si la tension assignée
d’isolement ou la tension locale est aussi marquée sur le bloc de jonction à fusible, par exemple: 250 V/4 kV
ou 250/4 kV.
g) la valeur assignée de la puissance dissipée (P ) et le courant assigné de l'élément de
V
remplacement déclaré par le constructeur
− dans le cas d'une disposition séparée,
− dans le cas d'une disposition groupée;
h) la puissance maximale dissipée (P ) et le courant assigné de l'élément de remplacement
VK
− dans le cas d'une disposition séparée,
− dans le cas d'une disposition groupée;
i) les conditions de fonctionnement, si elles diffèrent de celles de l'article 6;
j) la taille de l'élément de remplacement.
5.3 Marquage sur l'emballage
a) « Pas de protection en surcharge » dans le cas de blocs de jonction à fusible conçus
exclusivement pour la protection contre les courts-circuits.
b) « Pas de protection en surcharge en disposition groupée » dans le cas de blocs de
jonction à fusible conçus pour la protection contre les surcharges uniquement en
disposition séparée et pour la protection contre les courts-circuits en disposition groupée.
6 Conditions normales de service, de montage et de transport

L'article 6 de la CEI 60947-1 est applicable avec le complément suivant.
6.1.1 Température ambiante
La valeur assignée de la puissance dissipée se rapporte à une température ambiante de
23 °C.
Dans les cas où la température ambiante est différente de 23 °C, ce point doit êtr
...
