IEC 61557-2:1997

NORME
CEI
INTERNATIONALE
IEC
61557-2
INTERNATIONAL
Première édition
STANDARD
First edition
1997-02
Sécurité électrique dans les réseaux
de distribution basse tension de 1000 V c.a.
et 1500 V c.c. –
Dispositifs de contrôle, de mesure ou
de surveillance de mesures de protection –
Partie 2:
Résistance d’isolement
Electrical safety in low voltage distribution
systems up to 1000 V a.c. and 1500 V d.c. –
Equipment for testing, measuring or monitoring
of protective measures –
Part 2:
Insulation resistance
Numéro de référence
Reference number
CEI/IEC 61557-2: 1997

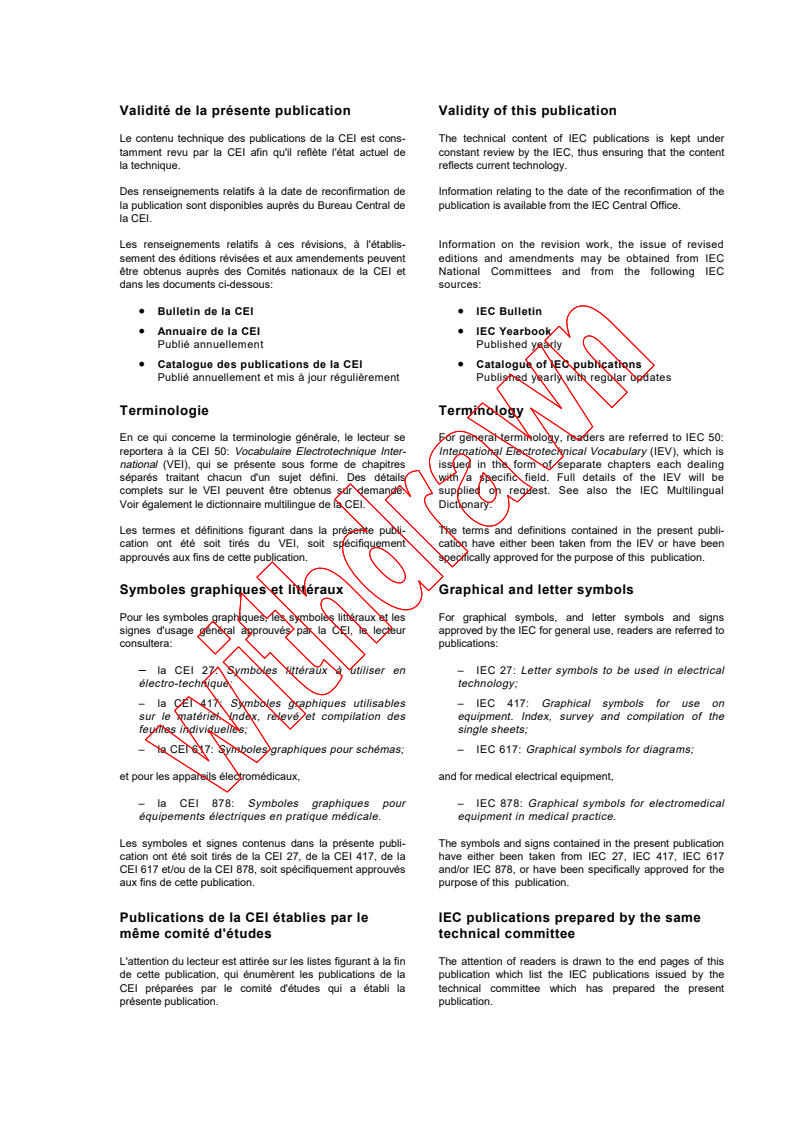

Validité de la présente publication Validity of this publication

Le contenu technique des publications de la CEI est cons- The technical content of IEC publications is kept under

tamment revu par la CEI afin qu'il reflète l'état actuel de constant review by the IEC, thus ensuring that the content

la technique. reflects current technology.

Des renseignements relatifs à la date de reconfirmation de Information relating to the date of the reconfirmation of the

la publication sont disponibles auprès du Bureau Central de publication is available from the IEC Central Office.

la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised

sement des éditions révisées et aux amendements peuvent editions and amendments may be obtained from IEC

être obtenus auprès des Comités nationaux de la CEI et National Committees and from the following IEC

dans les documents ci-dessous: sources:

• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Publié annuellement Published yearly
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
Terminologie Terminology
En ce qui concerne la terminologie générale, le lecteur se For general terminology, readers are referred to IEC 50:
reportera à la CEI 50: Vocabulaire Electrotechnique Inter- International Electrotechnical Vocabulary (IEV), which is
national (VEI), qui se présente sous forme de chapitres issued in the form of separate chapters each dealing
séparés traitant chacun d'un sujet défini. Des détails with a specific field. Full details of the IEV will be
complets sur le VEI peuvent être obtenus sur demande. supplied on request. See also the IEC Multilingual
Voir également le dictionnaire multilingue de la CEI. Dictionary.
Les termes et définitions figurant dans la présente publi- The terms and definitions contained in the present publi-
cation ont été soit tirés du VEI, soit spécifiquement cation have either been taken from the IEV or have been
approuvés aux fins de cette publication. specifically approved for the purpose of this publication.
Symboles graphiques et littéraux Graphical and letter symbols
Pour les symboles graphiques, les symboles littéraux et les For graphical symbols, and letter symbols and signs
signes d'usage général approuvés par la CEI, le lecteur approved by the IEC for general use, readers are referred to
consultera: publications:
– la CEI 27: Symboles littéraux à utiliser en – IEC 27: Letter symbols to be used in electrical
électro-technique; technology;
– la CEI 417: Symboles graphiques utilisables – IEC 417: Graphical symbols for use on
sur le matériel. Index, relevé et compilation des equipment. Index, survey and compilation of the
feuilles individuelles; single sheets;
– la CEI 617: Symboles graphiques pour schémas; – IEC 617: Graphical symbols for diagrams;
et pour les appareils électromédicaux, and for medical electrical equipment,

– la CEI 878: Symboles graphiques pour – IEC 878: Graphical symbols for electromedical
équipements électriques en pratique médicale. equipment in medical practice.
Les symboles et signes contenus dans la présente publi- The symbols and signs contained in the present publication
cation ont été soit tirés de la CEI 27, de la CEI 417, de la have either been taken from IEC 27, IEC 417, IEC 617
CEI 617 et/ou de la CEI 878, soit spécifiquement approuvés and/or IEC 878, or have been specifically approved for the
aux fins de cette publication. purpose of this publication.
Publications de la CEI établies par le IEC publications prepared by the same
même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant à la fin The attention of readers is drawn to the end pages of this
de cette publication, qui énumèrent les publications de la publication which list the IEC publications issued by the
CEI préparées par le comité d'études qui a établi la technical committee which has prepared the present
présente publication. publication.

NORME
CEI
INTERNATIONALE
IEC
61557-2
INTERNATIONAL
Première édition
STANDARD
First edition
1997-02
Sécurité électrique dans les réseaux
de distribution basse tension de 1000 V c.a.
et 1500 V c.c. –
Dispositifs de contrôle, de mesure ou
de surveillance de mesures de protection –
Partie 2:
Résistance d’isolement
Electrical safety in low voltage distribution
systems up to 1000 V a.c. and 1500 V d.c. –
Equipment for testing, measuring or monitoring
of protective measures –
Part 2:
Insulation resistance
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved

Aucune partie de cette publication ne peut être reproduite ni utilisée No part of this publication may be reproduced or utilized in
sous quelque forme que ce soit et par aucun procédé, électronique any form or by any means, electronic or mechanical, including
ou mécanique, y compris la photocopie et les microfilms, sans photocopying and microfilm, without permission in writing from
l'accord écrit de l'éditeur. the publisher
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE G
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61557-2 © CEI: 1997

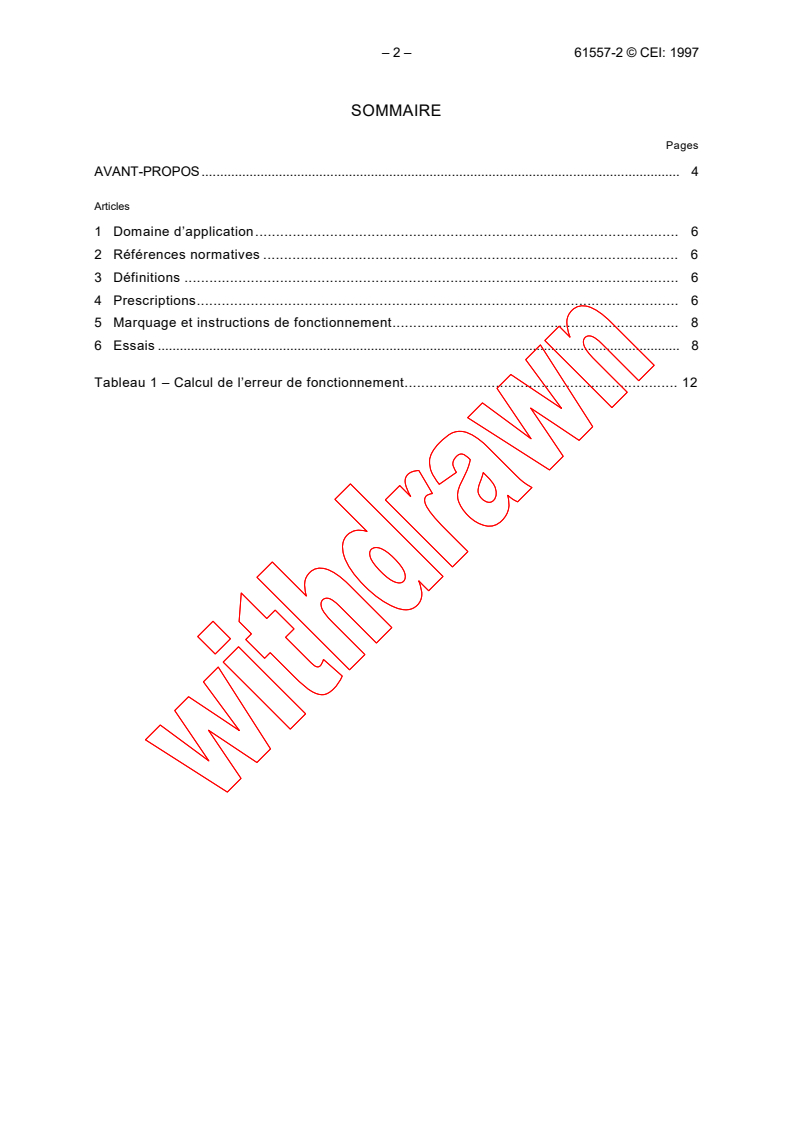

SOMMAIRE
Pages
AVANT-PROPOS. 4

Articles
1 Domaine d’application. 6

2 Références normatives . 6

3 Définitions . 6

4 Prescriptions. 6
5 Marquage et instructions de fonctionnement. 8
6 Essais . 8
Tableau 1 – Calcul de l’erreur de fonctionnement. 12

61557-2 © IEC: 1997 – 3 –
CONTENTS
Page
FOREWORD .5

Clause
1 Scope . 7

2 Normative references. 7

3 Definitions . 7

4 Requirements . 7

5 Marking and operating instructions. 9
6 Tests . 9
Table 1 – Calculation of operating error . 13

– 4 – 61557-2 © CEI: 1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

––––––––––
SÉCURITÉ ÉLECTRIQUE DANS LES RÉSEAUX DE DISTRIBUTION

BASSE TENSION DE 1000 V c.a. ET 1500 V c.c. –

Dispositifs de contrôle, de mesure ou de surveillance

de mesures de protection –
Partie 2: Résistance d’isolement

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61557-2 a été établie par le comité d'études 85 de la CEI:
Appareillage de mesure des grandeurs électromagnétiques.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
85/90/FDIS 85/124/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
La présente partie de la CEI 1557 doit être utilisée conjointement avec la partie 1.

61557-2 © IEC: 1997 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

–––––––
ELECTRICAL SAFETY IN LOW VOLTAGE DISTRIBUTION SYSTEMS

UP TO 1000 V a.c. AND 1500 V d.c. –

Equipment for testing, measuring or monitoring

of protective measures –
Part 2: Insulation resistance
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61557-2 has been prepared by IEC technical committee 85:
Measuring equipment for electromagnetic quantities.
The text of this standard is based on the following documents:
FDIS Report on voting
85/90/FDIS 85/124/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This part of IEC 1557 shall be used in conjunction with part 1.

– 6 – 61557-2 © CEI: 1997
SÉCURITÉ ÉLECTRIQUE DANS LES RÉSEAUX DE DISTRIBUTION

BASSE TENSION DE 1000 V c.a. ET 1500 V c.c. –

Dispositifs de contrôle, de mesure ou de surveillance

de mesures de protection –
Partie 2: Résistance d’isolement

1 Domaine d’application
La présente partie de la CEI 1557 définit les prescriptions applicables aux appareils destinés à
mesurer la résistance d’isolement d´appareils et d´installations hors tension.
2 Références normatives
Les documents normatifs suivant contiennent des dispositions qui, par suite de la référence qui y
est faite, constituent des dispositions valables pour la présente partie de la CEI 1557. Au
moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la CEI
1557 sont invitées à rechercher la possibilité d’appliquer l’édition la plus récente du document
normatif indiqué ci-après. Les membres de la CEI et de l’ISO possèdent le registre des Normes
internationales en vigueur.
CEI 1010-1: 1990, Règles de sécurité pour appareils électriques de mesure, de régulation et
de laboratoire – Partie 1: Prescriptions générales
CEI 1557-1: 1997, Sécurité électrique dans les réseaux de distribution basse tension de 1000
V c.a. et 1500 V c.c. – Dispositifs de contrôle, de mesure ou de surveillance de mesures de
protection – Partie 1: Prescriptions générales
3 Définitions
Pour les besoins de la présente partie de la CEI 1557, les définitions données dans la
CEI 1557-1 et la définition suivante s’appliquent.
3.1 tension nominale de sortie (U ): Tension minimale que l’appareil de mesure délivre au
N
minimum entre les bornes lorsqu’il est chargé en courant nominal.
4 Prescriptions
Les prescriptions suivantes ainsi que celles énoncées dans la CEI 1557-1 sont applicables.
4.1 La tension de sortie doit être une tension c.c.; lors d’éventuelles composantes c.a.
présentes dans la tension de sortie, l’affichage de la tension de sortie nominale mesurée aux
bornes d’une résistance d’une valeur de U × (1000 Ω/V), ne doit pas différer de plus de 10 %
N
de la valeur indiquée lorsqu’on y connecte en parallèle à la résistance d’isolement à mesurer,
un condensateur de 5 μF.
4.2 La tension en circuit ouvert ne doit pas dépasser 1,5 fois la valeur de la tension nominale
de sortie.
61557-2 © IEC: 1997 – 7 –
ELECTRICAL SAFETY IN LOW VOLTAGE DISTRIBUTION SYSTEMS

UP TO 1000 V a.c. AND 1500 V d.c. –

Equipment for testing, measuring or monitoring

of protective measures –
Part 2: Insulation resistance
1 Scope
This part of IEC 1557 specifies the requirements applicable to equipment for measuring the
insulation resistance of equipment and installations in the de-energized state.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 1557. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 1557 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 1010-1: 1990, Safety requirements for electrical equipment for measurement, control, and
laboratory use – Part 1: General requirements
IEC 1557-1: 1997, Electrical safety on low voltage distribution systems up to 1000 V a.c. and
1500 V d.c. – Equipment for testing, measuring or monitoring of protective measures – Part 1:
General requirements
3 Definitions
For the purposes of this part of IEC 1557, the definitions given in IEC 1557-1 and the following
definition apply.
3.1 nominal output voltage (U ): Minimum voltage output across the measuring equipment
N
terminals when this equipment is loaded with the nominal current.
4 Requirements
The following requirements as well as those given in IEC 1557-1 shall apply.
4.1 The output voltage shall be a d.c. voltage; the indication at the nominal output voltage
across a resistor of a value of U × (1000 Ω/V) shall not differ by more than 10 % relative to
N
the indicated value, as a result of possibly present a.c. voltage components in the output
voltage, when a capacitor of 5 μF is connected in parallel with the insulation resistance to be
measured.
4.2 The open-circuit voltage shall not exceed 1,5 times the nominal output voltage.

– 8 – 61557-2 © CEI: 1997
4.3 Le courant nominal doit être d´au moins 1 mA.

4.4 La valeur de crête du courant de mesure ne doit pas dépasser 15 mA. Si une

composante c.a. est présente, la valeur de crête ne doit pas dépasser 1,5 mA.

4.5 L’erreur relative maximale de fonctionnement ne doit pas dépasser, à l’intérieur de la

gamme de mesure spécifiée ou indiquée, ±30 % de la valeur mesurée considérée comme

valeur conventionnelle, déterminée conformément au tableau 1.

L’erreur de fonctionnement est applicable dans les conditions assignées de fonctionnement de

la CEI 1557-1.
4.6 L’appareil de mesure ne doit pas être endommagé et la sécurité de l’utilisateur ne doit
pas être menacée lorsque des tensions extérieures c.c. ou c.a. avec des valeurs efficaces d’au
plus 120 % de la valeur de la tension nominale de sortie la plus élevée du réseau de
distribution, sont appliquées par mégarde durant 10 s aux bornes de l’appareil.
5 Marquage et instructions de fonctionnement
5.1 Marquage
Outre le marquage défini dans la CEI 1557-1, les appareils de mesure doivent porter les
informations suivantes.
5.1.1 Tension nominale de sortie.
5.1.2 Courant nominal.
5.1.3 Domaine de mesure conformément à 4.5.
5.2 Instructions de fonctionnement
Outre les indications spécifiées dans la CEI 1557-1, les instructions de fonctionnement doivent
fournir les informations suivantes.
5.2.1 Un avertissement indiquant que les mesures ne doivent être effectuées que sur des
parties d’installations ou d’appareils hors tension.
5.2.2 Un avertissement relatif à l’utilisation correcte du générateur manuel à magnéto lorsque
l’alimentation est réalisée au moyen de cet appareil.
5.2.3 Pour les appareils de mesure alimentés par pile ou accumulateurs, le nombre des
mesures possibles doit être indiqué conformément à 6.7.

6 Essais
Outre ceux indiqués dans la CEI 1557-1, les essais suivants doivent être effectués.
6.1 L’erreur de fonctionnement doit être déterminée conformément au tableau 1. Ce faisant,
les erreurs intrinsèques doivent être déterminées dans les conditions de référence suivantes:
– valeur nominale de la tension d’alimentation;
– vitesse de rotation nominale en cas d’alimentation par générateur manuel à magnéto;
– température de référence 23 °C ± 2 °C;
– position de référence conformément aux indications du constructeur.

61557-2 © IEC: 1997 – 9 –
4.3 The nominal current shall be at least 1 mA.

4.4 The measuring current shall not exceed 15 mA peak. Any a.c. component present shall

not exceed 1,5 mA peak.
4.5 The maximum percentage operating error within the measurement range to be marked or

stated shall not exceed ±30 % with the measured value as fiducial value, as determined in

accordance with table 1.
The operating error shall apply under the rated operating conditions in accordance with

IEC 1557-1.
4.6 The measuring equipment shall not be damaged, nor shall a user be subjected to danger
when extraneous d.c. or a.c. voltages with r.m.s values up to 120 % of the highest nominal
output voltage, are accidentally applied for a duration of 10 s to the measurement terminals of
the measuring equipment.
5 Marking and operating instructions
5.1 Marking
In addition to the marking in accordance with IEC 1557-1, the following information shall be
provided on the measuring equipment.
5.1.1 Nominal output voltage.
5.1.2 Nominal current.
5.1.3 Measurement range in accordance with 4.5.
5.2 Operating instructions
The operating instructions shall state the following information in addition to the statements
specified in IEC 1557-1.
5.2.1 A warning stating that measurements shall be carried out only on parts of an installation
or equipment that are de-energized.
5.2.2 A statement on the correct operation when power is supplied by a hand-driven
generator.
5.2.3 In accordance with 6.7, the possible number of measurements shall be stated for
measuring equipment with power supplied by batteries/accumulators.

6 Tests
The following tests shall be carried out in addition to those given in IEC 1557-1.
6.1 The operating error shall be determined in accordance with table 1. In this process, the
intrinsic errors shall be determined under the following reference conditions:
– nominal value of the supply voltage;
– nominal r.p.m. when power is supplied by a hand-driven generator;
– reference temperature 23 °C ± 2 °C;
– reference position in accordance with the manufacturer's statement.

– 10 – 61557-2 © CEI: 1997
L’erreur de fonctionnement ainsi déterminée ne doit pas dépasser les valeurs limites spécifiées

en 4.5.
...
