IEC 62149-4:2003

NORME CEI
INTERNATIONALE IEC
62149-4
INTERNATIONAL
Première édition
STANDARD
First edition
2003-01
Composants et dispositifs actifs à fibres optiques –
Normes de fonctionnement –
Partie 4:
Emetteurs-récepteurs à fibres optiques
de 1 300 nm pour applications Gigabit Ethernet
Fibre optic active components and devices –
Performance standards –
Part 4:
1 300 nm fibre optic transceivers
for Gigabit Ethernet application

Numéro de référence
Reference number
CEI/IEC 62149-4:2003
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
62149-4
INTERNATIONAL
Première édition
STANDARD
First edition
2003-01
Composants et dispositifs actifs à fibres optiques –
Normes de fonctionnement –
Partie 4:
Emetteurs-récepteurs à fibres optiques
de 1 300 nm pour applications Gigabit Ethernet
Fibre optic active components and devices –
Performance standards –
Part 4:
1 300 nm fibre optic transceivers
for Gigabit Ethernet application

 IEC 2003 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
N
Commission Electrotechnique Internationale PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

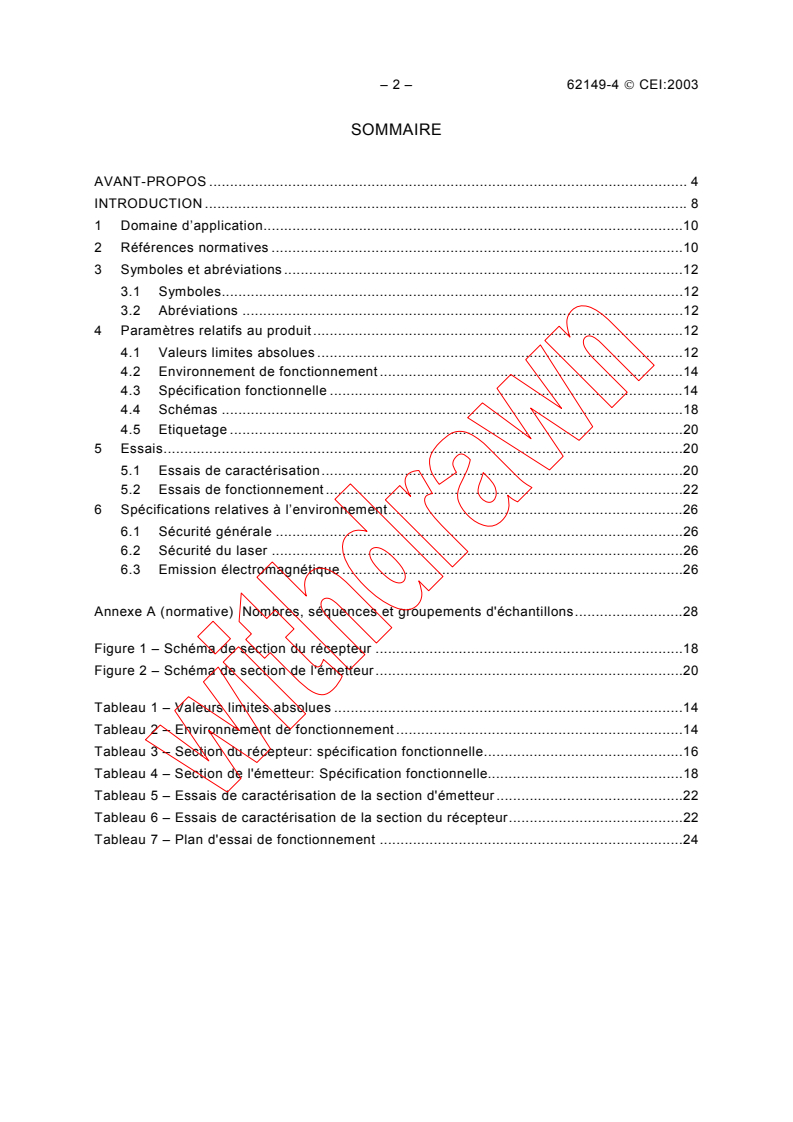

– 2 – 62149-4  CEI:2003
SOMMAIRE
AVANT-PROPOS . 4

INTRODUCTION .8

1 Domaine d’application.10

2 Références normatives .10

3 Symboles et abréviations .12

3.1 Symboles.12

3.2 Abréviations .12
4 Paramètres relatifs au produit .12
4.1 Valeurs limites absolues .12
4.2 Environnement de fonctionnement.14
4.3 Spécification fonctionnelle .14
4.4 Schémas .18
4.5 Etiquetage .20
5 Essais.20
5.1 Essais de caractérisation.20
5.2 Essais de fonctionnement.22
6 Spécifications relatives à l’environnement.26
6.1 Sécurité générale .26
6.2 Sécurité du laser .26
6.3 Emission électromagnétique .26
Annexe A (normative) Nombres, séquences et groupements d'échantillons.28
Figure 1 – Schéma de section du récepteur .18
Figure 2 – Schéma de section de l'émetteur.20
Tableau 1 – Valeurs limites absolues .14
Tableau 2 – Environnement de fonctionnement .14
Tableau 3 – Section du récepteur: spécification fonctionnelle.16
Tableau 4 – Section de l'émetteur: Spécification fonctionnelle.18

Tableau 5 – Essais de caractérisation de la section d'émetteur.22
Tableau 6 – Essais de caractérisation de la section du récepteur.22
Tableau 7 – Plan d'essai de fonctionnement .24

62149-4  IEC:2003 – 3 –
CONTENTS
FOREWORD . 5

INTRODUCTION .9

1 Scope .11

2 Normative references.11

3 Symbols and abreviated terms.13

3.1 Symbols .13

3.2 Abbreviated terms .13
4 Product parameters .13
4.1 Absolute limiting ratings.13
4.2 Operating environment .15
4.3 Functional specification .15
4.4 Diagrams .10
4.5 Labelling.21
5 Testing .21
5.1 Characterisation testing.21
5.2 Performance testing.23
6 Environmental specifications.27
6.1 General safety .27
6.2 Laser safety.27
6.3 Electromagnetic emission .27
Annex A (normative) Sample size, sequencing and grouping requirements .29
Figure 1 – Receiver section schematic .19
Figure 2 – Transmitter section schematic .21
Table 1 – Absolute limiting ratings.15
Table 2 – Operating environment .15
Table 3 – Receiver section: functional specification .17
Table 4 – Transmitter section: functional specification.17

Table 5 – Transmitter section characterisation tests.23
Table 6 – Receiver section characterisation tests.23
Table 7 – Performance test plan.25

– 4 – 62149-4  CEI:2003
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
COMPOSANTS ET DISPOSITIFS ACTIFS À FIBRES OPTIQUES –

NORMES DE FONCTIONNEMENT –
Partie 4: Emetteurs-récepteurs à fibres optiques de 1 300 nm

pour application Gigabit Ethernet

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 62149-4 a été établie par le sous-comité 86C: Systèmes et
dispositifs actifs à fibres optiques, du comité d'études 86 de la CEI: Fibres optiques
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86C/477/FDIS 86C/497/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Cette norme constitue la partie 4 de la série de publications CEI 62149 publiées sous le titre
général Composants et dispositifs actifs à fibres optiques – Normes de fonctionnement. Cette
série comprend la partie 1, consacrée aux prescriptions générales, ainsi que d’autres parties
qui portent plus spécifiquement sur les familles de modules individuels.
Partie 1: Généralités et guide
Partie 2: Discrete vertical cavity surface emitting laser devices
Partie 3: 2,5 Gbit/s modulator-integrated laser diode transmitters

62149-4  IEC:2003 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
FIBRE OPTIC ACTIVE COMPONENTS AND DEVICES –

PERFORMANCE STANDARDS –
Part 4: 1 300 nm fibre optic transceivers

for Gigabit Ethernet application

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 62149-4 has been prepared by subcommittee 86C: Fibre optic
systems and active devices, of IEC technical committee 86: Fibre optics.
The text of this standard is based on the following documents:
FDIS Report on voting
86C/477/FDIS 86C/497/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
This standard constitutes part 4 of the IEC 62149 series, published under the general title
Fibre optic active components and devices – Performance standards. This series consists of
Part 1, devoted to general requirements, and various additional parts, specific to individual
module families.
Part 1: General and guidance
Part 2: Discrete vertical cavity surface emitting laser devices
Part 3: 2,5 Gbit/s modulator-integrated laser diode transmitters

– 6 – 62149-4  CEI:2003
Partie 4: Emetteurs-récepteurs à fibres optiques de 1 300 nm pour application Gigabit

Ethernet
Partie 5: Emetteurs-récepteurs ATM-PON avec circuits contrôleurs LD et CDR Ics

Partie 6: Emetteurs-récepteurs de 650 nm 250 Mbit/s à fibres optiques de plastique

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2009.

A cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
Le contenu du corrigendum d'avril 2003 a été pris en considération dans cet exemplaire.

62149-4  IEC:2003 – 7 –
Part 4: 1300-nm transceivers for Gigabit Ethernet application

Part 5: ATM-PON transceivers with LD driver circuits and CDR ICs

Part 6: 650-nm 250-Mbit/s plastic optical fibre transceivers

The committee has decided that the contents of this publication will remain unchanged until
2009. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
The contents of the corrigendum of April 2003 have been included in this copy.

– 8 – 62149-4  CEI:2003
INTRODUCTION
Les émetteurs-récepteurs à fibres optiques sont utilisés pour convertir les signaux électriques

en signaux optiques et vice versa. Cette spécification couvre la norme de fonctionnement pour

les émetteurs-récepteurs à fibres optiques de 1 300 nm pour application Gigabit Ethernet.

La norme Gigabit Ethernet ISO/CEI 8802-3 est utilisée comme base pour déterminer les

caractéristiques optiques de l'émetteur-récepteur, qui fonctionne avec une fréquence de ligne

de 1,25 Gbit/s.
62149-4  IEC:2003 – 9 –
INTRODUCTION
Fibre optic transceivers are used to convert electrical signals into optical signals and vice

versa. This specification covers the performance standard for 1 300 nm fibre optic trans-

ceivers for Gigabit Ethernet application. The ISO/IEC 8802-3 Gigabit Ethernet standard is

used as the basis for determining the optical characteristics of the transceiver, which operates

with a line rate of 1,25 Gbit/s.

– 10 – 62149-4  CEI:2003
COMPOSANTS ET DISPOSITIFS ACTIFS À FIBRES OPTIQUES –

NORMES DE FONCTIONNEMENT –
Partie 4: Emetteurs-récepteurs à fibres optiques de 1 300 nm

pour application Gigabit Ethernet

1 Domaine d’application
Cette partie de la CEI 62149 couvre la spécification de fonctionnement pour les modules
d'émetteur-récepteur à fibres optiques de 1 300 nm utilisée pour l'application Gigabit Ethernet
de l’ISO/CEI 8802-3. La norme de fonctionnement contient une définition des prescriptions de
fonctionnement de produit ainsi qu'une série de jeux d'essais et de mesures aux conditions,
sévérités et critères de succès/défaillances bien définis. Chaque essai est destiné à être
effectué une seule fois pour prouver la capacité des produits à satisfaire aux exigences des
normes de fonctionnement.
Un produit qui a montré qu’il remplissait toutes les exigences d’une norme de fonctionnement
peut être déclaré comme conforme à la norme de fonctionnement, mais il est recommandé
qu’il soit ensuite contrôlé selon un programme d’assurance de la qualité / de conformité de la
qualité.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60068-2-20, Essais d'environnement – Deuxième partie: Essais – Essai T: Soudure
CEI 60825-1, Sécurité des appareils à laser – Partie 1: Classification des matériels, pres-
criptions et guide de l’utilisateur
CEI 60938-1, Inductances fixes d'antiparasitage – Partie 1: Spécification générique
CEI 60950-1:2001, Matériels de traitement de l’information – Sécurité – Partie 1: Prescriptions
générales
ISO/IEC 8802-3:2001, Information technology – Telecommunications and information exchange
between systems – Local and metropolitan area networks – Specific requirements – Part 3:
Carrier sense multiple access with collision detection (CSMA/CD) access method and
physical layer specifications (disponible en anglais seulement)
MIL-STD-803D:1991, Test Method Standard – Microcircuits (disponible en anglais seulement)

62149-4  IEC:2003 – 11 –
FIBRE OPTIC ACTIVE COMPONENTS AND DEVICES –

PERFORMANCE STANDARDS –
Part 4: 1 300 nm fibre optic transceivers

for Gigabit Ethernet application

1 Scope
This part of IEC 62149 covers the performance specification for 1 300 nm fibre optic
transceiver modules used for the ISO/IEC 8802-3 Gigabit Ethernet application. The perform-
ance standard contains a definition of the product performance requirements together with a
series of sets of tests and measurements with clearly defined conditions, severities, and
pass/fail criteria. The tests are intended to be run on a “once-off” basis to prove any product’s
ability to satisfy the performance standard’s requirements.
A product that has been shown to meet all the requirements of a performance standard can
be declared as complying with the performance standard, but should then be controlled by a
quality assurance/quality conformance program.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60068-2-20, Environmental testing. Part 2: Tests. Test T: Soldering
IEC 60825-1, Safety of laser products – Part 1: Equipment classification, requirements and
user's guide
IEC 60938-1, Fixed inductors for electromagnetic interference suppression – Part 1: Generic
specification
IEC 60950-1:2001, Information technology equipment – Safety – Part 1: General requirements
ISO/IEC 8802-3:2001, Information technology – Telecommunications and information exchange

between systems – Local and metropolitan area networks – Specific requirements – Part 3:
Carrier sense multiple access with collision detection (CSMA/CD) access method and
physical layer specifications
MIL-STD-883D:1991, Test Method Standard – Microcircuits

– 12 – 62149-4  CEI:2003
3 Symboles et abréviations
Pour les besoins de cette partie de la CEI 62149, les symboles et abréviations suivants

s'appliquent.
3.1 Symboles
E Rapport d’extinction
r
HR Humidité relative
I Courant d’entrée de données – bas
IL
I Courant d’entrée de données – haut
IH
I Courant de sortie
out
P Puissance de sortie optique
o
P Niveau d’alarme en marche
d
P Niveau de disparition d’alarme
a
R Charge de sortie de données
DL
S Sensibilité du récepteur
TD Fonction d'incapacité d'émission
T Température de fonctionnement ambiante
Amb
T Température de stockaget Temps de montée de sortie de données
stg f
t Temps de descente de sortie de données
r
V Tension d’alimentation
cc
V –V Tension d'entrée de données – basse
IL CC
V –V Tension d'entrée de données – haute
IH CC
V Haute tension de sortie d’alarme
oh
V Basse tension de sortie d’alarme
ol
V –V Tension de sortie de données – basse
CC
ol
V –V Tension de sortie de données – haute
CC
oh
V Excursion de la tension d’entrée différentielle de l’émetteur
pp
λ Longueur d'onde centrale
ce
Δλ Largeur spectrale (r.m.s.)
3.2 Abréviations
ESD Décharges électrostatiques.
HBM Modèle du corps humain
4 Paramètres relatifs au produit
4.1 Valeurs limites absolues
Les valeurs limites (maximales ou/et minimales) absolues impliquent qu'aucun dommage
catastrophique n'a lieu si le produit est soumis à ces valeurs limites pour de courtes périodes,
à condition que chaque paramètre limite soit en isolement et que tous les autres paramètres
possèdent des valeurs dans les paramètres de fonctionnement normal. Il ne faudrait pas
présumer que les valeurs limites de plus d'un paramètre peuvent être appliquées en une fois.

62149-4  IEC:2003 – 13 –
3 Symbols and abbreviated terms

For
...
