IEC 60404-8-4:1998

NORME
CEI
INTERNATIONALE
IEC
60404-8-4
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1998-05
Matériaux magnétiques –
Partie 8-4:
Spécifications pour matériaux particuliers –
Tôles magnétiques en acier à grains non orientés,
laminées à froid et livrées à l’état fini
Magnetic materials –
Part 8-4:
Specifications for individual materials –
Cold-rolled non-oriented electrical steel sheet and
strip delivered in the fully-processed state
Numéro de référence
Reference number
CEI/IEC 60404-8-4:1998

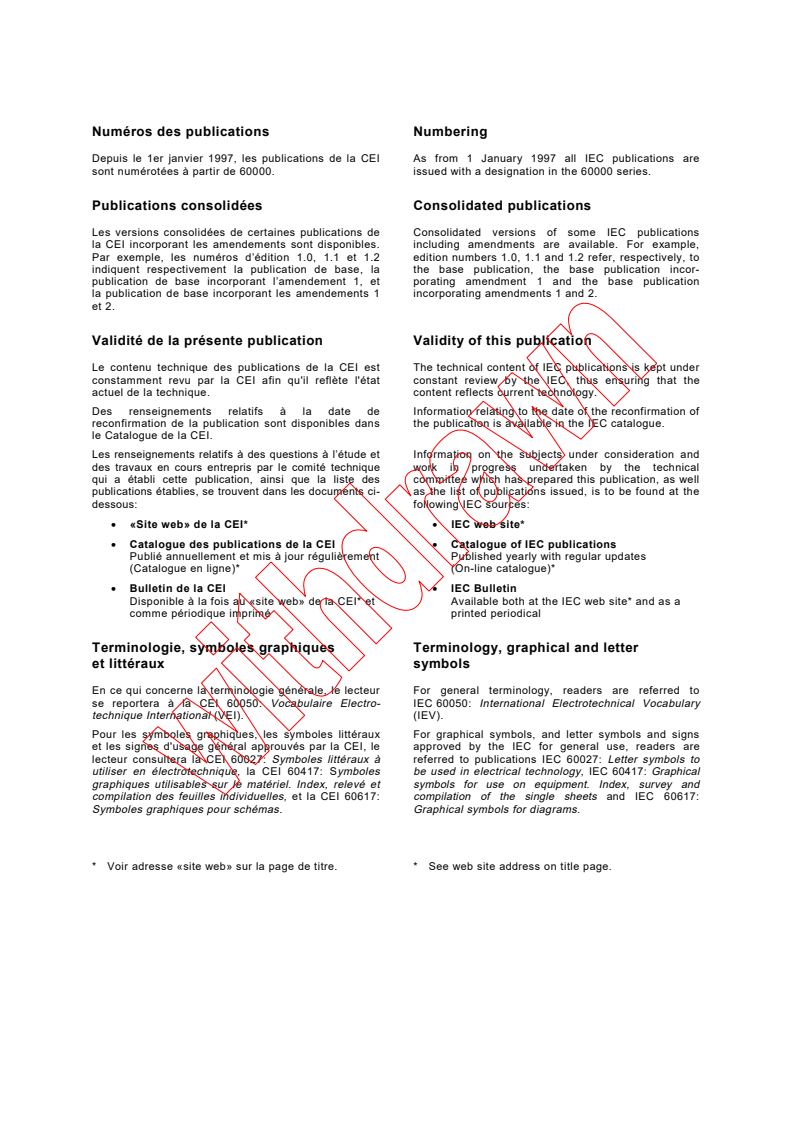

Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et porating amendment 1 and the base publication
la publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60404-8-4
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1998-05
Matériaux magnétiques –
Partie 8-4:
Spécifications pour matériaux particuliers –
Tôles magnétiques en acier à grains non orientés,
laminées à froid et livrées à l’état fini
Magnetic materials –
Part 8-4:
Specifications for individual materials –
Cold-rolled non-oriented electrical steel sheet and
strip delivered in the fully-processed state
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE R
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60404-8-4 © CEI:1998

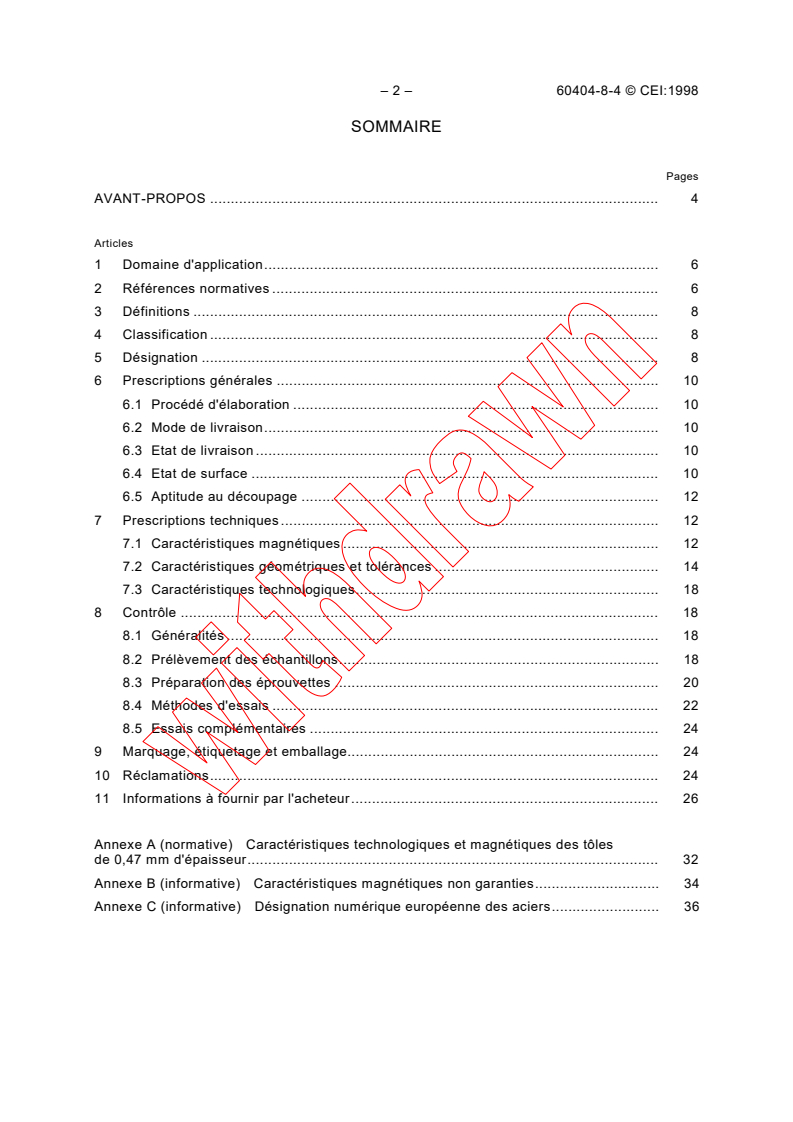

SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Domaine d'application. 6
2 Références normatives. 6
3 Définitions. 8
4 Classification. 8
5 Désignation. 8
6 Prescriptions générales. 10
6.1 Procédé d'élaboration. 10
6.2 Mode de livraison. 10
6.3 Etat de livraison . 10
6.4 Etat de surface . 10
6.5 Aptitude au découpage . 12
7 Prescriptions techniques. 12
7.1 Caractéristiques magnétiques. 12
7.2 Caractéristiques géométriques et tolérances . 14
7.3 Caractéristiques technologiques. 18
8 Contrôle. 18
8.1 Généralités. 18
8.2 Prélèvement des échantillons. 18
8.3 Préparation des éprouvettes . 20
8.4 Méthodes d'essais. 22
8.5 Essais complémentaires. 24
9 Marquage, étiquetage et emballage. 24
10 Réclamations. 24
11 Informations à fournir par l'acheteur. 26
Annexe A (normative) Caractéristiques technologiques et magnétiques des tôles
de 0,47 mm d'épaisseur. 32
Annexe B (informative) Caractéristiques magnétiques non garanties. 34
Annexe C (informative) Désignation numérique européenne des aciers. 36

60404-8-4 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 Scope. 7
2 Normative references. 7
3 Definitions . 9
4 Classification . 9
5 Designation . 9
6 General requirements . 11
6.1 Production process . 11
6.2 Form of supply. 11
6.3 Delivery condition. 11
6.4 Surface condition . 11
6.5 Suitability for cutting. 13
7 Technical requirements. 13
7.1 Magnetic properties . 13
7.2 Geometric characteristics and tolerances . 15
7.3 Technological characteristics . 19
8 Inspection and testing. 19
8.1 General . 19
8.2 Selection of samples. 19
8.3 Preparation of test specimens . 21
8.4 Test methods. 23
8.5 Retests . 25
9 Marking, labelling and packaging . 25
10 Complaints . 25
11 Information to be supplied by the purchaser . 27
Annex A (normative) Technological and magnetic properties of sheet and strip
of thickness 0,47 mm. 33
Annex B (informative) Non-specified magnetic properties. 35
Annex C (informative) European steel numbers . 37

– 4 – 60404-8-4 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
MATÉRIAUX MAGNÉTIQUES –
Partie 8-4: Spécifications pour matériaux particuliers –
Tôles magnétiques en acier à grains non orientés,
laminées à froid et livrées à l'état fini
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale correspondante doit
être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale 60404-8-4 a été établie par le comité d'études 68 de la CEI: Matériaux
magnétiques tels qu'alliages et aciers.
Cette deuxième édition annule et remplace la première édition parue en 1986, dont elle
constitue une révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
68/178/FDIS 68/184/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
L'annexe A fait partie intégrante de cette norme.
Les annexes B et C sont données uniquement à titre d'information.

60404-8-4 © IEC:1998 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
MAGNETIC MATERIALS –
Part 8-4: Specifications for individual materials –
Cold-rolled non-oriented electrical steel sheet and strip
delivered in the fully-processed state
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60404-8-4 has been prepared by IEC technical committee 68:
Magnetic alloys and steels.
This second edition cancels and replaces the first edition published in 1986, of which it
constitutes a technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
68/178/FDIS 68/184/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annex A forms an integral part of this standard.
Annexes B and C are for information only.

– 6 – 60404-8-4 © CEI:1998
MATÉRIAUX MAGNÉTIQUES –
Partie 8-4: Spécifications pour matériaux particuliers –
Tôles magnétiques en acier à grains non orientés,
laminées à froid et livrées à l'état fini
1 Domaine d'application
La présente partie de la CEI 60404 a pour objet de définir les qualités de tôles magnétiques en
acier à grains non orientés de 0,35 mm, 0,50 mm, 0,65 mm et 1,00 mm d'épaisseur nominale.
Elle donne en particulier les prescriptions générales, les caractéristiques magnétiques, les
caractéristiques géométriques et les tolérances, les caractéristiques technologiques ainsi que
les conditions de réception.
NOTE – La présente norme donne dans l'annexe A les caractéristiques magnétiques à 50 Hz et 60 Hz des tôles de
0,47 mm d'épaisseur.
La présente norme est applicable aux produits livrés après recuit final destinés à la
construction de circuits magnétiques. Elle ne s'applique pas aux produits semi-finis.
Ces produits correspondent à l'article C21 de la CEI 60404-1.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60404.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60404 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60050(121):1978, Vocabulaire Electrotechnique International (VEI) – Chapitre 121:
Electromagnétisme
CEI 60050(221):1990, Vocabulaire Electrotechnique International (VEI) – Chapitre 221:
Matériaux et composants magnétiques
CEI 60404-1:1979, Matériaux magnétiques – Partie 1: Classification
CEI 60404-2:1996, Matériaux magnétiques – Partie 2: Méthodes de mesure des propriétés
magnétiques des tôles et bandes magnétiques au moyen d'un cadre Epstein
CEI 60404-3:1992, Matériaux magnétiques – Partie 3: Méthodes de mesure des caracté-
ristiques magnétiques des tôles et feuillards magnétiques à l'aide de l'essai sur tôle unique
CEI 60404-9:1987, Matériaux magnétiques – Partie 9: Méthodes de détermination des
caractéristiques géométriques des tôles magnétiques en acier
CEI 60404-13:1995, Matériaux magnétiques – Partie 13: Méthodes de mesure de la masse
volumique, de la résistivité et du facteur de foisonnement des tôles et bandes magnétiques
ISO 404:1992, Aciers et produits sidérurgiques – Conditions générales techniques de livraison

60404-8-4 © IEC:1998 – 7 –
MAGNETIC MATERIALS –
Part 8-4: Specifications for individual materials –
Cold-rolled non-oriented electrical steel sheet and strip
delivered in the fully-processed state
1 Scope
This part of IEC 60404 defines the grades of cold-rolled non-oriented electrical steel sheet and
strip in nominal thicknesses of 0,35 mm, 0,50 mm, 0,65 mm and 1,00 mm. In particular, it
specifies general requirements, the magnetic properties, geometric characteristics and
tolerances, and technological characteristics, as well as the inspection procedure.
NOTE – This standard gives in annex A the magnetic properties at 50 Hz and 60 Hz of electrical sheet and strip of
thickness 0,47 mm.
This standard applies to materials supplied in the fully annealed condition intended for the
construction of magnetic circuits. It does not apply to semi-processed material.
These magnetic materials correspond to clause C21 of IEC 60404-1.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60404. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60404 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60050(121):1978, International Electrotechnical Vocabulary (IEV) – Chapter 121: Electro-
magnetism
IEC 60050(221):1990, International Electrotechnical Vocabulary (IEV) – Chapter 221: Magnetic
materials and components
IEC 60404-1:1979, Magnetic materials – Part 1: Classification
IEC 60404-2:1996, Magnetic materials – Part 2: Methods of measurement of the magnetic,
properties of electrical steel sheet and strip by means of an Epstein frame
IEC 60404-3:1992, Magnetic materials – Part 3: Methods of measurement of the magnetic
properties of magnetic sheet and strip by means of a single sheet tester
IEC 60404-9:1987, Magnetic materials – Part 9: Methods of determination of the geometrical
characteristics of magnetic steel sheet and strip
IEC 60404-13:1995, Magnetic materials – Part 13: Methods of measurement of density,
resistivity and stacking factor of electrical steel sheet and strip
ISO 404:1992, Steel and steel products – General technical delivery requirements

– 8 – 60404-8-4 © CEI:1998
ISO 7799:1985, Matériaux métalliques – Tôles et feuillards d'épaisseur inférieure ou égale à
3 mm – Essai de pliage alterné
ISO 10474:1991, Aciers et produits sidérurgiques – Documents de contrôle
3 Définitions
Pour les besoins de la présente Norme internationale, les définitions des principaux termes
relatifs aux caractéristiques magnétiques données dans la CEI 60050(121) et la
CEI 60050(221) s'appliquent ainsi que les définitions suivantes:
3.1
rectitude
écart le plus grand entre une rive longitudinale de la tôle et la droite reliant les deux extrémités
de la section de mesure correspondant à cette rive
3.2
planéité (facteur d'ondulation)
propriété d'une feuille ou d'une longueur de bande qui est caractérisée par le facteur
d'ondulation, c'est-à-dire le rapport de la hauteur de l'ondulation à sa longueur
3.3
nombre de pliages
nombre de pliages alternés possibles avant l'apparition de la première fissure visible à l'oeil nu
dans le métal de base; il constitue un indice pour l'appréciation de la ductilité de la tôle
3.4
tensions internes
tensions caractérisées par une déviation par rapport à la ligne de cisaillage
4 Classification
Les qualités prévues dans la présente norme sont échelonnées d'après la valeur des pertes
totales spécifiques maximales en watts par kilogramme ainsi que d'après l'épaisseur nominale
du produit (0,35 mm, 0,50 mm, 0,65 mm, 1,00 mm et 0,47 mm en annexe A).
5 Désignation
La désignation symbolique de l'acier comprend dans l'ordre:
1) la lettre M pour l'acier magnétique;
2) le centuple de la valeur spécifiée des pertes totales spécifiques maximales, exprimées en
watts par kilogramme, correspondant à l'épaisseur nominale du produit, à une fréquence de
50 Hz et pour une induction de 1,5 T;
NOTE – Pour les produits spécifiés dans l'annexe A, les pertes totales spécifiques maximales à 60 Hz sont utilisées
de la même façon pour la désignation.
3) le centuple de l'épaisseur nominale du produit en millimètres;
4) la lettre caractéristique A pour les tôles magnétiques à grains non orientés livrées à l'état
fini;
5) le dixième de la fréquence à 50 Hz, soit 5 (sauf pour les produits définis dans l'annexe A
pour lesquels la fréquence est 60 Hz, soit 6).

60404-8-4 © IEC:1998 – 9 –
ISO 7799:1985, Metallic materials – Sheet and strip 3 mm thick or less – Reverse bend test
ISO 10474:1991, Steel and steel products – Inspection documents
3 Definitions
For the purpose of this International Standard, the definitions of the principal terms relating to
magnetic properties given in IEC 60050(121) and IEC 60050(221) apply, as well as the
following definitions:
3.1
edge camber
greatest distance between a longitudinal edge of the sheet and the line joining the two
extremities of the measured length of this edge
3.2
flatness (wave factor)
property of a sheet or a length of strip which is characterized by the wave factor, i.e. by the
relation of the height of the wave to its length
3.3
number of bends
number of alternate bends possible before the appearance in the base metal of the first crack
visible to the naked eye; it constitutes an indication of the ductility of the material
3.4
internal stresses
stresses which are characterized by a deviation in relation to the line of cutting
4 Classification
The grades covered by this standard are classified according to the value of maximum specific
total loss in watts per kilogram and according to the nominal thickness of the material
(0,35 mm, 0,50 mm, 0,65 mm, 1,00 mm and 0,47 mm in annex A).
5 Designation
The steel name comprises the following in the order given:
1) the letter M for electrical steel;
2) one hundred times the specified value of the maximum specific total loss at 1,5 T at 50 Hz,
in watts per kilogram, and corresponding to the nominal product thickness;
NOTE – By analogy, for products specified in annex A, the maximum specific total loss at 60 Hz is used for
designation purposes.
3) one hundred times the nominal thickness of the material, in millimetres;
4) the characteristic letter A for non-oriented electrical sheet or strip supplied in the fully
processed state;
5) one tenth of the frequency 50 Hz, i.e. 5 (but for products defined in annex A, the frequency
is 60 Hz, i.e. 6).
– 10 – 60404-8-4 © CEI:1998
EXEMPLE M250-35A 5 pour une tôle magnétique à grains non orientés avec des pertes totales
spécifiques maximales à 1,5 T de 2,50 W/kg à 50 Hz, une épaisseur nominale de 0,35 mm et
livrée à l'état fini.
NOTE – L'annexe C donne la désignation numérique des aciers utilisée dans la norme européenne correspondante.
6 Prescriptions générales
6.1 Procédé d'élaboration
Le procédé d'élaboration du métal et sa composition chimique sont laissés à l'initiative du
producteur.
6.2 Mode de livraison
Les produits sont livrés en paquets pour les feuilles et en bobines pour les bandes.
Les masses des paquets de feuilles ou des bobines doivent faire l'objet d'un accord lors de la
commande.
La valeur recommandée pour le diamètre intérieur des bobines est approximativement de
500 mm.
Les feuilles constituant chaque paquet doivent être superposées de telle sorte que les faces
latérales des paquets soient sensiblement planes et à peu près perpendiculaires à la face
supérieure.
La bande doit être de largeur constante et son enroulement doit être réalisé de façon que les
faces latérales de la bobine soient sensiblement planes.
Les bobines doivent être suffisamment serrées à l'enroulement pour qu'elles ne s'affaissent
pas sous leur propre masse.
Les bandes peuvent présenter occasionnellement des soudures ou des discontinuités résultant
de l'élimination de zones défectueuses, selon accord préalable entre les parties. En cas de
besoin, un repérage des soudures ou des discontinuités peut faire l'objet d'un accord à la
commande.
Pour les bobines présentant des cordons de soudure ou des discontinuités, chaque partie de
bande doit appartenir à la même nuance.
Les rives des parties soudées l'une à l'autre ne doivent pas être décalées l'une par rapport à
l'autre dans une proportion telle que la mise en oeuvre en soit compromise.
6.3 Etat de livraison
Les produits peuvent être livrés soit non isolés, soit isolés sur une ou deux faces. Dans le cas
de livraison de produits isolés, la nature de l'isolation, ses propriétés, le facteur de
foisonnement de la tôle et leur vérification doivent faire l'objet d'un accord à la commande.
6.4 Etat de surface
1)
Les surfaces doivent être unies et propres, exemptes de graisses et de rouille . Des défauts
dispersés, tels que stries, soufflures, criques, etc. sont tolérés s'ils se situent dans les limites
des écarts tolérés sur l'épaisseur et s'ils ne sont pas susceptibles de nuire à l'utilisation
correcte du produit fourni.
___________
1)
A ne pas confondre avec certaines colorations de la couche isolante inhérentes au processus de fabrication.

60404-8-4 © IEC:1998 – 11 –
EXAMPLE M250-35A 5 for electrical non-oriented steel sheet or strip with a maximum specific
total loss at 1,5 T of 2,50 W/kg at 50 Hz, a nominal thickness of 0,35 mm, supplied in the fully-
processed state.
NOTE – The corresponding steel numbers used in the European standard are given in annex C.
6 General requirements
6.1 Production process
The production process of the steel and its chemical composition are left to the discretion of
the manufacturer.
6.2 Form of supply
The material is supplied in bundles in the case of sheets and in coils in the case of strip.
The mass of bundles of sheets or coils shall be agreed at the time of ordering.
The recommended value for the internal diameter of coils is approximately 500 mm.
Sheets which make up each bundle shall be stacked so that the side faces are substantially
flat, and approximately perpendicular to the top face.
Strip shall be of constant width and wound in such a manner that the side faces of the coil are
substantially flat.
Coils shall be sufficiently tightly wound in order that they do not collapse under their own
weight.
Strip can occasionally exhibit welds or interleaves resulting from the removal of defective
zones, subject to prior agreement between the parties. If necessary, marking of welds or
interleaves may be agreed on at the time of ordering.
For coils containing welds or interleaves, each part of the strip shall be of the same grade.
The edges of parts welded together shall not be so much out of alignment as to affect the
further processing of the material.
6.3 Delivery condition
The material can be supplied either without insulation or with insulation on one or both sides. If
the material is supplied with insulation, the nature of the insulation, its properties, and the
stacking factor and their verification shall be agreed at the time of ordering.
6.4 Surface condition
1)
The surfaces shall be smooth and clean, free from grease and rust . Dispersed defects such
as scratches, blisters, cracks, etc. are permitted if they are within the limits of thickness
tolerances, and if they are not detrimental to the correct use of the supplied material.
___________
1)
This should not be confused with some coloration of the insulation coating inherent in the manufacturing process.

– 12 – 60404-8-4 © CEI:1998
Lorsqu'une couche isolante est présente sur la surface du produit, elle doit être suffisamment
adhérente pour ne pas se détacher lors des opérations de découpage. Lors de l'essai de pliage
alterné (voir 8.4.3.2), la couche superficielle ne doit pas se détacher après un pliage à 90°. En
cas de décollement de cette couche superficielle lors de cet essai, la pièce dans laquelle a été
prélevé l'échantillon doit être soumise à un essai de découpage. Au cours de cet essai, le
décollement de grands morceaux de la couche superficielle n'est pas admis; cependant, un
léger écaillage de cette couche aux arêtes de coupe est toléré.
6.5 Aptitude au découpage
Les produits doivent pouvoir être découpés ou poinçonnés sans entraîner une usure
prématurée des outils; ils doivent pouvoir être coupés en tout point et suivant des formes
habituelles en assurant un travail précis avec des outils de découpage corrects. Dans le cas de
sollicitations particulières au découpage et au poinçonnage, des conventions sur un essai
d'aptitude doivent être établies entre le producteur et l'acheteur.
7 Prescriptions techniques
7.1 Caractéristiques magnétiques
Les caractéristiques définies en 7.1.1 à 7.1.3 s'appliquent aux produits dans les conditions de
livraison définies en 6.3. Pour les produits revêtus, la masse du revêtement isolant doit être
prise en compte.
7.1.1 Polarisation magnétique
Les valeurs minimales garanties pour la polarisation magnétique dans le cas des intensités de
champ magnétique H de 2 500 A/m, 5 000 A/m et 10 000 A/m doivent être telles que cela est
indiqué au tableau 2.
La polarisation magnétique doit être déterminée en champ magnétique alternatif (exprimé en
valeur de crête) à la fréquence de 50 Hz.
Pour les produits de 0,47 mm d'épaisseur nominale, la polarisation magnétique mesurée à
60 Hz doit être telle que cela est indiqué au tableau A.1.
7.1.2 Pertes totales spécifiques
Les valeurs garanties à 50 Hz ou 60 Hz des pertes totales spécifiques maximales doivent être
conformes au tableau 2. Elles s'appliquent
– pour les épaisseurs de 0,35 mm, 0,50 mm et 0,65 mm aux éprouvettes vieillies (voir 8.3.1);
– pour l'épaisseur de 1,00 mm aux éprouvettes non vieillies.
Dans certains cas, la valeur garantie des pertes totales spécifiques maximales peut faire l'objet
d'un accord soit pour les éprouvettes longitudinales soit pour les éprouvettes transversales.
Les valeurs des pertes totales spécifiques sont garanties pour une polarisation magnétique de
1,5 T.
L'essai doit être effectué dans un champ magnétique alternatif à 50 Hz ou à 60 Hz.
L'annexe A donne les pertes totales spécifiques maximales pour les produits d'épaisseur
nominale de 0,47 mm pour une polarisation magnétique de 1,5 T à 50 Hz et 60 Hz.
L'annexe B donne les pertes totales spécifiques maximales pour une polarisation magnétique
de 1,0 T à 50 Hz.
60404-8-4 © IEC:1998 – 13 –
When an insulation coating is present on the surface of the material, it shall be sufficiently
adherent so that it does not become detached during cutting operations. During the alternating
bend test (see 8.4.3.2), the coating shall not become detached after a bend of 90°. If the
coating becomes detached during the test, the piece from which the sample was taken shall be
subjected to a shearing test. During this test, it shall not be admissible for large pieces of the
coating to become detached; however, the slight chipping of this coating at the shearing edges
shall be tolerated.
6.5 Suitability for cutting
The material shall be able to be cut or punched without causing premature wear of tools; it
shall be able to be cut at any point and into the usual shapes, thus ensuring accurate working
with the correct cutting tools. If there are special requirements with regard to a suitability test
for cutting or punching, these shall be established by agreement between the manufacturer and
the purchaser.
7 Technical requirements
7.1 Magnetic properties
The properties defined in 7.1.1 to 7.1.3 are applicable to products in the delivery conditions
defined in 6.3. For coated products, the mass of the insulation coating shall be taken into
account.
7.1.1 Magnetic polarization
The minimum specified values of magnetic polarization for magnetic field strengths H of
2 500 A/m, 5 000 A/m and 10 000 A/m shall be as given in table 2.
The magnetic polarization shall be determined in an alternating magnetic field (expressed as a
peak value) at 50 Hz.
For material of thickness 0,47 mm, the magnetic polarization shall be as specified in table A.1,
measured at 60 Hz.
7.1.2 Specific total loss
The specified values of maximum specific total loss at 50 Hz or 60 Hz shall be as given in
table 2. They apply
– for the thicknesses 0,35 mm, 0,50 mm and 0,65 mm to aged test pieces (see 8.3.1);
– for the thickness 1,00 mm to non-aged test pieces.
In certain cases, the specified value of maximum specific total loss can be made the subject of
agreement for longitudinal test pieces only or for transverse test pieces only.
The values of the specific total loss are specified for a magnetic polarization of 1,5 T.
The test shall be made in an alternating magnetic field at 50 Hz or at 60 Hz.
Annex A gives the maximum specific total loss for a magnetic polarization of 1,5 T at 50 Hz
and 60 Hz for products of 0,47 mm thickness.
Annex B gives the maximum specific total loss for a magnetic polarization of 1,0 T at 50 Hz.

– 14 – 60404-8-4 © CEI:1998
7.1.3 Anisotropie des pertes
Elle est garantie à l'induction magnétique de 1,5 T. Les valeurs maximales admises doivent
être telles que cela est indiqué au tableau 2.
7.2 Caractéristiques géométriques et tolérances
7.2.1 Epaisseur
Les épaisseurs nominales des produits sont de 0,35 mm, 0,50 mm, 0,65 mm et 1,00 mm.
NOTE – L'épaisseur de 0,47 mm est également prévue dans l'annexe A.
Pour les tolérances sur l'épaisseur, on distingue
– l'écart toléré par rapport à l'épaisseur nominale à l'intérieur d'une unité de réception;
– la différence d'épaisseur dans une feuille ou dans une longueur de bande suivant une
direction parallèle au sens du laminage;
– la différence d'épaisseur suivant une direction perpendiculaire au sens du laminage. Cette
tolérance ne s'applique qu'aux produits de largeur supérieure à 150 mm.
L'écart toléré sur l'épaisseur nominale à l'intérieur d'une même unité de réception doit être de
±8 % de la valeur nominale pour l'épaisseur de 0,35 mm et 0,50 mm, et de ±6 % de la valeur
nominale pour les épaisseurs de 0,65 mm et 1,00 mm. La surépaisseur due aux soudures par
rapport à l'épaisseur mesurée de la tôle ne doit pas dépasser 0,050 mm.
La différence d'épaisseur à l'intérieur d'une feuille ou d'une longueur de bande (voir 8.3.2) dans
une direction parallèle au sens de laminage ne doit pas dépasser 8 % de la valeur nominale
pour les épaisseurs de 0,35 mm et 0,50 mm, et de 6 % de la valeur nominale pour les
épaisseurs de 0,65 mm et 1,00 mm.
La différence d'épaisseur dans une direction perpendiculaire au sens du laminage ne doit pas
dépasser 0,020 mm pour les épaisseurs de 0,35 mm et 0,50 mm, et 0,030 mm pour les
épaisseurs de 0,65 mm et 1,00 mm, les mesures étant faites à 30 mm au moins des rives (voir
8.4.2.1). Cette tolérance ne s'applique qu'aux produits de largeur supérieure à 150 mm. Pour
des bandes étroites, d'autres conventions peuvent être prévues par accord.
7.2.2 Largeur
Les largeurs nominales courantes sont inférieures ou égales à 1 250 mm.
Pour les tolérances sur la largeur, une distinction est faite entre les produits livrés avec des
rives à l'état brut de laminage et les produits livrés avec rives cisaillées.
Pour les produits livrés avec rives cisaillées, les tolérances du tableau 1 doivent être
appliquées:
60404-8-4 © IEC:1998 – 15 –
7.1.3 Anisotropy of loss
This is specified at a polarization of 1,5 T. The maximum permitted values shall be as specified
in table 2.
7.2 Geometric characteristics and tolerances
7.2.1 Thickness
The nominal thicknesses of the material are 0,35 mm, 0,50 mm, 0,65 mm and 1,00 mm.
NOTE – The thickness of 0,47 mm is also given in annex A.
For thickness tolerance, a distinction is made between
– the allowable tolerance on the nominal thickness within the same acceptance unit;
– the difference in thickness in a sheet or in a length of strip in a direction parallel to the
direction of rolling;
– the difference in thickness in a direction perpendicular to the direction of rolling. This
tolerance applies only to materials with a width greater than 150 mm.
The allowable tolerance on the nominal thickness within the same acceptance unit shall be
±8 % of the nominal value for the thicknesses 0,35 mm and 0,50 mm, and ±6 % of the nominal
value for the thicknesses 0,65 mm and 1,00 mm. The additional thickness due to welds, with
respect to the measured thickness of the steel sheet or strip, shall not exceed 0,050 mm.
The difference in thickness in a sheet or in a length of strip (see 8.3.2) in a direction parallel to
the direction of rolling shall not exceed 8 % for nominal thicknesses 0,35 mm and 0,50 mm,
and 6 % for nominal thicknesses 0,65 mm and 1,00 mm.
The difference in thickness in a direction perpendicular to the direction of rolling shall not
exceed 0,020 mm for thicknesses of 0,35 mm and 0,50 mm, and 0,030 mm for the thicknesses
of 0,65 mm and 1,00 mm, the measurements being made at least 30 mm from the edges (see
8.4.2.1). These tolerances apply only to materials with a width greater than 150 mm. For
narrow strips, other agreements may be reached.
7.2.2 Width
The available nominal widths are less than or equal to 1 250 mm.
For the width tolerances, a distinction is made between material supplied with edges in the as-
rolled condition and material delivered with trimmed edges.
For materials supplied with trimmed edges, the tolerances of table 1 shall apply.

– 16 – 60404-8-4 © CEI:1998
Tableau 1 – Tolérances sur la largeur nominale
Tolérance
l
Largeur nominale
mm mm
+0,2
l ≤ 150
+0,3
150 < l ≤ 300
+0,5
300 < l ≤ 600
+1,0
600 < l ≤ 1 000
+15,
1 000 < l ≤ 1 250
NOTE – Par accord particulier à la commande, les
tolérances sur la largeur nominale peuvent être
toutes négatives.
Dans le cas de produits livrés avec des rives à l'état brut de laminage, les tolérances sur la
largeur nominale feront l'objet d'un accord à la commande.
7.2.3 Longueur
+0,5
La tolérance de longueur des tôles par rapport à la longueur commandée doit être %, mais
au maximum +6 mm.
7.2.4 Rectitude
La vérification de la rectitude ne s'applique qu'aux produits livrés avec rives cisaillées de
largeur supérieure à 30 mm.
La rectitude ne doit pas dépasser pour une longueur de mesure de 2 m
– 2,0 mm pour une largeur nominale telle que l >150 mm;
– 4,0 mm pour une largeur nominale l telle que 30 mm < l ≤ 150 mm.
7.2.5 Planéité (facteur d'ondulation)
La vérification de la planéité ne s'applique pas aux tôles de largeur inférieure ou égale à
100 mm.
Le facteur d'ondulation (voir 8.4.2.4), exprimé en pourcentage, ne doit pas dépasser 2.
7.2.6 Courbure résiduelle
La vérification de la courbure résiduelle ne s'applique pas aux tôles de largeur inférieure ou
égale à 100 mm.
Une clause concernant la courbure résiduelle peut être prévue par accord à la commande;
dans ce cas, la distance entre le bord inférieur de l'éprouvette et la plaque support ne doit pas
dépasser 35 mm pour les produits d'une épaisseur de 0,35 mm, 0,50 mm et 0,65 mm. Pour
l'épaisseur 1,00 mm, cette distance doit faire l'objet d'un a
...
