IEC 60364-5-523:1999

NORME
CEI
INTERNATIONAE
IEC
60364-5-523
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1999-02
Installations électriques des bâtiments –
Partie 5:
Choix et mise en œuvre des matériels électriques –
Section 523: Courants admissibles
dans les canalisations
Electrical installations of buildings –
Part 5:
Selection and erection of electrical equipment –
Section 523: Current-carrying capacities
in wiring systems
Numéro de référence
Reference number
CEI/IEC 60364-5-523:1999

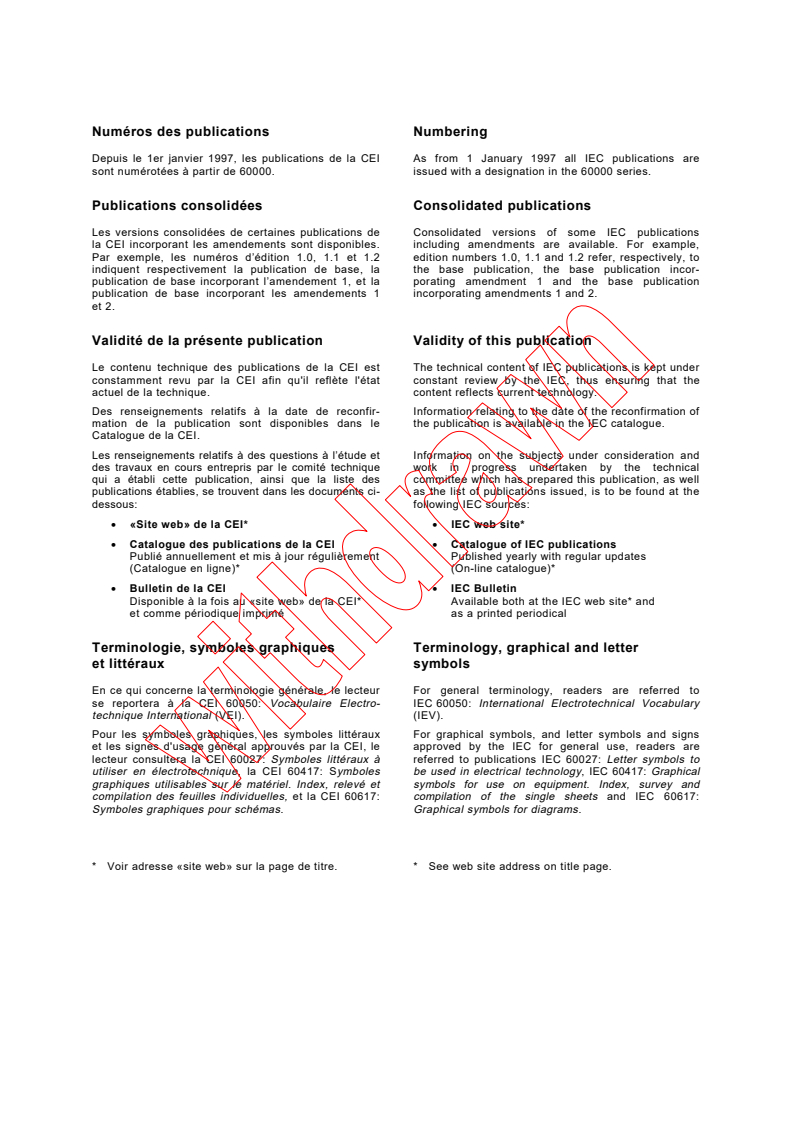

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-

publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation of
mation de la publication sont disponibles dans le the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* Available both at the IEC web site* and
et comme périodique imprimé as a printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and

compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60364-5-523
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1999-02
Installations électriques des bâtiments –
Partie 5:
Choix et mise en œuvre des matériels électriques –
Section 523: Courants admissibles
dans les canalisations
Electrical installations of buildings –
Part 5:
Selection and erection of electrical equipment –
Section 523: Current-carrying capacities
in wiring systems
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE X
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

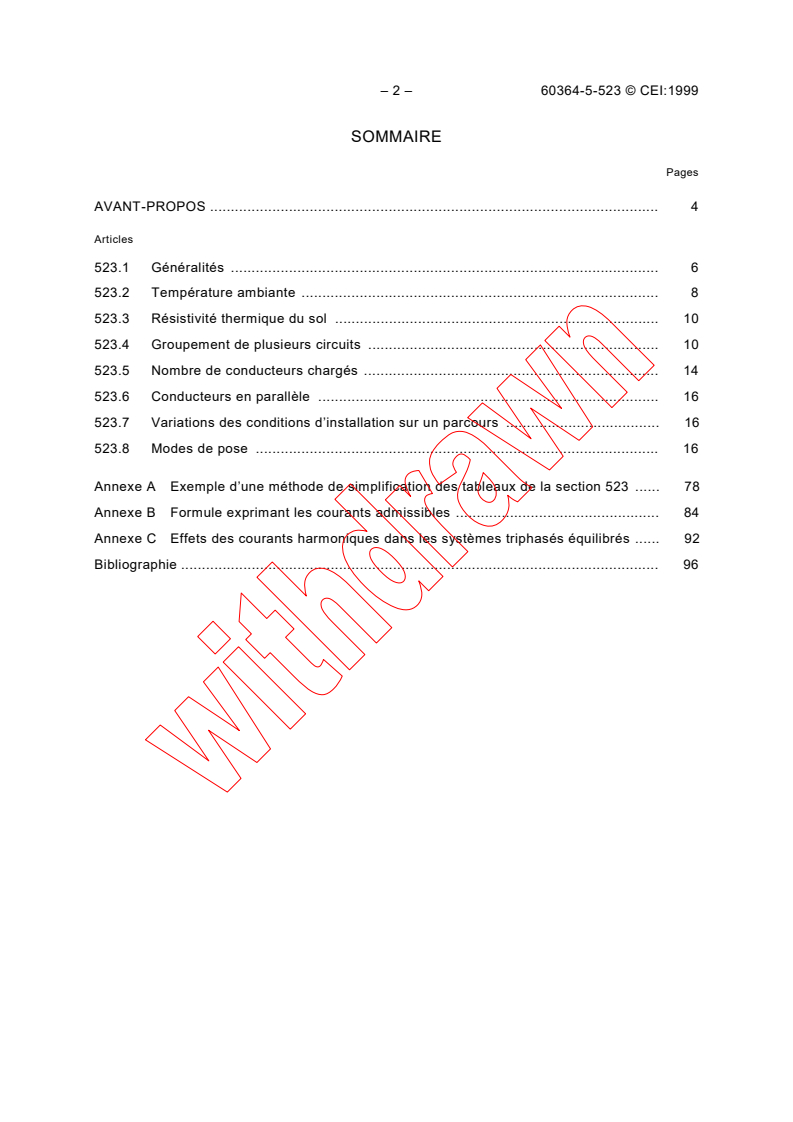

– 2 – 60364-5-523 © CEI:1999
SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
523.1 Généralités . 6

523.2 Température ambiante . 8

523.3 Résistivité thermique du sol . 10
523.4 Groupement de plusieurs circuits . 10
523.5 Nombre de conducteurs chargés . 14
523.6 Conducteurs en parallèle . 16
523.7 Variations des conditions d’installation sur un parcours . 16
523.8 Modes de pose . 16
Annexe A Exemple d’une méthode de simplification des tableaux de la section 523 . 78
Annexe B Formule exprimant les courants admissibles . 84
Annexe C Effets des courants harmoniques dans les systèmes triphasés équilibrés . 92
Bibliographie .96

60364-5-523 © IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
523.1 General . 7

523.2 Ambient temperature. 9

523.3 Soil thermal resistivity . 11
523.4 Groups containing more than one circuit . 11
523.5 Number of loaded conductors. 15
523.6 Conductors in parallel . 17
523.7 Variation of installation conditions along a route . 17
523.8 Methods of installation . 17
Annex A Examples of one method of simplification of the tables of section 523 . 79
Annex B Formula to express current-carrying capacities . 85
Annex C Effect of harmonic currents on balanced three-phase systems . 93
Bibliography .97

– 4 – 60364-5-523 © CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

_________
INSTALLATIONS ÉLECTRIQUES DES BÂTIMENTS –

Partie 5: Choix et mise en oeuvre des matériels électriques –

Section 523: Courants admissibles dans les canalisations

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60364-5-523 a été établie par le comité d'études 64 de la CEI:
Installations électriques des bâtiments.
Cette seconde édition annule et remplace la première édition parue en 1983, dont elle
constitue une révision technique.

Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
64/1039/FDIS 64/1056/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Les annexes A, B et C sont données uniquement à titre d’information.

60364-5-523 © IEC:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

_________
ELECTRICAL INSTALLATIONS OF BUILDINGS –

Part 5: Selection and erection of electrical equipment –

Section 523: Current-carrying capacities in wiring systems

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60364-5-523 has been prepared by IEC technical committee 64:
Electrical installations of buildings.
This second edition cancels and replaces the first edition published in 1983, and constitutes a
technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
64/1039/FDIS 64/1056/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annexes A, B and C are for information only.

– 6 – 60364-5-523 © CEI:1999
INSTALLATIONS ÉLECTRIQUES DES BÂTIMENTS –

Partie 5: Choix et mise en oeuvre des matériels électriques –

Section 523: Courants admissibles dans les canalisations

523.1 Généralités
523.1.1 Domaine d’application

Les prescriptions de la présente Norme internationale sont destinées à assurer une durée de
vie satisfaisante des conducteurs et des isolations soumis aux effets thermiques des courants
admissibles pendant des périodes prolongées en service normal. D'autres considérations
interviennent dans la détermination de la section des conducteurs, telles que les règles pour
la protection contre les chocs électriques (voir chapitre 41), la protection contre les effets
thermiques (voir chapitre 42), la protection contre les surintensités (voir chapitre 43), la chute
de tension (voir section 525 de la CEI 60364-5-52), ainsi que les températures limites pour
les bornes des matériels auxquelles les conducteurs sont connectés (voir section 526 de
la CEI 60364-5-52).
Cette norme n'est actuellement applicable qu'aux câbles sans armure et aux conducteurs
isolés sous des tensions nominales non supérieures à 1 kV en courant alternatif ou 1,5 kV en
courant continu. Cette norme n'est pas applicable aux câbles monoconducteurs avec armure.
NOTE – Si des câbles monoconducteurs avec armure sont utilisés, une réduction appréciable des courants
admissibles indiqués dans cette norme peut être prescrite. Il convient de consulter le fournisseur de câbles. Cela
est aussi applicable à des câbles monoconducteurs non armés utilisés dans des fourreaux (voir 521.5).
523.1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente section de la CEI 60364-5.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente section de la
CEI 60364-5 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60228:1978, Ames des câbles isolés
CEI 60287 (toutes les parties), Câbles électriques – Calcul du courant admissible

CEI 60364-4-41:1992, Installations électriques des bâtiments – Partie 4: Protection pour
assurer la sécurité – Chapitre 41: Protection contre les chocs électriques
CEI 60364-4-42:1980, Installations électriques des bâtiments – Partie 4: Protection pour
assurer la sécurité – Chapitre 42: Protection contre les effets thermiques
CEI 60364-4-43:1977, Installations électriques des bâtiments – Partie 4: Protection pour
assurer la sécurité – Chapitre 43: Protection contre les surintensités
CEI 60364-5-52:1993, Installations électriques des bâtiments – Partie 5: Choix et mise en
œuvre des matériels électriques – Chapitre 52: Canalisations

60364-5-523 © IEC:1999 – 7 –
ELECTRICAL INSTALLATIONS OF BUILDINGS –

Part 5: Selection and erection of electrical equipment –

Section 523: Current-carrying capacities in wiring systems

523.1 General
523.1.1 Scope
The requirements of this International Standard are intended to provide for a satisfactory life of

conductors and insulation subjected to the thermal effects of carrying current for prolonged
periods of time in normal service. Other considerations affect the choice of cross-sectional
area of conductors, such as the requirements for protection against electric shock (see chapter
41), protection against thermal effects (see chapter 42), overcurrent protection (see chapter
43), voltage drop (see section 525 of IEC 60364-5-52), and limiting temperatures for terminals
of equipment to which the conductors are connected (see section 526 of IEC 60364-5-52).
For the time being, this standard relates only to non-armoured cables and insulated conductors
having a nominal voltage not exceeding 1 kV a.c. or 1,5 kV d.c. This standard does not apply to
armoured single-core cables.
NOTE – If armoured single-core cables are used, an appreciable reduction of the current-carrying capacities given
in this standard may be required. The cable manufacturer should be consulted. This is also applicable to non-
armoured single-core cables in single way metallic ducts (see 521.5).
523.1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this section of IEC 60364-5. At the time of publication, the editions
indicated were valid. All normative documents are subject to revision, and parties to
agreements based on this section of IEC 60364-5 are encouraged to investigate the possibility
of applying the most recent editions of the normative documents indicated below. Members of
IEC and ISO maintain registers of currently valid International Standards.
IEC 60228:1978, Conductors of insulated cables
IEC 60287 (all parts), Electric cables – Calculation of the current rating
IEC 60364-4-41:1992, Electrical installations of buildings – Part 4: Protection for safety –
Chapter 41: Protection against electric shock
IEC 60364-4-42:1980, Electrical installations of buildings – Part 4: Protection for safety –

Chapter 42: Protection against thermal effects
IEC 60364-4-43:1977, Electrical installations of buildings – Part 4: Protection for safety –
Chapter 43: Protection against overcurrent
IEC 60364-5-52:1993, Electrical installations of buildings – Part 5: Selection and erection of
electrical equipment – Chapter 52: Wiring systems

– 8 – 60364-5-523 © CEI:1999
523.1.3 Le courant transporté par tout conducteur pendant des périodes prolongées en
fonctionnement normal doit être tel que la température limite appropriée spécifiée dans le
tableau 52-A ne soit pas dépassée. La valeur du courant doit être choisie conformément au

523.1.4, ou déterminée conformément au 523.1.5.

Tableau 52-A – Températures maximales de fonctionnement selon les types d'isolation

Température limite
Type d'isolation (voir note 1)

°C
Polychlorure de vinyle (PVC) Conducteur: 70
Polyéthylène réticulé (PR) et éthylène-propylène (EPR) Conducteur: 90
Minéral (avec gaine en PVC ou nu et accessible) Gaine: 70
Minéral (nu et inaccessible et non en contact avec des matériaux Gaine: 105 (voir note 2)
combustibles)
NOTE 1 – Les températures maximales admises des conducteurs données dans le tableau 52-A, et sur
lesquelles les valeurs des tableaux 52-C1 à 52-C4 et 52-C9 à 52-C12 sont fondées, ont été prises dans les
CEI 60502:1983 et 60702:1981 et sont indiquées dans ces tableaux.
NOTE 2 – Si un conducteur fonctionne à une température supérieure à 70 °C, il est recommandé de s’assurer
que les matériels connectés à ce conducteur sont adaptés à la température finale de la connexion.
NOTE 3 – Pour certains types d’isolations, des températures de fonctionnement plus élevées peuvent être
admises selon la nature du câble, ses extrémités, les conditions d'environnement et autres influences externes.
523.1.4 La prescription du 523.1.3 est considérée comme satisfaite si le courant dans les
conducteurs isolés et dans les câbles sans armure n'est pas supérieur à la valeur appropriée
choisie dans les tableaux 52-B1, 52-B2 et 52-C1 à 52-C12, corrigés par les facteurs des
tableaux 52-D1 à 52-D3 et 52-E1 à 52-E5.
NOTE 1 – Il est reconnu qu'il peut être souhaitable d'adapter des tableaux de la présente section sous une forme
simplifiée dans une norme nationale. Un exemple de méthode simplifiée acceptable est donné à l’annexe A.
NOTE 2 – Des tableaux simplifiés sont à l'étude pour une utilisation journalière adaptée à de petites installations,
aux choix des sections des câbles en fonction du courant assigné, de son type et du dispositif de protection contre
les surintensités.
NOTE 3 – Les valeurs des tableaux de la présente section sont applicables aux câbles sans armure et sont issues
des méthodes données dans la CEI 60287, utilisant des sections spécifiées dans la CEI 60502 pour les câbles de
tension nominale au plus égale à 1 kV, avec des résistances de conducteurs données dans la CEI 60228. Les
variations pratiques connues dans la construction des câbles (par exemple la forme des conducteurs) et les
tolérances de fabrication conduisent à une gamme de dimensions possibles pour chaque dimension nominale. Les
courants admissibles indiqués dans les tableaux ont été choisis de manière à tenir compte de ces variations de
valeurs avec sécurité et à relier les valeurs par une courbe régulière en fonction de la section nominale des
conducteurs.
NOTE 4 – Pour les câbles multiconducteurs de section égale ou supérieure à 25 mm , des formes autres que

circulaires sont admissibles. Les valeurs indiquées dans les tableaux sont issues de dimensions appropriées à des
conducteurs à âmes sectorales.
523.1.5 Les valeurs appropriées des courants admissibles peuvent être déterminées suivant
les méthodes décrites dans la CEI 60287, par essai ou par des calculs utilisant une méthode
reconnue à condition qu'elle soit précisée. Il peut être nécessaire de tenir compte des
caractéristiques de la charge et, pour les câbles enterrés, de la résistivité thermique du sol.
523.2 Température ambiante
523.2.1 La valeur de la température ambiante à utiliser est la température du milieu
environnant lorsque le ou les câbles ou le ou les conducteurs isolés considéré n'est pas
chargé.
60364-5-523 © IEC:1999 – 9 –
523.1.3 The current to be carried by any conductor for sustained periods during normal
operation shall be such that the appropriate temperature limit specified in table 52-A is not
exceeded. The value of current shall be selected in accordance with 523.1.4, or be determined

in accordance with 523.1.5.
Table 52-A – Maximum operating temperatures for types of insulation

Temperature limit
Type of insulation (see note 1)

°C
Polyvinyl-chloride (PVC) 70 conductor

Cross-linked polyethylene (XLPE) and ethylene propylene rubber (EPR) 90 conductor
Mineral (PVC covered or bare exposed to touch) 70 sheath
Mineral (bare not exposed to touch and not in contact with combustible 105 sheath (see note 2)
material)
NOTE 1 – The maximum permissible conductor temperatures given in table 52-A on which the values in table
52-C1 to 52-C4 and 52-C9 to 52-C12 are based, have been taken from IEC 60502: 1983 and IEC 60702: 1981
and are shown on these tables.
NOTE 2 – When a conductor operates at a temperature exceeding 70 °C, it shall be ascertained that the
equipment connected to the conductor is suitable for the resulting temperature at the connection.
NOTE 3 – For certain types of cable, higher operating temperatures may be permissible dependent upon the
temperature rating of the cable, its terminations, the environmental conditions and other external influences.
523.1.4 The requirement of 523.1.3 is considered to be satisfied if the current for insulated
conductors and cables without armour does not exceed the appropriate values selected from
tables 52-B1, 52-B2 and 52-C1 to 52-C12, subject to any correction factors from tables 52-D1
to 52-D3 and 52-E1 to 52-E5.
NOTE 1 – It is recognized that it may be desirable to adapt the tables of this section to a simplified form for national
rules. An example of one acceptable method of simplification is given in annex A.
NOTE 2 – Preparation of simplified tables are under consideration, which are intended to be suitable for day-to-day
use in smaller installations, and to be suitable for selection of cable sizes in relation to circuit design current and
type and nominal current of the overcurrent protective device.
NOTE 3 – The values in the tables in this section apply to cables without armour and have been derived in
accordance with the methods given in IEC 60287, using such dimensions as specified in IEC 60502 for cables of
voltages up to 1 kV and conductor resistances given in IEC 60228. Known practical variations in cable construction
(e.g. form of conductor) and manufacturing tolerances result in a spread of possible dimensions (and hence current-
carrying capacities for each conductor size). Tabulated current-carrying capacities have been selected so as to take
account of this spread of values with safety and to lie on a smooth curve when plotted against conductor cross-
sectional area.
NOTE 4 – For multi-core cables having conductors with a cross-sectional area of 25 mm or larger, tabulated values
applicable to either circular or shaped conductors are permissible. These values have been derived from
dimensions appropriate to shaped conductors.

523.1.5 The appropriate value of current-carrying capacities may also be determined as
described in IEC 60287, or by test, or by calculation using a recognized method provided that
the method is stated. Where appropriate, account shall be taken of the characteristics of the
load and, for buried cables, the effective thermal resistance of the soil.
523.2 Ambient temperature
523.2.1 The ambient temperature is the temperature of the surrounding medium when the
cable(s) or insulated conductor(s) under consideration are not loaded.

– 10 – 60364-5-523 © CEI:1999
523.2.2 Si la valeur du courant admissible est choisie selon les tableaux de cette section, les
températures ambiantes de référence sont les suivantes:

– pour les conducteurs isolés et les câbles dans l'air, quel que soit le mode de pose: 30 °C;

– pour les câbles enterrés directement dans le sol ou dans des conduits enterrés: 20 °C.

523.2.3 Si les tableaux de cette norme sont utilisés, et si la température ambiante de

l'emplacement des conducteurs ou des câbles est différente de la température ambiante de

référence, les facteurs appropriés des tableaux 52-D1 et 52-D2 doivent être appliqués aux

valeurs des courants admissibles données dans les tableaux 52-C1 à 52-C12; cependant, pour

les câbles enterrés, une correction n'est pas nécessaire si la température du sol ne dépasse

25 °C que quelques semaines par an.
NOTE – Pour les câbles et conducteurs isolés dans l'air, pour lesquels la température ambiante dépasse
occasionnellement la température ambiante de référence, l'utilisation éventuelle des courants admissibles indiqués
dans les tableaux est à l'étude.
523.2.4 Les facteurs de correction donnés dans les tableaux 52-D1 et 52-D2 ne tiennent pas
compte de l'augmentation éventuelle de température due au rayonnement solaire ou à d'autres
rayonnements infrarouges. Lorsque les câbles ou conducteurs isolés sont soumis à de tels
rayonnements, les courants admissibles doivent être calculés par les méthodes spécifiées
dans la CEI 60287.
523.3 Résistivité thermique du sol
523.3.1 Les courants admissibles indiqués dans les tableaux de la présente section pour les
câbles enterrés correspondent à une résistivité thermique du sol de 2,5 K´m/W. Cette valeur
est considérée comme une précaution nécessaire pour une utilisation mondiale lorsque le type
de sol et l'emplacement géographique ne sont pas spécifiés (voir annexe A de la CEI 60287).
Dans les emplacements où la résistivité thermique du sol est supérieure à 2,5 K´m/W, une
réduction appropriée du courant admissible doit être effectuée à moins que la terre au
voisinage immédiat du câble soit remplacée par une terre plus appropriée. De tels cas ne se
rencontrent que dans des conditions très sèches du sol. Les facteurs de correction pour des
résistivités de sol autres que 2,5 K´m/W sont donnés dans le tableau 52-D3.
NOTE – Les valeurs de courants admissibles indiquées dans les tableaux de la présente section pour des câbles
enterrés sont déterminées seulement pour des parcours à l'intérieur ou autour des bâtiments. Pour d'autres
installations, lorsque des études permettent de connaître des valeurs plus précises de la résistivité thermique du
sol en fonction de la charge, les valeurs des courants admissibles peuvent être tirées des méthodes de calcul
données dans la CEI 60287.
523.4 Groupement de plusieurs circuits
Les facteurs de réduction de groupement sont applicables aux groupements de circuits ayant

les mêmes températures maximales de fonctionnement.
Pour des groupements contenant des câbles ou des conducteurs isolés présentant des
températures maximales différentes de fonctionnement, le courant admissible de tous les
câbles ou conducteurs isolés du groupement doit se fonder sur la température de
fonctionnement la plus faible de n'importe quel câble du groupement avec le facteur de
réduction approprié.
Si, pour des conditions connues de fonctionnement, un câble ou conducteur isolé est
susceptible de transporter un courant non supérieur à 30 % du courant assigné, ce câble ou
conducteur peut être omis lors du calcul du facteur de réduction du groupement.

60364-5-523 © IEC:1999 – 11 –
523.2.2 Where the value of current-carrying capacity is to be selected in accordance with the
tables of this section, the reference ambient temperatures to be assumed are as follows:

– for insulated conductors and cables in air, irrespective of the method of installation: 30 °C;

– for buried cables, either directly in the soil or in ducts in the ground: 20 °C.

523.2.3 Where the tables of this standard are used, and the ambient temperature in the

intended location of the insulated conductors or cables differs from the reference ambient

temperature, the appropriate correction factor specified in tables 52-D1 and 52-D2 shall be

applied to the values of current-carrying capacity set out in tables 52-C1 to 52-C12; however,

for buried cables, correction is not needed if the soil temperature exceeds 25 °C for only a few

weeks a year.
NOTE – For cables and insulated conductors in air, where the ambient temperature occasionally exceeds the
reference ambient temperature, the possible use of the tabulated current-carrying capacities without correction is
under consideration.
523.2.4 The correction factors in tables 52-D1 and 52-D2 do not take account of the increase,
if any, due to solar or other infra-red radiation. Where the cables or insulated conductors are
subject to such radiation, the current-carrying capacity shall be derived by the methods
specified in IEC 60287.
523.3 Soil thermal resistivity
523.3.1 The current-carrying capacities tabulated in this section for cables in the ground
relate to a soil thermal resistivity of 2,5 K´m/W. This value is considered necessary as a
precaution for worldwide use when the soil type and geographical location are not specified
(see annex A of IEC 60287).
In locations where the effective soil thermal resistivity is higher than 2,5 K´m/W, an appropriate
reduction in current-carrying capacity shall be made, or the soil immediately around the cables
shall be replaced by a more suitable material. Such cases can usually be recognized by very
dry ground conditions. Correction factors for soil thermal resistivities other than 2,5 K´m/W are
given in table 52-D3.
NOTE – The current-carrying capacities tabulated in this section for cables in the ground are intended to relate only
to runs in and around buildings. For other installations, where investigations establish more accurate values of soil
thermal resistivity appropriate for the load to be carried, the values of current-carrying capacity may be derived by
the methods of calculation given in IEC 60287.
523.4 Groups containing more than one circuit
The group reduction factors are applicable to groups of insulated conductors or cables having
the same maximum operating temperature.

For groups containing cables or insulated conductors having different maximum operating
temperatures, the current-carrying capacity of all the cables or insulated conductors in the
group shall be based on the lowest maximum operating temperature of any cable in the group
together with the appropriate group reduction factor.
If, due to known operating conditions, a cable or insulated conductor is expected to carry a
current not greater than 30 % of its grouped rating it can be ignored for the purpose of
obtaining the reduction factor for the rest of the group.

– 12 – 60364-5-523 © CEI:1999
523.4.1 Méthodes de référence A à D du tableau 52-B1

Les courants admissibles indiqués dans les tableaux 52-C1 à 52-C12 sont applicables à des

circuits simples constitués par les conducteurs suivants:

– deux conducteurs isolés ou deux câbles monoconducteurs, ou un câble à deux conducteurs;

– trois conducteurs isolés ou trois câbles monoconducteurs, ou un câble à trois conducteurs.

Si davantage de conducteurs ou de câbles sont installés dans un même groupement, les

facteurs de correction indiqués dans les tableaux 52-E1 à 52-E3 doivent être appliqués.

NOTE – Les facteurs de correction pour groupement ont été calculés pour des fonctionnements continus et

prolongés avec un facteur de charge de 100 % pour tous les conducteurs actifs. Si la charge est inférieure à 100 %
en raison des conditions de fonctionnement de l’installation, les facteurs de correction peuvent être plus élevés.
523.4.2 Méthodes de référence E et F du tableau 52-B1
Les courants admissibles des tableaux 52-C7 à 52-C12 sont appropriés à la méthode de
référence d'installation.
Pour des poses sur des tablettes, à des attaches et analogues, les courants admissibles pour
les circuits simples et pour les groupements doivent être obtenus par multiplication des
courants admissibles donnés pour les modes de pose des conducteurs isolés ou des câbles
dans l'air, comme indiqué dans les tableaux 52-C7 à 52-C12, et par les facteurs de correction
pour groupement donnés dans les tableaux 52-E4 et 52-E5.
NOTES pour 523.4.1 et 523.4.2
NOTE 1 – Les facteurs de réduction pour groupement sont des valeurs moyennes calculées pour la plage de
dimensions des conducteurs, les types de câbles et les conditions d'installation considérés. L’attention est attirée
sur les notes de bas de tableaux. Dans quelques cas, un calcul plus précis peut être souhaitable.
NOTE 2 – Les facteurs de correction pour groupement ont été calculés en supposant le groupement constitué de
conducteurs ou de câbles semblables également chargés. Lorsqu'un groupe contient des câbles ou des conducteurs
isolés de dimensions différentes, des précautions sont nécessaires pour la charge des plus petits (voir 523.4.3).
523.4.3 Groupements constitués de câbles de dimensions différentes
Les facteurs de correction pour groupement ont été calculés en supposant le groupement
constitué de câbles semblables également chargés. La détermination des facteurs de correction
pour des groupements constitués de câbles de dimensions différentes est fonction du nombre
total de câbles du groupement et des diverses sections. De tels facteurs ne peuvent être indiqués
dans les tableaux mais doivent être calculés pour chaque groupement. La méthode de calcul de
ces facteurs n'est pas dans le domaine d'application de cette norme. Des exemples particuliers
pour lesquels de tels calculs peuvent être recommandés sont donnés ci-après.
NOTE – Un groupement contenant des conducteurs présentant plus de trois sections normalisées adjacentes peut
être considéré comme un groupement constitué de câbles de dimensions différentes. Un groupement de câbles
similaires est considéré comme un groupement pour lequel le courant admissible de l'ensemble des câbles se

fonde sur la même température maximale admissible et pour lequel le domaine des variations de sections ne
dépasse pas trois valeurs normalisées de sections.
523.4.3.1 Groupement dans des conduits, goulottes ou conduits profilés
Le facteur de réduction approprié, pour un groupement constitué de câbles de dimensions
différentes de conducteurs isolés ou de câbles dans des conduits, goulottes ou conduits
profilés est:
F =
n
où
F est le facteur de réduction;
n est le nombre de câbles multiconducteurs ou de conducteurs isolés du groupement.

60364-5-523 © IEC:1999 – 13 –
523.4.1 Installation methods A to D in table 52-B1

The current-carrying capacities given in tables 52-C1 to 52-C12 relate to single circuits

consisting of the following numbers of conductors:

– two insulated conductors or two single-core cables, or one twin-core cable;

– three insulated conductors or three single-core cables, or one three-core cable.

Where more insulated conductors or cables are installed in the same group, the group

reduction factors specified in tables 52-E1 to 52-E3 shall be applied.

NOTE – The group reduction factors have been calculated on the basis of prolonged steady-state operation at a

100 % load factor for all line conductors. Where the loading is less than 100 % as a result of the conditions of
operation of the installation, the group reduction factors may be higher.
523.4.2 Installation methods E and F in table 52-B1
The current-carrying capacities of tables 52-C7 to 52-C12 relate to the reference methods of
installation.
For installations on trays, cleats and the like, current-carrying capacities for both single circuits
and groups shall be obtained by multiplying the capacities as indicated in tables 52-C7 to
52-C12, given for the relevant arrangements of insulated conductors or cables in free air by the
installation and group reduction factors given in tables 52-E4 and 52-E5.
NOTES to 523.4.1 and 523.4.2
NOTE 1 – Group reduction factors have been calculated as averages for the range of conductor sizes, cable types
and installation conditions considered. Attention is drawn to the notes of each table. In some instances, a more
precise calculation may be desirable.
NOTE 2 – Group reduction factors have been calculated on the basis that the group consists of similar equally
loaded insulated conductors or cables. When a group contains various sizes of cables or insulated conductors,
caution should be exercised over the current loading of the smaller ones (see 523.4.3).
523.4.3 Groups containing different sizes
Tabulated group reduction factors are applicable to groups consisting of similar equally loaded
cables. The calculation of reduction factors for groups containing different sizes of equally
loaded insulated conductors or cables is dependent on the total number in the group and the
mix of sizes. Such factors cannot be tabulated but shall be calculated for each group. The
method of calculation of such factors is outside the scope of this standard. Some specific
examples of where such calculations may be advisable are given below.
NOTE – A group containing sizes of conductor spanning a range of more than three adjacent standard sizes may be
considered as a group containing different sizes. A group of similar cables is taken to be a group where the current-
carrying capacity of all the cables is based on the same maximum permissible conductor temperature and where
the range of conductor sizes in the group spans not more than three adjacent standard sizes.

523.4.3.1 Groups in conduits, cable trunking or cable ducting
The group reduction factor, which is on the safe side, for a group containing different sizes of
insulated conductors or cables in conduits, cable trunking or cable ducting is:
F =
n
where
F is the group reduction factor;
n is the number of multi-core cables or circuits in group.

– 14 – 60364-5-523 © CEI:1999
Le facteur de réduction de groupement obtenu par cette formule réduira le danger dû à la
surcharge des câbles les plus petits mais peut conduire à une charge très faible des câbles les
plus gros. Une telle sous-utilisation peut être évitée si des câbles ou des conducteurs isolés de

sections très différentes ne sont pas présents dans le même groupement.

L'utilisation d'une méthode de calcul spécifique destinée à des groupements de dimensions

différentes de conducteurs isolés ou de câbles dans des conduits, goulottes ou conduits

profilés donnera un facteur de réduction plus précis.

Ce sujet est à l'étude.
523.4.3.2 Groupement sur des tablettes
Si un groupement est constitué de câbles de dimensions différentes, l'attention doit être portée
sur la charge des câbles de faibles dimensions. Il est préférable d'utiliser une méthode de
calcul spécifique pour groupements de câbles ou de conducteurs isolés de dimensions
différentes.
Les facteurs de groupement obtenus conformément à 523.4.3.1 donneront un résultat sûr.
Ce sujet est à l'étude.
523.5 Nombre de conducteurs chargés
523.5.1 Le nombre de conducteurs à considérer dans un circuit est celui des conducteurs
effectivement parcourus par le courant. Lorsque dans un circuit polyphasé, les courants sont
supposés équilibrés, il n'y a pas lieu de tenir compte du conducteur neutre correspondant.
C'est pourquoi les valeurs de courants admissibles indiquées pour trois conducteurs chargés
sont également valables dans un circuit triphasé avec neutre équilibré; ainsi, dans ces
conditions, le courant admissible dans un câble à quatre conducteurs est le même que pour un
câble à trois conducteurs de même section. Des câbles à quatre et cinq conducteurs peuvent
présenter des courants admissibles plus élevés si trois conducteurs seulement sont chargés.
523.5.2 Lorsque le conducteur neutre dans un câble multiconducteur transporte un courant
dû à un déséquilibre, l’élévation de température correspondante est compensée par la
diminution de chaleur générée par un ou plusieurs conducteurs de phase. Dans ce cas, la
section du conducteur neutre ne doit pas être plus faible que celle des conducteurs de phase.
Dans tous les cas, le conducteur neutre doit avoir une section conforme à 523.1.4.
523.5.3 Si le conducteur neutre transporte du courant s
...
