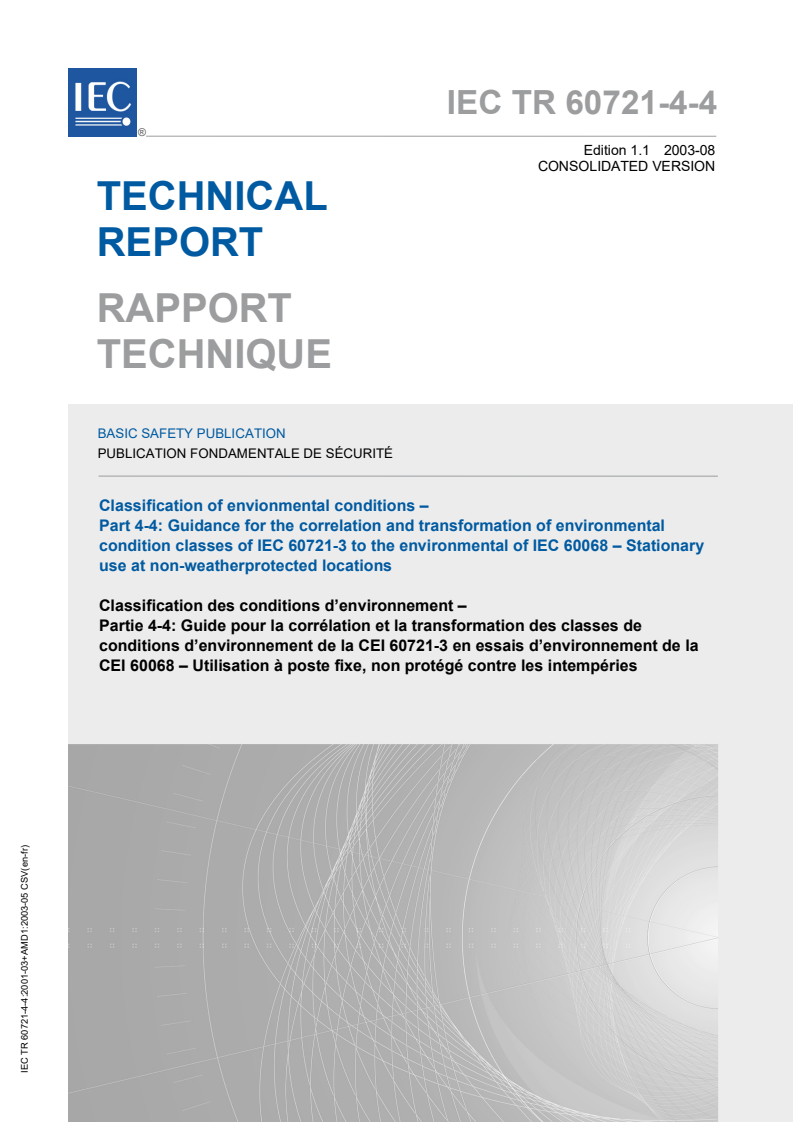

IEC TR 60721-4-4:2001+AMD1:2003 CSV

RAPPORT CEI
TECHNIQUE
IEC
TR 60721-4-4
TECHNICAL
Edition 1.1
REPORT
2003-08
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Edition 1:2001 consolidée par l'amendement 1:2003
Edition 1:2001 consolidated with amendment 1:2003
Classification des conditions d’environnement –
Partie 4-4:
Guide pour la corrélation et la transformation
des classes de conditions d’environnement
de la CEI 60721-3 en essais d’environnement
de la CEI 60068 –
Utilisation à poste fixe, non protégé contre
les intempéries
Classification of environmental conditions –
Part 4-4:
Guidance for the correlation and transformation
of environmental condition classes of IEC 60721-3
to the environmental tests of IEC 60068 –
Stationary use at non-weatherprotected locations
Numéro de référence
Reference number
CEI/IEC 60721-4-4:2001+A1:2003

Copyright © 1993 IEC, Geneva, Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de
référence, texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou
remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00

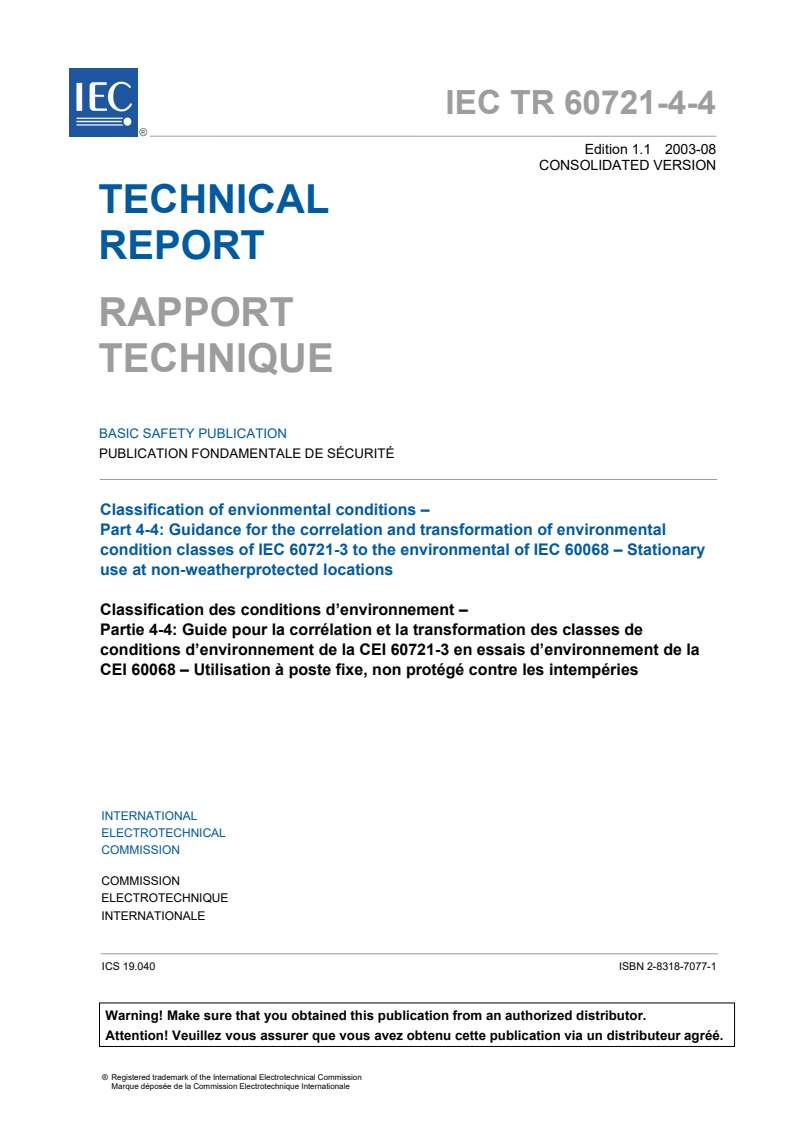

RAPPORT CEI
TECHNIQUE
IEC
TR 60721-4-4
TECHNICAL
Edition 1.1
REPORT
2003-08
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Edition 1:2001 consolidée par l'amendement 1:2003
Edition 1:2001 consolidated with amendment 1:2003
Classification des conditions d’environnement –
Partie 4-4:
Guide pour la corrélation et la transformation
des classes de conditions d’environnement
de la CEI 60721-3 en essais d’environnement
de la CEI 60068 –
Utilisation à poste fixe, non protégé contre
les intempéries
Classification of environmental conditions –
Part 4-4:
Guidance for the correlation and transformation
of environmental condition classes of IEC 60721-3
to the environmental tests of IEC 60068 –
Stationary use at non-weatherprotected locations
CODE PRIX
CQ
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
For price, see current catalogue
Pour prix, voir catalogue en vigueur

– 2 –         TR 60721-4-4 © CEI:2001+A1:2003
– 2 – TR 60721-4-4 ¤ CEI:2001+A1:2003
SOMMAIRE
AVANT-PROPOS . 4
INTRODUCTION .8
1 Domaine d'application et objet.10
2 Documents de référence .10
3 Vue d’ensemble .12
3.1 Considérations générales sur la CEI 60721 .12
3.2 Considérations générales sur la CEI 60068 .12
3.3 Sévérités .12
3.4 Essais recommandés.14
3.5 Essais d’environnement pour les catégories en service .14
3.6 Durées des essais .14
3.7 Conditions ambiantes.14
4 Conditions climatiques .16
5 Conditions dynamiques .40
Annexe A Utilisation à poste fixe non protégé contre les intempéries –
Conditions climatiques.50
Annexe B Utilisation à poste fixe non protégé contre les intempéries –
Conditions dynamiques.90
Tableau 1 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4K2.16
Tableau 2 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4K3.24
Tableau 3 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4K4.32
Tableau 4 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4M1 .40
Tableau 5 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4M2 .42
Tableau 6 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4M3 .44
Tableau 7 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4M4 .46
Tableau 8 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4M6 .48
Tableau A.1 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4K1 .50
Tableau A.2 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4K4H .58
Tableau A.3 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4K4L.66
Tableau A.4 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4K5 .74
Tableau A.5 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4K6 .82
Tableau B.1 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4M5 .90
Tableau B.2 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4M7 .94
Tableau B.3 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4M8 .98

TR 60721-4-4 © IEC:2001+A1:2003          – 3 –
TR 60721-4-4 ¤ IEC:2001+A1:2003 – 3 –
CONTENTS
FOREWORD . 5
INTRODUCTION .9
1 Scope and object .11
2 Reference documents .11
3 Overview.13
3.1 General remarks concerning IEC 60721 .13
3.2 General remarks concerning IEC 60068 .13
3.3 Severities.13
3.4 Recommended tests .15
3.5 Environmental tests for in-use classes .15
3.6 Test durations.15
3.7 Ambient .15
4 Climatic conditions .20
5 Dynamic conditions .41
Annex A Stationary use at non-weatherprotected locations – Climatic conditions.52
Annex B Stationary use at non-weatherprotected locations – Dynamic conditions.92
Table 1 – Recommended tests for IEC 60721-3-4 – Class 4K2.20
Table 2 – Recommended tests for IEC 60721-3-4 – Class 4K3.28
Table 3 – Recommended tests for IEC 60721-3-4 – Class 4K4.36
Table 4 – Recommended tests for IEC 60721-3-4 – Class 4M1 .41
Table 5 – Recommended tests for IEC 60721-3-4 – Class 4M2 .43
Table 6 – Recommended tests for IEC 60721-3-4 – Class 4M3 .45
Table 7 – Recommended tests for IEC 60721-3-4 – Class 4M4 .47
Table 8 – Recommended tests for IEC 60721-3-4 – Class 4M6 .49
Table A.1 – Recommended tests for IEC 60721-3-4 – Class 4K1 .52
Table A.2 – Recommended tests for IEC 60721-3-4 – Class 4K4H .60
Table A.3 – Recommended tests for IEC 60721-3-4 – Class 4K4L .68
Table A.4 – Recommended tests for IEC 60721-3-4 – Class 4K5 .76
Table A.5 – Recommended tests for IEC 60721-3-4 – Class 4K6 .84
Table B.1 – Recommended tests for IEC 60721-3-4 – Class 4M5.92
Table B.2 – Recommended tests for IEC 60721-3-4 – Class 4M7.96
Table B.3 – Recommended tests for IEC 60721-3-4 – Class 4M8.100

– 4 – TR 60721-4-4 ¤ CEI:2001+A1:2003
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
CLASSIFICATION DES CONDITIONS D’ENVIRONNEMENT –
Partie 4-4: Guide pour la corrélation et la transformation des classes
de conditions d’environnement de la CEI 60721-3
en essais d’environnement de la CEI 60068 –
Utilisation à poste fixe, non protégé contre les intempéries
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques et des Guides (ci-après dénommés "Publication(s) de
la CEI"). Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec
l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux
organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La tâche principale des comités d’études de la CEI est l’élaboration des Normes
internationales. Toutefois, un comité d’études peut proposer la publication d’un rapport
technique lorsqu’il a réuni des données de nature différente de celles qui sont normalement
publiées comme Normes internationales, cela pouvant comprendre, par exemple, des
informations sur l’état de la technique.
La CEI 60721-4-4, qui est un rapport technique, a été établie par le comité d’études 104 de la CEI:
Conditions, classification et essais d'environnement.

TR 60721-4-4 ¤ IEC:2001+A1:2003 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
CLASSIFICATION OF ENVIRONMENTAL CONDITIONS –
Part 4-4: Guidance for the correlation and transformation
of environmental condition classes of IEC 60721-3
to the environmental tests of IEC 60068 –
Stationary use at non-weatherprotected locations
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, and Guides (hereafter referred to as “IEC Publication(s)”). Their preparation is entrusted to
technical committees; any IEC National Committee interested in the subject dealt with may participate in this
preparatory work. International, governmental and non-governmental organizations liaising with the IEC also
participate in this preparation. IEC collaborates closely with the International Organization for Standardization
(ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
The main task of IEC technical committees is to prepare International Standards. However, a
technical committee may propose the publication of a technical report when it has collected
data of a different kind from that which is normally published as an International Standard, for
example, "state of the art".
IEC 60721-4-4, which is a technical report, has been prepared by IEC technical committee 104:
Environmental conditions, classification and methods of test.

– 6 – TR 60721-4-4 ¤ CEI:2001+A1:2003
La présente version consolidée de la CEI 60721-4-4 comprend la première édition (2001)
[documents 104/60/CDV et 104/110/RVC] et son amendement 1 (2003) [documents
104/197/DTR et 104/258A/RVC].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à son amendement; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 1.1.
Elle a le statut d’une publication fondamentale de sécurité conformément au Guide CEI 104.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
Le comité a décidé que le contenu de la publication de base et de son amendement 1 ne sera
pas modifié avant 2006. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
Ce document, purement informatif, ne doit pas être considéré comme une Norme internationale.

TR 60721-4-4 ¤ IEC:2001+A1:2003 – 7 –
This consolidated version of IEC 60721-4-4 consists of the first edition (2001) [documents
104/60/CDV and 104/110/RVC] and its amendment 1 (2003) [documents 104/197/DTR and
104/258A/RVC].
The technical content is therefore identical to the base edition and its amendment and has
been prepared for user convenience.
It bears the edition number 1.1.
It has the status of a basic safety publication in accordance with IEC Guide 104.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
The committee has decided that the contents of the base publication and its amendment 1 will
remain unchanged until 2006. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
This document which is purely informative is not to be regarded as an International Standard.

– 8 –         TR 60721-4-4 © CEI:2001+A1:2003
– 8 – TR 60721-4-4 © CEI:2001
INTRODUCTION
Il est essentiel d’insister sur l’aspect guide de ce rapport car il est pratiquement impossible de
spécifier des exigences obligatoires pour une utilisation universelle. Cependant, pour les cas
qui nécessitent des essais différents de ceux recommandés dans ce rapport, il convient que
les orientations données établissent des principes et une méthodologie visant à définir des
essais de remplacement.
Les indications de transformation sont fournies quand les agents utilisés pour définir les
conditions de la CEI 60721-3-4 sont différents de ceux utilisés pour définir les essais et/ou les
sévérités dans la CEI 60068-2.
Les raisons de cette corrélation sont indiquées afin de permettre aux rédacteurs des
spécifications de modifier un essai si son application le justifie. Si la valeur des agents est
différente dans la CEI 60721-3-4 et dans la CEI 60068-2, les sévérités les plus proches des
procédures d’essai de la CEI 60068-2 sont utilisées. S’il est nécessaire de s’écarter d’une
sévérité de la CEI 60068-2, les raisons sont détaillées dans le présent rapport et un essai de
remplacement est recommandé dans les tableaux.

TR 60721-4-4 © IEC:2001+A1:2003          – 9 –
TR 60721-4-4 © IEC:2001 – 9 –
INTRODUCTION
It is essential to emphasise the guidance nature of this report since it is virtually impossible to
specify mandatory requirements for worldwide use. However, for those cases which require
different tests from those recommended in this report, the guidance given should establish
principles and methodology to determine alternative tests.
Transformation guidance is provided where the parameters used to define conditions in
IEC 60721-3-4 are different from those used to define the tests and/or the severities
in IEC 60068-2.
The reasons for correlation are provided to enable specification writers to modify a test if their
application warrants it. Where differences in values of parameters exist between IEC 60721-3-4
and IEC 60068-2, the nearest severities of the IEC 60068-2 test procedures are used. If it is
necessary to deviate from an IEC 60068-2 severity, the reasons are detailed in the report and an
alternative test is recommended in the tables.

– 10 –         TR 60721-4-4 © CEI:2001+A1:2003
– 10 – TR 60721-4-4 © CEI:2001
CLASSIFICATION DES CONDITIONS D’ENVIRONNEMENT –
Partie 4-4: Guide pour la corrélation et la transformation des classes
de conditions d’environnement de la CEI 60721-3
en essais d’environnement de la CEI 60068 –
Utilisation à poste fixe, non protégé contre les intempéries
1 Domaine d'application et objet
Cette partie de la CEI 60721 est un rapport technique qui traite de la corrélation et de la trans-
formation des conditions de la CEI 60721-3-4 en essais d’environnement définis dans la
CEI 60068-2.
Un environnement peut être constitué d’un certain nombre de conditions d’environnement
telles que les conditions dynamiques, climatiques et biologiques ainsi que d’autres effets dus
aux substances chimiquement et mécaniquement actives. Dans ce rapport, seules les
conditions dynamiques et climatiques ont été prises en considération.
Le présent rapport technique a pour objet de fournir aux rédacteurs des spécifications un guide
comportant un ensemble de tableaux faciles à utiliser qui permettent la corrélation et la
transformation de ces conditions.
2 Documents de référence
CEI 60068-1:1988, Essais d’environnement – Première partie: Généralités et guide
CEI 60068-2-1:1990, Essais d’environnement – Deuxième partie: Essais – Essais A: Froid
CEI 60068-2-2:1974, Essais d’environnement – Deuxième partie: Essais – Essais B: Chaleur
sèche
CEI 60068-2-5:1975, Essais d’environnement – Deuxième partie: Essais – Essai Sa:
Rayonnement solaire artificiel au niveau du sol
CEI 60068-2-6:1995, Essais d’environnement – Partie 2: Essais – Essai Fc: Vibrations
(sinusoïdales)
CEI 60068-2-13:1983, Essais d’environnement – Deuxième partie: Essais – Essai M: Basse
pression atmosphérique
CEI 60068-2-14:1984, Essais d’environnement – Deuxième partie: Essais – Essai N: Variations
de température
CEI 60068-2-18:1989, Essais d’environnement – Deuxième partie: Essais – Essai R et guide: Eau
CEI 60068-2-27:1987, Essais d’environnement – Deuxième partie: Essais – Essai Ea et guide:
Chocs
CEI 60068-2-29:1987, Essais d’environnement – Deuxième partie: Essais – Essai Eb et guide:
Secousses
CEI 60068-2-30:1980, Essais d’environnement – Deuxième partie: Essais – Essai Db et guide:
Essai cyclique de chaleur humide (cycle de 12 + 12 heures)

TR 60721-4-4 © IEC:2001+A1:2003          – 11 –
TR 60721-4-4 © IEC:2001 – 11 –
CLASSIFICATION OF ENVIRONMENTAL CONDITIONS –
Part 4-4: Guidance for the correlation and transformation
of environmental condition classes of IEC 60721-3
to the environmental tests of IEC 60068 –
Stationary use at non-weatherprotected locations
1 Scope and object
This part of IEC 60721 is a technical report dealing with the correlation and transformation of
the conditions given in IEC 60721-3-4 to the environmental tests defined in IEC 60068-2.
An environment may consist of a number of environmental conditions such as dynamic,
climatic and biological and other effects due to chemically and mechanically active substances.
In this report, only dynamic and climatic conditions have been considered.
The purpose of this technical report is to provide the specification writer with guidance together
with a set of easy-to-use tables which correlate and transform these conditions.
2 Reference documents
IEC 60068-1:1988, Environmental testing – Part 1: General and guidance
IEC 60068-2-1:1990, Environmental testing – Part 2: Tests – Tests A: Cold
IEC 60068-2-2:1974, Environmental testing – Part 2: Tests – Tests B: Dry heat
IEC 60068-2-5:1975, Environmental testing – Part 2: Tests – Test Sa: Simulated solar radiation
at ground level
IEC 60068-2-6:1995, Environmental testing – Part 2: Tests – Test Fc: Vibration (sinusoidal)
IEC 60068-2-13:1983, Environmental testing – Part 2: Tests – Test M: Low air pressure
IEC 60068-2-14:1984, Environmental testing – Part 2: Tests – Test N: Change of temperature
IEC 60068-2-18:1989, Environmental testing – Part 2: Tests – Test R and guidance: Water
IEC 60068-2-27:1987, Environmental testing – Part 2: Tests – Test Ea and guidance: Shock
IEC 60068-2-29:1987, Environmental testing – Part 2: Tests – Test Eb and guidance: Bump
IEC 60068-2-30:1980, Environmental testing – Part 2: Tests – Test Db and guidance: Damp
heat, cyclic (12 + 12 hour cycle)

– 12 –         TR 60721-4-4 © CEI:2001+A1:2003
– 12 – TR 60721-4-4 © CEI:2001
CEI 60068-2-56:1988, Essais d’environnement – Deuxième partie: Essais – Essai Cb: Chaleur
humide, essai continu, recommandé principalement pour les équipements
CEI 60721-2-3:1987, Classification des conditions d’environnement – Deuxième partie:
Conditions d’environnement présentes dans la nature – Pression atmosphérique
CEI 60721-2-4:1987, Classification des conditions d’environnement – Deuxième partie:
Conditions d’environnement présentes dans la nature – Rayonnement solaire et température
CEI 60721-3-4:1995, Classification des conditions d'environnement – Partie 3: Classification
des groupements des agents d'environnement et de leurs sévérités – Section 4: Utilisation à
poste fixe non protégé des intempéries
CEI 60721-4-0, Classification des conditions d’environnement – Partie 4-0: Guide pour la
corrélation et la transformation des classes de conditions d’environnement de la CEI 60721-3
1)
en essais d’environnement de la CEI 60068 – Introduction
ISO 554:1976, Atmosphères normales de conditionnement et/ou d’essai – Spécifications
ISO 2533:1975, Atmosphère type – Addendum 1 (1985), Addendum 2 (1997)
3 Vue d’ensemble
3.1 Considérations générales sur la CEI 60721
La CEI 60721-3-4 établit une classification des groupements d’agents d’environnement avec
les conditions d’environnement correspondantes auxquelles le produit peut être exposé au
cours d’une utilisation à des emplacements non protégés contre les intempéries. Dans ces
catégories, les agents sont indiqués individuellement, mais le produit peut être exposé
simultanément à ces agents. Certains de ces agents sont indépendants alors que d’autres
peuvent être fortement corrélés, par exemple le rayonnement solaire et la température.
3.2 Considérations générales sur la CEI 60068
La CEI 60068-2 établit une série de procédures d’essais d’environnement et les sévérités
d’essai correspondantes. Le choix des sévérités d’essai dépend des conséquences du défaut
sur le produit. Deux types de produit peuvent être mis à des emplacements couverts par la
même catégorie d’environnement. Cependant un type de produit peut être essayé avec des
conditions beaucoup plus sévères que l’autre en raison des différentes conséquences du
défaut. Ce rapport traite uniquement des conséquences normales des défauts. Pour des
conséquences plus importantes, il peut être nécessaire d’augmenter la sévérité d’essai à partir
de la connaissance du produit qu’en a un spécialiste.
3.3 Sévérités
La CEI 60721-3-4 établit des catégories de conditions d’environnement qui ont une faible
probabilité d’être dépassées en couvrant les conditions extrêmes de courte durée auxquelles le
produit peut être exposé. Les sévérités d’essai suggérées qui sont données dans les tableaux
correspondants de ce rapport en tiennent compte. Pour d’autres informations se reporter à la
CEI 60721-4-0, qui tient lieu d’introduction à la série CEI 60721-4.
________
1)
A publier.
TR 60721-4-4 © IEC:2001+A1:2003          – 13 –
TR 60721-4-4 © IEC:2001 – 13 –
IEC 60068-2-56:1988, Environmental testing – Part 2: Tests – Test Cb: Damp heat, steady
state, primarily for equipment
IEC 60721-2-3:1987, Classification of environmental conditions – Part 2: Environmental
conditions appearing in nature – Air pressure
IEC 60721-2-4:1987, Classification of environmental conditions – Part 2: Environmental
conditions appearing in nature – Solar radiation and temperature
IEC 60721-3-4:1995, Classification of environmental conditions – Part 3: Classification of groups
of environmental parameters and their severities – Section 4: Stationary use at non-
weatherprotected locations
IEC 60721-4-0, Classification of environmental conditions – Part 4-0: Guidance for the correlation
and transformation of the environmental condition classes of IEC 60721-3 to the environmental
1)
tests of IEC 60068 – Introduction
ISO 554:1976, Standard atmospheres for conditioning and/or testing – Specifications
ISO 2533:1975, Standard atmosphere – Addendum 1 (1985), Addendum 2 (1997)
3Overview
3.1 General remarks concerning IEC 60721
IEC 60721-3-4 establishes classes of groups of environmental parameters with their
associated environmental conditions to which products may be exposed whilst in use in non-
weather-protected locations. Parameters in these classes are given individually, but the
products may be exposed to them simultaneously. Some of the parameters are independent
whilst others may be strongly correlated, for example, solar radiation and temperature.
3.2 General remarks concerning IEC 60068
IEC 60068-2 establishes a series of environmental test procedures and appropriate test
severities. Selection of test severities depends upon the failure consequences of the product.
Two types of product may be placed at locations covered by the same environmental class.
However, one type of product may be tested under significantly more severe conditions than
the other because of its different failure consequences. This report only addresses normal
failure consequences; for higher failure consequences, the test severity may need to be
increased on the basis of specialist knowledge of the product.
3.3 Severities
IEC 60721-3-4 establishes classes of environmental conditions having a low probability of
being exceeded, which cover the extreme short-term conditions to which products may be
exposed. The suggested test severities given in the tables of this report take this into account.
For further information, refer to IEC 60721-4-0, which serves as an introduction to the
IEC 60721-4 series.
________
1)
To be published.
– 14 –         TR 60721-4-4 © CEI:2001+A1:2003
– 14 – TR 60721-4-4 © CEI:2001
3.4 Essais recommandés
Deux types d’essai sont indiqués dans les tableaux qui suivent. Le premier type précise l’essai
équivalent de la CEI 60068-2 utilisant les sévérités recommandées les plus proches.
Le second type est constitué par la méthode d’essai recommandée et les sévérités qui sont
considérées comme les plus adaptées aux essais de la plupart des produits électrotechniques.
3.5 Essais d’environnement pour les catégories en service
Les catégories en service spécifient les conditions d’environnement auxquelles est exposé un
produit lorsqu’il est utilisé, y compris en cours d’assemblage, en état non opérationnel, en
entretien et en réparation. Les conditions d’environnement créées par la proximité de produits
situés les uns à côté des autres, dans une même enveloppe, ne font pas partie de cette
catégorie.
Il convient que la spécification particulière indique à quel moment, pendant le programme
d’essai d’environnement, le produit est à l’état opérationnel, et quelles exigences de
performance il convient de mesurer avant, pendant, et après l’essai, ainsi que les critères
de défaut.
3.6 Durées des essais
Les durées recommandées dans les tableaux 1 à 8 sont choisies en fonction d’expériences qui
ont prouvé qu’elles étaient suffisantes pour démontrer l’effet de la condition sur la plupart des
produits. Cependant, l’utilisateur peut faire varier ces valeurs si l’expérimentation d’une
application particulière le justifie. Pour aider l’utilisateur, les notes jointes aux tableaux du
présent rapport expliquent le choix de la durée recommandée.
3.7 Conditions ambiantes
Le terme «conditions ambiantes» utilisé pour certains essais recommandés fait référence aux
conditions atmosphériques normales décrites en 5.3.1 de la CEI 60068-1, c’est-à-dire une
température comprise entre 15 °C et 35 °C, une humidité relative (HR) comprise entre 25 % et 75 %
avec une humidité absolue maximale de 22 g/m et une pression atmosphérique comprise entre
86 kPa et 106 kPa. Des informations sur les conditions atmosphériques normales sont données
dans l’ISO 2533 et ses deux addenda, alors qu’un résumé existe dans la CEI 60721-2-3. Une
condition de référence pour les essais est décrite dans l’ISO 554.

TR 60721-4-4 © IEC:2001+A1:2003          – 15 –
TR 60721-4-4 © IEC:2001 – 15 –
3.4 Recommended tests
In the following tables two types of test are shown. The first details the equivalent IEC 60068-2
test using the nearest recommended severities. The second is the recommended test method
and severities which are considered to be more suitable for testing most electrotechnical
products.
3.5 Environmental tests for in-use classes
The in-use classes specify environmental conditions to which a product is exposed whilst being
used, including assembly, non-operational state, maintenance and repair. Environmental
conditions created by co-located product within an enclosure are not included in this class.
The relevant specification should detail when, during the environmental test programme, the
product is in its operational state, and which performance requirements should be measured
before, during and after the test, together with the failure criteria.
3.6 Test durations
The durations recommended in tables 1 to 8 are selected on the basis that experience has
shown them to be sufficient to demonstrate the effect of the condition on most products.
However, the user may change these values if experience of a specific application warrants it.
To assist the user, the notes associated with the tables in this report explain why the
recommended duration was chosen.
3.7 Ambient
The term "ambient" which is used for some recommended tests refers to the standard
atmospheric conditions described in 5.3.1 of IEC 60068-1, that is, between 15 °C and 35 °C
and from 25 % to 75 % RH with a maximum absolute humidity of 22 g/m and at air pressure
between 86 kPa and 106 kPa. Details of the standard atmospheric conditions are provided in
ISO 2533 and its addenda, whilst a summary is provided in IEC 60721-2-3. A reference
condition for testing is described in ISO 554.

– 16 –         TR 60721-4-4 © CEI:2001+A1:2003
– 16 – TR 60721-4-4 © CEI:2001
4 Conditions climatiques
Tableau 1 – Essais recommandés pour la CEI 60721-3-4 – Catégorie 4K2
(endroits non protégés contre les intempéries, groupement de climats à l'air libre modéré)
CEI 60721-3-4 – Conditions climatiques CEI 60068-2 – Essais climatiques
Essai de la CEI 60068-2 le plus approchant Essai recommandé
Catégorie Notes
Agent d’environnement
4K2 n°
Méthode d’essai Sévérité Méthode d’essai Sévérité
x) Chaleur sèche +40 °C, 16 h 1), 2)
60068-2-2: Bb/Bd
Chaleur sèche
y) Froid –40 °C, 16 h 1), 3)
60068-2-1: Ab/Ad
Chaleur humide
z) Chaleur humide +30 °C, HR 93 %, 96 h 1), 4)
60068-2-56: Cb
Température
Humidité
°C
absolue
g/m
-10
-20
-30
0,26
-40
Froid
0 20 40 60 80 100
Humidité relative % RH
Climatogramme catégorie 4K2
a) Basse température de l’air –33 °C Selon l’essai recommandé Voir ci-dessus
b) Haute température de l’air +40 °C Selon l’essai recommandé Voir ci-dessus
c) Faible humidité relative 15 % Selon l’essai recommandé Voir ci-dessus
d) Forte humidité relative 100 % Selon l’essai recommandé Voir ci-dessus
e) Faible humidité absolue Selon l’essai recommandé Voir ci-dessus
0,26 g/m
f) Forte humidité absolue Selon l’essai recommandé Voir ci-dessus
25 g/m
g) Intensité de la pluie 6 mm/min 60068-2-18: Ra Intensité: 400 mm/h 60068-2-18: Rb Exposition: 1 min/m 5)
Méthode 1 Durée: 10 min minimum Méthode 2.2 Durée: 5 min minimum
h) Taux de variation de la température 0,5 °C/min 60068-2-14: Nb –40 °C jusqu’à la tempéra- 60068-2-14: Nb –33 °C jusqu’à la tempéra- 6)
ture ambiante, ture ambiante, deux cycles
1°C/min 1°C/min t = 3 h
i) Basse pression atmosphérique 70 kPa 60068-2-13: M 70 kPa, 30 min Essai normalement non requis – Voir note 7) 7)
j) Haute pression atmosphérique 106 kPa Pas d’essai de la CEI 60068-2 Essai normalement non requis – Voir note 8) 8)
2 2
k) Rayonnement solaire 1 120 W/m 60068-2-5: Sa 1 120 W/m , 72 h, 40 °C Ajouter 15 °C à l’essai de chaleur sèche et 9)
Procédure C évaluer les matériaux par rapport aux réactions
photochimiques
l) Rayonnement de chaleur Pas d’essai de la CEI 60068-2 Essai normalement non requis – Voir note 10) 10)
Choix de l’utilisateur entre 4Z1 ou 4Z2

TR 60721-4-4 © IEC:2001+A1:2003          – 17 –
TR 60721-4-4 © IEC:2001 – 17 –
m) Mouvement de l’air environnant Pas d’essai de la CEI 60068-2 Essai normalement non requis – Voir note 11) 11)
Choix de l’utilisateur entre 4Z3, 4Z4 ou 4Z5
n) Condensation Oui Pas d’essai de la CEI 60068-2 CEI 60068-2-30: Db 40 °C, HR 90 % à 100 % 12)
Variante 2 Deux cycles
o) Précipitations: (pluie, neige, grêle, etc.) Oui Pas d’essai de la CEI 60068-2 Essai normalement non requis – Voir note 13) 13)
p) Pluie à basse température +5 °C Pas d’essai de la CEI 60068-2 Essai normalement non requis – Voir note 14) 14)
q) Eau d’autre origine que la pluie Pas d’essai de la CEI 60068-2 Voir note 15) 15)
Choix de l’utilisateur entre 4Z6, 4Z7, 4Z8 ou 4Z9
r) Formation de glace ou de givre Oui Pas d’essai de la CEI 60068-2 Essai normalement non requis – Voir note 16) 16)
Notes explicatives pour le tableau 1 – Catégorie 4K2
6) L’essai de variation en température est normalement utilisé pour vérifier les
1) Pour essayer des produits par rapport aux conditions du climatogramme, seuls
trois essais sont normalement utilisés: tolérances de la conception et que la gamme de températures n’est pas importante.
Cependant pour cette catégorie, de la condensation peut se former, c’est pourquoi
– l'essai de chaleur sèche, pour lequel l’humidité relative ne doit pas
une gamme est proposée dont la limite est au-delà de 0 °C, pour permettre la
dépasser 50 % mais n’est pas particulièrement contrôlée;
formation de la condensation sur un produit à faible dissipation d’énergie. La valeur
– l'essai au froid, pour lequel l’humidité n’est pas contrôlée;
spécifiée dans la CEI 60721 pour la vitesse de variation est de 0,5 °C/min,
cependant la valeur préférentielle la plus basse dans l’essai N de la CEI 60068-2-14
– l'essai conti
...
