IEC 60745-2-14:2003/AMD1:2006

NORME CEI
INTERNATIONALE
IEC
60745-2-14
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
2006-04
Amendement 1
Outils électroportatifs à moteur –
Sécurité –
Partie 2-14:
Règles particulières pour les rabots
Amendment 1
Hand-held motor-operated electric tools –
Safety –
Part 2-14:
Particular requirements for planers

 IEC 2006 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
G
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

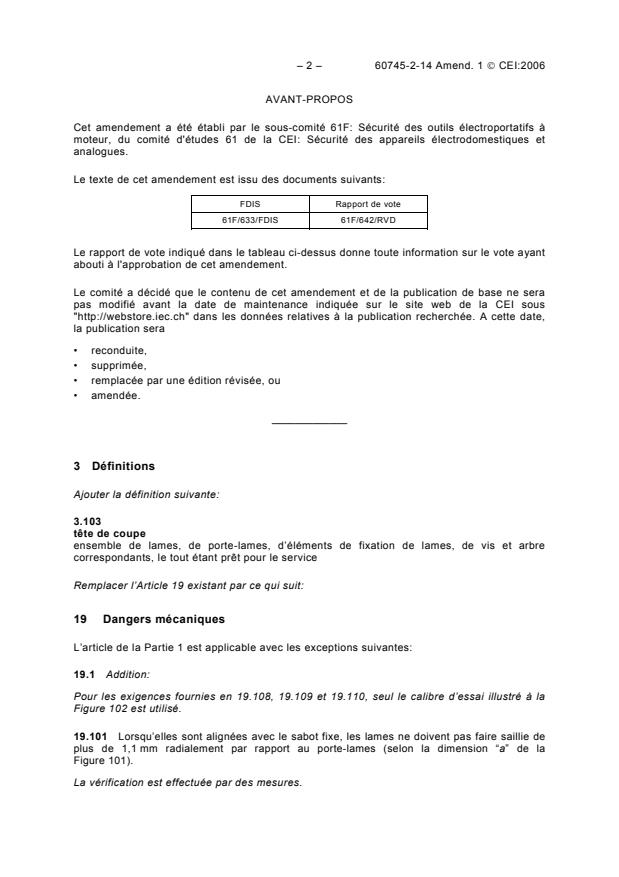

– 2 – 60745-2-14 Amend. 1  CEI:2006
AVANT-PROPOS
Cet amendement a été établi par le sous-comité 61F: Sécurité des outils électroportatifs à
moteur, du comité d'études 61 de la CEI: Sécurité des appareils électrodomestiques et
analogues.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
61F/633/FDIS 61F/642/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cet amendement et de la publication de base ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
_____________
3 Définitions
Ajouter la définition suivante:
3.103
tête de coupe
ensemble de lames, de porte-lames, d’éléments de fixation de lames, de vis et arbre
correspondants, le tout étant prêt pour le service
Remplacer l’Article 19 existant par ce qui suit:
19 Dangers mécaniques
L’article de la Partie 1 est applicable avec les exceptions suivantes:
19.1 Addition:
Pour les exigences fournies en 19.108, 19.109 et 19.110, seul le calibre d’essai illustré à la
Figure 102 est utilisé.
19.101 Lorsqu’elles sont alignées avec le sabot fixe, les lames ne doivent pas faire saillie de
plus de 1,1 mm radialement par rapport au porte-lames (selon la dimension “a” de la
Figure 101).
La vérification est effectuée par des mesures.

60745-2-14 Amend. 1  IEC:2006 – 3 –
FOREWORD
This amendment has been prepared by subcommittee 61F: Safety of hand-held motor-
operated electric tools, of IEC technical committee 61: Safety of household and similar
electrical appliances.
The text of this amendment is based on the following documents:
FDIS Report on voting
61F/633/FDIS 61F/642/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until the maintenance result date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
_____________
3 Definitions
Add the following definition:
3.103
cutting head
assembly of blades, cutter block, blade fixing elements, relevant screws and spindle, the
whole being ready for working
Replace the existing Clause 19 with the following:
19 Mechanical hazards
This clause of Part 1 is applicable except as follows:
19.1 Addition:
For the requirements given in 19.108, 19.109 and 19.110, only the test probe shown in
Figure 102 is used.
19.101 The blades when aligned with the fixed shoe shall not project by more than 1,1 mm
radially beyond the cutter block (as per dimension “a” in Figure 101).
Compliance is checked by measurement.

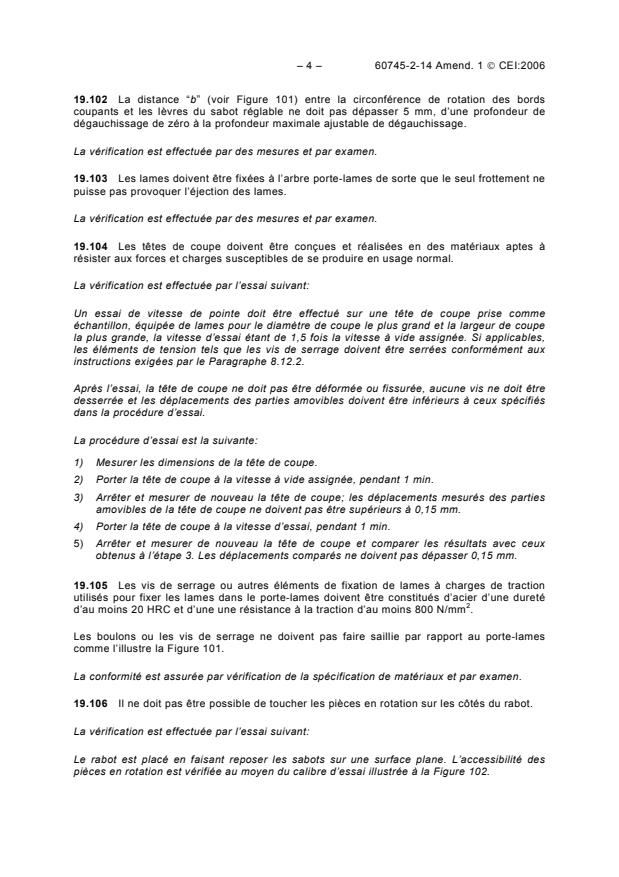

– 4 – 60745-2-14 Amend. 1  CEI:2006
19.102 La distance “b” (voir Figure 101) entre la circonférence de rotation des bords
coupants et les lèvres du sabot réglable ne doit pas dépasser 5 mm, d’une profondeur de
dégauchissage de zéro à la profondeur maximale ajustable de dégauchissage.
La vérification est effectuée par des mesures et par examen.
19.103 Les lames doivent être fixées à l’arbre porte-lames de sorte que le seul frottement ne
puisse pas provoquer l’éjection des lames.
La vérification est effectuée par des mesures et par examen.
19.104 Les têtes de coupe doivent être conçues et réalisées en des matériaux aptes à
résister aux forces et charges susceptibles de se produire en usage normal.
La vérification est effectuée par l’essai suivant:
Un essai de vitesse de pointe doit être effectué sur une tête de coupe prise comme
échantillon, équipée de lames pour le diamètre de coupe le plus grand et la largeur de coupe
la plus grande, la vitesse d’essai étant de 1,5 fois la vitesse à vide assignée. Si applicables,
les éléments de tension tels que les vis de serrage doivent être serrées conformément aux
instructions exigées par le Paragraphe 8.12.2.
Après l’essai, la tête de coupe ne doit pas être déformée ou fissurée, aucune vis ne doit être
desserrée et les déplacements des parties amovibles doivent être inférieurs à ceux spécifiés
dans la procédure d’essai.
La procédure d’essai est la suivante:
1) Mesurer les dimensions de la tête de coupe.
2) Porter la tête de coupe à la vitesse à vide assignée, pendant 1 min.
3) Arrêter et mesurer de nouveau la tête de coupe; les déplacements mesurés des parties
amovibles de la tête de coupe ne doivent pas être supérieurs à 0,15 mm.
4) Porter la tête de coupe à la vitesse d’essai, pendant 1 min.
5) Arrêter et mesurer de nouveau la tête de coupe et comparer les résultats avec ceux
obtenus à l’étape 3. Les déplacements comparés ne doivent pas dépasser 0,15 mm.
19.105 Les vis de serrage ou autres éléments de fixation de lames à charges de traction
utilisés pour fixer les lames dans le porte-lames doivent être constitués d’acier d’une dureté
d’au moins 20 HRC et d’une une résistance à la traction d’au moins 800 N/mm .
Les boulons ou les vis de serrage ne doivent pas faire saillie par rapport au porte-lames
comme l’illustre la Figure 101.
La conformité est assurée par vérification de la spécification de matériaux et par examen.
19.106 Il ne doit pas être possible de toucher les pièces en rotation sur les côtés du rabot.
La vérification est effectuée par l’essai suivant:
Le rabot est placé en faisant reposer les sabots sur une surface plane. L’accessibilité des
pièces en rotation est vérifiée au moyen du calibre d’essai illustrée à la Figure 102.

60745-2-14 Amend. 1  IEC:2006 – 5 –
19.102 The distance “b” (see Figure 101) between the rotating circle of the cutting edges
and the lips of the adjustable shoe shall not exceed 5 mm, from zero planing depth to the
maximum adjustable planing depth.
Compliance is checked by measurement and by inspection.
19.103 The blades shall be secured in the cutter block in such a way that friction alone is not
relied upon to prevent the ejection of the blades.
Compliance is checked by measurement and by inspection.
19.104 Cutting heads shall be designed and made of such materials that they withstand the
forces and loads expected in normal use.
Compliance is checked by the following test:
An overspeed test shall be made on a sample cutting head, equipped w
...
