IEC 60947-1:1999/AMD2:2001

NORME CEI
INTERNATIONALE IEC
60947-1
INTERNATIONAL
STANDARD
AMENDEMENT 2
AMENDMENT 2
2001-10
Amendement 2
Appareillage à basse tension –
Partie 1:
Règles générales
Amendment 2
Low-voltage switchgear and controlgear–
Part 1:
General rules
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
N
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

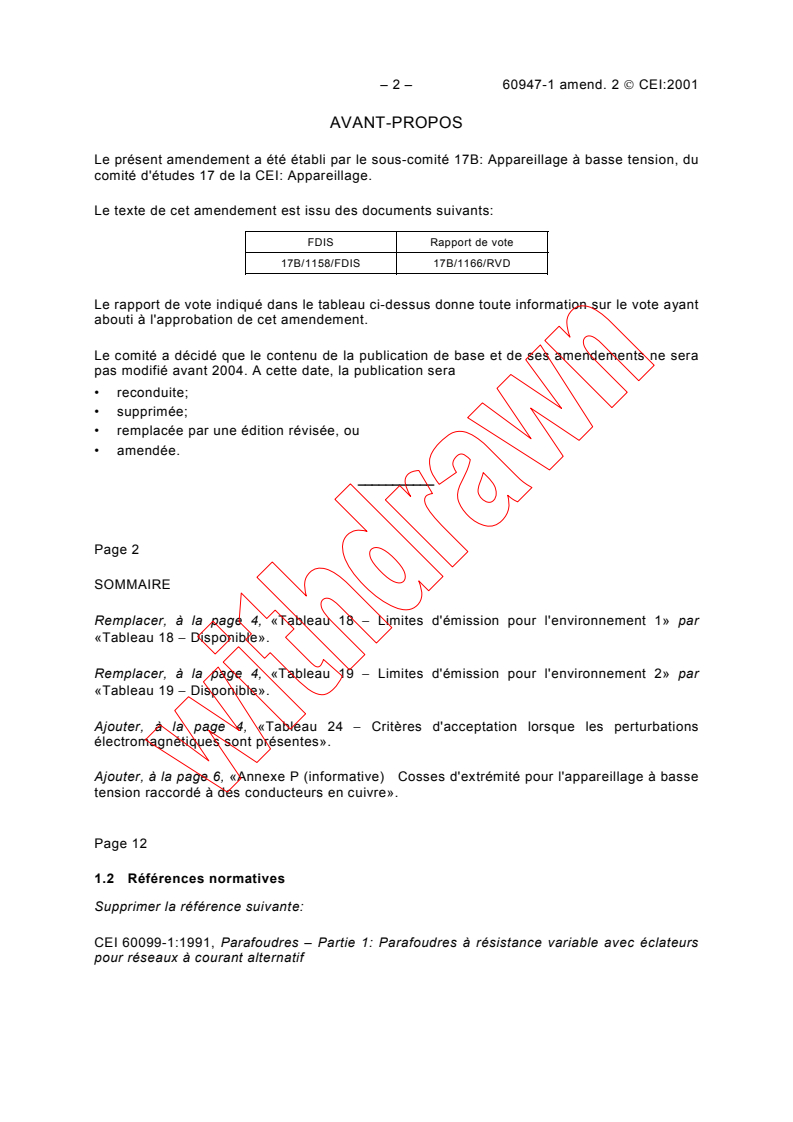

– 2 – 60947-1 amend. 2  CEI:2001

AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 17B: Appareillage à basse tension, du

comité d'études 17 de la CEI: Appareillage.

Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
17B/1158/FDIS 17B/1166/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2004. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
___________
Page 2
SOMMAIRE
Remplacer, à la page 4, «Tableau 18 − Limites d'émission pour l'environnement 1» par
«Tableau 18 − Disponible».
Remplacer, à la page 4, «Tableau 19 − Limites d'émission pour l'environnement 2» par
«Tableau 19 − Disponible».
Ajouter, à la page 4, «Tableau 24 − Critères d'acceptation lorsque les perturbations
électromagnétiques sont présentes».
Ajouter, à la page 6, «Annexe P (informative) Cosses d'extrémité pour l'appareillage à basse

tension raccordé à des conducteurs en cuivre».
Page 12
1.2 Références normatives
Supprimer la référence suivante:
CEI 60099-1:1991, Parafoudres – Partie 1: Parafoudres à résistance variable avec éclateurs
pour réseaux à courant alternatif

60947-1 Amend. 2  IEC:2001 – 3 –

FOREWORD
This amendment has been prepared by subcommittee 17B: Low-voltage switchgear and

controlgear, of IEC technical committee 17: Switchgear and controlgear.

The text of this amendment is based on the following documents:

FDIS Report on voting
17B/1158/FDIS 17B/1166/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2004. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
___________
Page 3
CONTENTS
Replace, on page 5, "Table 18 − Emission limits for environment 1" by "Table 18 − Vacant".
Replace, on page 5, "Table 19 − Emission limits for environment 2" by "Table 19 − Vacant".
Add, on page 5, "Table 24 − Acceptance criteria when EM disturbances are present".
Add, on page 7, "Annex P (informative) Terminal lugs for low voltage switchgear and
controlgear connected to copper conductors".
Page 13
1.2 Normative references
Delete the following reference:
IEC 60099-1:1991, Surge arresters – Part 1: Non-linear resistor type gapped surge arresters
for a.c. systems

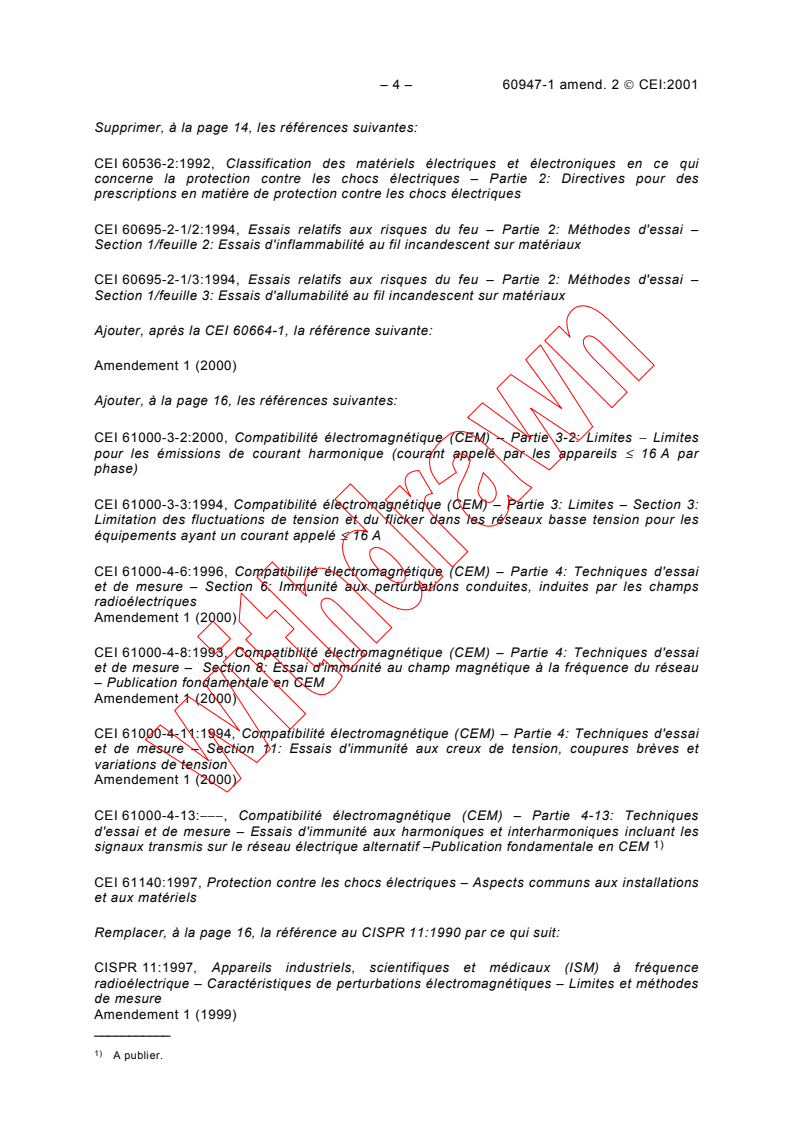

– 4 – 60947-1 amend. 2  CEI:2001

Supprimer, à la page 14, les références suivantes:

CEI 60536-2:1992, Classification des matériels électriques et électroniques en ce qui
concerne la protection contre les chocs électriques – Partie 2: Directives pour des
prescriptions en matière de protection contre les chocs électriques

CEI 60695-2-1/2:1994, Essais relatifs aux risques du feu – Partie 2: Méthodes d'essai –
Section 1/feuille 2: Essais d'inflammabilité au fil incandescent sur matériaux

CEI 60695-2-1/3:1994, Essais relatifs aux risques du feu – Partie 2: Méthodes d'essai –
Section 1/feuille 3: Essais d'allumabilité au fil incandescent sur matériaux

Ajouter, après la CEI 60664-1, la référence suivante:
Amendement 1 (2000)
Ajouter, à la page 16, les références suivantes:
CEI 61000-3-2:2000, Compatibilité électromagnétique (CEM) – Partie 3-2: Limites − Limites
pour les émissions de courant harmonique (courant appelé par les appareils ≤ 16 A par
phase)
CEI 61000-3-3:1994, Compatibilité électromagnétique (CEM) – Partie 3: Limites – Section 3:
Limitation des fluctuations de tension et du flicker dans les réseaux basse tension pour les
équipements ayant un courant appelé ≤ 16 A
CEI 61000-4-6:1996, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai
et de mesure – Section 6: Immunité aux perturbations conduites, induites par les champs
radioélectriques
Amendement 1 (2000)
CEI 61000-4-8:1993, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai
et de mesure – Section 8: Essai d'immunité au champ magnétique à la fréquence du réseau
– Publication fondamentale en CEM
Amendement 1 (2000)
CEI 61000-4-11:1994, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai
et de mesure – Section 11: Essais d'immunité aux creux de tension, coupures brèves et
variations de tension
Amendement 1 (2000)
CEI 61000-4-13:−−−, Compatibilité électromagnétique (CEM) – Partie 4-13: Techniques
d'essai et de mesure – Essais d'immunité aux harmoniques et interharmoniques incluant les
1)
signaux transmis sur le réseau électrique alternatif –Publication fondamentale en CEM
CEI 61140:1997, Protection contre les chocs électriques – Aspects communs aux installations
et aux matériels
Remplacer, à la page 16, la référence au CISPR 11:1990 par ce qui suit:
CISPR 11:1997, Appareils industriels, scientifiques et médicaux (ISM) à fréquence
radioélectrique – Caractéristiques de perturbations électromagnétiques – Limites et méthodes
de mesure
Amendement 1 (1999)
___________
1)
A publier.
60947-1 Amend. 2  IEC:2001 – 5 –

Delete, on page 15, the following references:

IEC 60536-2:1992, Classification of electrical and electronic equipment with regard to
protection against electric shock – Part 2: Guidelines to requirements for protection against
electric shock
IEC 60695-2-1/2:1994, Fire hazard testing – Part 2: Test methods – Section 1/sheet 2: Glow-
wire flammability test on materials

IEC 60695-2-1/3:1994, Fire hazard testing – Part 2: Test methods – Section 1/sheet 3: Glow-
wire ignitability test on materials

Add, after IEC 60664-1, the following reference:
Amendment 1 (2000)
Add, on page 17, the following references:
IEC 61000-3-2:2000, Electromagnetic compatibility (EMC) – Part 3-2: Limits – Limits for
harmonic current emissions (equipment input current ≤ 16 A per phase)
IEC 61000-3-3:1994, Electromagnetic compatibility (EMC) – Part 3: Limits – Section 3:
Limitation of voltage fluctuations and flicker in low-voltage supply systems for equipment with
rated current ≤ 16 A
IEC 61000-4-6:1996, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 6: Immunity to conducted disturbances, induced by radio-frequency
fields
Amendment 1 (2000)
IEC 61000-4-8:1993, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 8: Power frequency magnetic field immunity test – Basic EMC Publication
Amendment 1 (2000)
IEC 61000-4-11:1994, Electromagnetic compatibility (EMC) – Part 4: Testing and measure-
ment techniques – Section 11: Voltage dips, short interruptions and voltage variations
immunity tests
Amendment 1 (2000)
IEC 61000-4-13:___, Electromagnetic compatibility (EMC) – Part 4-13: Testing and measure-

ment techniques – Harmonics and interharmonics including mains signalling at a.c. power
1)
ports, low-frequency immunity tests – Basic EMC Publication
IEC 61140:1997, Protection against electric shock – Common aspects for installation and
equipment
Replace, on page 17, the reference to CISPR 11:1990 by the following:
CISPR 11:1997, Industrial, scientific and medical (ISM) radio-frequency equipment –
Electromagnetic disturbance characteristics – Limits and methods of measurement
Amendment 1 (1999)
___________
1)
To be published.
– 6 – 60947-1 amend. 2  CEI:2001

Supprimer, à la page 16, la référence suivante:

CISPR 22:1993, Limites et méthodes de mesure des caractéristiques de perturbations radio-
électriques produites par les appareils de traitement de l'information

Page 82
5.1 Nature des informations
A la page 84, septième tiret, «classe de protection, etc.», remplacer les mots «(à l'étude)» par
«(voir CEI 61140)».
Page 86
5.3 Instructions d'installation, de fonctionnement et d'entretien
Remplacer le premier alinéa par ce qui suit:
Le constructeur doit spécifier dans ses documents ou catalogues les conditions d'installation,
de fonctionnement et d'entretien, s'il y a lieu, du matériel en cours de fonctionnement et après
un défaut.
Le constructeur doit aussi spécifier les mesures à prendre vis-à-vis de la CEM, s'il y a lieu.
Pour les matériels adaptés uniquement à un environnement A (voir 7.3.1), le constructeur doit
indiquer dans la documentation l'avertissement suivant:
AVERTISSEMENT
Ce produit a été conçu pour un environnement A. L'utilisation de ce produit dans un
environnement B peut causer des perturbations électromagnétiques non désirées qui,
dans ce cas, peuvent obliger l'utilisateur à prendre des mesures d'atténuation
appropriées.
Page 90
7.1.1.1 Résistance à la chaleur anormale et au feu
Remplacer le deuxième alinéa par ce qui suit:
Les essais sur le matériel doivent être ceux de l'essai au fil incandescent sur le produit final
de la CEI 60695-2-1/0 et de la CEI 60695-2-1/1.
Remplacer, à la page 92, le troisième alinéa après la note par ce qui suit:
Les essais sur les matériaux doivent être faits selon l'annexe M. Les prescriptions pour l'essai
d'inflammation au fil chauffant (HWI) et d'inflammation à l'arc (AI) en fonction de la catégorie
d'inflammabilité du matériau doivent être conformes au tableau M.1.

60947-1 Amend. 2  IEC:2001 – 7 –

Delete, on page 17, the following reference:

CISPR 22:1993, Limits and methods of measurement of radio disturbance characteristics of
information technology equipment

Page 83
5.1 Nature of information
On page 85, seventh dash, "class of protection, etc.", replace the words "(under
consideration)" by "(see IEC 61140)".
Page 87
5.3 Instructions for installation, operation and maintenance
Replace the first paragraph by the following:
The manufacturer shall specify in his documents or catalogues the conditions for installation,
operation and maintenance, if any, of the equipment during operation and after a fault.
The manufacturer shall also specify the measures to be taken with regard to EMC, if any. For
equipment only suitable in environment A (see 7.3.1) the manufacturer shall provide in the
documentation the following notice:
NOTICE
This product has been designed for environment A. Use of this product in environment
B may cause unwanted electromagnetic disturbances in which case the user may be
required to take adequate mitigation measures.
Page 91
7.1.1.1 Resistance to abnormal heat and fire

Replace the second paragraph by the following:
Tests on equipment shall be made by the glow-wire end-product test of IEC 60695-2-1/0 and
IEC 60695-2-1/1.
Replace, on page 93, the third paragraph after the note by the following:
Tests on materials shall be made in accordance with annex M. The hot wire ignition (HWI)
and arc ignition (AI) test value requirements related to the material's flammability category
shall conform to table M.1.
– 8 – 60947-1 amend. 2  CEI:2001

Page 92
7.1.2 Parties transportant le courant et leurs connexions

Remplacer le troisième alinéa par ce qui suit:

La conformité doit être vérifiée par inspection et par la réalisation des séquences d'essais

conformément à la norme de produit appropriée.

Supprimer le quatrième alinéa.

Page 98
7.1.7.1 Dispositions constructives
Insérer, après le quatrième alinéa, le nouvel alinéa et la nouvelle note 1 suivants:
Si cela est requis par l'application, les bornes et les conducteurs peuvent être raccordés à
l'aide de cosses pour conducteurs en cuivre uniquement.
NOTE 1 Des exemples de dimensions extérieures de cosses d'extrémité pouvant être directement raccordées à
des bornes à goujon fileté du matériel sont donnés à l'annexe P.
Renommer la NOTE existante en NOTE 2.
Page 100
7.1.8 Prescriptions supplémentaires pour les matériels dotés d'un pôle neutre
Ajouter, avant la note, le nouvel alinéa suivant:
Si un pôle ayant un pouvoir de coupure et de fermeture en court-circuit approprié (voir 2.5.14
et 2.5.15) est utilisé comme pôle neutre, alors tous les pôles, y compris le pôle neutre,
peuvent fonctionner pratiquement ensemble.
Page 120
7.3 Compatibilité électromagnétique (CEM)
Remplacer le paragraphe existant par le nouveau paragraphe suivant:
7.3 Compatibilité électromagnétique (CEM)
7.3.1 Généralités
Pour les produits couverts par le domaine d'application de la présente norme, deux familles
de conditions d'environnement sont prises en considération et portent les références
suivantes:
a) environnement A;
b) environnement B.
60947-1 Amend. 2  IEC:2001 – 9 –

Page 93
7.1.2 Current-carrying parts and their connections

Replace the third paragraph by the following:

Compliance shall be verified by inspection and by conducting the test sequences according to

the relevant product standard.

Delete the fourth paragraph.
Page 99
7.1.7.1 Constructional requirements
Insert, after the fourth paragraph, the following new paragraph and new note 1:
If required by the application, terminals and conductors may be connected by means of cable
lugs for copper conductors only.
NOTE 1 Examples of overall dimensions of terminal lugs suitable to be directly connected to the stud terminals of
equipment are given in annex P.
Rename the existing NOTE as NOTE 2.
Page 101
7.1.8 Additional requirements for equipment provided with a neutral pole
Add, before the note, the following new paragraph:
If a pole having an appropriate short-circuit breaking and making capacity (see 2.5.14 and
2.5.15) is used as a neutral pole, then all poles, including the neutral pole, may operate
substantially together.
Page 121
7.3 Electromagnetic compatibility (EMC)
Replace the existing subclause by the following new subclause:
7.3 Electromagnetic compatibility (EMC)
7.3.1 General
For products falling within the scope of this standard, two sets of environmental conditions are
considered and are referred to as
a) environment A;
b) environment B.
– 10 – 60947-1 amend. 2  CEI:2001

L’environnement A concerne les réseaux/sites/installations non publics ou industriels à basse
tension comprenant des sources fortement perturbatrices.

NOTE 1 L'environnement A correspond aux matériels de classe A du CISPR 11.

L’environnement B concerne les réseaux publics de distribution électrique à basse tension
tels que les installations/sites domestiques, commerciaux et pour l'industrie légère. Les
sources fortement perturbatrices telles que les postes de soudage à l'arc ne sont pas

couvertes par cet environnement.

NOTE 2 L'environnement B correspond aux matériels de classe B du CISPR 11.

7.3.2 Immunité
7.3.2.1 Matériels ne comprenant pas de circuits électroniques
Les matériels ne comprenant pas de circuits électroniques ne sont pas sensibles aux
perturbations électromagnétiques dans des conditions normales de service, et en
conséquence aucun essai d'immunité n'est requis.
7.3.2.2 Matériels comprenant des circuits électroniques
Les matériels comprenant des circuits électroniques doivent avoir une immunité satisfaisante
vis-à-vis des perturbations électromagnétiques.
Voir 8.4 pour les essais convenant à la vérification de la conformité à ces prescriptions.
Les critères de comportement spécifiques doivent être donnés dans la norme de produit
appropriée, basés sur les critères d'acceptation donnés au tableau 24.
Pour les matériels utilisant des circuits électroniques dans lesquels tous les composants sont
passifs (par exemple diodes, résistances, varistances, condensateurs, suppresseurs d'ondes
de choc, inductances), il n'est pas requis de faire des essais.
7.3.3 Emission
7.3.3.1 Matériels ne comprenant pas de circuits électroniques
Pour les matériels ne comprenant pas de circuits électroniques, des perturbations électro-
magnétiques peuvent seulement être produites par les matériels pendant des manœuvres
électriques occasionnelles. La durée des perturbations est de l'ordre des millisecondes.
La fréquence, le niveau et les conséquences de ces émissions sont considérés comme

faisant partie de l'environnement électromagnétique normal des installations à basse tension.
En conséquence, les prescriptions pour les émissions électromagnétiques sont considérées
comme satisfaites et aucune vérification n'est nécessaire.
7.3.3.2 Matériels comprenant des circuits électroniques
7.3.3.2.1 Limites pour les émissions à haute fréquence
Les matériels comprenant des circuits électroniques (par exemple alimentation à découpage,
circuits comprenant des microprocesseurs avec des horloges à haute fréquence) peuvent
produire des perturbations électromagnétiques permanentes.
Pour de telles émissions, celles-ci ne doivent pas dépasser les limites spécifiées dans la
norme de produit appropriée, basées sur le CISPR 11 pour l'environnement A et pour
l'environnement B.
60947-1 Amend. 2  IEC:2001 – 11 –

Environment A relates to low-voltage non-public or industrial networks/locations/installations
including highly disturbing sources.

NOTE 1 Environment A corresponds to equipment class A in CISPR 11.

Environment B relates to low-voltage public networks such as domestic, commercial and light
industrial locations/installations. Highly disturbing sources such as arc welders are not
covered by this environment.
NOTE 2 Environment B corresponds to equipment class B in CISPR 11.

7.3.2 Immunity
7.3.2.1 Equipment not incorporating electronic circuits
Equipment not incorporating electronic circuits is not sensitive to electromagnetic
disturbances in normal service conditions, and therefore no immunity tests are required.
7.3.2.2 Equipment incorporating electronic circuits
Equipment incorporating electronic circuits shall have a satisfactory immunity to
electromagnetic disturbances.
For the appropriate tests to verify the compliance with these requirements, see 8.4.
Specific performance criteria shall be given in the relevant product standard based on the
acceptance criteria given in table 24.
Equipment utilizing electronic circuits in which all components are passive (for example
diodes, resistors, varistors, capacitors, surge suppressors, inductors) are not required to be
tested.
7.3.3 Emission
7.3.3.1 Equipment not incorporating electronic circuits
For equipment not incorporating electronic circuits, electromagnetic disturbances can only be
generated by equipment during occasional switching operations. The duration of the
disturbances is of the order of milliseconds.
The frequency, the level and the consequences of these emissions are considered as part of
the normal electromagnetic environment of low-voltage installations.

Therefore, the requirements for electromagnetic emissions are deemed to be satisfied, and no
verification is necessary.
7.3.3.2 Equipment incorporating electronic circuits
7.3.3.2.1 Limits for high-frequency emissions
Equipment incorporating electronic circuits (such as switched mode power supply, circuits
incorporating microprocessors with high-frequency clocks) may generate continuous
electromagnetic disturbances.
For such emissions, these shall not exceed the limits specified in the relevant product
standard, based on CISPR 11 for environment A and for environment B.

– 12 – 60947-1 amend. 2  CEI:2001

Ces essais sont seulement requis lorsque les circuits de commande et/ou auxiliaires
contiennent des composants ayant des fréquences fondamentales de commutation

supérieures à 9 kHz.
La norme de produit doit donner les informations détaillées concernant les méthodes d'essai.

7.3.3.2.2 Limites pour les émissions à basse fréquence

Pour les matériels qui produisent des harmoniques à basse fréquence, les prescriptions de la

CEI 61000-3-2 s'appliquent, le cas échéant.

Pour les matériels qui produisent des fluctuations de tension à basse fréquence, les
prescriptions de la CEI 61000-3-3 s'appliquent, le cas échéant.
Page 126
8.2.1.1.1 Essai au fil incandescent (sur le matériel)
Remplacer le premier alinéa par ce qui suit:
L'essai au fil incandescent doit être fait selon les articles 4 à 10 de la CEI 60695-2-1/0 et de
la CEI 60695-2-1/1 dans les conditions spécifiées en 7.1.1.1.
Page 136
8.2.6 Essai pour la vérification des organes de serrage transmettant la pression de
contact à travers des parties isolantes autres que la céramique
Supprimer le texte existant, les paragraphes 8.2.6.1 et 8.2.6.2 existants, et remplacer le titre
existant par ce qui suit:
8.2.6 Disponible
Page 142
8.3.2.1 Prescriptions générales
Remplacer, à la page 144, le premier alinéa par ce qui suit:
Les caractéristiques de l'écran métallique sont les suivantes:
− structure: fils entrelacés; ou
métal perforé; ou
métal expansé;
− matériau: acier;
− épaisseur ou diamètre du matériau: 1,5 mm au minimum;
− surface des trous par rapport à la surface totale: 0,45 – 0,65;
− surface de chaque trou: ne dépassant pas 30 mm ;
− revêtement: sans revêtement ou avec revêtement conducteur;

60947-1 Amend. 2  IEC:2001 – 13 –

These tests are only required when the control and/or auxiliary circuits contain components
with fundamental switching frequencies greater than 9 kHz.

The product standard shall detail the test methods.

7.3.3.2.2 Limits for low-frequency emissions

For equipment which generates low frequency harmonics, where applicable, the requirements

of IEC 61000-3-2 apply.
For equipment which generates low frequency voltage fluctuations, where applicable, the

requirements of IEC 61000-3-3 apply.
Page 127
8.2.1.1.1 Glow-wire test (on equipment)
Replace the first paragraph by the following:
The glow-wire test shall be made according to clauses 4 to 10 of IEC 60695-2-1/0 and
IEC 60695-2-1/1 under the conditions specified in 7.1.1.1.
Page 137
8.2.6 Test for verification of clamping units transmitting contact pressure through
insulating materials other than ceramics
Delete the existing text, the existing subclauses 8.2.6.1 and 8.2.6.2, and replace the existing
title by:
8.2.6 Vacant
Page 143
8.3.2.1 General requirements
Replace, on page 145, the first paragraph by the following:
The characteristics of the metallic screen shall be as follows:
− structure: woven wire mesh; or
perforated metal; or
expanded metal;
− material: steel;
− thickness or diameter of material: 1,5 mm minimum;
− ratio hole area/total area: 0,45 – 0,65;
− size of hole: not exceeding 30 mm ;
− coating: bare, or conductive plating;

– 14 – 60947-1 amend. 2  CEI:2001

− résistance: doit être comprise dans le calcul du courant présumé de défaut dans le circuit

de l'élément fusible (voir 8.3.3.5.2, point g) et 8.3.4.1.2, point d)), mesurée à partir du

point le plus éloigné de l'écran métallique susceptible d'être atteint par les émissions

d'arc.
Page 144
8.3.2.2.3 Tension de rétablissement

Remplacer, au point a), la note 1 existante par ce qui suit:
NOTE 1 La valeur de la tension de rétablissement à fréquence industrielle égale à 1,05 fois la tension assignée
d'emploi, y compris la tolérance sur la tension d'essai selon le tableau 8, est réputée couvrir les effets des
variations de la tension du réseau dans des conditions normales de service, conformément à la CEI 60038.
Page 154
8.3.3.4.1 Essais de type
Insérer, à la page 156, point 2) a), entre le deuxième et le troisième alinéa, ce qui suit:
Si un matériel contient une partie pour laquelle les propriétés diélectriques ne sont pas
sensibles à l'altitude (par exemple des optocoupleurs, des parties encapsulées), alors la
vérification de l'isolation peut être faite de manière alternative par un essai à la tension
assignée de tenue aux chocs sans l'application du facteur de correction d'altitude. Ces parties
doivent alors être déconnectées et le reste du matériel doit être soumis à l'essai avec la
tension assignée de tenue aux chocs utilisant le facteur de correction d'altitude.
Remplacer, à la page 158, les points i) et ii) de 3) b) existant par les nouveaux points i) et ii)
suivants:
i) pour le circuit principal, ainsi que pour les circuits de commande et les circuits
auxiliaires, conformément au tableau 12A. L'incertitude de mesure de la tension
d'essai ne doit pas excéder ±3 %.
ii) si une tension d'essai alternative ne peut pas être appliquée, par exemple à cause
de composants de filtre CEM, une tension d'essai continue ayant la valeur du
tableau 12A, troisième colonne, peut être utilisée. L'incertitude de mesure de la
tension d'essai ne doit pas excéder ±3 %.
Ajouter, à la fin du point 3) c), les nouveaux alinéas suivants:

Les circuits imprimés et les modules munis de connecteurs multi-points peuvent être retirés,
déconnectés ou remplacés par des circuits factices pendant l'essai de vérification de
l'isolation.
Toutefois, cela ne s'applique pas aux auxiliaires pour lesquels, en cas de défaut d'isolation, la
tension peut atteindre les parties accessibles non raccordées à l'enveloppe, ou passer de la
partie de la plus haute tension vers la partie de la plus basse tension; par exemple les
transformateurs auxiliaires, les matériels de mes
...
