IEC 60118-7:2005

NORME CEI
INTERNATIONALE
IEC
60118-7
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-10
Electroacoustique –
Appareils de correction auditive –
Partie 7:
Mesure des caractéristiques fonctionnelles
des appareils de correction auditive aux fins
d'assurance de la qualité de la production,
de la livraison et des approvisionnements

Electroacoustics –
Hearing aids –
Part 7:
Measurement of the performance characteristics
of hearing aids for production, supply and
delivery quality assurance purposes
Numéro de référence
Reference number
CEI/IEC 60118-7:2005

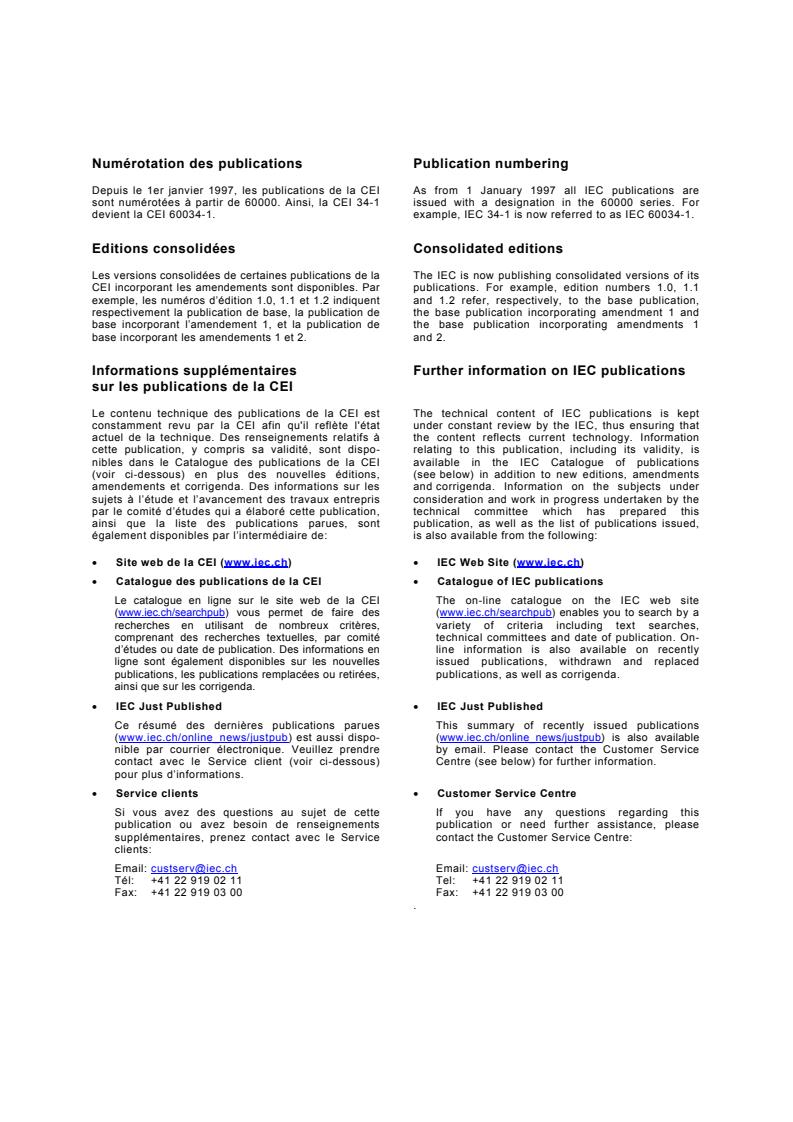

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
60118-7
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-10
Electroacoustique –
Appareils de correction auditive –
Partie 7:
Mesure des caractéristiques fonctionnelles
des appareils de correction auditive aux fins
d'assurance de la qualité de la production,
de la livraison et des approvisionnements

Electroacoustics –
Hearing aids –
Part 7:
Measurement of the performance characteristics
of hearing aids for production, supply and
delivery quality assurance purposes

 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
S
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

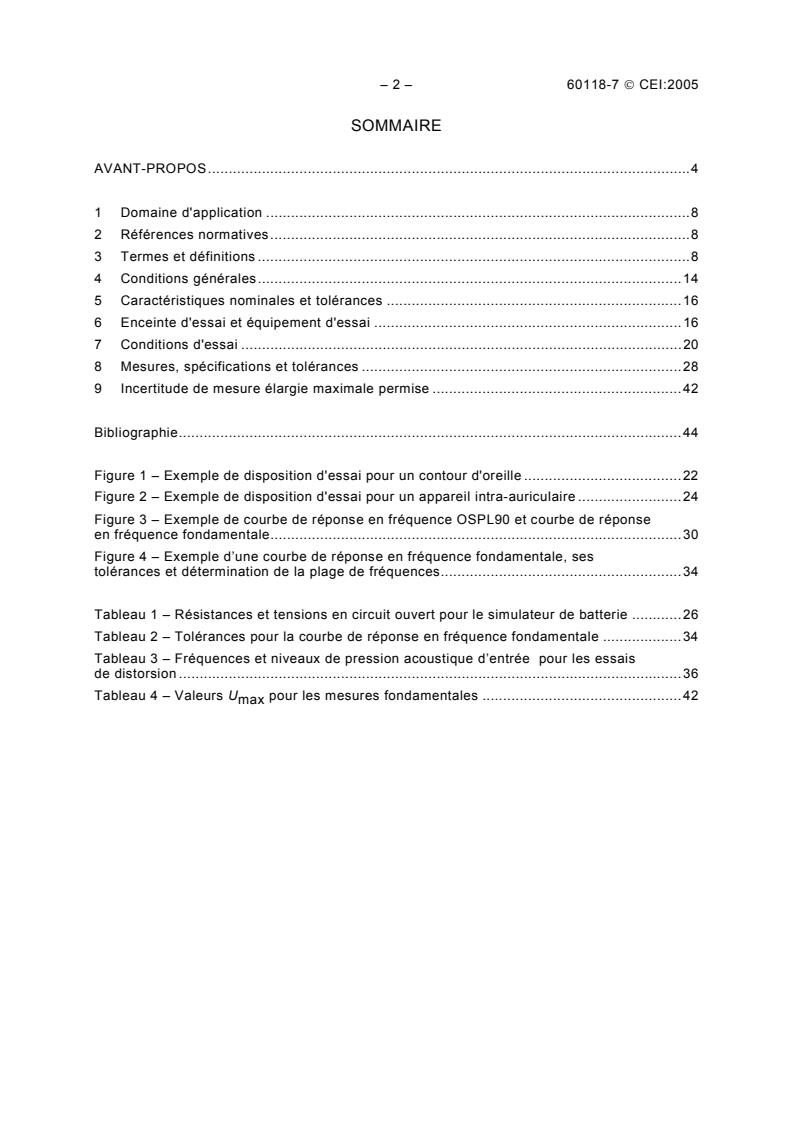

– 2 – 60118-7  CEI:2005
SOMMAIRE
AVANT-PROPOS.4

1 Domaine d'application .8
2 Références normatives.8
3 Termes et définitions .8
4 Conditions générales.14
5 Caractéristiques nominales et tolérances .16
6 Enceinte d'essai et équipement d'essai .16
7 Conditions d'essai.20
8 Mesures, spécifications et tolérances .28
9 Incertitude de mesure élargie maximale permise .42

Bibliographie.44

Figure 1 – Exemple de disposition d'essai pour un contour d'oreille .22
Figure 2 – Exemple de disposition d'essai pour un appareil intra-auriculaire .24
Figure 3 – Exemple de courbe de réponse en fréquence OSPL90 et courbe de réponse
en fréquence fondamentale.30
Figure 4 – Exemple d’une courbe de réponse en fréquence fondamentale, ses
tolérances et détermination de la plage de fréquences.34

Tableau 1 – Résistances et tensions en circuit ouvert pour le simulateur de batterie .26
Tableau 2 – Tolérances pour la courbe de réponse en fréquence fondamentale .34
Tableau 3 – Fréquences et niveaux de pression acoustique d’entrée pour les essais
de distorsion .36
Tableau 4 – Valeurs U pour les mesures fondamentales .42
max
60118-7  IEC:2005 – 3 –
CONTENTS
FOREWORD.5

1 Scope.9
2 Normative references .9
3 Terms and definitions .9
4 General conditions .15
5 Nominal characteristics and tolerances.17
6 Test box and test equipment.17
7 Test conditions .21
8 Measurements, specifications and tolerances.29
9 Maximum permitted expanded uncertainty of measurements .43

Bibliography.45

Figure 1 – Example of test arrangement for behind the ear hearing aid.23
Figure 2 – Example of test arrangement for in-the-ear hearing aid .25
Figure 3 – Example of OSPL90 and basic frequency response curves .31
Figure 4 – Example of basic frequency response curve, its tolerances and
determination of frequency range.35

Table 1 – Resistance and open circuit voltages for battery simulator .27
Table 2 – Tolerances of the frequency response.35
Table 3 – Distortion test frequencies and input sound pressure levels.37
Table 4 – Values of U for basic measurements.43
max
– 4 – 60118-7  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
ELECTROACOUSTIQUE –
APPAREILS DE CORRECTION AUDITIVE –

Partie 7: Mesure des caractéristiques fonctionnelles des appareils de
correction auditive aux fins d’assurance de la qualité de la production,
de la livraison et des approvisionnements

AVANT-PROPOS
1) La Commission Électrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés »Publication(s) de la CEI»). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme tels par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est indispensable pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60118-7 a été établie par le comité d’études 29 de la CEI:
Electroacoustique.
Cette seconde édition annule et remplace la première édition publiée en 1983. Cette révision
technique inclut les principales modifications, par exemple concernant la définition du gain de
référence pour les essais. En général, cette édition aligne la CEI 60118-7 et la norme ANSI
S3.22 (2003).
60118-7 © IEC:2005 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
ELECTROACOUSTICS – HEARING AIDS –

Part 7: Measurement of the performance characteristics
of hearing aids for production, supply and delivery
quality assurance purposes
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60118-7 has been prepared by IEC technical committee 29:
Electroacoustics.
This second edition cancels and replaces the first edition published in 1983. This technical
revision includes major changes eg. regarding the definition of reference test gain. In general
this edition aligns IEC 60118-7 and the ANSI S3.22 (2003) standard.

– 6 – 60118-7  CEI:2005
Le texte de la présente norme est issu des documents suivants:
FDIS Rapport de vote
29/585/FDIS 29/590/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de la présente Norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
La CEI 60118 comprend les parties suivantes, présentées sous le titre général
1)
Electroacoustique – Appareils de correction auditive :
Partie 0: Méthodes de mesure des caractéristiques électroacoustiques
Partie 1: Appareils de correction auditive comportant une entrée à bobine d'induction
captrice
Partie 2: Appareils de correction auditive comportant des commandes automatiques de
gain.
Partie 3: Systèmes de correction auditive non entièrement portés par l'auditeur
Partie 4: Intensité du champ magnétique dans les boucles d'induction audiofréquences
utilisées à des fins de correction auditive -
Partie 5: Ergots pour écouteurs externes
Partie 6: Caractéristiques des circuits d'entrée électriques des appareils de correction
auditive
Partie 7: Mesure des caractéristiques fonctionnelles des appareils de correction auditive
aux fins d’assurance de la qualité de la production, de la livraison et des
approvisionnements
Partie 8: Méthodes de mesure des caractéristiques fonctionnelles des appareils de
correction auditive dans des conditions simulées de fonctionnement in situ
Partie 9: Méthodes de mesure des caractéristiques des appareils de correction auditive à
sortie par ossivibrateur
Partie 11: Symboles et autres marquages des appareils de correction auditive et du matériel
associé
Partie 12: Dimensions des connecteurs électriques
Partie 13: Compatibilité électromagnétique (CEM)
Partie 14: Spécification d'un dispositif d'interface numérique
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
———————
1)
Plusieurs parties de la série ont été publiées sous le titre général Appareils de correction auditive. Les futures

éditions de ces parties seront publiées sous le nouveau titre général.

60118-7  IEC:2005 – 7 –
The text of this standard is based on the following documents:
FDIS Report on voting
29/585/FDIS 29/590/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
IEC 60118 consists of the following parts, under the general title Electroacoustics – Hearing
1)
aids :
Part 0: Measurement of electroacoustical characteristics
Part 1: Hearing aids with induction pick-up coil input
Part 2: Hearing aids with automatic gain control circuits
Part 3: Hearing aid equipment not entirely worn on the listener
Part 4:  Magnetic field strength in audio-frequency induction loops for hearing aid
purposes
Part 5: Nipples for insert earphones
Part 6: Characteristics of electrical input circuits for hearing aids
Part 7: Measurement of the performance characteristics of hearing aids for production,
supply and delivery quality assurance purposes
Part 8: Methods of measurement of performance characteristics of hearing aids under
simulated in situ working conditions
Part 9: Methods of measurement of characteristics of hearing aids with bone vibrator
output
Part 11: Symbols and other markings on hearing aids and related equipment
Part 12: Dimensions of electrical connector systems
Part 13: Electromagnetic compatibility (EMC)
Part 14: Specification of a digital interface device

The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
———————
1)
Various parts of the series were published under the general title Hearing aids. Future editions of these parts
will appear under the new general title.

– 8 – 60118-7  CEI:2005
ELECTROACOUSTIQUE –
APPAREILS DE CORRECTION AUDITIVE –

Partie 7: Mesure des caractéristiques fonctionnelles des appareils de
correction auditive aux fins d’assurance de la qualité de la production,
de la livraison et des approvisionnements

1 Domaine d'application
La présente partie de la CEI 60118 donne des recommandations pour la mesure des caracté-
ristiques fonctionnelles des appareils de correction auditive à conduction aérienne d’un
modèle particulier aux fins d'assurance de la qualité de la production, de l'approvisionnement
et de la livraison. Le fabricant fixera normalement des valeurs nominales.
Les essais mécaniques et d’environnement ne relèvent pas de la présente norme. Il ne
convient pas de l’utiliser comme base pour l’échange d’information concernant les caracté-
ristiques des appareils de correction auditive en général. Elle n’est pas destinée non plus à
servir de base pour l’adaptation individuelle des appareils de correction auditive.
NOTE Les termes tels que «fabricant» et «acheteur» sont utilisés dans la présente norme. Ces termes peuvent
cependant être compris comme se référant respectivement au fournisseur et à l’acquéreur pour toute opération de
fourniture d’appareil de correction auditive pour laquelle on fait appel à la présente norme.
Bien que le nombre de mesures concernées par la présente norme soit limité, cela ne signifie
pas que toutes les mesures qui y sont décrites doivent être effectuées dans tous les cas.
Cette seconde édition spécifie maintenant les exigences de performance. Dans la présente
Norme Internationale, la conformité aux spécifications n'est démontrée que lorsque les
résultats de mesure, augmentés de l'incertitude élargie de mesure réelle du laboratoire
d'essai, sont entièrement compris dans les tolérances spécifiées dans la présente norme
élargies par les valeurs U données au Tableau 4.
max
Dans le cas d’un appareil intra-auriculaire fait sur mesure, les données spécifiées par le
fabricant s’appliquent uniquement à l’appareil particulier soumis aux essais.
2 Références normatives
Les documents de références suivants sont indispensables pour l'application du présent
document. Pour des références datées, seule l'édition citée s'applique. Pour les références
non datées, c’est la dernière édition du document référencé (y compris les éventuels
amendements) qui s’applique.
CEI 60318-5, Electroacoustique – Simulateurs de tête et d’oreille humaines – Partie 5:
Coupleur de 2 cm pour la mesure des appareils de correction auditive et des écouteurs
2)
couplés à l'oreille par des embouts
3 Termes et définitions
Pour les besoins de la présente Norme Internationale, les termes et les définitions suivants
s'appliquent:
———————
2)
A publier. La CEI 60318-5 constitue une révision de la CEI 60126 :1973, Coupleurs de référence pour la mesure
des appareils de correction auditive utilisant des écouteurs couplés à l'oreille par des embouts

60118-7  IEC:2005 – 9 –
ELECTROACOUSTICS – HEARING AIDS –

Part 7: Measurement of the performance characteristics
of hearing aids for production, supply and delivery
quality assurance purposes
1 Scope
This part of IEC 60118 gives recommendations for the measurement of the performance
characteristics of air-conduction hearing aids of a particular model for production, supply and
delivery quality assurance purposes. The manufacturer will normally assign nominal values.
This standard does not relate to mechanical or environmental tests. It should not be used as
the basis for the exchange of information about hearing aid characteristics in general, nor is it
intended to be used as a predictor for real-ear performance.
NOTE Terms such as "manufacturer" and "purchaser" are used in this standard. These terms may be understood,
however, to refer to the supplier and recipient respectively in any arrangement for the supply of hearing aids in
which the use of this standard is called for.
Though the number of measurements covered by this standard is limited, it is not intended
that all measurements described herein shall be made in every case.
This second edition now specifies performance requirements. Conformance to the specifi-
cations in this standard is demonstrated only when the result of a measurement, extended by
the actual expanded uncertainty of measurement of the testing laboratory, lies fully within the
tolerances specified in this standard extended by the values for U given in Table 4.
max
In case of custom-made in-the-ear instruments, the data supplied by the manufacturer applies
only to the particular hearing aid being tested.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60318-5, Electroacoustics – Simulators of human head and ear – Part 5: 2 cm coupler
for the measurement of hearing aids and earphones coupled to the ear by means of ear
2)
inserts
3 Terms and definitions
For the purpose of this document, the following terms and definitions apply:
———————
2)
To be published. IEC 60318-5 is a revision of IEC 60126:1973, IEC reference coupler for the measurement of
hearing aids using earphones coupled to the ear by means of ear inserts.

– 10 – 60118-7  CEI:2005
3.1
niveau de pression acoustique
(SPL en anglais)
tous les niveaux de pression acoustique spécifiés sont mesurés en décibels (dB) par rapport
à 20 µPa
3.2
moyenne pour les fréquences élevées
(HFA en anglais)
moyenne du gain ou du niveau de pression acoustique, exprimée en décibels, pour les
fréquences 1 000 Hz, 1 600 Hz et 2 500 Hz
3.3
appareil de correction auditive à destination particulière
appareil de correction auditive dont le gain intégral à n’importe quelle fréquence dépasse le
gain intégral à 1 000 Hz ou à 1 600 Hz ou à 2 500 Hz de plus de 15 dB. Si l’appareil de
correction auditive remplit les conditions correspondant à un appareil à destination
particulière, le fabricant peut substituer la moyenne à destination particulière (SPA) à la
moyenne pour les fréquences élevées (HFA)
NOTE Il convient que les fréquences utilisées pour le SPA soient spécifiées par le fabricant et utilisées pour
toutes les mesures.
3.4
moyenne à destination particulière
(SPA en anglais)
moyenne du gain ou du niveau de pression acoustique, exprimée en décibels, à 3 fréquences
à destination particulière pour un appareil de correction auditive à destination particulière. Le
fabricant doit spécifier et indiquer trois fréquences à destination particulière situées dans des
bandes de tiers d’octave séparées chacune de deux tiers d’octave
NOTE Dans le cadre de la présente norme, chaque fois que le terme «moyenne pour les fréquences élevées
(HFA)» apparaît, le terme «moyenne à destination particulière (SPA)» peut lui être substitué.
3.5
gain acoustique
pour chaque fréquence d’essai, différence, exprimée en décibels, obtenue en soustrayant le
niveau de pression acoustique appliqué au microphone de l’appareil de correction auditive du
niveau de pression acoustique produit à la sortie de l’appareil de correction auditive dans le
coupleur acoustique
3.6
commande de gain
commande à fonctionnement manuel ou électronique pour le réglage du gain total
3.7
niveau de pression acoustique de sortie pour un niveau de pression acoustique
d'entrée de 90 dB
(OSPL90 en anglais)
niveau de pression acoustique produit dans le coupleur acoustique pour un niveau de
pression acoustique d'entrée de 90 dB, la commande de gain de l'appareil de correction
auditive étant en position de gain maximal
NOTE On sait que le niveau de pression acoustique maximal peut être obtenu pour un niveau de pression
acoustique d'entrée supérieur ou occasionnellement inférieur à 90 dB. Cependant, les différences sont
généralement petites pour le domaine de fréquences concerné et l'utilisation d'un seul SPL d'entrée de 90 dB est
très commode pour le tracé automatique de la courbe du niveau de pression acoustique de sortie pour un niveau
de pression acoustique d'entrée de 90 dB.

60118-7  IEC:2005 – 11 –
3.1
sound pressure level
SPL
all sound pressure levels specified are measured in decibels (dB) referenced to 20 µPa
3.2
high-frequency average
HFA
average of gain or SPL in decibels at 1 000 Hz, 1 600 Hz and 2 500 Hz
3.3
special purpose hearing aid
hearing aid whose full-on gain at any frequency exceeds its full-on gain at 1 000 Hz, or at
1 600 Hz or at 2 500 Hz by more than 15 dB. If the requirements for being a special purpose
hearing aid are met, the manufacturer may substitute the SPA for the HFA
NOTE The frequencies used for the SPA should be specified by the manufacturer and used for all measurements.
3.4
special purpose average
SPA
average of gain or SPL in dB at 3 special purpose frequencies for a special purpose hearing
aid. The manufacturer shall specify and state three special purpose one-third-octave-band
frequencies each separated by two-third octave
NOTE Throughout this standard, wherever the term HFA appears, SPA may be substituted for these aids.
3.5
acoustic gain
at each test frequency, the difference in decibels obtained by subtracting the input SPL to the
hearing aid microphone from the SPL developed by the output from the hearing aid in the
acoustic coupler
3.6
gain control
manually or electronically operated control for the adjustment of overall gain
3.7
output SPL for 90-dB input SPL
OSPL90
SPL developed in the acoustic coupler with an input SPL of 90 dB with the gain control of the
hearing aid full-on
NOTE It is recognized that the maximum output level may occur with more, or occasionally with less, input SPL
than 90 dB. However, the differences are usually small over the frequency range of interest and the single input
SPL of 90 dB makes automatic recording of the OSPL90 curve very convenient.

– 12 – 60118-7  CEI:2005
3.8
moyenne pour les fréquences élevées du SPL de sortie pour un SPL d'entrée de 90 dB
(HFA-OSPL90 en anglais)
moyenne pour les fréquences élevées des niveaux de pression acoustique produits dans le
coupleur acoustique pour un niveau de pression acoustique d'entrée de 90 dB
3.9
moyenne pour les fréquences élevées du gain acoustique intégral
(HFA-FOG en anglais)
moyenne du gain pour les fréquences élevées pour un niveau de pression acoustique
d'entrée de 50 dB, la commande de gain de l'appareil de correction auditive étant en position
maximale
3.10
réglage de référence de la commande de gain pour les essais
(RTS en anglais)
réglage de la commande de gain nécessaire pour produire, pour un niveau de pression
acoustique d'entrée de 60 dB, une moyenne de gain pour les fréquences élevées égale
à ±1,5 dB près à la moyenne pour les fréquences élevées du niveau de pression acoustique
de sortie pour un niveau de pression acoustique d'entrée de 90 dB diminué de 77 dB. Si la
moyenne du gain acoustique intégral pour les fréquences élevées correspondant à un niveau
de pression acoustique d'entrée de 60 dB est inférieure à la moyenne du gain pour les
fréquences élevées pour un niveau de pression acoustique d'entrée de 90 dB diminué de
77 dB, le RTS correspond à la position maximale de la commande de gain
NOTE Pour les appareils de correction auditive linéaires, l'utilisation d'un niveau de pression acoustique d'entrée
de 60 dB et d'un réglage du gain correspondant à un niveau de pression acoustique de sortie pour un niveau de
pression acoustique d'entrée de 90 dB diminué de 17 dB conduit à s'assurer que, pour un niveau global de parole
de 65 dB, les pointes ne dépassent pas l'OSPL90.
3.11
gain de référence pour les essais
(RTG en anglais)
moyenne pour les fréquences élevées du gain pour un niveau de pression acoustique
d'entrée de 60 dB, la commande de gain étant positionnée à son réglage de référence pour
les essais
3.12
relation entrée-sortie
tracé graphique du niveau de pression acoustique produit dans le coupleur pour une
fréquence donnée sur l'échelle des ordonnées en fonction du SPL d'entrée sur l'échelle des
abscisses, avec des dimensions d'échelles en décibels identiques pour les deux échelles
3.13
commande automatique de gain
(AGC en anglais)
dispositif (autre qu'un écrêtage) qui permet de régler automatiquement le gain en fonction du
signal amplifié
3.14
appareil de correction auditive à commande automatique de gain
appareil de correction auditive comportant une commande automatique de gain
3.15
appareil de correction auditive directionnel
appareil de correction auditive pour lequel le gain dépend de la direction des ondes sonores
lorsque mesurée dans des conditions de champ acoustique libre

60118-7  IEC:2005 – 13 –
3.8
high-frequency average OSPL90
HFA-OSPL90
high-frequency average of the OSPL90 SPL levels
3.9
high-frequency average full-on gain
HFA-FOG
HFA gain for an input SPL of 50 dB when the gain control of the hearing aid is at its full-on
position
3.10
reference test setting of the gain control
RTS
for an input SPL of 60 dB, the setting of the gain control required to produce an HFA-gain
within ±1,5 dB of the HFA-OSPL90 minus 77 dB. If the full-on HFA gain for an input SPL of
60 dB is less than the HFA-OSPL90 minus 77 dB, the RTS is the full-on position of the gain
control
NOTE For linear hearing aids, the use of an input SPL of 60 dB and a 17 dB gain control setback from the
OSPL90 helps to ensure that, for an overall speech level of 65 dB SPL, peaks should not exceed the OSPL90.
3.11
reference test gain
RTG
HFA gain for an input SPL of 60 dB with the gain control at RTS
3.12
input-output function
single frequency plot of acoustic coupler SPL on the ordinate as a function of input SPL on
the abscissa with equal decibel scale divisions on each axis
3.13
automatic gain control
AGC
means (other than peak clipping) by which the gain is automatically controlled as a function of
the level of the signal being amplified
3.14
AGC hearing aid
hearing aid incorporating automatic gain control (AGC)
3.15
directional hearing aid
hearing aid for which the gain is dependent on the direction of sound incidence when
measured under free-field conditions

– 14 – 60118-7  CEI:2005
3.16
appareil de correction auditive non directionnel
appareil de correction auditive pour lequel le gain est indépendant de la direction des ondes
sonores lorsque mesurée dans des conditions de champ acoustique libre
3.17
niveau de pression acoustique dans un champ magnétique
(SPLI en anglais)
niveau de pression acoustique produit dans le coupleur acoustique, la commande de gain
étant placée dans la position de réglage de référence pour les essais, l'appareil étant soumis
à un champ magnétique sinusoïdal dont l'intensité est réglée à -30 dB par rapport à 1 A/m
(soit 31,6 mA/m), le sélecteur d'entrée de l'appareil de correction auditive étant dans la
position «T». Il y est fait référence à 8.8
3.18
moyenne pour les fréquences élevées du niveau de pression acoustique dans un champ
magnétique
(HFA-SPLI en anglais)
moyenne pour les fréquences élevées des niveaux de pression acoustique dans un champ
magnétique
3.19
sensibilité relative du capteur inductif
(ETLS en anglais)
différence obtenue en retranchant le gain de référence pour les essais, majoré de 60 dB, de
la moyenne pour les fréquences élevées du niveau de pression acoustique dans un champ
magnétique vertical
4 Conditions générales
4.1 Méthode d'essai acoustique
La procédure des essais acoustiques recommandée est basée sur une méthode de mesure
dans laquelle le niveau de pression acoustique au point de référence de l’appareil de
correction auditive est maintenu constant. Cela est obtenu dans une enceinte d’essai
acoustique en utilisant un microphone de référence étalonné en pression, en se fondant sur
l'hypothèse que le champ acoustique est homogène autour du point de référence de l’appareil
de correction auditive.
Cette méthode est désignée dans la présente Norme Internationale par l’expression
«méthode à pression acoustique d’entrée constante», abrégée sous la forme «méthode de
pression».
On peut utiliser, à la place de la méthode de pression, l’enregistrement de la courbe de
réponse en fréquence corrigée dans l'enceinte d’essai acoustique. Cette méthode est dite
«méthode de substitution».
La sortie acoustique de l’appareil de correction auditive est associée au coupleur acoustique
de la CEI, conformément à la CEI 60318-5.
NOTE 1 Les résultats des essais peuvent différer sensiblement de ceux qui sont obtenus dans des conditions de
champ libre, en particulier pour les appareils de correction auditive du type boîtier présentant un orifice d’entrée
acoustique situé sur une paroi de l’enveloppe extérieure dont les dimensions géométriques sont du même ordre de
grandeur que la longueur d’onde du son incident.
NOTE 2 Pour mesurer la variation des paramètres acoustiques des appareils de correction auditive en fonction
de l’incidence des ondes sonores, il est nécessaire d’opérer dans des conditions d’ondes sonores progressives.
Les enceintes d’essais acoustiques de petites dimensions pour lesquelles les conditions d’ondes progressives ne
sont pas remplies ne peuvent pas être utilisées à cet effet.

60118-7  IEC:2005 – 15 –
3.16
non-directional hearing aid
hearing aid for which the gain is independent of the direction of sound incidence when
measured under free-field conditions
3.17
SPL in a magnetic field
SPLI
SPL developed in the acoustic coupler with the gain control at RTS when the input is −30 dB
re 1 A/m (=31,6 mA/m) sinusoidal alternating magnetic field and the input selector of the
hearing aid is in T-position (see 8.8)
3.18
high frequency average SPL in a magnetic field
HFA-SPLI
high-frequency average of the SPLI SPL levels
3.19
equivalent test loop sensitivity
ETLS
difference obtained by subtracting the (RTG + 60 dB) from the HFA-SPLI
4 General conditions
4.1 Acoustic test method
The preferred acoustic test procedure is based on a method of measurement in which the
sound pressure level at the reference point of the hearing aid is kept constant. This is
accomplished in an acoustic test box by the use of a pressure-calibrated control microphone,
on the assumption that the sound field is homogeneous around the reference point of the
hearing aid.
This method is designated "constant entrance sound pressure method" or shortened
"pressure method" throughout this standard.
As an alternative to the pressure method, storage of a test box frequency response correction
curve may be used. This method is designated “substitution method”.
The sound output from the hearing aid is coupled to the IEC acoustic coupler according to
IEC 60318-5.
NOTE 1 The test results may differ substantially from those obtained under free-field conditions, especially for
body-worn types of hearing aids having the sound entry located on a surface of the outer housing the physical
dimensions of which are comparable to the wavelength of the incident sound.
NOTE 2 For measuring the variation of acoustical parameters of hearing aids as a function of the direction of
sound incidence, progressive wave conditions are required. Small acoustic test boxes in which progressive wave
conditions are not present cannot be used for this purpose.

– 16 – 60118-7  CEI:2005
NOTE 3 Pour l’essai des appareils de correction auditive directionnels, il convient que le fabricant et l’acheteur
utilisent des enceintes d’essai acoustique de même fabrication et de même type, de façon à assurer des conditions
de mesure identiques. Les résultats obtenus par de telles mesures peuvent ne pas être représentatifs des
caractéristiques directionnelles réelles de l’appareil de correction auditive.
4.2 Transcription des données
Toutes les données consignées doivent être clairement désignées par la mention:
«Conformément à la CEI 60118-7:2005».
5 Caractéristiques nominales et tolérances
Les caractéristiques énumérées ci-après, accompagnées de l’épithète «nominal», sont celles
qui sont spécifiées par le fabricant pour le modèle d’appareil de correction auditive considéré
(voir également le
...
