EN 15885:2010
(Main)Classification and characteristics of techniques for renovation and repair of drains and sewers
Classification and characteristics of techniques for renovation and repair of drains and sewers
This European Standard specifies a system for the classification of techniques for renovation and repair of drains and sewers outside buildings, operated under gravity or pressure, including pipes, connections and manholes. It defines and describes families of techniques and their different generic methods and materials used.
This European Standard does not describe specific products.
For each technique family it lists relevant existing standards, materials and applications and outlines characteristics including installation aspects, structural and hydraulic capabilities and site impact.
Necessary work on the existing pipe prior to renovation and repair is outside the scope of this European Standard.
This European Standard provides information needed to determine viable options for identification of the optimal technique with regard to a given set of renovation and repair objectives.
NOTE It is the responsibility of the designer to choose and design the renovation and repair systems.
It does not specify the calculation methods to determine, for each viable technique, the required amount of lining material needed to secure the desired performance of the renovated pipeline.
Klassifizierung und Eigenschaften von Techniken für die Renovierung und Reparatur von Abwasserkanälen und -leitungen
Diese Europäische Norm legt ein System zur Klassifizierung von Techniken für die Renovierung und Reparatur von Abwasserkanälen und -leitungen außerhalb von Gebäuden fest, die unter Schwerkraft oder Druck betrieben werden, und Rohre, Verbindungen und Schächte beinhalten. Sie definiert und beschreibt Technik-Gruppen und verschiedene allgemeine Verfahren und Werkstoffe.
Diese Europäische Norm beschreibt keine bestimmten Produkte.
Für jede Technik-Gruppe sind die zutreffenden bestehenden Normen, Werkstoffe und Anwendungen aufgeführt und die Eigenschaften, einschließlich Einbauaspekte, baustatischer und hydraulischer Leistungsmerkmale sowie Standorteinflüsse dargestellt.
Die vor der Renovierung und Reparatur erforderlichen Arbeiten am vorhandenen Rohr gehören nicht zum Anwendungsbereich dieser Europäischen Norm.
Diese Europäische Norm enthält Angaben, die für die Auswahl der optimalen Technik im Hinblick auf eine vorgegebene Reihe von Renovierungs- und Reparaturzielen erforderlich sind.
ANMERKUNG Es liegt in der Verantwortung des Entwurfsplaners, das Renovierungs- und Reparatursystem auszuwählen und zu entwerfen.
Sie legt keine Berechnungsverfahren fest, mit denen für jede praktikable Technik der erforderliche Typ des Liners ermittelt werden kann, der zur Sicherstellung der gewünschten Leistung der renovierten Rohrleitung benötigt wird.
Classification et caractéristiques des techniques de rénovation et de réparation des réseaux d'évacuation et d'assainissement
La présente Norme européenne spécifie un système de classification pour les techniques de rénovation et de
réparation des réseaux d'évacuation et d'assainissement situés à l'extérieur des bâtiments, fonctionnant par
gravité ou sous pression, incluant les canalisations, les branchements et les regards de visite. Elle définit et
décrit les familles de techniques ainsi que leurs différentes méthodes génériques et les matériaux utilisés.
La présente Norme européenne ne décrit pas de produits spécifiques.
Pour chaque famille de techniques, elle dresse la liste des normes pertinentes existantes, des matériaux et
applications, et expose les principales caractéristiques incluant les différents aspects de l'installation, les
capacités structurelle et hydraulique et l'impact sur le site.
Les travaux requis sur la canalisation existante avant la rénovation ou réparation n'entrent pas dans le
domaine d'application de la présente Norme européenne.
La présente Norme européenne fournit les informations requises pour déterminer des options viables qui
permettront d'identifier la technique optimale pour un ensemble donné d'objectifs de rénovation et de
réparation.
NOTE Il est de la responsabilité du concepteur de choisir et de concevoir les systèmes de rénovation et de
réparation.
La présente Norme européenne ne spécifie pas les méthodes de calcul qui permettent de déterminer, pour
chaque technique viable, la quantité de matériau de tubage ou chemisage nécessaire pour garantir les
performances désirées pour la canalisation rénovée.
Klasifikacija in tehnične lastnosti za obnovo in popravilo vodov in kanalov
Ta standard je dokument z navodili, ki opredeljuje družine tehnik za obnovo in popravilo vodov in kanalov.
Podaja vodilo o načelih, a ne podrobnih metodologij, za načrtovanje in kriterije izbora za vsako družino tehnik.
Še zlasti podaja vodilo o naslednjih tematikah:
- delovanje cevi po obnovi ali popravilu;
- stanje obstoječih cevovodov in mesta;
- vidiki, povezani s tehniko;
- strukturni vidiki;
- hidravlični vidiki;
- fizikalni in kemijski vidiki.
General Information
Relations
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Klassifizierung und Eigenschaften von Techniken für die Renovierung und Reparatur von Abwasserkanälen und -leitungenClassification et caractéristiques des techniques de rénovation et de réparation des réseaux d'évacuation et d'assainissementClassification and characteristics of techniques for renovation and repair of drains and sewers93.030Zunanji sistemi za odpadno vodoExternal sewage systemsICS:Ta slovenski standard je istoveten z:EN 15885:2010SIST EN 15885:2011en,fr,de01-november-2011SIST EN 15885:2011SLOVENSKI
STANDARD
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 15885
December 2010 ICS 93.030 English Version
Classification and characteristics of techniques for renovation and repair of drains and sewers
Classification et caractéristiques des techniques de rénovation et de réparation des réseaux d'évacuation et d'assainissement
Klassifizierung und Eigenschaften von Techniken für die Renovierung und Reparatur von Abwasserkanälen und -leitungen This European Standard was approved by CEN on 30 October 2010.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre:
Avenue Marnix 17,
B-1000 Brussels © 2010 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members. Ref. No. EN 15885:2010: ESIST EN 15885:2011

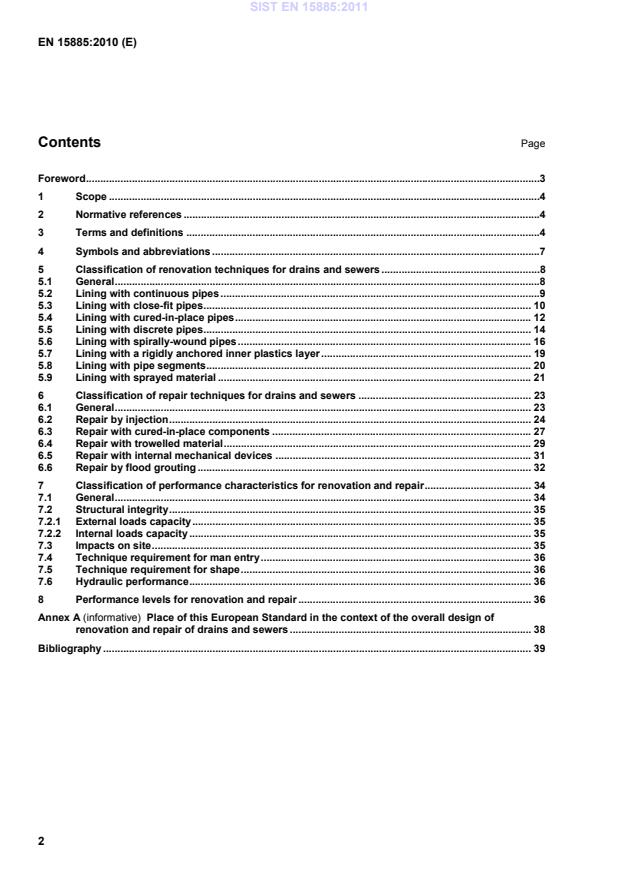

Place of this European Standard in the context of the overall design of renovation and repair of drains and sewers . 38Bibliography . 39 SIST EN 15885:2011
[EN 752:2008, 3.53] SIST EN 15885:2011
[ISO 11296-1:2009, 3.2.2] 3.11 lining with cured-in-place pipes lining with a flexible tube impregnated with a thermosetting resin, which produces a pipe after resin cure
[ISO 11296-1:2009, 3.2.3] 3.12 lining with discrete pipes lining with short lengths of pipe which are jointed to form a continuous pipe one by one during insertion 3.13 lining with spirally-wound pipes lining with a profiled strip, spirally wound to form a continuous pipe after installation [ISO 11296-1:2009, 3.2.5] SIST EN 15885:2011
b) cover only part of circumference 3.16 lining with sprayed or cast-in-place material lining by applying cementitious or polymeric material, with or without reinforcement, directly onto the inside surface of the host pipe and/or manhole, by manual or mechanical (including robotic) means 3.17 non-stabilising repair repair where the materials applied have a sealing effect but do not enhance structural stability 3.18 stabilising repair repair where the materials applied have a sealing effect and can enhance structural stability
3.19 repair by grout injection filling of voids in existing pipe and/or surrounding ground by injection of grout over all or part of the perimeter of the sewer NOTE Two different methods can be distinguished: a) injection directly into a brickwork or masonry pipe structure; b) injection of the soil around the pipe. 3.20 repair by injection sealing repair of leakage at a crack, joint or lateral connection by resin or grout injection, with or without the aid of a packer 3.21 repair with cured-in-place patch repair by local lining with a flexible tube impregnated with a thermosetting resin which produces a short length of pipe after resin cure 3.22 repair with lateral connection collar repair of a connection between lateral and main pipe by installing a cured in place collar 3.23 repair with trowelled material repair of local structural defects effecting part of the drain or sewer cross-sect
...
